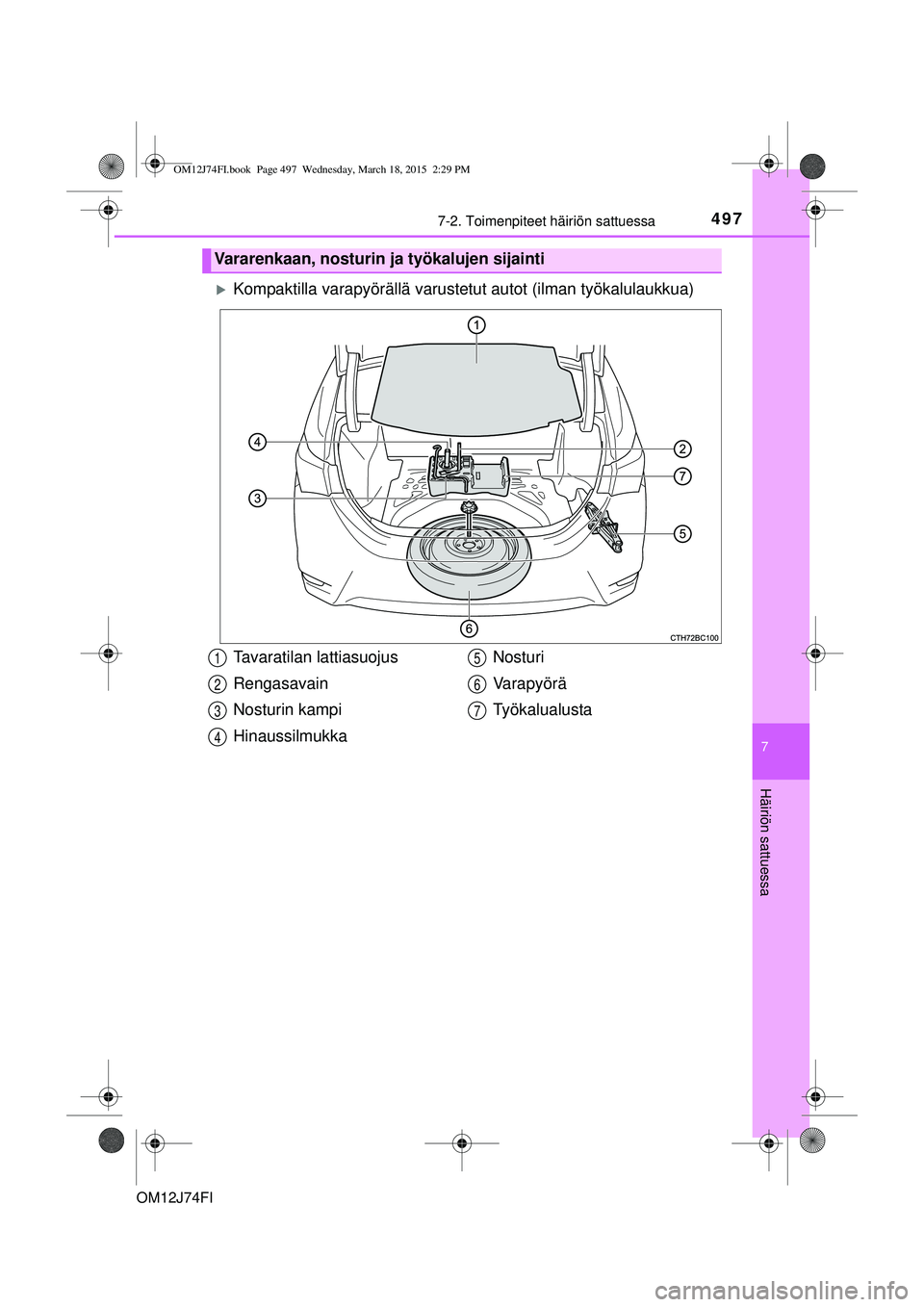

2015 TOYOTA COROLLA Omistajan Käsikirja (in Finnish)

4977-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Kompaktilla varapyörällä varustetut autot (ilman työkalulaukkua)
Vararenkaan, nosturin ja työkalujen sijainti
Tavaratilan lattiasuojus
Rengasavain
Nosturin kampi
Hinaussilmukka Nosturi
Va r a p y ö r ä
Työkalualusta1
2
3
4
5
6
7
OM12J74FI.book Page 497 Wednesday, March 18, 2015 2:29 PM

4987-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Kompaktilla varapyörällä varustetut autot (työkalulaukulla)
Tavaratilan lattiasuojus
Hinaussilmukka
Nosturi Va r a p y ö r ä
Työkalualusta
Työkalulaukku1
2
3
4
5
6
OM12J74FI.book Page 498 Wednesday, March 18, 2015 2:29 PM

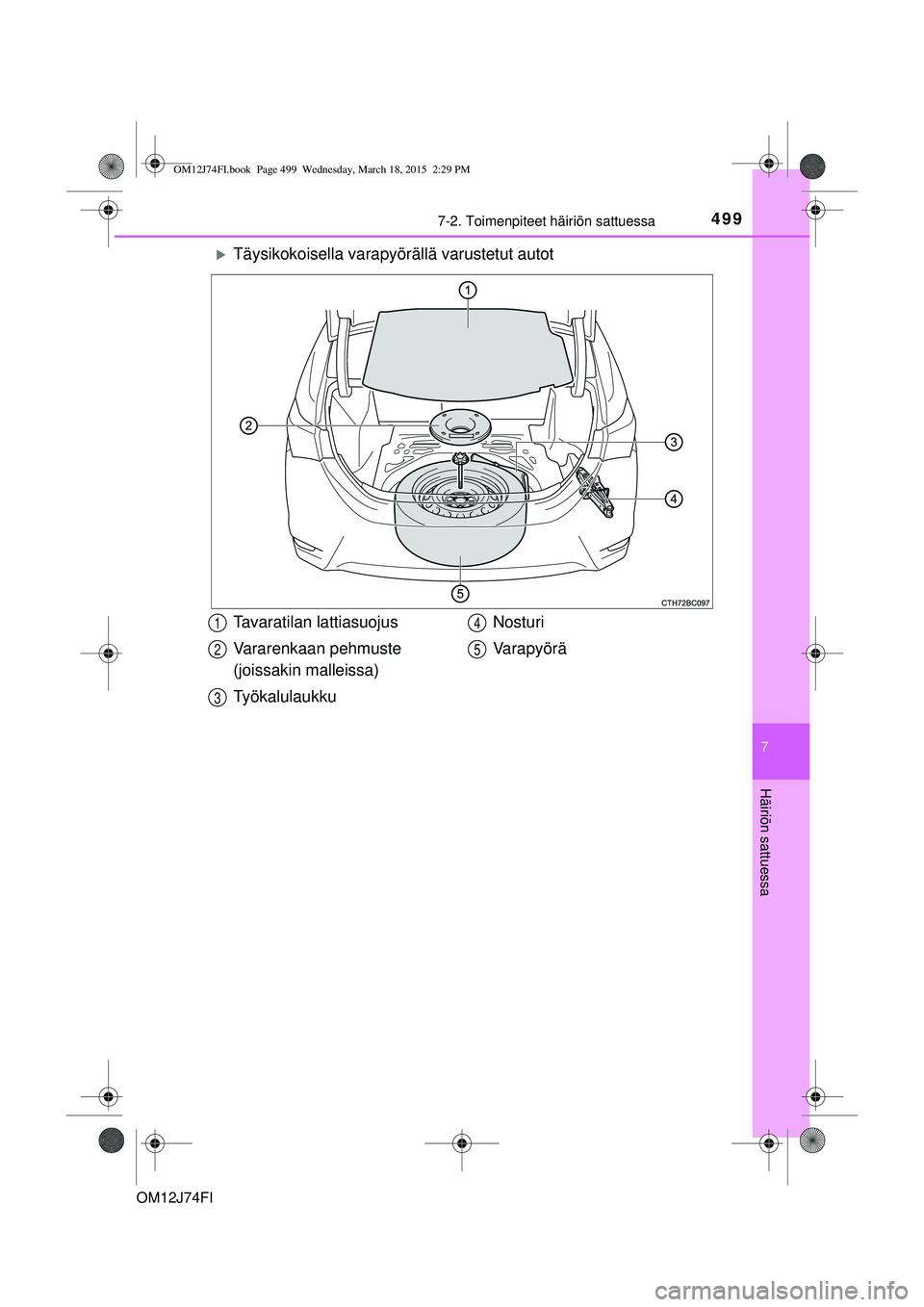

4997-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Täysikokoisella varapyörällä varustetut autot
Tavaratilan lattiasuojus
Vararenkaan pehmuste
(joissakin malleissa)
TyökalulaukkuNosturi
Va r a p y ö r ä1
2
3
4
5
OM12J74FI.book Page 499 Wednesday, March 18, 2015 2:29 PM

5007-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Poista tavaratilan lattiasuojus.
VAROITUS
nNosturin käyttö
Huomioi seuraavat varotoimenpiteet.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
l Nosturi on tarkoitettu käytettäväksi ainoastaan hätätapauksessa rengasri-
kon yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluonteiseen
kesä- ja talvirenkaiden vaihtoon.
l Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
l Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi rik-
koutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
l Aseta nosturi nostopisteeseen.
l Älä pane mitään kehonosaa auton alle, kun se on nosturin varassa.
l Älä käynnistä moottoria tai aja autoa auton ollessa nosturin varaan tuet-
tuna.
l Autossa ei saa olla ketään noston aikana.
l Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
l Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
l Käytä kiinteitä tukia mikäli sinun täytyy mennä auton \
alle.
l Kun lasket autoa alaspäin, tarkista, että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.
Nosturin ottaminen esiin
1
OM12J74FI.book Page 500 Wednesday, March 18, 2015 2:29 PM

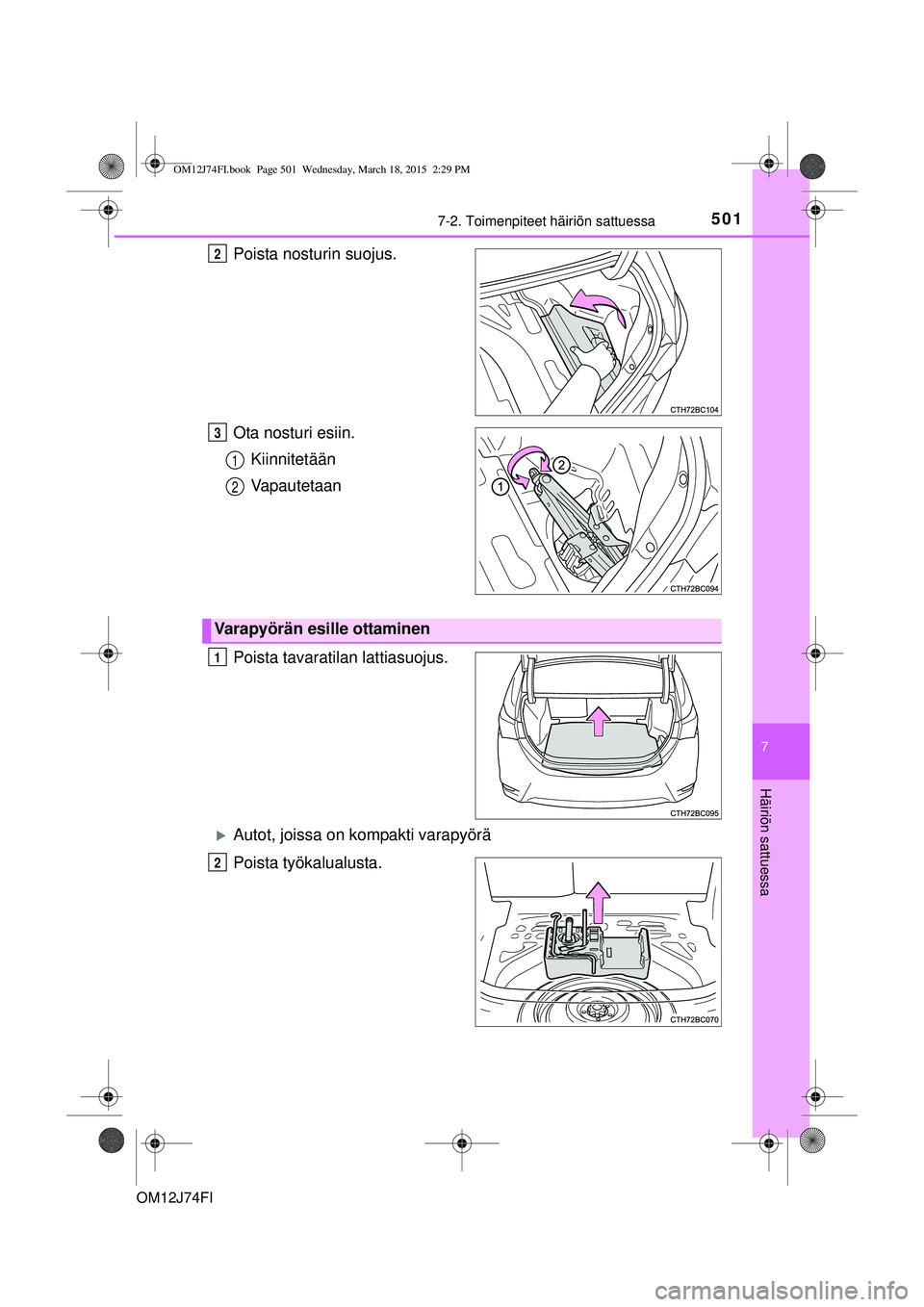

5017-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Poista nosturin suojus.
Ota nosturi esiin.Kiinnitetään
Vapautetaan
Poista tavaratilan lattiasuojus.
Autot, joissa on kompakti varapyörä
Poista työkalualusta.
2
3
1
2
Varapyörän esille ottaminen
1
2
OM12J74FI.book Page 501 Wednesday, March 18, 2015 2:29 PM

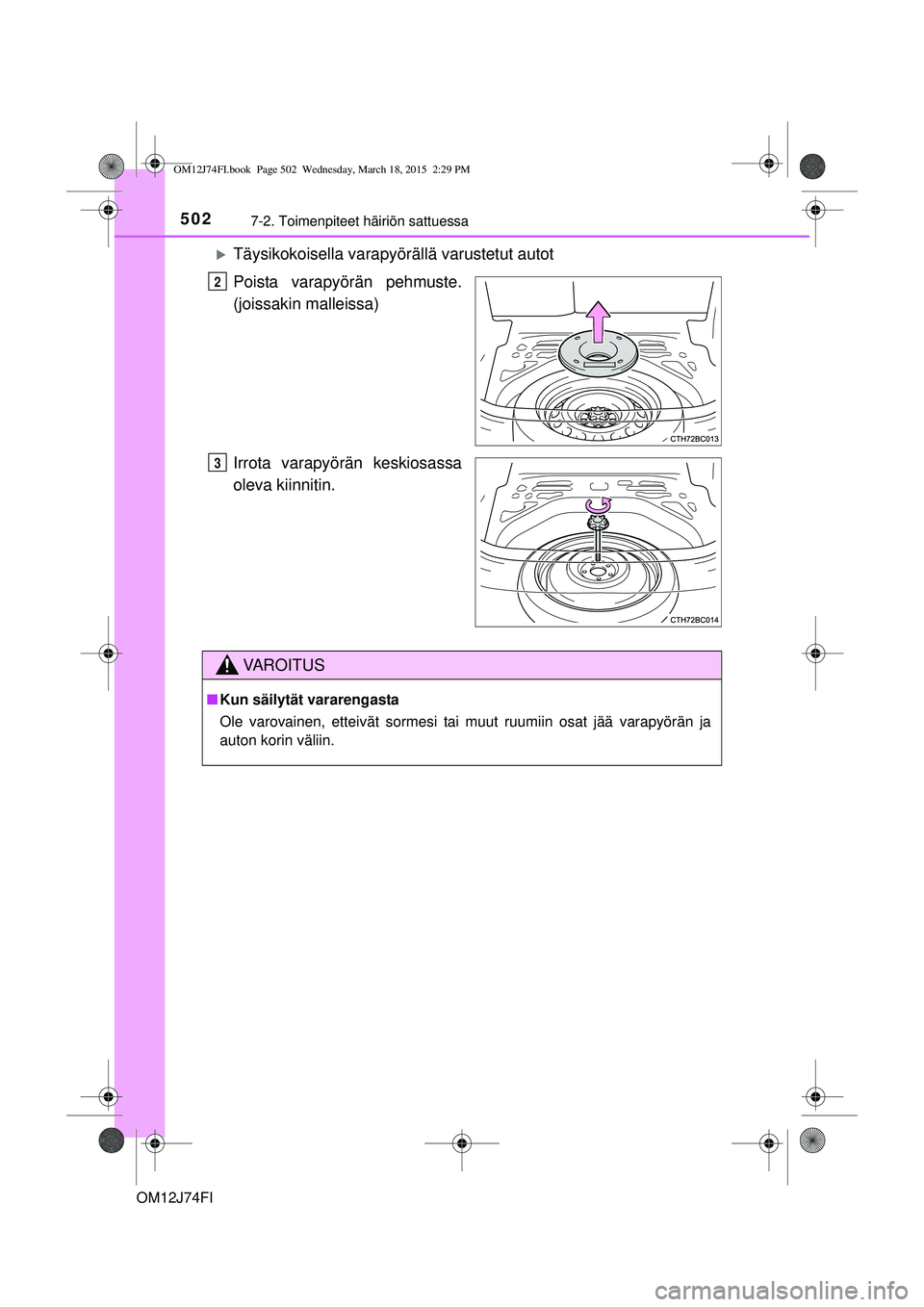

5027-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Täysikokoisella varapyörällä varustetut autot
Poista varapyörän pehmuste.
(joissakin malleissa)
Irrota varapyörän keskiosassa
oleva kiinnitin.
2
3
VAROITUS
nKun säilytät vararengasta
Ole varovainen, etteivät sormesi tai muut ruumiin osat jää varapyörän ja
auton korin väliin.
OM12J74FI.book Page 502 Wednesday, March 18, 2015 2:29 PM

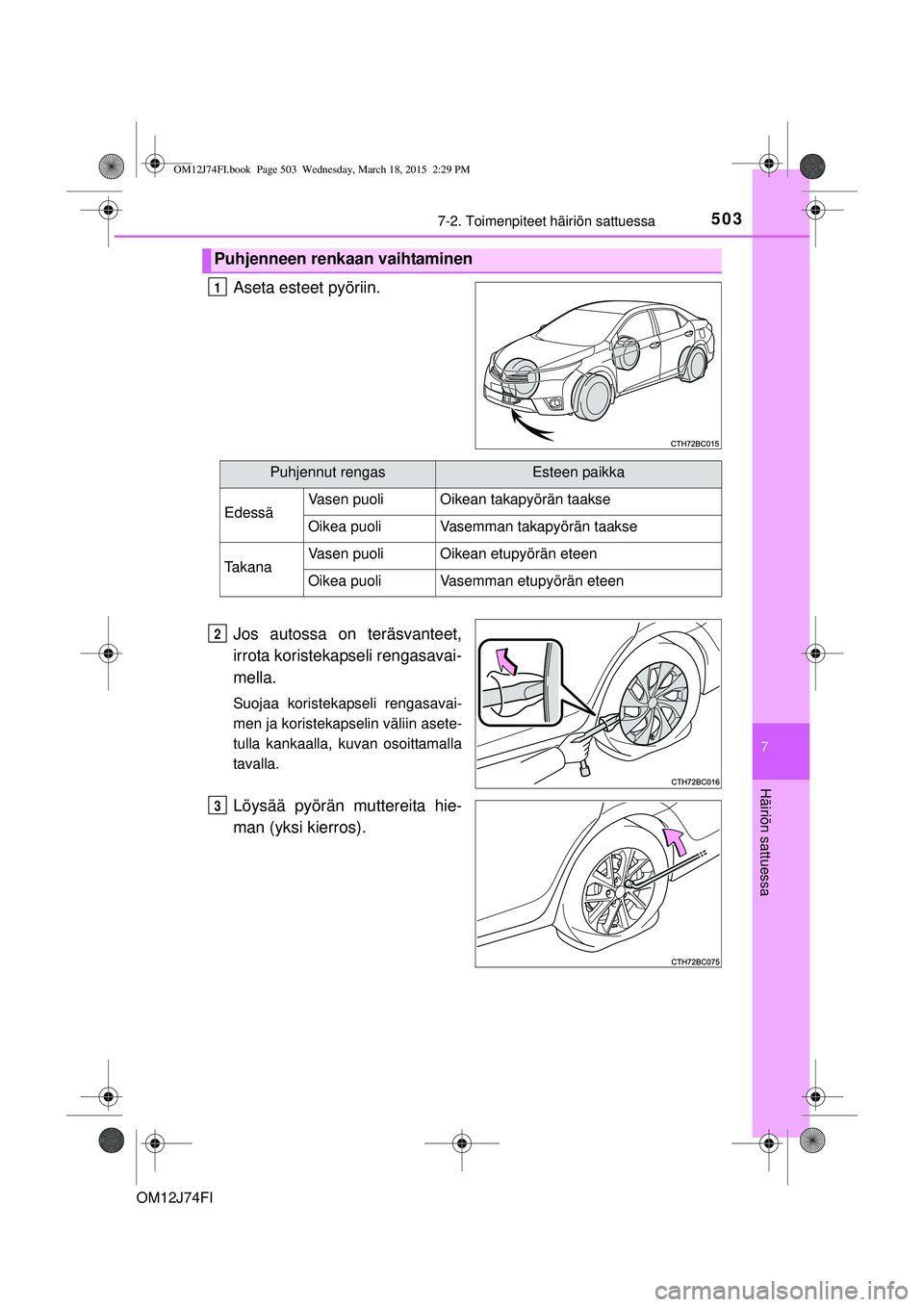

5037-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Aseta esteet pyöriin.
Jos autossa on teräsvanteet,
irrota koristekapseli rengasavai-
mella.
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla, kuvan osoittamalla
tavalla.
Löysää pyörän muttereita hie-
man (yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
OM12J74FI.book Page 503 Wednesday, March 18, 2015 2:29 PM

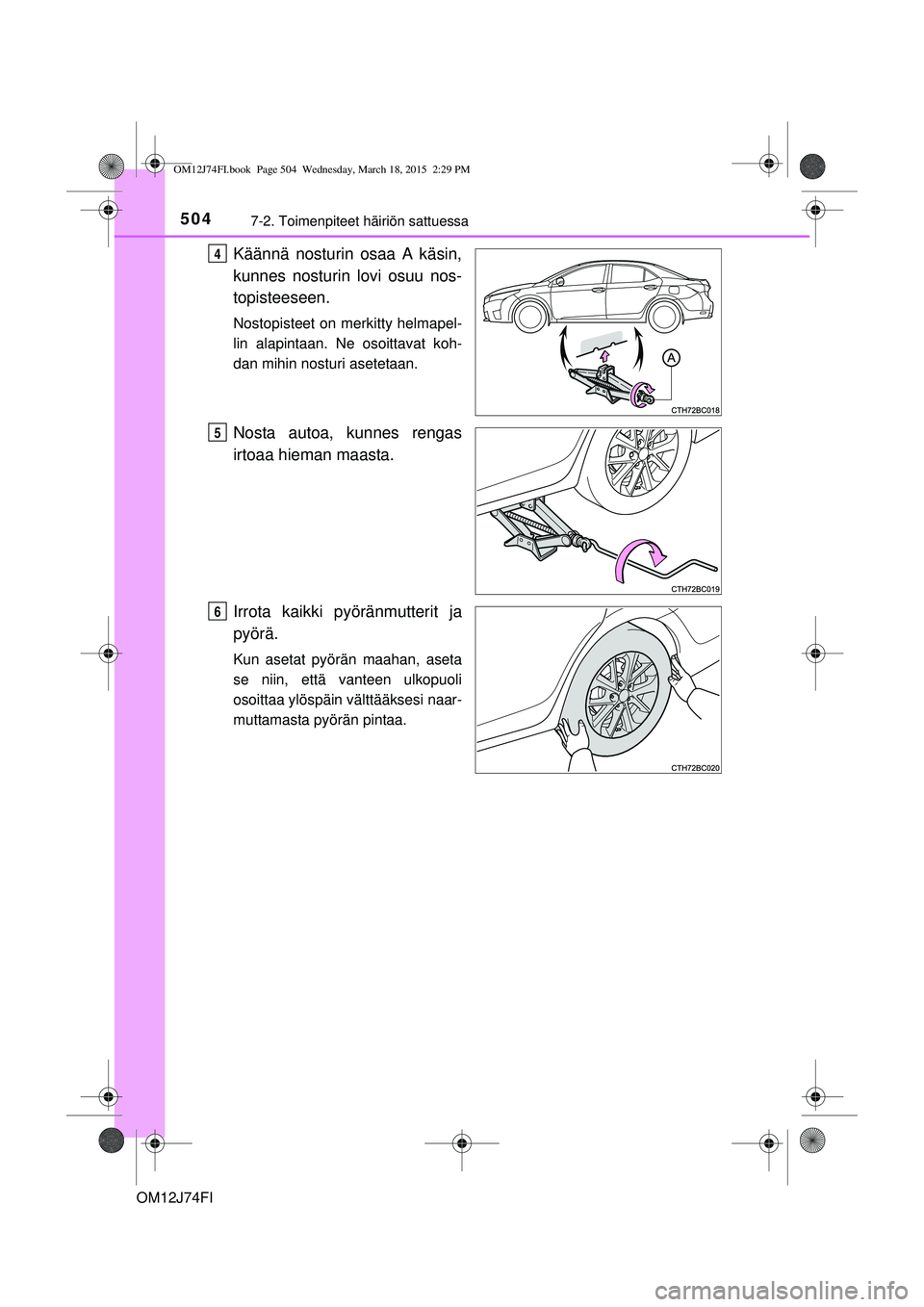

5047-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Käännä nosturin osaa A käsin,
kunnes nosturin lovi osuu nos-
topisteeseen.
Nostopisteet on merkitty helmapel-
lin alapintaan. Ne osoittavat koh-
dan mihin nosturi asetetaan.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4
5
6
