2015 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8-55
8

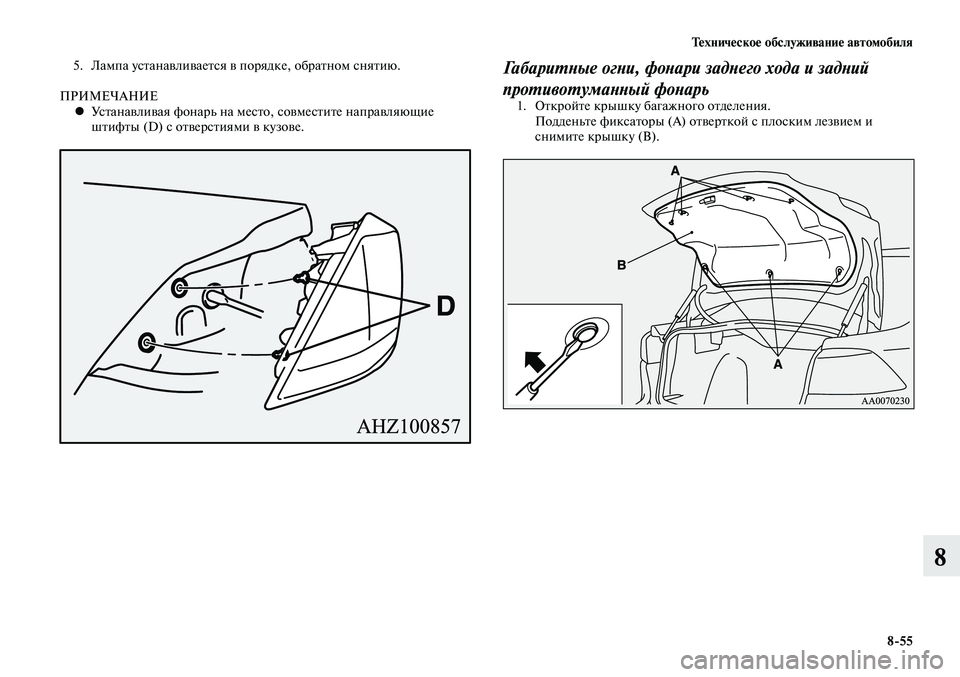

5. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ Устанавливая фонарь на место, совместите направляющие

•
штифты (D) с отверстиями в кузове.Габаритные огни, фонари заднего хода и задний
противотуманный фонарь
1. Откройте крышку багажного отделения.
Подденьте фиксаторы (A) отверткой с плоским лезвием и
снимите крышку (B).

Техническое обслуживание автомобиля
8-56
8

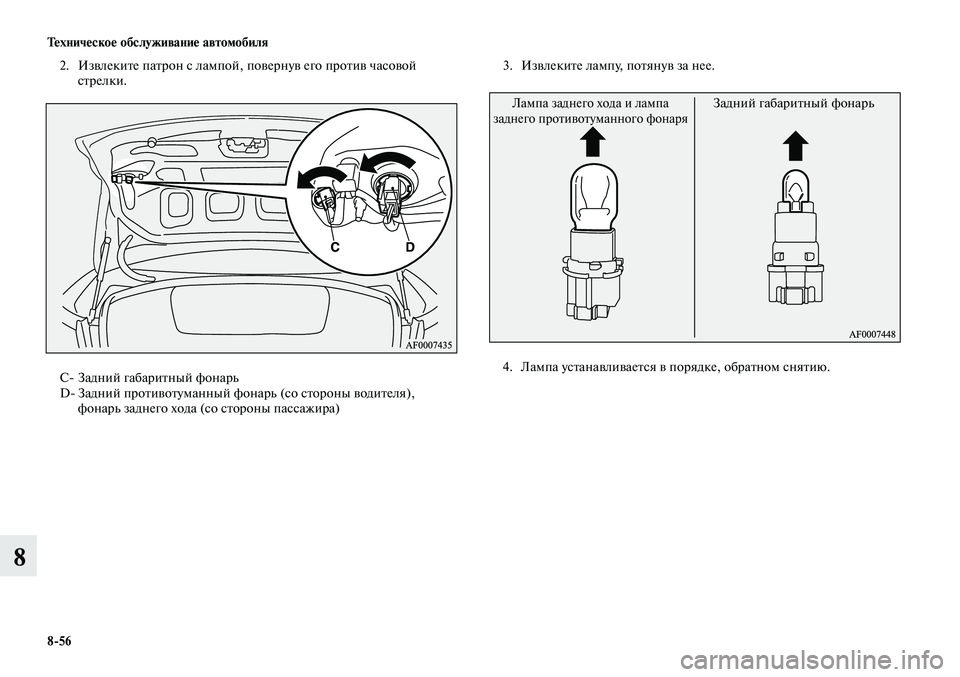

2. Извлеките патрон с лампой, повернув его против часовой
стрелки.
С- Задний габаритный фонарь
D- Задний противотуманный фонарь (со стороны водителя),
фонарь заднего хода (со стороны пассажира) 3.
Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.
Лампа заднего хода и лампа
заднего противотуманного фонаряЗадний габаритный фонарь

Техническое обслуживание автомобиля
8-57
8

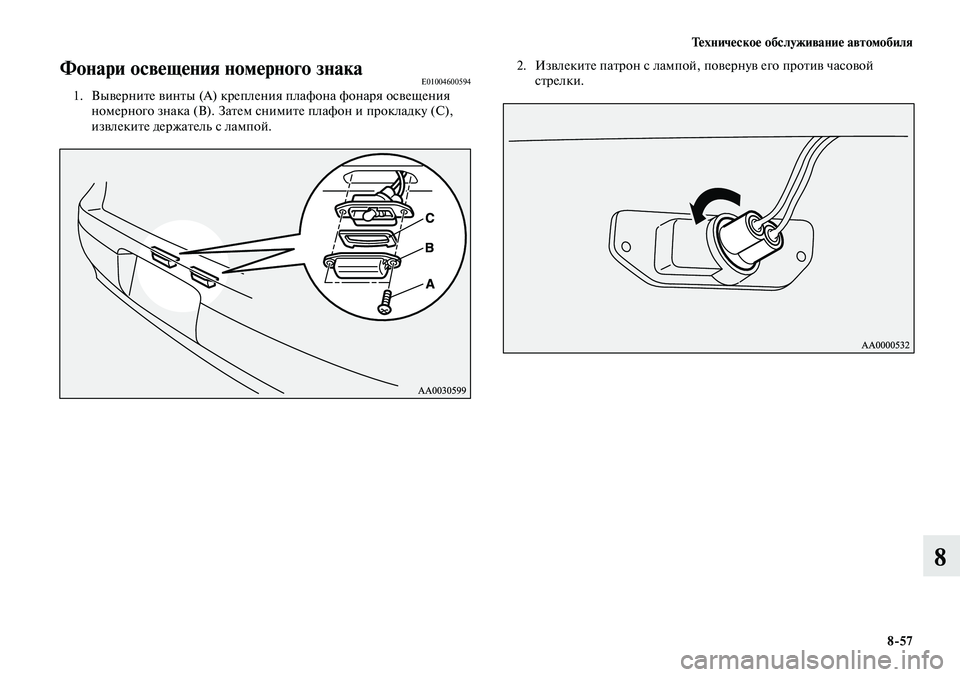

Фонари освещения номерного знакаE010046005941. Выверните винты (А) крепления плафона фонаря освещения
номерного знака (В). Затем снимите плафон и прокладку (С),
извлеките держатель с лампой.
2. Извлеките патрон с лампой, повернув его против часовой
стрелки.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-58
8

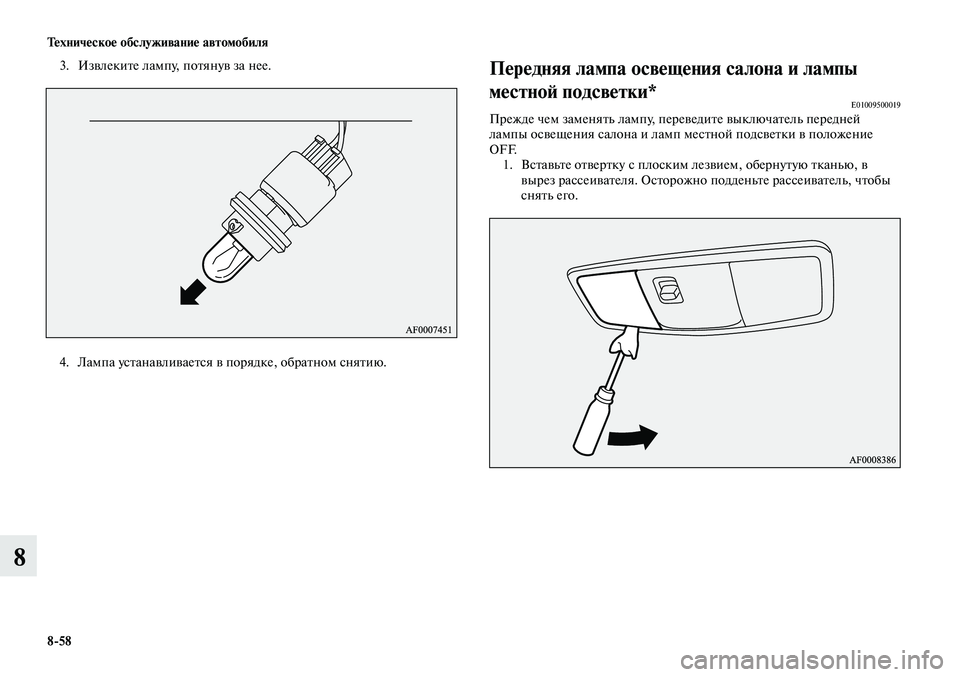

3. Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.Передняя лампа освещения салона и лампы
местной подсветки*
E01009500019Прежде чем заменять лампу, переведите выключатель передней
лампы освещения салона и ламп местной подсветки в положение
OFF.
1. Вставьте отвертку с плоским лезвием, обернутую тканью, в
вырез рассеивателя. Осторожно подденьте рассеиватель, чтобы
снять его.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-59
8

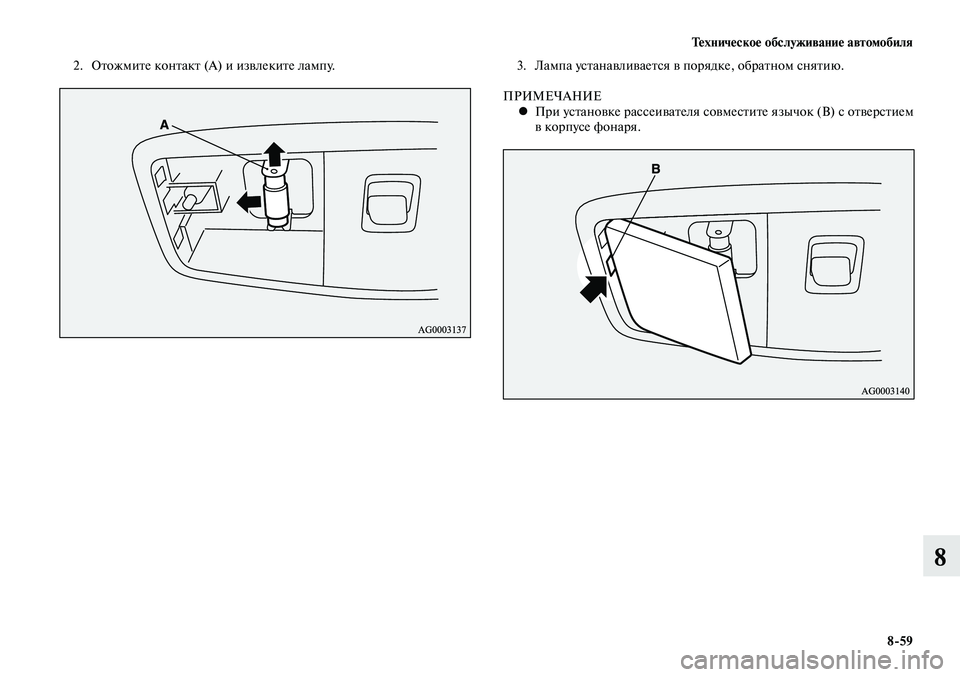

2. Отожмите контакт (А) и извлеките лампу.3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ При установке рассеивателя совместите язычок (В) с отверстием

•
в корпусе фонаря.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-60
8

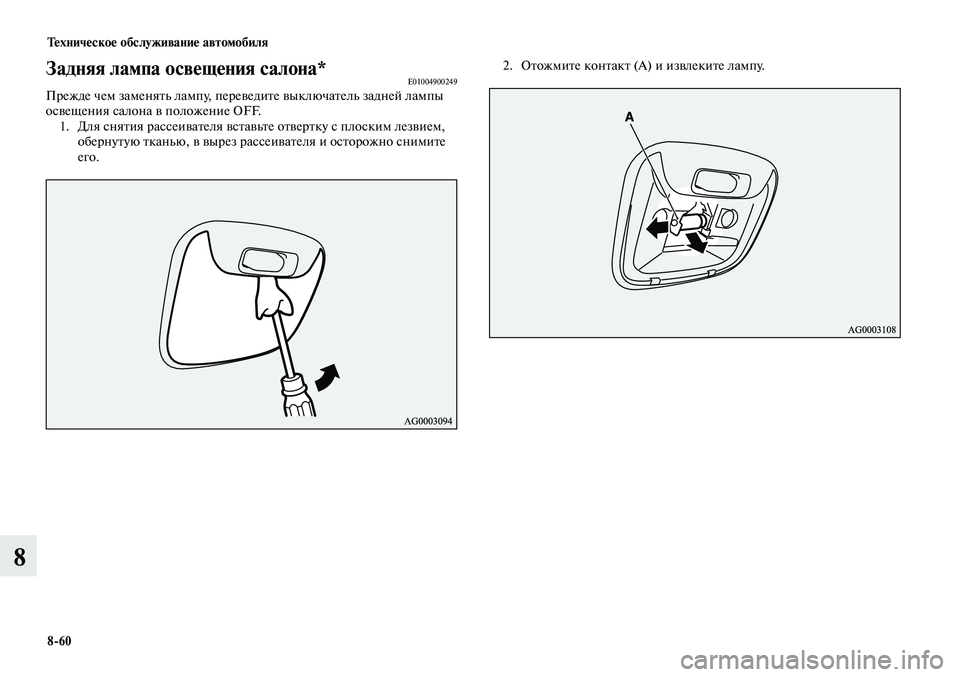

Задняя лампа освещения салона*E01004900249Прежде чем заменять лампу, переведите выключатель задней лампы
освещения салона в положение OFF.
1. Для снятия рассеивателя вставьте отвертку с плоским лезвием,
обернутую тканью, в вырез рассеивателя и осторожно снимите
его.
2. Отожмите контакт (А) и извлеките лампу.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-61
8

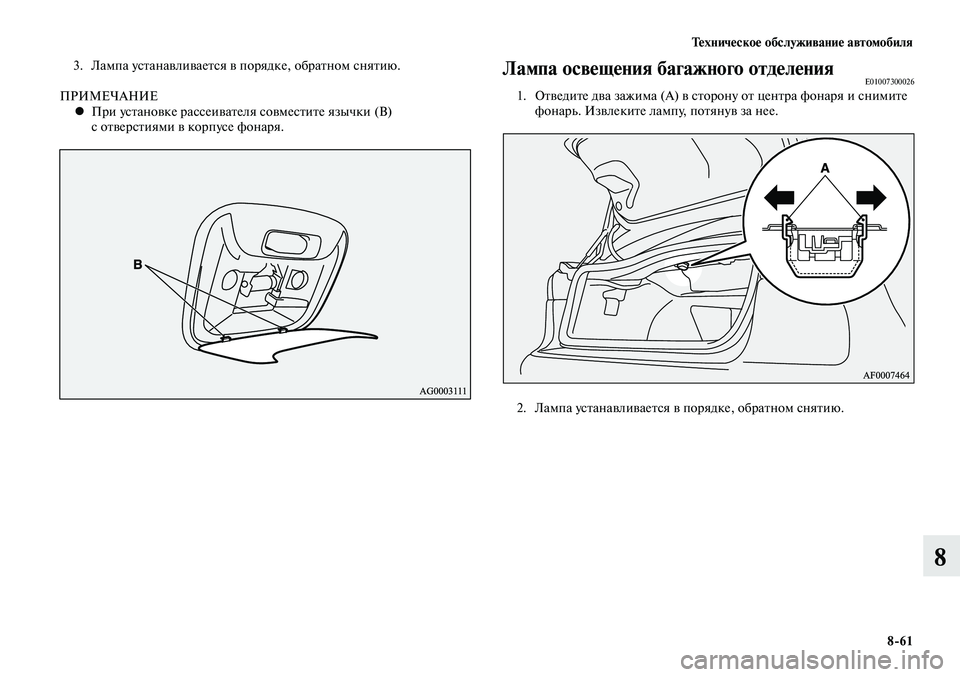

3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ При установке рассеивателя совместите язычки (В)

•
с отверстиями в корпусе фонаря.Лампа освещения багажного отделенияE010073000261. Отведите два зажима (А) в сторону от центра фонаря и снимите
фонарь. Извлеките лампу, потянув за нее.
2. Лампа устанавливается в порядке, обратном снятию.
