2015 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Начало движения и вождение автомобиля
4-37
4

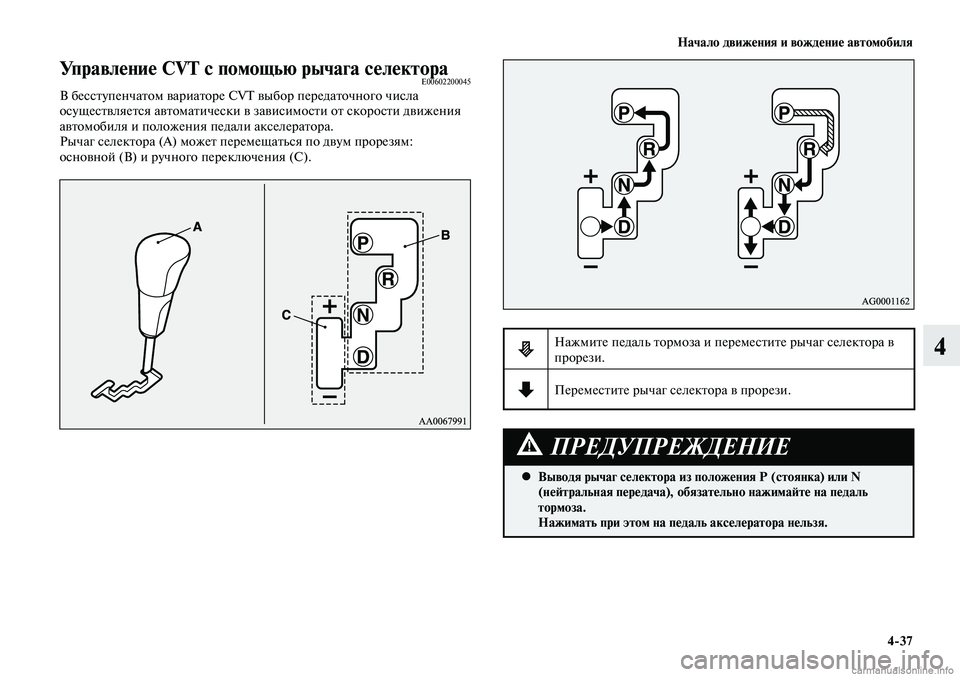

Управление CVT с помощью рычага селектораE00602200045В бесступенчатом вариаторе CVT выбор передаточного числа
осуществляется автоматически в зависимости от скорости движения
автомобиля и положения педали акселератора.
Рычаг селектора (А) может перемещаться по двум прорезям:
основной (В) и ручного переключения (С).
Выводя рычаг селектора из положения Р (стоянка) или N

•
(нейтральная передача), обязательно нажимайте на педаль
тормоза.
Нажимать при этом на педаль акселератора нельзя.
ПРЕДУПРЕЖДЕНИЕ
Нажмите педаль тормоза и переместите рычаг селектора в
прорези.
Переместите рычаг селектора в прорези.

Начало движения и вождение автомобиля
4-38
4
ПРИ МЕ ЧА НИЕ
Чтобы установить рычаг селектора в правильное положение,

•
перемещайте его и некоторое время удерживайте в требуемом
положении. После перемещения рычага селектора убедитесь,
что в окне индикации положения рычага селектора
отображается его правильное положение.
Если при перемещении рычага селектора из положения

•
Р (стоянка) не нажать педаль тормоза, включится устройство
блокировки переключения.
Если рычаг селектора нельзя вывести
из положения Р (стоянка).
E00629100111Если рычаг селектора нельзя перевести из положения Р (стоянка)
в любое другое положение при нажатой педали тормоза и замке
зажигания в положении ON, возможно, разряжена аккумуляторная
батарея или неисправно устройство блокировки переключения.
Рекомендуется немедленно обратиться для проверки системы
в авторизованный сервисный центр MITSUBISHI MOTORS.
Для перемещения автомобиля переключите селектор следующим
образом. 1. Убедитесь, что стояночный тормоз включен.
2. Выключите двигатель, если он работает. 3.
Вставьте отвертку с прямым лезвием, обернутую тканью,
в вырез (A) крышки. Осторожно подденьте крышку в указанном
направлении, чтобы открыть отверстие разблокировки.
4. Нажмите на педаль тормоза правой ногой.
5. Поверните ключ в замке зажигания в положение ACC.
ПРИМЕЧАНИЕ Для модификаций с системой дистанционного управления

•
автомобилем, если аккумуляторная батарея разряжена,
поверните замок зажигания в положение ACC с помощью
вспомогательного ключа.

Начало движения и вождение автомобиля
4-39
4

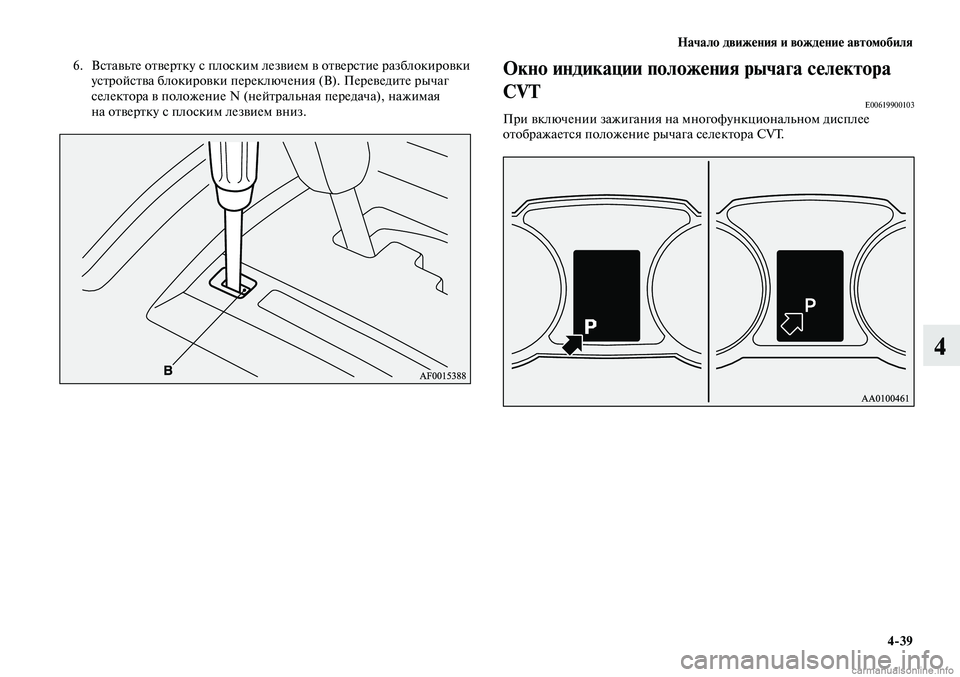

6. Вставьте отвертку с плоским лезвием в отверстие разблокировки
устройства блокировки переключения (B). Переведите рычаг
селектора в положение N (нейтральная передача), нажимая
на отвертку с плоским лезвием вниз.Окно индикации положения рычага селектора
CVТ
E00619900103При включении зажигания на многофункциональном дисплее
отображается положение рычага селектора CVТ.

Начало движения и вождение автомобиля
4-40
4

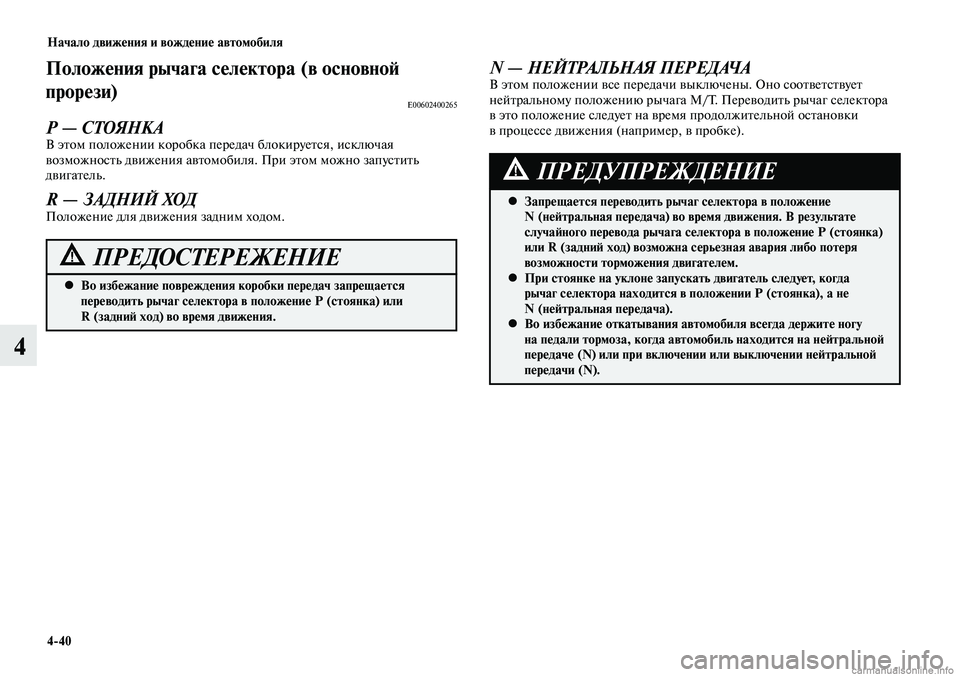

Положения рычага селектора (в основной
прорези)
E00602400265
Р — СТОЯНКАВ этом положении коробка передач блокируется, исключая
возможность движения автомобиля. При этом можно запустить
двигатель.
R — ЗАДНИЙ ХОДПоложение для движения задним ходом.
Во избежание повреждения коробки передач запрещается

•
переводить рычаг селектора в положение Р (стоянка) или
R (задний ход) во время движения.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается переводить рычаг селектора в положение

•
N (нейтральная передача) во время движения. В результате
случайного перевода рычага селектора в положение Р (стоянка)
или R (задний ход) возможна серьезная авария либо потеря
возможности торможения двигателем.
При стоянке на уклоне запускать двигатель следует, когда

•
рычаг селектора находится в положении Р (стоянка), а не
N (нейтральная передача).
Во избежание откатывания автомобиля всегда держите ногу

•
на педали тормоза, когда автомобиль находится на нейтральной
передаче (N) или при включении или выключении нейтральной
передачи (N).
ПРЕДУПРЕЖДЕНИЕ
N — НЕЙТРАЛЬНАЯ ПЕРЕДАЧАВ этом положении все передачи выключены. Оно соответствует
нейтральному положению рычага М/Т. Переводить рычаг селектора
в это положение следует на время продолжительной остановки
в процессе движения (например, в пробке).

Начало движения и вождение автомобиля
4-41
4
Во избежание повреждения коробки передач запрещается

•
переводить рычаг селектора в положение D (движение)
из положения R (задний ход) во время движения.
ПРЕДОСТЕРЕЖЕНИЕ

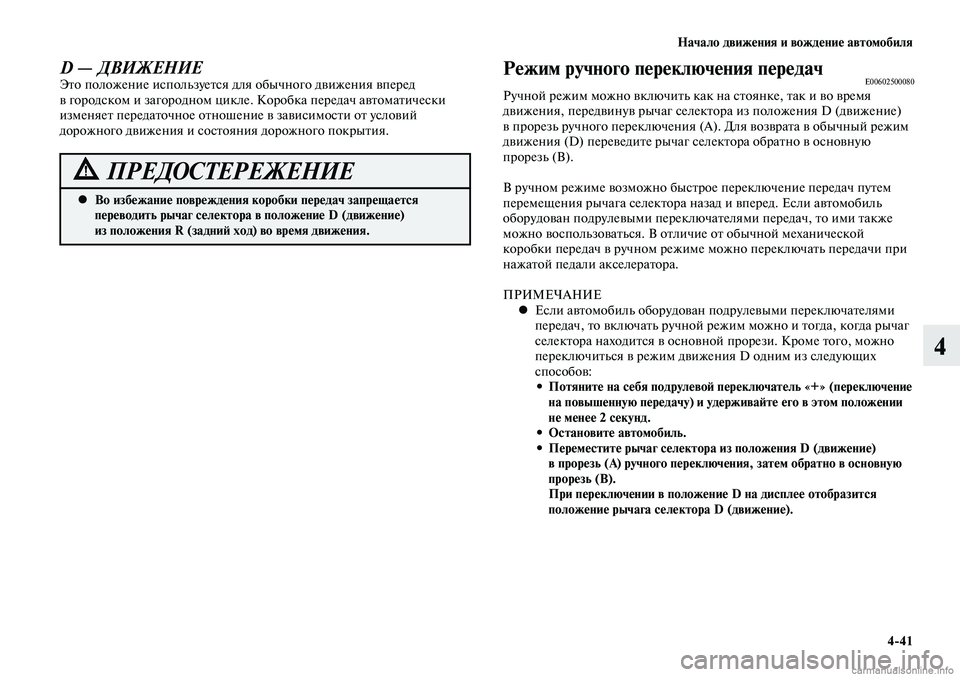

D — ДВИЖЕНИЕЭто положение используется для обычного движения вперед
в городском и загородном цикле. Коробка передач автоматически
изменяет передаточное отношение в зависимости от условий
дорожного движения и состояния дорожного покрытия.Режим ручного переключения передачE00602500080Ручной режим можно включить как на стоянке, так и во время
движения, передвинув рычаг селектора из положения D (движение)
в прорезь ручного переключения (А). Для возврата в обычный режим
движения (D) переведите рычаг селектора обратно в основную
прорезь (B).
В ручном режиме возможно быстрое переключение передач путем
перемещения рычага селектора назад и вперед. Если автомобиль
оборудован подрулевыми переключателями передач, то ими также
можно воспользоваться. В отличие от обычной механической
коробки передач в ручном режиме можно переключать передачи при
нажатой педали акселератора.
ПРИМЕЧАНИЕ Если автомобиль оборудован подрулевыми переключателями

•
передач, то включать ручной режим можно и тогда, когда рычаг
селектора находится в основной прорези. Кроме того, можно
переключиться в режим движения D одним из следующих
способов:Потяните на себя подрулевой переключатель «+» (переключение

•
на повышенную передачу) и удерживайте его в этом положении
не менее 2 секунд.
Остановите автомобиль.

•
Переместите рычаг селектора из положения D (движение)

•
в прорезь (A) ручного переключения, затем обратно в основную
прорезь (B).
При переключении в положение D на дисплее отобразится
положение рычага селектора D (движение).

Начало движения и вождение автомобиля
4-42

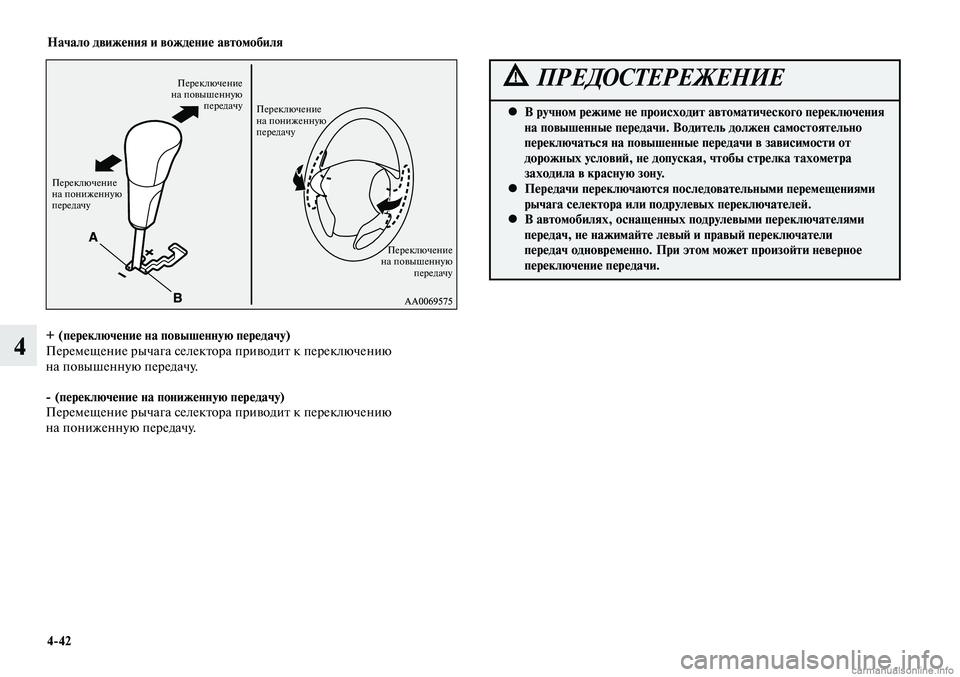

4+ (переключение на повышенную передачу)
Перемещение рычага селектора приводит к переключению
на повышенную передачу.
- (переключение на пониженную передачу)
Перемещение рычага селектора приводит к переключению
на пониженную передачу.
Переключение
на повышенную передачу
Переключение
на пониженную
передачу Переключение
на пониженную
передачу
Переключение
на повышенную передачу
В ручном режиме не происходит автоматического переключения

•
на повышенные передачи. Водитель должен самостоятельно
переключаться на повышенные передачи в зависимости от
дорожных условий, не допуская, чтобы стрелка тахометра
заходила в красную зону.
Передачи переключаются последовательными перемещениями

•
рычага селектора или подрулевых переключателей.
В автомобилях, оснащенных подрулевыми переключателями

•
передач, не нажимайте левый и правый переключатели
передач одновременно. При этом может произойти неверное
переключение передачи.
ПРЕДОСТЕРЕЖЕНИЕ

Начало движения и вождение автомобиля
4-43
4

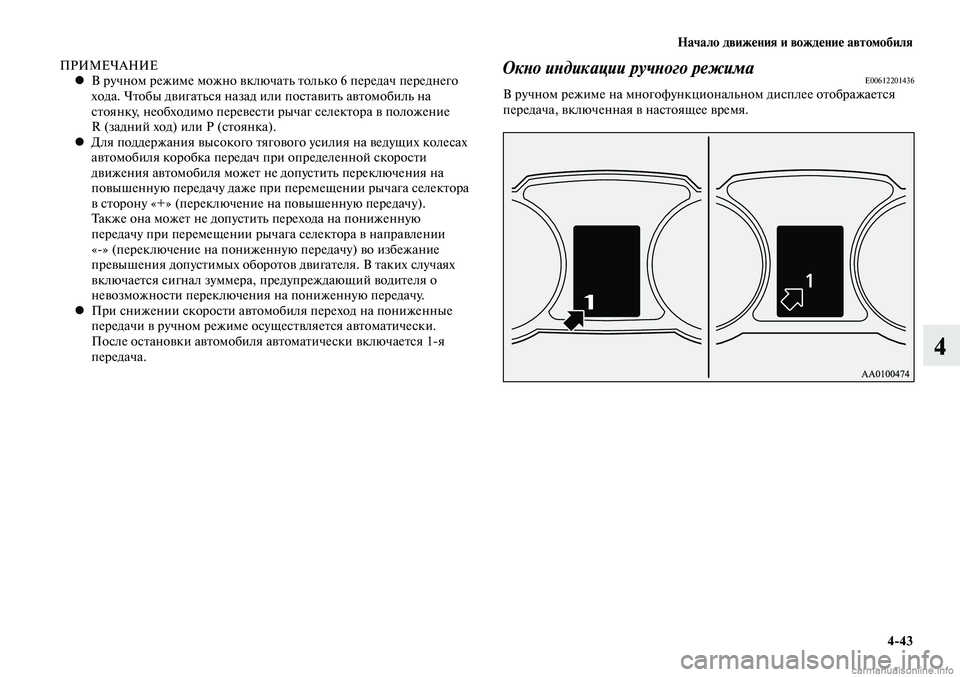

ПРИМЕЧАНИЕВ ручном режиме можно включать только 6 передач переднего

•
хода. Чтобы двигаться назад или поставить автомобиль на
стоянку, необходимо перевести рычаг селектора в положение
R (задний ход) или Р (стоянка).
Для поддержания высокого тягового усилия на ведущих колесах

•
автомобиля коробка передач при определенной скорости
движения автомобиля может не допустить переключения на
повышенную передачу даже при перемещении рычага селектора
в сторону «+» (переключение на повышенную передачу).
Также она может не допустить перехода на пониженную
передачу при перемещении рычага селектора в направлении
«-» (переключение на пониженную передачу) во избежание
превышения допустимых оборотов двигателя. В таких случаях
включается сигнал зуммера, предупреждающий водителя о
невозможности переключения на пониженную передачу.
При снижении скорости автомобиля переход на пониженные

•
передачи в ручном режиме осуществляется автоматически.
После остановки автомобиля автоматически включается 1-я
передача.Окно индикации ручного режимаE00612201436В ручном режиме на многофункциональном дисплее отображается
передача, включенная в настоящее время.

Начало движения и вождение автомобиля
4-44
4

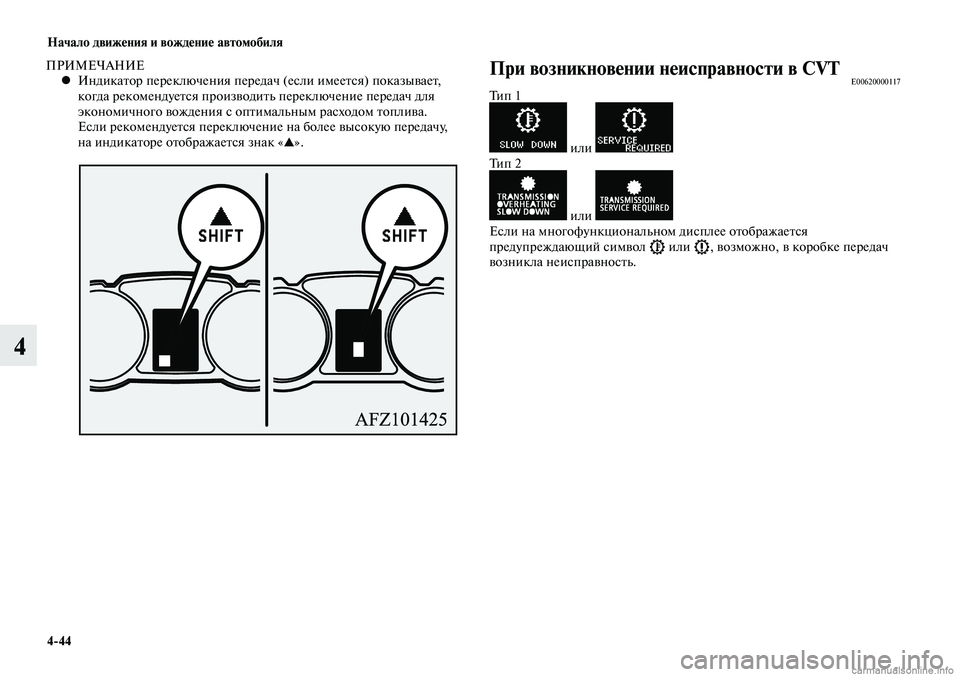

ПРИМЕЧАНИЕИндикатор переключения передач (если имеется) показывает,

•
когда рекомендуется производить переключение передач для
экономичного вождения с оптимальным расходом топлива.
Если рекомендуется переключение на более высокую передачу,
на индикаторе отображается знак «▲».При возникновении неисправности в CVTE00620000117Тип 1
или Тип 2
или Если на многофункциональном дисплее отображается
предупреждающий символ или , возможно, в коробке передач
возникла неисправность.
