2015 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Создание комфортных условий в салоне
5-7
5

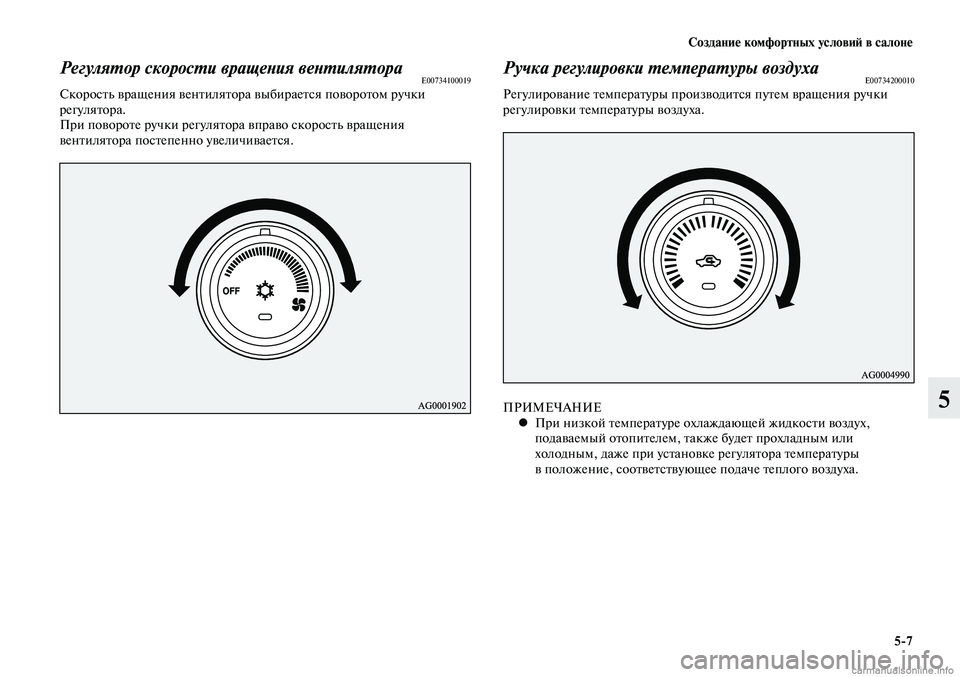

Регулятор скорости вращения вентилятораE00734100019Скорость вращения вентилятора выбирается поворотом ручки
регулятора.
При повороте ручки регулятора вправо скорость вращения
вентилятора постепенно увеличивается.
Ручка регулировки температуры воздухаE00734200010Регулирование температуры производится путем вращения ручки
регулировки температуры воздуха.
ПРИМЕЧАНИЕПри низкой температуре охлаждающей жидкости воздух,

•
подаваемый отопителем, также будет прохладным или
холодным, даже при установке регулятора температуры
в положение, соответствующее подаче теплого воздуха.

Создание комфортных условий в салоне
5-8
5

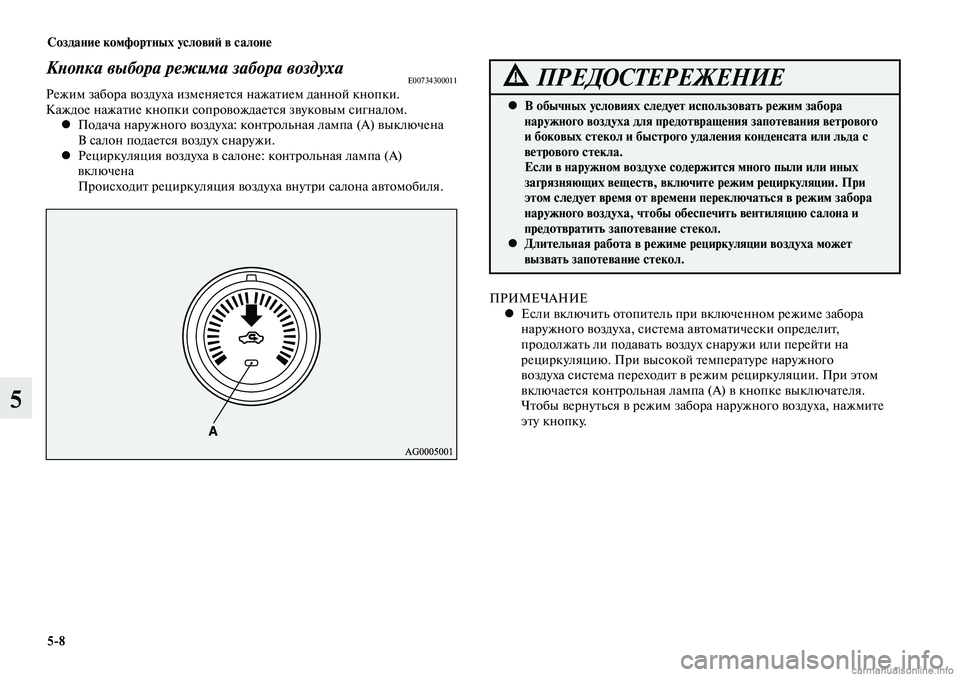

Кнопка выбора режима забора воздухаE00734300011Режим забора воздуха изменяется нажатием данной кнопки.
Каждое нажатие кнопки сопровождается звуковым сигналом.Подача наружного воздуха: контрольная лампа (А) выключена

•
В салон подается воздух снаружи.
Рециркуляция воздуха в салоне: контрольная лампа (А)

•
включена
Происходит рециркуляция воздуха внутри салона автомобиля.
ПРИМЕЧАНИЕ Если включить отопитель при включенном режиме забора

•
наружного воздуха, система автоматически определит,
продолжать ли подавать воздух снаружи или перейти на
рециркуляцию. При высокой температуре наружного
воздуха система переходит в режим рециркуляции. При этом
включается контрольная лампа (А) в кнопке выключателя.
Чтобы вернуться в режим забора наружного воздуха, нажмите
эту кнопку.
В обычных условиях следует использовать режим забора

•
наружного воздуха для предотвращения запотевания ветрового
и боковых стекол и быстрого удаления конденсата или льда с
ветрового стекла.
Если в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции. При
этом следует время от времени переключаться в режим забора
наружного воздуха, чтобы обеспечить вентиляцию салона и
предотвратить запотевание стекол.
Длительная работа в режиме рециркуляции воздуха может

•
вызвать запотевание стекол.
ПРЕДОСТЕРЕЖЕНИЕ

Создание комфортных условий в салоне
5-9
5

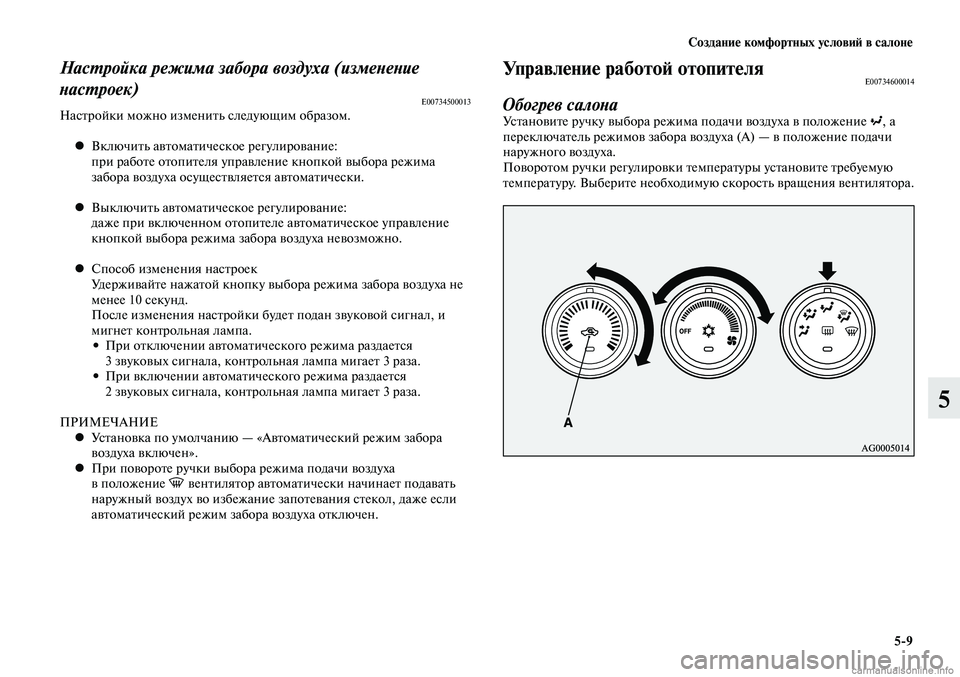

Настройка режима забора воздуха (изменение
настроек)
E00734500013Настройки можно изменить следующим образом.Включить автоматическое регулирование:

•
при работе отопителя управление кнопкой выбора режима
забора воздуха осуществляется автоматически.
Выключить автоматическое регулирование:

•
даже при включенном отопителе автоматическое управление
кнопкой выбора режима забора воздуха невозможно.
Способ изменения настроек

•
Удерживайте нажатой кнопку выбора режима забора воздуха не
менее 10 секунд.
После изменения настройки будет подан звуковой сигнал, и
мигнет контрольная лампа.При отключении автоматического режима раздается

•
3 звуковых сигнала, контрольная лампа мигает 3 раза.
При включении автоматического режима раздается

•
2 звуковых сигнала, контрольная лампа мигает 3 раза.
ПРИМЕЧАНИЕ Установка по умолчанию — «Автоматический режим забора

•
воздуха включен».
При повороте ручки выбора режима подачи воздуха

•
в положение - вентилятор автоматически начинает подавать
наружный воздух во избежание запотевания стекол, даже если
автоматический режим забора воздуха отключен.
Управление работой отопителяE00734600014
Обогрев салонаУстановите ручку выбора режима подачи воздуха в положение , а
переключатель режимов забора воздуха (А) — в положение подачи
наружного воздуха.
Поворотом ручки регулировки температуры установите требуемую
температуру. Выберите необходимую скорость вращения вентилятора.

Создание комфортных условий в салоне
5-10
5

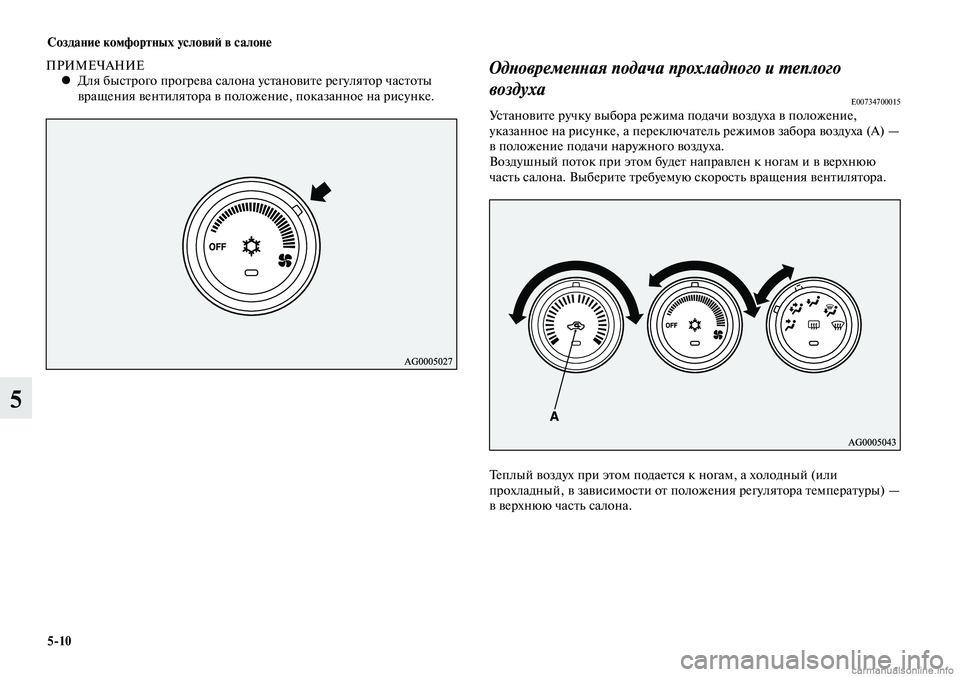

ПРИМЕЧАНИЕДля быстрого прогрева салона установите регулятор частоты

•
вращения вентилятора в положение, показанное на рисунке.Одновременная подача прохладного и теплого
воздуха
E00734700015Установите ручку выбора режима подачи воздуха в положение,
указанное на рисунке, а переключатель режимов забора воздуха (А) —
в положение подачи наружного воздуха.
Воздушный поток при этом будет направлен к ногам и в верхнюю
часть салона. Выберите требуемую скорость вращения вентилятора.
Теплый воздух при этом подается к ногам, а холодный (или
прохладный, в зависимости от положения регулятора температуры) —
в верхнюю часть салона.

Создание комфортных условий в салоне
5-11
5
В целях безопасности следует принимать все меры,

•
предотвращающие запотевание стекол.
ПРЕДОСТЕРЕЖЕНИЕ

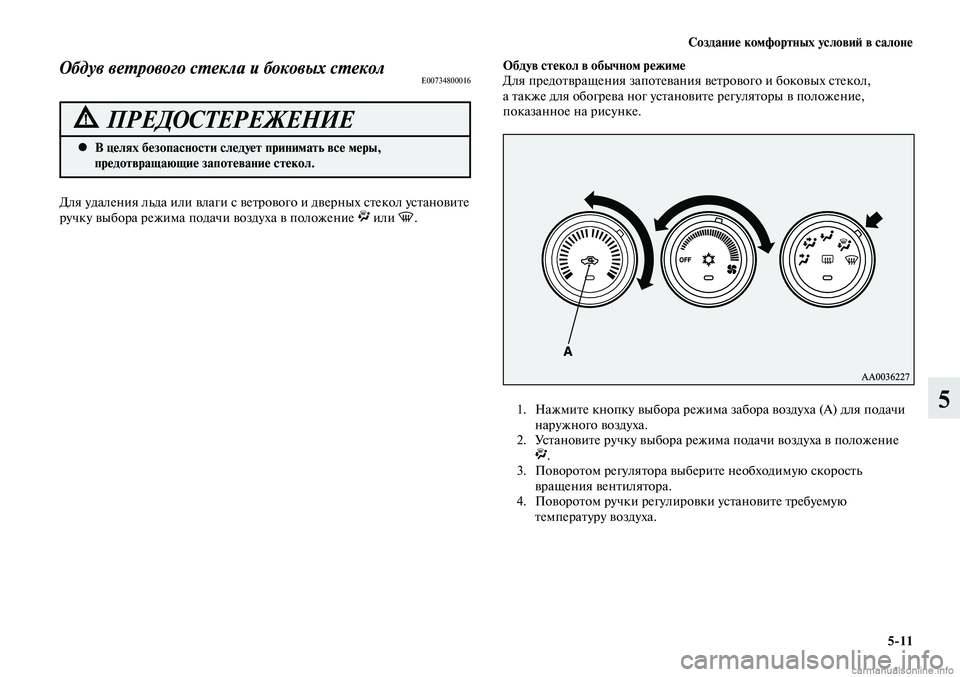

Обдув ветрового стекла и боковых стеколE00734800016
Для удаления льда или влаги с ветрового и дверных стекол установите
ручку выбора режима подачи воздуха в положение или -. Обдув стекол в обычном режиме
Для предотвращения запотевания ветрового и боковых стекол,
а также для обогрева ног установите регуляторы в положение,
показанное на рисунке.
1.
Нажмите кнопку выбора режима забора воздуха (А) для подачи
наружного воздуха.
2. Установите ручку выбора режима подачи воздуха в положение
.
3. Поворотом регулятора выберите необходимую скорость
вращения вентилятора.
4. Поворотом ручки регулировки установите требуемую
температуру воздуха.

Создание комфортных условий в салоне
5-12
5
Ускоренный обдув стекол
1. Установите ручку выбора режима подачи воздуха
в положение -.
2. Установите максимальную скорость вращения вентилятора.
3. Поворотом регулятора установите максимальную температуру
воздуха.
ПРИМЕЧАНИЕ При установке регулятора выбора режима подачи воздуха

•
в положение - режим подачи наружного воздуха будет выбран
автоматически.
Для более эффективного удаления влаги направьте боковые

•
дефлекторы в сторону стекол передних дверей.
Подача наружного воздухаE00734900017Для подачи наружного воздуха в салон автомобиля в жаркую погоду
установите переключатель режимов забора воздуха (А) в положение
подачи наружного воздуха, а регулятор температуры — в положение,
показанное на рисунке. Регулятор температуры следует установить
в крайнее левое положение. Выберите необходимую скорость
вращения вентилятора.
ПРИМЕЧАНИЕ Поверните ручку выбора режима подачи воздуха по часовой

•
стрелке, чтобы направить воздух к ногам и на ветровое стекло.

Создание комфортных условий в салоне
5-13
5

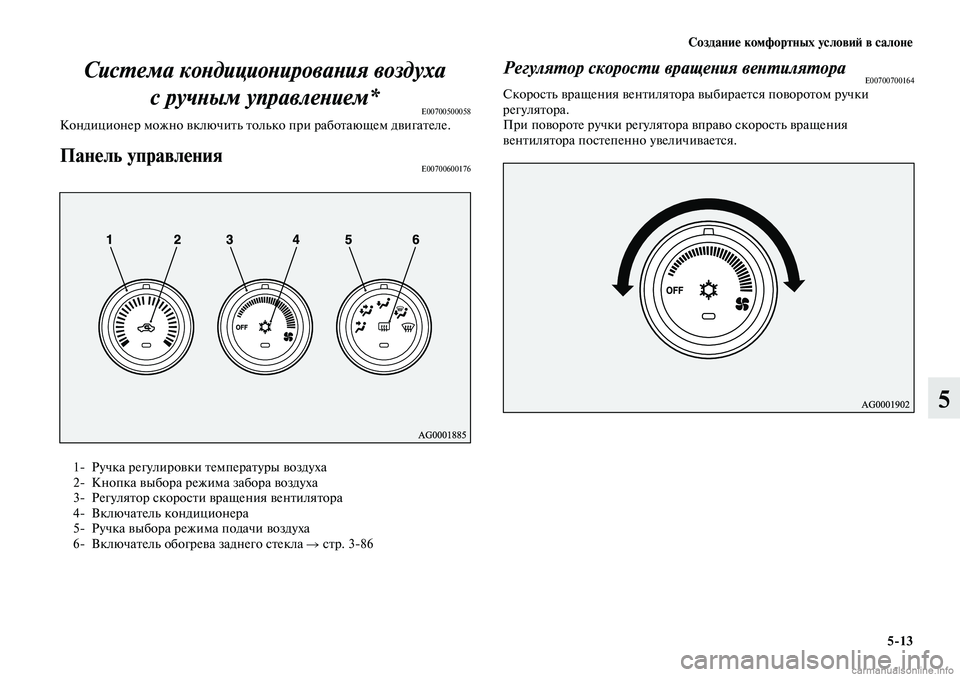

Система кондиционирования воздуха с ручным управлением*
E00700500058Кондиционер можно включить только при работающем двигателе.
Панель управленияE00700600176
1- Ручка регулировки температуры воздуха
2- Кнопка выбора режима забора воздуха
3- Регулятор скорости вращения вентилятора
4- Включатель кондиционера
5- Ручка выбора режима подачи воздуха
6- Включатель обогрева заднего стекла → стр. 3-86
Регулятор скорости вращения вентилятораE00700700164Скорость вращения вентилятора выбирается поворотом ручки
регулятора.
При повороте ручки регулятора вправо скорость вращения
вентилятора постепенно увеличивается.

Создание комфортных условий в салоне
5-14
5

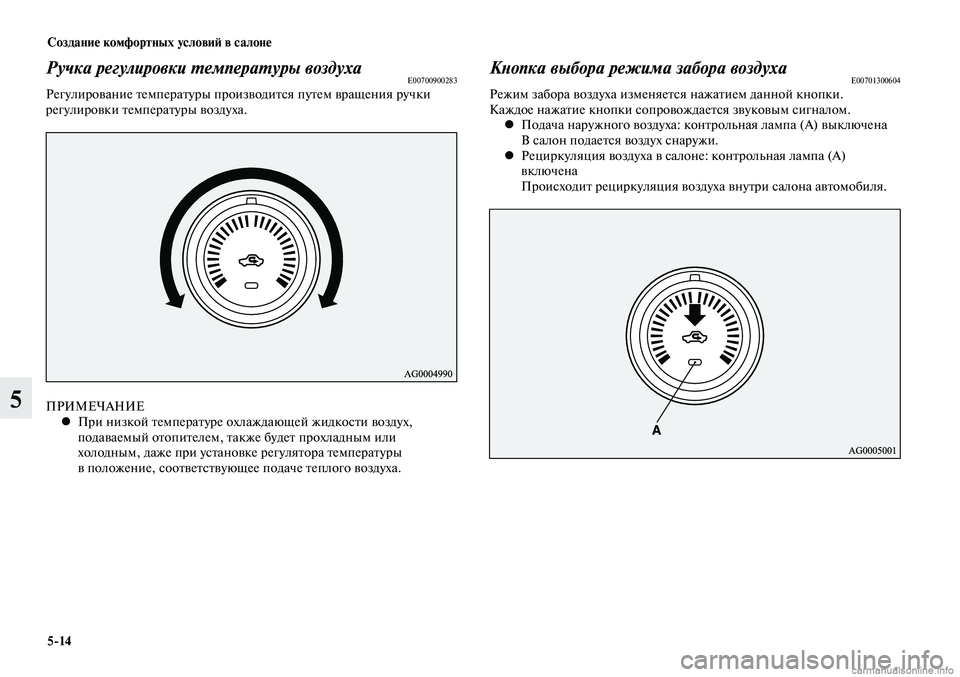

Ручка регулировки температуры воздухаE00700900283Регулирование температуры производится путем вращения ручки
регулировки температуры воздуха.
ПРИМЕЧАНИЕПри низкой температуре охлаждающей жидкости воздух,

•
подаваемый отопителем, также будет прохладным или
холодным, даже при установке регулятора температуры
в положение, соответствующее подаче теплого воздуха.
Кнопка выбора режима забора воздухаE00701300604Режим забора воздуха изменяется нажатием данной кнопки.
Каждое нажатие кнопки сопровождается звуковым сигналом.
Подача наружного воздуха: контрольная лампа (А) выключена

•
В салон подается воздух снаружи.
Рециркуляция воздуха в салоне: контрольная лампа (А)

•
включена
Происходит рециркуляция воздуха внутри салона автомобиля.
