2015 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8-23
8

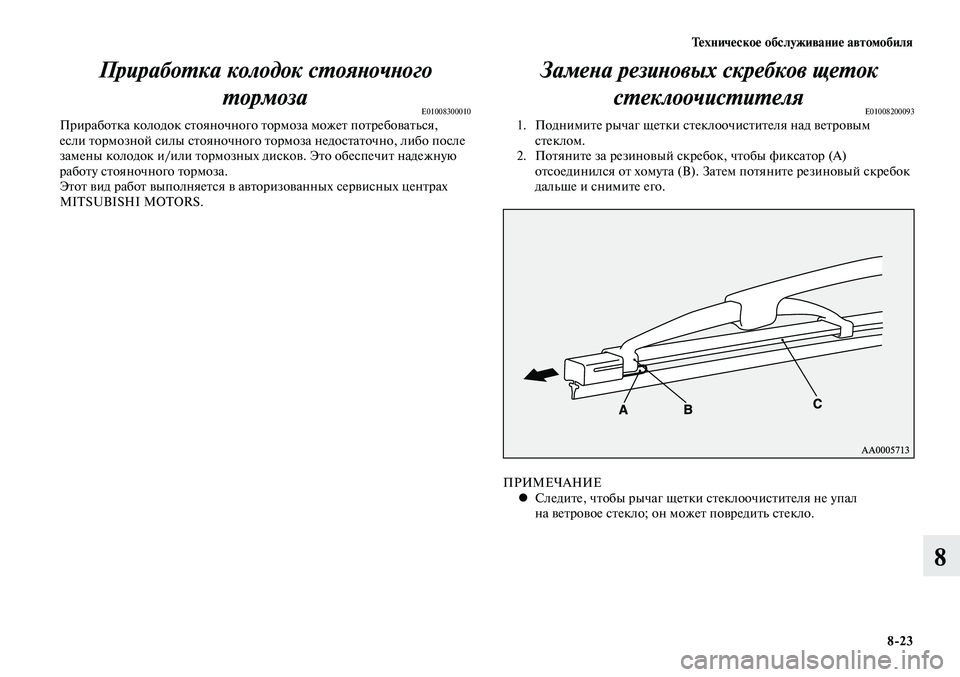

Замена резиновых скребков щеток стеклоочистителя
E010082000931. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Затем потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ Следите, чтобы рычаг щетки стеклоочистителя не упал

•
на ветровое стекло; он может повредить стекло.
Приработка колодок стояночного
тормоза
E01008300010Приработка колодок стояночного тормоза может потребоваться,
если тормозной силы стояночного тормоза недостаточно, либо после
замены колодок и/или тормозных дисков. Это обеспечит надежную
работу стояночного тормоза.
Этот вид работ выполняется в авторизованных сервисных центрах
MITSUBISHI MOTORS.

Техническое обслуживание автомобиля
8-24
8

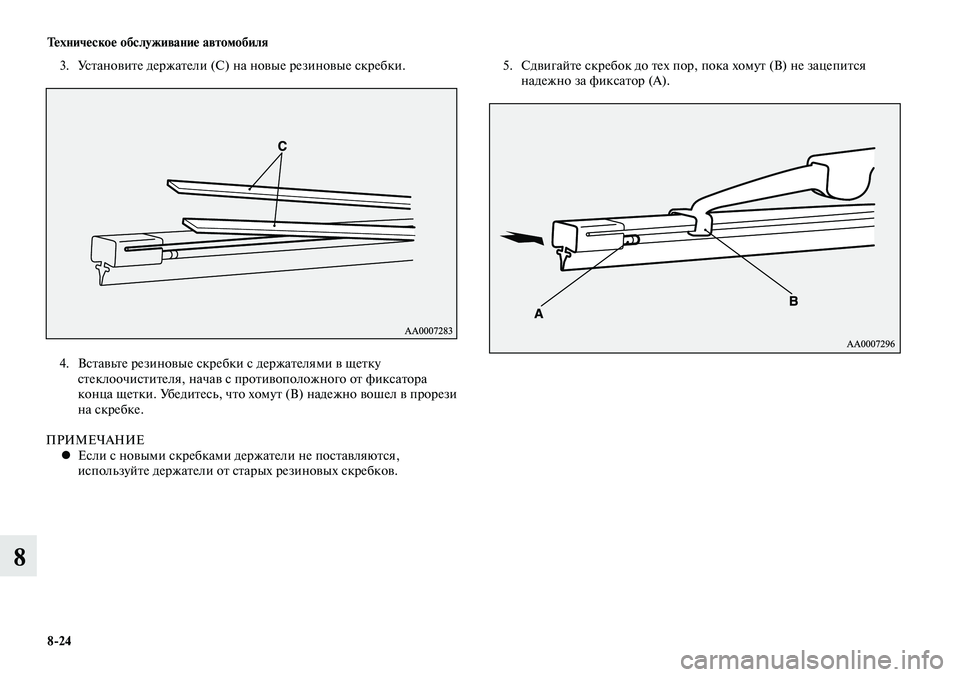

3. Установите держатели (С) на новые резиновые скребки.
4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ Если с новыми скребками держатели не поставляются,

•
используйте держатели от старых резиновых скребков.5. Сдвигайте скребок до тех пор, пока хомут (В) не зацепится
надежно за фиксатор (А).

Техническое обслуживание автомобиля
8-25
8

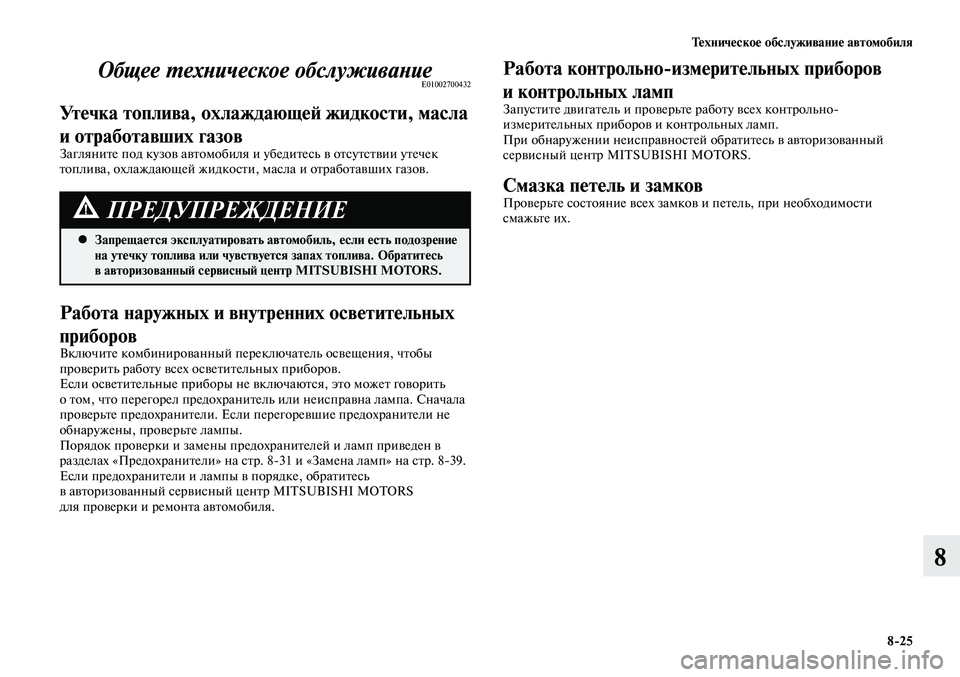

Общее техническое обслуживаниеE01002700432
Утечка топлива, охлаждающей жидкости, масла
и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Запрещается эксплуатировать автомобиль, если есть подозрение

•
на утечку топлива или чувствуется запах топлива. Обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
ПРЕ ДУ ПРЕЖ ДЕ НИЕ
Работа наружных и внутренних осветительных
приборов
Включите комбинированный переключатель освещения, чтобы
проверить работу всех осветительных приборов.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревшие предохранители не
обнаружены, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен в
разделах «Предохранители» на стр. 8-31 и «Замена ламп» на стр. 8-39.
Если предохранители и лампы в порядке, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки и ремонта автомобиля.
Работа контрольно-измерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольно-
измерительных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замковПроверьте состояние всех замков и петель, при необходимости
смажьте их.

Техническое обслуживание автомобиля
8-26
8

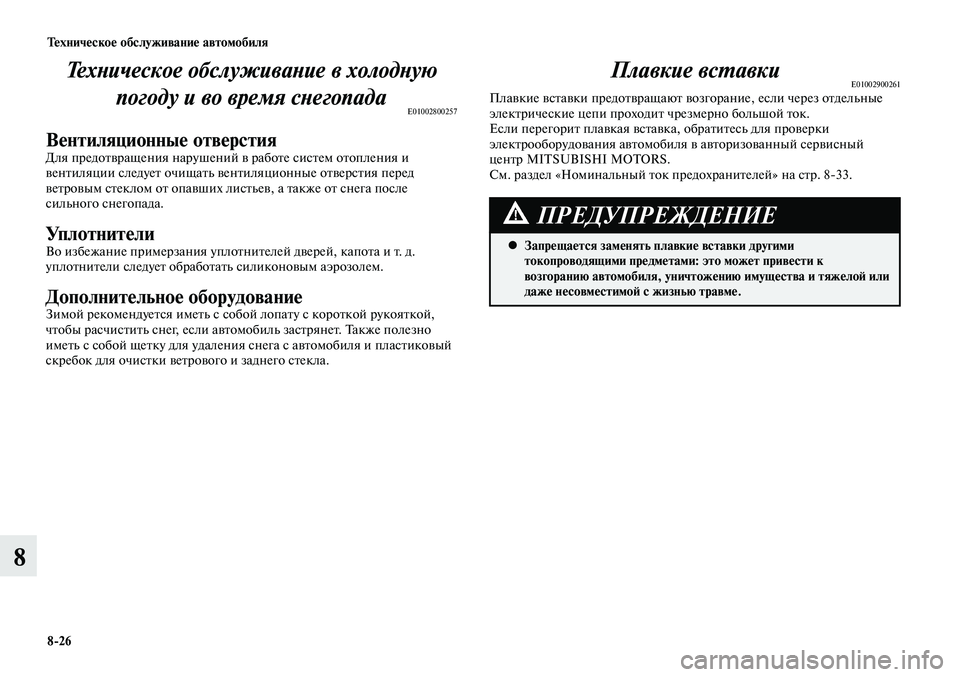

Техническое обслуживание в холодную погоду и во время снегопада
E01002800257
Вентиляционные отверстияДля предотвращения нарушений в работе систем отопления и
вентиляции следует очищать вентиляционные отверстия перед
ветровым стеклом от опавших листьев, а также от снега после
сильного снегопада.
УплотнителиВо избежание примерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработать силиконовым аэрозолем.
Дополнительное оборудованиеЗимой рекомендуется иметь с собой лопату с короткой рукояткой,
чтобы расчистить снег, если автомобиль застрянет. Также полезно
иметь с собой щетку для удаления снега с автомобиля и пластиковый
скребок для очистки ветрового и заднего стекла.
Запрещается заменять плавкие вставки другими

•
токопроводящими предметами: это может привести к
возгоранию автомобиля, уничтожению имущества и тяжелой или
даже несовместимой с жизнью травме.
ПРЕ ДУ ПРЕЖ ДЕ НИЕ
Плавкие вставкиE01002900261Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
См. раздел «Номинальный ток предохранителей» на стр. 8-33.

Техническое обслуживание автомобиля
8-27

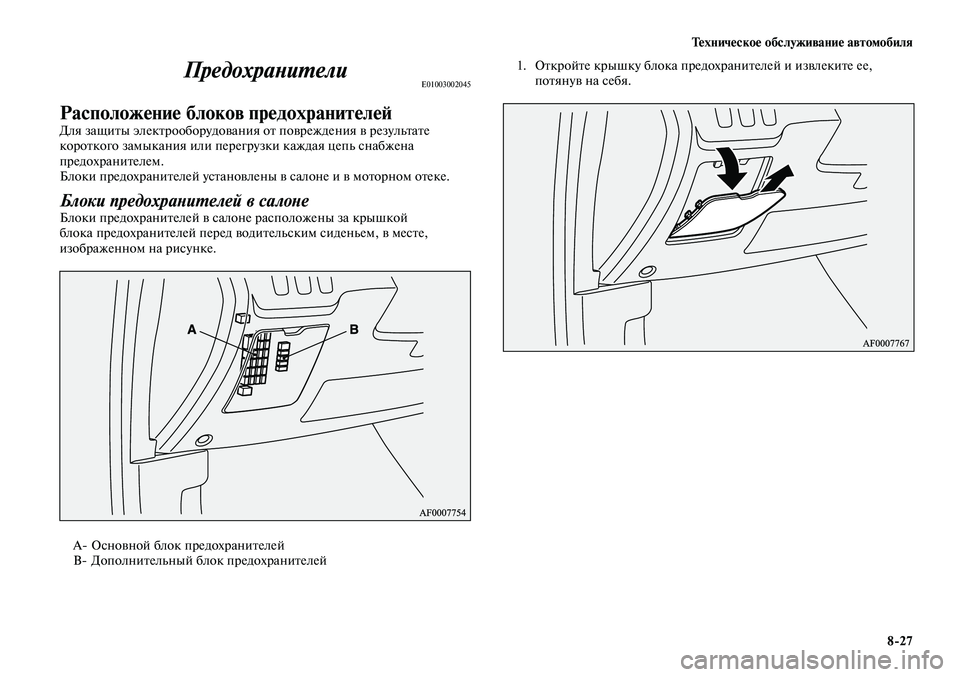

ПредохранителиE01003002045
Расположение блоков предохранителейДля защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки каждая цепь снабжена
предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блоки предохранителей в салонеБлоки предохранителей в салоне расположены за крышкой
блока предохранителей перед водительским сиденьем, в месте,
изображенном на рисунке.
A- Основной блок предохранителей
B- Дополнительный блок предохранителей
1. Откройте крышку блока предохранителей и извлеките ее,
потянув на себя.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-28
8

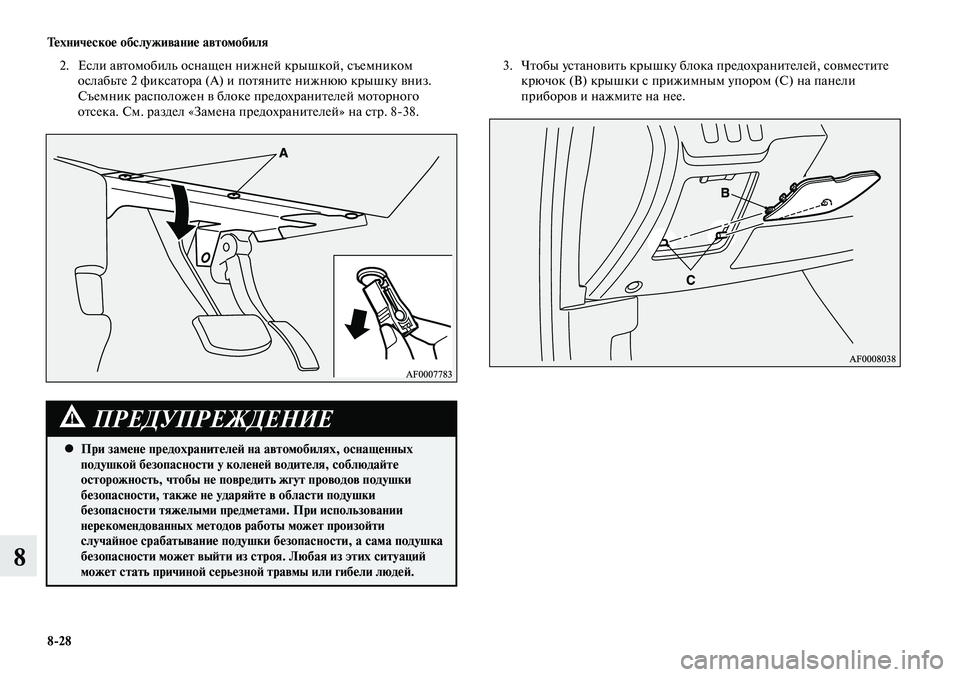

2. Если автомобиль оснащен нижней крышкой, съемником
ослабьте 2 фиксатора (A) и потяните нижнюю крышку вниз.
Съемник расположен в блоке предохранителей моторного
отсека. См. раздел «Замена предохранителей» на стр. 8-38.
При замене предохранителей на автомобилях, оснащенных

•
подушкой безопасности у коленей водителя, соблюдайте
осторожность, чтобы не повредить жгут проводов подушки
безопасности, также не ударяйте в области подушки
безопасности тяжелыми предметами. При использовании
нерекомендованных методов работы может произойти
случайное срабатывание подушки безопасности, а сама подушка
безопасности может выйти из строя. Любая из этих ситуаций
может стать причиной серьезной травмы или гибели людей.
ПРЕ ДУ ПРЕЖ ДЕ НИЕ
3. Чтобы установить крышку блока предохранителей, совместите
крючок (B) крышки с прижимным упором (C) на панели
приборов и нажмите на нее.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-29
8

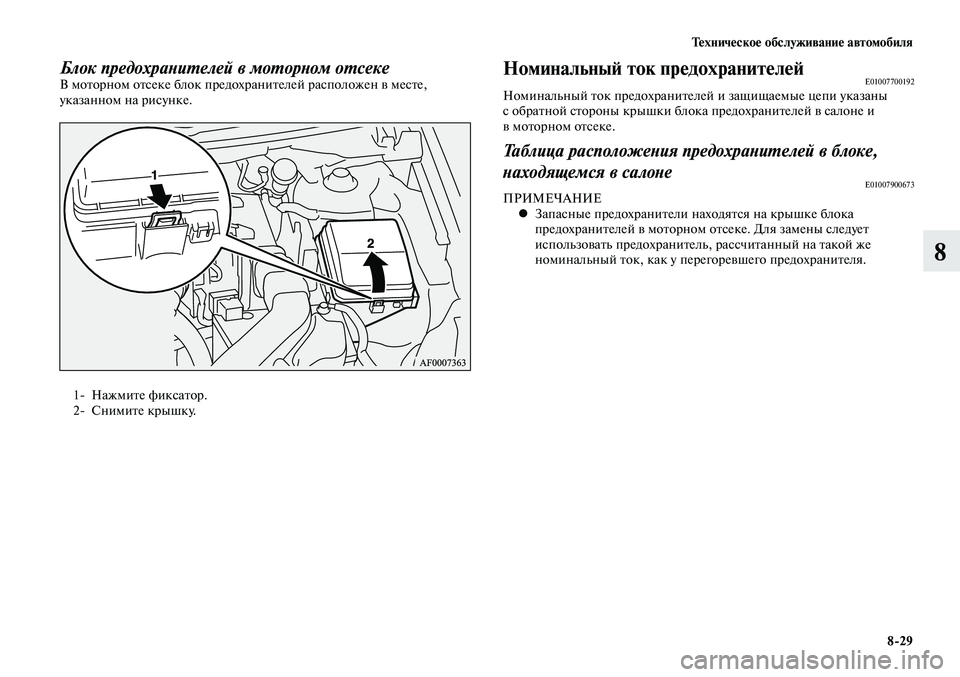

Номинальный ток предохранителейE01007700192Номинальный ток предохранителей и защищаемые цепи указаны
с обратной стороны крышки блока предохранителей в салоне и
в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
E01007900673ПРИМЕЧАНИЕ
Запасные предохранители находятся на крышке блока

•
предохранителей в моторном отсеке. Для замены следует
использовать предохранитель, рассчитанный на такой же
номинальный ток, как у перегоревшего предохранителя.
1- Нажмите фиксатор.
2- Снимите крышку.
Блок предохранителей в моторном отсекеВ моторном отсеке блок предохранителей расположен в месте,
указанном на рисунке.

Техническое обслуживание автомобиля
8-30
8

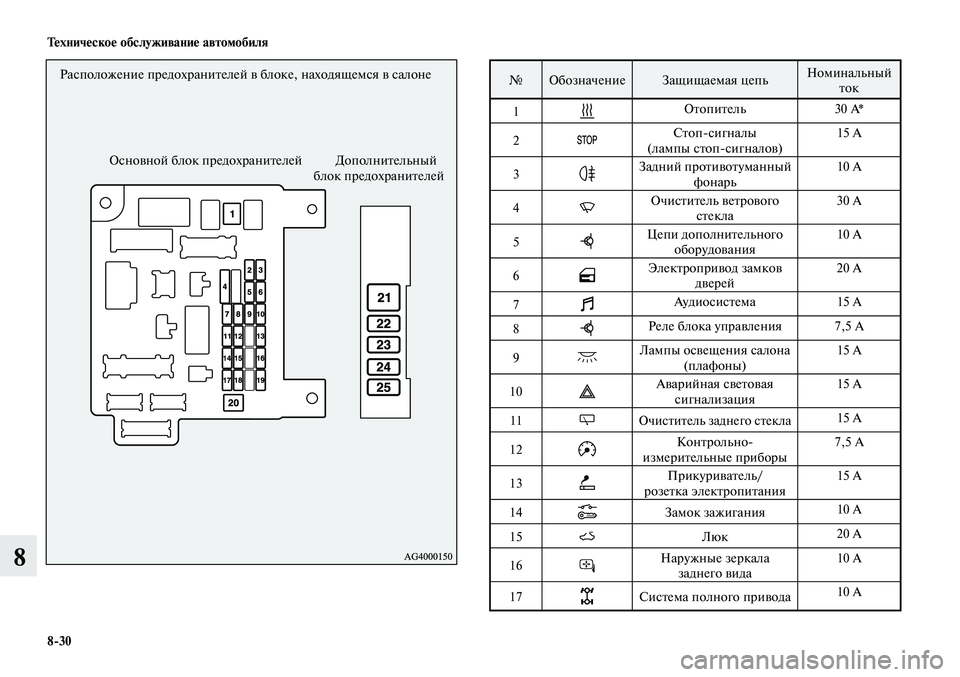

Расположение предохранителей в блоке, находящемся в салоне Основной блок предохранителей Дополнительный
блок предохранителей№Обозначение Защищаемая цепь Номинальный
ток
1
Отопитель 30 A*
2
Стоп-сигналы
(лампы стоп-сигналов) 15 A
3
Задний противотуманный фонарь 10 A
4
Очиститель ветрового стекла 30 A
5
Цепи дополнительного оборудования 10 A
6
Электропривод замков дверей 20 A
7
Аудиосистема 15 A
8
Реле блока управления 7,5 A
9
Лампы освещения салона (плафоны) 15 A
10
Аварийная световая сигнализация 15 A
11
Очиститель заднего стекла15 A
12
Контрольно-
измерительные приборы 7,5 A
13
Прикуриватель/
розетка электропитания 15 A
14
Замок зажигания 10 A
15
Люк 20 A
16
Наружные зеркала заднего вида 10 A
17
Система полного привода 10 A
