2015 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8-47
8

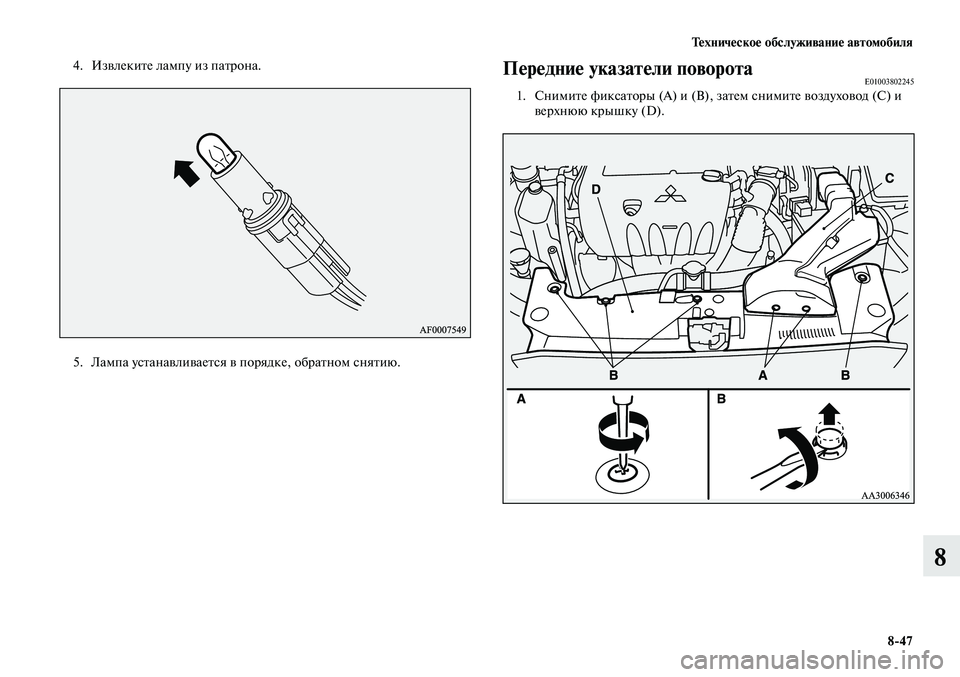

4. Извлеките лампу из патрона.
5. Лампа устанавливается в порядке, обратном снятию.
Передние указатели поворотаE010038022451. Снимите фиксаторы (A) и (B), затем снимите воздуховод (C) и
верхнюю крышку (D).

Техническое обслуживание автомобиля
8-48
8

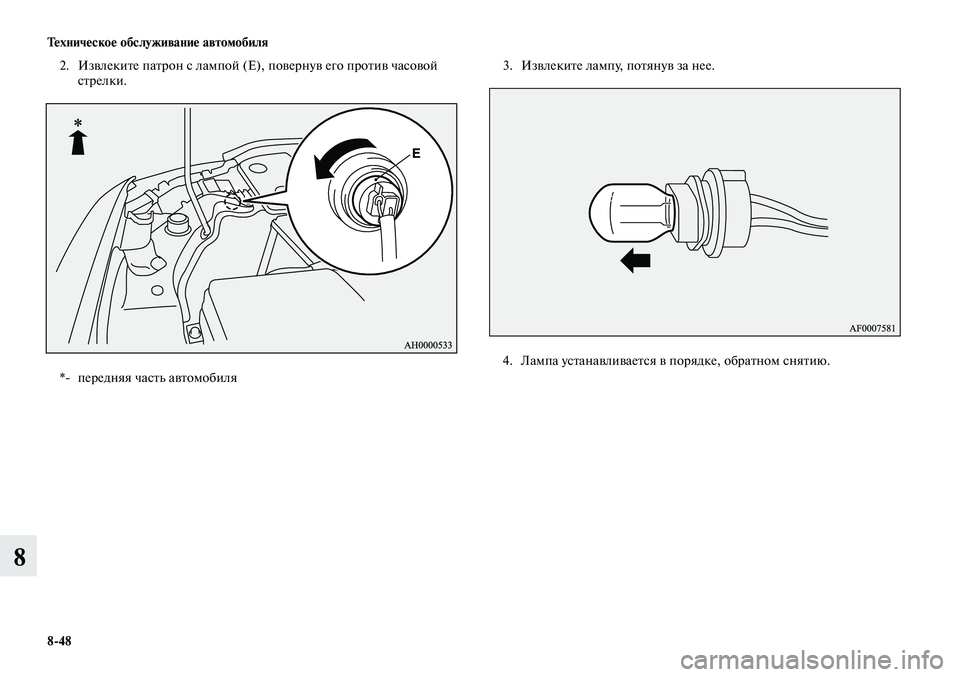

2. Извлеките патрон с лампой (Е), повернув его против часовой
стрелки.
*- передняя часть автомобиля 3.
Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.

Техническое обслуживание автомобиля
8-49
8
Противотуманные фары*E010040030071. Выверните винт (А).
2. Сдвиньте крышку в направлении, указанном на рисунке
стрелкой.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-50
8

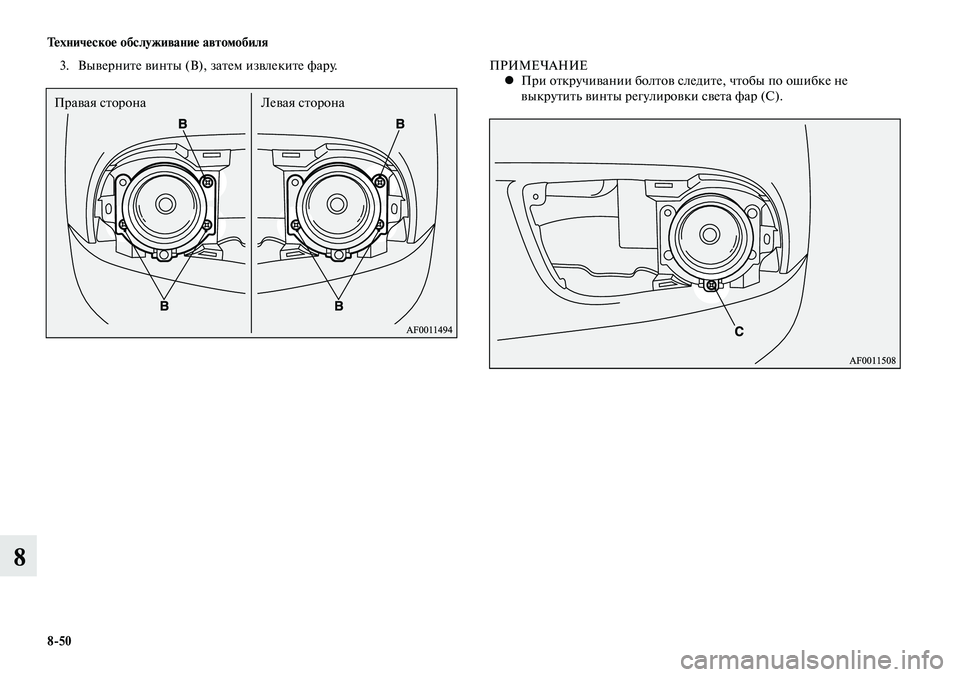

3. Выверните винты (B), затем извлеките фару.
Правая сторона Левая сторона
ПРИМЕЧАНИЕ
При откручивании болтов следите, чтобы по ошибке не

•
выкрутить винты регулировки света фар (С).

Тех ни че ское об слу жи ва ние ав то мо би ля
8-51
8

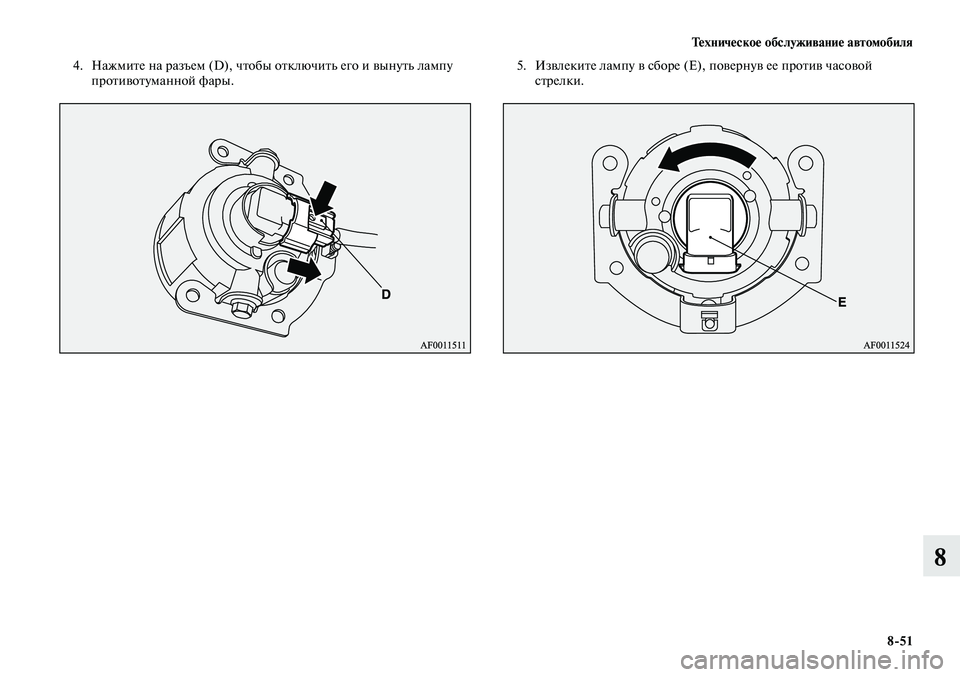

4. Нажмите на разъем (D), чтобы отключить его и вынуть лампу
противотуманной фары.5. Извлеките лампу в сборе (Е), повернув ее против часовой
стрелки.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-52
9

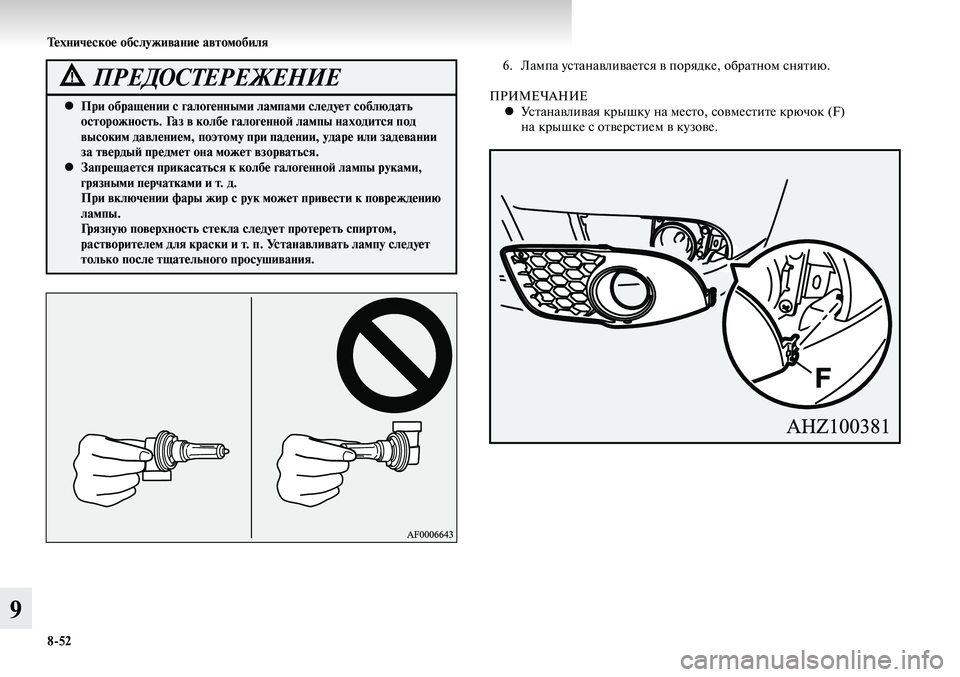

При обращении с галогенными лампами следует соблюдать

•
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
Запрещается прикасаться к колбе галогенной лампы руками,

•
грязными перчатками и т. д.
При включении фары жир с рук может привести к повреждению
лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.
ПРЕ ДО
СТЕ РЕ ЖЕ НИЕ6. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ Устанавливая крышку на место, совместите крючок (F)

•
на крышке с отверстием в кузове.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-53
8

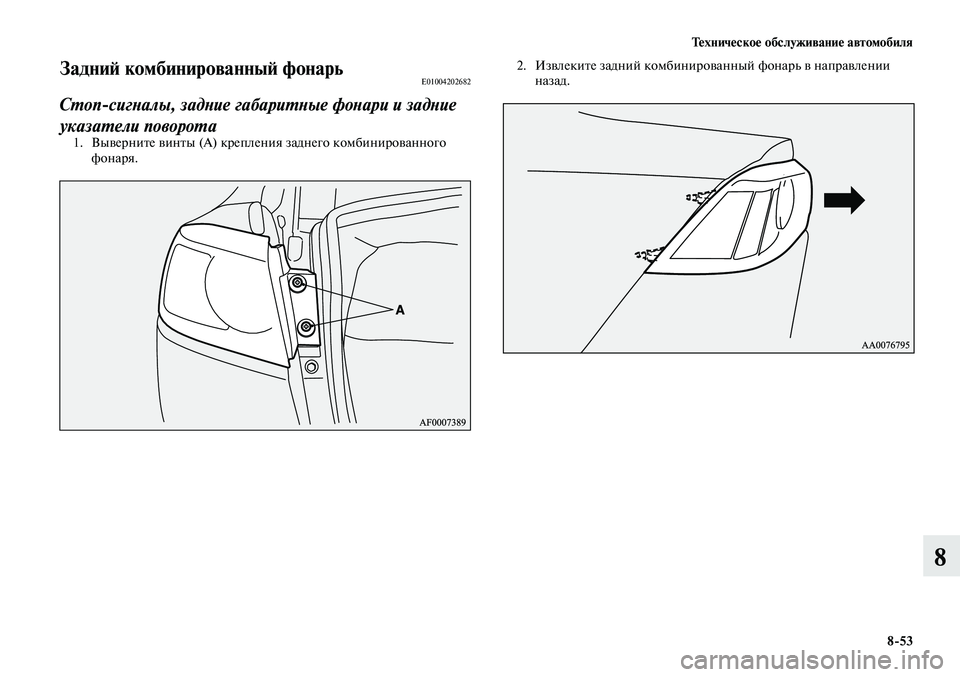

Задний комбинированный фонарьE01004202682
Стоп-сигналы, задние габаритные фонари и задние
указатели поворота
1. Выверните винты (А) крепления заднего комбинированного
фонаря.
2. Извлеките задний комбинированный фонарь в направлении
назад.

Техническое обслуживание автомобиля
8-54
8

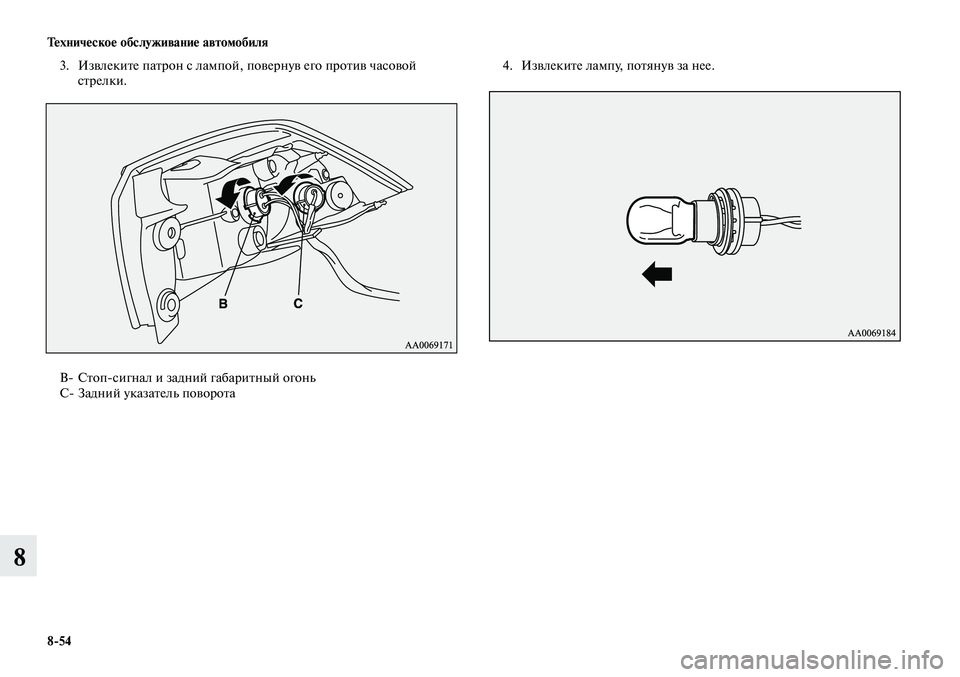

3. Извлеките патрон с лампой, повернув его против часовой
стрелки.
B- Стоп-сигнал и задний габаритный огонь
С- Задний указатель поворота 4.
Извлеките лампу, потянув за нее.
