Действия в сложных ситуациях
6-17
6
3. Вращайте винт домкрата рукой до тех пор, пока ребро (В)
не войдет в желоб (С) в верхней части домкрата.4. Вставьте рукоятку домкрата (D) в колесный ключ (Е). Затем
вставьте конец рукоятки в отверстие винта домкрата, как
показано на рисунке.
Медленно вращайте колесный ключ, пока колесо не
приподнимется над поверхностью земли.
Как только колесо оторвется от поверхности земли, прекратите

#
подъем автомобиля. Поднимать автомобиль выше опасно.
Запрещается находиться под автомобилем, поднятым на

#
домкрате.
Запрещается наносить удары по поднятому автомобилю и

#
оставлять его на домкрате на длительное время: это крайне
опасно.
Следует использовать только домкрат, входящий в комплект

#
автомобиля.
Допускается использовать домкрат только для замены колеса.

#
ПРЕДУПРЕЖДЕНИЕ

Действия в сложных ситуациях
6-18
6

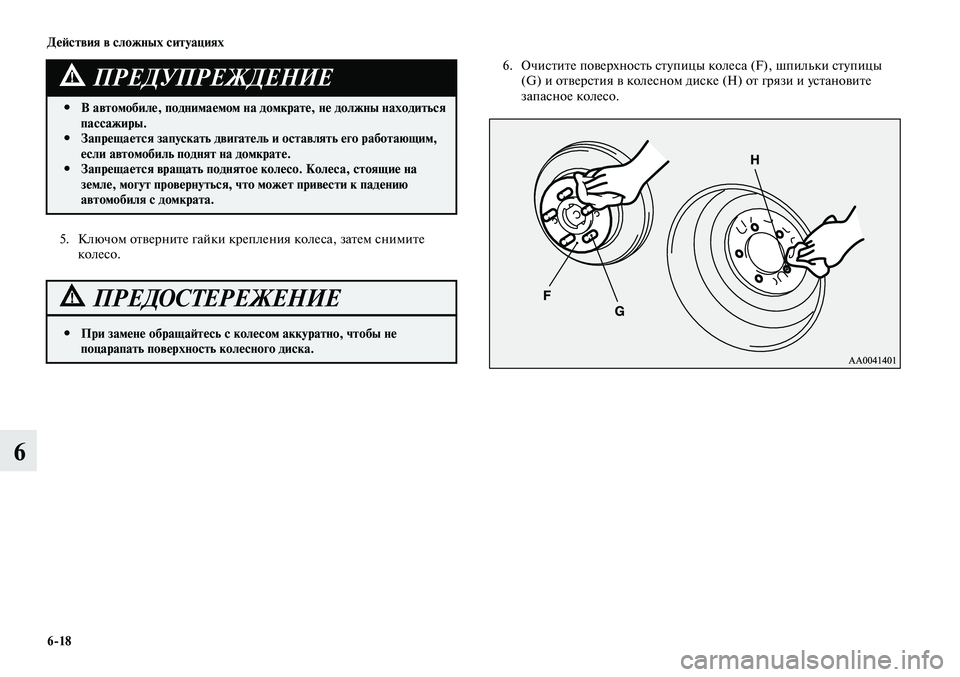

В автомобиле, поднимаемом на домкрате, не должны находиться

#
пассажиры.
Запрещается запускать двигатель и оставлять его работающим,

#
если автомобиль поднят на домкрате.
Запрещается вращать поднятое колесо. Колеса, стоящие на

#
земле, могут провернуться, что может привести к падению
автомобиля с домкрата.
ПРЕДУПРЕЖДЕНИЕ
При замене обращайтесь с колесом аккуратно, чтобы не

#
поцарапать поверхность колесного диска.
ПРЕДОСТЕРЕЖЕНИЕ
5. Ключом отверните гайки крепления колеса, затем снимите
колесо. 6.
Очистите поверхность ступицы колеса (F), шпильки ступицы
(G) и отверстия в колесном диске (H) от грязи и установите
запасное колесо.

Действия в сложных ситуациях
6-19
6

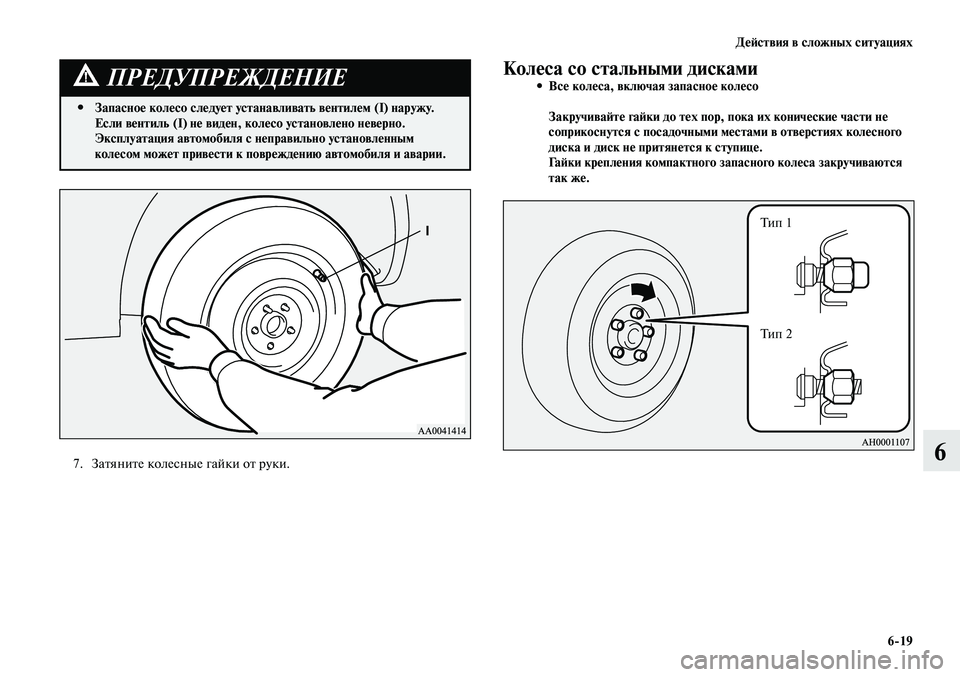

Запасное колесо следует устанавливать вентилем (I) наружу.

#
Если вентиль (I) не виден, колесо установлено неверно.
Эксплуатация автомобиля с неправильно установленным
колесом может привести к повреждению автомобиля и аварии.
ПРЕДУПРЕЖДЕНИЕ
7. Затяните колесные гайки от руки.
Колеса со стальными дискамиВсе колеса, включая запасное колесо

•

Закручивайте гайки до тех пор, пока их конические части не
соприкоснутся с посадочными местами в отверстиях колесного
диска и диск не притянется к ступице.
Гайки крепления компактного запасного колеса закручиваются
так же.
Тип 1
Тип 2

Действия в сложных ситуациях
6-20
6

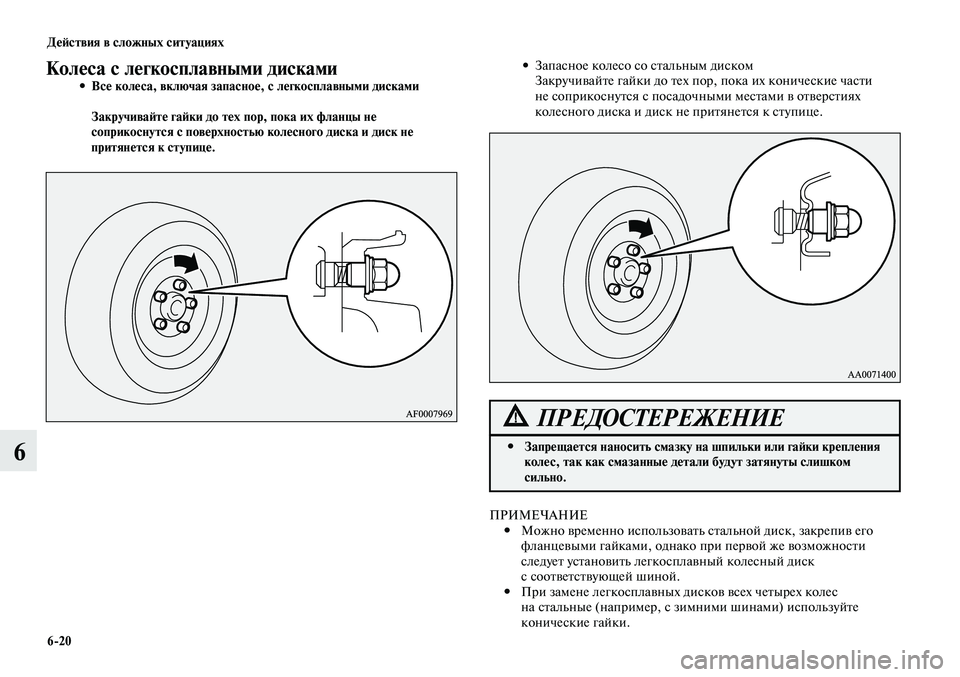

Колеса с легкосплавными дискамиВсе колеса, включая запасное, с легкосплавными дисками

•

Закручивайте гайки до тех пор, пока их фланцы не
соприкоснутся с поверхностью колесного диска и диск не
притянется к ступице.
Запасное колесо со стальным диском

•
Закручивайте гайки до тех пор, пока их конические части
не соприкоснутся с посадочными местами в отверстиях
колесного диска и диск не притянется к ступице.
Запрещается наносить смазку на шпильки или гайки крепления

#
колес, так как смазанные детали будут затянуты слишком
сильно.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕ Можно временно использовать стальной диск, закрепив его

#
фланцевыми гайками, однако при первой же возможности
следует установить легкосплавный колесный диск
с соответствующей шиной.
При замене легкосплавных дисков всех четырех колес

#
на стальные (например, с зимними шинами) используйте
конические гайки.

Действия в сложных ситуациях
6-21
6

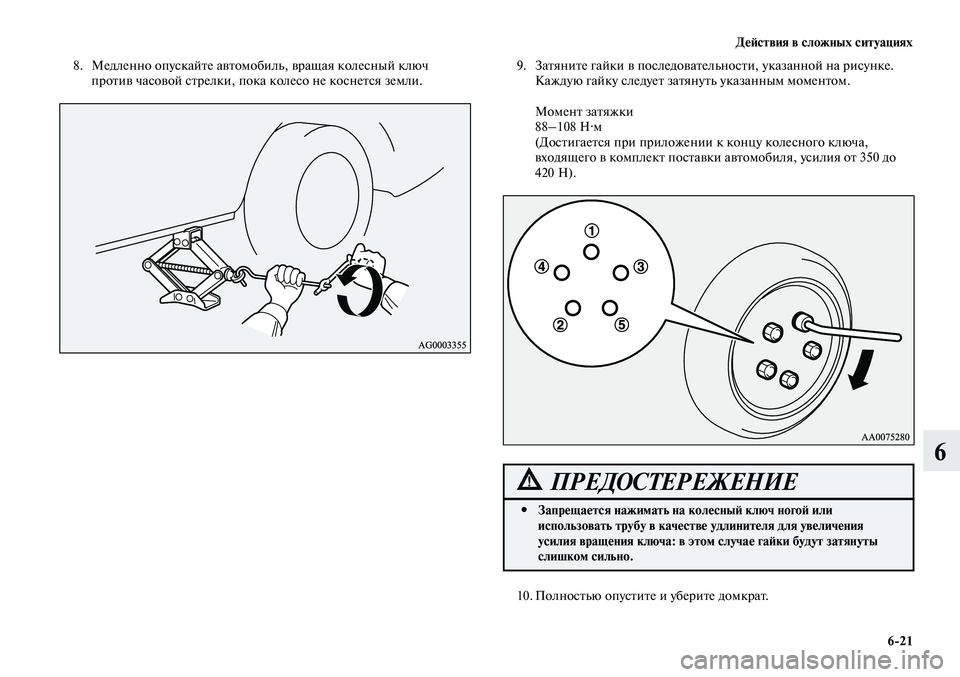

8. Медленно опускайте автомобиль, вращая колесный ключ
против часовой стрелки, пока колесо не коснется земли.9. Затяните гайки в последовательности, указанной на рисунке.
Каждую гайку следует затянуть указанным моментом.

Момент затяжки
88–108 Н·м
(Достигается при приложении к концу колесного ключа,
входящего в комплект поставки автомобиля, усилия от 350 до
420 Н).
10. Полностью опустите и уберите домкрат.
Запрещается нажимать на колесный ключ ногой или

#
использовать трубу в качестве удлинителя для увеличения
усилия вращения ключа: в этом случае гайки будут затянуты
слишком сильно.
ПРЕДОСТЕРЕЖЕНИЕ

Действия в сложных ситуациях
6-22
6

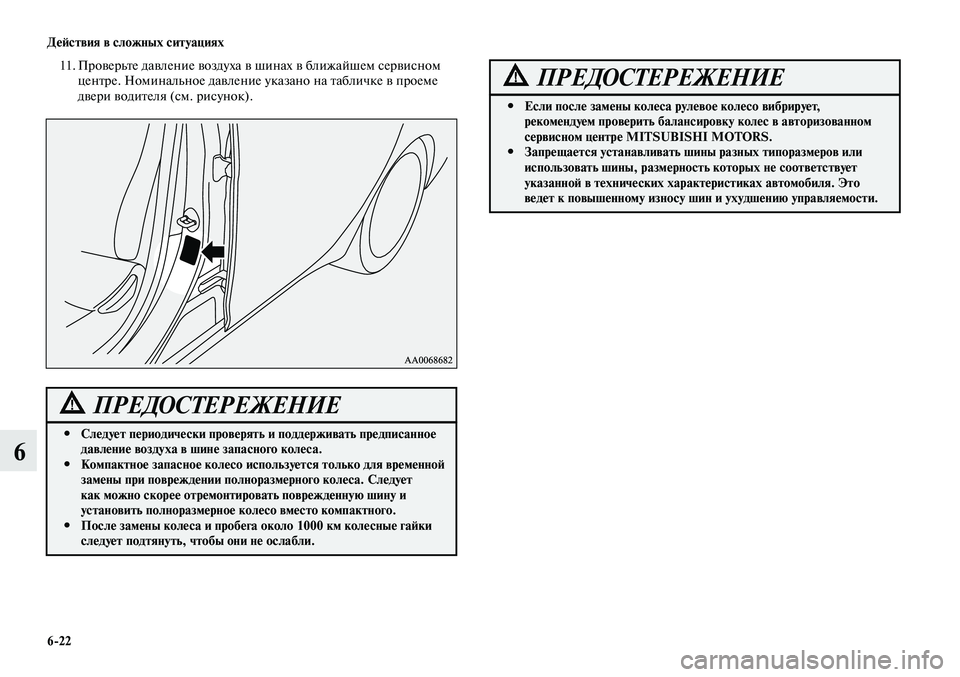

11. Проверьте давление воздуха в шинах в ближайшем сервисном
центре. Номинальное давление указано на табличке в проеме
двери водителя (см. рисунок).
Следует периодически проверять и поддерживать предписанное

#
давление воздуха в шине запасного колеса.
Компактное запасное колесо используется только для временной

#
замены при повреждении полноразмерного колеса. Следует
как можно скорее отремонтировать поврежденную шину и
установить полноразмерное колесо вместо компактного.
После замены колеса и пробега около 1000 км колесные гайки

#
следует подтянуть, чтобы они не ослабли.
ПРЕДОСТЕРЕЖЕНИЕ
Если после замены колеса рулевое колесо вибрирует,

#
рекомендуем проверить балансировку колес в авторизованном
сервисном центре MITSUBISHI MOTORS.
Запрещается устанавливать шины разных типоразмеров или

#
использовать шины, размерность которых не соответствует
указанной в технических характеристиках автомобиля. Это
ведет к повышенному износу шин и ухудшению управляемости.
ПРЕДОСТЕРЕЖЕНИЕ

Действия в сложных ситуациях
6-23
6
Укладка спущенного или запасного колеса
на место
E008037002091. Зафиксируйте неисправное или запасное колесо зажимом (А),
вращая его по часовой стрелке.
ПРИМЕЧАНИЕ
На автомобилях, укомплектованных компактным запасным

#
колесом, не допускается использование его зажима для
крепления полноразмерного колеса.
2. Поврежденную шину следует отремонтировать при первой же
возможности.
Укладка комплекта инструмента и домкратаE00803801180Чтобы уложить инструмент, домкрат и рукоятку домкрата на место,
выполните описанные действия в обратном порядке.
(См. раздел «Комплект инструмента и домкрат» на стр. 6-9).
Колесные колпаки*E00801301774
Снятие1. Оберните конец рукоятки домкрата тканью, глубоко вставьте
ее в паз колесного колпака и отодвиньте колпак от колесного
диска.
2. Когда колпак будет отодвинут от диска со всех сторон, снимите
его полностью, поддевая рукояткой домкрата. Для этого
вставьте рукоятку домкрата под колпак и проведите ею
по окружности, понемногу отодвигая колпак от колесного
диска по мере движения рукоятки по кругу.
При попытке снять колпак руками без использования

#
инструмента можно пораниться о край колпака.
ПРЕДОСТЕРЕЖЕНИЕ

Действия в сложных ситуациях
6-24
6

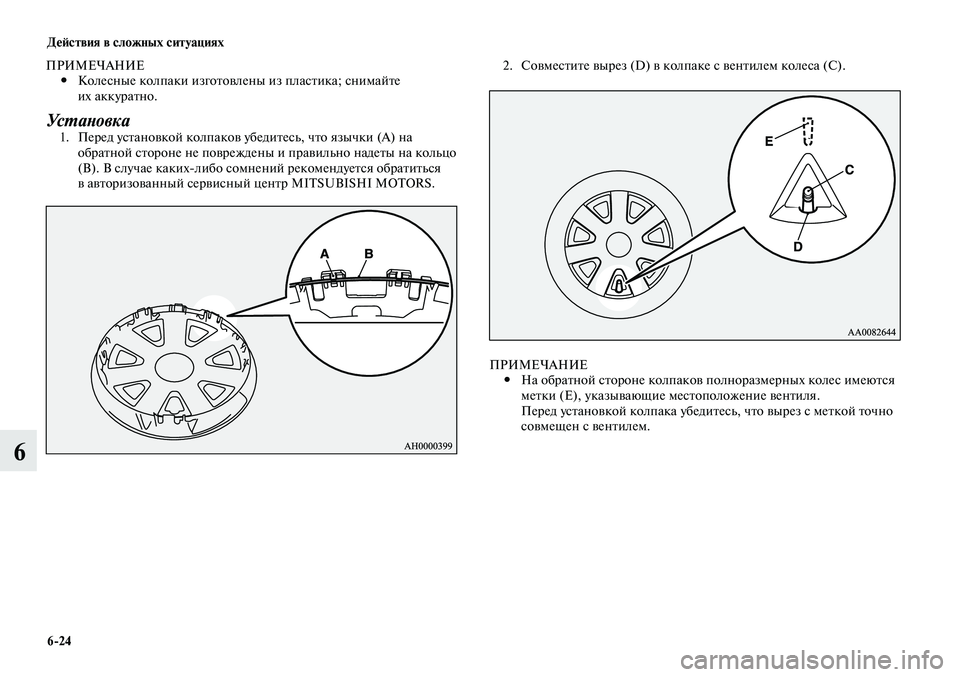

ПРИМЕЧАНИЕКолесные колпаки изготовлены из пластика; снимайте

#
их аккуратно.
Установка 1. Перед установкой колпаков убедитесь, что язычки (A) на
обратной стороне не повреждены и правильно надеты на кольцо
(B). В случае каких-либо сомнений рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS.
2. Совместите вырез (D) в колпаке с вентилем колеса (C).
ПРИМЕЧАНИЕ
На обратной стороне колпаков полноразмерных колес имеются

#
метки (E), указывающие местоположение вентиля.
Перед установкой колпака убедитесь, что вырез с меткой точно
совмещен с вентилем.
