2015 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно-измерительные приборы
3-11
3

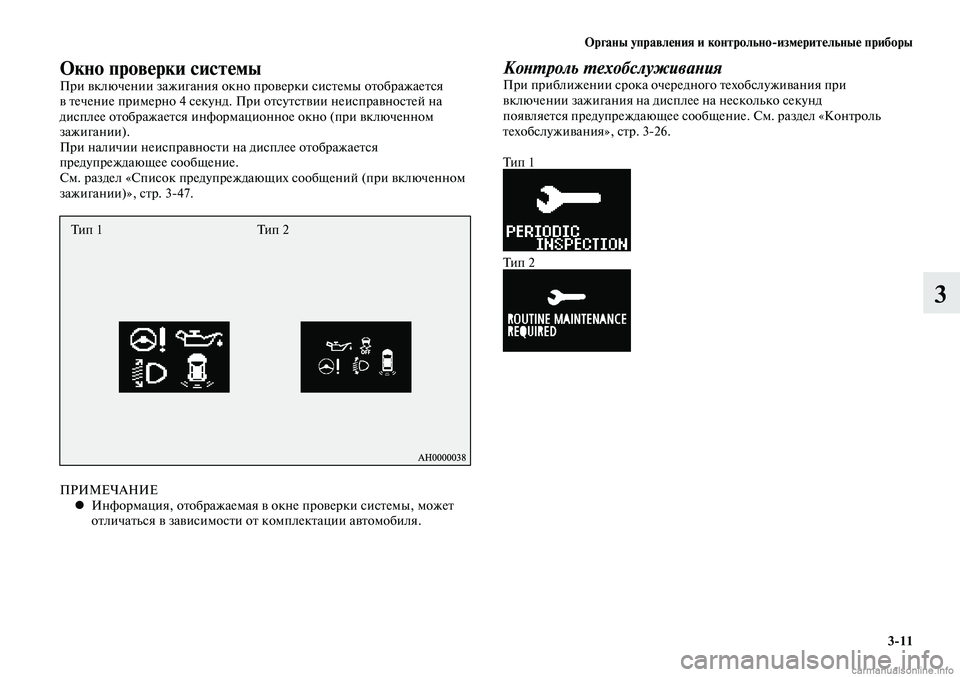

Окно проверки системыПри включении зажигания окно проверки системы отображается
в течение примерно 4 секунд. При отсутствии неисправностей на
дисплее отображается информационное окно (при включенном
зажигании).
При наличии неисправности на дисплее отображается
предупреждающее сообщение.
См. раздел «Список предупреждающих сообщений (при включенном
зажигании)», стр. 3-47.
ПРИ МЕ ЧА НИЕ
Информация, отображаемая в окне проверки системы, может

•
отличаться в зависимости от комплектации автомобиля.
Тип 1 Тип 2
Контроль техобслуживанияПри приближении срока очередного техобслуживания при
включении зажигания на дисплее на несколько секунд
появляется предупреждающее сообщение. См. раздел «Контроль
техобслуживания», стр. 3-26.
Тип 1
Тип 2

Органы управления и контрольно-измерительные приборы
3-12
3

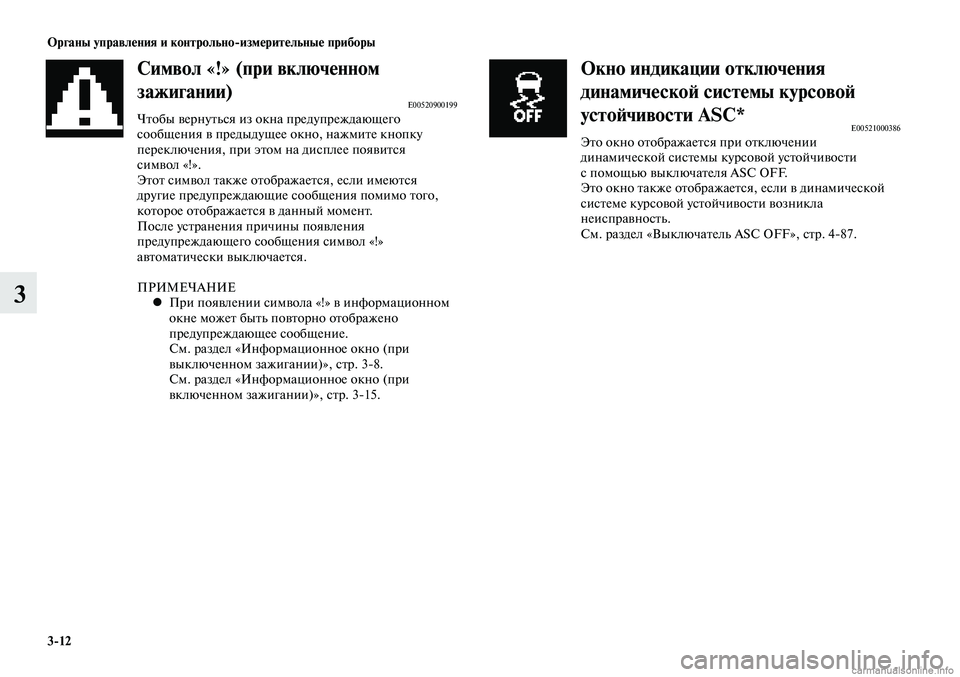

Символ «!» (при включенном
зажигании)
E00520900199Чтобы вернуться из окна предупреждающего
сообщения в предыдущее окно, нажмите кнопку
переключения, при этом на дисплее появится
символ «!».
Этот символ также отображается, если имеются
другие предупреждающие сообщения помимо того,
которое отображается в данный момент.
После устранения причины появления
предупреждающего сообщения символ «!»
автоматически выключается.
ПРИМЕЧАНИЕ При появлении символа «!» в информационном

•
окне может быть повторно отображено
предупреждающее сообщение.
См. раздел «Информационное окно (при
выключенном зажигании)», стр. 3-8.
См. раздел «Информационное окно (при
включенном зажигании)», стр. 3-15.
Окно индикации отключения
динамической системы курсовой
устойчивости ASC*
E00521000386Это окно отображается при отключении
динамической системы курсовой устойчивости
с помощью выключателя ASC OFF.
Это окно также отображается, если в динамической
системе курсовой устойчивости возникла
неисправность.
См. раздел «Выключатель ASC OFF», стр. 4-87.

Органы управления и контрольно-измерительные приборы
3-13
3

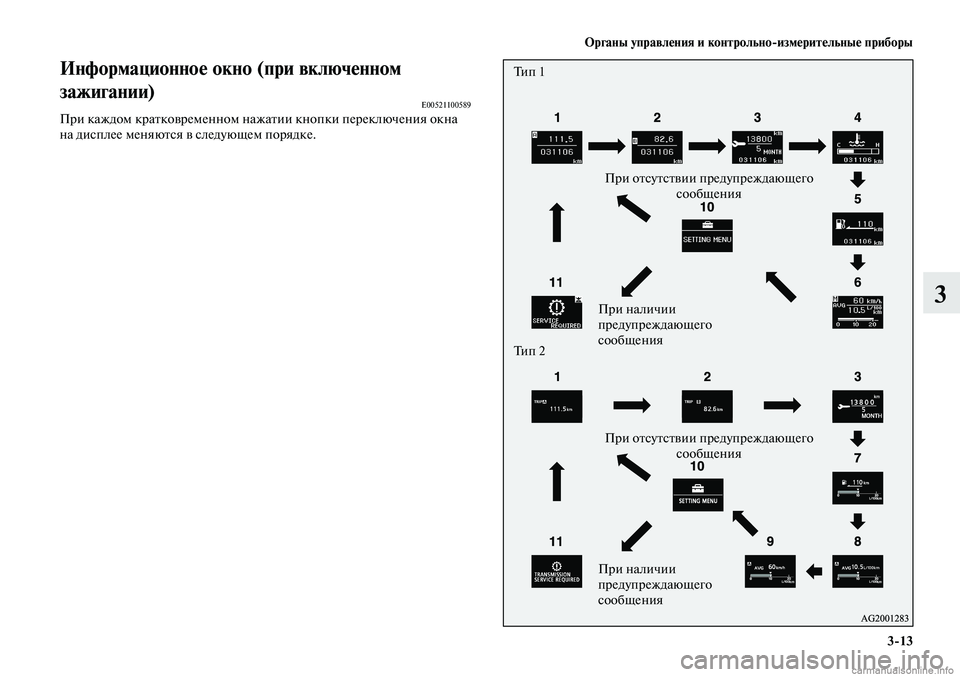

Информационное окно (при включенном
зажигании)
E00521100589При каждом кратковременном нажатии кнопки переключения окна
на дисплее меняются в следующем порядке.Тип 1
При отсутствии предупреждающего сообщения
При наличии
предупреждающего
сообщения При отсутствии предупреждающего сообщения
При наличии
предупреждающего
сообщения
Тип 2

Органы управления и контрольно-измерительные приборы
3-14
3

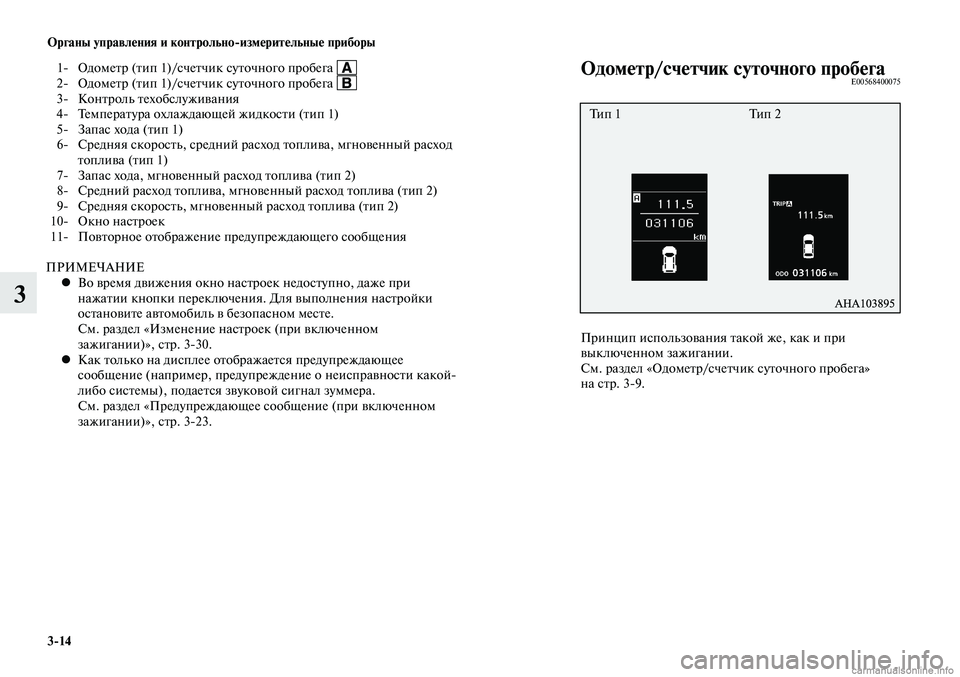

Одометр/счетчик суточного пробегаE00568400075
Принцип использования такой же, как и при
выключенном зажигании.
См. раздел «Одометр/счетчик суточного пробега»
на стр. 3-9.
Тип 1
Тип 2

1- Одометр (тип 1)/счетчик суточного пробега
2- Одометр (тип 1)/счетчик суточного пробега 3- Контроль техобслуживания
4- Температура охлаждающей жидкости (тип 1)
5- Запас хода (тип 1)
6- Средняя скорость, средний расход топлива, мгновенный расход
топлива (тип 1)
7- Запас хода, мгновенный расход топлива (тип 2)
8- Средний расход топлива, мгновенный расход топлива (тип 2)
9- Средняя скорость, мгновенный расход топлива (тип 2)
10- Окно настроек
11- Повторное отображение предупреждающего сообщения
ПРИМЕЧАНИЕ Во время движения окно настроек недоступно, даже при

•
нажатии кнопки переключения. Для выполнения настройки
остановите автомобиль в безопасном месте.
См. раздел «Изменение настроек (при включенном
зажигании)», стр. 3-30.
Как только на дисплее отображается предупреждающее

•
сообщение (например, предупреждение о неисправности какой-
либо системы), подается звуковой сигнал зуммера.
См. раздел «Предупреждающее сообщение (при включенном
зажигании)», стр. 3-23.

Органы управления и контрольно-измерительные приборы
3-15
3

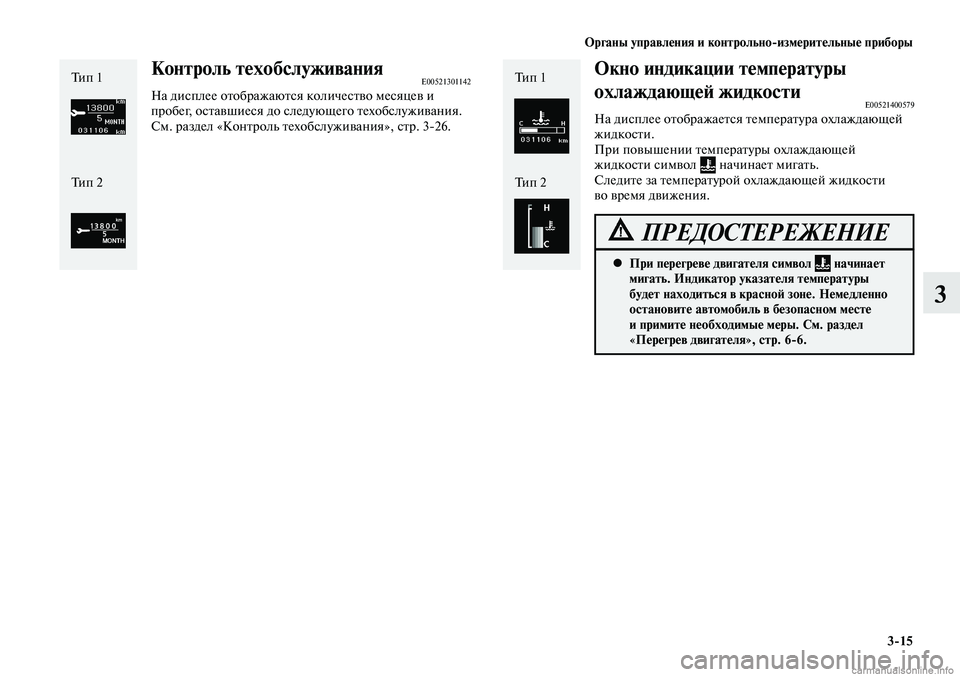

Окно индикации температуры
охлаждающей жидкости
E00521400579На дисплее отображается температура охлаждающей
жидкости.
При повышении температуры охлаждающей
жидкости символ
начинает мигать.
Следите за температурой охлаждающей жидкости
во время движения.
Контроль техобслуживанияE00521301142На дисплее отображаются количество месяцев и
пробег, оставшиеся до следующего техобслуживания.
См. раздел «Контроль техобслуживания», стр. 3-26.
При перегреве двигателя символ

• начинает
мигать. Индикатор указателя температуры
будет находиться в красной зоне. Немедленно
остановите автомобиль в безопасном месте
и примите необходимые меры. См. раздел
«Перегрев двигателя», стр. 6-6.
ПРЕДОСТЕРЕЖЕНИЕ
Тип 1
Тип 2 Тип 1
Тип 2

Органы управления и контрольно-измерительные приборы
3-16
3

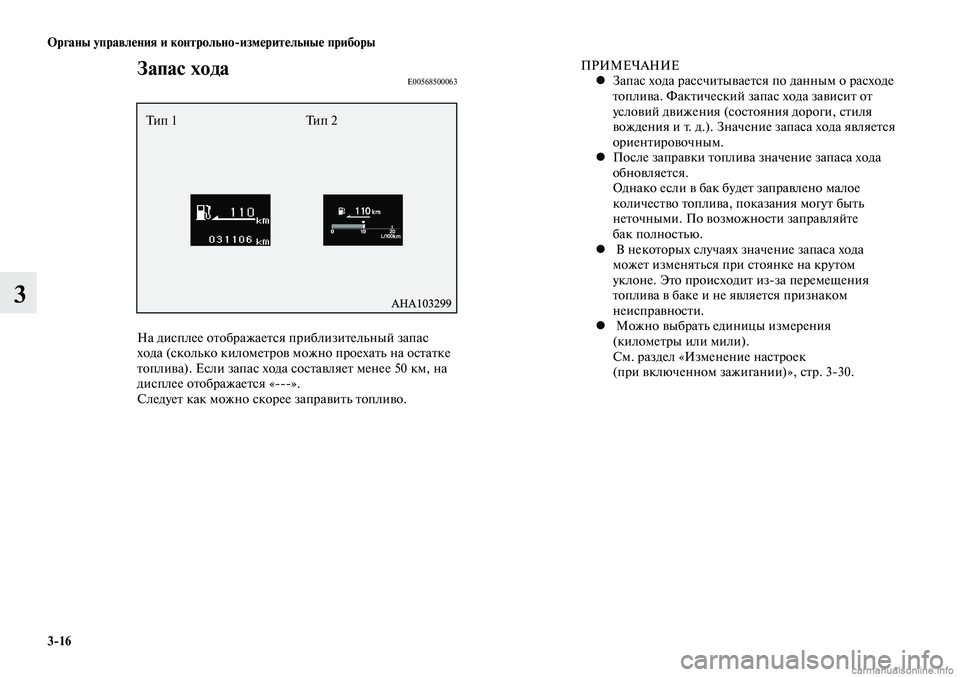

ПРИМЕЧАНИЕЗапас хода рассчитывается по данным о расходе

•
топлива. Фактический запас хода зависит от
условий движения (состояния дороги, стиля
вождения и т. д.). Значение запаса хода является
ориентировочным.
После заправки топлива значение запаса хода

•
обновляется.
Однако если в бак будет заправлено малое
количество топлива, показания могут быть
неточными. По возможности заправляйте
бак полностью.
В некоторых случаях значение запаса хода

•
может изменяться при стоянке на крутом
уклоне. Это происходит из-за перемещения
топлива в баке и не является признаком
неисправности.
Можно выбрать единицы измерения

•
(километры или мили).
См. раздел «Изменение настроек
(при включенном зажигании)», стр. 3-30.Запас ходаE00568500063
На дисплее отображается приблизительный запас
хода (сколько километров можно проехать на остатке
топлива). Если запас хода составляет менее 50 км, на
дисплее отображается «---».
Следует как можно скорее заправить топливо.
Тип 1 Тип 2

Органы управления и контрольно-измерительные приборы
3-17
3

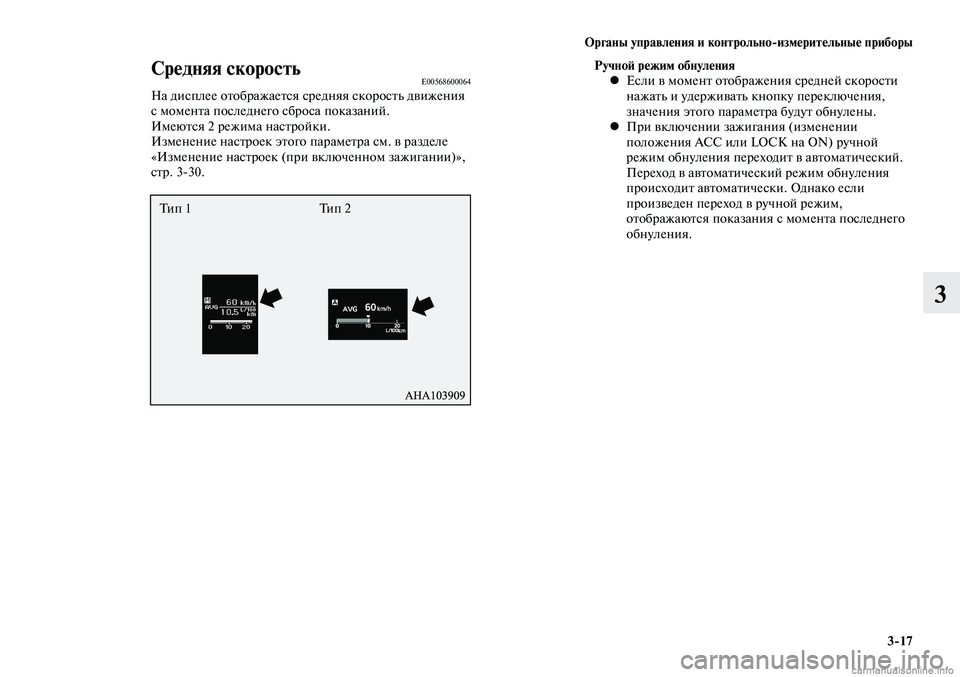

Средняя скоростьE00568600064На дисплее отображается средняя скорость движения
с момента последнего сброса показаний.
Имеются 2 режима настройки.
Изменение настроек этого параметра см. в разделе
«Изменение настроек (при включенном зажигании)»,
стр. 3-30.
Тип 1Тип 2 Ручной режим обнуления
Если в момент отображения средней скорости

•
нажать и удерживать кнопку переключения,
значения этого параметра будут обнулены.
При включении зажигания (изменении

•
положения ACC или LOCK на ON) ручной
режим обнуления переходит в автоматический.
Переход в автоматический режим обнуления
происходит автоматически. Однако если
произведен переход в ручной режим,
отображаются показания с момента последнего
обнуления.

Органы управления и контрольно-измерительные приборы
3-18
3
Автоматический режим обнуленияЕсли в момент отображения средней скорости

•
нажать и удерживать кнопку переключения,
значения этого параметра будут обнулены.
Если замок зажигания находится в положении

•
АСС или LOCK более 4 часов, значение средней
скорости автоматически обнуляется.
ПРИМЕЧАНИЕ Возможен индивидуальный сброс показаний

•
среднего расхода топлива и средней скорости
как в ручном, так и в автоматическом режиме
обнуления.
Если среднюю скорость невозможно рассчитать,

•
то на дисплее отображается «---».
Данный параметр по умолчанию установлен на

•
автоматический режим обнуления.
Можно выбрать единицы измерения (км/ч или

•
миль/ч).
См. раздел «Изменение настроек (при
включенном зажигании)», стр. 3-30.
При отсоединении клеммы аккумуляторной

•
батареи настройки, выполненные как в ручном
режиме обнуления, так и в автоматическом,
стираются.Средний расход топливаE00568700081На дисплее отображается средний расход топлива
с момента последнего сброса показаний.
Имеются 2 режима настройки.
Изменение настроек этого параметра см. в разделе
«Изменение настроек (при включенном зажигании)»,
стр. 3-30.
Тип 1 Тип 2
Символ
(А) на указателе мгновенного расхода
топлива показывает средний расход топлива (тип 2).
