2015 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Создание комфортных условий в салоне
5-23
5
Ручка регулировки температуры воздухаE00703000416Регулирование температуры производится путем вращения ручки
регулировки температуры воздуха.
ПРИМЕЧАНИЕПри низкой температуре охлаждающей жидкости воздух,

•
подаваемый отопителем, также будет прохладным или
холодным, даже при установке регулятора температуры
в положение, соответствующее подаче теплого воздуха. Если установить минимальную или максимальную

•
температуру подаваемого воздуха, управление режимом забора
воздуха и включением/выключением кондиционера будет
осуществляться, как описано ниже:Быстрый обогрев (при установке максимальной

•
температуры). Включится режим забора наружного воздуха,
кондиционер отключится.
Быстрое охлаждение (при установке минимальной

•
температуры). Включится режим рециркуляции воздуха,
кондиционер будет работать.
Эти режимы работы установлены по умолчанию. Настройки режима
забора воздуха и режима работы кондиционера можно изменить;
можно изменить порядок автоматического включения подачи
наружного воздуха и включения кондиционера в зависимости от
условий работы. Более подробную информацию Вы можете получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
См. раздел «Настройка режима работы кондиционера (изменение
настроек)», стр. 5-26.
См. раздел «Настройка режима забора воздуха (изменение настроек)»,
стр. 5-25.

Создание комфортных условий в салоне
5-24
5

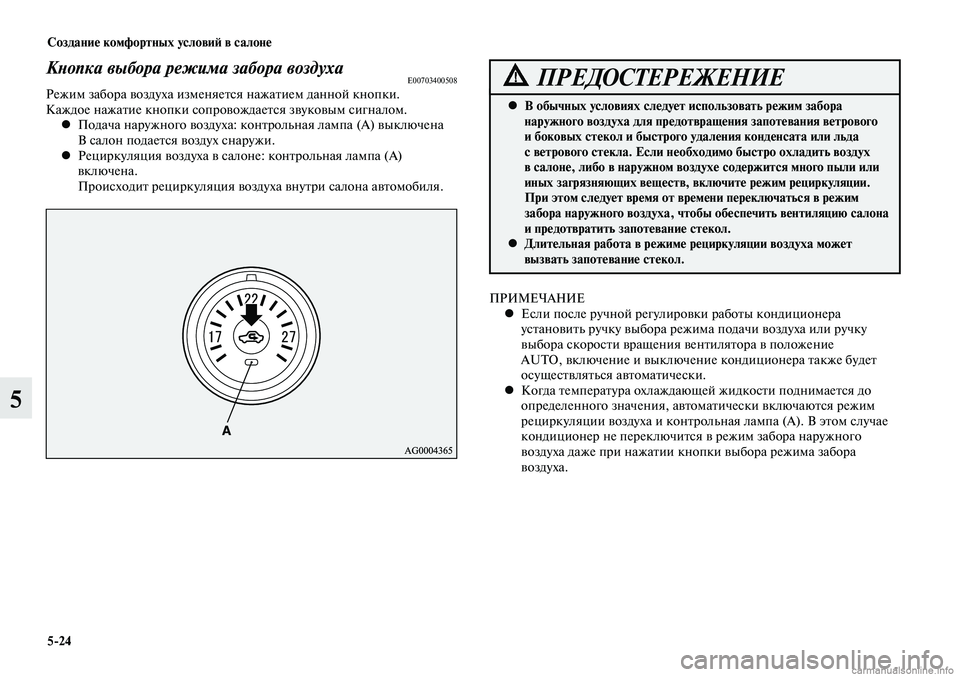

Кнопка выбора режима забора воздухаE00703400508Режим забора воздуха изменяется нажатием данной кнопки.
Каждое нажатие кнопки сопровождается звуковым сигналом.Подача наружного воздуха: контрольная лампа (А) выключена

•
В салон подается воздух снаружи.
Рециркуляция воздуха в салоне: контрольная лампа (А)

•
включена.
Происходит рециркуляция воздуха внутри салона автомобиля.В обычных условиях следует использовать режим забора

•
наружного воздуха для предотвращения запотевания ветрового
и боковых стекол и быстрого удаления конденсата или льда
с ветрового стекла. Если необходимо быстро охладить воздух
в салоне, либо в наружном воздухе содержится много пыли или
иных загрязняющих веществ, включите режим рециркуляции.
При этом следует время от времени переключаться в режим
забора наружного воздуха, чтобы обеспечить вентиляцию салона
и предотвратить запотевание стекол.
Длительная работа в режиме рециркуляции воздуха может

•
вызвать запотевание стекол.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕЕсли после ручной регулировки работы кондиционера

•
установить ручку выбора режима подачи воздуха или ручку
выбора скорости вращения вентилятора в положение
AUTO, включение и выключение кондиционера также будет
осуществляться автоматически.
Когда температура охлаждающей жидкости поднимается до

•
определенного значения, автоматически включаются режим
рециркуляции воздуха и контрольная лампа (А). В этом случае
кондиционер не переключится в режим забора наружного
воздуха даже при нажатии кнопки выбора режима забора
воздуха.

Создание комфортных условий в салоне
5-25
5
Настройка режима забора воздуха
(изменение настроек)
E00732600023Настройки можно изменить следующим образом.
Включить автоматическое регулирование:

•
при повороте ручки выбора режима подачи воздуха или
регулятора частоты вращения вентилятора в положение
AUTO выбор режима забора воздуха также производится
автоматически.
Выключить автоматическое регулирование:

•
при повороте ручки выбора режима подачи воздуха или
регулятора частоты вращения вентилятора в положение
AUTO выбор режима забора воздуха не будет производиться
автоматически.
Способ изменения настроек

•
Удерживайте нажатой кнопку выбора режима забора воздуха не
менее 10 секунд.
После изменения настройки будет подан звуковой сигнал, и
мигнет контрольная лампа.При отключении автоматического режима раздается 3

•
звуковых сигнала, контрольная лампа мигает 3 раза.
При включении автоматического режима раздается 2

•
звуковых сигнала, контрольная лампа мигает 3 раза.
ПРИМЕЧАНИЕ Установка по умолчанию (заводская установка) —

•
«Автоматический режим забора воздуха включен».
При повороте ручки выбора режима подачи воздуха

•
в положение - вентилятор автоматически начинает подавать
наружный воздух во избежание запотевания стекол, даже если
автоматический режим забора воздуха отключен.
Включатель кондиционераE00703502343Чтобы включить кондиционер, нажмите на включатель
кондиционера. При этом включается контрольная лампа (А).
Каждое нажатие кнопки сопровождается звуковым сигналом.
При включении кондиционера обороты холостого хода

•
двигателя слегка увеличиваются, компрессор системы
кондиционирования включается и выключается автоматически.
При этом если автомобиль, оснащенный A/T или CVT стоит
на месте, необходимо до упора нажать на педаль тормоза, чтобы
предотвратить случайное трогание автомобиля с места.
ПРЕДОСТЕРЕЖЕНИЕ
Чтобы выключить кондиционер, нажмите этот же включатель еще раз.

Создание комфортных условий в салоне
5-26
5

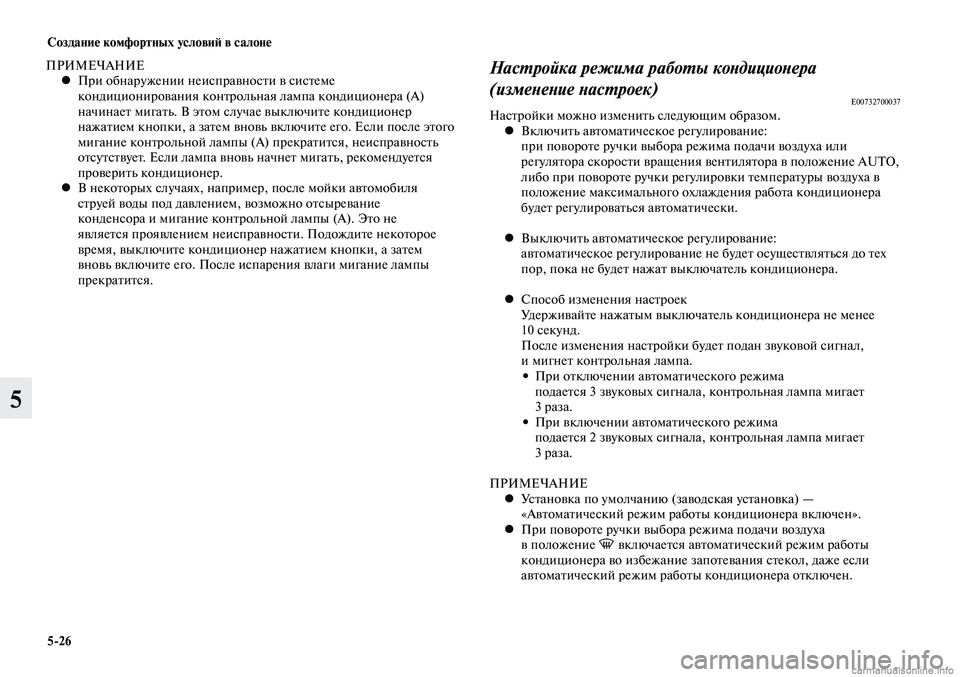

ПРИМЕЧАНИЕПри обнаружении неисправности в системе

•
кондиционирования контрольная лампа кондиционера (А)
начинает мигать. В этом случае выключите кондиционер
нажатием кнопки, а затем вновь включите его. Если после этого
мигание контрольной лампы (А) прекратится, неисправность
отсутствует. Если лампа вновь начнет мигать, рекомендуется
проверить кондиционер.
В некоторых случаях, например, после мойки автомобиля

•
струей воды под давлением, возможно отсыревание
конденсора и мигание контрольной лампы (А). Это не
является проявлением неисправности. Подождите некоторое
время, выключите кондиционер нажатием кнопки, а затем
вновь включите его. После испарения влаги мигание лампы
прекратится.Настройка режима работы кондиционера
(изменение настроек)
E00732700037Настройки можно изменить следующим образом. Включить автоматическое регулирование:

•
при повороте ручки выбора режима подачи воздуха или
регулятора скорости вращения вентилятора в положение AUTO,
либо при повороте ручки регулировки температуры воздуха в
положение максимального охлаждения работа кондиционера
будет регулироваться автоматически.
Выключить автоматическое регулирование:

•
автоматическое регулирование не будет осуществляться до тех
пор, пока не будет нажат выключатель кондиционера.
Способ изменения настроек

•
Удерживайте нажатым выключатель кондиционера не менее
10 секунд.
После изменения настройки будет подан звуковой сигнал,
и мигнет контрольная лампа.
При отключении автоматического режима

•
подается 3 звуковых сигнала, контрольная лампа мигает
3 раза.
При включении автоматического режима

•
подается 2 звуковых сигнала, контрольная лампа мигает
3 раза.
ПРИМЕЧАНИЕ Установка по умолчанию (заводская установка) —

•
«Автоматический режим работы кондиционера включен».
При повороте ручки выбора режима подачи воздуха

•
в положение - включается автоматический режим работы
кондиционера во избежание запотевания стекол, даже если
автоматический режим работы кондиционера отключен.

Создание комфортных условий в салоне
5-27
5
Работа системы в автоматическом режимеE00704102199
В обычных условиях выбирайте автоматический режим работы
системы, действуя следующим образом:
1. Установите регулятор скорости вращения вентилятора
в положение AUTO.
2. Ручкой регулировки температуры воздуха установите требуемую
температуру воздуха.
3. Установите ручку выбора режима подачи воздуха в положение
AUTO.
Управление воздушными потоками, выбором режима рециркуляции/
забора наружного воздуха, скоростью вентилятора и включением/
выключением кондиционера будет осуществляться автоматически.
При включении кондиционера обороты холостого хода

•
двигателя слегка увеличиваются, компрессор системы
кондиционирования включается и выключается автоматически.
При этом если автомобиль, оснащенный A/T или CVT, стоит
на месте, необходимо до упора нажать на педаль тормоза, чтобы
предотвратить случайное трогание автомобиля с места.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕПри низкой температуре охлаждающей жидкости воздух,

•
подаваемый отопителем, также будет прохладным или
холодным, даже при установке регулятора температуры
в положение, соответствующее подаче теплого воздуха.
Для предотвращения запотевания ветрового и боковых стекол
включится режим подачи воздуха -, и скорость вращения
вентилятора уменьшится.
Если при работе системы в автоматическом режиме изменить

•
настройки с помощью регулятора частоты вращения
вентилятора, выключателя кондиционера, ручки выбора
режима подачи или кнопки выбора режима забора воздуха,
то настройки, выбранные вручную, будут приоритетными.
Управление остальными функциями будет осуществляться
в автоматическом режиме.

Создание комфортных условий в салоне
5-28
5
В целях безопасности следует принимать все меры,

•
предотвращающие запотевание стекол.
ПРЕДОСТЕРЕЖЕНИЕ
Управление работой системы в ручном режимеE00704200095Управлять скоростью вентилятора и режимом подачи воздуха можно
вручную, установив регулятор скорости вращения вентилятора
и ручку выбора режима подачи воздуха в требуемые положения.
Для возврата в автоматический режим, установите эти регуляторы
в положение AUTO.
Обдув ветрового стекла и боковых стеколE00704300764
Для удаления льда или влаги с ветрового и дверных стекол установите
ручку выбора режима подачи воздуха в положение или -. Обдув стекол в обычном режиме
Для предотвращения запотевания ветрового и боковых стекол, а
также для обогрева ног выполните следующие регулировки.

1. Нажмите кнопку выбора режима забора воздуха (А) для подачи
наружного воздуха.
2.
Установите ручку выбора режима подачи воздуха в положение . 3. Поворотом регулятора выберите необходимую скорость
вращения вентилятора.
4. Поворотом ручки регулировки установите требуемую
температуру воздуха.
5. Нажмите выключатель кондиционера (B).

Создание комфортных условий в салоне
5-29
5

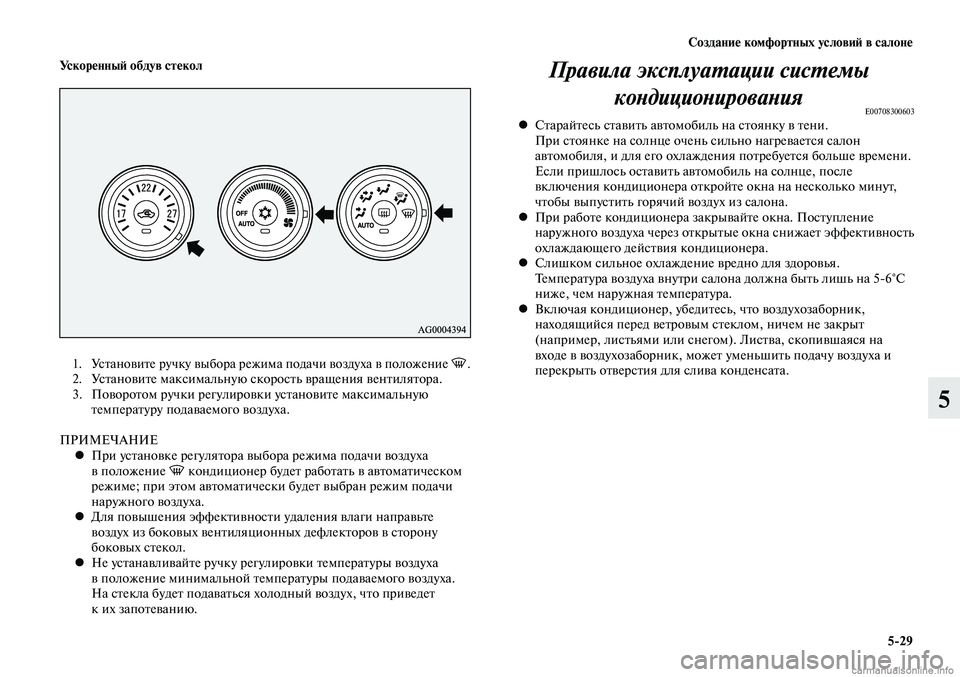

Ускоренный обдув стекол
1. Установите ручку выбора режима подачи воздуха в положение -. 2. Установите максимальную скорость вращения вентилятора.
3. Поворотом ручки регулировки установите максимальную
температуру подаваемого воздуха.
ПРИМЕЧАНИЕ При установке регулятора выбора режима подачи воздуха

•
в положение - кондиционер будет работать в автоматическом
режиме; при этом автоматически будет выбран режим подачи
наружного воздуха.
Для повышения эффективности удаления влаги направьте

•
воздух из боковых вентиляционных дефлекторов в сторону
боковых стекол.
Не устанавливайте ручку регулировки температуры воздуха

•
в положение минимальной температуры подаваемого воздуха.
На стекла будет подаваться холодный воздух, что приведет
к их запотеванию.
Правила эксплуатации системы
кондиционирования
E00708300603Старайтесь ставить автомобиль на стоянку в тени.

•
При стоянке на солнце очень сильно нагревается салон
автомобиля, и для его охлаждения потребуется больше времени.
Если пришлось оставить автомобиль на солнце, после
включения кондиционера откройте окна на несколько минут,
чтобы выпустить горячий воздух из салона.
При работе кондиционера закрывайте окна. Поступление

•
наружного воздуха через открытые окна снижает эффективность
охлаждающего действия кондиционера.
Слишком сильное охлаждение вредно для здоровья.

•
Температура воздуха внутри салона должна быть лишь на 5-6°C
ниже, чем наружная температура.
Включая кондиционер, убедитесь, что воздухозаборник,

•
находящийся перед ветровым стеклом, ничем не закрыт
(например, листьями или снегом). Листва, скопившаяся на
входе в воздухозаборник, может уменьшить подачу воздуха и
перекрыть отверстия для слива конденсата.

Создание комфортных условий в салоне
5-30
5
Рекомендации по подбору хладагента и
смазочных материалов для кондиционера
Возможной причиной снижения эффективности работы
кондиционера является утечка хладагента. Рекомендуется проверить
систему в авторизованном сервисном центре MITSUBISHI MOTORS.
Систему кондиционирования необходимо заправлять хладагентом
HFC-134a и использовать масло SUN-PAG56.
Использование любого другого хладагента или масла может привести
к серьезным повреждениям, в результате чего потребуется замена
всей системы кондиционирования. Не рекомендуется выпускать
хладагент в атмосферу.
Рекомендуется сдавать хладагент для очистки, переработки и
повторного использования.
Если кондиционер долго не используетсяНеобходимо включать кондиционер не менее чем на пять минут
в неделю, даже в холодную погоду. Это делается для смазки деталей
компрессора и поддержания системы в рабочем состоянии.
Фильтр очистки воздухаE00708400529В систему кондиционирования автомобиля встроен воздушный
фильтр, удаляющий из подаваемого воздуха пыль и грязь.
Способность фильтра задерживать пыль и грязь снижается по мере
загрязнения фильтрующего элемента, поэтому его надо периодически
менять. Периодичность замены фильтрующего элемента указана
в сервисной книжке.
ПРИМЕЧАНИЕ При работе в неблагоприятных условиях, например, при

•
эксплуатации автомобиля на пыльных дорогах и частом
использовании кондиционера, срок службы фильтра снижается.
Если подача воздуха резко уменьшилась или стали быстро
запотевать стекла, фильтр необходимо заменить.
Рекомендуется проверить систему в авторизованном сервисном
центре MITSUBISHI MOTORS.
