2015 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Начало движения и вождение автомобиля
4-85
4

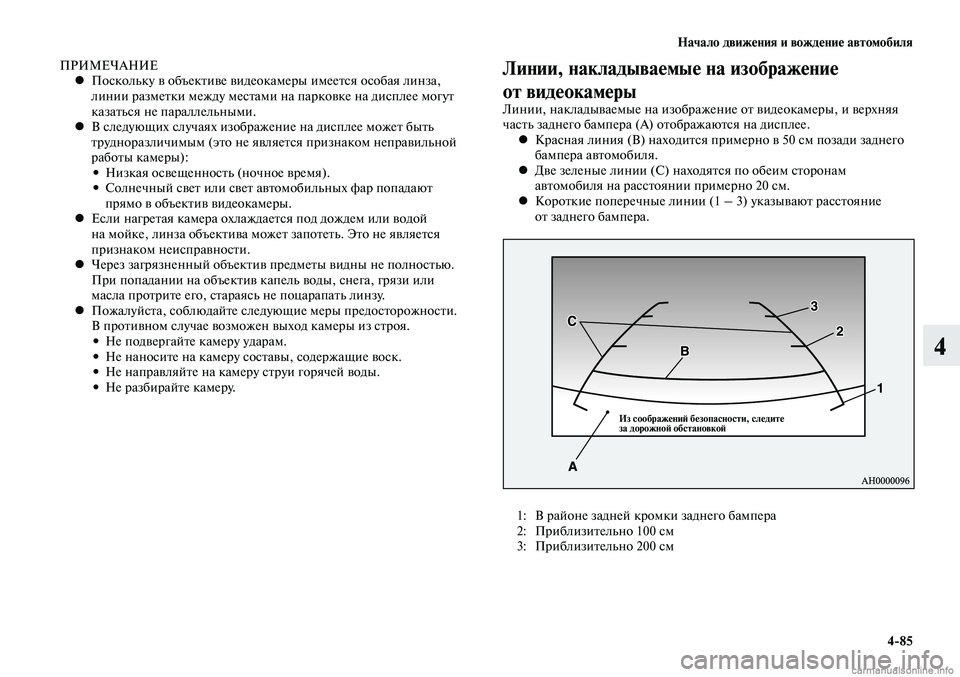

ПРИМЕЧАНИЕПоскольку в объективе видеокамеры имеется особая линза,

•
линии разметки между местами на парковке на дисплее могут
казаться не параллельными.
В следующих случаях изображение на дисплее может быть

•
трудноразличимым (это не является признаком неправильной
работы камеры):Низкая освещенность (ночное время).

•
Солнечный свет или свет автомобильных фар попадают

•
прямо в объектив видеокамеры.
Если нагретая камера охлаждается под дождем или водой

•
на мойке, линза объектива может запотеть. Это не является
признаком неисправности.
Через загрязненный объектив предметы видны не полностью.

•
При попадании на объектив капель воды, снега, грязи или
масла протрите его, стараясь не поцарапать линзу.
Пожалуйста, соблюдайте следующие меры предосторожности.

•
В противном случае возможен выход камеры из строя.
Не подвергайте камеру ударам.

•
Не наносите на камеру составы, содержащие воск.

•
Не направляйте на камеру струи горячей воды.

•
Не разбирайте камеру.

•Линии, накладываемые на изображение
от видеокамеры
Линии, накладываемые на изображение от видеокамеры, и верхняя
часть заднего бампера (А) отображаются на дисплее.
Красная линия (В) находится примерно в 50 см позади заднего

•
бампера автомобиля.
Две зеленые линии (С) находятся по обеим сторонам

•
автомобиля на расстоянии примерно 20 см.
Короткие поперечные линии (1 – 3) указывают расстояние

•
от заднего бампера.
1: В районе задней кромки заднего бампера
2: Приблизительно 100 см
3: Приблизительно 200 см
Из соображений безопасности, следите
за дорожной обстановкой

Начало движения и вождение автомобиля
4-86
4

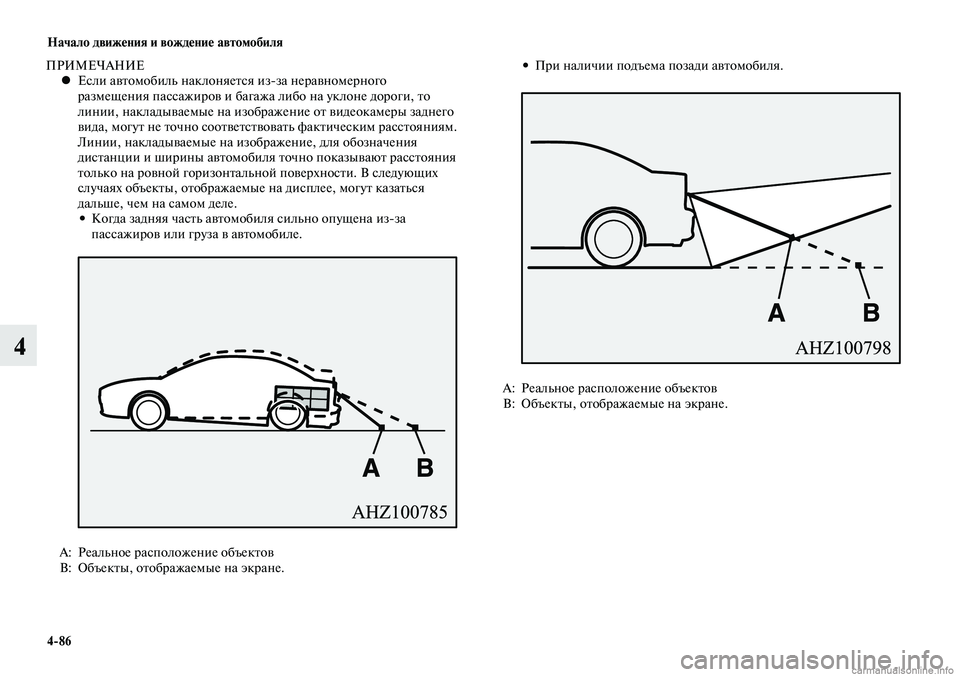

ПРИМЕЧАНИЕЕсли автомобиль наклоняется из-за неравномерного

•
размещения пассажиров и багажа либо на уклоне дороги, то
линии, накладываемые на изображение от видеокамеры заднего
вида, могут не точно соответствовать фактическим расстояниям.
Линии, накладываемые на изображение, для обозначения
дистанции и ширины автомобиля точно показывают расстояния
только на ровной горизонтальной поверхности. В следующих
случаях объекты, отображаемые на дисплее, могут казаться
дальше, чем на самом деле.Когда задняя часть автомобиля сильно опущена из-за

•
пассажиров или груза в автомобиле. При наличии подъема позади автомобиля.

•
A: Реальное расположение объектов
В: Объекты, отображаемые на экране.
A: Реальное расположение объектов
В: Объекты, отображаемые на экране.

Начало движения и вождение автомобиля
4-87
4

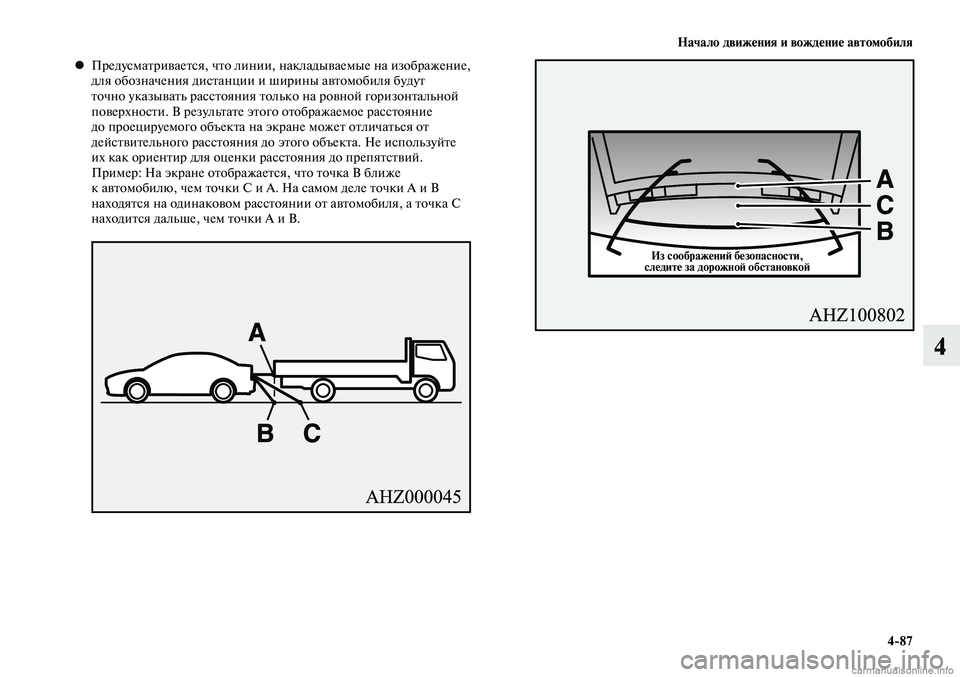

Предусматривается, что линии, накладываемые на изображение,

•
для обозначения дистанции и ширины автомобиля будут
точно указывать расстояния только на ровной горизонтальной
поверхности. В результате этого отображаемое расстояние
до проецируемого объекта на экране может отличаться от
действительного расстояния до этого объекта. Не используйте
их как ориентир для оценки расстояния до препятствий.
Пример: На экране отображается, что точка В ближе
к автомобилю, чем точки С и А. На самом деле точки А и В
находятся на одинаковом расстоянии от автомобиля, а точка С
находится дальше, чем точки А и В.
Из соображений безопасности,
следите за дорожной обстановкой

Начало движения и вождение автомобиля
4-88
4
Перевозка грузовE00609901149
Меры предосторожности при перевозке грузов
Запрещается располагать груз (багаж) выше уровня спинки

•
сиденья. Надежно закрепите груз, чтобы он не сместился при
движении автомобиля.
Помехи для обзора назад или смещение груза в салоне при
резком торможении могут стать причиной серьезной аварии и
тяжелых травм.
Тяжелый груз (багаж) следует размещать в передней части

•
автомобиля. При наличии тяжелого груза в задней части
автомобиля может ухудшиться управляемость.
ПРЕДОСТЕРЕЖЕНИЕ
Перевозка грузов на верхнем багажнике
Используйте верхний багажник, подходящий для установки на

•
автомобиле.
Не перевозите багаж непосредственно на крыше автомобиля.
При установке верхнего багажника соблюдайте инструкцию его
изготовителя.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕ Рекомендуется использовать оригинальный верхний багажник

•
MITSUBISHI, кронштейны которого имеют специальную
форму. Более подробную информацию можно получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
Кронштейны для установки верхнего багажника*Для установки верхнего багажника воспользуйтесь кронштейнами (А).Кронштейны (А) находятся под каждой из крышек (В).

Начало движения и вождение автомобиля
4-89
4

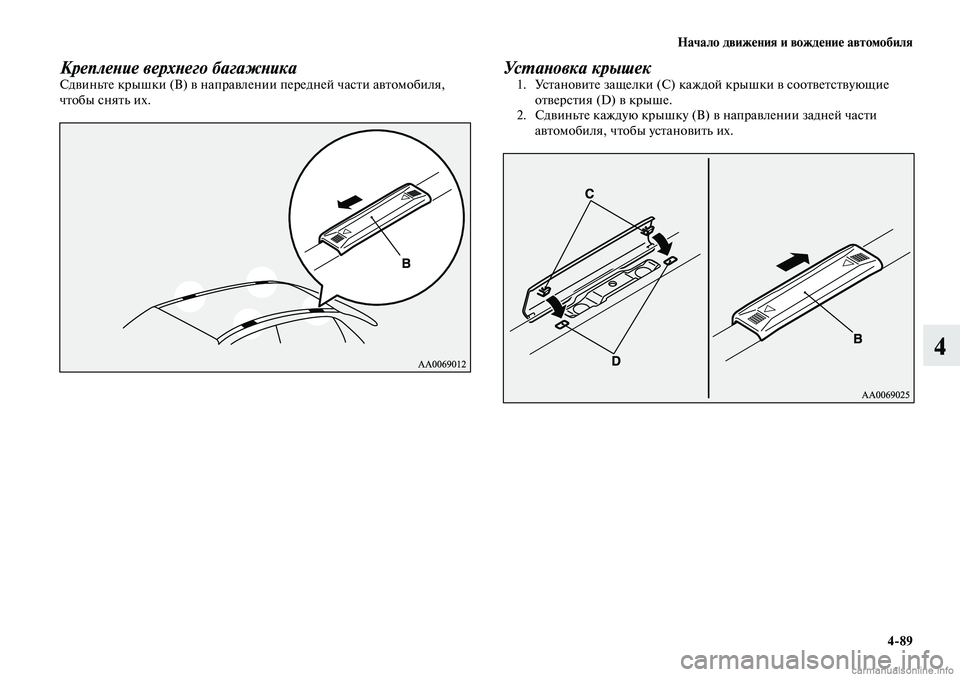

Крепление верхнего багажникаСдвиньте крышки (B) в направлении передней части автомобиля,
чтобы снять их.Установка крышек1. Установите защелки (C) каждой крышки в соответствующие
отверстия (D) в крыше.
2. Сдвиньте каждую крышку (B) в направлении задней части
автомобиля, чтобы установить их.

Начало движения и вождение автомобиля
4-90
4

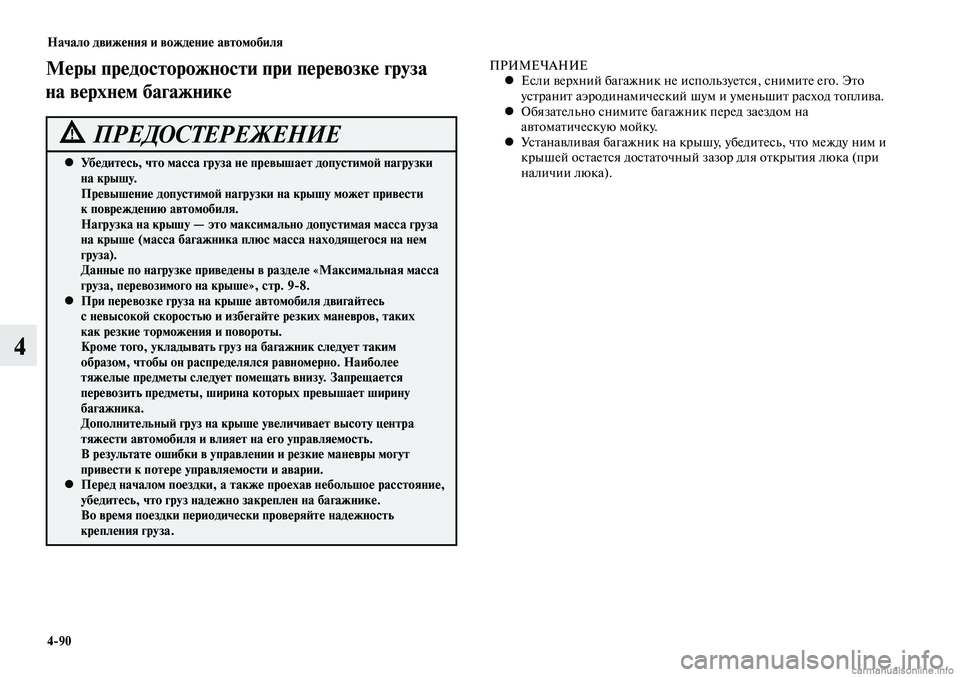

Меры предосторожности при перевозке груза
на верхнем багажнике
Убедитесь, что масса груза не превышает допустимой нагрузки

•
на крышу.
Превышение допустимой нагрузки на крышу может привести
к повреждению автомобиля.
Нагрузка на крышу — это максимально допустимая масса груза
на крыше (масса багажника плюс масса находящегося на нем
груза).
Данные по нагрузке приведены в разделе «Максимальная масса
груза, перевозимого на крыше», стр. 9-8.
При перевозке груза на крыше автомобиля двигайтесь

•
с невысокой скоростью и избегайте резких маневров, таких
как резкие торможения и повороты.
Кроме того, укладывать груз на багажник следует таким
образом, чтобы он распределялся равномерно. Наиболее
тяжелые предметы следует помещать внизу. Запрещается
перевозить предметы, ширина которых превышает ширину
багажника.
Дополнительный груз на крыше увеличивает высоту центра
тяжести автомобиля и влияет на его управляемость.
В результате ошибки в управлении и резкие маневры могут
привести к потере управляемости и аварии.
Перед началом поездки, а также проехав небольшое расстояние,

•
убедитесь, что груз надежно закреплен на багажнике.
Во время поездки периодически проверяйте надежность
крепления груза.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕ Если верхний багажник не используется, снимите его. Это

•
устранит аэродинамический шум и уменьшит расход топлива.
Обязательно снимите багажник перед заездом на

•
автоматическую мойку.
Устанавливая багажник на крышу, убедитесь, что между ним и

•
крышей остается достаточный зазор для открытия люка (при
наличии люка).

Начало движения и вождение автомобиля
4-91
4

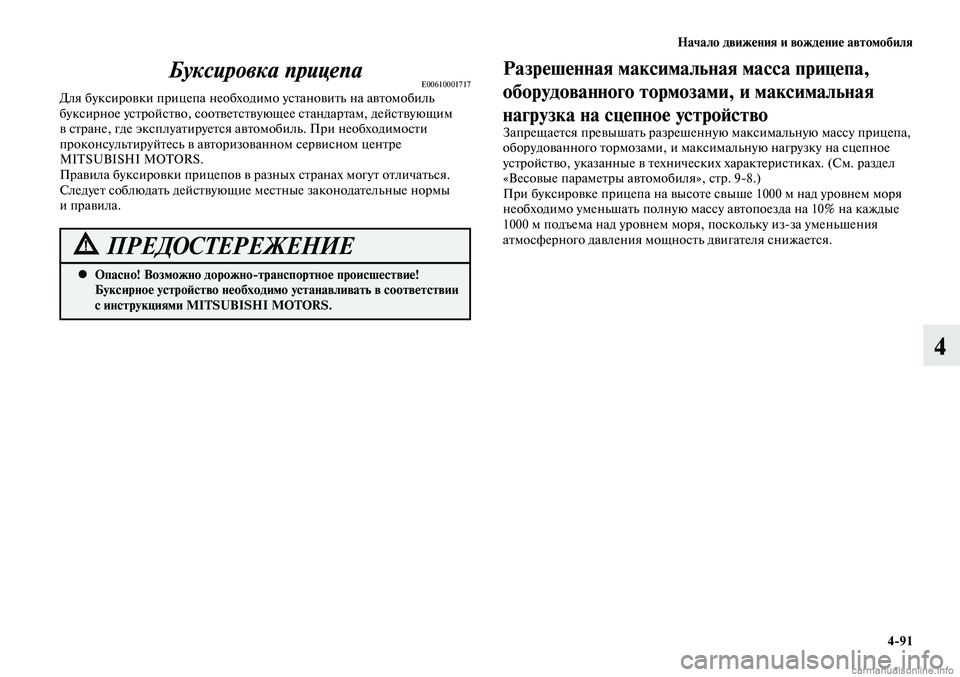

Опасно! Возможно дорожно-транспортное происшествие!

•
Буксирное устройство необходимо устанавливать в соответствии
с инструкциями MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
Разрешенная максимальная масса прицепа,
оборудованного тормозами, и максимальная
нагрузка на сцепное устройство
Запрещается превышать разрешенную максимальную массу прицепа,
оборудованного тормозами, и максимальную нагрузку на сцепное
устройство, указанные в технических характеристиках. (См. раздел
«Весовые параметры автомобиля», стр. 9-8.)
При буксировке прицепа на высоте свыше 1000 м над уровнем моря
необходимо уменьшать полную массу автопоезда на 10% на каждые
1000 м подъема над уровнем моря, поскольку из-за уменьшения
атмосферного давления мощность двигателя снижается.
Буксировка прицепаE00610001717 Для буксировки прицепа необходимо установить на автомобиль
буксирное устройство, соответствующее стандартам, действующим
в стране, где эксплуатируется автомобиль. При необходимости
проконсультируйтесь в авторизованном сервисном центре
MITSUBISHI MOTORS.
Правила буксировки прицепов в разных странах могут отличаться.
Следует соблюдать действующие местные законодательные нормы
и правила.

Начало движения и вождение автомобиля
4-92
4

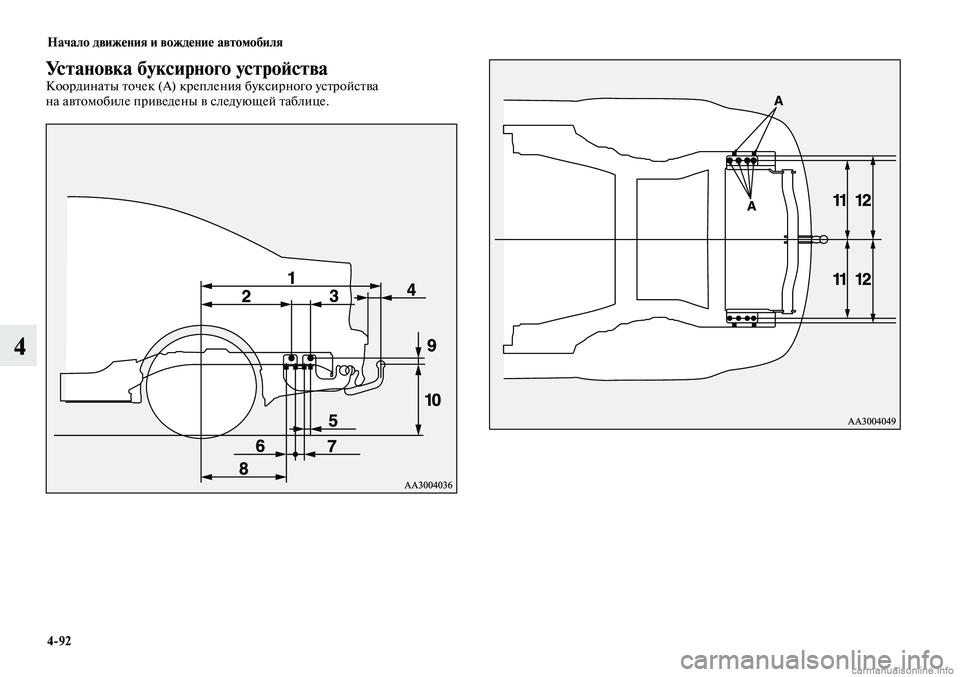

Установка буксирного устройстваКоординаты точек (А) крепления буксирного устройства
на автомобиле приведены в следующей таблице.
