2015 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Сиденья и ремни безопасности
2-21
2

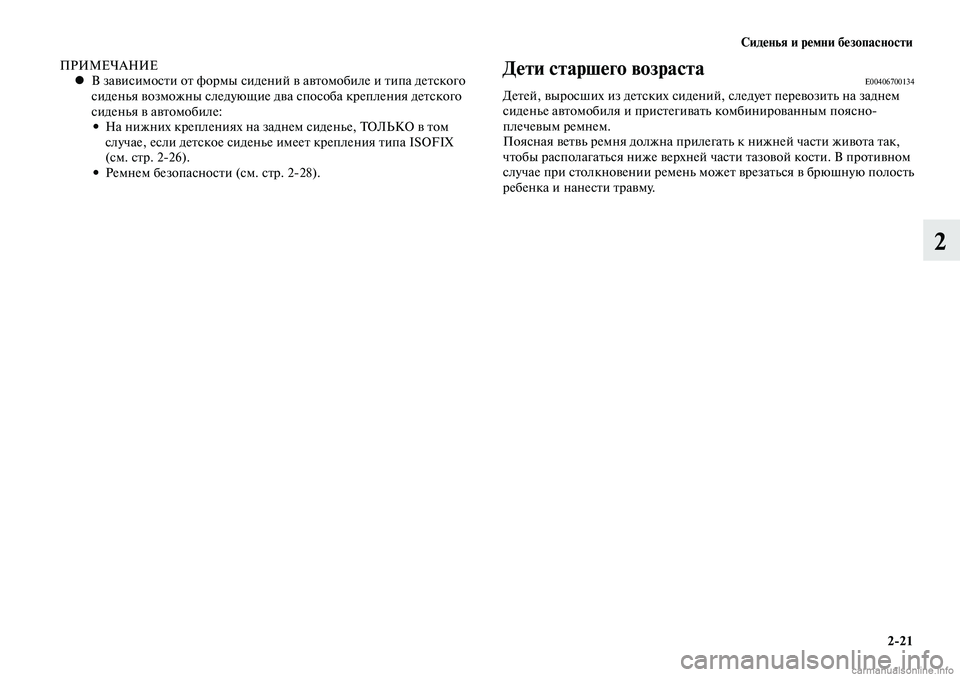

ПРИМЕЧАНИЕВ зависимости от формы сидений в автомобиле и типа детского

•
сиденья возможны следующие два способа крепления детского
сиденья в автомобиле:На нижних креплениях на заднем сиденье, ТОЛЬКО в том

•
случае, если детское сиденье имеет крепления типа ISOFIX
(см. стр. 2-26).
Ремнем безопасности (см. стр. 2-28).

•Дети старшего возрастаE00406700134Детей, выросших из детских сидений, следует перевозить на заднем
сиденье автомобиля и пристегивать комбинированным поясно-
плечевым ремнем.
Поясная ветвь ремня должна прилегать к нижней части живота так,
чтобы располагаться ниже верхней части тазовой кости. В противном
случае при столкновении ремень может врезаться в брюшную полость
ребенка и нанести травму.

Сиденья и ремни безопасности
2-22
2

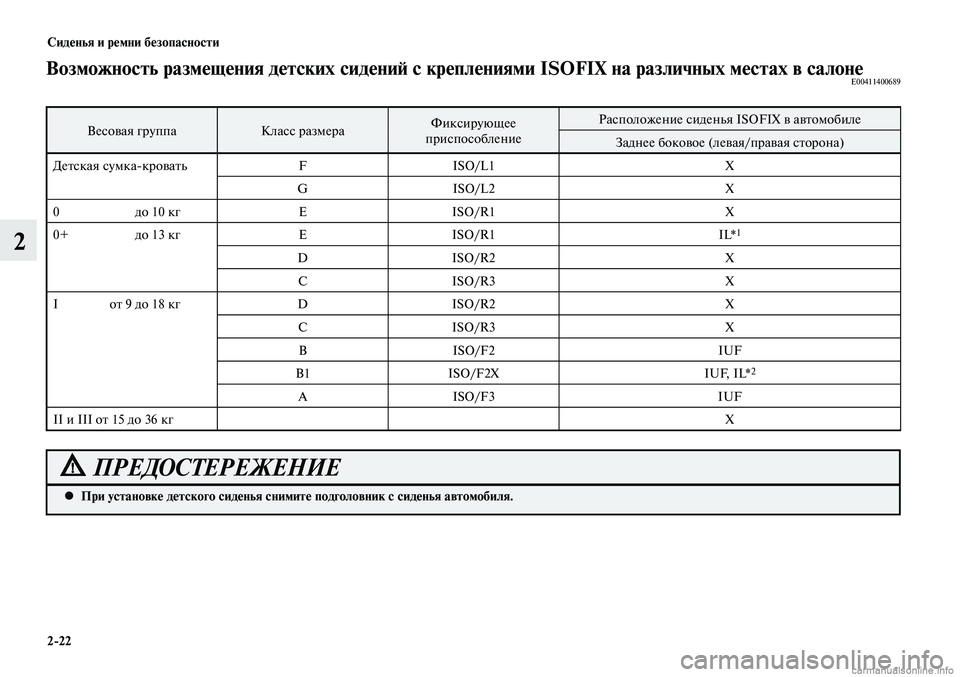

Возможность размещения детских сидений с креплениями ISOFIX на различных местах в салонеE00411400689
Весовая группаКласс размераФиксирующее
приспособление Расположение сиденья ISOFIX в автомобиле
Заднее боковое (левая/правая сторона)
Детская сумка-кровать FISO/L1 X
G ISO/L2 X
0 до 10 кг ЕISO/R1 X
0+ до 13 кг ЕISO/R1 IL*
1
DISO/R2 X
С ISO/R3 X
I от 9 до 18 кг DISO/R2 X
С ISO/R3 X
B ISO/F2 IUF
B1 ISO/F2X IUF, IL*
2
AISO/F3 IUF
II и III от 15 до 36 кг X
При установке детского сиденья снимите подголовник с сиденья автомобиля.

•
ПРЕДОСТЕРЕЖЕНИЕ

Сиденья и ремни безопасности
2-23
2

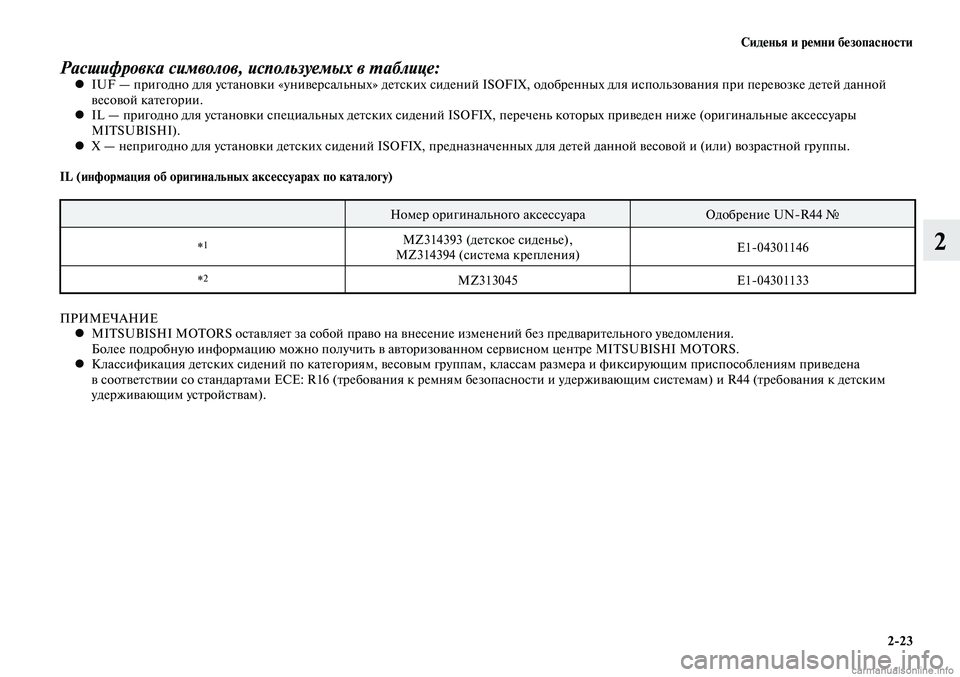

Расшифровка символов, используемых в таблице:IUF — пригодно для установки «универсальных» детских сидений ISOFIX, одобренных для использования при перевозке детей данной

•
весовой категории.
IL — пригодно для установки специальных детских сидений ISOFIX, перечень которых приведен ниже (оригинальные аксессуары

•
MITSUBISHI).
Х — непригодно для установки детских сидений ISOFIX, предназначенных для детей данной весовой и (или) возрастной группы.

•
IL (информация об оригинальных аксессуарах по каталогу)
Номер оригинального аксессуара Одобрение UN-R44 №
*
1MZ314393 (детское сиденье),
MZ314394 (система крепления) E1-04301146
*
2MZ313045 E1-04301133
ПРИМЕЧАНИЕ MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.

•
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
Классификация детских сидений по категориям, весовым группам, классам размера и фиксирующим приспособлениям приведена

•
в соответствии со стандартами ЕСЕ: R16 (требования к ремням безопасности и удерживающим системам) и R44 (требования к детским
удерживающим устройствам).

Сиденья и ремни безопасности
2-24
2

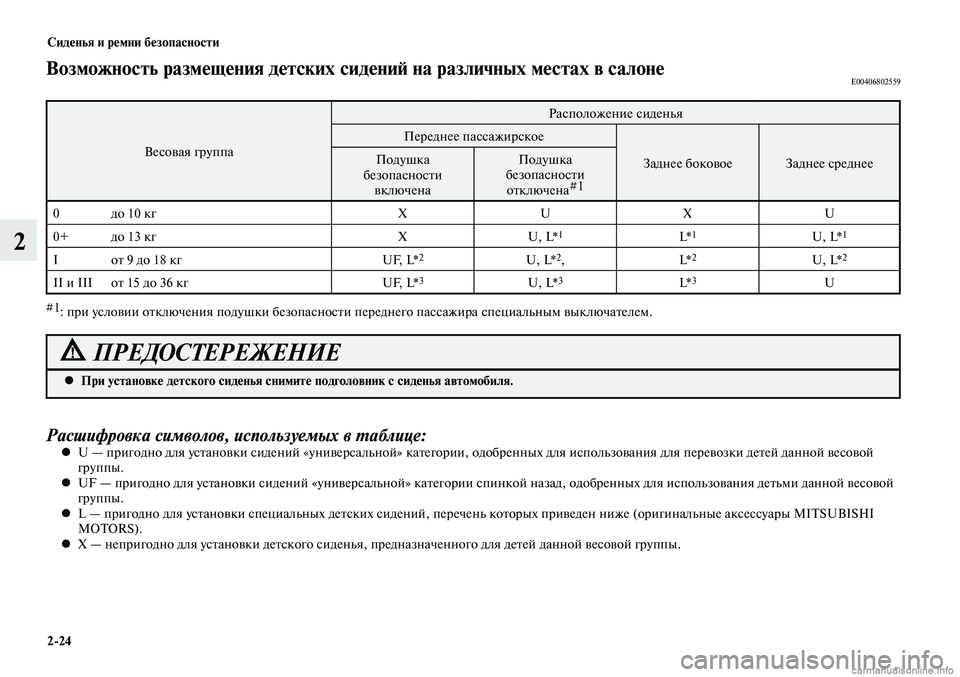

Возможность размещения детских сидений на различных местах в салонеE00406802559
Весовая группаРасположение сиденья
Переднее пассажирское
Заднее боковоеЗаднее среднее
Подушка
безопасности включена Подушка
безопасности отключена #1
0 до 10 кг XU XU
0+ до 13 кг XU, L*
1L*1U, L*1
I от 9 до 18 кг UF, L*2U, L*2,L*2U, L*2
II и III от 15 до 36 кг UF, L*3U, L*3L*3U
#1 : при условии отключения подушки безопасности переднего пассажира специальным выключателем.
При установке детского сиденья снимите подголовник с сиденья автомобиля.

•
ПРЕДОСТЕРЕЖЕНИЕ
Расшифровка символов, используемых в таблице:U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной весовой

•
группы.
UF — пригодно для установки сидений «универсальной» категории спинкой назад, одобренных для использования детьми данной весовой

•
группы.
L — пригодно для установки специальных детских сидений, перечень которых приведен ниже (оригинальные аксессуары MITSUBISHI

•
MOTORS).
Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.

•

Сиденья и ремни безопасности
2-25
2

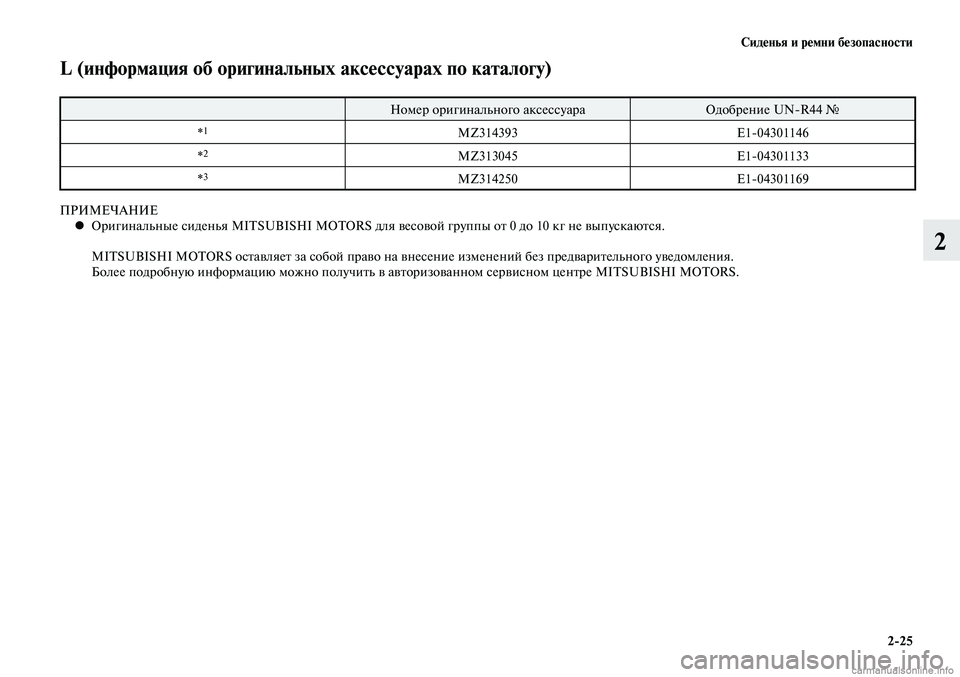

L (информация об оригинальных аксессуарах по каталогу)
Номер оригинального аксессуараОдобрение UN-R44 №
*
1MZ314393 E1-04301146
*
2MZ313045 E1-04301133
*
3MZ314250 E1-04301169
ПРИМЕЧАНИЕ Оригинальные сиденья MITSUBISHI MOTORS для весовой группы от 0 до 10 кг не выпускаются.

•

MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.

Сиденья и ремни безопасности
2-26
2

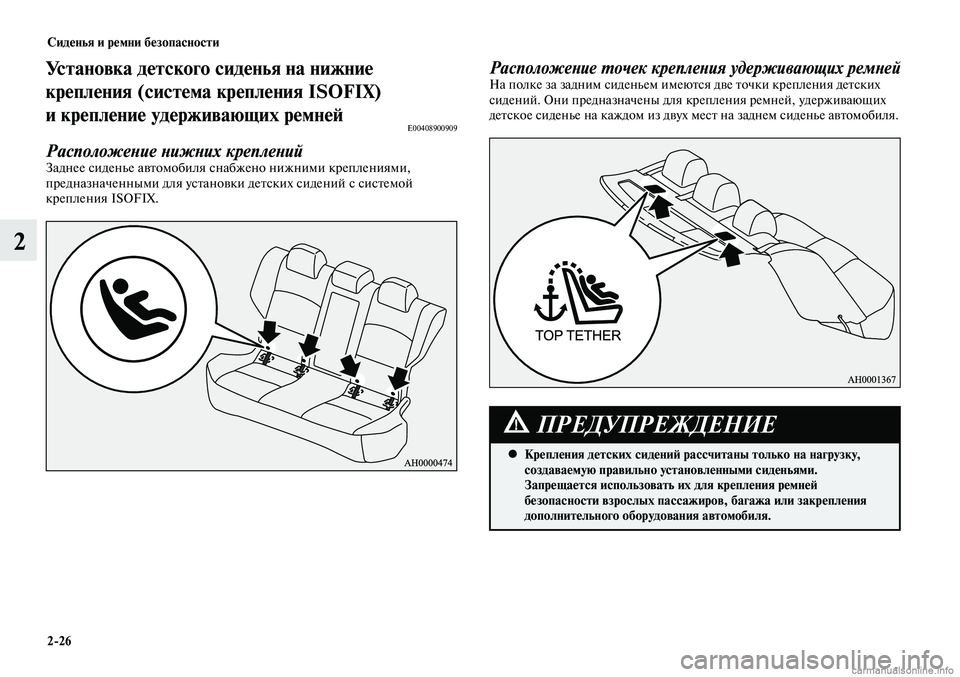

Установка детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепление удерживающих ремней
E00408900909
Расположение нижних крепленийЗаднее сиденье автомобиля снабжено нижними креплениями,
предназначенными для установки детских сидений с системой
крепления ISOFIX.
Расположение точек крепления удерживающих ремнейНа полке за задним сиденьем имеются две точки крепления детских
сидений. Они предназначены для крепления ремней, удерживающих
детское сиденье на каждом из двух мест на заднем сиденье автомобиля.
Крепления детских сидений рассчитаны только на нагрузку,

•
создаваемую правильно установленными сиденьями.
Запрещается использовать их для крепления ремней
безопасности взрослых пассажиров, багажа или закрепления
дополнительного оборудования автомобиля.
ПРЕДУПРЕЖДЕНИЕ

Сиденья и ремни безопасности
2-27
2

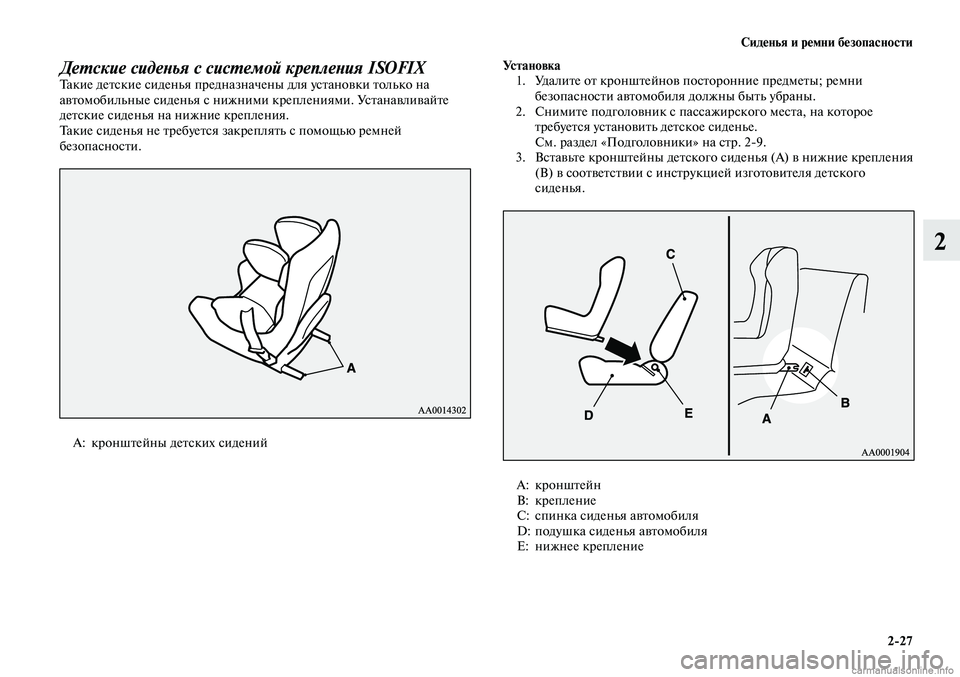

Детские сиденья с системой крепления ISOFIXТакие детские сиденья предназначены для установки только на
автомобильные сиденья с нижними креплениями. Устанавливайте
детские сиденья на нижние крепления.
Такие сиденья не требуется закреплять с помощью ремней
безопасности.А: кронштейны детских сидений
Установка
1. Удалите от кронштейнов посторонние предметы; ремни
безопасности автомобиля должны быть убраны.
2. Снимите подголовник с пассажирского места, на которое
требуется установить детское сиденье.
См. раздел «Подголовники» на стр. 2-9.
3. Вставьте кронштейны детского сиденья (А) в нижние крепления
(В) в соответствии с инструкцией изготовителя детского
сиденья.
А: кронштейн
В: крепление
C: спинка сиденья автомобиля
D: подушка сиденья автомобиля
Е: нижнее крепление

Сиденья и ремни безопасности
2-28
2
Если для установки детского сиденья требуется использовать ремень
крепления, закрепите ремень в соответствии с пунктами 4 и 5.
4. Откройте крышку в месте крепления ремня детского сиденья,
потянув ее рукой, как показано на рисунке.
5. Зацепите верхний крюк ремня (F) детского сиденья
за кронштейн крепления (G) и затяните верхнюю ветвь ремня
так, чтобы надежно закрепить сиденье.
Крепление детского сиденья с помощью
трехточечных ремней безопасности
(с инерционным механизмом блокировки)
E00407100728
6. Попытайтесь переместить детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.
Снятие
Снимите детское сиденье в соответствии с инструкцией изготовителя
детского сиденья.
Установка детского сиденья 1. Установите детское сиденье на желаемое сиденье автомобиля и
снимите подголовник с этого сиденья.
См. раздел «Подголовники» на стр. 2-9.
2. Пристегните ремень безопасности, чтобы закрепить детское
сиденье. При установке пряжки ремня в замок обязательно
должен быть слышен щелчок.
3. С помощью регулировочного зажима подтяните ремень.
