6-61
Održavanje i briga
Korisniþko održavanje
2. Iskljuþite elektriþni prikljuþak iz
žarulje tako da pritisnete jeziþac
prikljuþka i izvuþete prikljuþak.
3. Umetnite odvijaþ s ravnim završetkom
u otvor izmeÿu leüe i jedinice leüe,
zatim zakrenite odvijaþ kako bi se leüa
odvojila.4. Odvojite žarulju tako da je izvuþete.
5. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Prilikom zamjene žarulje uvijek
najprije odvojite konektor. Inaþe
može doüi do kratkog spoja u
elektriþnim i elektroniþkim ureÿajima.
PAŽNJA

6-62
Održavanje i briga
Korisniþko održavanje
Elektriþni sustav vozila zaštiüen je
osiguraþima.
Ako svjetla, dodatna oprema ili
upravljaþki ureÿaji ne rade, provjerite
odgovarajuüi osiguraþ strujnog kruga.
Ako osiguraþ pregori, unutrašnji element
üe se otopiti.
Ako isti osiguraþ opet izgori, ne koristite
sustav i posavjetujte se što prije sa
struþnim mehaniþarom, preporuþujemo
ovlaštenog Mazdinog servisera.
WZamjena osiguraþa
Zamjena osiguraþa na lijevoj strani
vozila
Ako elektriþni sustav ne radi, prvo
provjerite osiguraþe na lijevoj strani
vozila.
1. Provjerite je li vozilo ugašeno i ostali
prekidaþi iskljuþeni.
2. Otvorite poklopac ploþe s osiguraþima.
3. Izvucite osiguraþ s alatom za izvlaþenje
osiguraþa, koji se nalazi unutar poklopca
za osiguraþe u prostoru motora.
4. Pregledajte osiguraþ i zamijenite ga
ako je pregorio.
5. Stavite novi osiguraþ iste amperaže
i provjerite je li þvrsto prisjeda. Ako ne
prisjeda þvrsto, neka ga stavi struþni
mehaniþar. Preporuþujemo ovlaštenog
Mazdinog servisera.
Ako nemate rezervnih osiguraþa,
posudite jedan iz strujnog kruga koji
nije vezan uz upravljanje vozilom, kao
što je krug za AUDIO ili OUTLET.
Osiguraþi
Normalan Pregorio

6-63
Održavanje i briga
Korisniþko održavanje
6. Vratite poklopac i provjerite je li dobro
priþvršüen.
Zamjena osiguraþa ispod poklopca
motora
Ako prednja svjetla ili elektriþni dijelovi ne
rade, a osiguraþi u kabini nisu pregorjeli,
provjerite osiguraþe ispod poklopca
motora. Ako je osiguraþ pregorio, mora se
zamijeniti. Slijedite ove korake:
1. Provjerite je li vozilo ugašeno i ostali
prekidaþi iskljuþeni.
2. Uklonite poklopac kutije za osiguraþe.3. Ako je pregorio bilo koji osiguraþ
osim GLAVNOG, zamijenite ga
novims istom amperažom.
4. Vratite poklopac i provjerite je li dobro
priþvršüen. Osiguraþ uvijek zamijenite originalnim
Mazdinim osiguraþem ili nekim drugim
iste vrijednosti. U protivnom možete
oštetiti elektriþni sustav.
PAŽNJA
Nemojte sami mijenjati glavni
osiguraþ. Neka zamjenu obavi
ovlašteni Mazdin serviser:
Opasno je da sami mijenjate osiguraþ,
jer je nazivna struja GLAVNOG
osiguraþa visoka. Nepropisna
zamjena može izazvati strujni udar ili
kratki spoj, što može izazvati požar.
Normalan Pregorio
UPOZORENJE

6-64
Održavanje i briga
Korisniþko održavanje
WOpis ploþe s osiguraþima
Kutija s osiguraþima (u prostoru motora)
OPISVRIJEDNOSTI
OSIGURAýAZAŠTIûENA KOMPONENTA
1 ADD FAN GE 30 A Ventilator*
2 IG2 30 A Za zaštitu raznih strujnih krugova
3 INJECTOR 30 A Sustav upravljanja motorom*
4 FAN DE 40 A Ventilator*
5 P.WINDOW1 30 A Elektriþni prozori*
6— — —
7 ADD FAN DE 40 A Ventilator*
8 EVVT 20 A Sustav upravljanja motorom*
9 DEFOG 40 A Odmagljivaþ stražnjeg stakla
10 DCDC DE 40 A Za zaštitu raznih strujnih krugova*
11 FAN GE 30 A Ventilator*
12 EPB L 20 A Elektroniþka parkirna koþnica (LH)
13 AUDIO 40 A Audio sustav*
14 EPB R 20 A Elektroniþka parkirna koþnica (RH)
15 ENG.MAIN 40 A Sustav upravljanja motorom
16 ABS/DSC M 50 A ABS, dinamiþni sustav kontrole stabilnosti
17 50 A Za zaštitu raznih strujnih krugova
*Neki modeli.

6-65
Održavanje i briga
Korisniþko održavanje
OPISVRIJEDNOSTI
OSIGURAýAZAŠTIûENA KOMPONENTA
18 WIPER 20 A Brisaþ i peraþ vjetrobranskog stakla
19 HEATER 40 A Klima ureÿaj
20 DCDC REG 30 A Za zaštitu raznih strujnih krugova*
21 ENGINE.IG1 7,5 A Sustav upravljanja motorom
22 C/U IG1 15 A Za zaštitu raznih strujnih krugova
23H/L LOW L
HID L15 A Prednje kratko svjetlo (LR)
24 H/L LOW R 15 A Prednje kratko svjetlo (DR)
25 ENGINE3 15 A Sustav upravljanja motorom
26 ENGINE2 15 A Sustav upravljanja motorom
27 ENGINE1 15 A Sustav upravljanja motorom
28 AT 15 A Sustav upravljanja mjenjaþem
29 H/CLEAN 20 A Peraþ prednjih svjetala*
30 A/C 7,5 A Klima ureÿaj
31 AT PUMP 15 A Sustav upravljanja mjenjaþem*
32 STOP 10 A Koþiona svjetla, stražnje svjetlo za maglu*
33 R.WIPER 15 A Brisaþ stražnjeg prozora
34 H/L HI 20 A Duga prednja svjetla
35 HID R 15 A —
36 FOG 15 A Prednja svjetla za maglu*
37 7,5 A Sustav upravljanja motorom
38 AUDIO2 7,5 A Audio sustav
39 GLOW SIG 5 A Sustav upravljanja motorom*
40 METER2 7,5 A Ploþa s instrumentima
41 METER1 10 A Ploþa s instrumentima
42 SRS1 7,5 A Zraþni jastuk
43 BOSE 25 A
Model sustava sa zvuþnom opremom Bose
®*
44 AUDIO1 15 A Audio sustav
45 ABS/DSC S 30 A ABS, dinamiþni sustav kontrole stabilnosti
46 FUEL PUMP 15 A Sustav za gorivo*
47 FUEL WARM 25 A Grijaþ za gorivo*
48 TAIL 15 AStražnja svjetla, pozicijska svjetla, svjetla za registarsku
ploþicu
49 FUEL PUMP2 25 A —
50 HAZARD 25 A Trepereüa svjetla za opasnost, svjetla pokazivaþa smjera
51 DRL 15 A Dnevna svjetla*
52 R.OUTLET2 15 A Utiþnice za dodatke
53 HORN 15 A Sirena
54 ROOM 15 A Stropno svjetlo
*Neki modeli.

6-66
Održavanje i briga
Korisniþko održavanje
Blok osiguraþa (lijeva strana)
OPISVRIJEDNOSTI
OSIGURAýAZAŠTIûENA KOMPONENTA
1 P.SEAT D 30 A Sjedalo s elektromotorom*
2 P.WINDOW3 30 A Elektriþni prozori*
3 R.OUTLET3 15 A —
4 P.WINDOW2 25 A Elektriþni prozori
5 SRS2/ESCL 15 A Elektroniþka blokada upravljaþa
6D.LOCK 25 AElektriþno zakljuþavanje vrata
7 SEAT WARM 20 A Grijaþ sjedala*
8 SUNROOF 10 A Krovni prozor*
9 F.OUTLET 15 A Utiþnice za dodatke
10 MIRROR 7,5 A Elektriþno podešavanje zrcala
11 R.OUTLET1 15 A Utiþnice za dodatke
12 — — —
13 — — —
14 — — —
15 — — —
16 — — —
17 M.DEF 7,5 A Odmagljivaþ zrcala*
18 — — —
19 — — —
*Neki modeli.

6-67
Održavanje i briga
Korisniþko održavanje
OPISVRIJEDNOSTI
OSIGURAýAZAŠTIûENA KOMPONENTA
20 AT IND 7,5 A Pokazatelj pomaka automatskog mjenjaþa*
21 P.SEAT P 30 A Sjedalo s elektromotorom*
*Neki modeli.

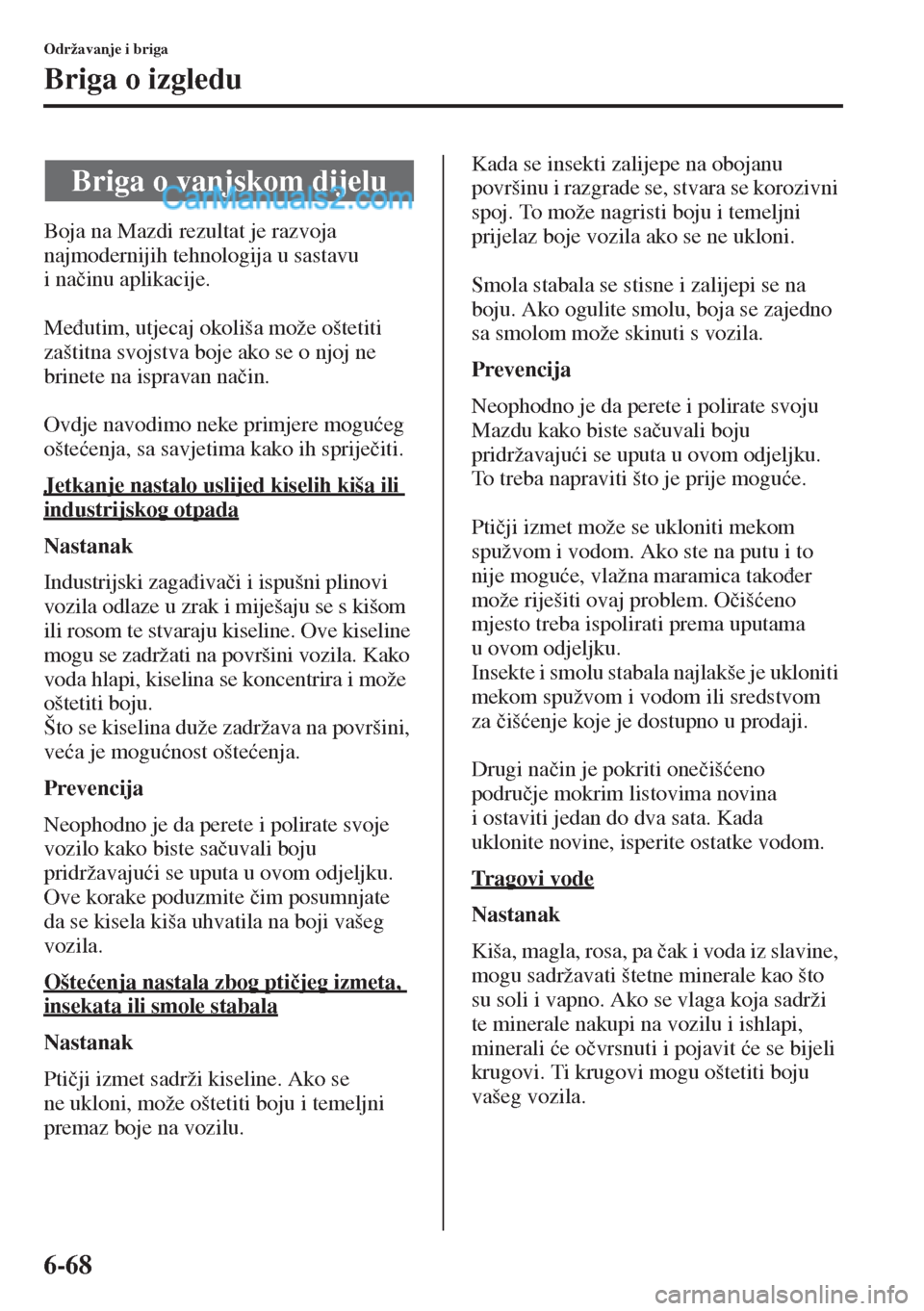

6-68
Održavanje i briga
Briga o izgledu
Boja na Mazdi rezultat je razvoja
najmodernijih tehnologija u sastavu
inaþinu aplikacije.
Meÿutim, utjecaj okoliša može oštetiti
zaštitna svojstva boje ako se o njoj ne
brinete na ispravan naþin.
Ovdje navodimo neke primjere moguüeg
ošteüenja, sa savjetima kako ih sprijeþiti.
Jetkanje nastalo uslijed kiselih kiša ili
industrijskog otpada
Nastanak
Industrijski zagaÿivaþi i ispušni plinovi
vozila odlaze u zrak i miješaju se s kišom
ili rosom te stvaraju kiseline. Ove kiseline
mogu se zadržati na površini vozila. Kako
voda hlapi, kiselina se koncentrira i može
oštetiti boju.
Što se kiselina duže zadržava na površini,
veüa je moguünost ošteüenja.
Prevencija
Neophodno je da perete i polirate svoje
vozilo kako biste saþuvali boju
pridržavajuüi se uputa u ovom odjeljku.
Ove korake poduzmite þim posumnjate
da se kisela kiša uhvatila na boji vašeg
vozila.
Ošteüenja nastala zbog ptiþjeg izmeta,
insekata ili smole stabala
Nastanak
Ptiþji izmet sadrži kiseline. Ako se
ne ukloni, može oštetiti boju i temeljni
premaz boje na vozilu.Kada se insekti zalijepe na obojanu
površinu i razgrade se, stvara se korozivni
spoj. To može nagristi boju i temeljni
prijelaz boje vozila ako se ne ukloni.
Smola stabala se stisne i zalijepi se na
boju. Ako ogulite smolu, boja se zajedno
sa smolom može skinuti s vozila.
Prevencija
Neophodno je da perete i polirate svoju
Mazdu kako biste saþuvali boju
pridržavajuüi se uputa u ovom odjeljku.
To treba napraviti što je prije moguüe.
Ptiþji izmet može se ukloniti mekom
spužvom i vodom. Ako ste na putu i to
nije moguüe, vlažna maramica takoÿer
može riješiti ovaj problem. Oþišüeno
mjesto treba ispolirati prema uputama
u ovom odjeljku.
Insekte i smolu stabala najlakše je ukloniti
mekom spužvom i vodom ili sredstvom
zaþišüenje koje je dostupno u prodaji.
Drugi naþin je pokriti oneþišüeno
podruþje mokrim listovima novina
i ostaviti jedan do dva sata. Kada
uklonite novine, isperite ostatke vodom.
Tragovi vode
Nastanak
Kiša, magla, rosa, pa þak i voda iz slavine,
mogu sadržavati štetne minerale kao što
su soli i vapno. Ako se vlaga koja sadrži
te minerale nakupi na vozilu i ishlapi,
minerali üe oþvrsnuti i pojavit üe se bijeli
krugovi. Ti krugovi mogu oštetiti boju
vašeg vozila.
Briga o vanjskom dijelu
