2015 MAZDA MODEL CX-5 Upute za uporabu (in Crotian)

6-53
Održavanje i briga
Korisniþko održavanje
3.(Desna strana)
Izvucite spremnik tekuüine za pranje
stakala iz vodilice.
4. Odvojite brtveni pokrov.
5. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu
i uklonite je.6. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
(Bez svjetala u vožnji)
1. Provjerite je li vozilo ugašeno
i prekidaþ za prednja svjetla iskljuþen.
2. Podignite poklopac motora.
3.(Desna strana)
Izvucite spremnik tekuüine za pranje
stakala iz vodilice.
4. Iskljuþite prikljuþak iz jedinice tako
da prstom pritisnete jeziþac prikljuþka
i prikljuþak povuþete prema dolje.
Spremnik tekućine za
pranje vjetrobranskog stakla Vodič
Spremnik tekućine za
pranje vjetrobranskog stakla Vodič

6-54
Održavanje i briga
Korisniþko održavanje
5. Okrenite sklop žarulje i grla kako biste
ga izvadili. Pažljivo uklonite žarulju iz
grla u kuüištu svjetala, lagano je
izvlaþeüi iz grla.
6. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Svjetla prednjeg pokazivaþa smjera,
svjetla pozicije (s halogenim svjetlima)
1. Provjerite je li vozilo ugašeno i
prekidaþ za prednja svjetla iskljuþen.
2. Ako mijenjate desnu žarulju, upalite
motor, okrenite volan do kraja udesno
i iskljuþite motor. Ako mijenjate lijevu
žarulju, kolo upravljaþa okrenite na
lijevu stranu.3. Povucite središte svakog plastiþnog
držaþa i uklonite držaþe.
4. Okrenite vijak u smjeru suprotnom od
smjera kazaljke na satu i uklonite ga te
djelomiþno skinite blatobran.
5. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na satu
i uklonite je.
6. Odvojite žarulju od grla.
MontažaDemontaža

6-55
Održavanje i briga
Korisniþko održavanje
Svjetla prednjih pokazivaþa smjera
Pozicijska svjetla
7. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Prednja svjetla za maglu (s LED
svjetlima)
LED svjetlo se ne može zamijeniti
pojedinaþno jer je to integrirana jedinica.
LED svjetlo mora se zamijeniti s jedinicom.
Preporuþujemo odlazak u ovlašteni Mazdin
servis kada je potrebna zamjena.
Prednja svjetla za maglu (s halogenim
svjetlima)*
1. Provjerite je li vozilo ugašeno
iprekidaþ za prednja svjetla iskljuþen.2. Ako mijenjate desnu žarulju, upalite
motor, okrenite volan do kraja udesno
i iskljuþite motor. Ako mijenjate lijevu
žarulju, kolo upravljaþa okrenite na
lijevu stranu.
3. Povucite središte svakog plastiþnog
držaþa i uklonite držaþe.
4. Okrenite vijak u smjeru suprotnom od
smjera kazaljke na satu i uklonite ga te
djelomiþno skinite blatobran.
MontažaDemontaža
*Neki modeli.

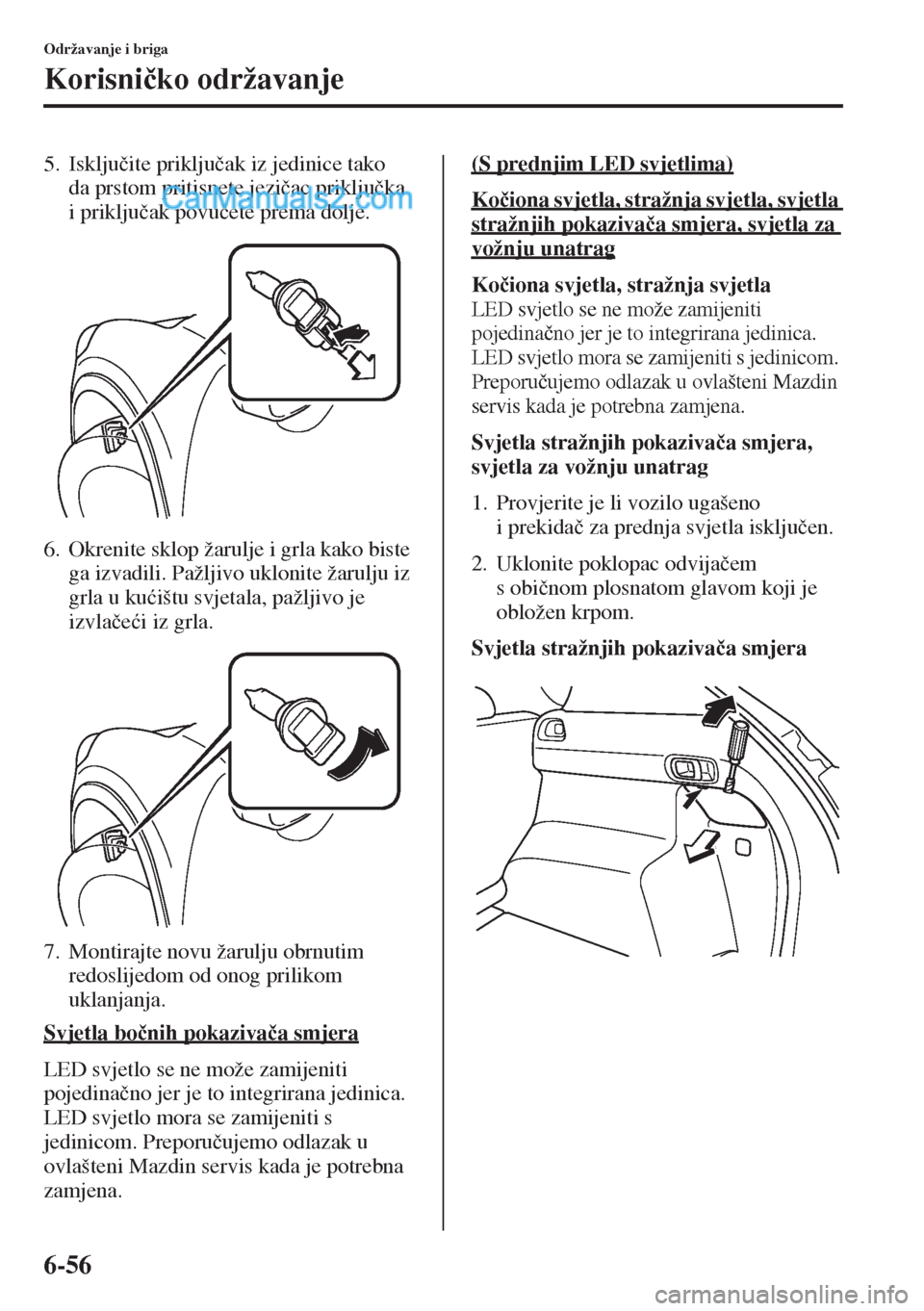

6-56
Održavanje i briga
Korisniþko održavanje
5. Iskljuþite prikljuþak iz jedinice tako
da prstom pritisnete jeziþac prikljuþka
i prikljuþak povuþete prema dolje.
6. Okrenite sklop žarulje i grla kako biste
ga izvadili. Pažljivo uklonite žarulju iz
grla u kuüištu svjetala, pažljivo je
izvlaþeüi iz grla.
7. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Svjetla boþnih pokazivaþa smjera
LED svjetlo se ne može zamijeniti
pojedinaþno jer je to integrirana jedinica.
LED svjetlo mora se zamijeniti s
jedinicom. Preporuþujemo odlazak u
ovlašteni Mazdin servis kada je potrebna
zamjena.(S prednjim LED svjetlima)
Koþiona svjetla, stražnja svjetla, svjetla
stražnjih pokazivaþa smjera, svjetla za
vožnju unatrag
Koþiona svjetla, stražnja svjetla
LED svjetlo se ne može zamijeniti
pojedinaþno jer je to integrirana jedinica.
LED svjetlo mora se zamijeniti s jedinicom.
Preporuþujemo odlazak u ovlašteni Mazdin
servis kada je potrebna zamjena.
Svjetla stražnjih pokazivaþa smjera,
svjetla za vožnju unatrag
1. Provjerite je li vozilo ugašeno
iprekidaþ za prednja svjetla iskljuþen.
2. Uklonite poklopac odvijaþem
sobiþnom plosnatom glavom koji je
obložen krpom.
Svjetla stražnjih pokazivaþa smjera

6-57
Održavanje i briga
Korisniþko održavanje
Svjetla za vožnju unatrag
3. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na
satu i uklonite je.
4. Odvojite žarulju od grla.
Svjetla stražnjih pokazivaþa smjera
Svjetla za vožnju unatrag5. Montirajte novu žarulju obrnutim redo-
slijedom od onog prilikom uklanjanja.
(S halogenim svjetlima)
Koþiona svjetla/stražnja svjetla, Stražnja
svjetla pokazivaþa smjera, Stražnja
svjetla (na strani stražnjih podiznih vrata), Svjetla za vožnju unatrag
1. Provjerite je li vozilo ugašeno
i prekidaþ za prednja svjetla iskljuþen.
2. Uklonite poklopac odvijaþem
s obiþnom plosnatom glavom koji
je obložen krpom.
Svjetla koþnica/Stražnja svjetla, svjetla
stražnjih pokazivaþa smjera
Stražnja svjetla (na strani stražnjih
podiznih vrata), Svjetla za vožnju unatrag
3. Okrenite žarulju i grlo u smjeru suprotnom
od smjera kazaljke na satu i uklonite je.

6-58
Održavanje i briga
Korisniþko održavanje
4. Odvojite žarulju od grla.
Koþiona svjetla/stražnja svjetla
Svjetla stražnjih pokazivaþa smjera
Stražnja svjetla (na strani stražnjih
podiznih vrata)Svjetla za vožnju unatrag
5. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Stražnje svjetlo za maglu*
1. Provjerite je li vozilo ugašeno
iprekidaþ za prednja svjetla iskljuþen.
2. Povucite središte svakog plastiþnog
držaþa i uklonite držaþe i poklopac.
3. Okrenite žarulju i grlo u smjeru
suprotnom od smjera kazaljke na
satu i uklonite je.
Demontaža
Montaža
*Neki modeli.

6-59
Održavanje i briga
Korisniþko održavanje
4. Odvojite žarulju od grla.
5. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Tr eüe koþiono svjetlo
LED svjetlo se ne može zamijeniti
pojedinaþno jer je to integrirana jedinica.
LED svjetlo mora se zamijeniti s jedinicom.
Preporuþujemo odlazak u ovlašteni Mazdin
servis kada je potrebna zamjena.
Svjetla za registarsku ploþicu
1. Provjerite je li vozilo ugašeno
iprekidaþ za prednja svjetla iskljuþen.
2. Umotajte odvijaþ s obiþnom plosnatom
glavom u mekanu krpu kako biste
sprijeþili ošteüenje leüa, zatim pažljivo
uklonite leüe tako što üete pažljivo
podignuti rub leüe odvijaþem
sobiþnom plosnatom glavom.3. Odvojite žarulju tako da je izvuþete.
4. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
WZamjena žarulja unutarnjih
svjetala
Gornje svjetlo (prednje)/svjetla za
þitanje karte, Stražnje svjetlo za þitanje
karte, Svjetla osobnog zrcala*
1. Umotajte mali odvijaþ s obiþnom
plosnatom glavom u mekanu krpu kako
biste sprijeþili ošteüenje leüa, zatim
pažljivo uklonite leüe tako što üete
pažljivo podignuti rub leüe odvijaþem
s obiþnom plosnatom glavom.
2. Odvojite žarulju tako da je izvuþete.
Gornje svjetlo (prednje)/svjetla za
þitanje karte
*Neki modeli.

6-60
Održavanje i briga
Korisniþko održavanje
Stražnja svjetla za þitanje karteSvjetla osobnih zrcala
3. Montirajte novu žarulju obrnutim
redoslijedom od onog prilikom
uklanjanja.
Svjetlo prtljažnika
1. Umotajte mali odvijaþ s obiþnom
plosnatom glavom u mekanu krpu kako
biste sprijeþili ošteüenje leüa, zatim
pažljivo uklonite jedinicu s leüom tako
što üete pažljivo podignuti rub leüe
odvijaþem s obiþnom plosnatom
glavom.
