2015 MAZDA MODEL CX-3 Brukerhåndbok (in Norwegian)

Frontlys (nærlys)
Frontlys (fjernlys)
Frontlys (Fjernlys)/Kjørelys*
Kjørelys, parkeringslys
Parkeringslys
Tåkelys foran*
Blinklys foran
Blinklys på siden
Bremselys/baklys
Blinklys bak
Baklys*
Ryggelys
Tåkebaklys (modeller med høyreratt)*
Tåkebaklys (modeller med venstreratt)*
Høytmontert bremselys
Registeringsskiltlys
Taklys (foran)/kartlamper
Ta k l y s ( b a k )
Bagasjeromslys
Vedlikehold og pleie
Vedlikehold utført av eier
*Noen modeller.6-47

ADVARSEL
Du må aldri berøre glassdelen av
halogenpæren med bare hender og
alltid ha på deg vernebriller når du
håndterer eller arbeider rundt pærene:
Når en halogenpære går i stykker er
det farlig. Disse pærene inneholder
gass under trykk. Hvis en går i stykker,
vil den eksplodere og flyvende glass
kan gjøre alvorlig skade.
Hvis glassdelen berøres med hendene,
kan fett fra huden gjøre at pæren
overopphetes og at den eksploderer
når den tennes.
Hold alltid halogenpærer godt utenfor
barns rekkevidde:
Å leke med en halogenpære er farlig.
Å slippe en halogenpære i bakken
eller ødelegge den på noen måte kan
føre til alvorlige skader.
MERKNAD
•For å skifte pære må du kontakte et
verksted, vi anbefaler et autorisert
Mazda-verksted.
•Hvis halogenpæren berøres ved et
uhell, må den rengjøres med
pussealkohol før den brukes.
•Bruk beskyttelsesdekslet og esken til
å kaste den gamle pæren. Dette bør
du gjøre med en gang og slik at den
er utenfor barns rekkevidde.
tSkifte utvendige lyspærer
Frontlys (med LED-frontlykter)
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet.
LED-pæren må skiftes ut sammen med
enheten. Vi anbefaler at du lar et autorisert
Mazda-verkstedskifte ut pærene når det er
nødvendig.
Frontlys (Med halogenfrontlykter)
Fjernlyspærer (med kjørelys)/kjørelys*
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Løft opp panseret.
3. Drei dekselet mot klokken for å fjerne
det.

4. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.

Vedlikehold og pleie
Vedlikehold utført av eier
6-48*Noen modeller.

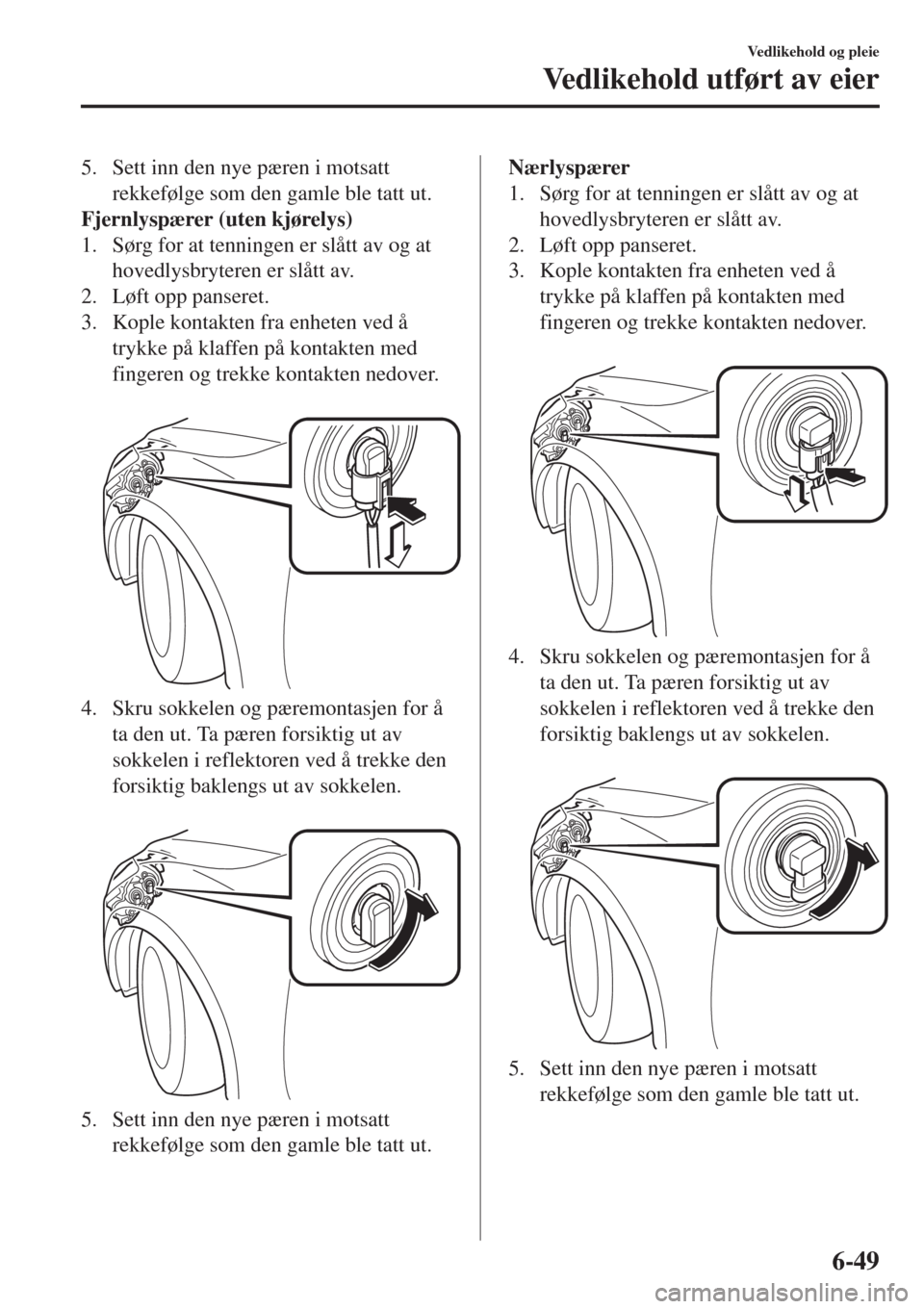

5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Fjernlyspærer (uten kjørelys)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Løft opp panseret.
3. Kople kontakten fra enheten ved å
trykke på klaffen på kontakten med
fingeren og trekke kontakten nedover.

4. Skru sokkelen og pæremontasjen for å
ta den ut. Ta pæren forsiktig ut av
sokkelen i reflektoren ved å trekke den
forsiktig baklengs ut av sokkelen.

5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Nærlyspærer
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Løft opp panseret.
3. Kople kontakten fra enheten ved å
trykke på klaffen på kontakten med
fingeren og trekke kontakten nedover.

4. Skru sokkelen og pæremontasjen for å
ta den ut. Ta pæren forsiktig ut av
sokkelen i reflektoren ved å trekke den
forsiktig baklengs ut av sokkelen.

5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-49

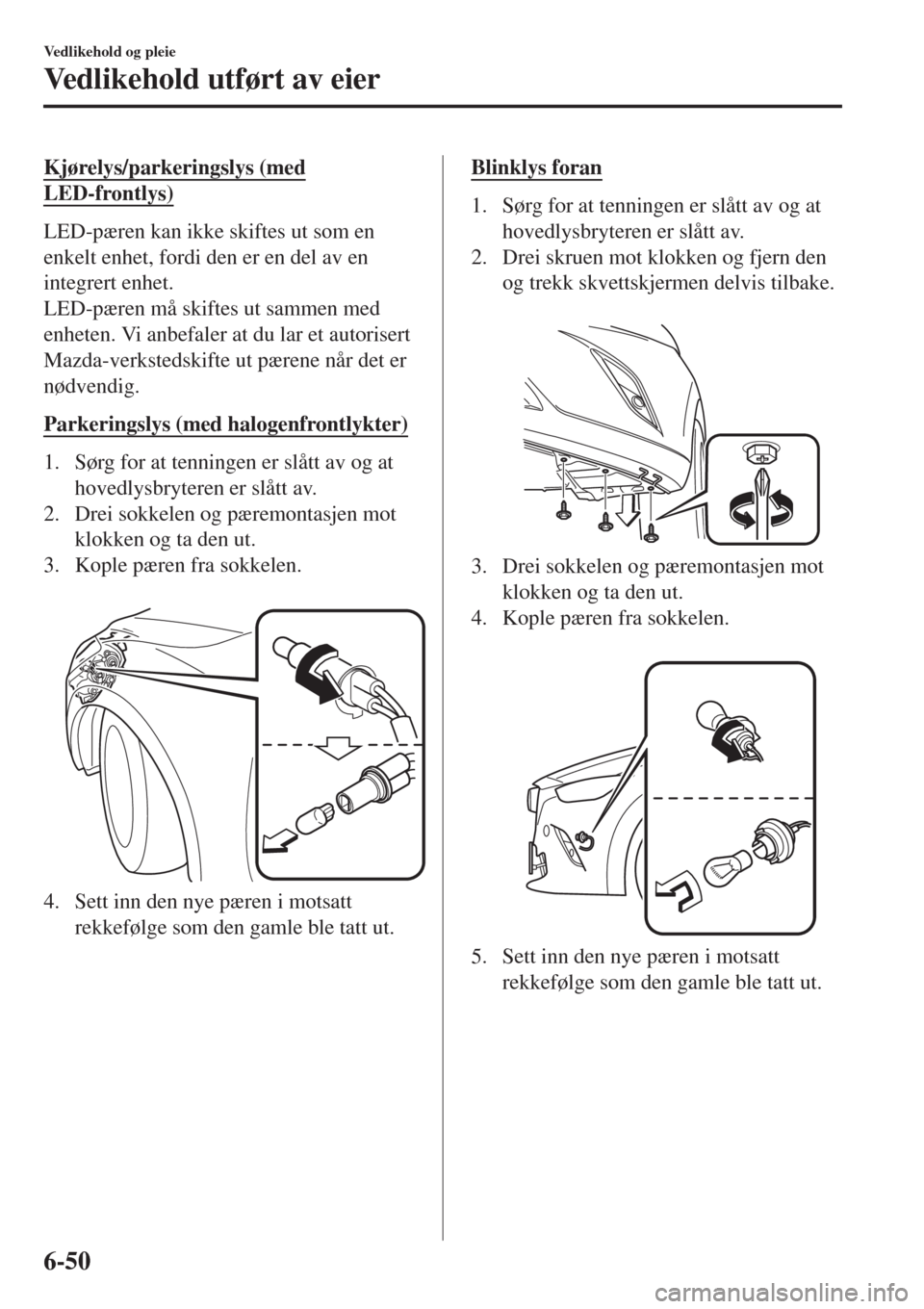

Kjørelys/parkeringslys (med
LED-frontlys)
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet.
LED-pæren må skiftes ut sammen med
enheten. Vi anbefaler at du lar et autorisert
Mazda-verkstedskifte ut pærene når det er
nødvendig.
Parkeringslys (med halogenfrontlykter)
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
3. Kople pæren fra sokkelen.

4. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Blinklys foran
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Drei skruen mot klokken og fjern den
og trekk skvettskjermen delvis tilbake.

3. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
4. Kople pæren fra sokkelen.

5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-50

Sideblinklys, høytmontert bremselys,
tåkelys foran*, baklys (med
LED-frontlys)
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet.
LED-pæren må skiftes ut sammen med
enheten. Vi anbefaler at du lar et autorisert
Mazda-verkstedskifte ut pærene når det er
nødvendig.
Blinklys bak, bremselys/baklys
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Skru boltene mot klokken og ta dem
ut.

3. Trekk enheten bakover for å fjerne
den.

4. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
5. Kople pæren fra sokkelen.
Blinklys bak

Bremselys/baklys
(LED-type)
LED-pæren kan ikke skiftes ut som en
enkelt enhet, fordi den er en del av en
integrert enhet.
LED-pæren må skiftes ut sammen med
enheten. Vi anbefaler at du lar et
autorisert Mazda-verkstedskifte ut
pærene når det er nødvendig.
Vedlikehold og pleie
Vedlikehold utført av eier
*Noen modeller.6-51

(Pæretype)

6. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Ryggelys
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Ta av dekselet.

3. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
4. Kople pæren fra sokkelen.

5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-52

Tåkebaklys*
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Trekk i midten av hver plastholder og
fjern holderne.
3. Ta av dekselet.

Fjerne
Montere
4. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.
5. Kople pæren fra sokkelen.

6. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Skiltlys
1. Sørg for at tenningen er slått av og at
hovedlysbryteren er slått av.
2. Ta av dekselet.

3. Drei sokkelen og pæremontasjen mot
klokken og ta den ut.

4. Kople pæren fra sokkelen.
5. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
*Noen modeller.6-53

tSkifte innvendige lyspærer
Taklys (foran)/kartlamper, taklys (bak)
1. Pakk inn en liten, flat skrutrekker i en
myk klut for å forhindre skade på
glasset, og ta av glasset ved å vippe
opp kanten av glasset med den flate
skrutrekkeren.
2. Kople fra pæren ved å trekke den ut.
Taklys (foran)/kartlamper


Taklys (bak)

Kant
3. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Bagasjeromslys
1. Vikle en liten, flat skrutrekker i en myk
klut for å forhindre skade på glasset,
stikk den under kanten på glassenheten
og vipp glassenheten forsiktig opp.
2. Kople fra pæren ved å trekke den ut.

3. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Vedlikehold og pleie
Vedlikehold utført av eier
6-54
