2014 OPEL ZAFIRA B Инструкция по эксплуатации (in Russian)

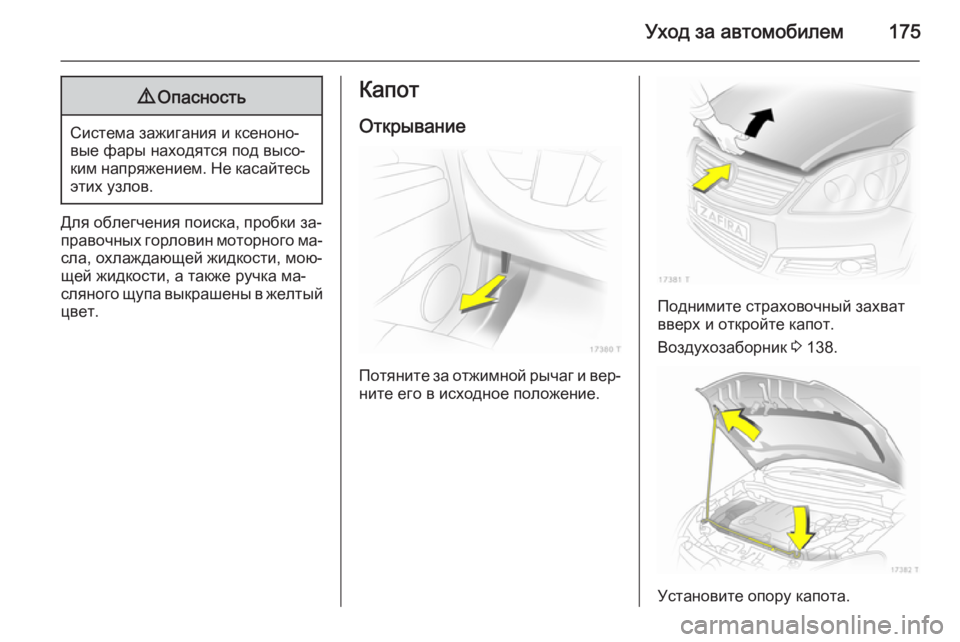

Уход за автомобилем1759Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
Для облегчения поиска, пробки за‐
правочных горловин моторного ма‐
сла, охлаждающей жидкости, мою‐
щей жидкости, а также ручка ма‐
сляного щупа выкрашены в желтый
цвет.
Капот
Открывание
Потяните за отжимной рычаг и вер‐
ните его в исходное положение.
Поднимите страховочный захват
вверх и откройте капот.
Воздухозаборник 3 138.
Установите опору капота.

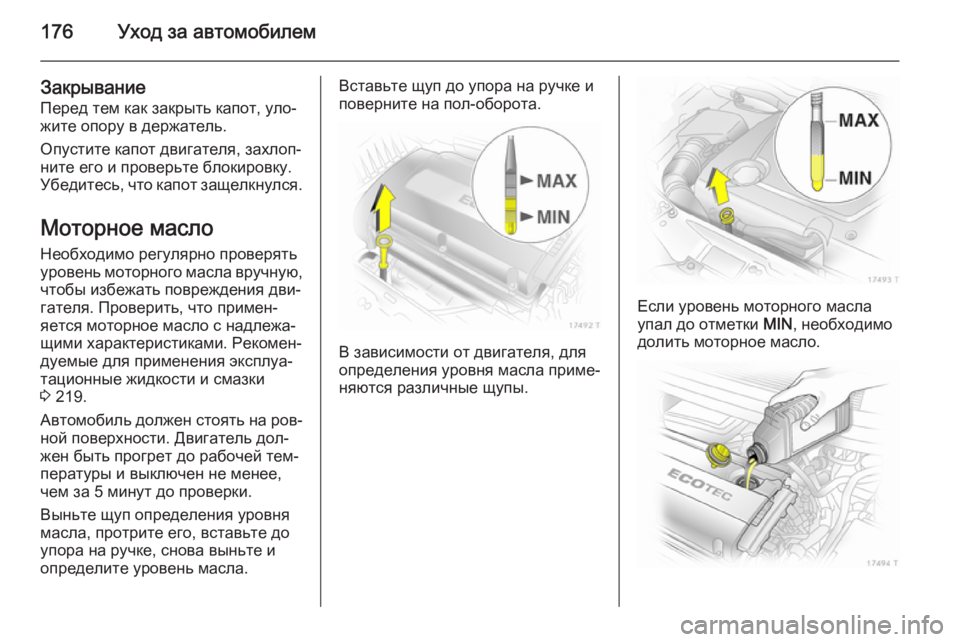

176Уход за автомобилем
Закрывание
Перед тем как закрыть капот, уло‐
жите опору в держатель.
Опустите капот двигателя, захлоп‐
ните его и проверьте блокировку.
Убедитесь, что капот защелкнулся.
Моторное масло
Необходимо регулярно проверять
уровень моторного масла вручную,
чтобы избежать повреждения дви‐
гателя. Проверить, что примен‐
яется моторное масло с надлежа‐
щими характеристиками. Рекомен‐
дуемые для применения эксплуа‐
тационные жидкости и смазки
3 219.
Автомобиль должен стоять на ров‐ ной поверхности. Двигатель дол‐
жен быть прогрет до рабочей тем‐
пературы и выключен не менее,
чем за 5 минут до проверки.
Выньте щуп определения уровня
масла, протрите его, вставьте до
упора на ручке, снова выньте и
определите уровень масла.Вставьте щуп до упора на ручке и
поверните на пол-оборота.
В зависимости от двигателя, для
определения уровня масла приме‐
няются различные щупы.
Если уровень моторного масла
упал до отметки MIN, необходимо
долить моторное масло.

Уход за автомобилем177
Мы рекомендуем использовать то
же масло, как и залитое в двига‐
тель ранее.
Уровень моторного масла не дол‐
жен быть выше верхней отметки
MAX на щупе.Внимание
Излишки масла необходимо
слить или откачать.
Заправочные емкости 3 231.
Установите крышку ровно и затя‐
ните ее.
Охлаждающая жидкость
двигателя
Охлаждающая жидкость предохра‐
няет от замерзания примерно до
-28 °C.
Внимание
Применяйте только разрешен‐
ный антифриз.
Уровень охлаждающей
жидкостиВнимание
Слишком низкий уровень охлаж‐ дающей жидкости может приве‐
сти к повреждению двигателя.
Если система охлаждения холод‐
ная, уровень охлаждающей жидко‐
сти должен быть выше метки
KALT/COLD . Если уровень низкий,
долейте охлаждающую жидкость.
9 Предупреждение
Перед тем как снять крышку
расширительного бачка, дайте
двигателю остыть. Осторожно
отверните крышку, постепенно
стравливая давление.
Залейте антифриз. Если анти‐
фриза нет, залейте водопровод‐
ную или дистиллированную воду.
Плотно заверните крышку. Про‐
верьте концентрацию антифриза и
устраните причину его потери на
станции техобслуживания.

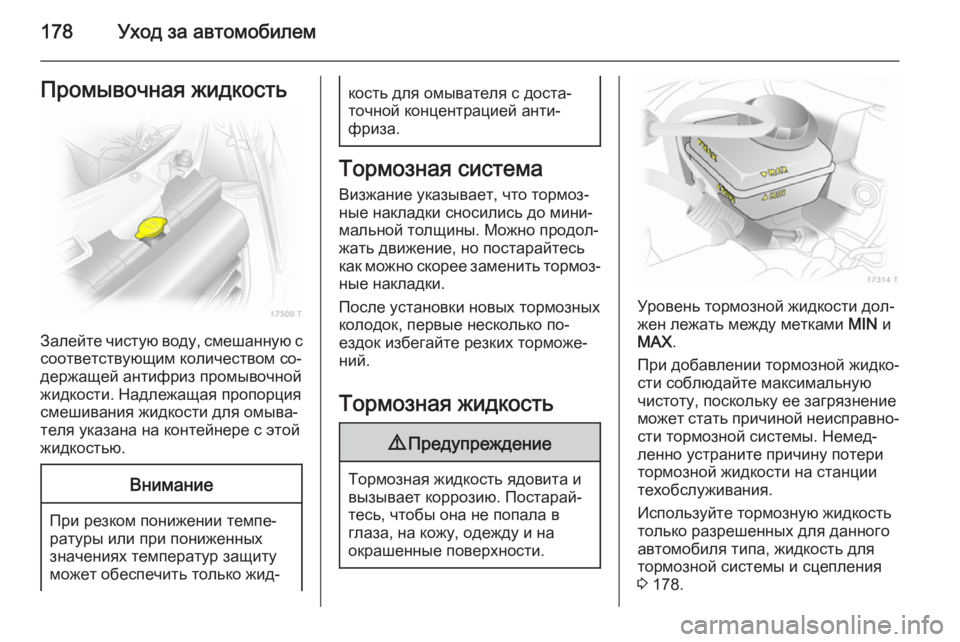

178Уход за автомобилемПромывочная жидкость
Залейте чистую воду, смешанную ссоответствующим количеством со‐
держащей антифриз промывочной
жидкости. Надлежащая пропорция
смешивания жидкости для омыва‐
теля указана на контейнере с этой
жидкостью.
Внимание
При резком понижении темпе‐
ратуры или при пониженных
значениях температур защиту может обеспечить только жид‐
кость для омывателя с доста‐
точной концентрацией анти‐
фриза.
Тормозная система
Визжание указывает, что тормоз‐ ные накладки сносились до мини‐
мальной толщины. Можно продол‐
жать движение, но постарайтесь
как можно скорее заменить тормоз‐
ные накладки.
После установки новых тормозных колодок, первые несколько по‐
ездок избегайте резких торможе‐
ний.
Тормозная жидкость
9 Предупреждение
Тормозная жидкость ядовита и
вызывает коррозию. Постарай‐
тесь, чтобы она не попала в
глаза, на кожу, одежду и на
окрашенные поверхности.
Уровень тормозной жидкости дол‐ жен лежать между метками MIN и
MAX .
При добавлении тормозной жидко‐
сти соблюдайте максимальную чистоту, поскольку ее загрязнение
может стать причиной неисправно‐ сти тормозной системы. Немед‐
ленно устраните причину потери
тормозной жидкости на станции
техобслуживания.
Используйте тормозную жидкость
только разрешенных для данного
автомобиля типа, жидкость для
тормозной системы и сцепления
3 178.

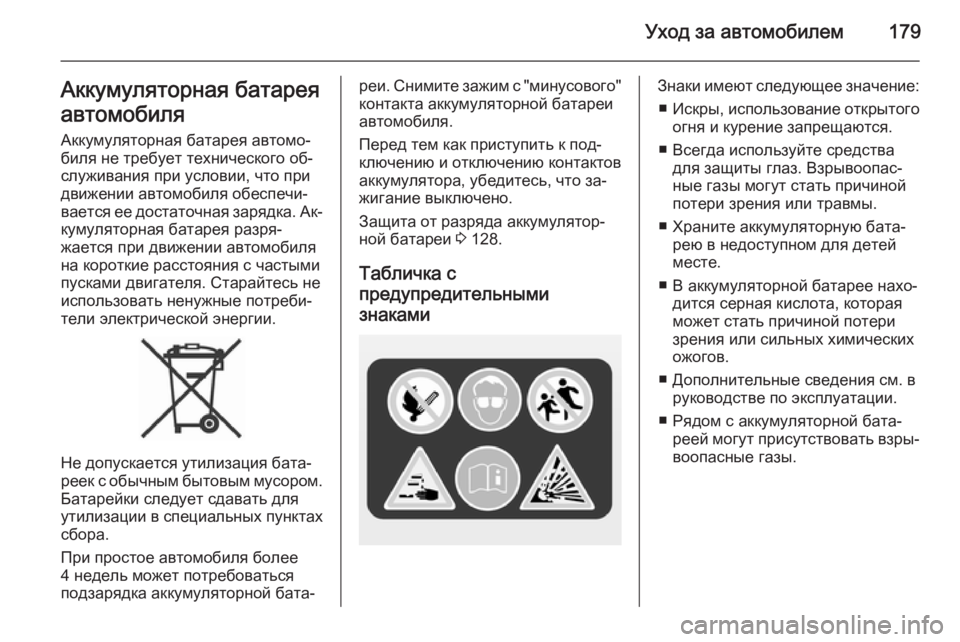

Уход за автомобилем179Аккумуляторная батарея
автомобиля
Аккумуляторная батарея автомо‐
биля не требует технического об‐ служивания при условии, что при
движении автомобиля обеспечи‐
вается ее достаточная зарядка. Ак‐ кумуляторная батарея разря‐
жается при движении автомобиля
на короткие расстояния с частыми
пусками двигателя. Старайтесь не
использовать ненужные потреби‐
тели электрической энергии.
Не допускается утилизация бата‐
реек с обычным бытовым мусором.
Батарейки следует сдавать для
утилизации в специальных пунктах сбора.
При простое автомобиля более
4 недель может потребоваться
подзарядка аккумуляторной бата‐
реи. Снимите зажим с "минусового"
контакта аккумуляторной батареи
автомобиля.
Перед тем как приступить к под‐ ключению и отключению контактов
аккумулятора, убедитесь, что за‐
жигание выключено.
Защита от разряда аккумулятор‐
ной батареи 3 128.
Табличка с
предупредительными
знакамиЗнаки имеют следующее значение:
■ Искры, использование открытого
огня и курение запрещаются.
■ Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
■ Храните аккумуляторную бата‐ рею в недоступном для детей
месте.
■ В аккумуляторной батарее нахо‐ дится серная кислота, которая
может стать причиной потери
зрения или сильных химических
ожогов.
■ Дополнительные сведения см. в руководстве по эксплуатации.
■ Рядом с аккумуляторной бата‐ реей могут присутствовать взры‐
воопасные газы.

180Уход за автомобилемУдаление воздуха из
дизельной топливной
системы Если топливный бак был израсхо‐
дован полностью, необходимо
стравить воздух из системы подачи
дизельного топлива. Включите за‐
жигание трижды, по 15 секунд каж‐
дый раз. После этого запустите двигатель максимум на 40 секунд.
Повторите эту процедуру, выждав не менее 5 секунд. Если двигатель
не запускается, обратитесь за по‐
мощью на станцию техобслужива‐
ния.Замена щеток
стеклоочистителя
Установка стеклоочистителей
ветрового стекла в положение
для обслуживания
Выключите зажигание, но не выни‐ майте ключ зажигания и не откры‐
вайте водительскую дверь.
В течение 4 секунд нажмите рычаг
стеклоочистителей вниз и отпус‐
тите его, как только стеклоочисти‐
тели установятся вертикально.
Щетки стеклоочистителя
ветрового стекла
Поднимите рычаг стеклоочисти‐
теля, нажмите оба фиксатора ры‐
чага, освободите щетку стеклоо‐ чистителя из фиксаторов и выньте
ее.

Уход за автомобилем181
Стеклоочиститель заднего
стекла
Поднять рычаг стеклоочистителя.
Отсоединить щетку стеклоочисти‐
теля, как показано на рисунке, и
снять ее.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Новую лампу держите только за цо‐ коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп крайних передних
приборов осуществляется через
проемы в передней колесной
нише: поверните колеса, чтобы
обеспечить доступ к проемам,
освободите захват и снимите
крышку.
Для замены ламп на правой сто‐
роне моторного отсека, снимите
шланг воздушного фильтра. На ле‐ вой стороне выньте вилку блока
предохранителей.
Галогеновые передние
фары
Передние фары имеют раздель‐
ные системы дальнего света 1
(внутренние лампы) и ближнего
света 2 (наружные лампы).

182Уход за автомобилем
Ближний свет1. Замена ламп осуществляется через проем в колесной нише.
2. Снимите защитную крышку 2
.
3. Поверните патрон лампы про‐
тив часовой стрелки, пока он не
освободится. Выньте патрон
лампы из отражателя.
4. Выньте лампу из патрона и за‐ мените ее.
5. Вставьте патрон, проденьте два лепестка в отражатель и за‐крепите его на месте, повернув
по часовой стрелке.
6. Поверните держатель лампы вправо до упора.
7. Установите защитную крышку.
8. Закройте проем в колесной нише крышкой.
Дальний свет
1. Доступ к лампам осуществля‐ ется из моторного отсека.
2. Снимите защитную крышку 1
.
3. Отсоедините разъем жгута от лампы.
