Уход за автомобилем183
4. Снимите проволочный зажим сдержателя, нажав на него впе‐
ред и откинув вниз.
5. Выньте лампу из корпуса отра‐ жателя.
6. При установке новой лампы, вставьте ее лепестки в прорезиотражателя и закрепите пру‐
жинным зажимом.
7. Установите на лампу разъем жгута.
8. Установите защитную крышку.
Боковые огни
1. Доступ к лампам осуществля‐ ется из моторного отсека.
2. Снимите защитную крышку 1
.
3. Выньте патрон лампы стояноч‐
ного огня из отражателя.
4. Выньте лампу из гнезда и уста‐новите новую лампу.
5. Вставьте патрон в отражатель. Установите защитную крышку
фары.
Передний указатель поворота 1. Замена ламп осуществляется через проем в колесной нише.

184Уход за автомобилем
2. Снимите защитную крышку.
3. Поверните патрон лампы про‐тив часовой стрелки, пока он не
освободится.
4. Слегка втолкните патрон лампы
в гнездо, поверните против ча‐
совой стрелки, снимите и заме‐
ните лампу.
5. Вставьте патрон в отражатель и
поверните по часовой стрелке,
чтобы его зафиксировать.
6. Установите защитную крышку.
7. Закройте проем в колесной нише крышкой.
Ксеноновые фары9 Опасность
Ксеновые фары работают под
очень высоком напряжении. Не
касайтесь этих узлов. Все
лампы, кроме ламп указателей
поворотов, следует менять на
станции техобслуживания.
Передний указатель поворота
1. Доступ к лампам осуществля‐ ется из моторного отсека.
2. Поверните патрон лампы про‐тив часовой стрелки, пока он не
освободится.

Уход за автомобилем185
3.Слегка втолкните патрон лампы
в гнездо, поверните против ча‐
совой стрелки, снимите и заме‐
ните лампу.
4. Вставьте патрон в отражатель и
поверните по часовой стрелке,
чтобы его зафиксировать.
Противотуманная фара
Замену ламп выполнять на стан‐
ции техобслуживания.
Задние фонариДля замены ламп с правой стороны
откройте боковую крышку: нажмите лепестки-фиксаторы вперед и сни‐
мите крышку.
Выньте комплект для ремонта шин.
При замене ламп с левой стороны, снимите крепление крышки багаж‐
ного отделения и откройте боковую
крышку: нажмите лепестки -фикса‐
торы и снимите крышку.
1. Сожмите разъем жгута и выньте его из патрона лампы.
2. Открутите рукой две пластмас‐ совые гайки крепления с внут‐
ренней стороны.

186Уход за автомобилем

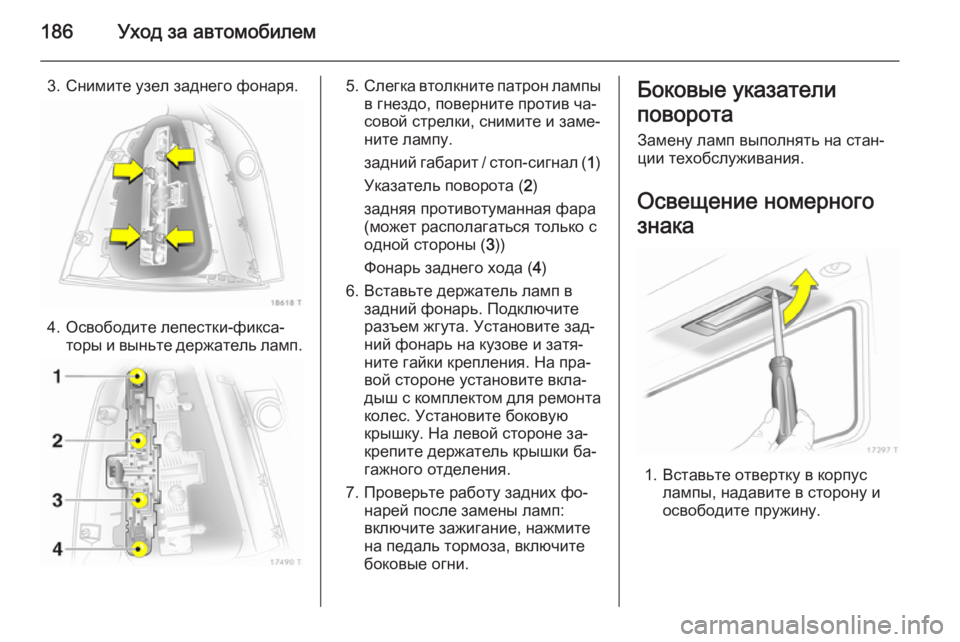

3. Снимите узел заднего фонаря.
4. Освободите лепестки-фикса‐торы и выньте держатель ламп.
5.Слегка втолкните патрон лампы
в гнездо, поверните против ча‐
совой стрелки, снимите и заме‐
ните лампу.
задний габарит / стоп-сигнал ( 1)
Указатель поворота ( 2)
задняя противотуманная фара (может располагаться только с
одной стороны ( 3))
Фонарь заднего хода ( 4)
6. Вставьте держатель ламп в задний фонарь. Подключите
разъем жгута. Установите зад‐
ний фонарь на кузове и затя‐
ните гайки крепления. На пра‐
вой стороне установите вкла‐
дыш с комплектом для ремонта
колес. Установите боковую
крышку. На левой стороне за‐
крепите держатель крышки ба‐
гажного отделения.
7. Проверьте работу задних фо‐ нарей после замены ламп:
включите зажигание, нажмите
на педаль тормоза, включите
боковые огни.Боковые указатели
поворота Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение номерного
знака
1. Вставьте отвертку в корпус лампы, надавите в сторону и
освободите пружину.

Уход за автомобилем187

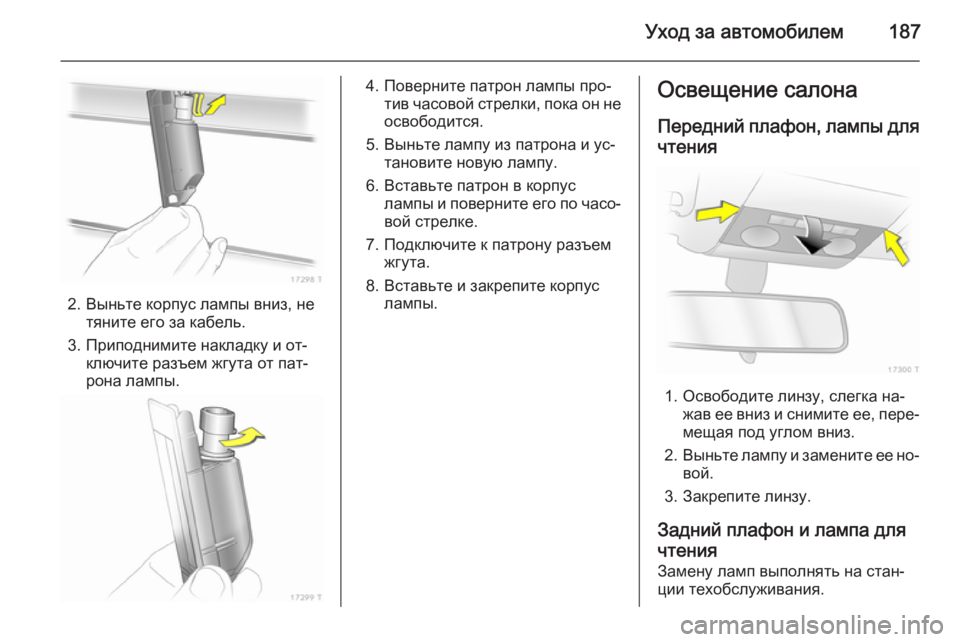

2. Выньте корпус лампы вниз, нетяните его за кабель.
3. Приподнимите накладку и от‐ ключите разъем жгута от пат‐
рона лампы.
4. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.
5. Выньте лампу из патрона и ус‐ тановите новую лампу.
6. Вставьте патрон в корпус лампы и поверните его по часо‐вой стрелке.
7. Подключите к патрону разъем жгута.
8. Вставьте и закрепите корпус лампы.Освещение салона
Передний плафон, лампы для
чтения
1. Освободите линзу, слегка на‐ жав ее вниз и снимите ее, пере‐
мещая под углом вниз.
2. Выньте лампу и замените ее но‐
вой.
3. Закрепите линзу.
Задний плафон и лампа для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.

188Уход за автомобилем

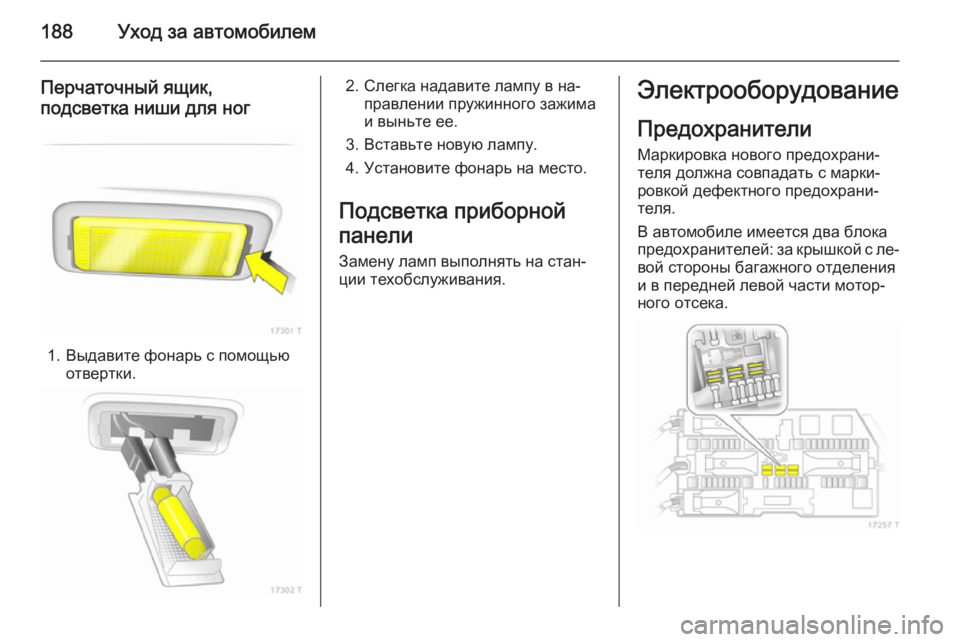

Перчаточный ящик,
подсветка ниши для ног
1. Выдавите фонарь с помощью отвертки.
2. Слегка надавите лампу в на‐правлении пружинного зажима
и выньте ее.
3. Вставьте новую лампу.
4. Установите фонарь на место.
Подсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей: за крышкой с ле‐
вой стороны багажного отделения
и в передней левой части мотор‐
ного отсека.

Уход за автомобилем189

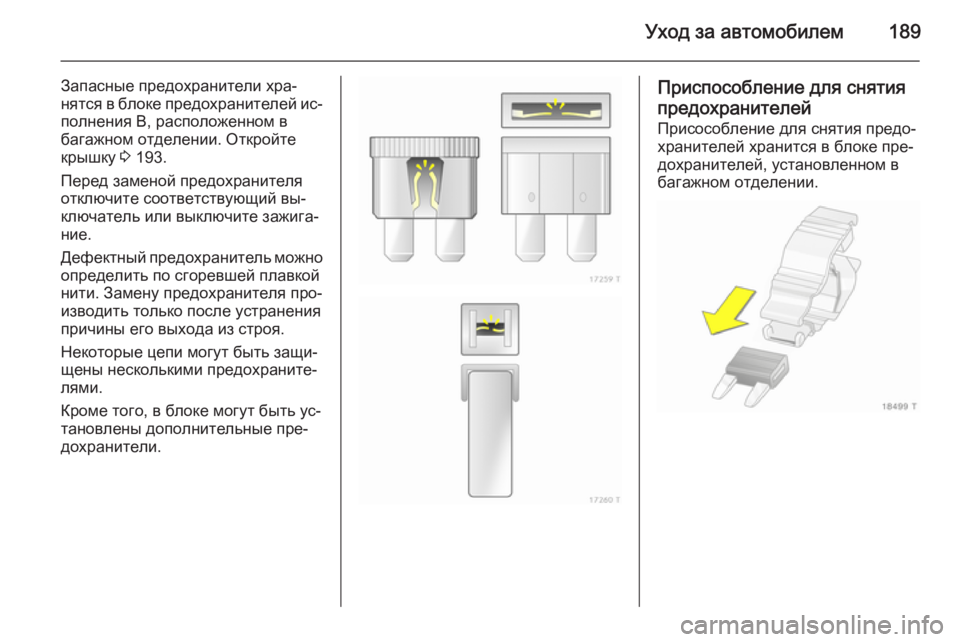

Запасные предохранители хра‐
нятся в блоке предохранителей ис‐
полнения В, расположенном в
багажном отделении. Откройте
крышку 3 193.
Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.
Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя про‐
изводить только после устранения
причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.Приспособление для снятия
предохранителей Присособление для снятия предо‐
хранителей хранится в блоке пре‐
дохранителей, установленном в
багажном отделении.

190Уход за автомобилем

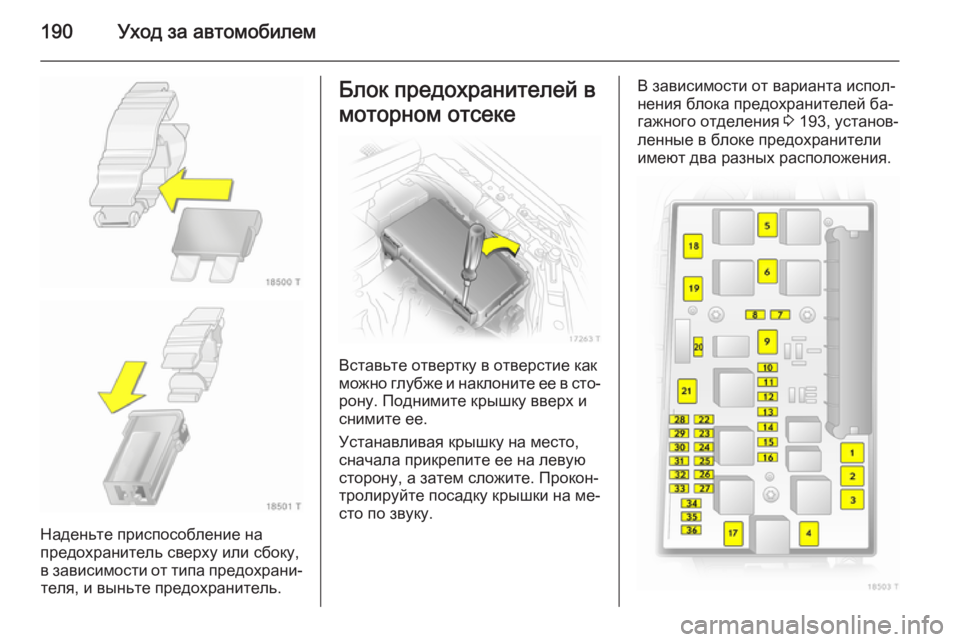

Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Вставьте отвертку в отверстие как
можно глубже и наклоните ее в сто‐
рону. Поднимите крышку вверх и
снимите ее.
Устанавливая крышку на место,
сначала прикрепите ее на левую
сторону, а затем сложите. Прокон‐ тролируйте посадку крышки на ме‐
сто по звуку.
В зависимости от варианта испол‐
нения блока предохранителей ба‐
гажного отделения 3 193, установ‐
ленные в блоке предохранители
имеют два разных расположения.
