Уход за автомобилем207
4. Установить домкрат на необхо‐димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите ручку домкрата и,
следя за положением домкрата,
вращайте ее, пока колесо не
оторвется от земли.
5. Отвернуть колесные болты.
6. Замените колесо.
7. Закрутите колесные болты.
8. Опустите автомобиль.
9. Установите колесный ключ, убедитесь, что он стоит на‐дежно, и затяните болты крест-
накрест. Момент затяжки равен
110 Нм.
10. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Надеть колпачки на колесные
болты.
11. Уберите замененное колесо 3 202 и комплект инструментов
3 195.
12. Как можно скорее проверьте давление в шине установлен‐
ного колеса и момент затяжки
колесных болтов.
Замените или отремонтируйте не‐
исправную шину.
Запасное колесо
В зависимости от размера запас‐
ного колеса по сравнению с дру‐
гими установленными на автомо‐
биле колесами и действующих встране правил оно может класси‐
фицироваться как временное за‐
пасное колесо или докатка.
Запасное колесо имеет стальной
диск.
Запасное колесо должно быть
меньше других колес, в противном
случае в сочетании с зимними ши‐
нами оно может ухудшить управ‐ ляемость автомобиля. Заменитедефектную шину как можно быст‐
рее.
Запасное колесо хранится под по‐
лом автомобиля.

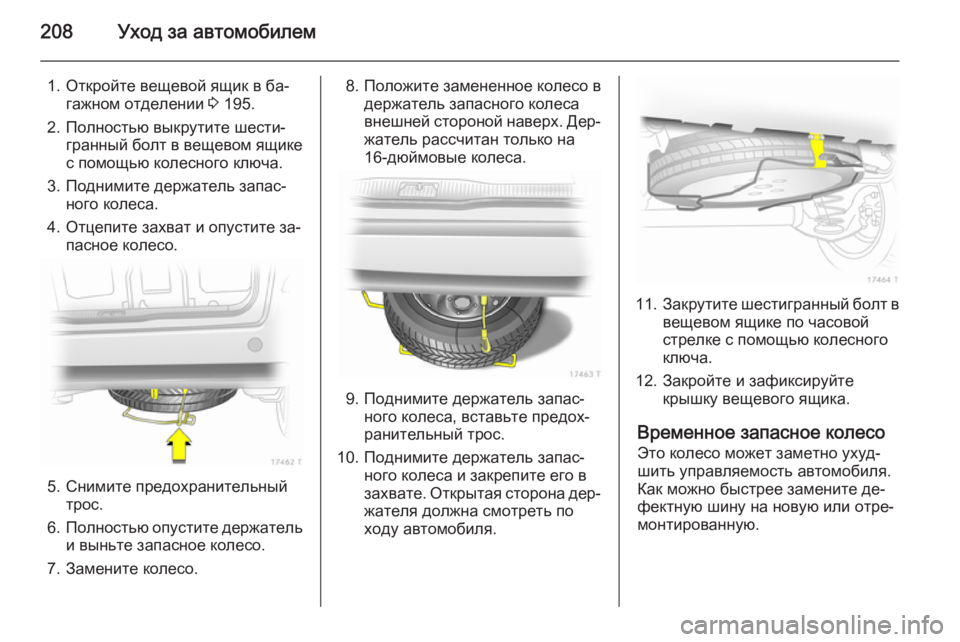

208Уход за автомобилем
1. Откройте вещевой ящик в ба‐гажном отделении 3 195.
2. Полностью выкрутите шести‐ гранный болт в вещевом ящике
с помощью колесного ключа.
3. Поднимите держатель запас‐ ного колеса.
4. Отцепите захват и опустите за‐ пасное колесо.
5. Снимите предохранительный трос.
6. Полностью опустите держатель
и выньте запасное колесо.
7. Замените колесо.
8. Положите замененное колесо в держатель запасного колеса
внешней стороной наверх. Дер‐
жатель рассчитан только на
16-дюймовые колеса.
9. Поднимите держатель запас‐ ного колеса, вставьте предох‐
ранительный трос.
10. Поднимите держатель запас‐ ного колеса и закрепите его в
захвате. Открытая сторона дер‐
жателя должна смотреть по
ходу автомобиля.
11. Закрутите шестигранный болт в
вещевом ящике по часовой
стрелке с помощью колесного
ключа.
12. Закройте и зафиксируйте крышку вещевого ящика.
Временное запасное колесо
Это колесо может заметно ухуд‐
шить управляемость автомобиля.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.

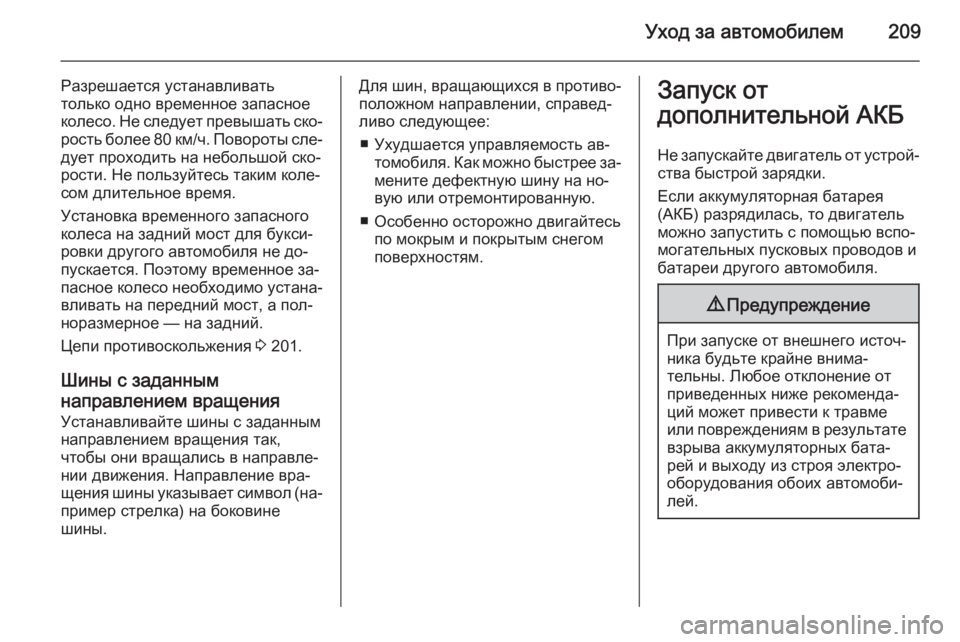

Уход за автомобилем209
Разрешается устанавливать
только одно временное запасное
колесо. Не следует превышать ско‐ рость более 80 км/ч. Повороты сле‐
дует проходить на небольшой ско‐ рости. Не пользуйтесь таким коле‐
сом длительное время.
Установка временного запасного
колеса на задний мост для букси‐
ровки другого автомобиля не до‐
пускается. Поэтому временное за‐
пасное колесо необходимо устана‐ вливать на передний мост, а пол‐
норазмерное — на задний.
Цепи противоскольжения 3 201.
Шины с заданным
направлением вращения
Устанавливайте шины с заданным
направлением вращения так,
чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.Для шин, вращающихся в противо‐
положном направлении, справед‐
ливо следующее:
■ Ухудшается управляемость ав‐ томобиля. Как можно быстрее за‐
мените дефектную шину на но‐
вую или отремонтированную.
■ Особенно осторожно двигайтесь по мокрым и покрытым снегом
поверхностям.Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐
ства быстрой зарядки.
Если аккумуляторная батарея
(АКБ) разрядилась, то двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.

210Уход за автомобилем9Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
■ Не допускайте попадания на ак‐ кумуляторную батарею искр и от‐крытого пламени.
■ Разряженная аккумуляторная батарея может замерзнуть уже
при температуре около 0 °C. Пе‐
ред подключением пусковых про‐
водов разморозьте замерзшую
аккумуляторную батарею.
■ Работая с аккумуляторной бата‐ реей одевайте защитные очки и
одежду.
■ Используйте дополнительную аккумуляторную батарею с такимже номинальным напряжением
(12 В). Ее емкость (Ач) должна
быть не менее емкости разря‐
женной аккумуляторной батареи.
■ Пусковые провода должны иметь
изолированные зажимы сече‐
нием не менее 16 мм 2
(25 мм 2
для
дизельных двигателей).
■ Не отключайте разряженную ба‐ тарею от автомобильной сети.
■ Отключите лишние потребители тока.
■ Во время запуска от внешнего источника не наклоняйтесь над
аккумуляторной батареей.
■ Зажимы одного провода не должны касаться зажимов дру‐
гого провода.
■ При запуске от дополнительной АКБ автомобили не должны ка‐
саться друг друга.
■ Затянуть стояночный тормоз, ус‐
тановить рычаг переключения
механической коробки передач в
нейтральное положение, устано‐
вить рычаг переключения авто‐
матической коробки передач в
положение P.
Порядок подключения проводов:
1. Подключите красный провод к "положительной" клемме вспо‐
могательной АКБ.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся АКБ.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной АКБ.
4. Другой конец черного провода подключите на "массу" автомо‐
биля, например, к блоку двига‐
теля или болту крепления дви‐
гателя. Соединяйте как можно

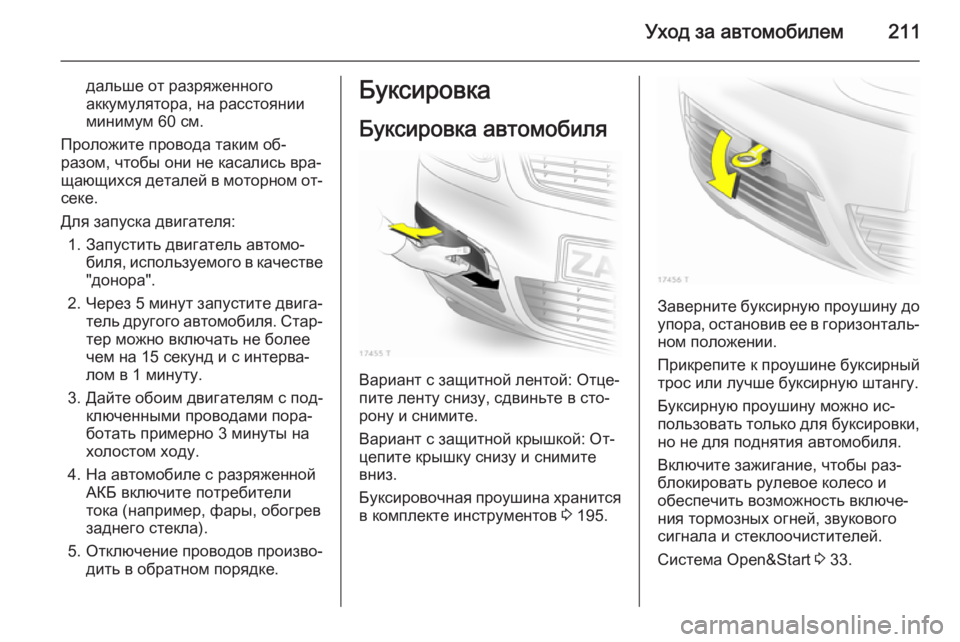

Уход за автомобилем211
дальше от разряженного
аккумулятора, на расстоянии
минимум 60 см.
Проложите провода таким об‐
разом, чтобы они не касались вра‐
щающихся деталей в моторном от‐
секе.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".
2. Через 5 минут запустите двига‐ тель другого автомобиля. Стар‐
тер можно включать не более
чем на 15 секунд и с интерва‐
лом в 1 минуту.
3. Дайте обоим двигателям с под‐ ключенными проводами пора‐
ботать примерно 3 минуты на холостом ходу.
4. На автомобиле с разряженной АКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐
дить в обратном порядке.Буксировка
Буксировка автомобиля
Вариант с защитной лентой: Отце‐
пите ленту снизу, сдвиньте в сто‐
рону и снимите.
Вариант с защитной крышкой: От‐
цепите крышку снизу и снимите
вниз.
Буксировочная проушина хранится
в комплекте инструментов 3 195.
Заверните буксирную проушину до
упора, остановив ее в горизонталь‐ ном положении.
Прикрепите к проушине буксирный трос или лучше буксирную штангу.
Буксирную проушину можно ис‐
пользовать только для буксировки, но не для поднятия автомобиля.
Включите зажигание, чтобы раз‐
блокировать рулевое колесо и
обеспечить возможность включе‐
ния тормозных огней, звукового
сигнала и стеклоочистителей.
Система Open&Start 3 33.

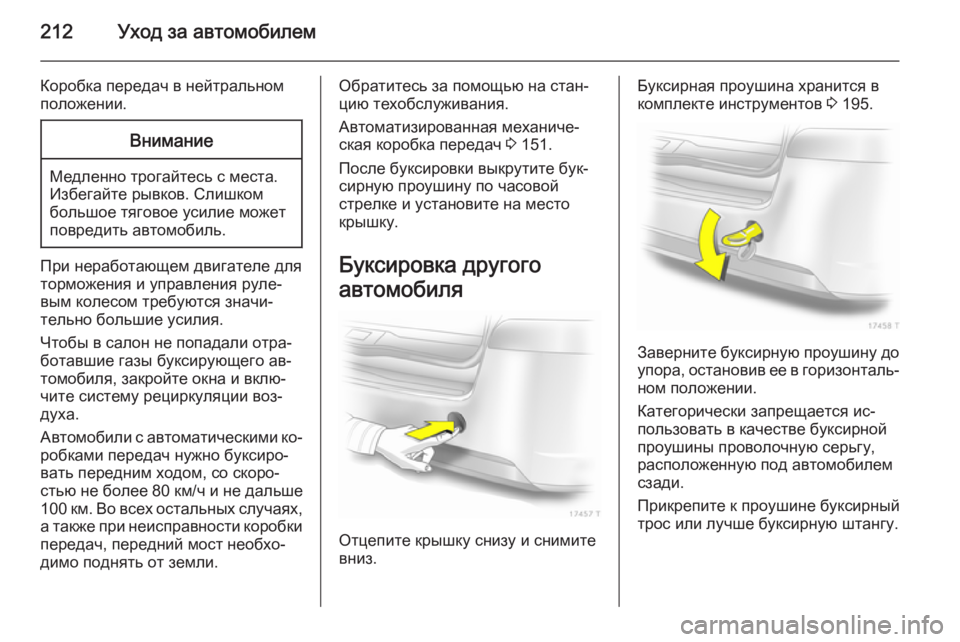

212Уход за автомобилем
Коробка передач в нейтральном
положении.Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
При неработающем двигателе для
торможения и управления руле‐
вым колесом требуются значи‐
тельно большие усилия.
Чтобы в салон не попадали отра‐
ботавшие газы буксирующего ав‐
томобиля, закройте окна и вклю‐
чите систему рециркуляции воз‐
духа.
Автомобили с автоматическими ко‐
робками передач нужно буксиро‐
вать передним ходом, со скоро‐
стью не более 80 км/ч и не дальше 100 км. Во всех остальных случаях,
а также при неисправности коробки передач, передний мост необхо‐
димо поднять от земли.
Обратитесь за помощью на стан‐
цию техобслуживания.
Автоматизированная механиче‐
ская коробка передач 3 151.
После буксировки выкрутите бук‐
сирную проушину по часовой
стрелке и установите на место
крышку.
Буксировка другого
автомобиля
Отцепите крышку снизу и снимите
вниз.
Буксирная проушина хранится в
комплекте инструментов 3 195.
Заверните буксирную проушину до
упора, остановив ее в горизонталь‐ ном положении.
Категорически запрещается ис‐
пользовать в качестве буксирной
проушины проволочную серьгу,
расположенную под автомобилем
сзади.
Прикрепите к проушине буксирный трос или лучше буксирную штангу.

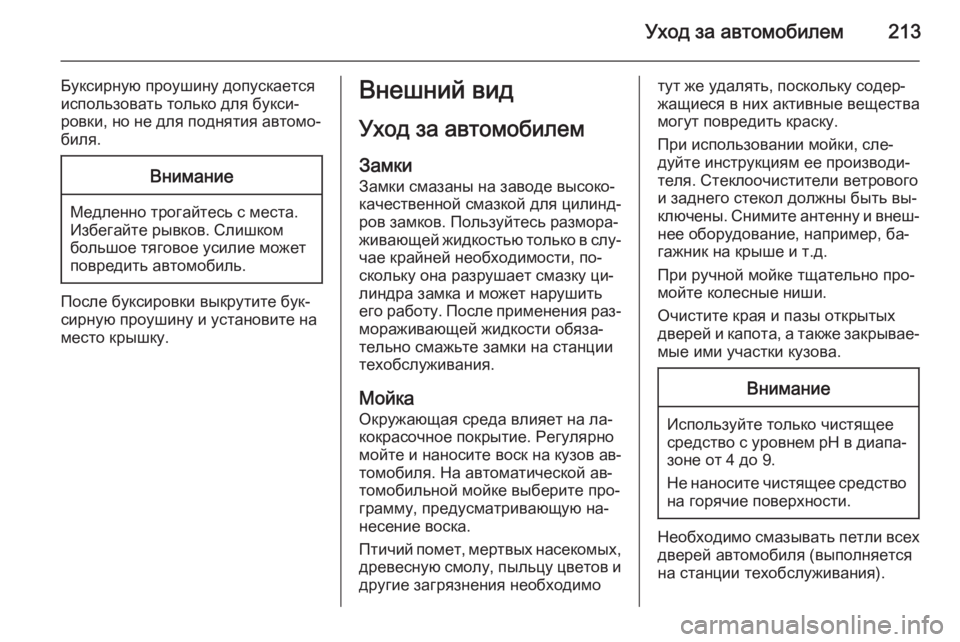

Уход за автомобилем213
Буксирную проушину допускается
использовать только для букси‐
ровки, но не для поднятия автомо‐
биля.Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
После буксировки выкрутите бук‐
сирную проушину и установите на
место крышку.
Внешний вид
Уход за автомобилем
Замки Замки смазаны на заводе высоко‐качественной смазкой для цилинд‐
ров замков. Пользуйтесь размора‐
живающей жидкостью только в слу‐ чае крайней необходимости, по‐
скольку она разрушает смазку ци‐
линдра замка и может нарушить
его работу. После применения раз‐ мораживающей жидкости обяза‐
тельно смажьте замки на станции
техобслуживания.
Мойка Окружающая среда влияет на ла‐кокрасочное покрытие. Регулярно
мойте и наносите воск на кузов ав‐
томобиля. На автоматической ав‐
томобильной мойке выберите про‐
грамму, предусматривающую на‐
несение воска.
Птичий помет, мертвых насекомых,
древесную смолу, пыльцу цветов и другие загрязнения необходимотут же удалять, поскольку содер‐
жащиеся в них активные вещества
могут повредить краску.
При использовании мойки, сле‐
дуйте инструкциям ее производи‐
теля. Стеклоочистители ветрового
и заднего стекол должны быть вы‐
ключены. Снимите антенну и внеш‐ нее оборудование, например, ба‐
гажник на крыше и т.д.
При ручной мойке тщательно про‐
мойте колесные ниши.
Очистите края и пазы открытых
дверей и капота, а также закрывае‐
мые ими участки кузова.Внимание
Используйте только чистящее средство с уровнем pH в диапа‐
зоне от 4 до 9.
Не наносите чистящее средство на горячие поверхности.
Необходимо смазывать петли всех дверей автомобиля (выполняется
на станции техобслуживания).

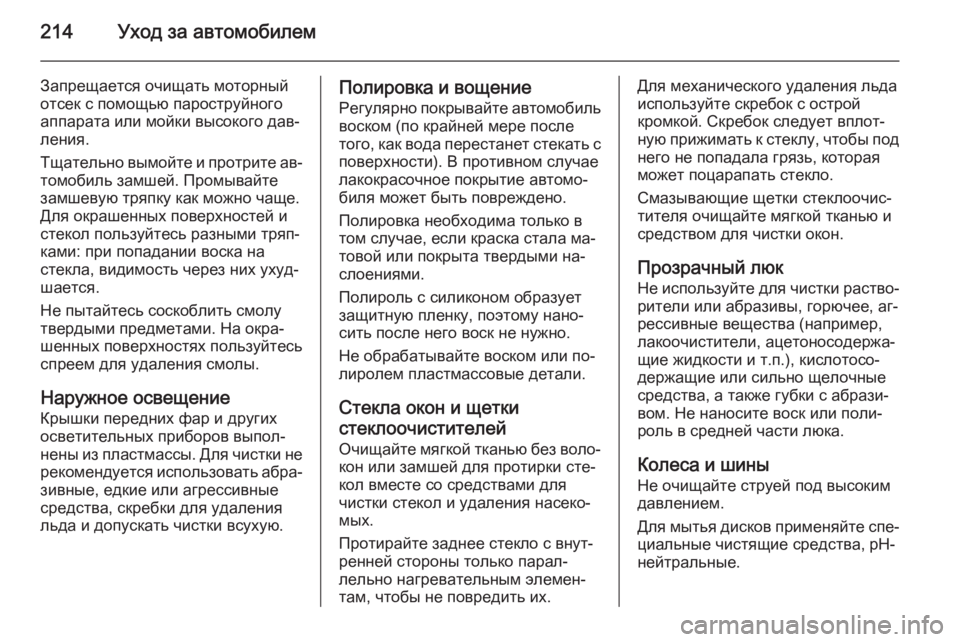

214Уход за автомобилем
Запрещается очищать моторный
отсек с помощью пароструйного
аппарата или мойки высокого дав‐
ления.
Тщательно вымойте и протрите ав‐
томобиль замшей. Промывайте
замшевую тряпку как можно чаще.
Для окрашенных поверхностей и
стекол пользуйтесь разными тряп‐
ками: при попадании воска на
стекла, видимость через них ухуд‐
шается.
Не пытайтесь соскоблить смолу
твердыми предметами. На окра‐
шенных поверхностях пользуйтесь
спреем для удаления смолы.
Наружное освещение
Крышки передних фар и других
осветительных приборов выпол‐
нены из пластмассы. Для чистки не рекомендуется использовать абра‐
зивные, едкие или агрессивные
средства, скребки для удаления
льда и допускать чистки всухую.Полировка и вощение
Регулярно покрывайте автомобиль
воском (по крайней мере после
того, как вода перестанет стекать с
поверхности). В противном случае
лакокрасочное покрытие автомо‐
биля может быть повреждено.
Полировка необходима только в
том случае, если краска стала ма‐
товой или покрыта твердыми на‐
слоениями.
Полироль с силиконом образует
защитную пленку, поэтому нано‐
сить после него воск не нужно.
Не обрабатывайте воском или по‐
лиролем пластмассовые детали.
Стекла окон и щеткистеклоочистителей
Очищайте мягкой тканью без воло‐ кон или замшей для протирки сте‐
кол вместе со средствами для
чистки стекол и удаления насеко‐
мых.
Протирайте заднее стекло с внут‐
ренней стороны только парал‐
лельно нагревательным элемен‐
там, чтобы не повредить их.Для механического удаления льда
используйте скребок с острой
кромкой. Скребок следует вплот‐
ную прижимать к стеклу, чтобы под него не попадала грязь, которая
может поцарапать стекло.
Смазывающие щетки стеклоочис‐
тителя очищайте мягкой тканью и
средством для чистки окон.
Прозрачный люк Не используйте для чистки раство‐ рители или абразивы, горючее, аг‐
рессивные вещества (например,
лакоочистители, ацетоносодержа‐
щие жидкости и т.п.), кислотосо‐
держащие или сильно щелочные
средства, а также губки с абрази‐ вом. Не наносите воск или поли‐
роль в средней части люка.
Колеса и шины
Не очищайте струей под высоким
давлением.
Для мытья дисков применяйте спе‐
циальные чистящие средства, pH-
нейтральные.
