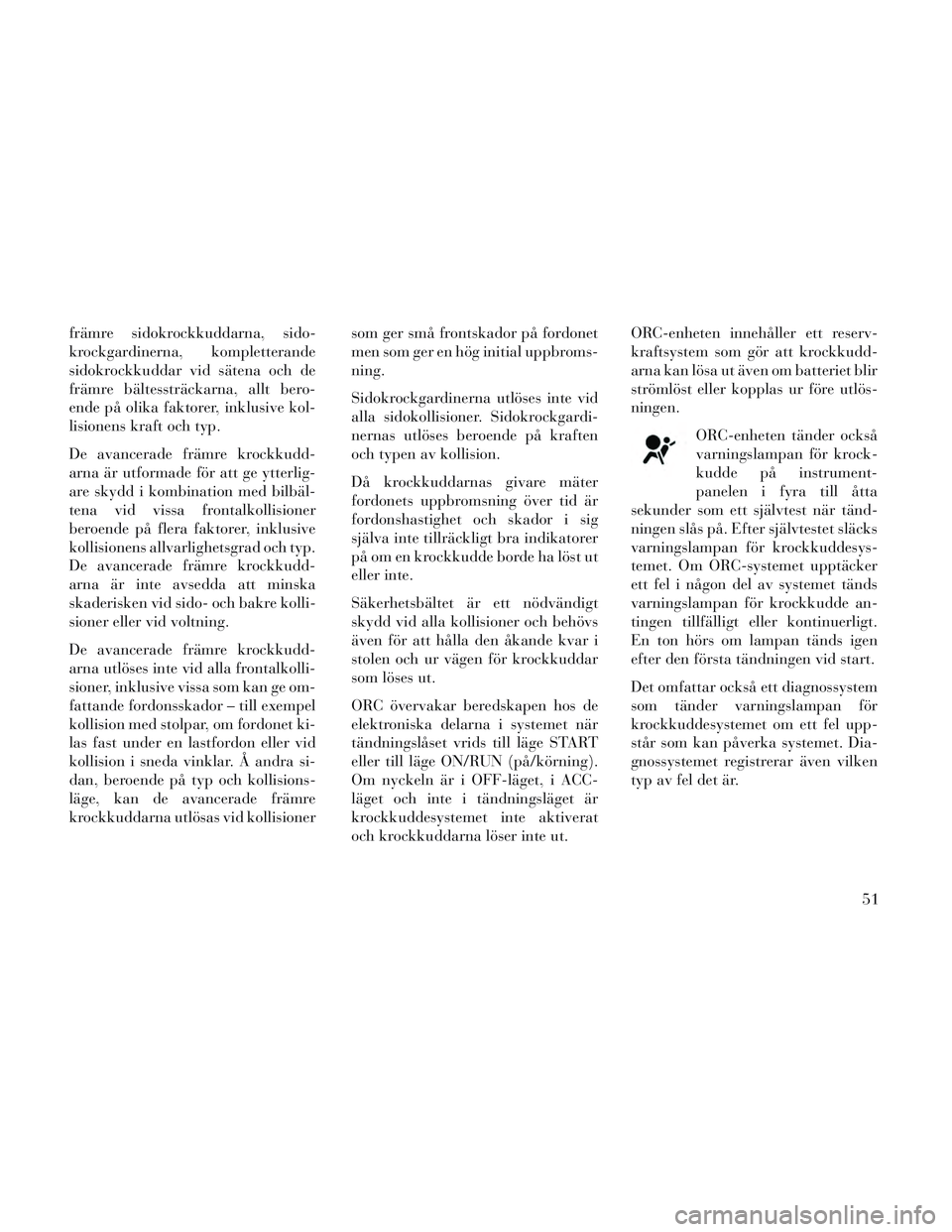

främre sidokrockkuddarna, sido-
krockgardinerna, kompletterande
sidokrockkuddar vid sätena och de
främre bältessträckarna, allt bero-
ende på olika faktorer, inklusive kol-
lisionens kraft och typ.
De avancerade främre krockkudd-
arna är utformade för att ge ytterlig-
are skydd i kombination med bilbäl-
tena vid vissa frontalkollisioner
beroende på flera faktorer, inklusive
kollisionens allvarlighetsgrad och typ.
De avancerade främre krockkudd-
arna är inte avsedda att minska
skaderisken vid sido- och bakre kolli-
sioner eller vid voltning.
De avancerade främre krockkudd-
arna utlöses inte vid alla frontalkolli-
sioner, inklusive vissa som kan ge om-
fattande fordonsskador – till exempel
kollision med stolpar, om fordonet ki-
las fast under en lastfordon eller vid
kollision i sneda vinklar. Å andra si-
dan, beroende på typ och kollisions-
läge, kan de avancerade främre
krockkuddarna utlösas vid kollisionersom ger små frontskador på fordonet
men som ger en hög initial uppbroms-
ning.
Sidokrockgardinerna utlöses inte vid
alla sidokollisioner. Sidokrockgardi-
nernas utlöses beroende på kraften
och typen av kollision.
Då krockkuddarnas givare mäter
fordonets uppbromsning över tid är
fordonshastighet och skador i sig
själva inte tillräckligt bra indikatorer
på om en krockkudde borde ha löst ut
eller inte.
Säkerhetsbältet är ett nödvändigt
skydd vid alla kollisioner och behövs
även för att hålla den åkande kvar i
stolen och ur vägen för krockkuddar
som löses ut.
ORC övervakar beredskapen hos de
elektroniska delarna i systemet när
tändningslåset vrids till läge START
eller till läge ON/RUN (på/körning).
Om nyckeln är i OFF-läget, i ACC-
läget och inte i tändningsläget är
krockkuddesystemet inte aktiverat
och krockkuddarna löser inte ut.ORC-enheten innehåller ett reserv-
kraftsystem som gör att krockkudd-
arna kan lösa ut även om batteriet blir
strömlöst eller kopplas ur före utlös-
ningen.
ORC-enheten tänder också
varningslampan för krock-
kudde på instrument-
panelen i fyra till åtta
sekunder som ett självtest när tänd-
ningen slås på. Efter självtestet släcks
varningslampan för krockkuddesys-
temet. Om ORC-systemet upptäcker
ett fel i någon del av systemet tänds
varningslampan för krockkudde an-
tingen tillfälligt eller kontinuerligt.
En ton hörs om lampan tänds igen
efter den första tändningen vid start.
Det omfattar också ett diagnossystem
som tänder varningslampan för
krockkuddesystemet om ett fel upp-
står som kan påverka systemet. Dia-
gnossystemet registrerar även vilken
typ av fel det är.
51

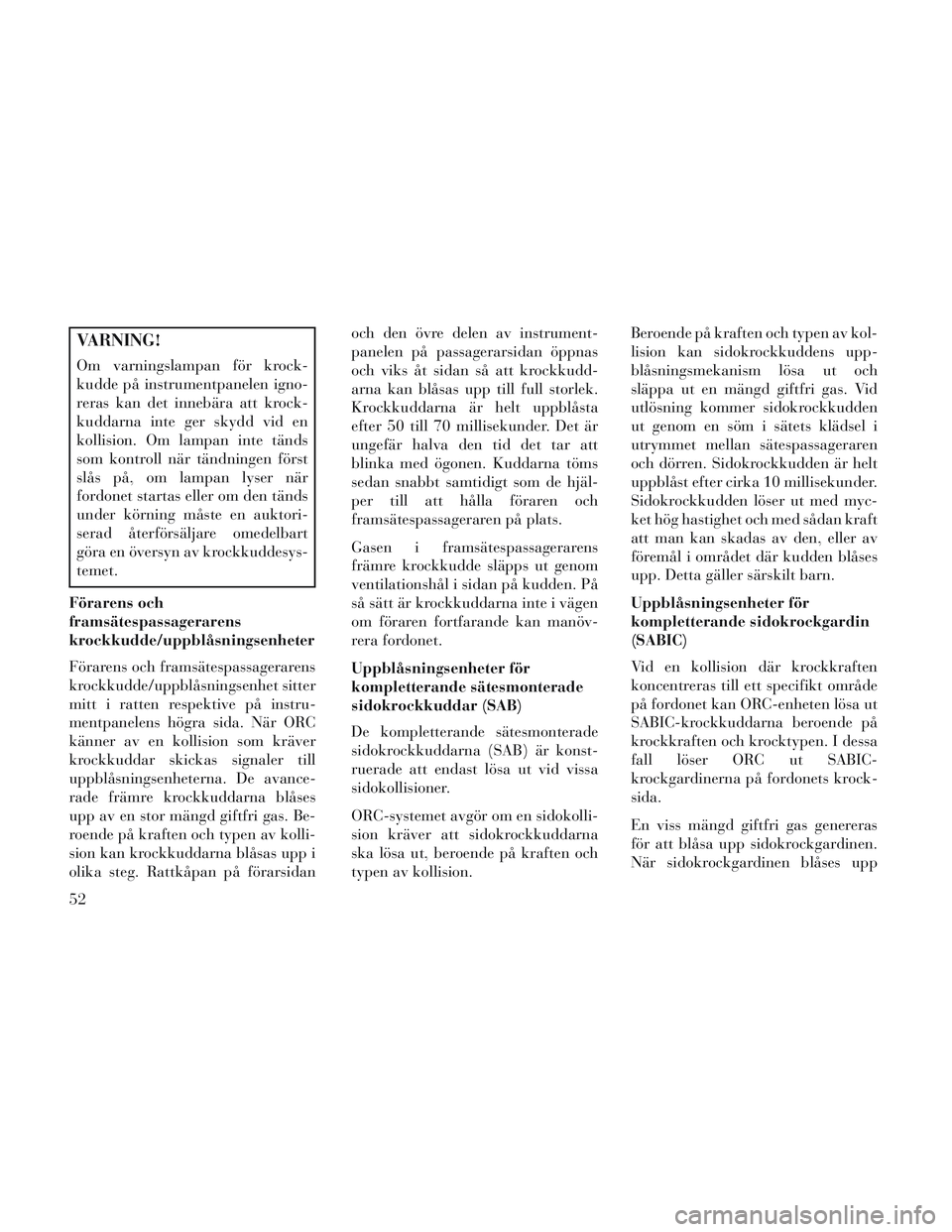

VARNING!
Om varningslampan för krock-
kudde på instrumentpanelen igno-
reras kan det innebära att krock-
kuddarna inte ger skydd vid en
kollision. Om lampan inte tänds
som kontroll när tändningen först
slås på, om lampan lyser när
fordonet startas eller om den tänds
under körning måste en auktori-
serad återförsäljare omedelbart
göra en översyn av krockkuddesys-
temet.
Förarens och
framsätespassagerarens
krockkudde/uppblåsningsenheter
Förarens och framsätespassagerarens
krockkudde/uppblåsningsenhet sitter
mitt i ratten respektive på instru-
mentpanelens högra sida. När ORC
känner av en kollision som kräver
krockkuddar skickas signaler till
uppblåsningsenheterna. De avance-
rade främre krockkuddarna blåses
upp av en stor mängd giftfri gas. Be-
roende på kraften och typen av kolli-
sion kan krockkuddarna blåsas upp i
olika steg. Rattkåpan på förarsidan och den övre delen av instrument-
panelen på passagerarsidan öppnas
och viks åt sidan så att krockkudd-
arna kan blåsas upp till full storlek.
Krockkuddarna är helt uppblåsta
efter 50 till 70 millisekunder. Det är
ungefär halva den tid det tar att
blinka med ögonen. Kuddarna töms
sedan snabbt samtidigt som de hjäl-
per till att hålla föraren och
framsätespassageraren på plats.
Gasen i framsätespassagerarens
främre krockkudde släpps ut genom
ventilationshål i sidan på kudden. På
så sätt är krockkuddarna inte i vägen
om föraren fortfarande kan manöv-
rera fordonet.
Uppblåsningsenheter för
kompletterande sätesmonterade
sidokrockkuddar (SAB)
De kompletterande sätesmonterade
sidokrockkuddarna (SAB) är konst-
ruerade att endast lösa ut vid vissa
sidokollisioner.
ORC-systemet avgör om en sidokolli-
sion kräver att sidokrockkuddarna
ska lösa ut, beroende på kraften och
typen av kollision.Beroende på kraften och typen av kol-
lision kan sidokrockkuddens upp-
blåsningsmekanism lösa ut och
släppa ut en mängd giftfri gas. Vid
utlösning kommer sidokrockkudden
ut genom en söm i sätets klädsel i
utrymmet mellan sätespassageraren
och dörren. Sidokrockkudden är helt
uppblåst efter cirka 10 millisekunder.
Sidokrockkudden löser ut med myc-
ket hög hastighet och med sådan kraft
att man kan skadas av den, eller av
föremål i området där kudden blåses
upp. Detta gäller särskilt barn.
Uppblåsningsenheter för
kompletterande sidokrockgardin
(SABIC)
Vid en kollision där krockkraften
koncentreras till ett specifikt område
på fordonet kan ORC-enheten lösa ut
SABIC-krockkuddarna beroende på
krockkraften och krocktypen. I dessa
fall löser ORC ut SABIC-
krockgardinerna på fordonets krock-
sida.
En viss mängd giftfri gas genereras
för att blåsa upp sidokrockgardinen.
När sidokrockgardinen blåses upp
52

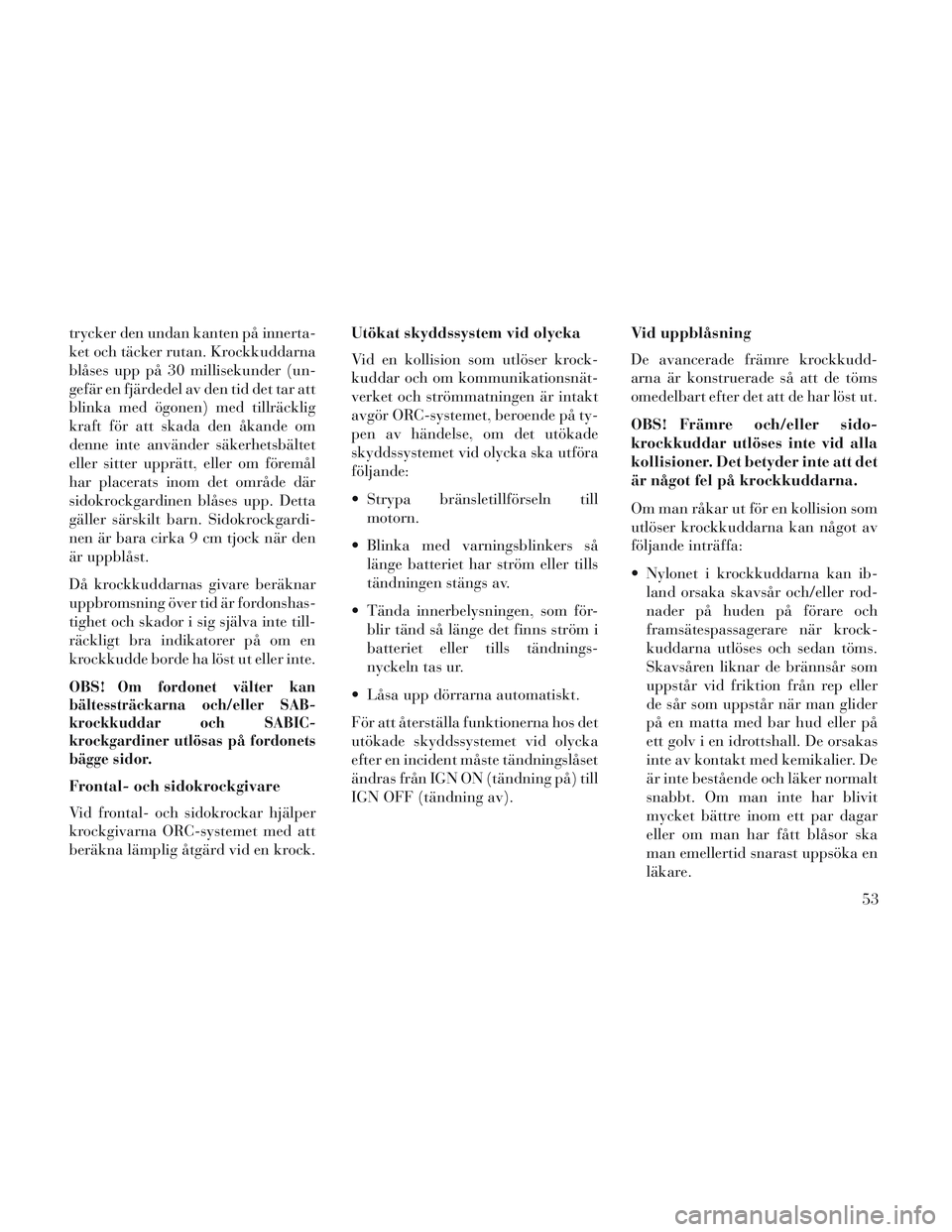

trycker den undan kanten på innerta-
ket och täcker rutan. Krockkuddarna
blåses upp på 30 millisekunder (un-
gefär en fjärdedel av den tid det tar att
blinka med ögonen) med tillräcklig
kraft för att skada den åkande om
denne inte använder säkerhetsbältet
eller sitter upprätt, eller om föremål
har placerats inom det område där
sidokrockgardinen blåses upp. Detta
gäller särskilt barn. Sidokrockgardi-
nen är bara cirka 9 cm tjock när den
är uppblåst.
Då krockkuddarnas givare beräknar
uppbromsning över tid är fordonshas-
tighet och skador i sig själva inte till-
räckligt bra indikatorer på om en
krockkudde borde ha löst ut eller inte.
OBS!
Om fordonet välter kan
bältessträckarna och/eller SAB-
krockkuddar och SABIC-
krockgardiner utlösas på fordonets
bägge sidor.
Frontal- och sidokrockgivare
Vid frontal- och sidokrockar hjälper
krockgivarna ORC-systemet med att
beräkna lämplig åtgärd vid en krock. Utökat skyddssystem vid olycka
Vid en kollision som utlöser krock-
kuddar och om kommunikationsnät-
verket och strömmatningen är intakt
avgör ORC-systemet, beroende på ty-
pen av händelse, om det utökade
skyddssystemet vid olycka ska utföra
följande:
Strypa bränsletillförseln till
motorn.
Blinka med varningsblinkers så länge batteriet har ström eller tills
tändningen stängs av.
Tända innerbelysningen, som för- blir tänd så länge det finns ström i
batteriet eller tills tändnings-
nyckeln tas ur.
Låsa upp dörrarna automatiskt.
För att återställa funktionerna hos det
utökade skyddssystemet vid olycka
efter en incident måste tändningslåset
ändras från IGN ON (tändning på) till
IGN OFF (tändning av). Vid uppblåsning
De avancerade främre krockkudd-
arna är konstruerade så att de töms
omedelbart efter det att de har löst ut.
OBS! Främre och/eller sido-
krockkuddar utlöses inte vid alla
kollisioner. Det betyder inte att det
är något fel på krockkuddarna.
Om man råkar ut för en kollision som
utlöser krockkuddarna kan något av
följande inträffa:
Nylonet i krockkuddarna kan ib-
land orsaka skavsår och/eller rod-
nader på huden på förare och
framsätespassagerare när krock-
kuddarna utlöses och sedan töms.
Skavsåren liknar de brännsår som
uppstår vid friktion från rep eller
de sår som uppstår när man glider
på en matta med bar hud eller på
ett golv i en idrottshall. De orsakas
inte av kontakt med kemikalier. De
är inte bestående och läker normalt
snabbt. Om man inte har blivit
mycket bättre inom ett par dagar
eller om man har fått blåsor ska
man emellertid snarast uppsöka en
läkare.
53

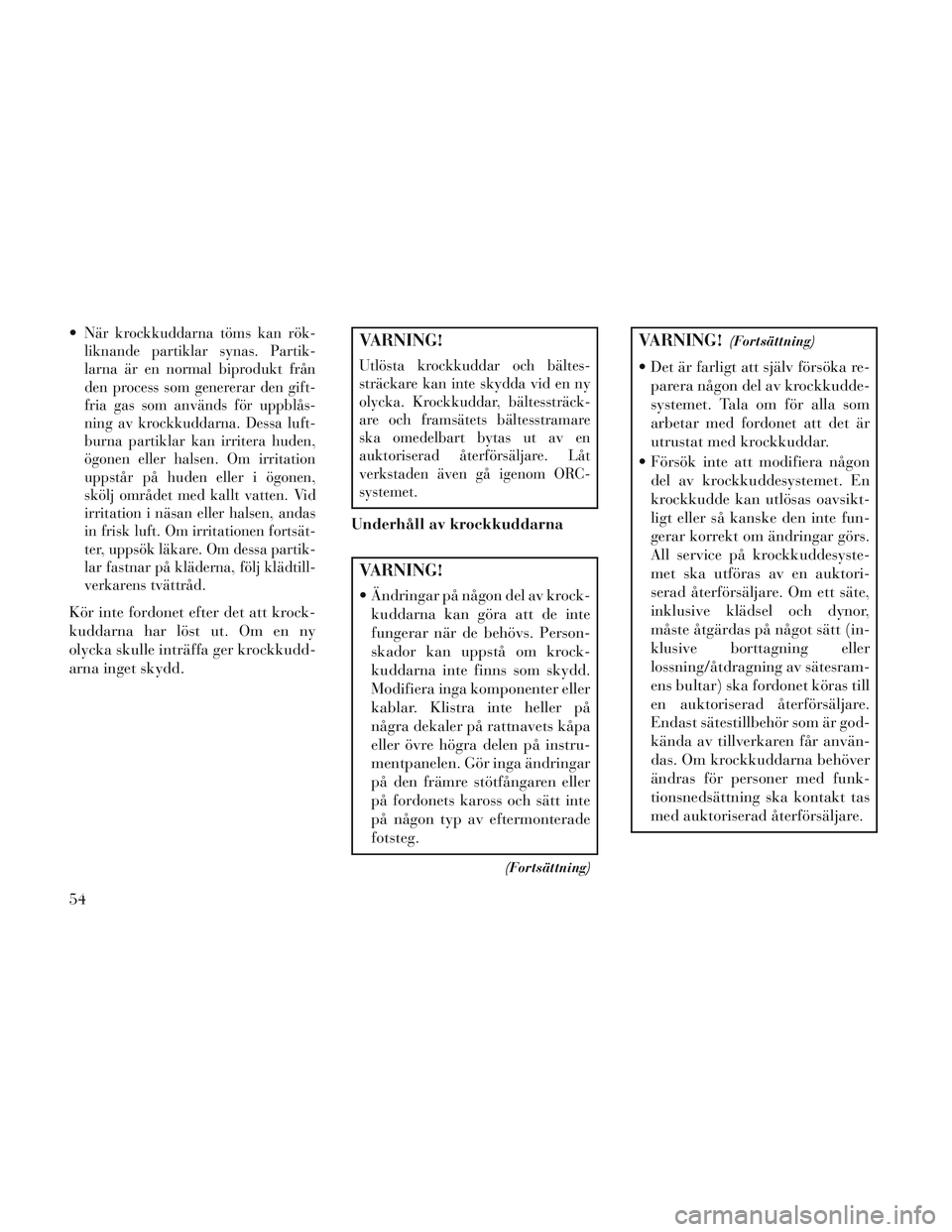

När krockkuddarna töms kan rök-
liknande partiklar synas. Partik-
larna är en normal biprodukt från
den process som genererar den gift-
fria gas som används för uppblås-
ning av krockkuddarna. Dessa luft-
burna partiklar kan irritera huden,
ögonen eller halsen. Om irritation
uppstår på huden eller i ögonen,
skölj området med kallt vatten. Vid
irritation i näsan eller halsen, andas
in frisk luft. Om irritationen fortsät-
ter, uppsök läkare. Om dessa partik-
lar fastnar på kläderna, följ klädtill-
verkarens tvättråd.
Kör inte fordonet efter det att krock-
kuddarna har löst ut. Om en ny
olycka skulle inträffa ger krockkudd-
arna inget skydd.
VARNING!
Utlösta krockkuddar och bältes-
sträckare kan inte skydda vid en ny
olycka. Krockkuddar, bältessträck-
are och framsätets bältesstramare
ska omedelbart bytas ut av en
auktoriserad återförsäljare. Låt
verkstaden även gå igenom ORC-
systemet.
Underhåll av krockkuddarna
VARNING!
Ändringar på någon del av krock-kuddarna kan göra att de inte
fungerar när de behövs. Person-
skador kan uppstå om krock-
kuddarna inte finns som skydd.
Modifiera inga komponenter eller
kablar. Klistra inte heller på
några dekaler på rattnavets kåpa
eller övre högra delen på instru-
mentpanelen. Gör inga ändringar
på den främre stötfångaren eller
på fordonets kaross och sätt inte
på någon typ av eftermonterade
fotsteg.
(Fortsättning)
VARNING!(Fortsättning)
Det är farligt att själv försöka re-parera någon del av krockkudde-
systemet. Tala om för alla som
arbetar med fordonet att det är
utrustat med krockkuddar.
Försök inte att modifiera någon del av krockkuddesystemet. En
krockkudde kan utlösas oavsikt-
ligt eller så kanske den inte fun-
gerar korrekt om ändringar görs.
All service på krockkuddesyste-
met ska utföras av en auktori-
serad återförsäljare. Om ett säte,
inklusive klädsel och dynor,
måste åtgärdas på något sätt (in-
klusive borttagning eller
lossning/åtdragning av sätesram-
ens bultar) ska fordonet köras till
en auktoriserad återförsäljare.
Endast sätestillbehör som är god-
kända av tillverkaren får använ-
das. Om krockkuddarna behöver
ändras för personer med funk-
tionsnedsättning ska kontakt tas
med auktoriserad återförsäljare.
54

Varningslampa för krockkuddeKrockkuddarna ska alltid
vara klara för uppblåsning
så att de skyddar vid en kol-
lision. Varningslampan för
krockkudde övervakar de inre kret-
sarna och kablaget som hör till krock-
kuddesystemets elkomponenter. Trots
att krockkuddarna är underhållsfria
bör du låta en auktoriserad återför-
säljare omedelbart utföra service på
systemet om något av följande
inträffar.
Varningslampan för krockkudde tänds inte inom fyra till åtta sekun-
der efter det att tändningslåset vri-
dits till läge ON/RUN.

Varningslampan för krockkudde
lyser efter fyra- till
åttasekundersintervallen.
Varningslampan för krockkudde tänds då och då eller förblir tänd
under körning. OBS! Om hastighetsmätaren,
varvräknaren eller något annat
motorrelaterat mätinstrument inte
fungerar kan det hända att inte
heller ORC-systemet fungerar.
Krockkuddarna kanske inte är
klara att blåsas upp. Kontrollera
genast om en säkring har gått. Eti-
ketten på insidan av säkringsdo-
sans lock visar vilka säkringar
som hör till krockkuddarna. Kon-
takta en auktoriserad återförsälj-
are om säkringen är hel.
Registrering av händelsedata
(Event Data Recorder – EDR)
Det här fordonet är utrustat med en
registreringsenhet för händelsedata
(EDR). Huvudsyftet med registre-
ringsenheten är att vid vissa krocksi-
tuationer och tillbud, t.ex. om en
krockkudde löser ut eller vid påkör-
ning av hinder på vägen, registrera
händelsedata som kan visa hur
fordonets system har fungerat. Re-
gistreringsenheten för händelsedata
är konstruerad att under en kort tid, cirka 30 sekunder eller kortare, re-
gistrera data som gäller fordonets rö-
relser och säkerhetssystem. Registre-
ringsenheten i det här fordonet är
konstruerad att registrera följande
data:
hur olika system i fordonet fung-
erade;
om föraren/passageraren hade sä- kerhetsbältena påtagna/fastsatta;
hur mycket (om alls) föraren tryckte ned gas- och/eller bromspe-
dal; och
hur snabbt fordonet kördes.
Dessa data kan ge bättre förståelse för
de omständigheter under vilka
krockar och skador uppkommer.
55

OBS! Händelsedata registreras av
fordonet endast om en allvarligare
krock sker. Inga data registreras
av enheten vid normal körning och
inga personliga data (t.ex. namn,
kön, ålder och olycksplats) regist-
reras. Dock kan andra, t.ex. polis-
myndigheten, kombinera händel-
sedata med sådana uppgifter som
normalt sammanställs vid utred-
ning av en olycka.
För att händelsedata ska kunna avlä-
sas krävs specialutrustning och till-
gång till fordonet eller registrerings-
enheten. Förutom fordonstillverkaren
kan andra, t.ex. polismyndigheten,
som har tillgång till specialutrustning
avläsa den informationen om de har
tillgång till fordonet eller registre-

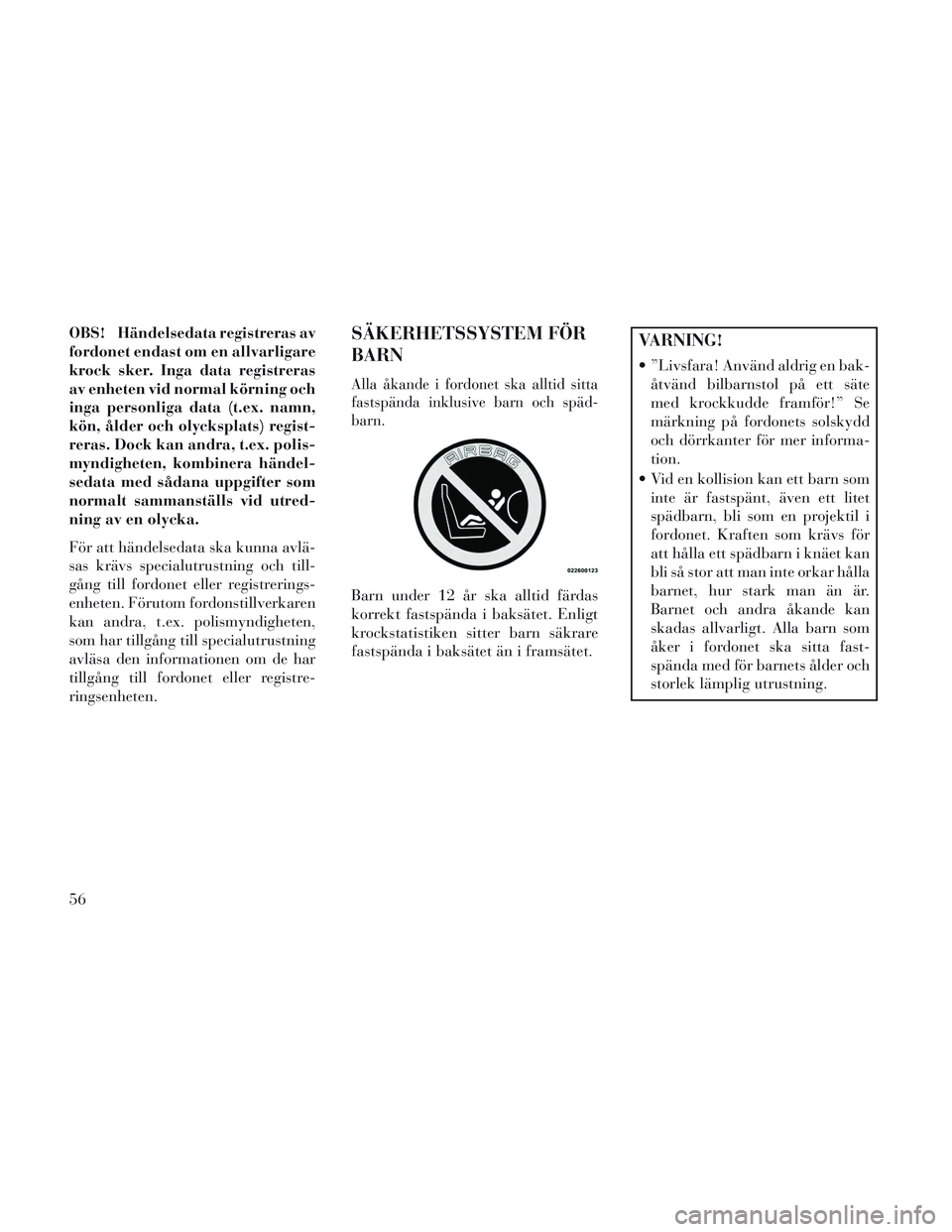

ringsenheten.SÄKERHETSSYSTEM FÖR
BARN
Alla åkande i fordonet ska alltid sitta
fastspända inklusive barn och späd-
barn.
Barn under 12 år ska alltid färdas
korrekt fastspända i baksätet. Enligt
krockstatistiken sitter barn säkrare
fastspända i baksätet än i framsätet.
VARNING!
”Livsfara! Använd aldrig en bak-åtvänd bilbarnstol på ett säte
med krockkudde framför!” Se
märkning på fordonets solskydd
och dörrkanter för mer informa-
tion.
Vid en kollision kan ett barn som inte är fastspänt, även ett litet
spädbarn, bli som en projektil i
fordonet. Kraften som krävs för
att hålla ett spädbarn i knäet kan
bli så stor att man inte orkar hålla
barnet, hur stark man än är.
Barnet och andra åkande kan
skadas allvarligt. Alla barn som
åker i fordonet ska sitta fast-
spända med för barnets ålder och
storlek lämplig utrustning.
56

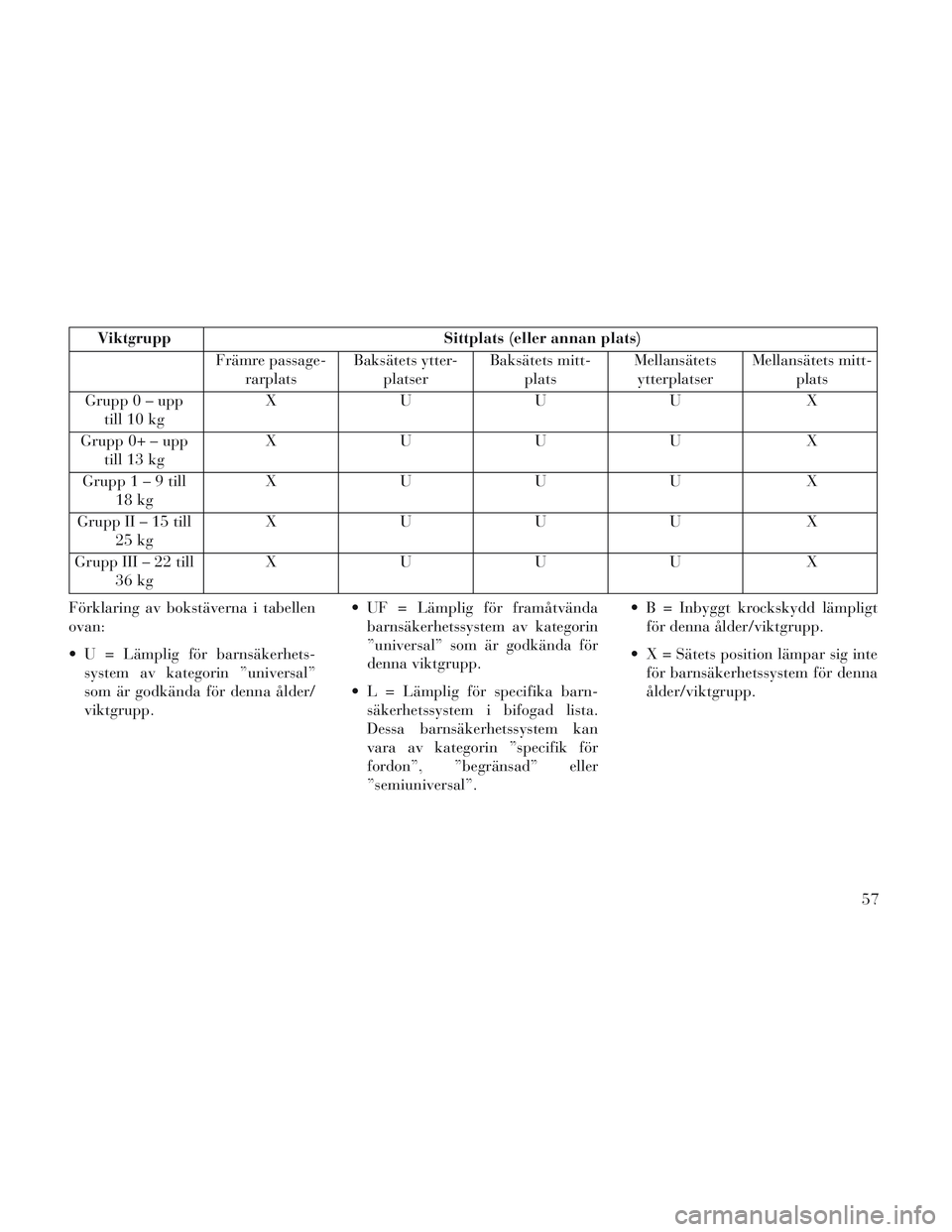

ViktgruppSittplats (eller annan plats)
Främre passage- rarplats Baksätets ytter-
platser Baksätets mitt-
plats Mellansätets
ytterplatser Mellansätets mitt-
plats
Grupp0–upp till 10 kg XUUU X
Grupp 0+ – upp till 13 kg XUUU X
Grupp1–9till 18 kg XUUU X
Grupp II – 15 till 25 kg XUUU X
Grupp III – 22 till 36 kg XUUU X
Förklaring av bokstäverna i tabellen
ovan:
U = Lämplig för barnsäkerhets- system av kategorin ”universal”
som är godkända för denna ålder/
viktgrupp. UF = Lämplig för framåtvända
barnsäkerhetssystem av kategorin
”universal” som är godkända för
denna viktgrupp.
L = Lämplig för specifika barn- säkerhetssystem i bifogad lista.
Dessa barnsäkerhetssystem kan
vara av kategorin ”specifik för
fordon”, ”begränsad” eller
”semiuniversal”. B = Inbyggt krockskydd lämpligt
för denna ålder/viktgrupp.
X = Sätets position lämpar sig inte för barnsäkerhetssystem för denna
ålder/viktgrupp.
57

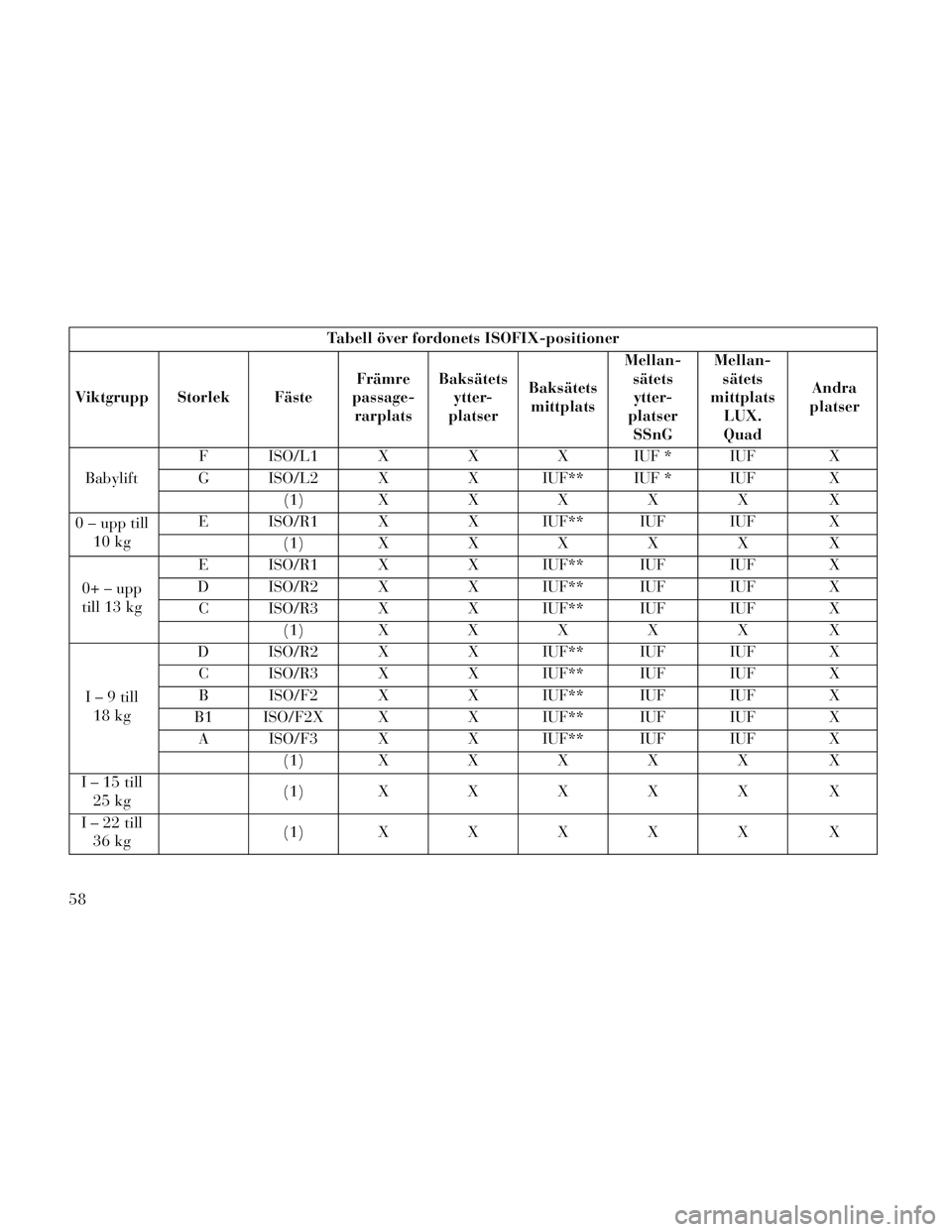

Tabell över fordonets ISOFIX-positioner
Viktgrupp Storlek Fäste Främre
passage- rarplats Baksätets
ytter-
platser Baksätets
mittplats Mellan-
sätetsytter-
platser SSnG Mellan-
sätets
mittplats LUX.
Quad Andra
platser
Babylift F ISO/L1 X
XX IUF * IUF X
G ISO/L2 X X IUF** IUF * IUF X
( 1 )XXXXX X
0 – upp till 10 kg E ISO/R1 X
X IUF** IUF IUF X
( 1 )XXXXX X
0+ – upp
till 13 kg E ISO/R1 X
X IUF** IUF IUF X
D ISO/R2 X X IUF** IUF IUF X
C ISO/R3 X X IUF** IUF IUF X
( 1 )XXXXX X
I – 9 till 18 kg D ISO/R2 X
X IUF** IUF IUF X
C ISO/R3 X X IUF** IUF IUF X
B ISO/F2 X X IUF** IUF IUF X
B1 ISO/F2X X X IUF** IUF IUF X
A ISO/F3 X X IUF** IUF IUF X
( 1 )XXXXX X
I – 15 till 25 kg (
1 )XXXXX X
I – 22 till 36 kg (
1 )XXXXX X
58
