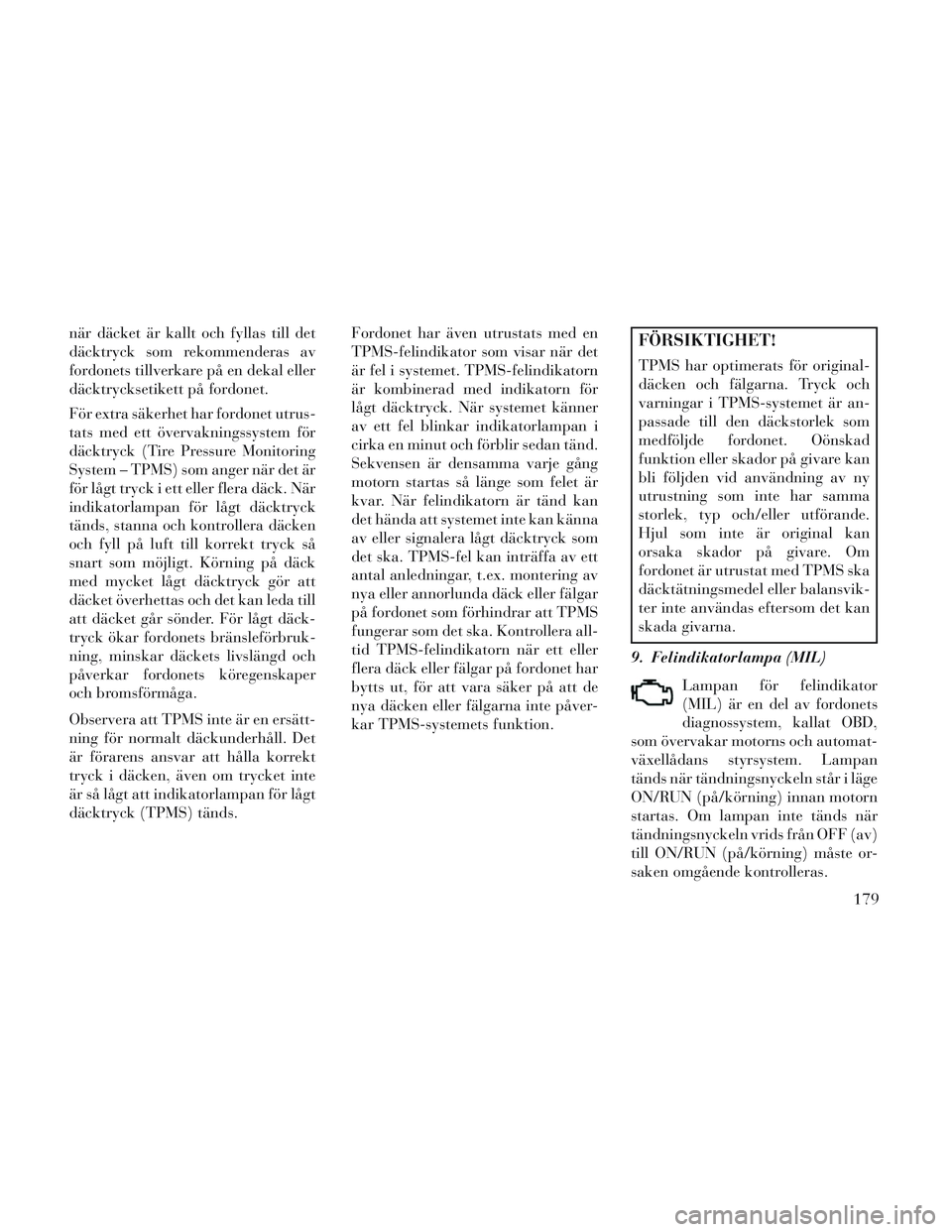

när däcket är kallt och fyllas till det
däcktryck som rekommenderas av
fordonets tillverkare på en dekal eller
däcktrycksetikett på fordonet.
För extra säkerhet har fordonet utrus-
tats med ett övervakningssystem för
däcktryck (Tire Pressure Monitoring
System – TPMS) som anger när det är
för lågt tryck i ett eller flera däck. När
indikatorlampan för lågt däcktryck
tänds, stanna och kontrollera däcken
och fyll på luft till korrekt tryck så
snart som möjligt. Körning på däck
med mycket lågt däcktryck gör att
däcket överhettas och det kan leda till
att däcket går sönder. För lågt däck-
tryck ökar fordonets bränsleförbruk-
ning, minskar däckets livslängd och
påverkar fordonets köregenskaper
och bromsförmåga.
Observera att TPMS inte är en ersätt-
ning för normalt däckunderhåll. Det
är förarens ansvar att hålla korrekt
tryck i däcken, även om trycket inte
är så lågt att indikatorlampan för lågt
däcktryck (TPMS) tänds.Fordonet har även utrustats med en
TPMS-felindikator som visar när det
är fel i systemet. TPMS-felindikatorn
är kombinerad med indikatorn för
lågt däcktryck. När systemet känner
av ett fel blinkar indikatorlampan i
cirka en minut och förblir sedan tänd.
Sekvensen är densamma varje gång
motorn startas så länge som felet är
kvar. När felindikatorn är tänd kan
det hända att systemet inte kan känna
av eller signalera lågt däcktryck som
det ska. TPMS-fel kan inträffa av ett
antal anledningar, t.ex. montering av
nya eller annorlunda däck eller fälgar
på fordonet som förhindrar att TPMS
fungerar som det ska. Kontrollera all-
tid TPMS-felindikatorn när ett eller
flera däck eller fälgar på fordonet har
bytts ut, för att vara säker på att de
nya däcken eller fälgarna inte påver-
kar TPMS-systemets funktion.FÖRSIKTIGHET!
TPMS har optimerats för original-
däcken och fälgarna. Tryck och
varningar i TPMS-systemet är an-
passade till den däckstorlek som
medföljde fordonet. Oönskad
funktion eller skador på givare kan
bli följden vid användning av ny
utrustning som inte har samma
storlek, typ och/eller utförande.
Hjul som inte är original kan
orsaka skador på givare. Om
fordonet är utrustat med TPMS ska
däcktätningsmedel eller balansvik-
ter inte användas eftersom det kan
skada givarna.
9. Felindikatorlampa (MIL) Lampan för felindikator
(MIL) är en del av fordonets
diagnossystem, kallat OBD,
som övervakar motorns och automat-
växellådans styrsystem. Lampan
tänds när tändningsnyckeln står i läge
ON/RUN (på/körning) innan motorn
startas. Om lampan inte tänds när
tändningsnyckeln vrids från OFF (av)
till ON/RUN (på/körning) måste or-
saken omgående kontrolleras.
179

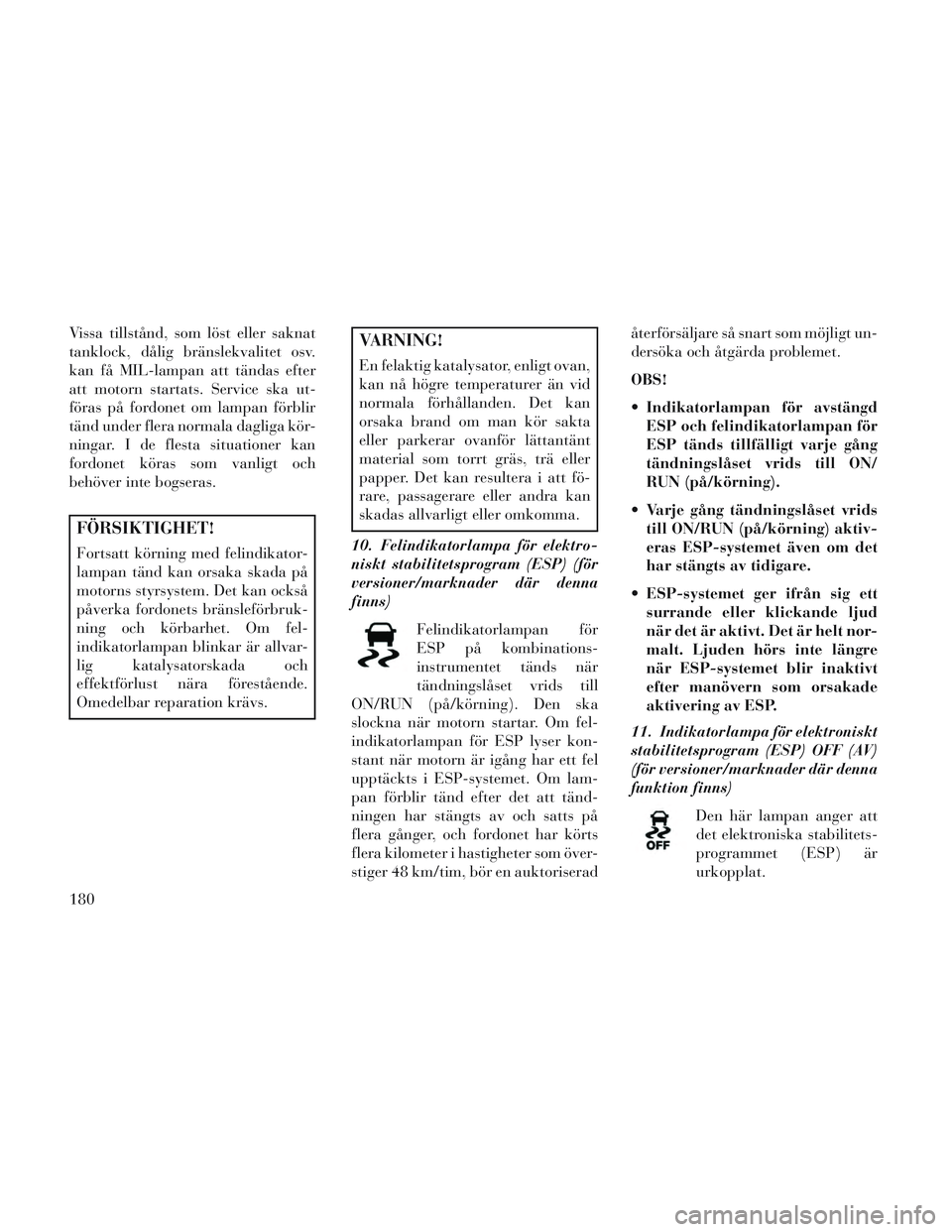

Vissa tillstånd, som löst eller saknat
tanklock, dålig bränslekvalitet osv.
kan få MIL-lampan att tändas efter
att motorn startats. Service ska ut-
föras på fordonet om lampan förblir
tänd under flera normala dagliga kör-
ningar. I de flesta situationer kan
fordonet köras som vanligt och
behöver inte bogseras.
FÖRSIKTIGHET!
Fortsatt körning med felindikator-
lampan tänd kan orsaka skada på
motorns styrsystem. Det kan också
påverka fordonets bränsleförbruk-
ning och körbarhet. Om fel-
indikatorlampan blinkar är allvar-
lig katalysatorskada och
effektförlust nära förestående.
Omedelbar reparation krävs.
VARNING!
En felaktig katalysator, enligt ovan,
kan nå högre temperaturer än vid
normala förhållanden. Det kan
orsaka brand om man kör sakta
eller parkerar ovanför lättantänt
material som torrt gräs, trä eller
papper. Det kan resultera i att fö-
rare, passagerare eller andra kan
skadas allvarligt eller omkomma.
10. Felindikatorlampa för elektro-
niskt stabilitetsprogram (ESP) (för
versioner/marknader där denna
finns) Felindikatorlampan för
ESP på kombinations-
instrumentet tänds när
tändningslåset vrids till
ON/RUN (på/körning). Den ska
slockna när motorn startar. Om fel-
indikatorlampan för ESP lyser kon-
stant när motorn är igång har ett fel
upptäckts i ESP-systemet. Om lam-
pan förblir tänd efter det att tänd-
ningen har stängts av och satts på
flera gånger, och fordonet har körts
flera kilometer i hastigheter som över-
stiger 48 km/tim, bör en auktoriserad återförsäljare så snart som möjligt un-
dersöka och åtgärda problemet.
OBS!
Indikatorlampan för avstängd
ESP och felindikatorlampan för
ESP tänds tillfälligt varje gång
tändningslåset vrids till ON/
RUN (på/körning).
Varje gång tändningslåset vrids till ON/RUN (på/körning) aktiv-
eras ESP-systemet även om det
har stängts av tidigare.
ESP-systemet ger ifrån sig ett surrande eller klickande ljud
när det är aktivt. Det är helt nor-
malt. Ljuden hörs inte längre
när ESP-systemet blir inaktivt
efter manövern som orsakade
aktivering av ESP.
11. Indikatorlampa för elektroniskt
stabilitetsprogram (ESP) OFF (AV)
(för versioner/marknader där denna
funktion finns)
Den här lampan anger att
det elektroniska stabilitets-
programmet (ESP) är
urkopplat.
180

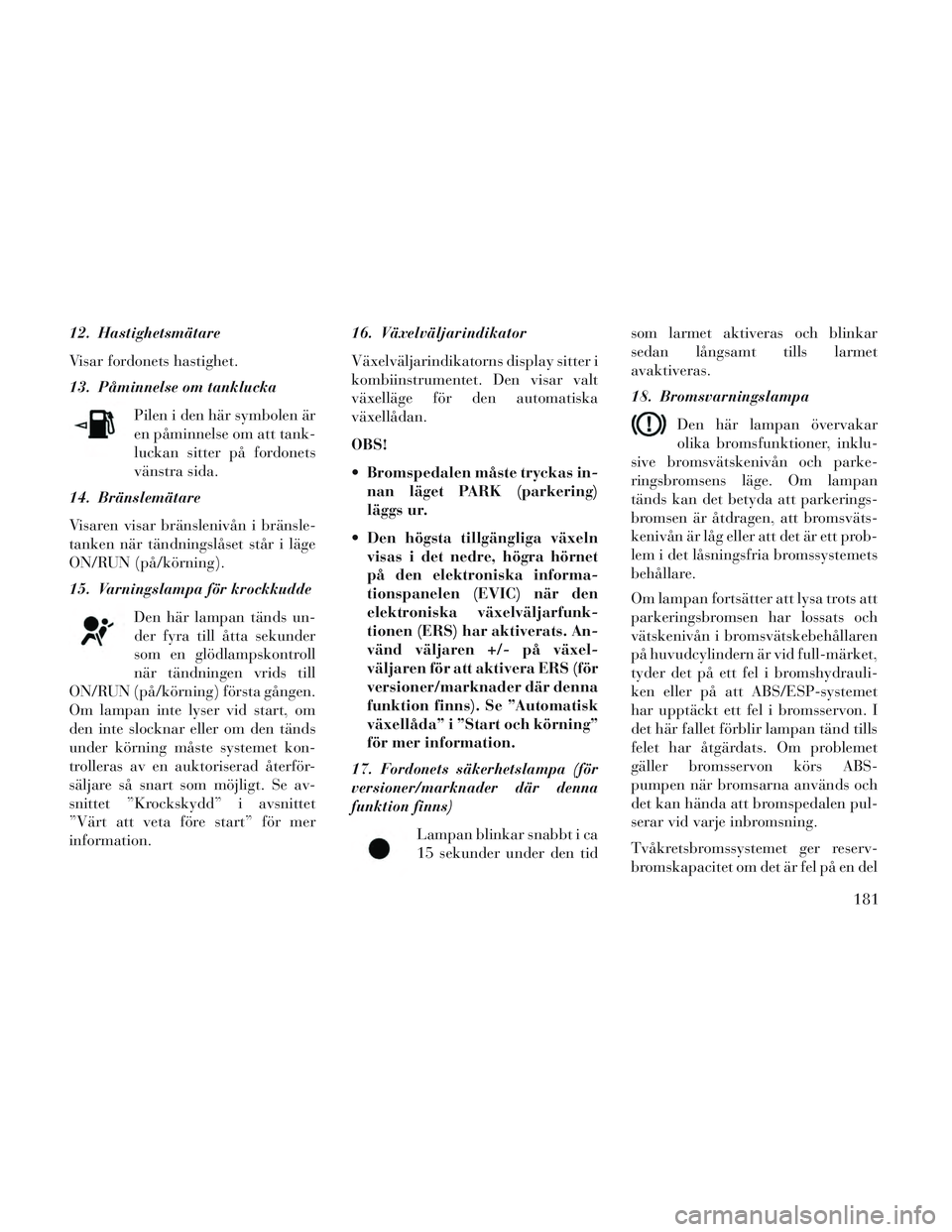

12. Hastighetsmätare
Visar fordonets hastighet.
13. Påminnelse om tankluckaPilen i den här symbolen är
en påminnelse om att tank-
luckan sitter på fordonets
vänstra sida.
14. Bränslemätare
Visaren visar bränslenivån i bränsle-
tanken när tändningslåset står i läge
ON/RUN (på/körning).
15. Varningslampa för krockkudde
Den här lampan tänds un-
der fyra till åtta sekunder
som en glödlampskontroll
när tändningen vrids till
ON/RUN (på/körning) första gången.
Om lampan inte lyser vid start, om
den inte slocknar eller om den tänds
under körning måste systemet kon-
trolleras av en auktoriserad återför-
säljare så snart som möjligt. Se av-
snittet ”Krockskydd” i avsnittet
”Värt att veta före start” för mer
information. 16. Växelväljarindikator
Växelväljarindikatorns display sitter i
kombiinstrumentet. Den visar valt
växelläge för den automatiska
växellådan.
OBS!
Bromspedalen måste tryckas in-
nan läget PARK (parkering)
läggs ur.
Den högsta tillgängliga växeln visas i det nedre, högra hörnet
på den elektroniska informa-
tionspanelen (EVIC) när den
elektroniska växelväljarfunk-
tionen (ERS) har aktiverats. An-
vänd väljaren +/- på växel-
väljaren för att aktivera ERS (för
versioner/marknader där denna
funktion finns). Se ”Automatisk
växellåda” i ”Start och körning”
för mer information.
17. Fordonets säkerhetslampa (för
versioner/marknader där denna
funktion finns)
Lampan blinkar snabbt i ca
15 sekunder under den tid som larmet aktiveras och blinkar
sedan långsamt tills larmet
avaktiveras.
18. Bromsvarningslampa
Den här lampan övervakar
olika bromsfunktioner, inklu-
sive bromsvätskenivån och parke-
ringsbromsens läge. Om lampan
tänds kan det betyda att parkerings-
bromsen är åtdragen, att bromsväts-
kenivån är låg eller att det är ett prob-
lem i det låsningsfria bromssystemets
behållare.
Om lampan fortsätter att lysa trots att
parkeringsbromsen har lossats och
vätskenivån i bromsvätskebehållaren
på huvudcylindern är vid full-märket,
tyder det på ett fel i bromshydrauli-
ken eller på att ABS/ESP-systemet
har upptäckt ett fel i bromsservon. I
det här fallet förblir lampan tänd tills
felet har åtgärdats. Om problemet
gäller bromsservon körs ABS-
pumpen när bromsarna används och
det kan hända att bromspedalen pul-
serar vid varje inbromsning.
Tvåkretsbromssystemet ger reserv-
bromskapacitet om det är fel på en del
181

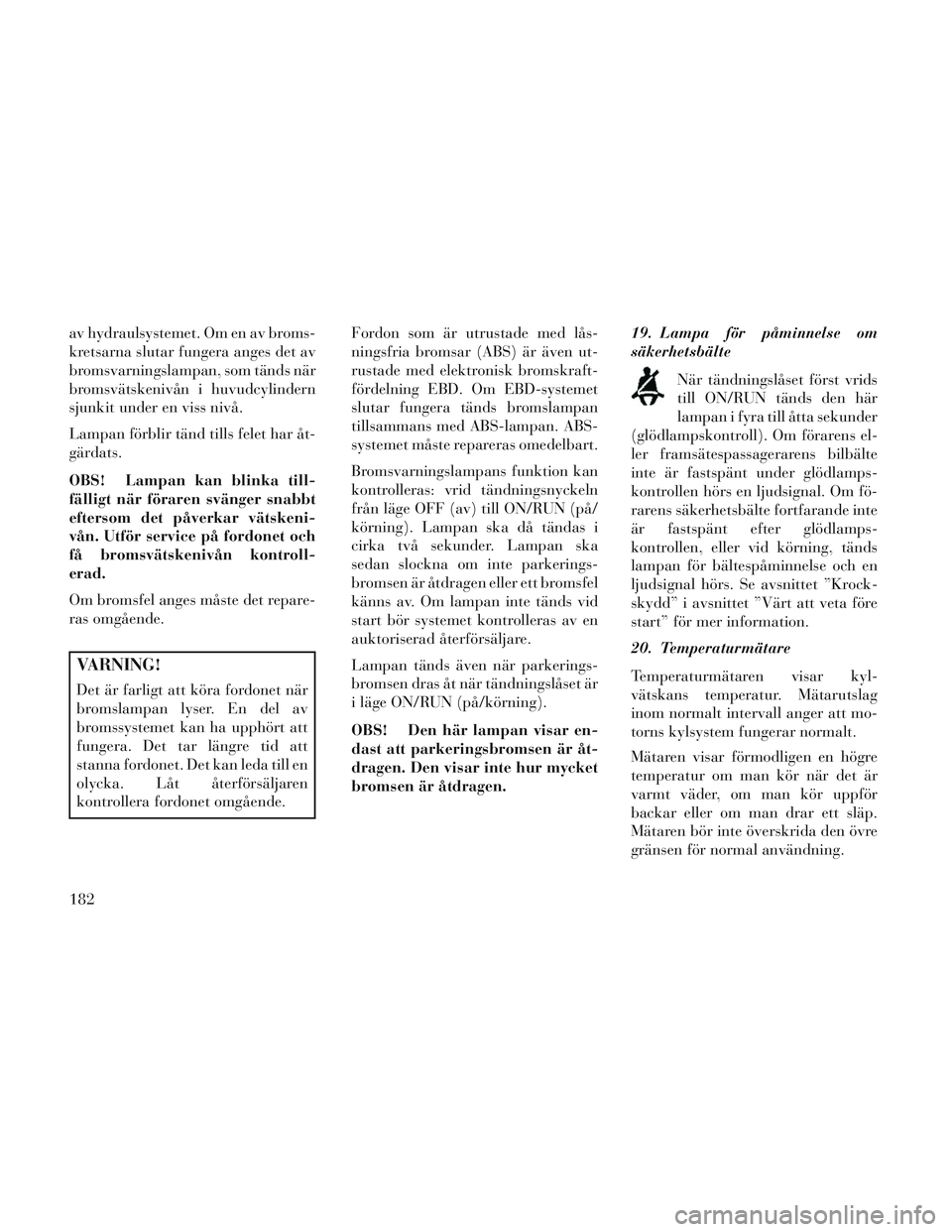

av hydraulsystemet. Om en av broms-
kretsarna slutar fungera anges det av
bromsvarningslampan, som tänds när
bromsvätskenivån i huvudcylindern
sjunkit under en viss nivå.
Lampan förblir tänd tills felet har åt-
gärdats.
OBS! Lampan kan blinka till-
fälligt när föraren svänger snabbt
eftersom det påverkar vätskeni-
vån. Utför service på fordonet och
få bromsvätskenivån kontroll-
erad.
Om bromsfel anges måste det repare-
ras omgående.
VARNING!
Det är farligt att köra fordonet när
bromslampan lyser. En del av
bromssystemet kan ha upphört att
fungera. Det tar längre tid att
stanna fordonet. Det kan leda till en
olycka. Låt återförsäljaren
kontrollera fordonet omgående.Fordon som är utrustade med lås-
ningsfria bromsar (ABS) är även ut-
rustade med elektronisk bromskraft-
fördelning EBD. Om EBD-systemet
slutar fungera tänds bromslampan
tillsammans med ABS-lampan. ABS-
systemet måste repareras omedelbart.
Bromsvarningslampans funktion kan
kontrolleras: vrid tändningsnyckeln
från läge OFF (av) till ON/RUN (på/
körning). Lampan ska då tändas i
cirka två sekunder. Lampan ska
sedan slockna om inte parkerings-
bromsen är åtdragen eller ett bromsfel
känns av. Om lampan inte tänds vid
start bör systemet kontrolleras av en
auktoriserad återförsäljare.
Lampan tänds även när parkerings-
bromsen dras åt när tändningslåset är
i läge ON/RUN (på/körning).
OBS! Den här lampan visar en-
dast att parkeringsbromsen är åt-
dragen. Den visar inte hur mycket
bromsen är åtdragen.
19. Lampa för påminnelse om
säkerhetsbälte
När tändningslåset först vrids
till ON/RUN tänds den här
lampan i fyra till åtta sekunder
(glödlampskontroll). Om förarens el-
ler framsätespassagerarens bilbälte
inte är fastspänt under glödlamps-
kontrollen hörs en ljudsignal. Om fö-
rarens säkerhetsbälte fortfarande inte
är fastspänt efter glödlamps-
kontrollen, eller vid körning, tänds
lampan för bältespåminnelse och en
ljudsignal hörs. Se avsnittet ”Krock-
skydd” i avsnittet ”Värt att veta före
start” för mer information.
20. Temperaturmätare
Temperaturmätaren visar kyl-
vätskans temperatur. Mätarutslag
inom normalt intervall anger att mo-
torns kylsystem fungerar normalt.
Mätaren visar förmodligen en högre
temperatur om man kör när det är
varmt väder, om man kör uppför
backar eller om man drar ett släp.
Mätaren bör inte överskrida den övre
gränsen för normal användning.
182

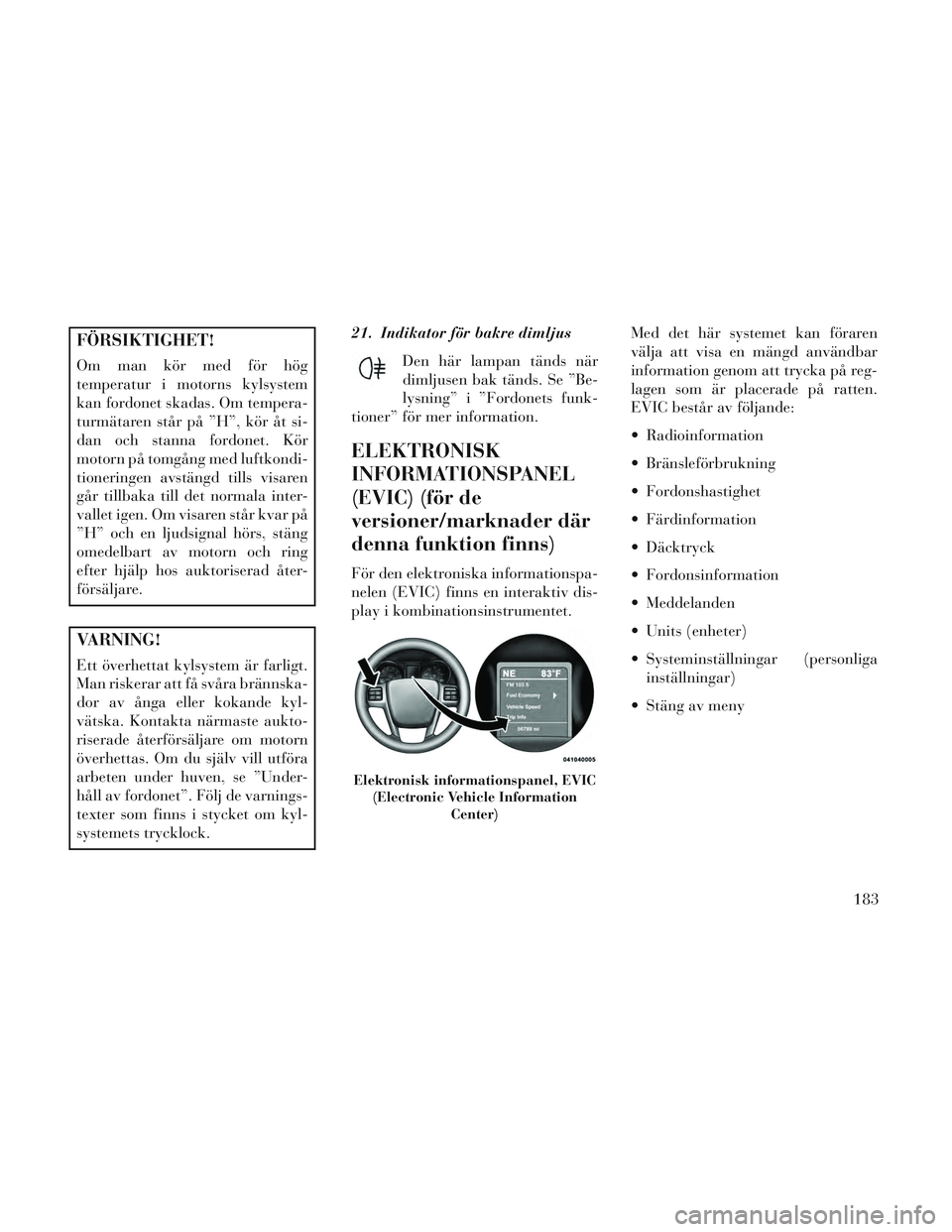

FÖRSIKTIGHET!
Om man kör med för hög
temperatur i motorns kylsystem
kan fordonet skadas. Om tempera-
turmätaren står på ”H”, kör åt si-
dan och stanna fordonet. Kör
motorn på tomgång med luftkondi-
tioneringen avstängd tills visaren
går tillbaka till det normala inter-
vallet igen. Om visaren står kvar på
”H” och en ljudsignal hörs, stäng
omedelbart av motorn och ring
efter hjälp hos auktoriserad åter-
försäljare.
VARNING!
Ett överhettat kylsystem är farligt.
Man riskerar att få svåra brännska-
dor av ånga eller kokande kyl-
vätska. Kontakta närmaste aukto-
riserade återförsäljare om motorn
överhettas. Om du själv vill utföra
arbeten under huven, se ”Under-
håll av fordonet”. Följ de varnings-
texter som finns i stycket om kyl-
systemets trycklock.21. Indikator för bakre dimljus
Den här lampan tänds när
dimljusen bak tänds. Se ”Be-
lysning” i ”Fordonets funk-
tioner” för mer information.
ELEKTRONISK
INFORMATIONSPANEL
(EVIC) (för de
versioner/marknader där
denna funktion finns)
För den elektroniska informationspa-
nelen (EVIC) finns en interaktiv dis-
play i kombinationsinstrumentet. Med det här systemet kan föraren
välja att visa en mängd användbar
information genom att trycka på reg-
lagen som är placerade på ratten.
EVIC består av följande:
Radioinformation
Bränsleförbrukning
Fordonshastighet
Färdinformation
Däcktryck
Fordonsinformation
Meddelanden
Units (enheter)
Systeminställningar (personliga
inställningar)
Stäng av meny
Elektronisk informationspanel, EVIC (Electronic Vehicle Information Center)
183

Med det här systemet kan föraren
välja information genom att trycka på
följande knappar på fordonets ratt:
UppåtpilTryck på och släpp UP-
knappen för att bläddra
uppåt i huvudmenyer (Fuel
Economy (bränsleförbruk-
ning), Vehicle Info (fordonsinforma-
tion), Tire BAR (däcktryck), Cruise
(farthållare), Messages (meddelan-
den), Units (enheter), System Setup
(Systeminställningar)) och
undermenyer.
Nedåtpil
Tryck in och släpp upp
DOWN-knappen för att bläddra nedåt genom huvudmenyn
och undermenyerna.
Högerpil
Med SELECT-knappen
kan information nås i EVIC
undermenyer, vissa funk-
tionsinställningar väljas
och vissa EVIC-funktioner nollstäl-
las. EVIC visar föraren när SELECT-
knappen kan användas genom att
visa den grafiska högerpilen.
Knappen BACK (tillbaka)
Tryck på BACK-knappen
för att gå tillbaka till en
tidigare meny eller under-
meny.
VISNING PÅ DEN
ELEKTRONISKA
INFORMATIONSPANELEN
(EVIC)
EVIC-displayen är indelad i tre sek-
tioner:
1. Översta raden, där kompassrikt-
ning, vägmätarlinje och utomhustem-
peratur visas. 2. Huvudområdet där menyer och
meddelanden visas.
3. Sektionen med konfigurerbara in-
dikatorer under vägmätaren.
I huvudområdet visas normalt den
första menyskärmen för en funktion
som valts på huvudmenyn. I huvud-
området visas även meddelanden,
som kan vara något av 60 möjliga
varnings- eller informationsmedde-
landen. Dessa meddelanden delas in i
olika kategorier:
Lagrade femsekunders-
meddelanden
Under vissa förutsättningar kan den
här meddelandetypen ta över huvudde-
len av skärmen under fem sekunder
varefter de återgår till föregående
skärm. De flesta meddelanden av den
här typen lagras sedan (så länge som
anledningen till att de visades kvarstår)
och kan tas fram igen genom val av
menyraden ”Messages” på huvud-
menyn. Så länge som det finns ett lagrat
meddelande visas ett ”i” i EVIC-raden
för kompass/utomhustemperatur. Ex-
empel på den här meddelandetypen är
”Right Front Turn Signal Lamp Out”
EVIC-knappar på ratt
184

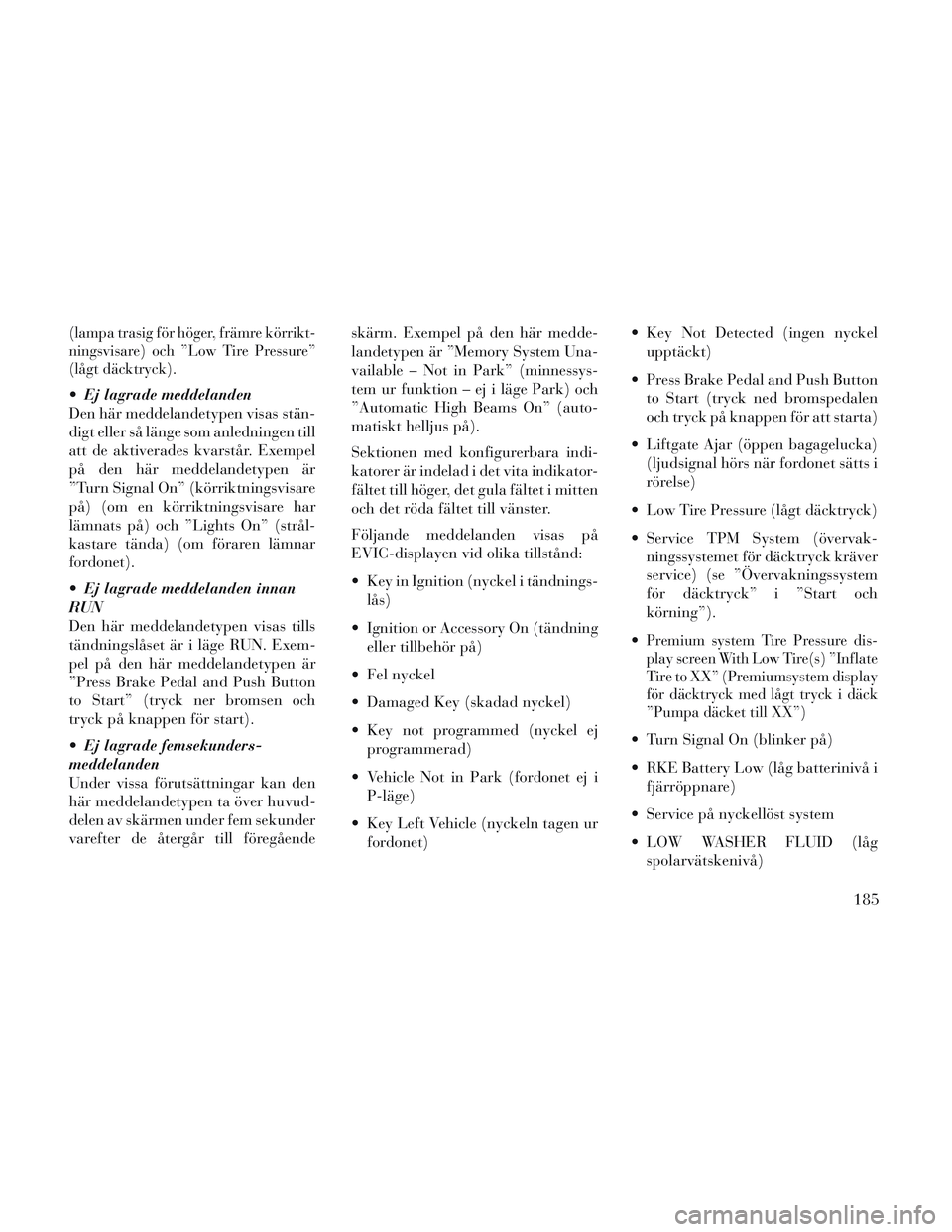

(lampa trasig för höger, främre körrikt-
ningsvisare) och ”Low Tire Pressure”
(lågt däcktryck).
Ej lagrade meddelanden
Den här meddelandetypen visas stän-
digt eller så länge som anledningen till
att de aktiverades kvarstår. Exempel
på den här meddelandetypen är
”Turn Signal On” (körriktningsvisare
på) (om en körriktningsvisare har
lämnats på) och ”Lights On” (strål-
kastare tända) (om föraren lämnar
fordonet).
Ej lagrade meddelanden innan
RUN
Den här meddelandetypen visas tills
tändningslåset är i läge RUN. Exem-
pel på den här meddelandetypen är
”Press Brake Pedal and Push Button
to Start” (tryck ner bromsen och
tryck på knappen för start).
Ej lagrade femsekunders-
meddelanden
Under vissa förutsättningar kan den
här meddelandetypen ta över huvud-
delen av skärmen under fem sekunder
varefter de återgår till föregåendeskärm. Exempel på den här medde-
landetypen är ”Memory System Una-
vailable – Not in Park” (minnessys-
tem ur funktion – ej i läge Park) och
”Automatic High Beams On” (auto-
matiskt helljus på).
Sektionen med konfigurerbara indi-
katorer är indelad i det vita indikator-
fältet till höger, det gula fältet i mitten
och det röda fältet till vänster.
Följande meddelanden visas på
EVIC-displayen vid olika tillstånd:
Key in Ignition (nyckel i tändnings-
lås)
Ignition or Accessory On (tändning eller tillbehör på)
Fel nyckel
Damaged Key (skadad nyckel)
Key not programmed (nyckel ej programmerad)
Vehicle Not in Park (fordonet ej i P-läge)
Key Left Vehicle (nyckeln tagen ur fordonet) Key Not Detected (ingen nyckel
upptäckt)
Press Brake Pedal and Push Button to Start (tryck ned bromspedalen
och tryck på knappen för att starta)
Liftgate Ajar (öppen bagagelucka) (ljudsignal hörs när fordonet sätts i
rörelse)
Low Tire Pressure (lågt däcktryck)
Service TPM System (övervak- ningssystemet för däcktryck kräver
service) (se ”Övervakningssystem
för däcktryck” i ”Start och
körning”).

Premium system Tire Pressure dis-
play screen With Low Tire(s) ”Inflate
Tire to XX” (Premiumsystem display
för däcktryck med lågt tryck i däck
”Pumpa däcket till XX”)
Turn Signal On (blinker på)
RKE Battery Low (låg batterinivå i fjärröppnare)
Service på nyckellöst system
LOW WASHER FLUID (låg spolarvätskenivå)
185

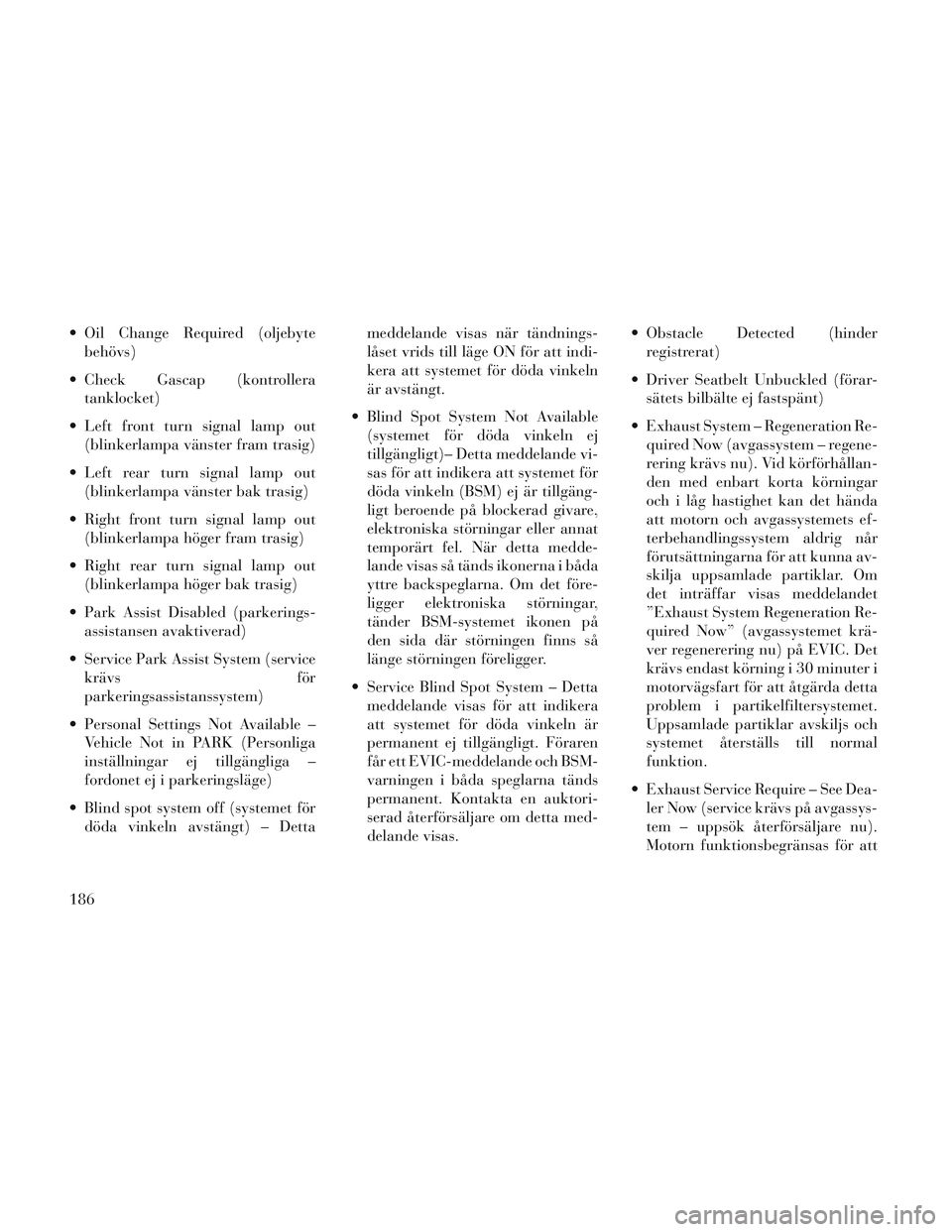

Oil Change Required (oljebytebehövs)
Check Gascap (kontrollera tanklocket)
Left front turn signal lamp out (blinkerlampa vänster fram trasig)
Left rear turn signal lamp out (blinkerlampa vänster bak trasig)
Right front turn signal lamp out (blinkerlampa höger fram trasig)
Right rear turn signal lamp out (blinkerlampa höger bak trasig)
Park Assist Disabled (parkerings- assistansen avaktiverad)
Service Park Assist System (service krävs för
parkeringsassistanssystem)
Personal Settings Not Available – Vehicle Not in PARK (Personliga
inställningar ej tillgängliga –
fordonet ej i parkeringsläge)
Blind spot system off (systemet för döda vinkeln avstängt) – Detta meddelande visas när tändnings-
låset vrids till läge ON för att indi-
kera att systemet för döda vinkeln
är avstängt.
Blind Spot System Not Available (systemet för döda vinkeln ej
tillgängligt)– Detta meddelande vi-
sas för att indikera att systemet för
döda vinkeln (BSM) ej är tillgäng-
ligt beroende på blockerad givare,
elektroniska störningar eller annat
temporärt fel. När detta medde-
lande visas så tänds ikonerna i båda
yttre backspeglarna. Om det före-
ligger elektroniska störningar,
tänder BSM-systemet ikonen på
den sida där störningen finns så
länge störningen föreligger.
Service Blind Spot System – Detta meddelande visas för att indikera
att systemet för döda vinkeln är
permanent ej tillgängligt. Föraren
får ett EVIC-meddelande och BSM-
varningen i båda speglarna tänds
permanent. Kontakta en auktori-
serad återförsäljare om detta med-
delande visas. Obstacle Detected (hinder
registrerat)
Driver Seatbelt Unbuckled (förar- sätets bilbälte ej fastspänt)
Exhaust System – Regeneration Re- quired Now (avgassystem – regene-
rering krävs nu). Vid körförhållan-
den med enbart korta körningar
och i låg hastighet kan det hända
att motorn och avgassystemets ef-
terbehandlingssystem aldrig når
förutsättningarna för att kunna av-
skilja uppsamlade partiklar. Om
det inträffar visas meddelandet
”Exhaust System Regeneration Re-
quired Now” (avgassystemet krä-
ver regenerering nu) på EVIC. Det
krävs endast körning i 30 minuter i
motorvägsfart för att åtgärda detta
problem i partikelfiltersystemet.
Uppsamlade partiklar avskiljs och
systemet återställs till normal
funktion.
Exhaust Service Require – See Dea- ler Now (service krävs på avgassys-
tem – uppsök återförsäljare nu).
Motorn funktionsbegränsas för att
186
