2014 Lancia Voyager Drift- och underhållshandbok (in Swedish)

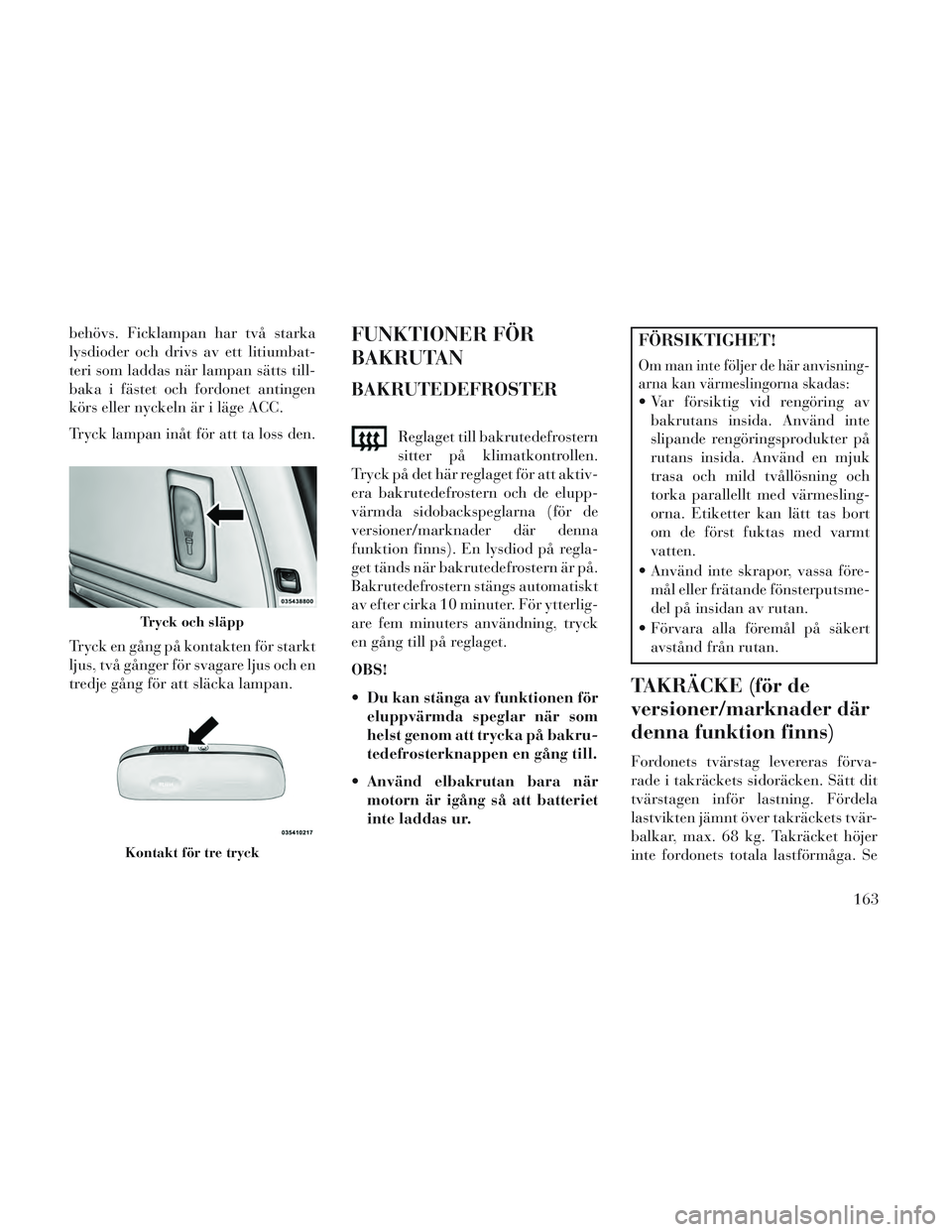

behövs. Ficklampan har två starka
lysdioder och drivs av ett litiumbat-
teri som laddas när lampan sätts till-
baka i fästet och fordonet antingen
körs eller nyckeln är i läge ACC.
Tryck lampan inåt för att ta loss den.
Tryck en gång på kontakten för starkt
ljus, två gånger för svagare ljus och en
tredje gång för att släcka lampan.FUNKTIONER FÖR
BAKRUTAN
BAKRUTEDEFROSTER
Reglaget till bakrutedefrostern
sitter på klimatkontrollen.
Tryck på det här reglaget för att aktiv-
era bakrutedefrostern och de elupp-
värmda sidobackspeglarna (för de
versioner/marknader där denna
funktion finns). En lysdiod på regla-
get tänds när bakrutedefrostern är på.
Bakrutedefrostern stängs automatiskt
av efter cirka 10 minuter. För ytterlig-
are fem minuters användning, tryck
en gång till på reglaget.
OBS!
Du kan stänga av funktionen för eluppvärmda speglar när som
helst genom att trycka på bakru-
tedefrosterknappen en gång till.
Använd elbakrutan bara när motorn är igång så att batteriet
inte laddas ur.
FÖRSIKTIGHET!
Om man inte följer de här anvisning-
arna kan värmeslingorna skadas:
Var försiktig vid rengöring avbakrutans insida. Använd inte
slipande rengöringsprodukter på
rutans insida. Använd en mjuk
trasa och mild tvållösning och
torka parallellt med värmesling-
orna. Etiketter kan lätt tas bort
om de först fuktas med varmt
vatten.
Använd inte skrapor, vassa före- mål eller frätande fönsterputsme-
del på insidan av rutan.
Förvara alla föremål på säkert avstånd från rutan.
TAKRÄCKE (för de
versioner/marknader där
denna funktion finns)
Fordonets tvärstag levereras förva-
rade i takräckets sidoräcken. Sätt dit
tvärstagen inför lastning. Fördela
lastvikten jämnt över takräckets tvär-
balkar, max. 68 kg. Takräcket höjer
inte fordonets totala lastförmåga. Se
Tryck och släpp
Kontakt för tre tryck
163

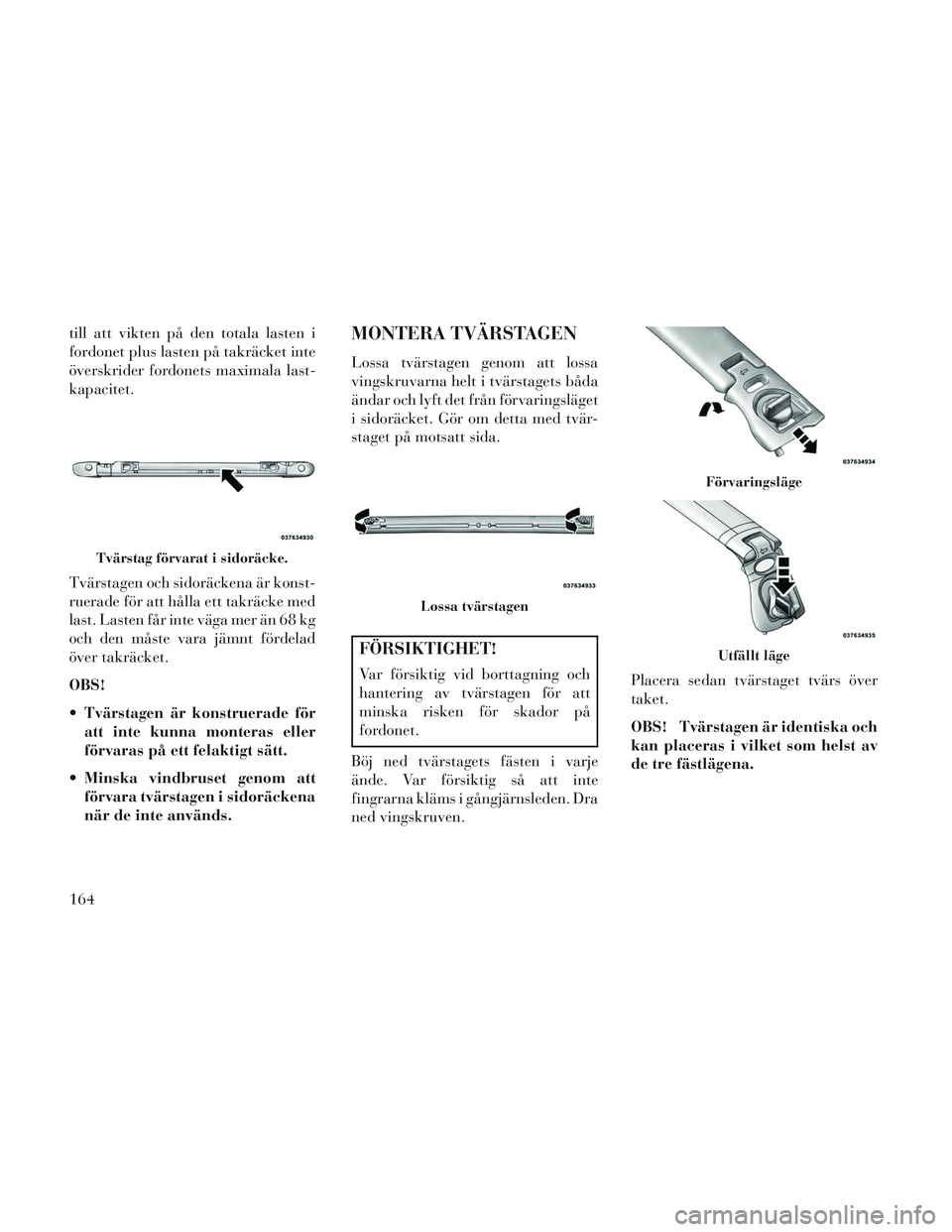

till att vikten på den totala lasten i
fordonet plus lasten på takräcket inte
överskrider fordonets maximala last-
kapacitet.
Tvärstagen och sidoräckena är konst-
ruerade för att hålla ett takräcke med
last. Lasten får inte väga mer än 68 kg
och den måste vara jämnt fördelad
över takräcket.
OBS!
Tvärstagen är konstruerade föratt inte kunna monteras eller
förvaras på ett felaktigt sätt.
Minska vindbruset genom att förvara tvärstagen i sidoräckena
när de inte används.MONTERA TVÄRSTAGEN
Lossa tvärstagen genom att lossa
vingskruvarna helt i tvärstagets båda
ändar och lyft det från förvaringsläget
i sidoräcket. Gör om detta med tvär-
staget på motsatt sida.
FÖRSIKTIGHET!
Var försiktig vid borttagning och
hantering av tvärstagen för att
minska risken för skador på
fordonet.
Böj ned tvärstagets fästen i varje
ände. Var försiktig så att inte
fingrarna kläms i gångjärnsleden. Dra
ned vingskruven. Placera sedan tvärstaget tvärs över
taket.
OBS! Tvärstagen är identiska och
kan placeras i vilket som helst av
de tre fästlägena.
Tvärstag förvarat i sidoräcke.
Lossa tvärstagen
Förvaringsläge
Utfällt läge
164

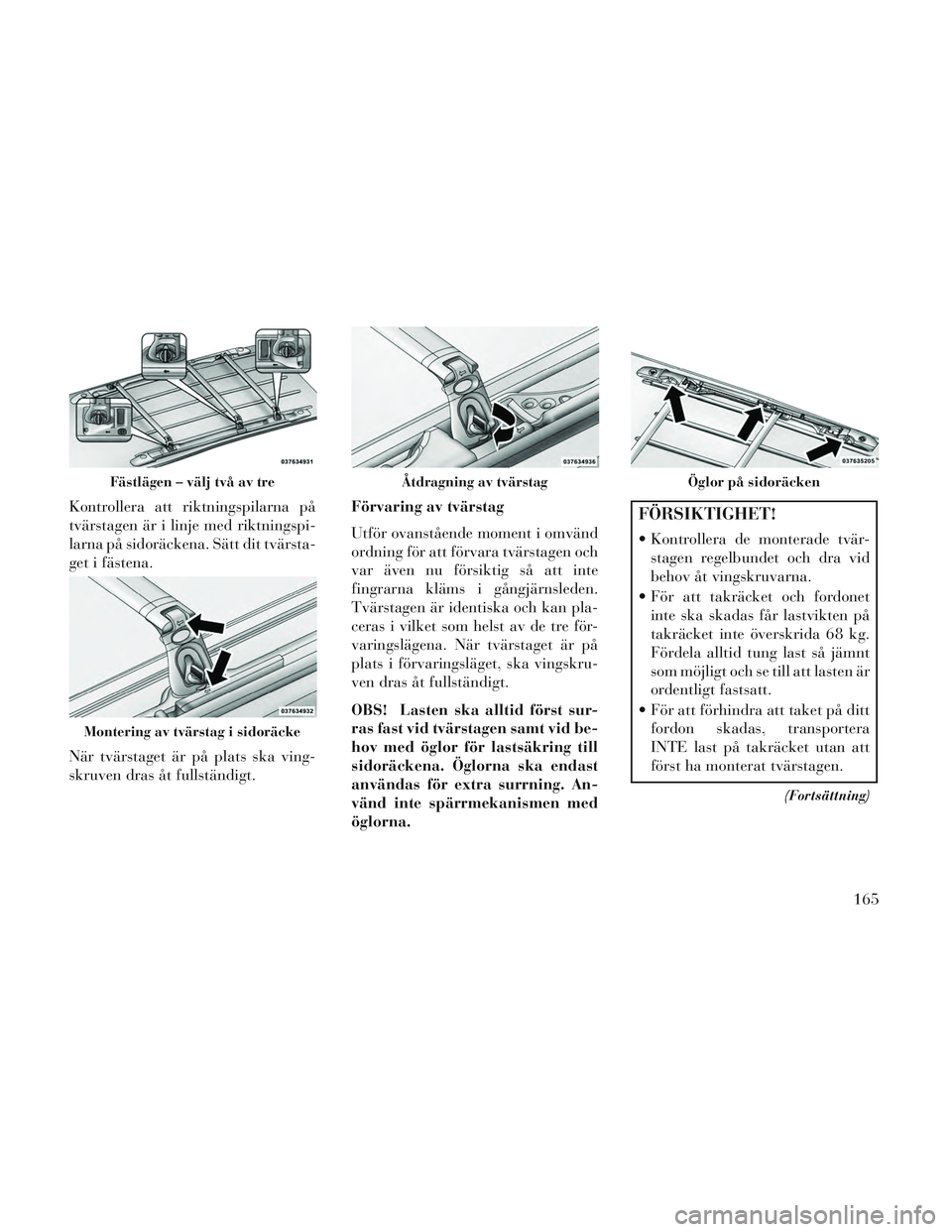

Kontrollera att riktningspilarna på
tvärstagen är i linje med riktningspi-
larna på sidoräckena. Sätt dit tvärsta-
get i fästena.
När tvärstaget är på plats ska ving-
skruven dras åt fullständigt.Förvaring av tvärstag
Utför ovanstående moment i omvänd
ordning för att förvara tvärstagen och
var även nu försiktig så att inte
fingrarna kläms i gångjärnsleden.
Tvärstagen är identiska och kan pla-
ceras i vilket som helst av de tre för-
varingslägena. När tvärstaget är på
plats i förvaringsläget, ska vingskru-
ven dras åt fullständigt.
OBS! Lasten ska alltid först sur-
ras fast vid tvärstagen samt vid be-
hov med öglor för lastsäkring till
sidoräckena. Öglorna ska endast
användas för extra surrning. An-
vänd inte spärrmekanismen med
öglorna.FÖRSIKTIGHET!
Kontrollera de monterade tvär-
stagen regelbundet och dra vid
behov åt vingskruvarna.
För att takräcket och fordonet inte ska skadas får lastvikten på
takräcket inte överskrida 68 kg.
Fördela alltid tung last så jämnt
som möjligt och se till att lasten är
ordentligt fastsatt.
För att förhindra att taket på ditt fordon skadas, transportera
INTE last på takräcket utan att
först ha monterat tvärstagen.
(Fortsättning)
Fästlägen – välj två av tre
Montering av tvärstag i sidoräcke
Åtdragning av tvärstagÖglor på sidoräcken
165

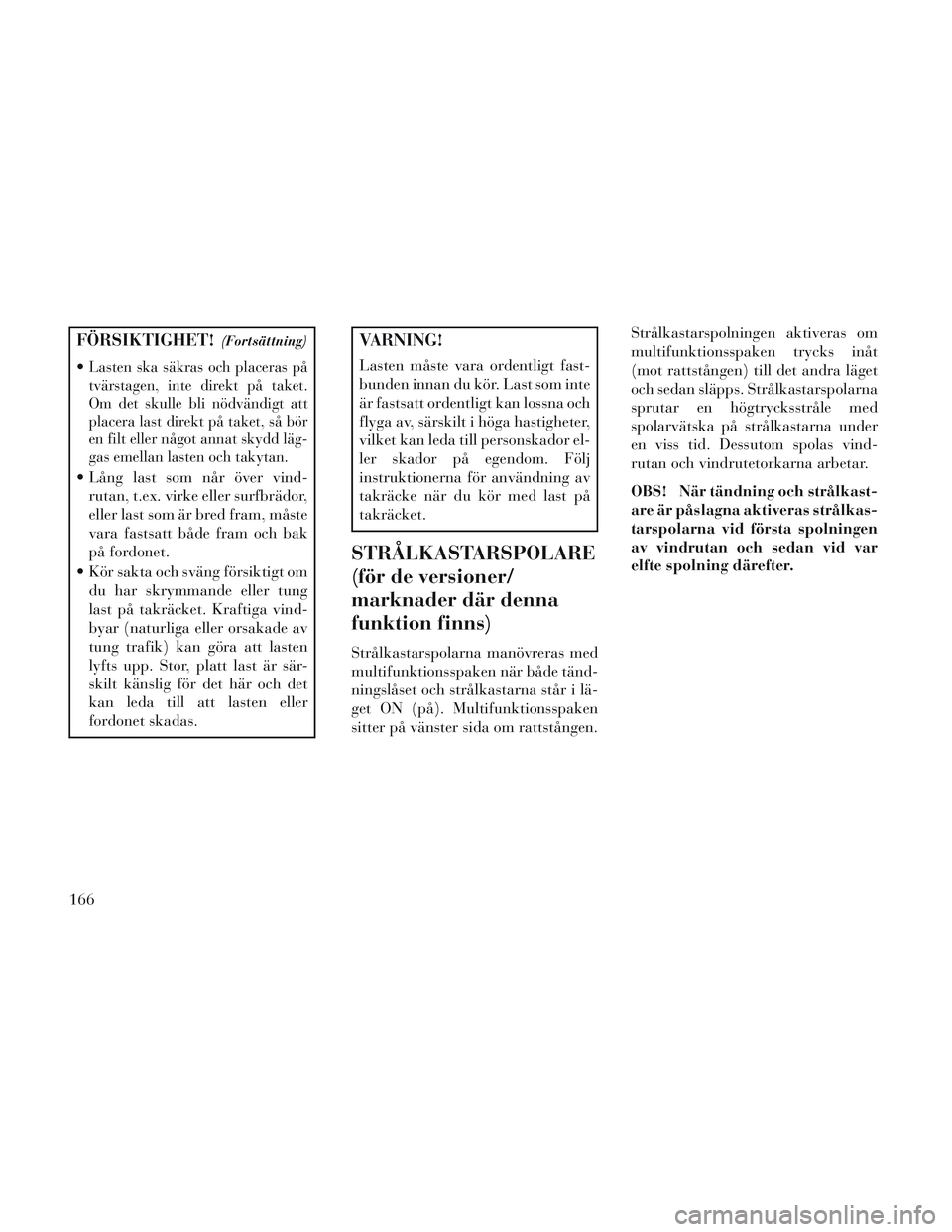

FÖRSIKTIGHET!(Fortsättning)
Lasten ska säkras och placeras på
tvärstagen, inte direkt på taket.
Om det skulle bli nödvändigt att
placera last direkt på taket, så bör
en filt eller något annat skydd läg-
gas emellan lasten och takytan.
Lång last som når över vind-rutan, t.ex. virke eller surfbrädor,
eller last som är bred fram, måste
vara fastsatt både fram och bak
på fordonet.
Kör sakta och sväng försiktigt om du har skrymmande eller tung
last på takräcket. Kraftiga vind-
byar (naturliga eller orsakade av
tung trafik) kan göra att lasten
lyfts upp. Stor, platt last är sär-
skilt känslig för det här och det
kan leda till att lasten eller
fordonet skadas.
VARNING!
Lasten måste vara ordentligt fast-
bunden innan du kör. Last som inte
är fastsatt ordentligt kan lossna och
flyga av, särskilt i höga hastigheter,
vilket kan leda till personskador el-
ler skador på egendom. Följ
instruktionerna för användning av
takräcke när du kör med last på
takräcket.
STRÅLKASTARSPOLARE
(för de versioner/
marknader där denna
funktion finns)
Strålkastarspolarna manövreras med
multifunktionsspaken när både tänd-
ningslåset och strålkastarna står i lä-
get ON (på). Multifunktionsspaken
sitter på vänster sida om rattstången. Strålkastarspolningen aktiveras om
multifunktionsspaken trycks inåt
(mot rattstången) till det andra läget
och sedan släpps. Strålkastarspolarna
sprutar en högtrycksstråle med
spolarvätska på strålkastarna under
en viss tid. Dessutom spolas vind-
rutan och vindrutetorkarna arbetar.
OBS! När tändning och strålkast-
are är påslagna aktiveras strålkas-
tarspolarna vid första spolningen
av vindrutan och sedan vid var
elfte spolning därefter.
166

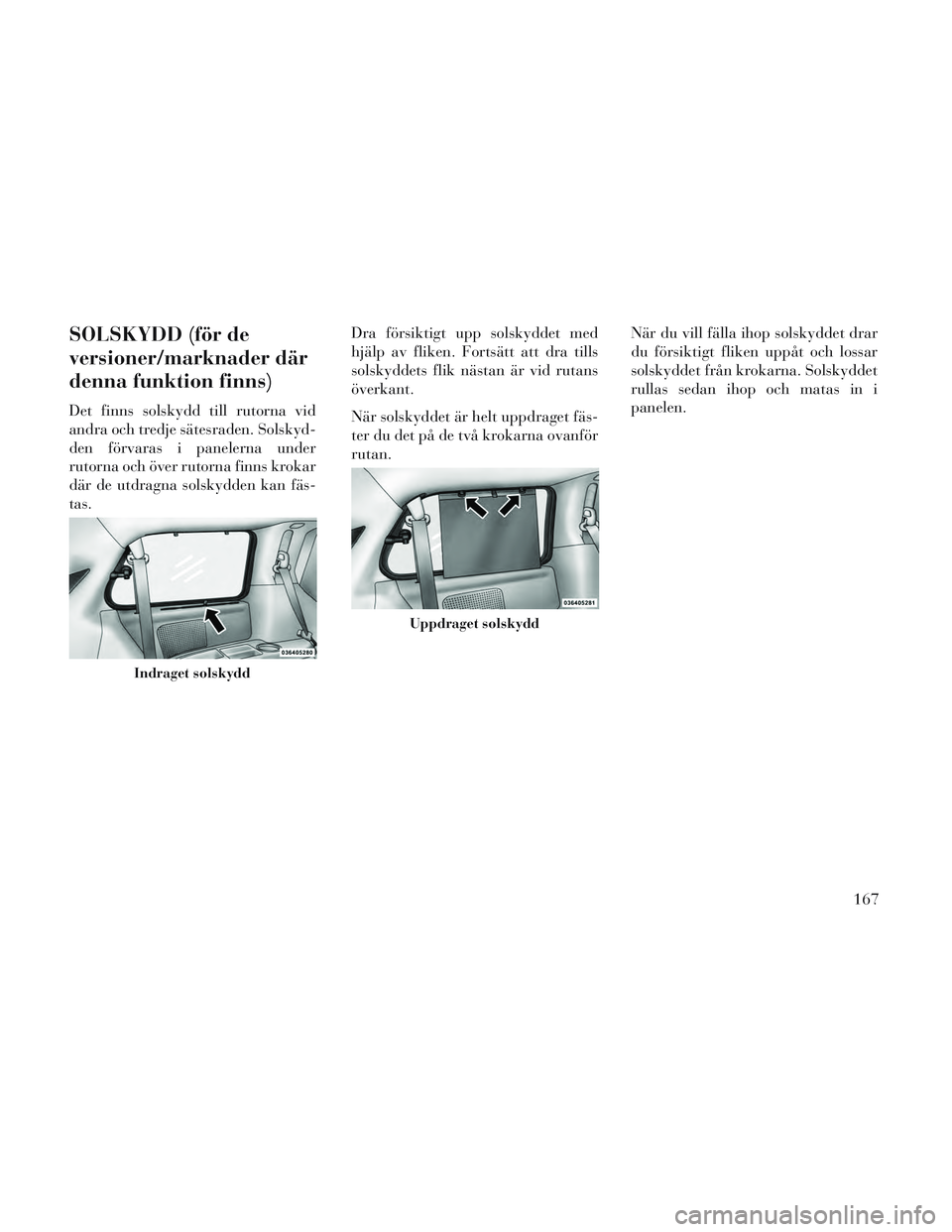

SOLSKYDD (för de
versioner/marknader där
denna funktion finns)
Det finns solskydd till rutorna vid
andra och tredje sätesraden. Solskyd-
den förvaras i panelerna under
rutorna och över rutorna finns krokar
där de utdragna solskydden kan fäs-
tas.Dra försiktigt upp solskyddet med
hjälp av fliken. Fortsätt att dra tills
solskyddets flik nästan är vid rutans
överkant.
När solskyddet är helt uppdraget fäs-
ter du det på de två krokarna ovanför
rutan.
När du vill fälla ihop solskyddet drar
du försiktigt fliken uppåt och lossar
solskyddet från krokarna. Solskyddet
rullas sedan ihop och matas in i
panelen.
Indraget solskydd
Uppdraget solskydd
167

168

4

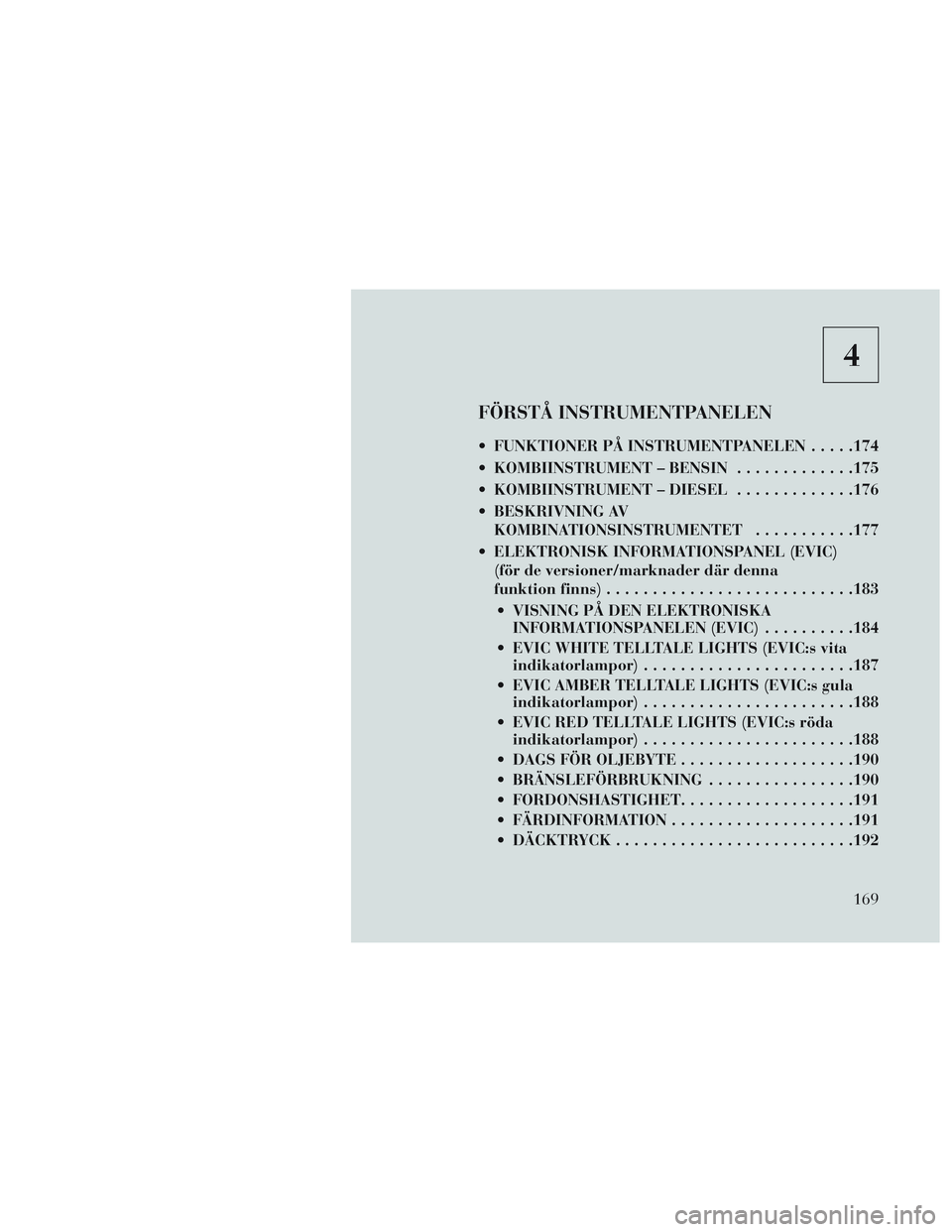

FÖRSTÅ INSTRUMENTPANELEN
FUNKTIONER PÅ INSTRUMENTPANELEN.....174
KOMBIINSTRUMENT – BENSIN .............175
KOMBIINSTRUMENT – DIESEL .............176
BESKRIVNING AV KOMBINATIONSINSTRUMENTET ...........177
ELEKTRONISK INFORMATIONSPANEL (EVIC) (för de versioner/marknader där denna
funktion finns) .......................... .183
VISNING PÅ DEN ELEKTRONISKA INFORMATIONSPANELEN (EVIC) ..........184
EVIC WHITE TELLTALE LIGHTS (EVIC:s vita indikatorlampor) ...................... .187
EVIC AMBER TELLTALE LIGHTS (EVIC:s gula indikatorlampor) ...................... .188
EVIC RED TELLTALE LIGHTS (EVIC:s röda indikatorlampor) ...................... .188
DAGS FÖR OLJEBYTE ...................190
BRÄNSLEFÖRBRUKNING ................190
FORDONSHASTIGHET ...................191
FÄRDINFORMATION ................... .191
DÄCKTRYCK ......................... .192
169

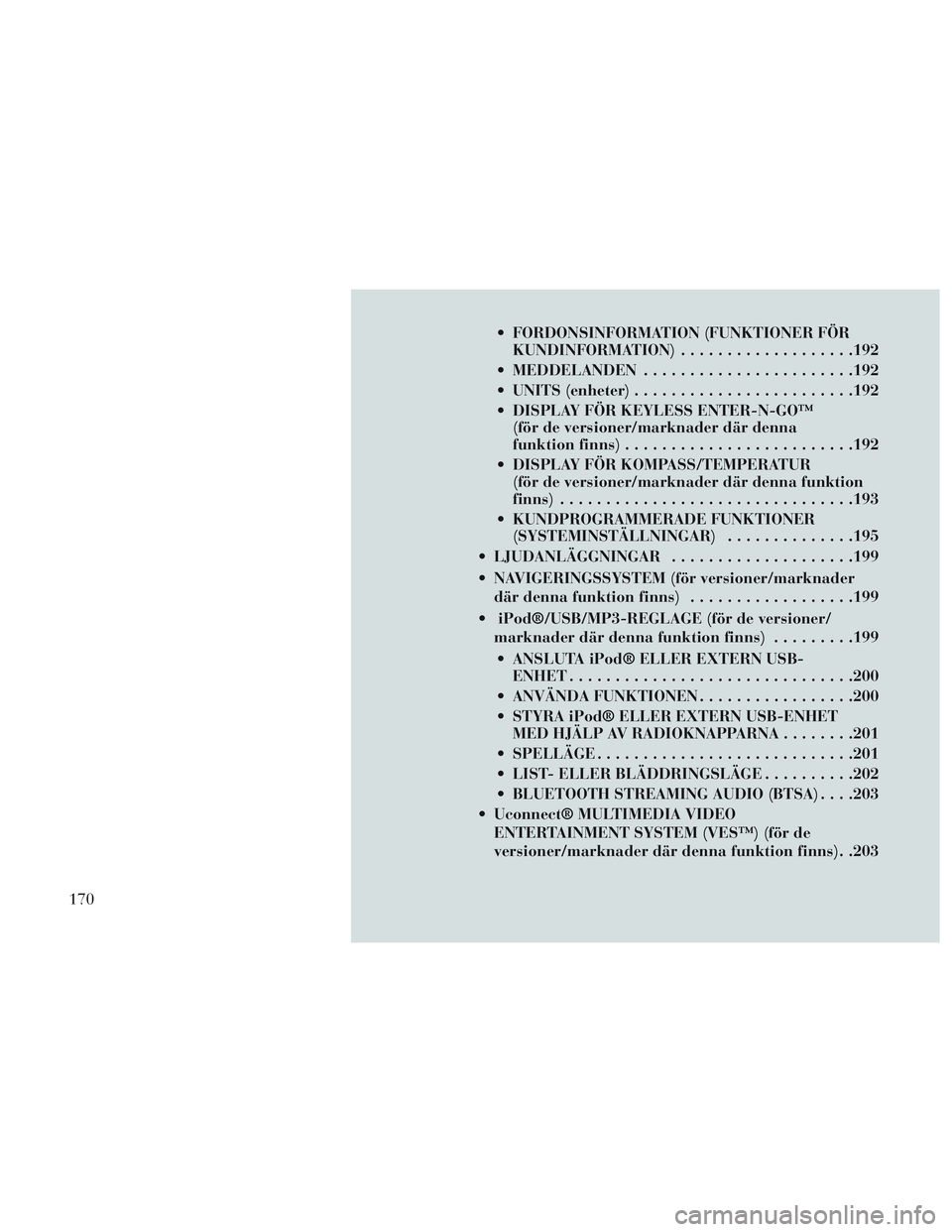

FORDONSINFORMATION (FUNKTIONER FÖRKUNDINFORMATION) ...................192
MEDDELANDEN ...................... .192
UNITS (enheter) ....................... .192
DISPLAY FÖR KEYLESS ENTER-N-GO™ (för de versioner/marknader där denna
funktion finns) ........................ .192
DISPLAY FÖR KOMPASS/TEMPERATUR (för de versioner/marknader där denna funktion
finns) ............................... .193
KUNDPROGRAMMERADE FUNKTIONER (SYSTEMINSTÄLLNINGAR) ..............195
LJUDANLÄGGNINGAR ....................199
NAVIGERINGSSYSTEM (för versioner/marknader där denna funktion finns) ..................199
iPod®/USB/MP3-REGLAGE (för de versioner/ marknader där denna funktion finns) .........199
ANSLUTA iPod® ELLER EXTERN USB- ENHET .............................. .200
ANVÄNDA FUNKTIONEN .................200
STYRA iPod® ELLER EXTERN USB-ENHET MED HJÄLP AV RADIOKNAPPARNA ........201
SPELLÄGE ........................... .201
LIST- ELLER BLÄDDRINGSLÄGE ..........202
BLUETOOTH STREAMING AUDIO (BTSA) . . . .203
Uconnect® MULTIMEDIA VIDEO ENTERTAINMENT SYSTEM (VES™) (för de
versioner/marknader där denna funktion finns). .203
170
