263Praktične informacije

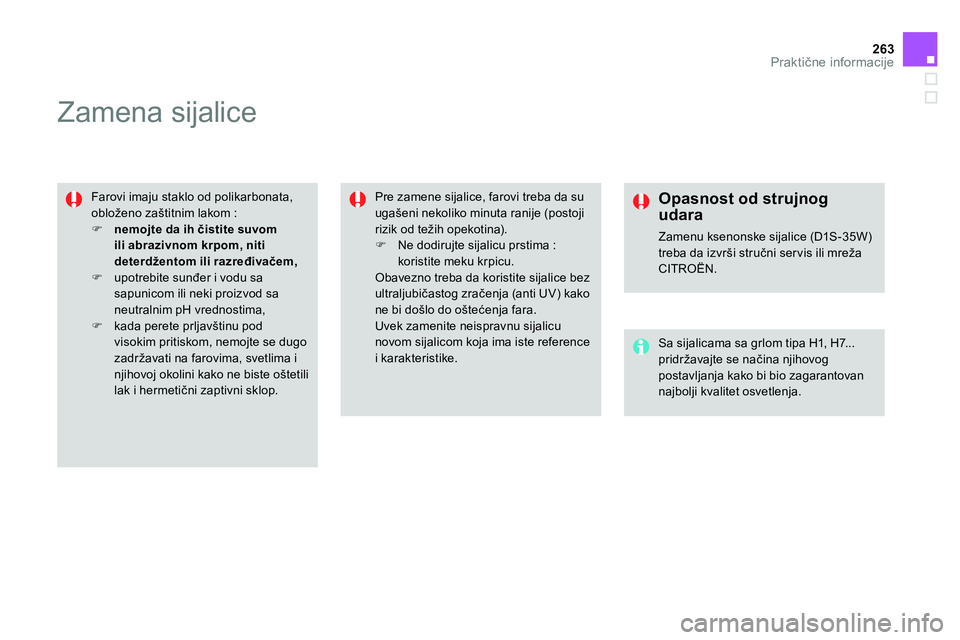

Zamena sijalice


Farovi imaju staklo od polikarbonata,
obloženo zaštitnim lakom :



nemojte da ih čistite suvom
ili abrazivnom krpom, niti
deterdžentom ili razređivačem,



upotrebite sunđer i vodu sa
sapunicom ili neki proizvod sa
neutralnim pH vrednostima,


kada perete prljavštinu pod
visokim pritiskom, nemojte se dugo
zadržavati na farovima, svetlima i
njihovoj okolini kako ne biste oštetili
lak i hermetični zaptivni sklop. Pre zamene sijalice, farovi treba da su
ugašeni nekoliko minuta ranije (postoji
rizik od težih opekotina).



Ne dodirujte sijalicu prstima :
koristite meku krpicu.
Obavezno treba da koristite sijalice bez
ultraljubičastog zračenja (anti UV) kako
ne bi došlo do oštećenja fara.
Uvek zamenite neispravnu sijalicu
novom sijalicom koja ima iste reference
i karakteristike.



Opasnost od strujnog
udara
Zamenu ksenonske sijalice (D1S-35W)
treba da izvrši stručni ser vis ili mreža
CITROËN.

Sa sijalicama sa grlom tipa H1, H7...
pridržavajte se načina njihovog
postavljanja kako bi bio zagarantovan
najbolji kvalitet osvetlenja.

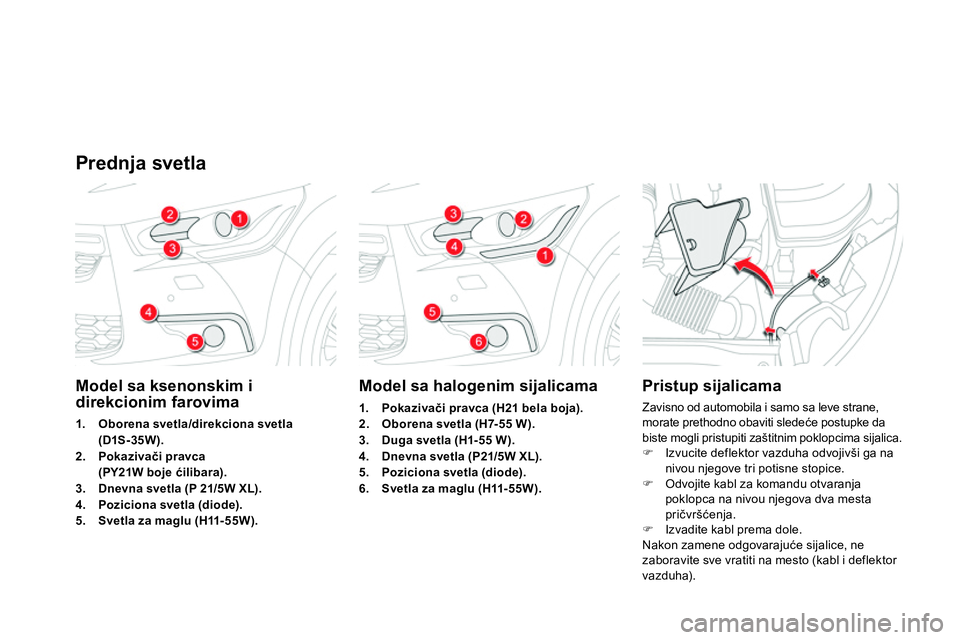

Model sa ksenonskim i
direkcionim farovima


1.
Oborena svetla/

direkciona svetla
(D1S-35W).


2.
Pokazivači pravca
(PY21W boje ćilibara).


3.
Dnevna svetla (P 21/5W XL).


4.
Poziciona svetla (diode).


5.
Svetla za maglu (H11- 55W).











Model sa halogenim sijalicama



1.
Pokazivači pravca (H21 bela boja).


2.
Oborena svetla (H7-55 W).


3.
Duga svetla (H1-55 W).


4.
Dnevna svetla (P21/5W XL).


5.
Poziciona svetla (diode).


6.
Svetla za maglu (H11- 55W).





Pristup sijalicama

Zavisno od automobila i samo sa leve strane,
morate prethodno obaviti sledeće postupke da
biste mogli pristupiti zaštitnim poklopcima sijalica.



Izvucite deflektor vazduha odvojivši ga na
nivou njegove tri potisne stopice.


Odvojite kabl za komandu otvaranja
poklopca na nivou njegova dva mesta
pričvršćenja.


Izvadite kabl prema dole.
Nakon zamene odgovarajuće sijalice, ne
zaboravite sve vratiti na mesto (kabl i deflektor
vazduha).


Prednja svetla

265Praktične informacije

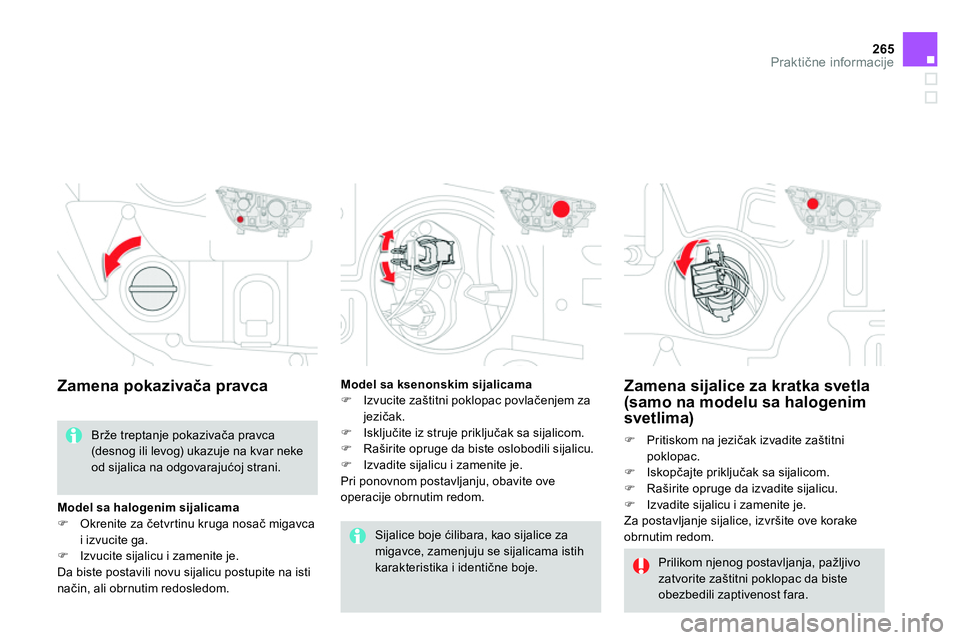

Zamena sijalice za kratka svetla
(samo na modelu sa halogenim
svetlima)



Pritiskom na jezičak izvadite zaštitni
poklopac.


Iskopčajte priključak sa sijalicom.


Raširite opruge da izvadite sijalicu.


Izvadite sijalicu i zamenite je.
Za postavljanje sijalice, izvršite ove korake
obrnutim redom.













Zamena pokazivača pravca

Prilikom njenog postavljanja, pažljivo
zatvorite zaštitni poklopac da biste
obezbedili zaptivenost fara.
Sijalice boje ćilibara, kao sijalice za
migavce, zamenjuju se sijalicama istih
karakteristika i identične boje. Brže treptanje pokazivača pravca
(desnog ili levog) ukazuje na kvar neke
od sijalica na odgovarajućoj strani.
Model sa ksenonskim sijalicama




Izvucite zaštitni poklopac povlačenjem za
jezičak.


Isključite iz struje priključak sa sijalicom.


Raširite opruge da biste oslobodili sijalicu.


Izvadite sijalicu i zamenite je.
Pri ponovnom postavljanju, obavite ove
operacije obrnutim redom.

Model sa halogenim sijalicama




Okrenite za četvrtinu kruga nosač migavca
i izvucite ga.


Izvucite sijalicu i zamenite je.
Da biste postavili novu sijalicu postupite na isti
način, ali obrnutim redosledom.

Menjanje sijalica za dnevno
svetlo



Pritiskom na jezičak, skinite zaštitni
poklopac.


Iskopčajte priključak sa sijalicom.


Okrenite za četvrtinu nosač sijalice i
izvucite ga.


Izvucite sijalicu i zamenite je.
Za postavljanje sijalice, izvršite sve korake
obrnutim redosledom.

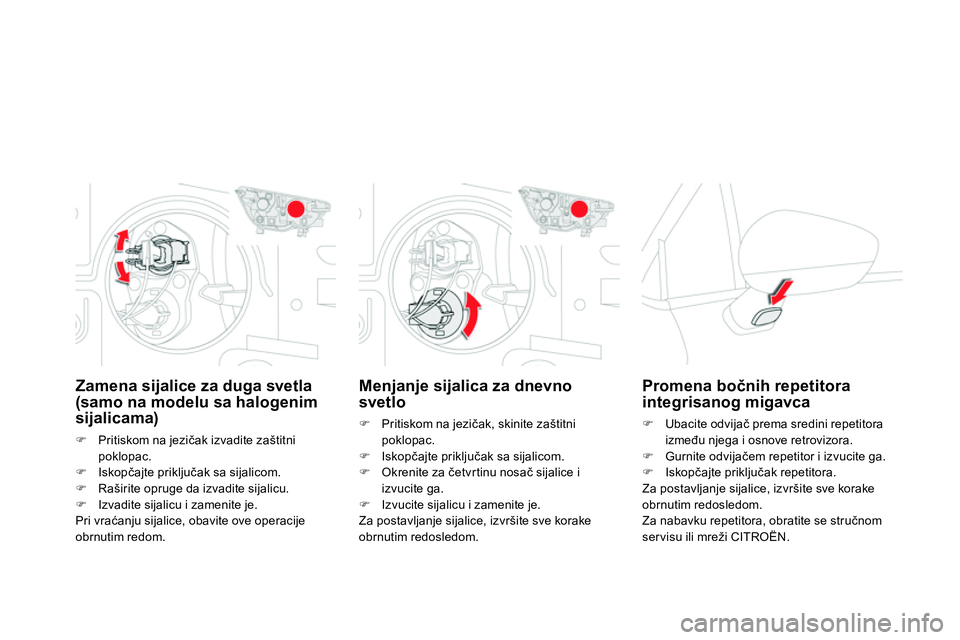

Zamena sijalice za duga svetla
(samo na modelu sa halogenim
sijalicama)



Pritiskom na jezičak izvadite zaštitni
poklopac.


Iskopčajte priključak sa sijalicom.


Raširite opruge da izvadite sijalicu.


Izvadite sijalicu i zamenite je.
Pri vraćanju sijalice, obavite ove operacije
obrnutim redom.












Promena bočnih repetitora
integrisanog migavca



Ubacite odvijač prema sredini repetitora
između njega i osnove retrovizora.


Gurnite odvijačem repetitor i izvucite ga.


Iskopčajte priključak repetitora.
Za postavljanje sijalice, izvršite sve korake
obrnutim redosledom.
Za nabavku repetitora, obratite se stručnom
ser visu ili mreži CITROËN.

267Praktične informacije

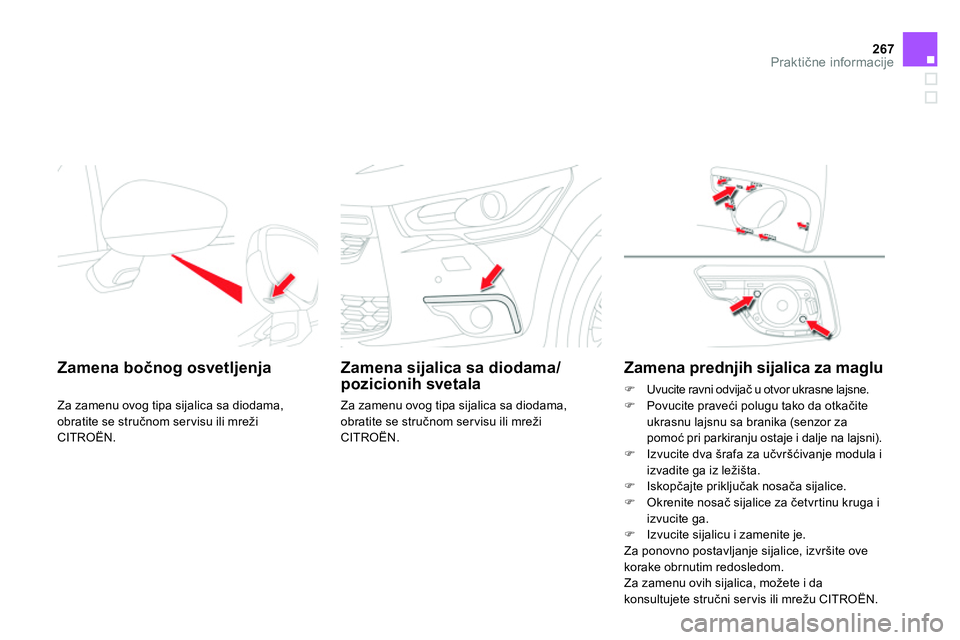

Zamena bočnog osvetljenja

Za zamenu ovog tipa sijalica sa diodama,
obratite se stručnom ser visu ili mreži
CITROËN.



Zamena sijalica sa diodama/
pozicionih svetala

Za zamenu ovog tipa sijalica sa diodama,
obratite se stručnom ser visu ili mreži
CITROËN.








Zamena prednjih sijalica za maglu




Uvucite ravni odvijač u otvor ukrasne lajsne.


Povucite praveći polugu tako da otkačite
ukrasnu lajsnu sa branika (senzor za
pomoć pri parkiranju ostaje i dalje na lajsni).


Izvucite dva šrafa za učvršćivanje modula i
izvadite ga iz ležišta.


Iskopčajte priključak nosača sijalice.


Okrenite nosač sijalice za četvrtinu kruga i
izvucite ga.


Izvucite sijalicu i zamenite je.
Za ponovno postavljanje sijalice, izvršite ove
korake obrnutim redosledom.
Za zamenu ovih sijalica, možete i da
konsultujete stručni ser vis ili mrežu CITROËN.

1.
Stop svetlo (P21/5W).


2.
Poziciona svetla (diode).


3.
Pokazivači pravca (PY21W boje ćilibara).

4.
Svetlo za vožnju unazad (P21 W).


5.
Svetlo za maglu (P21W).






























Zadnja svetla

Svetla boje ćilibara, poput pokazivača
pravca, moraju da budu zamenjena
svetlima identičnih karakteristika i boja.
Svetla koja se nalaze na vratima
prtljažnika, osim sijalica sa diodama,
su ukrasni elementi. Njihova uloga je
isključivo estetska.


Promena sijalica za stop svetla, svetala za vožnju unazad i pokazivača pravca

Sledeće tri sijalice menjaju se sa spoljašnje strane prtljažnika :



otvorite prtljažnik,


uklonite rešetku za pristup odgovarajućoj
bočnoj garnituri,


odvrnite dva šrafa uz pomoć francuskog
ključa br. 10, zatim završite njihovo
odvijanje rukom,


odvojite konektor,


pažljivo izvucite sijalicu povlačeći je u osi
prema spoljašnjoj strani,

izvadite nepropusni zglob od pene,


otkopčajte dva mala sekundarna
konektora,


razdvojte dva jezička i skinite nosač
sijalice,


okrenite sijalicu za četvrtinu kruga i
zamenite je.
Za vraćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
Sijalice postavite u njihove vođice paralelno sa
osovinom vozila.
Pritegnite bez sile, kako bi se osigurala
nepropusnost, ali bez oštećivanja sijalice.

269Praktične informacije



Zamena sijalica sa diodama/
pozicionih svetala






Zamena sijalica registarske
tablice (W5W)

Zamena trećeg stop svetla
(diode)
Za zamenu ovog tipa svetla sa diodama,
obratite se stručnom ser visu ili mreži
CITROËN.
Za zamenu ovog tipa sijalica sa diodama,
obratite se stručnom ser visu ili mreži
CITROËN. Da biste lakše izvršili demontažu, ovaj
postupak obavite sa poluotvorenim poklopcem
prtljažnika.



Uvucite tanak odvijač u jedno od spoljnjih
udubljenja na providnom delu.


Gurnite ga ka spolja.


Skinite providni deo.


Zamenite neispravnu sijalicu.
Da biste ga ponovo namestili, pritisnite providni
deo da ga zakačite.

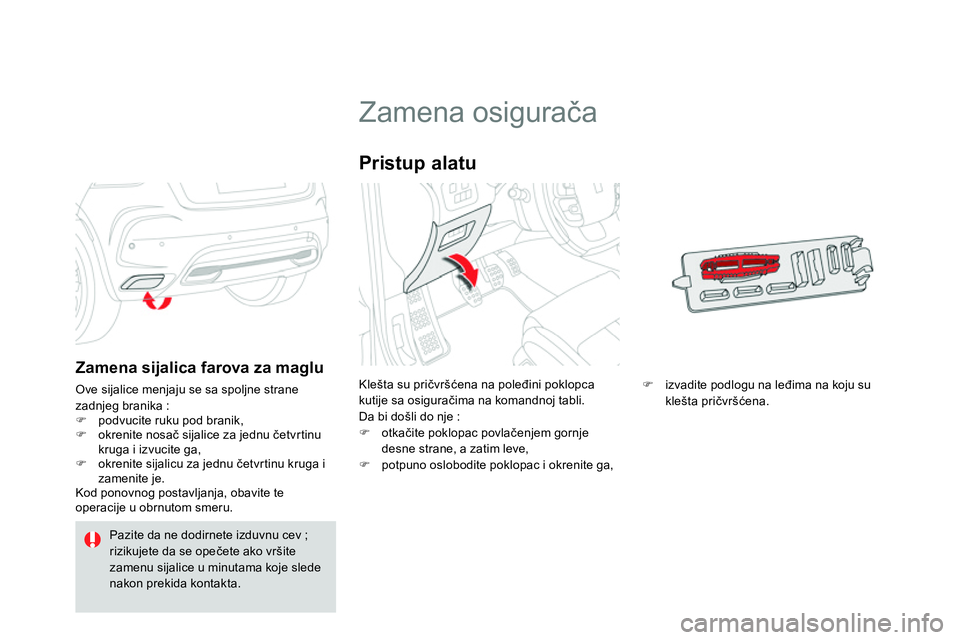

Zamena osigurača

Klešta su pričvršćena na poleđini poklopca
kutije sa osiguračima na komandnoj tabli.
Da bi došli do nje :



otkačite poklopac povlačenjem gornje
desne strane, a zatim leve,


potpuno oslobodite poklopac i okrenite ga,


Pristup alatu



izvadite podlogu na leđima na koju su
klešta pričvršćena.








Zamena sijalica farova za maglu

Ove sijalice menjaju se sa spoljne strane
zadnjeg branika :



podvucite ruku pod branik,


okrenite nosač sijalice za jednu četvrtinu
kruga i izvucite ga,


okrenite sijalicu za jednu četvrtinu kruga i
zamenite je.
Kod ponovnog postavljanja, obavite te
operacije u obrnutom smeru.
Pazite da ne dodirnete izduvnu cev ;
rizikujete da se opečete ako vršite
zamenu sijalice u minutama koje slede
nakon prekida kontakta.
