2014 CITROEN DS4 Priručnik (in Serbian)

255Praktične informacije

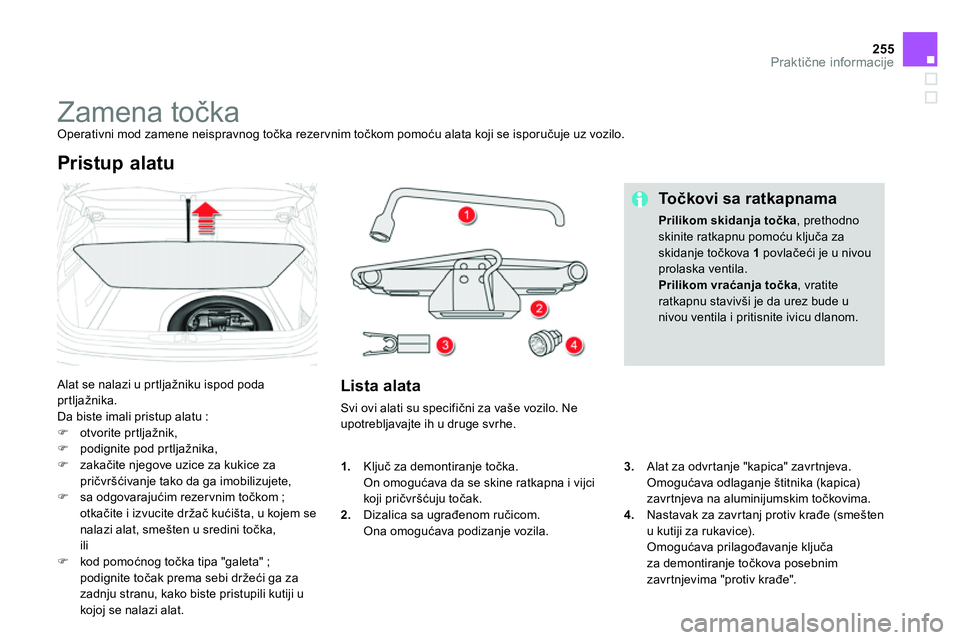

Zamena točka
Operativni mod zamene neispravnog točka rezer vnim točkom pomoću alata koji se isporučuje uz vozilo.
Alat se nalazi u prtljažniku ispod poda
prtljažnika.
Da biste imali pristup alatu :



otvorite prtljažnik,


podignite pod prtljažnika,


zakačite njegove uzice za kukice za
pričvršćivanje tako da ga imobilizujete,


sa odgovarajućim rezer vnim točkom ;
otkačite i izvucite držač kućišta, u kojem se
nalazi alat, smešten u sredini točka,
ili


kod pomoćnog točka tipa "galeta" ;
podignite točak prema sebi držeći ga za
zadnju stranu, kako biste pristupili kutiji u
kojoj se nalazi alat.


Pristup alatu


Lista alata

Svi ovi alati su specifični za vaše vozilo. Ne
upotrebljavajte ih u druge svrhe.

Točkovi sa ratkapnama


Prilikom skidanja točka
, prethodno
skinite ratkapnu pomoću ključa za
skidanje točkova 1
povlačeći je u nivou
prolaska ventila.

Prilikom vraćanja točka
, vratite
ratkapnu stavivši je da urez bude u
nivou ventila i pritisnite ivicu dlanom.

3.
Alat za odvrtanje "kapica" zavrtnjeva.
Omogućava odlaganje štitnika (kapica)
zavrtnjeva na aluminijumskim točkovima.

4.
Nastavak za zavrtanj protiv krađe (smešten
u kutiji za rukavice).
Omogućava prilagođavanje ključa
za demontiranje točkova posebnim
zavrtnjevima "protiv krađe".


1.
Ključ za demontiranje točka.
On omogućava da se skine ratkapna i vijci
koji pričvršćuju točak.

2.
Dizalica sa ugrađenom ručicom.
Ona omogućava podizanje vozila.

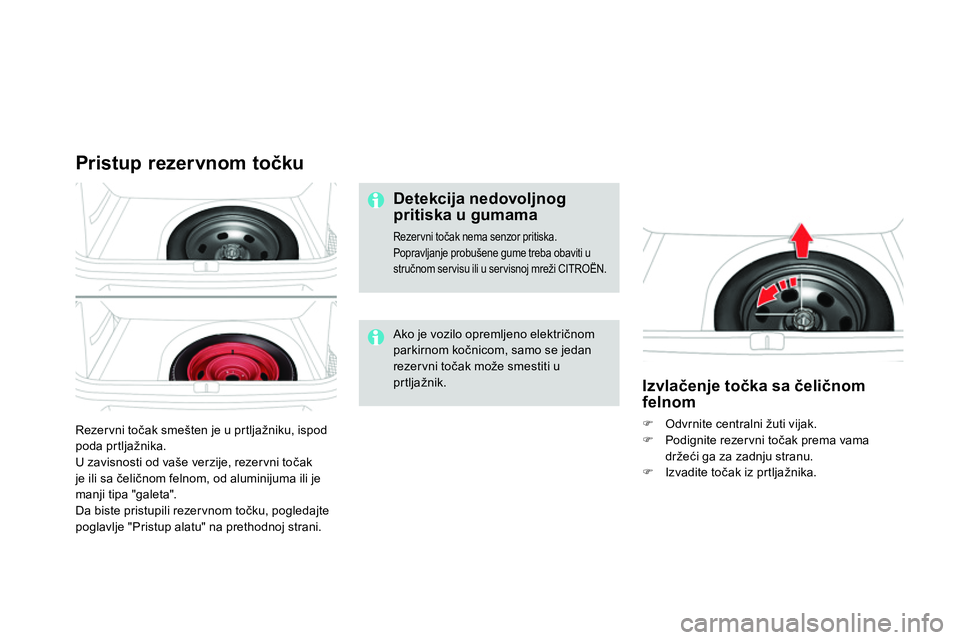

Rezervni točak smešten je u prtljažniku, ispod
poda prtljažnika.
U zavisnosti od vaše verzije, rezer vni točak
je ili sa čeličnom felnom, od aluminijuma ili je
manji tipa "galeta".
Da biste pristupili rezer vnom točku, pogledajte
poglavlje "Pristup alatu" na prethodnoj strani.

Pristup rezervnom točku


Detekcija nedovoljnog
pritiska u gumama
Rezervni točak nema senzor pritiska.
Popravljanje probušene gume treba obaviti u
stručnom ser visu ili u ser visnoj mreži CITROËN.



Izvlačenje točka sa čeličnom
felnom



Odvrnite centralni žuti vijak.


Podignite rezervni točak prema vama
držeći ga za zadnju stranu.


Izvadite točak iz prtljažnika.

Ako je vozilo opremljeno električnom
parkirnom kočnicom, samo se jedan
rezervni točak može smestiti u
prtljažnik.

257Praktične informacije

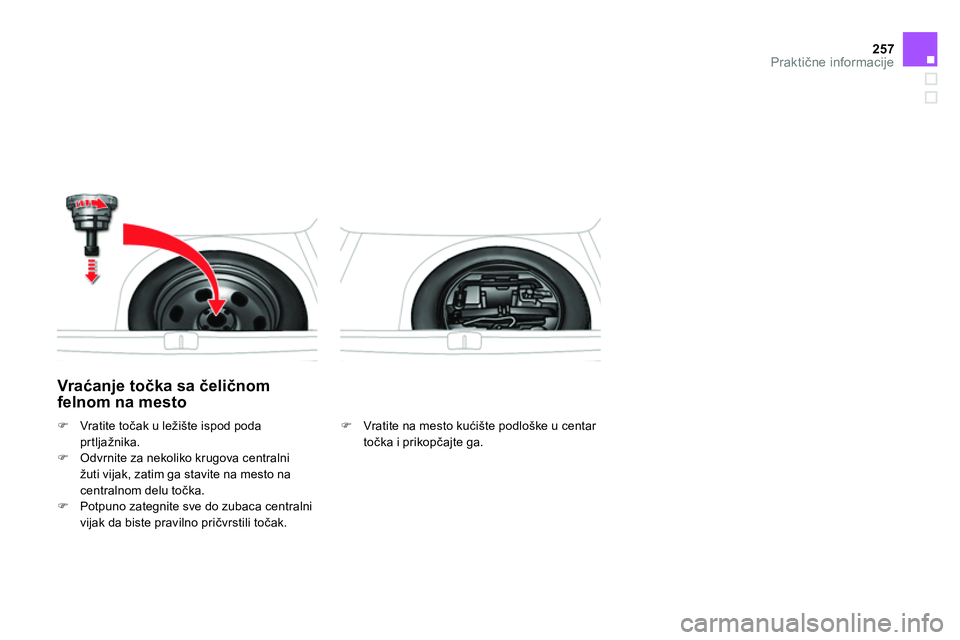

Vraćanje točka sa čeličnom
felnom na mesto


Vratite na mesto kućište podloške u centar
točka i prikopčajte ga.



Vratite točak u ležište ispod poda
prtljažnika.


Odvrnite za nekoliko krugova centralni
žuti vijak, zatim ga stavite na mesto na
centralnom delu točka.


Potpuno zategnite sve do zubaca centralni
vijak da biste pravilno pričvrstili točak.

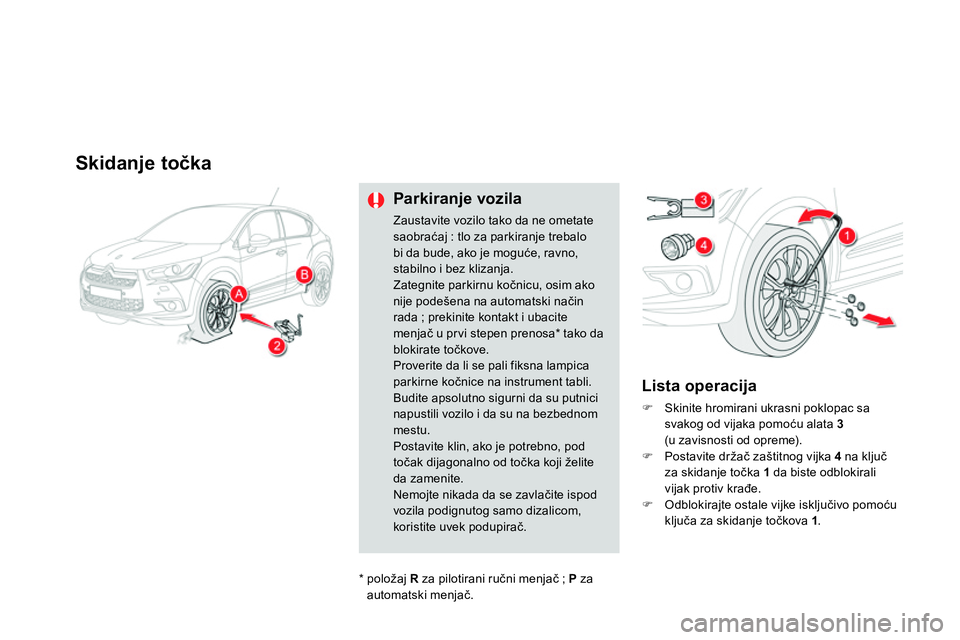

Skidanje točka


Parkiranje vozila

Zaustavite vozilo tako da ne ometate
saobraćaj : tlo za parkiranje trebalo
bi da bude, ako je moguće, ravno,
stabilno i bez klizanja.
Zategnite parkirnu kočnicu, osim ako
nije podešena na automatski način
rada ; prekinite kontakt i ubacite
menjač u prvi stepen prenosa * tako da
blokirate točkove.
Proverite da li se pali fiksna lampica
parkirne kočnice na instrument tabli.
Budite apsolutno sigurni da su putnici
napustili vozilo i da su na bezbednom
mestu.
Postavite klin, ako je potrebno, pod
točak dijagonalno od točka koji želite
da zamenite.
Nemojte nikada da se zavlačite ispod
vozila podignutog samo dizalicom,
koristite uvek podupirač.


Lista operacija




Skinite hromirani ukrasni poklopac sa
svakog od vijaka pomoću alata 3

(u zavisnosti od opreme).


Postavite držač zaštitnog vijka 4
na ključ
za skidanje točka 1
da biste odblokirali
vijak protiv krađe.


Odblokirajte ostale vijke isključivo pomoću
ključa za skidanje točkova 1
.

*
položaj R
za pilotirani ručni menjač ; P
za
automatski menjač.

259Praktične informacije




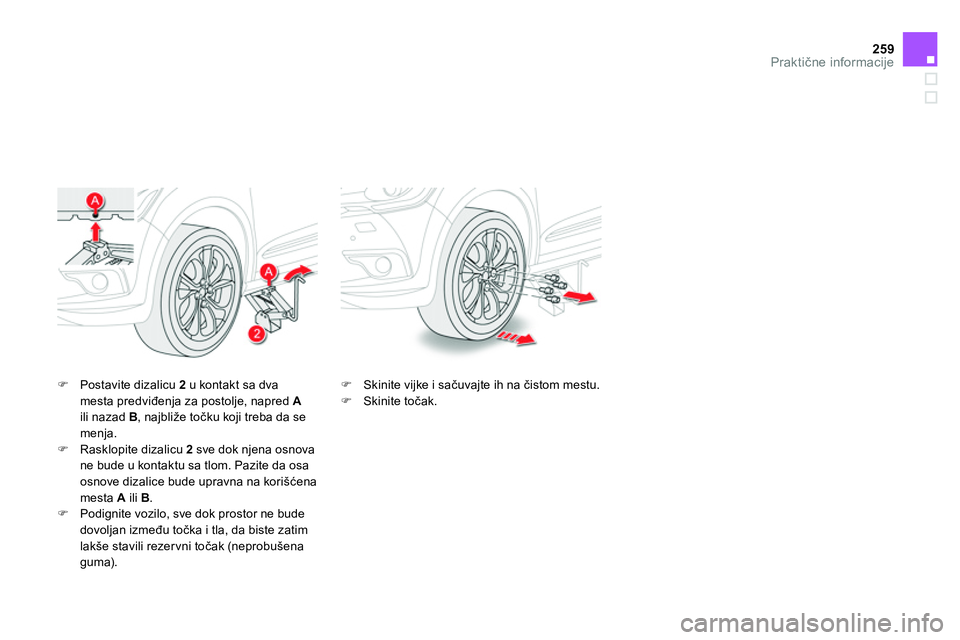

Postavite dizalicu 2
u kontakt sa dva
mesta predviđenja za postolje, napred A

ili nazad B
, najbliže točku koji treba da se
menja.


Rasklopite dizalicu 2
sve dok njena osnova
ne bude u kontaktu sa tlom. Pazite da osa
osnove dizalice bude upravna na korišćena
mesta A
ili B
.


Podignite vozilo, sve dok prostor ne bude
dovoljan između točka i tla, da biste zatim
lakše stavili rezer vni točak (neprobušena
guma).

Skinite vijke i sačuvajte ih na čistom mestu.


Skinite točak.

Postavljanje točka


Postavljanje rezervnog
točka od aluminijuma tipa
"galeta"
Ako je vaše vozilo opremljeno točkom
sa aluminijumskom felnom, normalno
je da ćete primetiti, prilikom zatezanja
zavrtanja, da podloške ne dolaze
u kontakt sa rezervnim točkom od
aluminijuma tipa "galeta". Pridržavanje
točka vrši se pomoću konusne osnove
svakog zavrtnja.


Lista operacija




Postavite točak na mesto na glavčinu.


Zavrnite vijke rukom do kraja.


Izvršite pred-zatezanje vijka za zaštitu od
krađe pomoću ključa za skidanje točkova 1

koji je opremljen držačem za zaštitni
vijak 4
.


Izvršite pred-zatezanje ostalih vijaka
pomoću ključa za skidanje točkova 1
.


Nakon zamene točka

Da biste pravilno postavili probušenu
gumu u prtljažnik, prethodno uklonite
centralni poklopac.
Prilikom korišćenja rezer vnog točka
tipa "galeta", pazite da ne prekoračite
brzinu od 80 km/h.
Proverite što pre zategnutost vijaka i
pritisak u rezer vnoj gumi u stručnom
ser visu ili u ser visnoj mreži CITROËN.
Popravite probušenu gumu i vratite je
što pre na vozilo.

261Praktične informacije




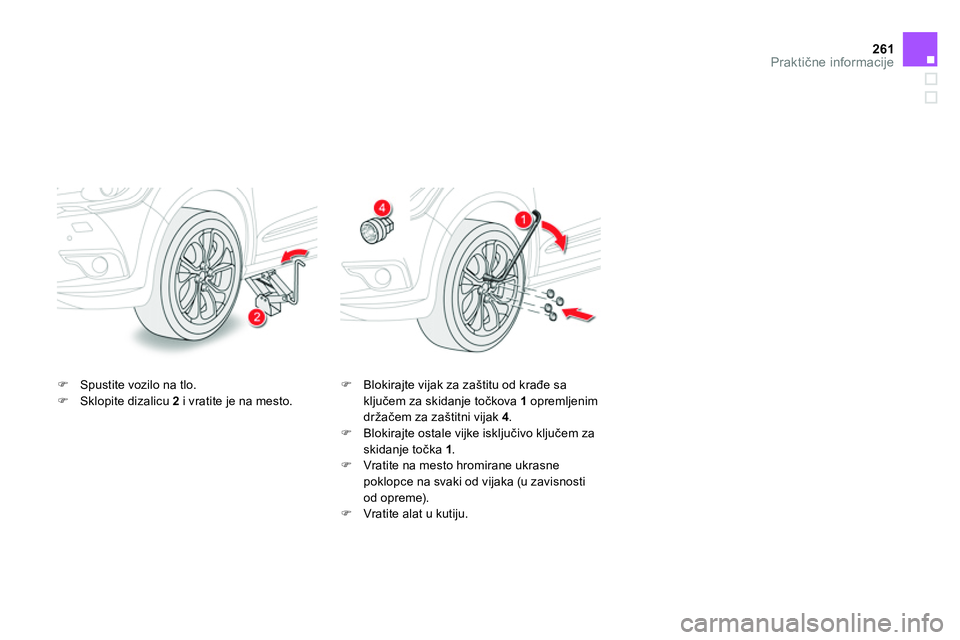

Spustite vozilo na tlo.


Sklopite dizalicu 2
i vratite je na mesto.

Blokirajte vijak za zaštitu od krađe sa
ključem za skidanje točkova 1
opremljenim
držačem za zaštitni vijak 4
.


Blokirajte ostale vijke isključivo ključem za
skidanje točka 1
.


Vratite na mesto hromirane ukrasne
poklopce na svaki od vijaka (u zavisnosti
od opreme).


Vratite alat u kutiju.

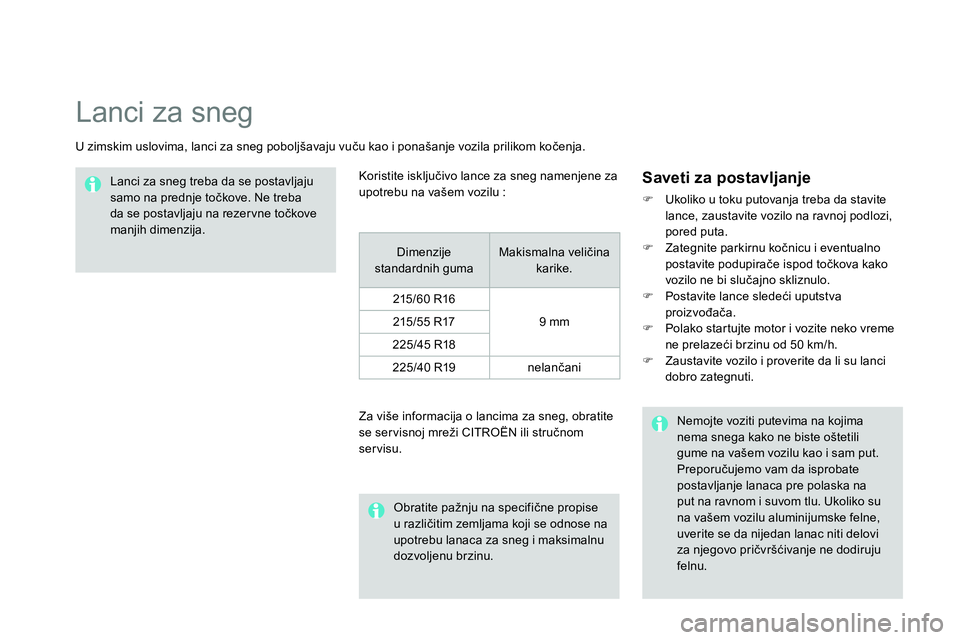

Lanci za sneg


U zimskim uslovima, lanci za sneg poboljšavaju vuču kao i ponašanje vozila prilikom kočenja.

Lanci za sneg treba da se postavljaju
samo na prednje točkove. Ne treba
da se postavljaju na rezer vne točkove
manjih dimenzija.
Za više informacija o lancima za sneg, obratite
se ser visnoj mreži CITROËN ili stručnom
servisu.



Saveti za postavljanje




Ukoliko u toku putovanja treba da stavite
lance, zaustavite vozilo na ravnoj podlozi,
pored puta.


Zategnite parkirnu kočnicu i eventualno
postavite podupirače ispod točkova kako
vozilo ne bi slučajno skliznulo.


Postavite lance sledeći uputstva
proizvođača.


Polako startujte motor i vozite neko vreme
ne prelazeći brzinu od 50 km/h.


Zaustavite vozilo i proverite da li su lanci
dobro zategnuti.


Nemojte voziti putevima na kojima
nema snega kako ne biste oštetili
gume na vašem vozilu kao i sam put.
Preporučujemo vam da isprobate
postavljanje lanaca pre polaska na
put na ravnom i suvom tlu. Ukoliko su
na vašem vozilu aluminijumske felne,
uverite se da nijedan lanac niti delovi
za njegovo pričvršćivanje ne dodiruju
felnu.

Obratite pažnju na specifične propise
u različitim zemljama koji se odnose na
upotrebu lanaca za sneg i maksimalnu
dozvoljenu brzinu.

Koristite isključivo lance za sneg namenjene za
upotrebu na vašem vozilu :
Dimenzije
standardnih guma Makismalna veličina
karike.
215/60 R16
9 mm
215/55 R17
225/45 R18
225/40 R19 nelančani
