271Praktične informacije


Instalacija dodatnih
električnih uređaja

Električno kolo vašeg vozila odgovara
serijskoj i dodatnoj opremi vašeg vozila.
Pre instaliranja druge opreme ili
dodatnih električnih uređaja na vozilu,
konsultujte stručni ser vis ili mrežu
CITROËN.
CITROËN odbija svaku odgovornost
za troškove nastale zbog popravke
vašeg vozila ili za kvar koji je nastao
zbog ugrađivanja dodatne opreme
koju CITROËN nije ni isporučio ni
preporučio, a koja nije instalirana
prema propisima, a posebno kada
potrošnja ugrađene opreme prelazi
10 miliampera.
Pre nego što zamenite osigurač, potrebno je :



da znate uzrok kvara i da ga popravite,


da ugasite sve potrošače struje,


da imobilizujete vozilo i da ugasite kontakt,


da označite pokvareni osigurač pomoću
tabela i šema predstavljenih na sledećim
stranama.


Zamena osigurača


Ispravan

Neispravan

Zamena osigurača koja nije spomenuta
u donjim tabelama može da dovede
do teškog kvara na vašem vozilu.
Obratite se stručnom ser visu ili mreži
CITROËN.
Klešta
Za inter venciju na osiguraču, obavezno je :



da koristite specijalna klešta za vađenje
osigurača iz ležišta i da proverite stanje
njegovog električnog voda,


da uvek zamenite pokvareni osigurač
osiguračem iste jačine (iste boje) ; različita
jačina može da dovede do neispravnosti
(rizik od požara).
Ako se kvar javlja ponovo nakon promene
osigurača, proverite vašu električnu opremu u
mreži CITROËN ili stručnom servisu.

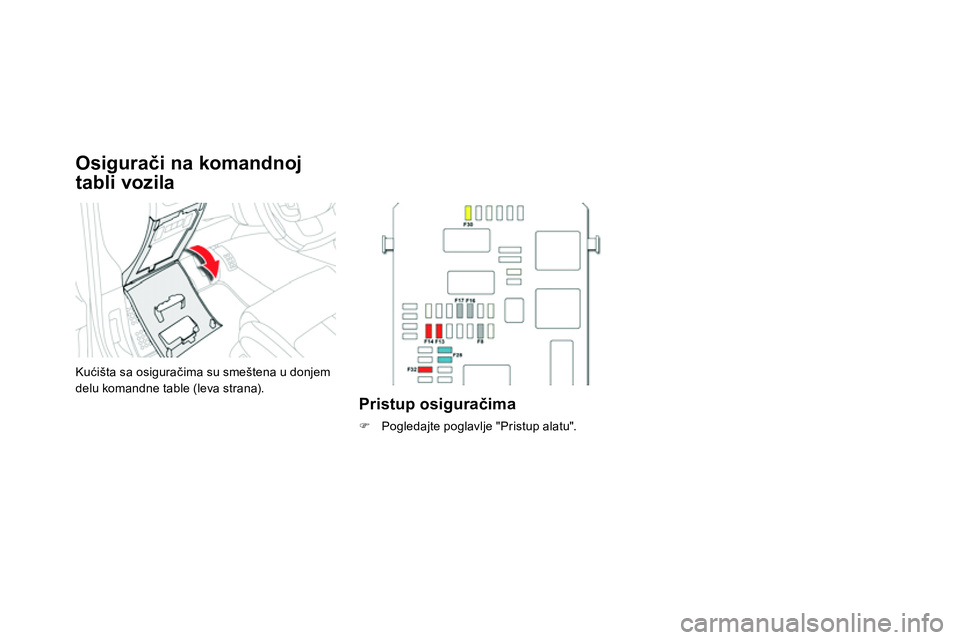

Osigurači na komandnoj
tabli vozila
Kućišta sa osiguračima su smeštena u donjem
delu komandne table (leva strana).

Pristup osiguračima




Pogledajte poglavlje "Pristup alatu".

273Praktične informacije


Kućište 1



Osigurač br.



Jačina


Funkcije



F8



3 A

Sirena alarma, računar alarma.


F13



10 A

Upaljač za cigarete.


F14



10 A

Utičnica 12 V u prtljažniku.


F16



3 A

Osvetljenje velike višenamenske pregrade, svetla za čitanje
karte nazad, osvetljenje pregrade za rukavice.


F17



3 A

Osvetljenje štitnika za sunce, svetla za čitanje karte napred.


F28



15 A

Autoradio, autoradio (naknadna oprema).


F30



20 A

Brisač zadnjih stakala.


F32



10 A

Pojačivač Hi-Fi.

Kućište 2



Osigurač br.



Jačina


Funkcije



F36



15 A

Zadnja utičnica 12 V.


F37



-

Ne upotrebljava se.


F38



-

Ne upotrebljava se.


F39



-

Ne upotrebljava se.


F40



25 A

Utičnica 230 V/50 Hz.


Tabela za osigurače

Kutija sa osiguračima nalazi se blizu
akumulatora (sa leve strane).
Pristup osiguračima




Skinite poklopac.


Zamenite osigurač (videti odgovarajuće
poglavlje).


Posle intervencije, veoma pažljivo ponovo
vratite poklopac da biste obezbedili
zaptivenost kutije sa osiguračima.

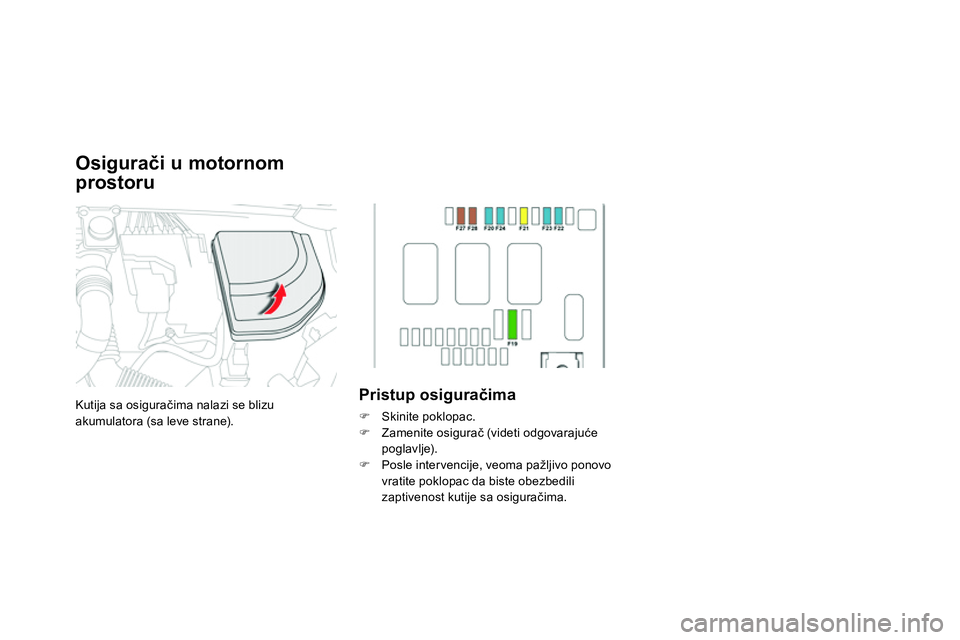

Osigurači u motornom
prostoru

275Praktične informacije



Osigurač br.



Jačina


Funkcije



F19



30 A

Mala/velika brzina brisača prednjeg stakla.


F20



15 A

Pumpa za pranje stakala napred i nazad.


F21



20 A

Pumpa za pranje farova.


F22



15 A

Sirena.


F23



15 A

Dugo svetlo, desno.


F24



15 A

Dugo svetlo, levo.


F27



5 A

Oboreno svetlo, levo.


F28



5 A

Oboreno svetlo, desno.


Tabela za osigurače

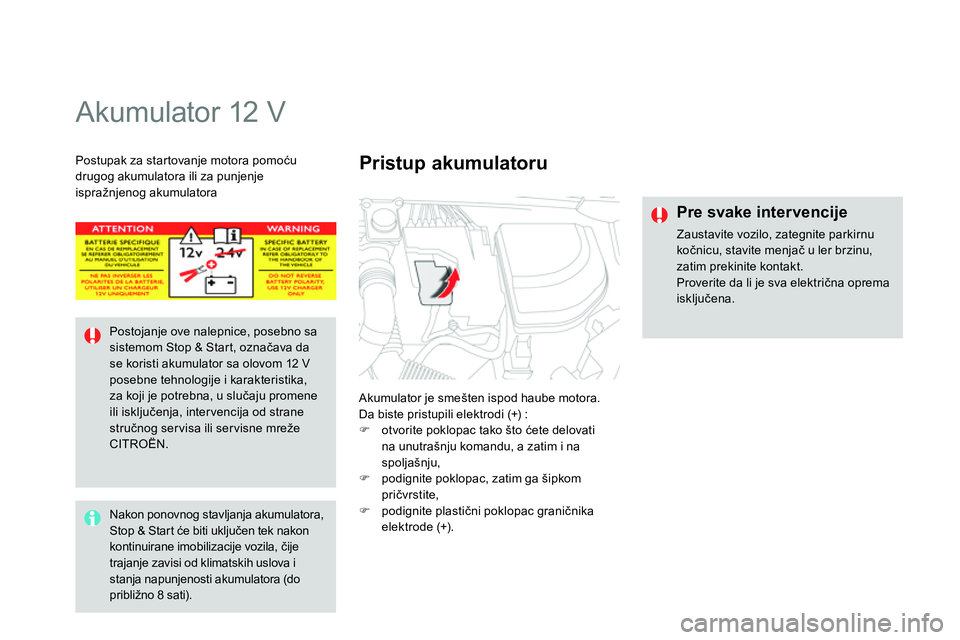

Akumulator 12 V

Akumulator je smešten ispod haube motora.
Da biste pristupili elektrodi (+) :



otvorite poklopac tako što ćete delovati
na unutrašnju komandu, a zatim i na
spoljašnju,


podignite poklopac, zatim ga šipkom
pričvrstite,


podignite plastični poklopac graničnika
elektrode (+).


Pristup akumulatoru


Nakon ponovnog stavljanja akumulatora,
Stop & Start će biti uključen tek nakon
kontinuirane imobilizacije vozila, čije
trajanje zavisi od klimatskih uslova i
stanja napunjenosti akumulatora (do
približno 8 sati).





Postojanje ove nalepnice, posebno sa
sistemom Stop & Start, označava da
se koristi akumulator sa olovom 12 V
posebne tehnologije i karakteristika,
za koji je potrebna, u slučaju promene
ili isključenja, intervencija od strane
stručnog ser visa ili ser visne mreže
CITROËN.


Pre svake intervencije

Zaustavite vozilo, zategnite parkirnu
kočnicu, stavite menjač u ler brzinu,
zatim prekinite kontakt.
Proverite da li je sva električna oprema
isključena.

Postupak za startovanje motora pomoću
drugog akumulatora ili za punjenje
ispražnjenog akumulatora

277Praktične informacije




Povežite cr veni kabl sa elektrodom (+)
neispravnog akumulatora A
, zatim sa
elektrodom (+) pomoćnog akumulatora B
.


Povežite kraj zelenog ili crnog kabla sa
elektrodom (-) pomoćnog akumulatora B
(ili
sa tačkom mase nekog drugog vozila).


Povežite drugi kraj zelenog ili crnog kabla
na mesto mase C
vozila u kvaru (ili na
nosač motora).

Startujte motor ispravnog vozila i pustite ga
da radi nekoliko minuta.


Pokrenite motor na neispravnom vozilu i
ostavite vozilo da radi.
Ukoliko motor ne može odmah da startuje,
prekinite kontakt i sačekajte nekoliko
trenutaka pre nego što ponovo pokušate.


Sačekajte da vozilo počne da radi na
malom broju obrtaja i otkačite pomoćne
kablove obrnutim redosledom.

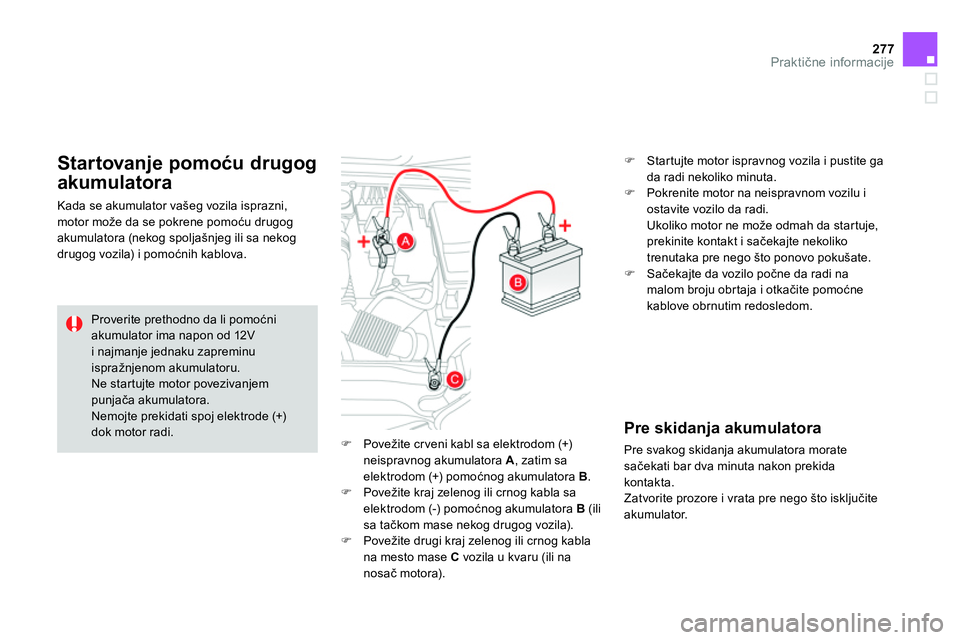

Startovanje pomoću drugog
akumulatora
Kada se akumulator vašeg vozila isprazni,
motor može da se pokrene pomoću drugog
akumulatora (nekog spoljašnjeg ili sa nekog
drugog vozila) i pomoćnih kablova.

Proverite prethodno da li pomoćni
akumulator ima napon od 12V
i najmanje jednaku zapreminu
ispražnjenom akumulatoru.
Ne startujte motor povezivanjem
punjača akumulatora.
Nemojte prekidati spoj elektrode (+)
dok motor radi.







Pre skidanja akumulatora

Pre svakog skidanja akumulatora morate
sačekati bar dva minuta nakon prekida
kontakta.
Zatvorite prozore i vrata pre nego što isključite
akumulator.

Punjenje akumulatora sa
punjačem




Odspojite akumulator vozila.


Pridržavajte se uputstava o korišćenju
proizvođača punjača.


Povežite akumulator počevši od
elektrode (-).


Proverite čistoću elektroda i stezaljki.
Ako su prekrivene sulfatom (beličaste ili
zelenkaste naslage), skinite ih i očistite.

Sa Stop & Start, dopuna akumulatora
ne zahteva isključivanje.


Resetovanje nakon
ponovnog uključivanja


Nakon svakog ponovnog uključivanja
akumulatora, uspostavite kontakt i sačekajte
najmanje jedan minut pre nego što startujete
motor, da biste omogućili inicijalizaciju
elektronskih sistema.
Uz konsultaciju odgovarajućih poglavlja,
morate sami da izvršite resetovanje :


- sekvencioni električni podizači prozora,

- datum i vreme,

- podešavanja auto radija ili navigacionog
sistema.
Proverite odsustvo poruka o grešci
ili pokazivača upozorenja nakon
ponovnog uspostavljanja kontakta.
Ipak, ako se nakon ovih radnji, blagi
poremećaji nastave, obratite se
ser visnoj mreži CITROËN ili stručnom
servisu.



Postavite otvorenu E
obujmicu kabla na
klemu (+) akumulatora.


Pritisnite vertikalno na obujmicu da biste je
pravilno postavili naspram akumulatora.


Proverite obujmicu spuštajući nosač
bravice D
.


Ponovno uključivanje
elektrode (+)
Isključivanje elektrode (+)




Maksimalno podignite nosač bravice D
da
biste otključali obujmicu E
.


Pažljivo rukujte sa nosačem bravice,
jer ako je obujmica loše postavljena,
zaključavanje je onda nemoguće ;
ponovo započnite postupak.
