2014 CITROEN DS4 Betriebsanleitungen (in German)

223Fahrbetrieb

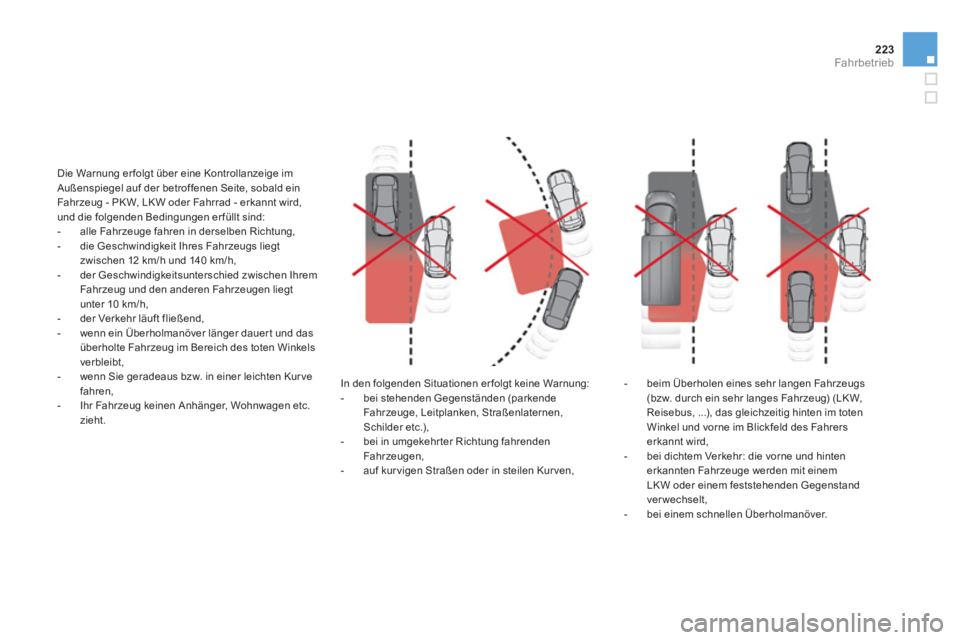

In den folgenden Situationen er folgt keine Warnung:


- bei stehenden Gegenständen (parkende
Fahrzeuge, Leitplanken, Straßenlaternen,
Schilder etc.),

- bei in umgekehr ter Richtung fahrenden
Fahrzeugen,

- auf kur vigen Straßen oder in steilen Kur ven, Die Warnung er folgt über eine Kontrollanzeige im
Außenspiegel auf der betroffenen Seite, sobald ein
Fahrzeug - PK W, LK W oder Fahrrad - erkannt wird,
und die folgenden Bedingungen er füllt sind:


- alle Fahrzeuge fahren in derselben Richtung,

- die Geschwindigkeit Ihres Fahrzeugs liegt
zwischen 12 km/h und 140 km/h,

- der Geschwindigkeitsunterschied zwischen Ihrem
Fahrzeug und den anderen Fahrzeugen liegt
unter 10 km/h,

- der Verkehr läuft fließend,

- wenn ein Überholmanöver länger dauer t und das
überholte Fahrzeug im Bereich des toten Winkels
verbleibt,

- wenn Sie geradeaus bzw. in einer leichten Kur ve
fahren,

- Ihr Fahrzeug keinen Anhänger, Wohnwagen etc.
zieht.

- beim Überholen eines sehr langen Fahrzeugs
(bzw. durch ein sehr langes Fahrzeug) (LK W,
Reisebus, ...), das gleichzeitig hinten im toten
Winkel und vorne im Blickfeld des Fahrers
erkannt wird,

- bei dichtem Verkehr: die vorne und hinten
erkannten Fahrzeuge werden mit einem
LKW oder einem feststehenden Gegenstand
ver wechselt,

- bei einem schnellen Überholmanöver.

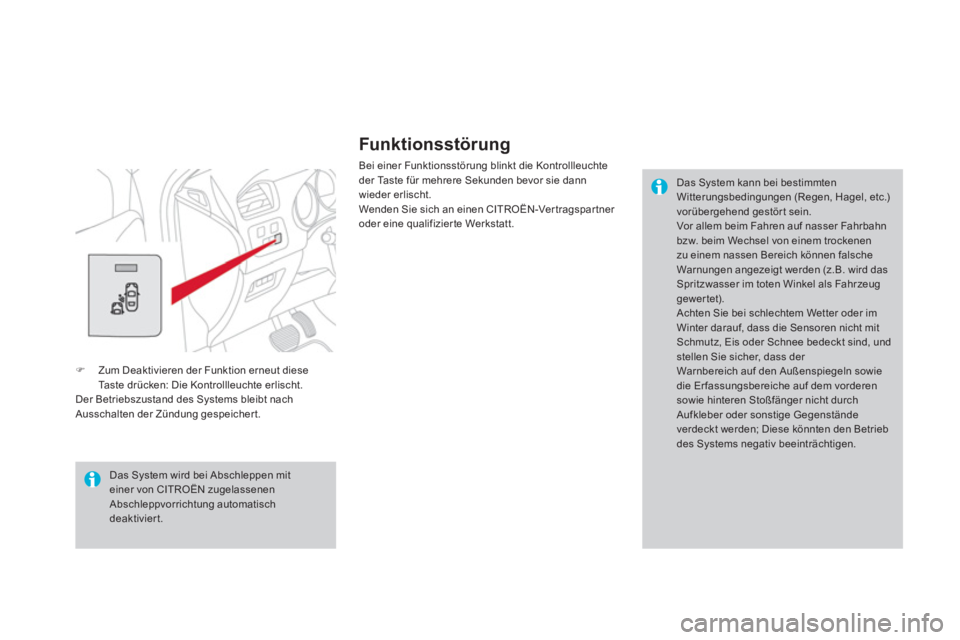

Funk tionsstörung

Bei einer Funktionsstörung blinkt die Kontrollleuchte
der Taste für mehrere Sekunden bevor sie dann
wieder erlischt.
Wenden Sie sich an einen CITROËN-Ver tragspar tner
oder eine qualifizier te Werkstatt.
Das System kann bei bestimmten
Witterungsbedingungen (Regen, Hagel, etc.)
vorübergehend gestört sein.
Vor allem beim Fahren auf nasser Fahrbahn
bzw. beim Wechsel von einem trockenen
zu einem nassen Bereich können falsche
Warnungen angezeigt werden (z.B. wird das
Spritzwasser im toten Winkel als Fahrzeug
gewertet).
Achten Sie bei schlechtem Wetter oder im
Winter darauf, dass die Sensoren nicht mit
Schmutz, Eis oder Schnee bedeckt sind, und
stellen Sie sicher, dass der
Warnbereich auf den Außenspiegeln sowie
die Er fassungsbereiche auf dem vorderen
sowie hinteren Stoßfänger nicht durch
Aufkleber oder sonstige Gegenstände
verdeckt werden; Diese könnten den Betrieb
des Systems negativ beeinträchtigen.



)
Zum Deaktivieren der Funktion erneut diese
Taste drücken: Die Kontrollleuchte erlischt.
Der Betriebszustand des Systems bleibt nach
Ausschalten der Zündung gespeicher t.
Das System wird bei Abschleppen mit
einer von CITROËN zugelassenen
Abschleppvorrichtung automatisch
deaktiviert.

225Fahrbetrieb

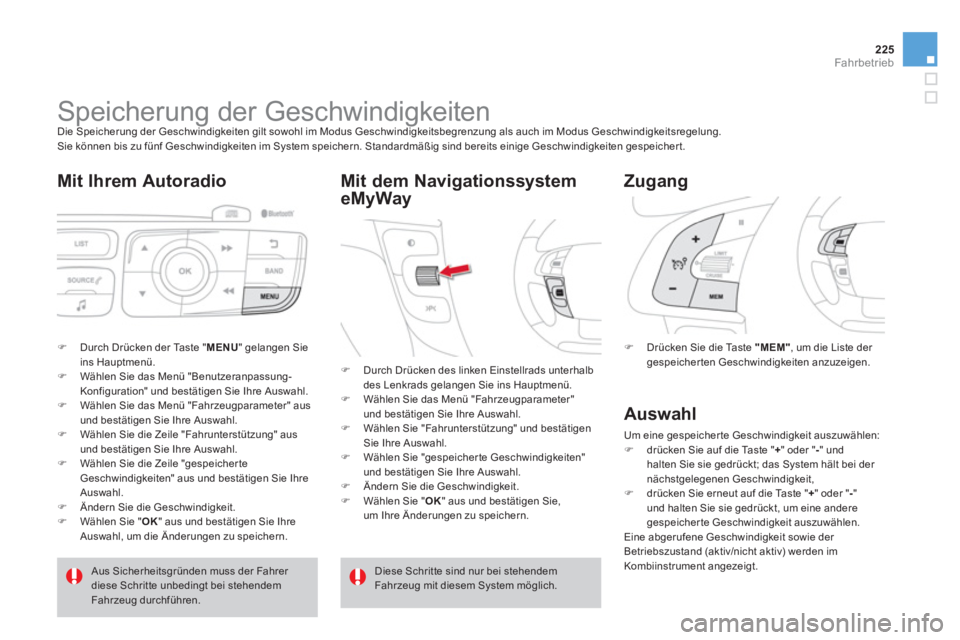

Speicherung der Geschwindigkeiten
Die Speicherung der Geschwindigkeiten gilt sowohl im Modus Geschwindigkeitsbegrenzung als auch im Modus Geschwindigkeitsregelung.
Sie können bis zu fünf Geschwindigkeiten im System speichern. Standardmäßig sind bereits einige Geschwindigkeiten gespeicher t.


Mit Ihrem Autoradio



)
Durch Drücken der Taste "MENU" gelangen Sie
ins Hauptmenü.

) Wählen Sie das Menü "Benutzeranpassung-
Konfiguration" und bestätigen Sie Ihre Auswahl.
) Wählen Sie das Menü "Fahrzeugparameter" aus
und bestätigen Sie Ihre Auswahl.
) Wählen Sie die Zeile "Fahrunterstützung" aus
und bestätigen Sie Ihre Auswahl.
) Wählen Sie die Zeile "gespeicher te
Geschwindigkeiten" aus und bestätigen Sie Ihre
Auswahl.
) Ändern Sie die Geschwindigkeit.
) Wählen Sie " OK
" aus und bestätigen Sie Ihre
Auswahl, um die Änderungen zu speichern.


Mit dem Navigationssystem
eMyWay


)
Drücken Sie die Taste "MEM"
, um die Liste der
gespeicher ten Geschwindigkeiten anzuzeigen.



Zugang

Aus Sicherheitsgründen muss der Fahrer
diese Schritte unbedingt bei stehendem
Fahrzeug durchführen. )
Durch Drücken des linken Einstellrads unterhalb
des Lenkrads gelangen Sie ins Hauptmenü.

) Wählen Sie das Menü "Fahrzeugparameter"
und bestätigen Sie Ihre Auswahl.
) Wählen Sie "Fahrunterstützung" und bestätigen
Sie Ihre Auswahl.
) Wählen Sie "gespeicher te Geschwindigkeiten"
und bestätigen Sie Ihre Auswahl.

) Ändern Sie die Geschwindigkeit.
) Wählen Sie " OK
" aus und bestätigen Sie,
um Ihre Änderungen zu speichern.
Diese Schritte sind nur bei stehendem
Fahrzeug mit diesem System möglich.


Auswahl

Um eine gespeicherte Geschwindigkeit auszuwählen:


)
drücken Sie auf die Taste " +
" oder " -
" und
halten Sie sie gedrückt; das System hält bei der
nächstgelegenen Geschwindigkeit,

)
drücken Sie erneut auf die Taste " +
" oder " -
"
und halten Sie sie gedrückt, um eine andere
gespeicherte Geschwindigkeit auszuwählen.
Eine abgerufene Geschwindigkeit sowie der
Betriebszustand (aktiv/nicht aktiv) werden im
Kombiinstrument angezeigt.

System, das eine Überschreitung der vom Fahrer
einprogrammierten Fahrzeuggeschwindigkeit
verhinder t.
Bei Erreichen der Geschwindigkeitsgrenze bleibt das
Gaspedal ohne Wirkung.

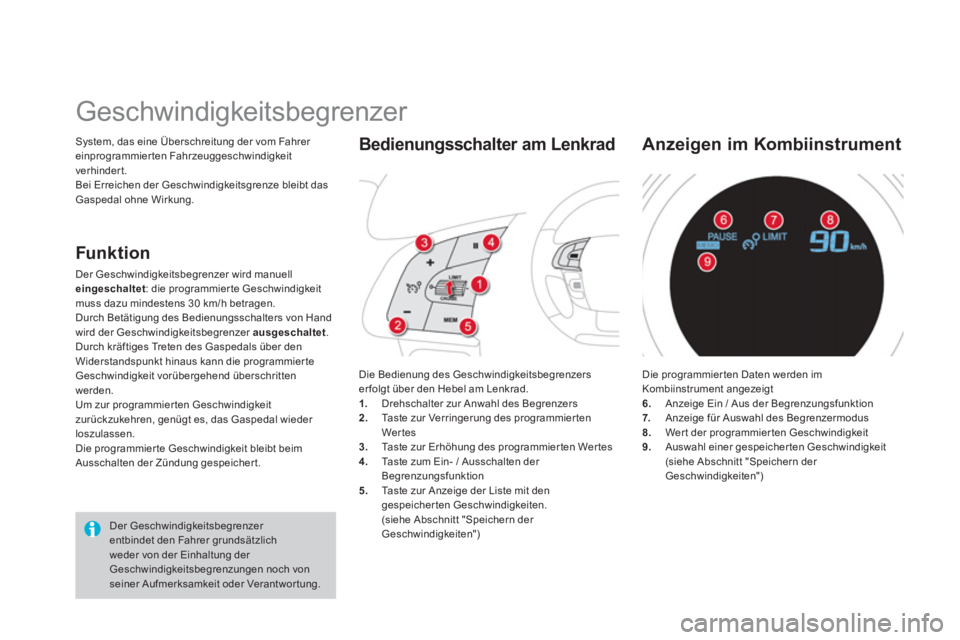

Geschwindigkeitsbegrenzer

Der Geschwindigkeitsbegrenzer
entbindet den Fahrer grundsätzlich
weder von der Einhaltung der
Geschwindigkeitsbegrenzungen noch von
seiner Aufmerksamkeit oder Verantwortung. Die Bedienung des Geschwindigkeitsbegrenzers
er folgt über den Hebel am Lenkrad.


1.
Drehschalter zur Anwahl des Begrenzers

2.
Taste zur Verringerung des programmier ten
Wer tes

3.
Taste zur Erhöhung des programmier ten Wer tes

4.
Taste zum Ein- / Ausschalten der
Begrenzungsfunktion

5.
Taste zur Anzeige der Liste mit den
gespeicherten Geschwindigkeiten.
(siehe Abschnitt "Speichern der
Geschwindigkeiten")



Bedienungsschalter am Lenkrad

Die programmier ten Daten werden im
Kombiinstrument angezeigt

6.
Anzeige Ein / Aus der Begrenzungsfunktion

7.
Anzeige für Auswahl des Begrenzermodus

8.
Wer t der programmier ten Geschwindigkeit

9.
Auswahl einer gespeicher ten Geschwindigkeit
(siehe Abschnitt "Speichern der
Geschwindigkeiten")


Anzeigen im Kombiinstrument

Funk tion

Der Geschwindigkeitsbegrenzer wird manuell
eingeschaltet
: die programmier te Geschwindigkeit
muss dazu mindestens 30 km/h betragen.
Durch Betätigung des Bedienungsschalters von Hand
wird der Geschwindigkeitsbegrenzer ausgeschaltet
.
Durch kräftiges Treten des Gaspedals über den
Widerstandspunkt hinaus kann die programmier te
Geschwindigkeit vorübergehend überschritten
werden.
Um zur programmier ten Geschwindigkeit
zurückzukehren, genügt es, das Gaspedal wieder
loszulassen.
Die programmier te Geschwindigkeit bleibt beim
Ausschalten der Zündung gespeicher t.

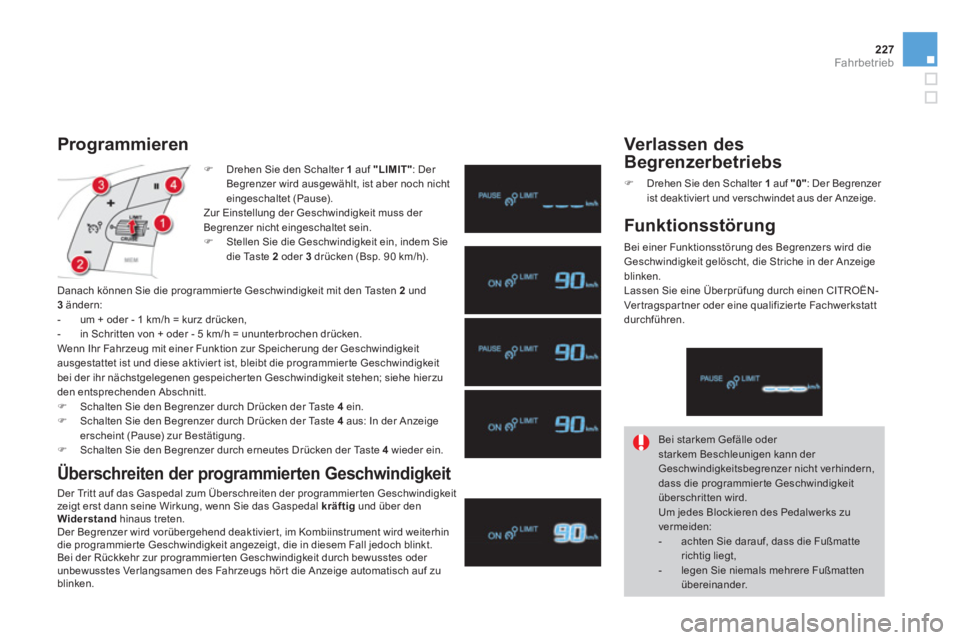

227Fahrbetrieb


)
Drehen Sie den Schalter 1
auf "LIMIT"
: Der
Begrenzer wird ausgewählt, ist aber noch nicht
eingeschaltet (Pause).
Zur Einstellung der Geschwindigkeit muss der
Begrenzer nicht eingeschaltet sein.


)
Stellen Sie die Geschwindigkeit ein, indem Sie
die Taste 2
oder 3
drücken (Bsp. 90 km/h).


Programmieren

Danach können Sie die programmier te Geschwindigkeit mit den Tasten 2
und
3
ändern:


- um + oder - 1 km/h = kurz drücken,

- in Schritten von + oder - 5 km/h = ununterbrochen drücken.
Wenn Ihr Fahrzeug mit einer Funktion zur Speicherung der Geschwindigkeit
ausgestattet ist und diese aktivier t ist, bleibt die programmier te Geschwindigkeit
bei der ihr nächstgelegenen gespeicherten Geschwindigkeit stehen; siehe hierzu
den entsprechenden Abschnitt.


)
Schalten Sie den Begrenzer durch Drücken der Taste 4
ein.

)
Schalten Sie den Begrenzer durch Drücken der Taste 4
aus: In der Anzeige
erscheint (Pause) zur Bestätigung.

)
Schalten Sie den Begrenzer durch erneutes Drücken der Taste 4
wieder ein.



Überschreiten der programmierten Geschwindigkeit

Der Tritt auf das Gaspedal zum Überschreiten der programmier ten Geschwindigkeit
zeigt erst dann seine Wirkung, wenn Sie das Gaspedal kräftig
und über den
Widerstand
hinaus treten.
Der Begrenzer wird vorübergehend deaktiviert, im Kombiinstrument wird weiterhin
die programmier te Geschwindigkeit angezeigt, die in diesem Fall jedoch blinkt.
Bei der Rückkehr zur programmier ten Geschwindigkeit durch bewusstes oder
unbewusstes Verlangsamen des Fahrzeugs hör t die Anzeige automatisch auf zu
blinken. Bei starkem Gefälle oder
starkem Beschleunigen kann der
Geschwindigkeitsbegrenzer nicht verhindern,
dass die programmier te Geschwindigkeit
überschritten wird.
Um jedes Blockieren des Pedalwerks zu
vermeiden:


- achten Sie darauf, dass die Fußmatte
richtig liegt,

- legen Sie niemals mehrere Fußmatten
übereinander.



Verlassen des
Begrenzerbetriebs


)
Drehen Sie den Schalter 1
auf "0"
: Der Begrenzer
ist deaktivier t und verschwindet aus der Anzeige.



Funk tionsstörung

Bei einer Funktionsstörung des Begrenzers wird die
Geschwindigkeit gelöscht, die Striche in der Anzeige
blinken.
Lassen Sie eine Überprüfung durch einen CITROËN-
Ver tragspar tner oder eine qualifizier te Fachwerkstatt
durchführen.

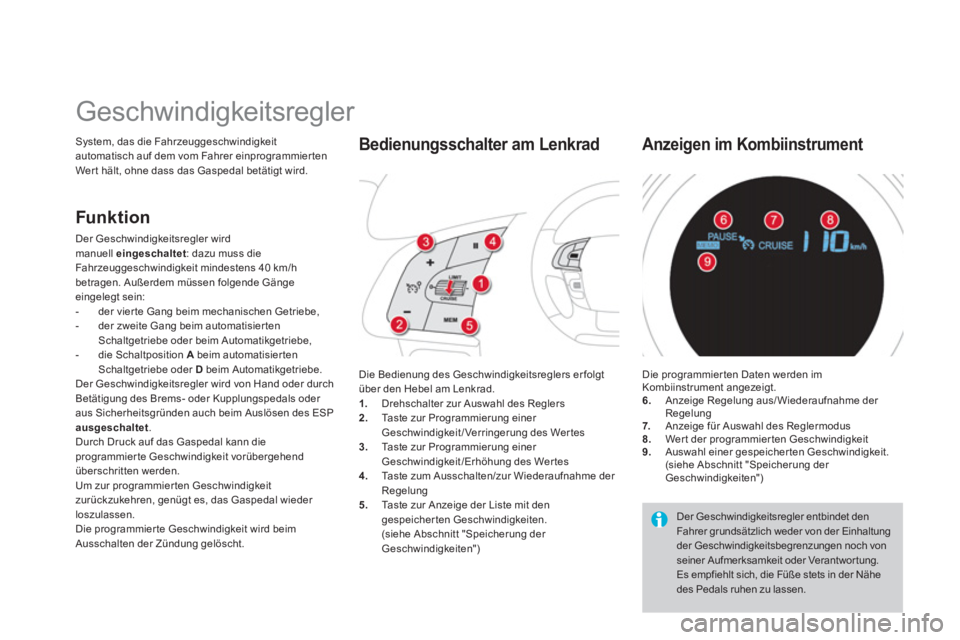

Geschwindigkeitsregler

System, das die Fahrzeuggeschwindigkeit
automatisch auf dem vom Fahrer einprogrammier ten
Wer t hält, ohne dass das Gaspedal betätigt wird.
Die Bedienung des Geschwindigkeitsreglers er folgt
über den Hebel am Lenkrad.


1.
Drehschalter zur Auswahl des Reglers

2.
Taste zur Programmierung einer
Geschwindigkeit/Verringerung des Wertes

3.
Taste zur Programmierung einer
Geschwindigkeit /Erhöhung des Wer tes

4.
Taste zum Ausschalten/zur Wiederaufnahme der
Regelung

5.
Taste zur Anzeige der Liste mit den
gespeicherten Geschwindigkeiten.
(siehe Abschnitt "Speicherung der
Geschwindigkeiten")

Bedienungsschalter am Lenkrad

Der Geschwindigkeitsregler entbindet den
Fahrer grundsätzlich weder von der Einhaltung
der Geschwindigkeitsbegrenzungen noch von
seiner Aufmerksamkeit oder Verantwortung.
Es empfiehlt sich, die Füße stets in der Nähe
des Pedals ruhen zu lassen. Die programmier ten Daten werden im
Kombiinstrument angezeigt.

6.
Anzeige Regelung aus/ Wiederaufnahme der
Regelung

7.
Anzeige für Auswahl des Reglermodus

8.
Wer t der programmier ten Geschwindigkeit

9.
Auswahl einer gespeicher ten Geschwindigkeit.
(siehe Abschnitt "Speicherung der
Geschwindigkeiten")


Anzeigen im Kombiinstrument


Funk tion

Der Geschwindigkeitsregler wird
manuell eingeschaltet
: dazu muss die
Fahrzeuggeschwindigkeit mindestens 40 km/h
betragen. Außerdem müssen folgende Gänge
eingelegt sein:


- der vier te Gang beim mechanischen Getriebe,

- der zweite Gang beim automatisier ten
Schaltgetriebe oder beim Automatikgetriebe,

- die Schaltposition A
beim automatisierten
Schaltgetriebe oder D
beim Automatikgetriebe.
Der Geschwindigkeitsregler wird von Hand oder durch
Betätigung des Brems- oder Kupplungspedals oder
aus Sicherheitsgründen auch beim Auslösen des ESP
ausgeschaltet
.
Durch Druck auf das Gaspedal kann die
programmierte Geschwindigkeit vorübergehend
überschritten werden.
Um zur programmier ten Geschwindigkeit
zurückzukehren, genügt es, das Gaspedal wieder
loszulassen.
Die programmier te Geschwindigkeit wird beim
Ausschalten der Zündung gelöscht.

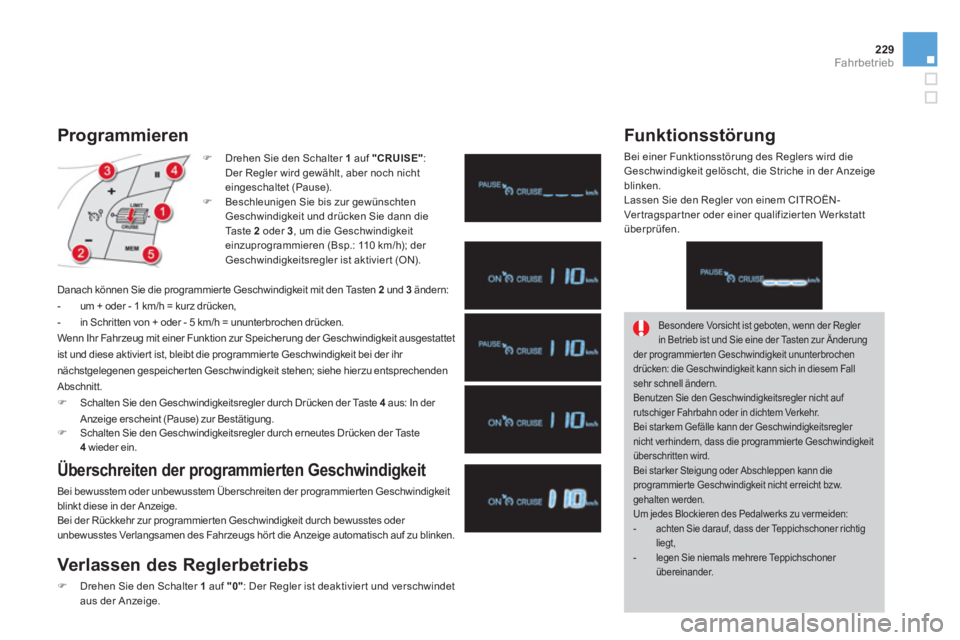

229Fahrbetrieb

Programmieren



)
Drehen Sie den Schalter 1
auf "CRUISE"
:
Der Regler wird gewählt, aber noch nicht
eingeschaltet (Pause).

)
Beschleunigen Sie bis zur gewünschten
Geschwindigkeit und drücken Sie dann die
Taste 2
oder 3
, um die Geschwindigkeit
einzuprogrammieren (Bsp.: 110 km/h); der
Geschwindigkeitsregler ist aktivier t (ON).
Danach können Sie die programmier te Geschwindigkeit mit den Tasten 2
und 3
ändern:


- um + oder - 1 km/h = kurz drücken,

- in Schritten von + oder - 5 km/h = ununterbrochen drücken.
Wenn Ihr Fahrzeug mit einer Funktion zur Speicherung der Geschwindigkeit ausgestattet
ist und diese aktivier t ist, bleibt die programmier te Geschwindigkeit bei der ihr
nächstgelegenen gespeicherten Geschwindigkeit stehen; siehe hierzu entsprechenden
Abschnitt.


)
Schalten Sie den Geschwindigkeitsregler durch Drücken der Taste 4
aus: In der
Anzeige erscheint (Pause) zur Bestätigung.

)
Schalten Sie den Geschwindigkeitsregler durch erneutes Drücken der Taste
4
wieder ein.



Überschreiten der programmierten Geschwindigkeit

Bei bewusstem oder unbewusstem Überschreiten der programmier ten Geschwindigkeit
blinkt diese in der Anzeige.
Bei der Rückkehr zur programmier ten Geschwindigkeit durch bewusstes oder
unbewusstes Verlangsamen des Fahrzeugs hör t die Anzeige automatisch auf zu blinken.


Verlassen des Reglerbetriebs



)
Drehen Sie den Schalter 1
auf "0"
: Der Regler ist deaktivier t und verschwindet
aus der Anzeige.



Funk tionsstörung

Bei einer Funktionsstörung des Reglers wird die
Geschwindigkeit gelöscht, die Striche in der Anzeige
blinken.
Lassen Sie den Regler von einem CITROËN-
Ver tragspar tner oder einer qualifizier ten Werkstatt
überprüfen.
Besondere Vorsicht ist geboten, wenn der Regler
in Betrieb ist und Sie eine der Tasten zur Änderung
der programmier ten Geschwindigkeit ununterbrochen
drücken: die Geschwindigkeit kann sich in diesem Fall
sehr schnell ändern.
Benutzen Sie den Geschwindigkeitsregler nicht auf
rutschiger Fahrbahn oder in dichtem Verkehr.
Bei starkem Gefälle kann der Geschwindigkeitsregler
nicht verhindern, dass die programmier te Geschwindigkeit
überschritten wird.

Bei starker Steigung oder Abschleppen kann die
programmier te Geschwindigkeit nicht erreicht bzw.
gehalten werden.
Um jedes Blockieren des Pedalwerks zu vermeiden:


- achten Sie darauf, dass der Teppichschoner richtig
liegt,

- legen Sie niemals mehrere Teppichschoner
übereinander.

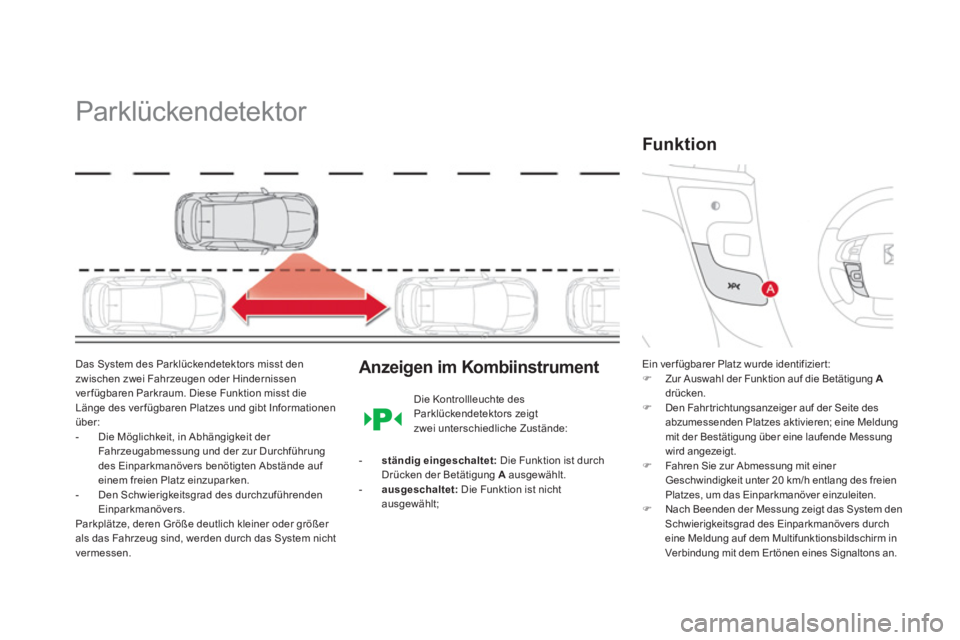

Parklückendetektor


Das System des Parklückendetektors misst den
zwischen zwei Fahrzeugen oder Hindernissen
ver fügbaren Parkraum. Diese Funktion misst die
Länge des ver fügbaren Platzes und gibt Informationen
über:


- Die Möglichkeit, in Abhängigkeit der
Fahrzeugabmessung und der zur Durchführung
des Einparkmanövers benötigten Abstände auf
einem freien Platz einzuparken.

- Den Schwierigkeitsgrad des durchzuführenden
Einparkmanövers.
Parkplätze, deren Größe deutlich kleiner oder größer
als das Fahrzeug sind, werden durch das System nicht
vermessen.

Anzeigen im Kombiinstrument
Ein ver fügbarer Platz wurde identifizier t:


)
Zur Auswahl der Funktion auf die Betätigung A
drücken.

)
Den Fahr trichtungsanzeiger auf der Seite des
abzumessenden Platzes aktivieren; eine Meldung
mit der Bestätigung über eine laufende Messung
wird angezeigt.

)
Fahren Sie zur Abmessung mit einer
Geschwindigkeit unter 20 km/h entlang des freien
Platzes, um das Einparkmanöver einzuleiten.

)
Nach Beenden der Messung zeigt das System den
Schwierigkeitsgrad des Einparkmanövers durch
eine Meldung auf dem Multifunktionsbildschirm in
Verbindung mit dem Er tönen eines Signaltons an.


Funk tion

Die Kontrollleuchte des
Parklückendetektors zeigt
zwei unterschiedliche Zustände:


- ständig eingeschaltet:
Die Funktion ist durch
Drücken der Betätigung A
ausgewählt.

- ausgeschaltet:
Die Funktion ist nicht
ausgewählt;
