255Praktische Tipps

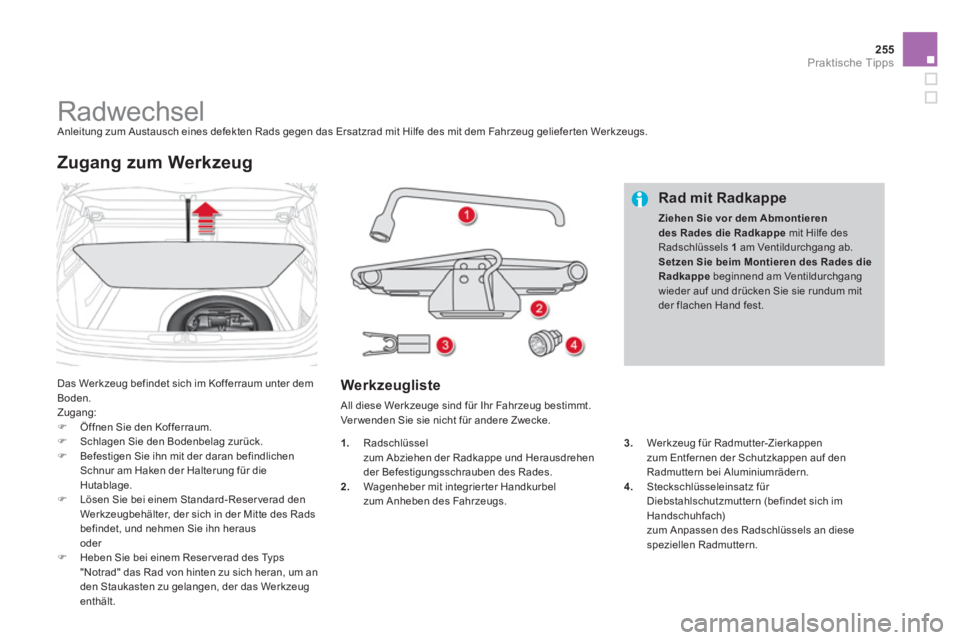

Radwechsel
Anleitung zum Austausch eines defekten Rads gegen das Ersatzrad mit Hilfe des mit dem Fahrzeug geliefer ten Werkzeugs.
Das Werkzeug befindet sich im Kofferraum unter dem
Boden.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Schlagen Sie den Bodenbelag zurück.

)
Befestigen Sie ihn mit der daran befindlichen
Schnur am Haken der Halterung für die
Hutablage.

)
Lösen Sie bei einem Standard-Reser verad den
Werkzeugbehälter, der sich in der Mitte des Rads
befindet, und nehmen Sie ihn heraus
oder

)
Heben Sie bei einem Reser verad des Typs
"Notrad" das Rad von hinten zu sich heran, um an
den Staukasten zu gelangen, der das Werkzeug
enthält.


Zugang zum Werkzeug


Werkzeugliste

All diese Werkzeuge sind für Ihr Fahrzeug bestimmt.
Ver wenden Sie sie nicht für andere Zwecke.

Rad mit Radkappe


Ziehen Sie vor dem Abmontieren
des Rades die Radkappe
mit Hilfe des
Radschlüssels 1
am Ventildurchgang ab.

Setzen Sie beim Montieren des Rades die
Radkappe
beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit
der flachen Hand fest.

3.
Werkzeug für Radmutter-Zierkappen
zum Entfernen der Schutzkappen auf den
Radmuttern bei Aluminiumrädern.

4.
Steckschlüsseleinsatz für
Diebstahlschutzmuttern (befindet sich im
Handschuhfach)
zum Anpassen des Radschlüssels an diese
speziellen Radmuttern.


1.
Radschlüssel
zum Abziehen der Radkappe und Herausdrehen
der Befestigungsschrauben des Rades.

2.
Wagenheber mit integrierter Handkurbel
zum Anheben des Fahrzeugs.

Das Ersatzrad befindet sich im Kofferraum unter dem
Boden.
Je nach Fahrzeugversion handelt es sich um ein
Standard-Reser verad aus Stahl oder Aluminium; bei
einigen Bestimmungsländern handelt es sich um ein
"Notrad".
Informationen, wie man zum Ersatzrad gelangt,
erhalten Sie im Abschnitt "Zugang zum Werkzeug" der
vorherigen Seite.

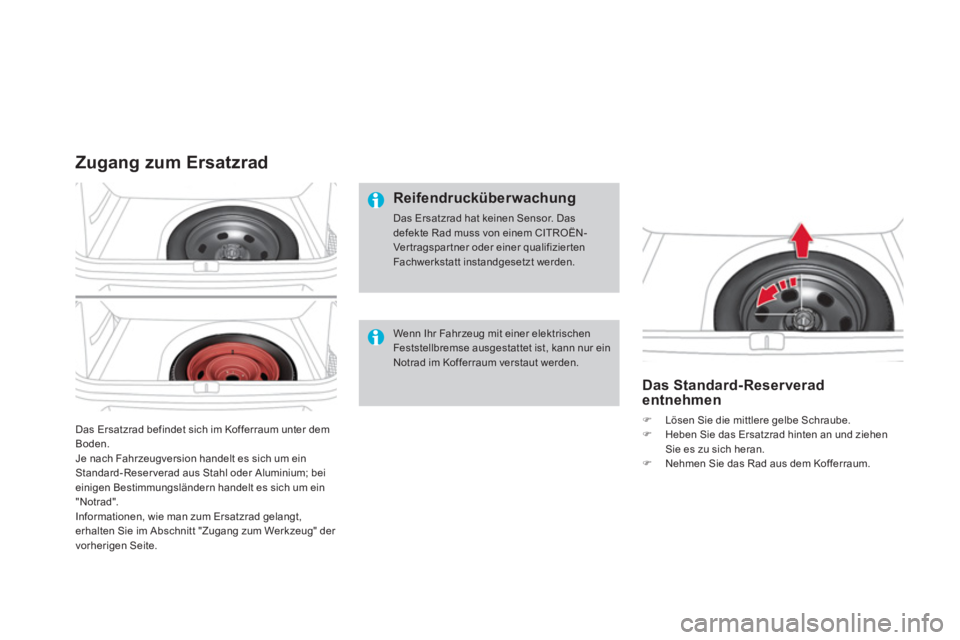

Zugang zum Ersatzrad


Reifendrucküberwachung

Das Ersatzrad hat keinen Sensor. Das
defekte Rad muss von einem CITROËN-
Vertragspartner oder einer qualifizierten
Fachwerkstatt instandgesetzt werden.



Das Standard-Reser verad
entnehmen


)
Lösen Sie die mittlere gelbe Schraube.

)
Heben Sie das Ersatzrad hinten an und ziehen
Sie es zu sich heran.

)
Nehmen Sie das Rad aus dem Kofferraum.

Wenn Ihr Fahrzeug mit einer elektrischen
Feststellbremse ausgestattet ist, kann nur ein
Notrad im Kofferraum verstaut werden.

257Praktische Tipps

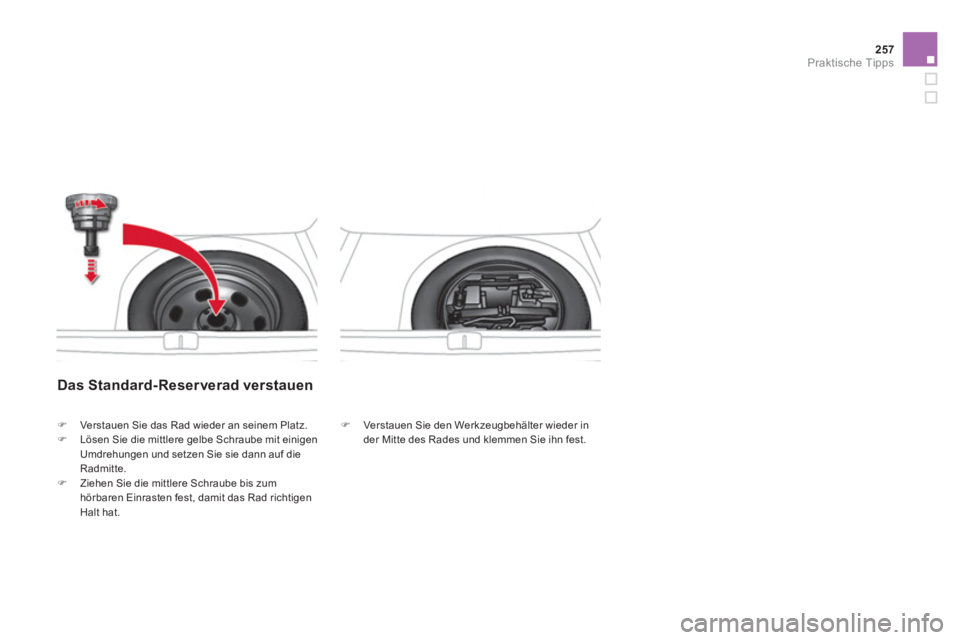

Das Standard-Reser verad verstauen


)
Verstauen Sie den Werkzeugbehälter wieder in
der Mitte des Rades und klemmen Sie ihn fest.


)
Verstauen Sie das Rad wieder an seinem Platz.

)
Lösen Sie die mittlere gelbe Schraube mit einigen
Umdrehungen und setzen Sie sie dann auf die
Radmitte.

)
Ziehen Sie die mittlere Schraube bis zum
hörbaren Einrasten fest, damit das Rad richtigen
Halt hat.

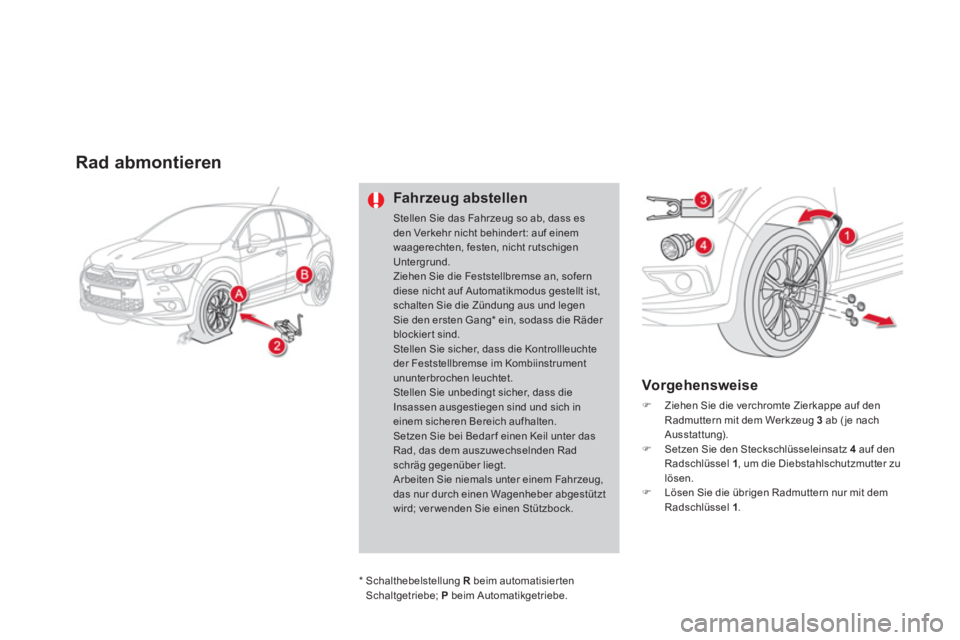

Rad abmontieren


Fahrzeug abstellen

Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behinder t: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, sofern
diese nicht auf Automatikmodus gestellt ist,
schalten Sie die Zündung aus und legen
Sie den ersten Gang * ein, sodass die Räder
blockier t sind.
Stellen Sie sicher, dass die Kontrollleuchte
der Feststellbremse im Kombiinstrument
ununterbrochen leuchtet.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Setzen Sie bei Bedar f einen Keil unter das
Rad, das dem auszuwechselnden Rad
schräg gegenüber liegt.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; ver wenden Sie einen Stützbock.


Vorg ehensweise



)
Ziehen Sie die verchromte Zierkappe auf den
Radmuttern mit dem Werkzeug 3
ab ( je nach
Ausstattung).

)
Setzen Sie den Steckschlüsseleinsatz 4
auf den
Radschlüssel 1
, um die Diebstahlschutzmutter zu
lösen.

)
Lösen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
.

*
Schalthebelstellung R
beim automatisierten
Schaltgetriebe; P
beim Automatikgetriebe.

259Praktische Tipps

)

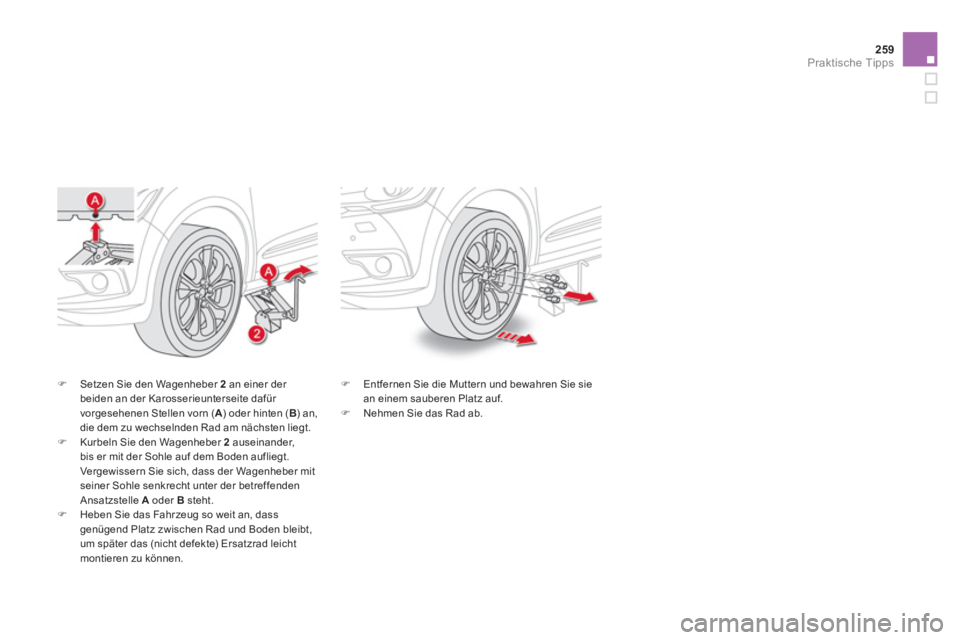

Setzen Sie den Wagenheber 2
an einer der
beiden an der Karosserieunterseite dafür
vorgesehenen Stellen vorn ( A
) oder hinten ( B
) an,
die dem zu wechselnden Rad am nächsten liegt.

)
Kurbeln Sie den Wagenheber 2
auseinander,
bis er mit der Sohle auf dem Boden aufliegt.
Vergewissern Sie sich, dass der Wagenheber mit
seiner Sohle senkrecht unter der betreffenden
Ansatzstelle A
oder B
steht.

)
Heben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden bleibt,
um später das (nicht defekte) Ersatzrad leicht
montieren zu können.
)
Entfernen Sie die Muttern und bewahren Sie sie
an einem sauberen Platz auf.

)
Nehmen Sie das Rad ab.

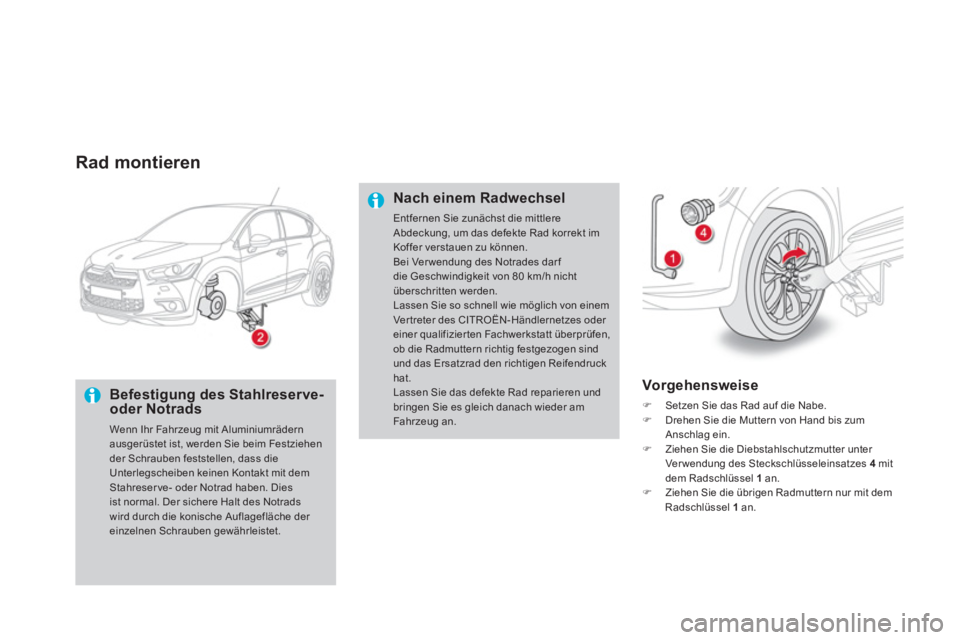

Rad montieren


Befestigung des Stahlreser ve-
oder Notrads
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Stahreser ve- oder Notrad haben. Dies
ist normal. Der sichere Halt des Notrads
wird durch die konische Auflagefläche der
einzelnen Schrauben gewährleistet.


Vorg ehensweise



)
Setzen Sie das Rad auf die Nabe.

)
Drehen Sie die Muttern von Hand bis zum
Anschlag ein.

)
Ziehen Sie die Diebstahlschutzmutter unter
Ver wendung des Steckschlüsseleinsatzes 4
mit
dem Radschlüssel 1
an.

)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
an.


Nach einem Radwechsel

Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad korrekt im
Koffer verstauen zu können.
Bei Ver wendung des Notrades dar f
die Geschwindigkeit von 80 km/h nicht
überschritten werden.
Lassen Sie so schnell wie möglich von einem
Ver treter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen,
ob die Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen Reifendruck
hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.

261Praktische Tipps

)

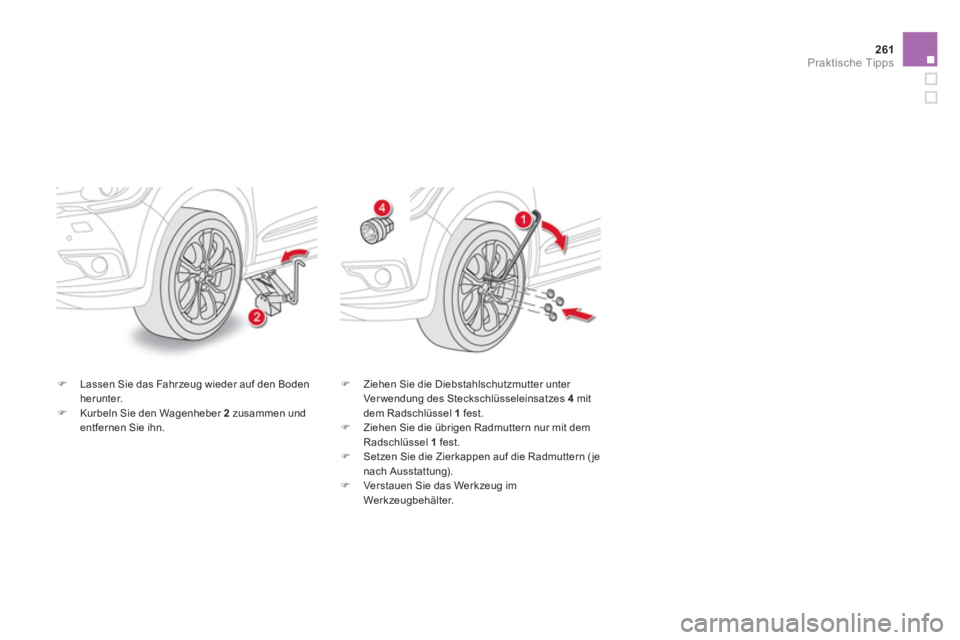

Lassen Sie das Fahrzeug wieder auf den Boden
herunter.

)
Kurbeln Sie den Wagenheber 2
zusammen und
entfernen Sie ihn.
)
Ziehen Sie die Diebstahlschutzmutter unter
Ver wendung des Steckschlüsseleinsatzes 4
mit
dem Radschlüssel 1
fest.

)
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
fest.

)
Setzen Sie die Zierkappen auf die Radmuttern ( je
nach Ausstattung).

)
Verstauen Sie das Werkzeug im
Werkzeugbehälter.

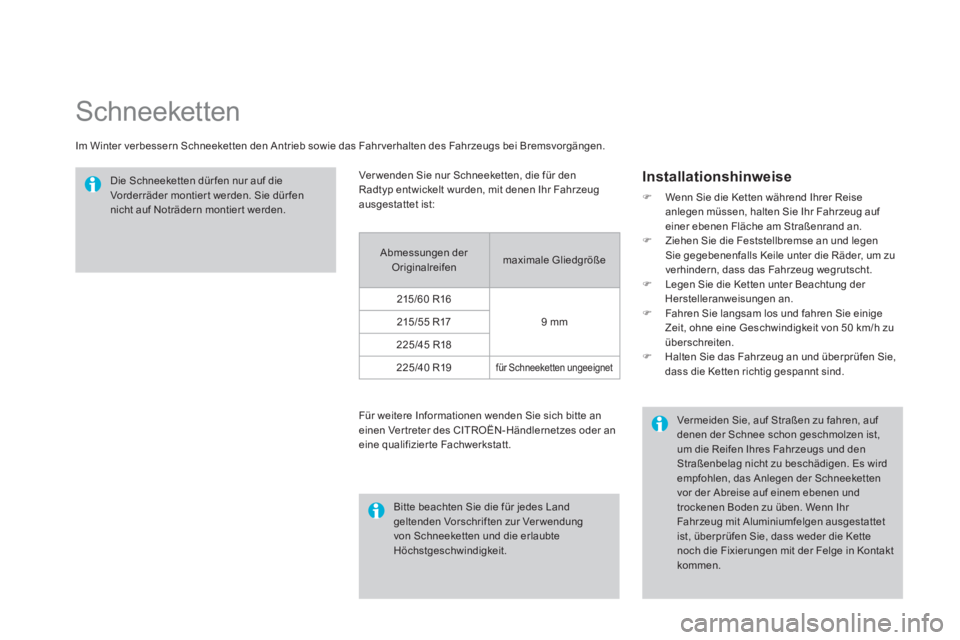

Schneeketten


Im Winter verbessern Schneeketten den Antrieb sowie das Fahr verhalten des Fahrzeugs bei Bremsvorgängen.

Die Schneeketten dür fen nur auf die
Vorderräder montier t werden. Sie dür fen
nicht auf Noträdern montier t werden.
Für weitere Informationen wenden Sie sich bitte an
einen Ver treter des CITROËN-Händlernetzes oder an
eine qualifizier te Fachwerkstatt.



Installationshinweise



)
Wenn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.

)
Ziehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.

)
Legen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.

)
Fahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50 km/h zu
überschreiten.

)
Halten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.


Vermeiden Sie, auf Straßen zu fahren, auf
denen der Schnee schon geschmolzen ist,
um die Reifen Ihres Fahrzeugs und den
Straßenbelag nicht zu beschädigen. Es wird
empfohlen, das Anlegen der Schneeketten
vor der Abreise auf einem ebenen und
trockenen Boden zu üben. Wenn Ihr
Fahrzeug mit Aluminiumfelgen ausgestattet
ist, überprüfen Sie, dass weder die Kette
noch die Fixierungen mit der Felge in Kontakt
kommen.

Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.

Ver wenden Sie nur Schneeketten, die für den
Radtyp entwickelt wurden, mit denen Ihr Fahrzeug
ausgestattet ist:
Abmessungen der
Originalreifen maximale Gliedgröße
215/60 R16
9 mm
215/55 R17
225/45 R18
225/40 R19

für Schneeketten ungeeignet
