2014 CITROEN DS4 Betriebsanleitungen (in German)

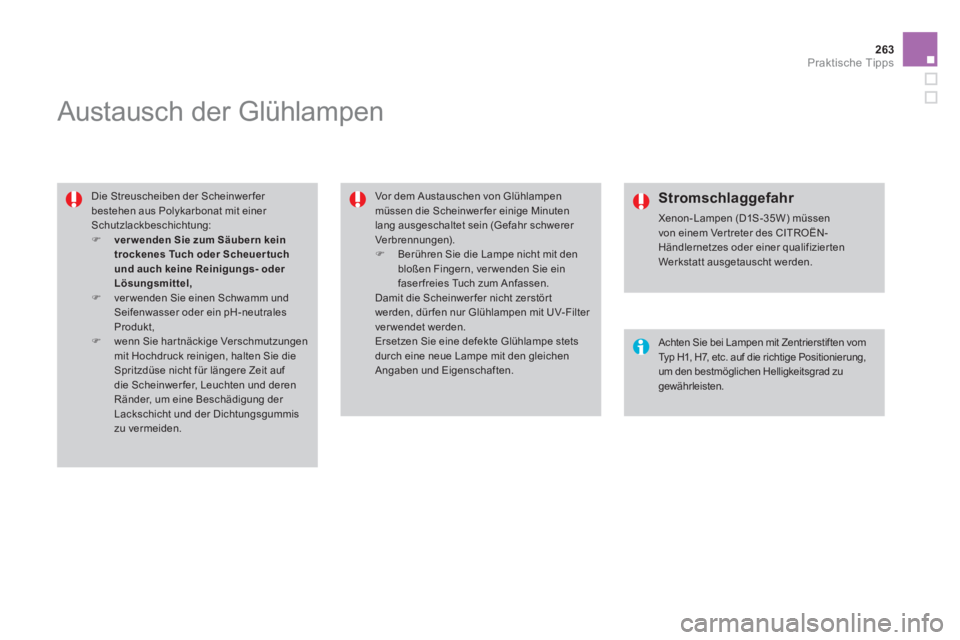

263Praktische Tipps











Austausch der Glühlampen


Die Streuscheiben der Scheinwer fer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:


)
ver wenden Sie zum Säubern kein
trockenes Tuch oder Scheuer tuch
und auch keine Reinigungs- oder
Lösungsmittel,


)
ver wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,

)
wenn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden. Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige Minuten
lang ausgeschaltet sein (Gefahr schwerer
Ver brennungen).


)
Berühren Sie die Lampe nicht mit den
bloßen Fingern, ver wenden Sie ein
faser freies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.



Stromschlaggefahr

Xenon-Lampen (D1S-35W) müssen
von einem Ver treter des CITROËN-
Händlernetzes oder einer qualifizier ten
Werkstatt ausgetauscht werden.

Achten Sie bei Lampen mit Zentrierstiften vom
Typ H1, H7, etc. auf die richtige Positionierung,
um den bestmöglichen Helligkeitsgrad zu
gewährleisten.

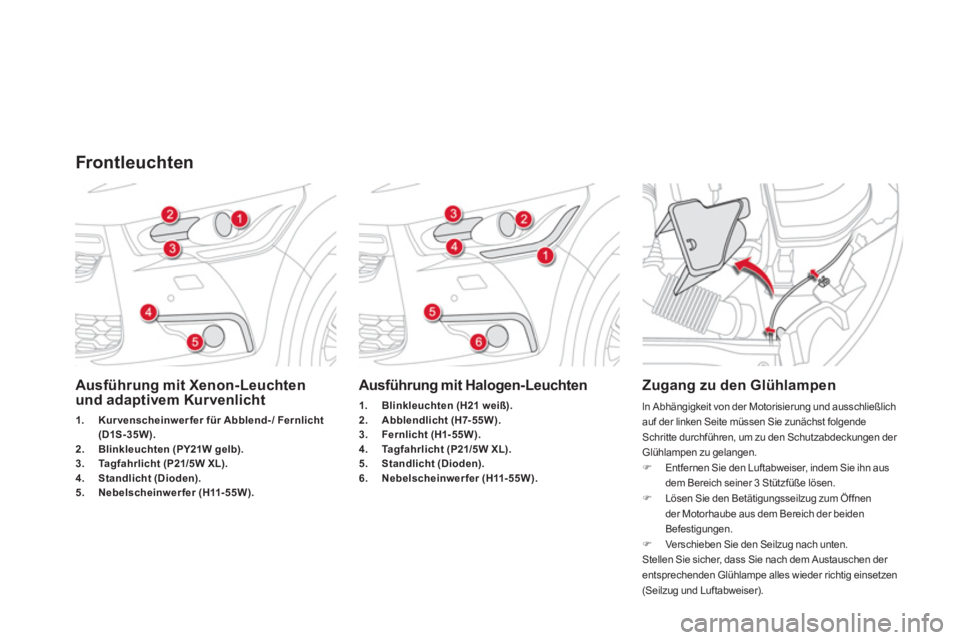

Ausführung mit Xenon-Leuchten
und adaptivem Kur venlicht


1.
Kur venscheinwer fer für Abblend- / Fernlicht
(D1S-35W) .

2. Blinkleuchten (PY21W gelb) .

3. Tagfahrlicht (P21/5W XL) .

4. Standlicht (Dioden).

5.
Nebelscheinwerfer (H11-55W).











Ausführung mit Halogen-Leuchten



1.
Blinkleuchten (H21 weiß) .

2. Abblendlicht (H7-55W) .

3. Fernlicht (H1- 55W)
.

4. Ta g f a h r l i c h t

(P21/5W XL) .

5. Standlicht (Dioden).

6. Nebelscheinwerfer (H11-55W) .



Zugang zu den Glühlampen

In Abhängigkeit von der Motorisierung und ausschließlich
auf der linken Seite müssen Sie zunächst folgende
Schritte durchführen, um zu den Schutzabdeckungen der
Glühlampen zu gelangen.


)
Entfernen Sie den Luftabweiser, indem Sie ihn aus
dem Bereich seiner 3 Stützfüße lösen.

) Lösen Sie den Betätigungsseilzug zum Öffnen
der Motorhaube aus dem Bereich der beiden
Befestigungen.

) Verschieben Sie den Seilzug nach unten.
Stellen Sie sicher, dass Sie nach dem Austauschen der
entsprechenden Glühlampe alles wieder richtig einsetzen
(Seilzug und Luftabweiser).


Frontleuchten

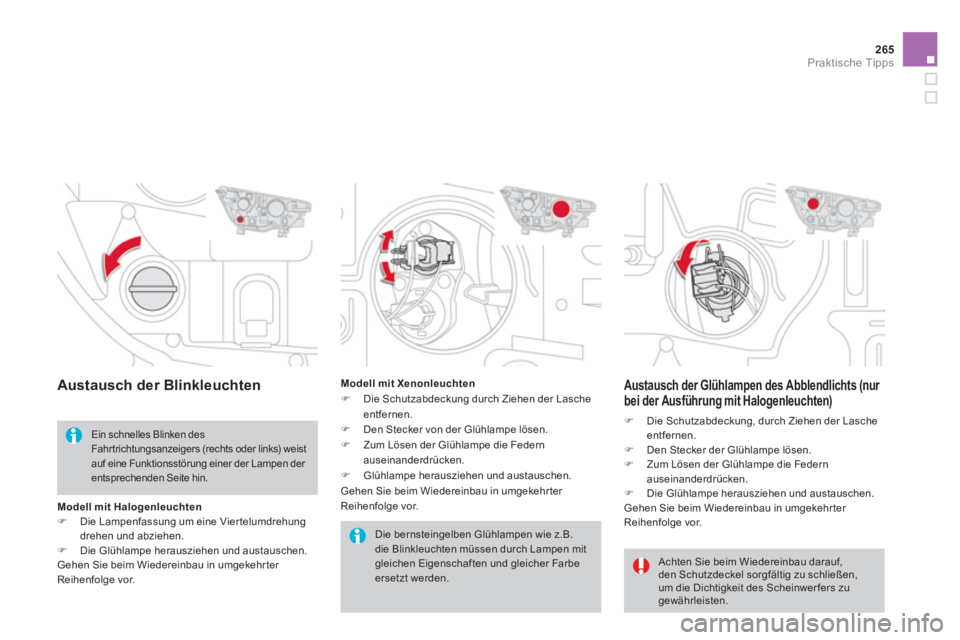

265Praktische Tipps










Austausch der Glühlampen des Abblendlichts (nur
bei der Ausführung mit Halogenleuchten)


)
Die Schutzabdeckung, durch Ziehen der Lasche
entfernen.

)
Den Stecker der Glühlampe lösen.

)
Zum Lösen der Glühlampe die Federn
auseinanderdrücken.

)
Die Glühlampe herausziehen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.














Austausch der Blinkleuchten

Achten Sie beim Wiedereinbau darauf,
den Schutzdeckel sorgfältig zu schließen,
um die Dichtigkeit des Scheinwer fers zu
gewährleisten.
Die bernsteingelben Glühlampen wie z.B.
die Blinkleuchten müssen durch Lampen mit
gleichen Eigenschaften und gleicher Farbe
ersetzt werden.
Ein schnelles Blinken des
Fahr trichtungsanzeigers (rechts oder links) weist
auf eine Funktionsstörung einer der Lampen der
entsprechenden Seite hin.

Modell mit Xenonleuchten



)
Die Schutzabdeckung durch Ziehen der Lasche
entfernen.

)
Den Stecker von der Glühlampe lösen.

)
Zum Lösen der Glühlampe die Federn
auseinanderdrücken.

)
Glühlampe herausziehen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.

Modell mit Halogenleuchten



)
Die Lampenfassung um eine Vier telumdrehung
drehen und abziehen.

)
Die Glühlampe herausziehen und austauschen.


Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.

Austausch der Glühlampen des
Ta g f a h r l i c h t s


)
Entfernen Sie die Schutzabdeckung, indem Sie
an der Lasche ziehen.

)
Klemmen Sie den Steckverbinder der Lampe ab.

)
Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

)
Ziehen Sie die Lampe heraus und tauschen Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.

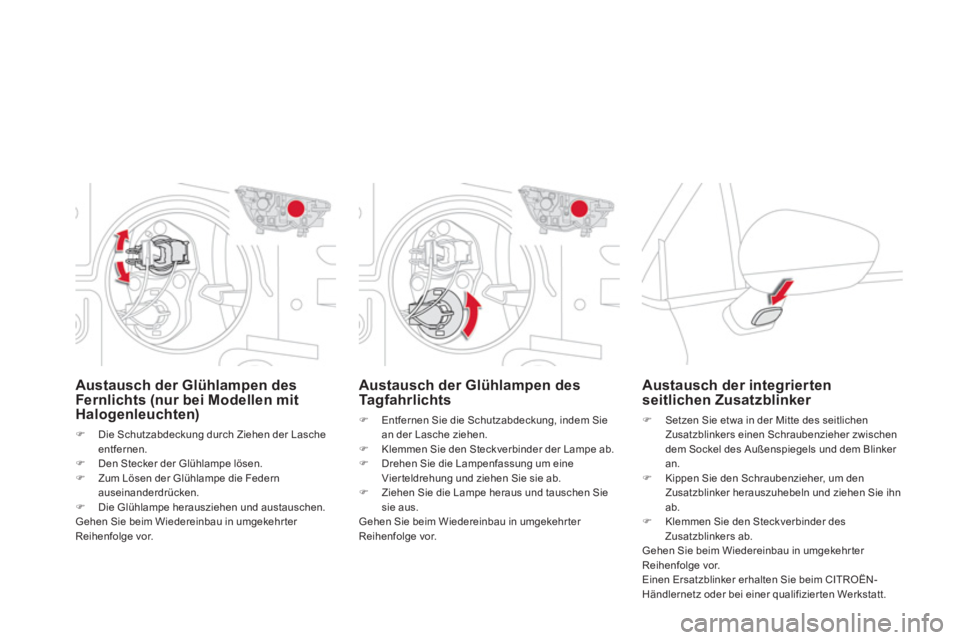

Austausch der Glühlampen des
Fernlichts (nur bei Modellen mit
Halogenleuchten)


)
Die Schutzabdeckung durch Ziehen der Lasche
entfernen.

)
Den Stecker der Glühlampe lösen.

)
Zum Lösen der Glühlampe die Federn
auseinanderdrücken.

)
Die Glühlampe herausziehen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.












Austausch der integrierten
seitlichen Zusatzblinker


)
Setzen Sie etwa in der Mitte des seitlichen
Zusatzblinkers einen Schraubenzieher zwischen
dem Sockel des Außenspiegels und dem Blinker
an.

)
Kippen Sie den Schraubenzieher, um den
Zusatzblinker herauszuhebeln und ziehen Sie ihn
ab.

)
Klemmen Sie den Steckverbinder des
Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim CITROËN-
Händlernetz oder bei einer qualifizier ten Werkstatt.

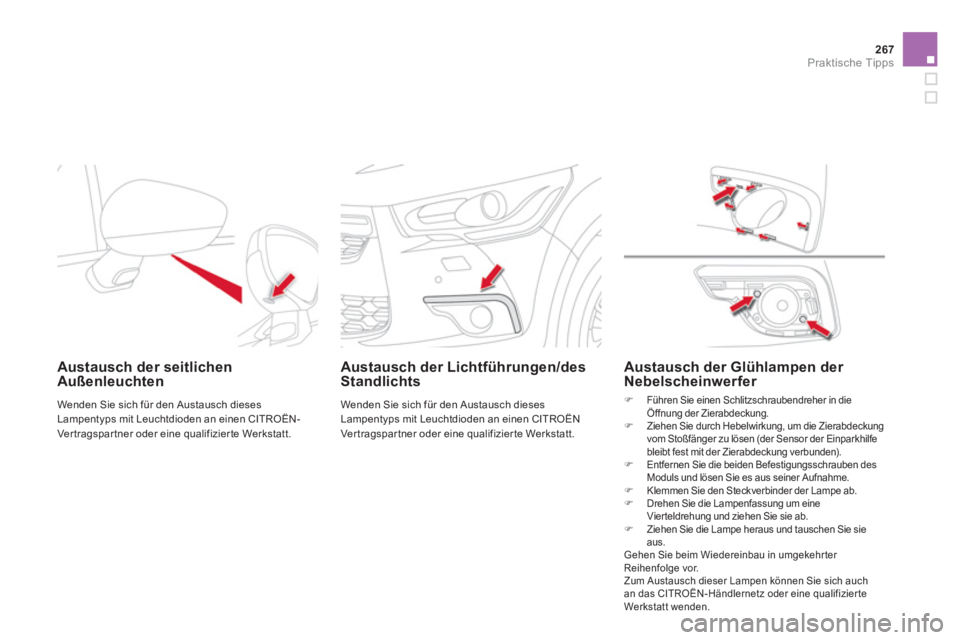

267Praktische Tipps







Austausch der seitlichen
Außenleuchten

Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen CITROËN-
Ver tragspar tner oder eine qualifizier te Werkstatt.



Austausch der Lichtführungen/des
Standlichts

Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen CITROËN
Ver tragspar tner oder eine qualifizier te Werkstatt.








Austausch der Glühlampen der
Nebelscheinwerfer


)
Führen Sie einen Schlitzschraubendreher in die
Öffnung der Zierabdeckung.

)
Ziehen Sie durch Hebelwirkung, um die Zierabdeckung
vom Stoßfänger zu lösen (der Sensor der Einparkhilfe
bleibt fest mit der Zierabdeckung verbunden).

)
Entfernen Sie die beiden Befestigungsschrauben des
Moduls und lösen Sie es aus seiner Aufnahme.

)
Klemmen Sie den Steckverbinder der Lampe ab.

)
Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

)
Ziehen Sie die Lampe heraus und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Zum Austausch dieser Lampen können Sie sich auch
an das CITROËN-Händlernetz oder eine qualifizier te
Werkstatt wenden.

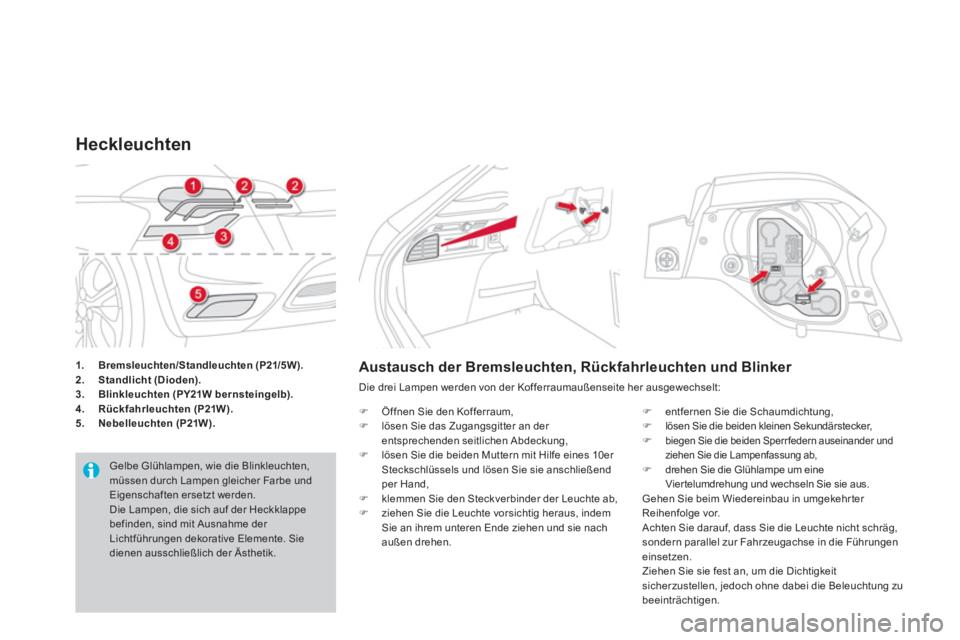

1.
Bremsleuchten/Standleuchten (P21/5W).

2. Standlicht (Dioden).

3. Blinkleuchten (PY21W bernsteingelb) .

4.
Rückfahrleuchten
(P21W).


5. Nebelleuchten (P21W).





























Heckleuchten

Gelbe Glühlampen, wie die Blinkleuchten,
müssen durch Lampen gleicher Farbe und
Eigenschaften ersetzt werden.
Die Lampen, die sich auf der Heckklappe
befinden, sind mit Ausnahme der
Lichtführungen dekorative Elemente. Sie
dienen ausschließlich der Ästhetik.

Austausch der Bremsleuchten, Rückfahrleuchten und Blinker

Die drei Lampen werden von der Kofferraumaußenseite her ausgewechselt:


)
Öffnen Sie den Kofferraum,

)
lösen Sie das Zugangsgitter an der
entsprechenden seitlichen Abdeckung,

)
lösen Sie die beiden Muttern mit Hilfe eines 10er
Steckschlüssels und lösen Sie sie anschließend
per Hand,

)
klemmen Sie den Steckverbinder der Leuchte ab,

)
ziehen Sie die Leuchte vorsichtig heraus, indem
Sie an ihrem unteren Ende ziehen und sie nach
außen drehen.
)
entfernen Sie die Schaumdichtung,

)
lösen Sie die beiden kleinen Sekundärstecker,

)

biegen Sie die beiden Sperr federn auseinander und
ziehen Sie die Lampenfassung ab,

)
drehen Sie die Glühlampe um eine
Vier telumdrehung und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte nicht schräg,
sondern parallel zur Fahrzeugachse in die Führungen
einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit
sicherzustellen, jedoch ohne dabei die Beleuchtung zu
beeinträchtigen.

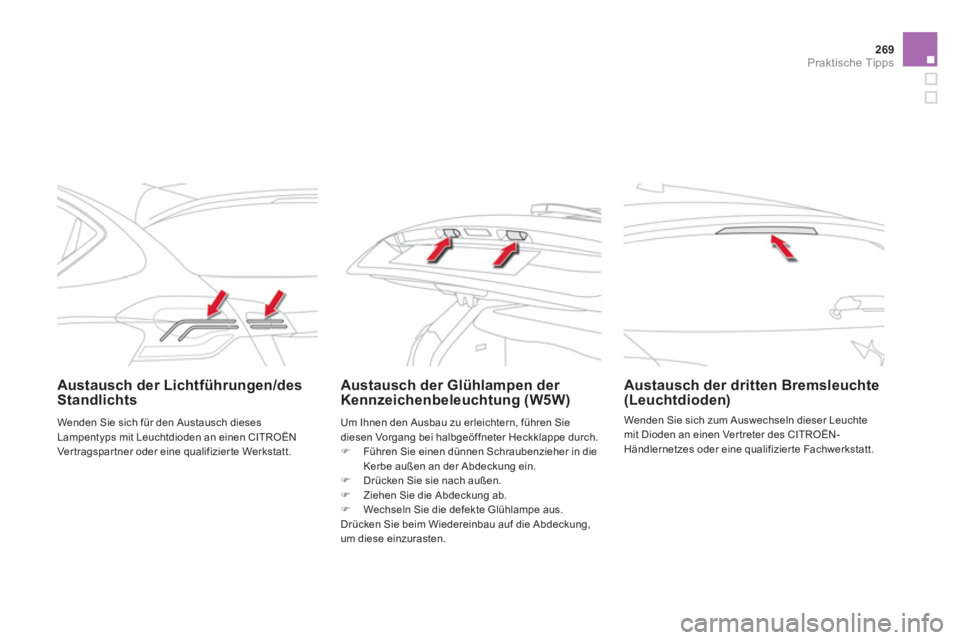

269Praktische Tipps


Austausch der Lichtführungen/des
Standlichts






Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W)

Austausch der dritten Bremsleuchte
(Leuchtdioden)
Wenden Sie sich zum Auswechseln dieser Leuchte
mit Dioden an einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizier te Fachwerkstatt.
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen CITROËN
Ver tragspar tner oder eine qualifizier te Werkstatt. Um Ihnen den Ausbau zu erleichtern, führen Sie
diesen Vorgang bei halbgeöffneter Heckklappe durch.


)
Führen Sie einen dünnen Schraubenzieher in die
Kerbe außen an der Abdeckung ein.

)
Drücken Sie sie nach außen.

)
Ziehen Sie die Abdeckung ab.

)
Wechseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die Abdeckung,
um diese einzurasten.

Austausch einer Sicherung

Die Zange zum Abziehen der Sicherungen ist an
der Deckelrückseite des Sicherungskastens am
Armaturenbrett angebracht.
Zugang:


)
Zum Lösen des Deckels zuerst oben rechts, dann
links ziehen,

)
lösen Sie den Deckel vollständig und drehen Sie
ihn um,

Zugang zum Werkzeug


)
nehmen Sie die Halterung ab, auf deren
Rückseite die Zange befestigt ist.








Austausch der Nebelscheinwerfer

Diese Glühlampen werden von der Außenseite des
hinteren Stoßfängers aus gewechselt:


)

Greifen Sie mit der Hand unter den Stoßfänger,

)
drehen Sie die Lampenfassung um
1/4-Drehung und ziehen Sie sie heraus,

)
drehen Sie die Lampe um 1/4-Drehung und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Seien Sie äußerst vorsichtig und vermeiden
Sie jeglichen Kontakt mit dem Auspuffrohr, falls
Sie die Glühlampe kurz nach Ausschalten der
Zündung austauschen. Sie könnten sich dabei
verbrennen.
