2014 CITROEN C4 CACTUS Betriebsanleitungen (in German)

63
E3_de_Chap03_confort_ed01-2014

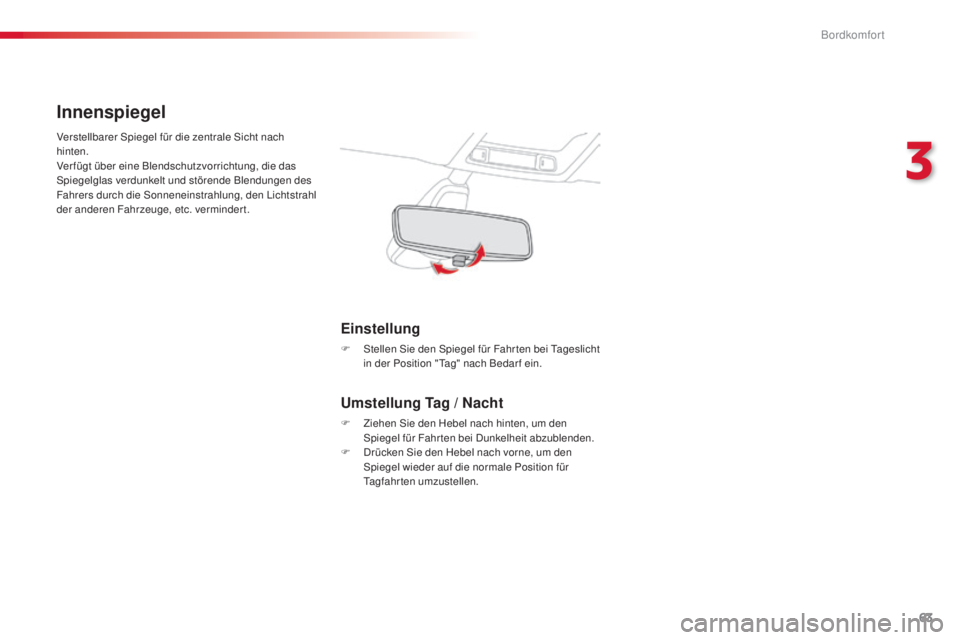

Innenspiegel
Verstellbarer Spiegel für die zentrale Sicht nach
hinten.
Ver fügt über eine Blendschutzvorrichtung, die das
Spiegelglas verdunkelt und störende Blendungen des
Fahrers durch die Sonneneinstrahlung, den Lichtstrahl
der anderen Fahrzeuge, etc. vermindert.
Einstellung
F Stellen Sie den Spiegel für Fahr ten bei Tageslicht in der Position "Tag" nach Bedar f ein.
Umstellung Tag / Nacht
F Ziehen Sie den Hebel nach hinten, um den Spiegel für Fahr ten bei Dunkelheit abzublenden.
F

D
rücken Sie den Hebel nach vorne, um den
Spiegel wieder auf die normale Position für
Tagfahrten umzustellen.
3
Bordkomfort

64
E3_de_Chap03_confort_ed01-2014

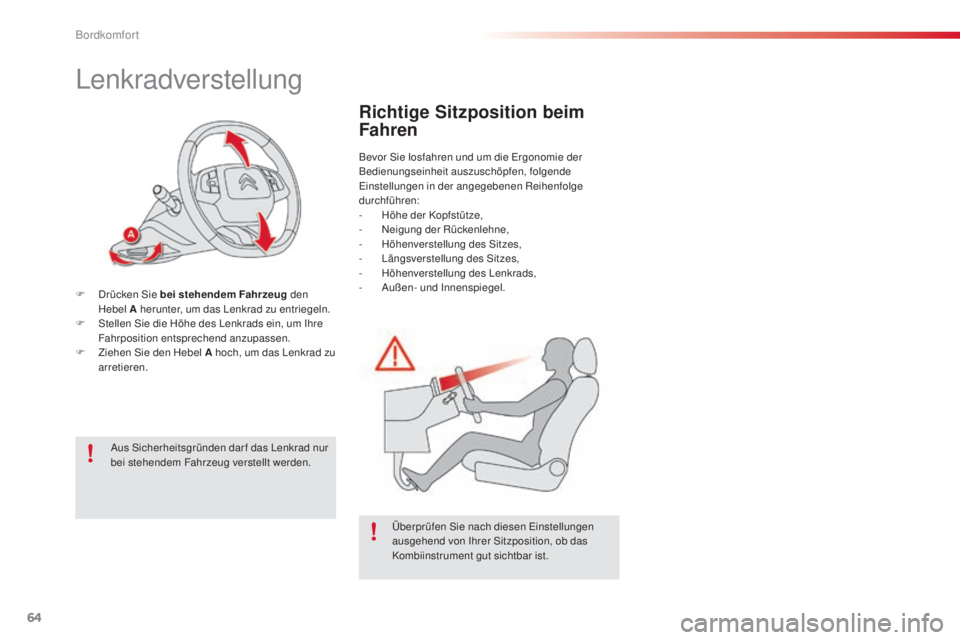

Lenkradverstellung
F Drücken Sie bei stehendem Fahrzeug den
Hebel A herunter, um das Lenkrad zu entriegeln.
F

S
tellen Sie die Höhe des Lenkrads ein, um Ihre
Fahrposition entsprechend anzupassen.
F

Z
iehen Sie den Hebel A hoch, um das Lenkrad zu
arretieren.
Aus Sicherheitsgründen dar f das Lenkrad nur
bei stehendem Fahrzeug verstellt werden.
Richtige Sitzposition beim
Fahren
Bevor Sie losfahren und um die Ergonomie der
Bedienungseinheit auszuschöpfen, folgende
Einstellungen in der angegebenen Reihenfolge
durchführen:
-
H
öhe der Kopfstütze,
-
N

eigung der Rückenlehne,
-
H

öhenverstellung des Sitzes,
-

L
ängsverstellung des Sitzes,
-
H

öhenverstellung des Lenkrads,
-
A

ußen- und Innenspiegel.
Überprüfen Sie nach diesen Einstellungen
ausgehend von Ihrer Sitzposition, ob das
Kombiinstrument gut sichtbar ist.
Bordkomfort

65
E3_de_Chap03_confort_ed01-2014

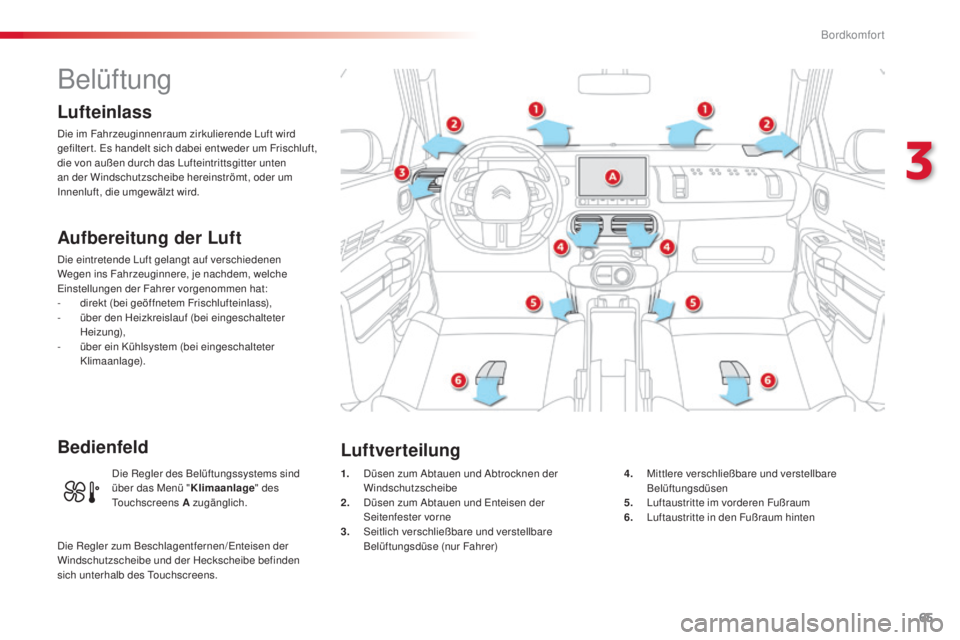

Belüftung
Lufteinlass
Die im Fahrzeuginnenraum zirkulierende Luft wird
gefilter t. Es handelt sich dabei entweder um Frischluft,
die von außen durch das Lufteintrittsgitter unten
an der Windschutzscheibe hereinströmt, oder um
Innenluft, die umgewälzt wird.
Aufbereitung der Luft
Die eintretende Luft gelangt auf verschiedenen
Wegen ins Fahrzeuginnere, je nachdem, welche
Einstellungen der Fahrer vorgenommen hat:
-
d
irekt (bei geöffnetem Frischlufteinlass),
-
ü

ber den Heizkreislauf (bei eingeschalteter
H eizung),
-

ü
ber ein Kühlsystem (bei eingeschalteter
Klimaanlage).
Bedienfeld
1. Düsen zum Abtauen und Abtrocknen der Windschutzscheibe
2.
D

üsen zum Abtauen und Enteisen der
Seitenfester vorne
3.
S

eitlich verschließbare und verstellbare
Belüftungsdüse (nur Fahrer) 4. M
ittlere verschließbare und verstellbare
Belüftungsdüsen
5.
L

uftaustritte im vorderen Fußraum
6.
L

uftaustritte in den Fußraum hinten
Luftverteilung
Die Regler des Belüftungssystems sind
über das Menü "Klimaanlage" des
Touchscreens A zugänglich.
Die Regler zum Beschlagentfernen/Enteisen der
Windschutzscheibe und der Heckscheibe befinden
sich unterhalb des Touchscreens.
3
Bordkomfort

66
E3_de_Chap03_confort_ed01-2014
Beachten Sie die folgenden Regeln zur Benutzung und War tung der Anlage, damit sie ihre volle Leistung
bringt:
F
U
m eine gleichmäßige Luftver teilung zu gewährleisten, achten Sie bitte darauf, dass die
Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die Luftaustritte und die
Zwangsentlüftung im Kofferraum frei bleiben.
F

D
er Sensor für die Sonneneinstrahlung am Armaturenbrett dar f nicht verdeckt werden, er dient zur
Regelung der automatischen Klimaanlage.
F

N
ehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von mindestens 5 bis
10
Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
F

A
chten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die Filtereinsätze
regelmäßig austauschen.
W

ir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines speziellen
zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit des Innenraums bei
(Verminderung von allergischen Reaktionen, Geruchsbelästigung und Fettablagerungen).
F

U
m zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktionier t, sollten Sie sie gemäß der
im Service-/Garantieheft stehenden Hinweise ebenfalls überprüfen lassen.
F

S
chalten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt. Wenden Sie sich in diesem
Fall an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.
Tipps für Belüftung und Klimaanlage
Wenn die Innentemperatur nach längerem
Stehen in der Sonne sehr hoch ist, sollten Sie
den Innenraum für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr so
ein, dass ein ausreichender Austausch der
Innenluft gewährleistet ist.
Die Klimaanlage enthält kein Chlor und stellt
keine Gefahr für die Ozonschicht dar.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab. Es
ist deshalb normal, wenn sich unter dem
Fahrzeug Wasser ansammelt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher Außentemperatur
kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht und damit auch die Zugleistung
verbessert werden.
STOP & START
Das Heizungssystem und die Klimaanlage
funktionieren nur, wenn der Motor läuft. Um
den im Fahrzeuginnenraum gewünschten
Klimakomfor t zu erhalten, können Sie
die STOP & START-Funktion zeitweise
deaktivieren (siehe entsprechende Rubrik).
Bordkomfort

67
E3_de_Chap03_confort_ed01-2014

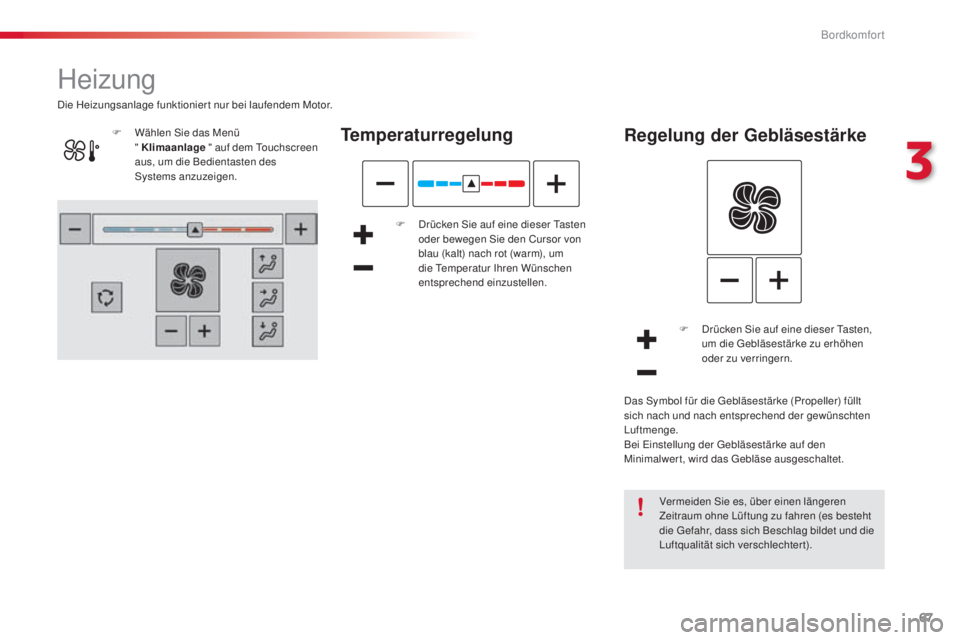

Heizung
Temperaturregelung
F Drücken Sie auf eine dieser Tasten oder bewegen Sie den Cursor von
blau (kalt) nach rot (warm), um
die Temperatur Ihren Wünschen
entsprechend einzustellen.
Regelung der Gebläsestärke
F Drücken Sie auf eine dieser Tasten, um die Gebläsestärke zu erhöhen
oder zu verringern.
Vermeiden Sie es, über einen längeren
Zeitraum ohne Lüftung zu fahren (es besteht
die Gefahr, dass sich Beschlag bildet und die
Luftqualität sich verschlechtert).
Die Heizungsanlage funktionier t nur bei laufendem Motor.
Das Symbol für die Gebläsestärke (Propeller) füllt
sich nach und nach entsprechend der gewünschten
Luftmenge.
Bei Einstellung der Gebläsestärke auf den
Minimalwert, wird das Gebläse ausgeschaltet.
F

W

ählen Sie das Menü
" Klimaanlage
" a

uf dem Touchscreen
aus, um die Bedientasten des
Systems anzuzeigen.
3
Bordkomfort

68
E3_de_Chap03_confort_ed01-2014

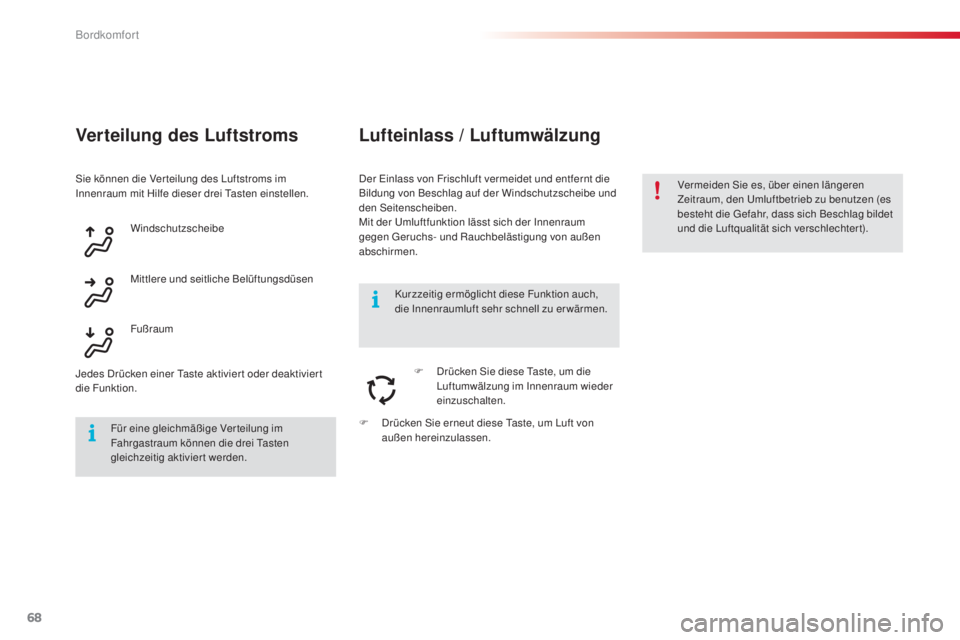

Verteilung des Luftstroms
Der Einlass von Frischluft vermeidet und entfernt die
Bildung von Beschlag auf der Windschutzscheibe und
den Seitenscheiben.
Mit der Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von außen
abschirmen.
Windschutzscheibe
Mittlere und seitliche Belüftungsdüsen
Fußraum
Jedes Drücken einer Taste aktivier t oder deaktivier t
die Funktion.
Lufteinlass / Luftumwälzung
F Drücken Sie diese Taste, um die Luftumwälzung im Innenraum wieder
einzuschalten.
F

D

rücken Sie erneut diese Taste, um Luft von
außen hereinzulassen. Kurzzeitig ermöglicht diese Funktion auch,
die Innenraumluft sehr schnell zu erwärmen.
Vermeiden Sie es, über einen längeren
Zeitraum, den Umluftbetrieb zu benutzen (es
besteht die Gefahr, dass sich Beschlag bildet
und die Luftqualität sich verschlechtert).
Sie können die Ver teilung des Luftstroms im
Innenraum mit Hilfe dieser drei Tasten einstellen.
Für eine gleichmäßige Verteilung im
Fahrgastraum können die drei Tasten
gleichzeitig aktiviert werden.
Bordkomfort

69
E3_de_Chap03_confort_ed01-2014

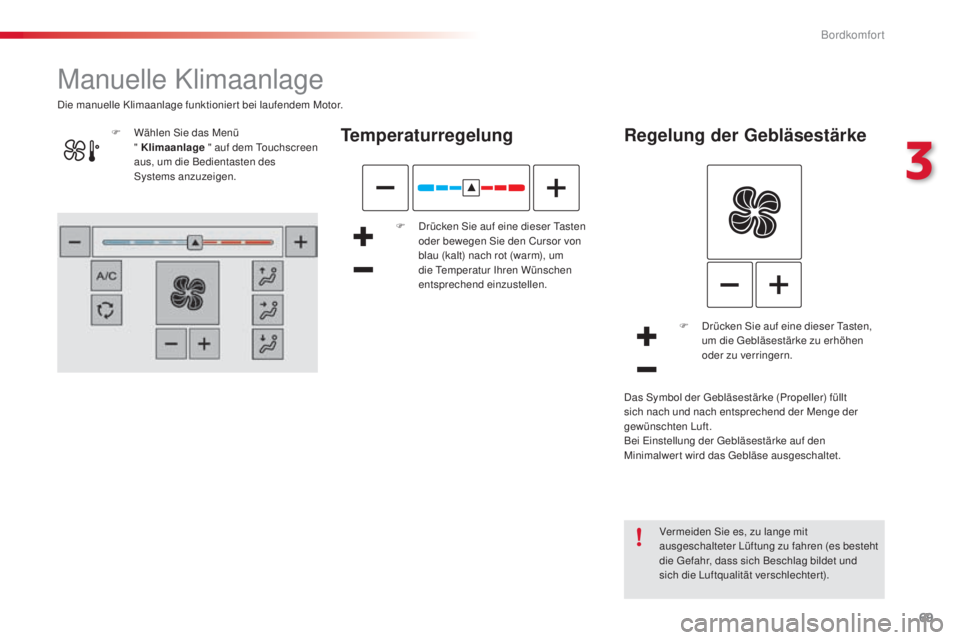

Manuelle Klimaanlage
Temperaturregelung
F Drücken Sie auf eine dieser Tasten oder bewegen Sie den Cursor von
blau (kalt) nach rot (warm), um
die Temperatur Ihren Wünschen
entsprechend einzustellen.
Die manuelle Klimaanlage funktionier t bei laufendem Motor.
Regelung der Gebläsestärke
F Drücken Sie auf eine dieser Tasten,
um die Gebläsestärke zu erhöhen
oder zu verringern.
Das Symbol der Gebläsestärke (Propeller) füllt
sich nach und nach entsprechend der Menge der
gewünschten Luft.
Bei Einstellung der Gebläsestärke auf den
Minimalwert wird das Gebläse ausgeschaltet.
Vermeiden Sie es, zu lange mit
ausgeschalteter Lüftung zu fahren (es besteht
die Gefahr, dass sich Beschlag bildet und
sich die Luftqualität verschlechtert).
F

W

ählen Sie das Menü
" Klimaanlage " auf dem Touchscreen
aus, um die Bedientasten des
Systems anzuzeigen.
3
Bordkomfort

70
E3_de_Chap03_confort_ed01-2014

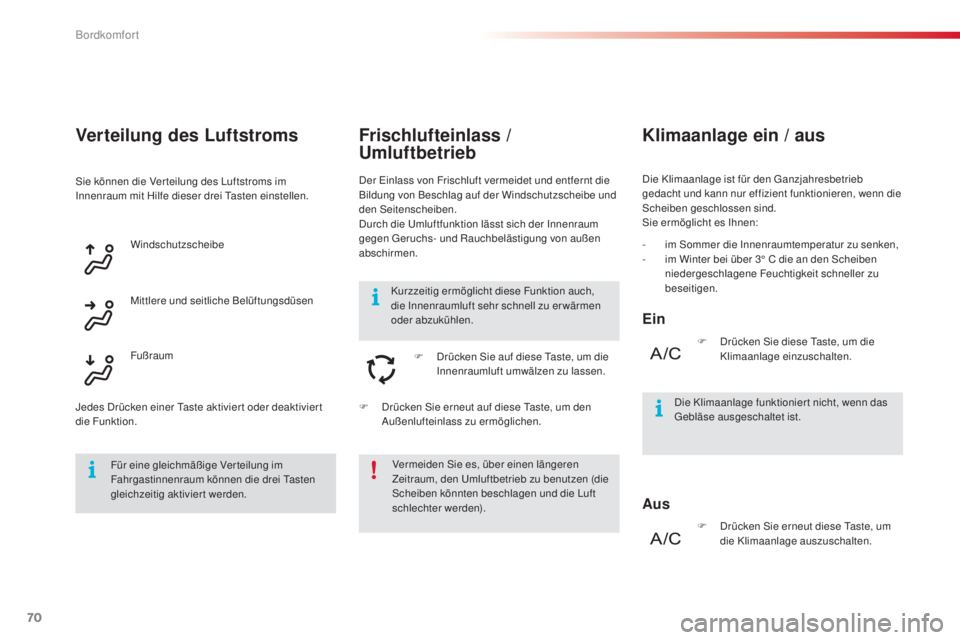

Frischlufteinlass /
Umluftbetrieb
Der Einlass von Frischluft vermeidet und entfernt die
Bildung von Beschlag auf der Windschutzscheibe und
den Seitenscheiben.
Durch die Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von außen
abschirmen.F

D
rücken Sie auf diese Taste, um die
Innenraumluft umwälzen zu lassen. Die Klimaanlage ist für den Ganzjahresbetrieb
gedacht und kann nur effizient funktionieren, wenn die
Scheiben geschlossen sind.
Sie ermöglicht es Ihnen:
Klimaanlage ein / aus
Ein
Aus
Die Klimaanlage funktionier t nicht, wenn das
Gebläse ausgeschaltet ist.
F

D
rücken Sie diese Taste, um die
Klimaanlage einzuschalten.
Vermeiden Sie es, über einen längeren
Zeitraum, den Umluftbetrieb zu benutzen (die
Scheiben könnten beschlagen und die Luft
schlechter werden).
Kurzzeitig ermöglicht diese Funktion auch,
die Innenraumluft sehr schnell zu erwärmen
oder abzukühlen.
-
i

m Sommer die Innenraumtemperatur zu senken,
-

i

m Winter bei über 3° C die an den Scheiben
niedergeschlagene Feuchtigkeit schneller zu
beseitigen.
F
D
rücken Sie erneut diese Taste, um
die Klimaanlage auszuschalten.
Verteilung des Luftstroms
Sie können die Ver teilung des Luftstroms im
Innenraum mit Hilfe dieser drei Tasten einstellen.
Windschutzscheibe
Jedes Drücken einer Taste aktivier t oder deaktivier t
die Funktion. Fußraum Mittlere und seitliche Belüftungsdüsen
F

D
rücken Sie erneut auf diese Taste, um den
Außenlufteinlass zu ermöglichen.
Für eine gleichmäßige Verteilung im
Fahrgastinnenraum können die drei Tasten
gleichzeitig aktiviert werden.
