2014 CITROEN C4 CACTUS Betriebsanleitungen (in German)

159
E3_de_Chap08_securite_enfants_ed01-2014

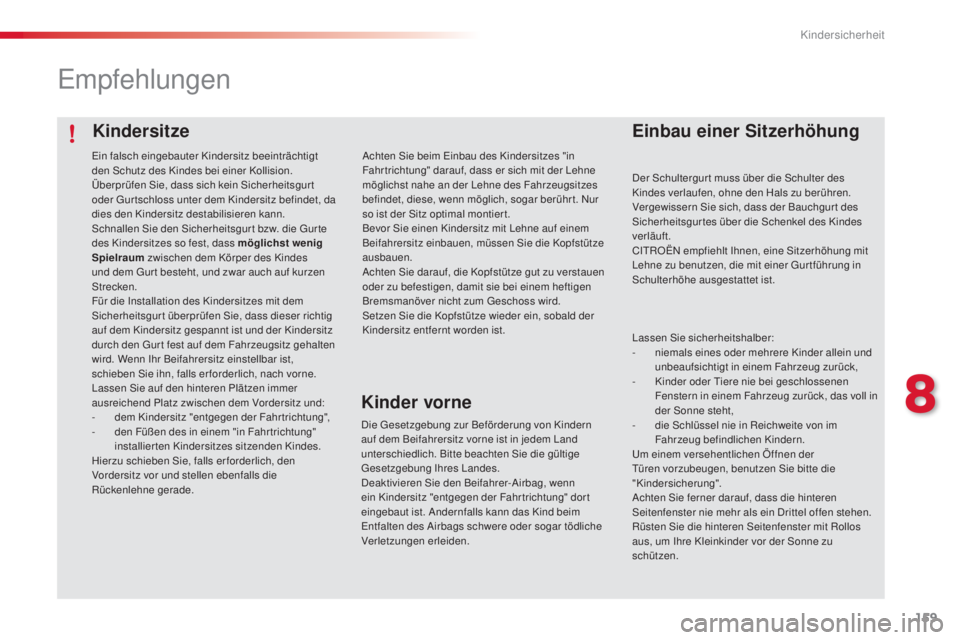

Kindersitze
Empfehlungen
Einbau einer Sitzerhöhung
Der Schultergur t muss über die Schulter des
Kindes verlaufen, ohne den Hals zu berühren.
Vergewissern Sie sich, dass der Bauchgur t des
Sicherheitsgur tes über die Schenkel des Kindes
verläuft.
CITROËN empfiehlt Ihnen, eine Sitzerhöhung mit
Lehne zu benutzen, die mit einer Gur tführung in
Schulterhöhe ausgestattet ist.
Lassen Sie sicherheitshalber:
-
n
iemals eines oder mehrere Kinder allein und
unbeaufsichtigt in einem Fahrzeug zurück,
-

K
inder oder Tiere nie bei geschlossenen
Fenstern in einem Fahrzeug zurück, das voll in
der Sonne steht,
-

d
ie Schlüssel nie in Reichweite von im
Fahrzeug befindlichen Kindern.
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte die
"Kindersicherung".
Achten Sie ferner darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen stehen.
Rüsten Sie die hinteren Seitenfenster mit Rollos
aus, um Ihre Kleinkinder vor der Sonne zu
schützen.
Kinder vorne
Achten Sie beim Einbau des Kindersitzes "in
Fahr trichtung" darauf, dass er sich mit der Lehne
möglichst nahe an der Lehne des Fahrzeugsitzes
befindet, diese, wenn möglich, sogar berühr t. Nur
so ist der Sitz optimal montier t.
Bevor Sie einen Kindersitz mit Lehne auf einem
Beifahrersitz einbauen, müssen Sie die Kopfstütze
ausbauen.
Achten Sie darauf, die Kopfstütze gut zu verstauen
oder zu befestigen, damit sie bei einem heftigen
Bremsmanöver nicht zum Geschoss wird.
Setzen Sie die Kopfstütze wieder ein, sobald der
Kindersitz entfernt worden ist.
Die Gesetzgebung zur Beförderung von Kindern
auf dem Beifahrersitz vorne ist in jedem Land
unterschiedlich. Bitte beachten Sie die gültige
Gesetzgebung Ihres Landes.
Deaktivieren Sie den Beifahrer-Airbag, wenn
ein Kindersitz "entgegen der Fahr trichtung" dor t
eingebaut ist. Andernfalls kann das Kind beim
Entfalten des Airbags schwere oder sogar tödliche
Verletzungen erleiden.
Ein falsch eingebauter Kindersitz beeinträchtigt
den Schutz des Kindes bei einer Kollision.
Überprüfen Sie, dass sich kein Sicherheitsgur t
oder Gurtschloss unter dem Kindersitz befindet, da
dies den Kindersitz destabilisieren kann.
Schnallen Sie den Sicherheitsgur t bzw. die Gur te
des Kindersitzes so fest, dass möglichst wenig
Spielraum
zwischen dem Körper des Kindes
und dem Gur t besteht, und zwar auch auf kurzen
Strecken.
Für die Installation des Kindersitzes mit dem
Sicherheitsgur t überprüfen Sie, dass dieser richtig
auf dem Kindersitz gespannt ist und der Kindersitz
durch den Gur t fest auf dem Fahrzeugsitz gehalten
wird. Wenn Ihr Beifahrersitz einstellbar ist,
schieben Sie ihn, falls er forderlich, nach vorne.
Lassen Sie auf den hinteren Plätzen immer
ausreichend Platz zwischen dem Vordersitz und:
-
de

m Kindersitz "entgegen der Fahrtrichtung",
-

d

en Füßen des in einem "in Fahr trichtung"
installierten Kindersitzes sitzenden Kindes.
Hierzu schieben Sie, falls er forderlich, den
Vordersitz vor und stellen ebenfalls die
Rückenlehne gerade.
8
Kindersicherheit

160
E3_de_Chap08_securite_enfants_ed01-2014

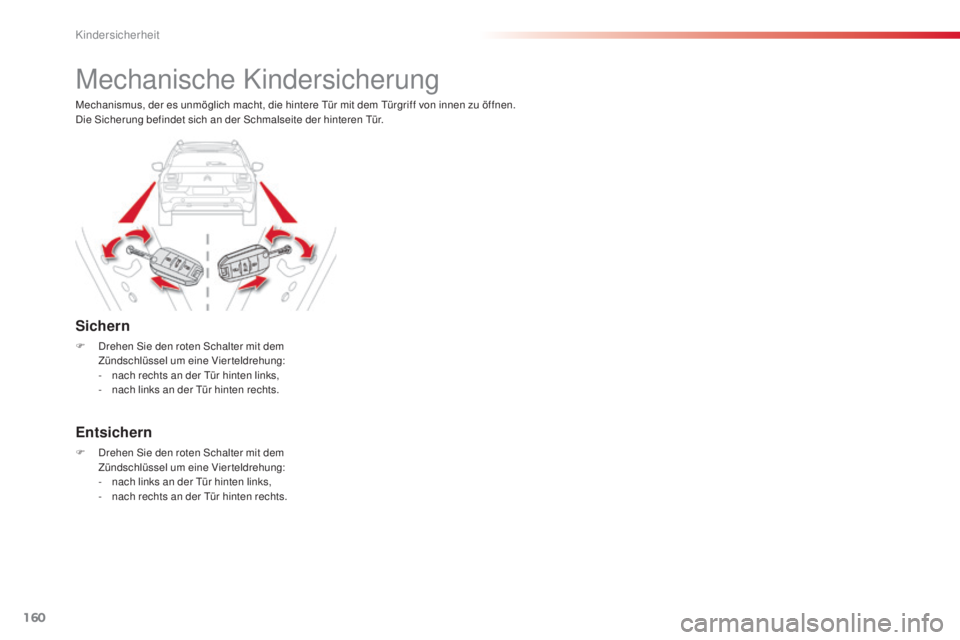

Mechanische Kindersicherung
Sichern
F Drehen Sie den roten Schalter mit dem Zündschlüssel um eine Vierteldrehung:
-

n
ach rechts an der Tür hinten links,
-

n
ach links an der Tür hinten rechts.
Entsichern
F Drehen Sie den roten Schalter mit dem Zündschlüssel um eine Vierteldrehung:
-

n
ach links an der Tür hinten links,
-

n
ach rechts an der Tür hinten rechts.
Mechanismus, der es unmöglich macht, die hintere Tür mit dem Türgriff von innen zu öffnen.
Die Sicherung befindet sich an der Schmalseite der hinteren Tür.
Kindersicherheit

161
E3_de_Chap09_info_pratiques_ed01-2014

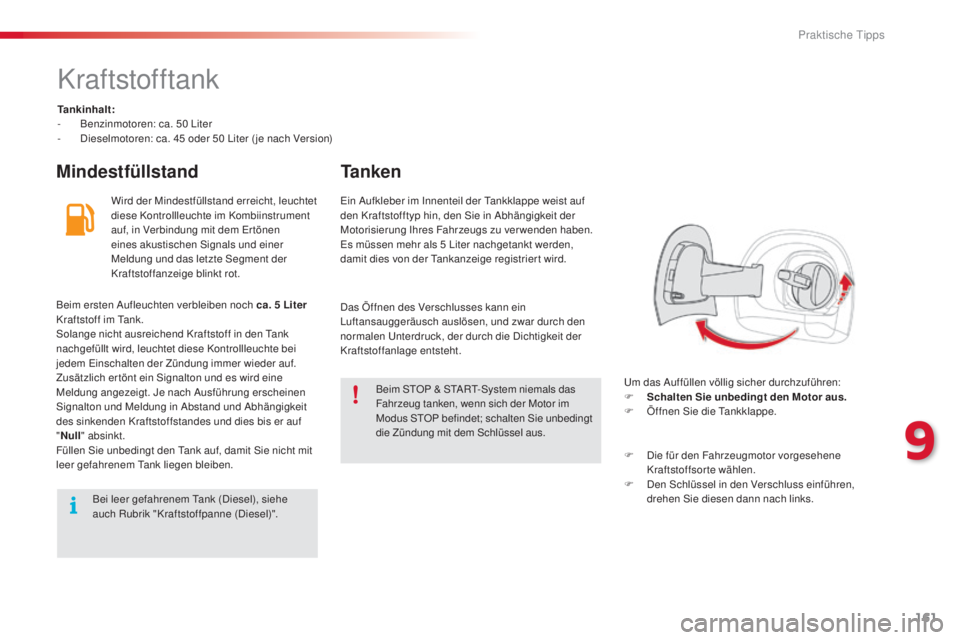

Kraftstofftank
Tankinhalt:
- B enzinmotoren: ca. 50 Liter
-

D
ieselmotoren: ca. 45 oder 50 Liter ( je nach Version)
MindestfüllstandTa n k e n
Wird der Mindestfüllstand erreicht, leuchtet
diese Kontrollleuchte im Kombiinstrument
auf, in Verbindung mit dem Er tönen
eines akustischen Signals und einer
Meldung und das letzte Segment der
Kraftstoffanzeige blinkt rot.
Um das Auffüllen völlig sicher durchzuführen:
F

S
chalten Sie unbedingt den Motor aus.
F

Ö
ffnen Sie die Tankklappe.
Ein Aufkleber im Innenteil der Tankklappe weist auf
den Kraftstofftyp hin, den Sie in Abhängigkeit der
Motorisierung Ihres Fahrzeugs zu verwenden haben.
Es müssen mehr als 5
Liter nachgetankt werden,
damit dies von der Tankanzeige registrier t wird.
Beim ersten Aufleuchten verbleiben noch ca. 5


Liter
Kraftstoff im Tank.
Solange nicht ausreichend Kraftstoff in den Tank
nachgefüllt wird, leuchtet diese Kontrollleuchte bei
jedem Einschalten der Zündung immer wieder auf.
Zusätzlich er tönt ein Signalton und es wird eine
Meldung angezeigt. Je nach Ausführung erscheinen
Signalton und Meldung in Abstand und Abhängigkeit
des sinkenden Kraftstoffstandes und dies bis er auf
" Null " absinkt.
Füllen Sie unbedingt den Tank auf, damit Sie nicht mit
leer gefahrenem Tank liegen bleiben. Das Öffnen des Verschlusses kann ein
Luftansauggeräusch auslösen, und zwar durch den
normalen Unterdruck, der durch die Dichtigkeit der
Kraftstoffanlage entsteht.
Beim STOP & START-System niemals das
Fahrzeug tanken, wenn sich der Motor im
Modus STOP befindet; schalten Sie unbedingt
die Zündung mit dem Schlüssel aus.
Bei leer gefahrenem Tank (Diesel), siehe
auch Rubrik "Kraftstoffpanne (Diesel)". F

D
ie für den Fahrzeugmotor vorgesehene
Kraftstoffsorte wählen.
F

D
en Schlüssel in den Verschluss einführen,
drehen Sie diesen dann nach links.
9
Praktische Tipps

162
E3_de_Chap09_info_pratiques_ed01-2014

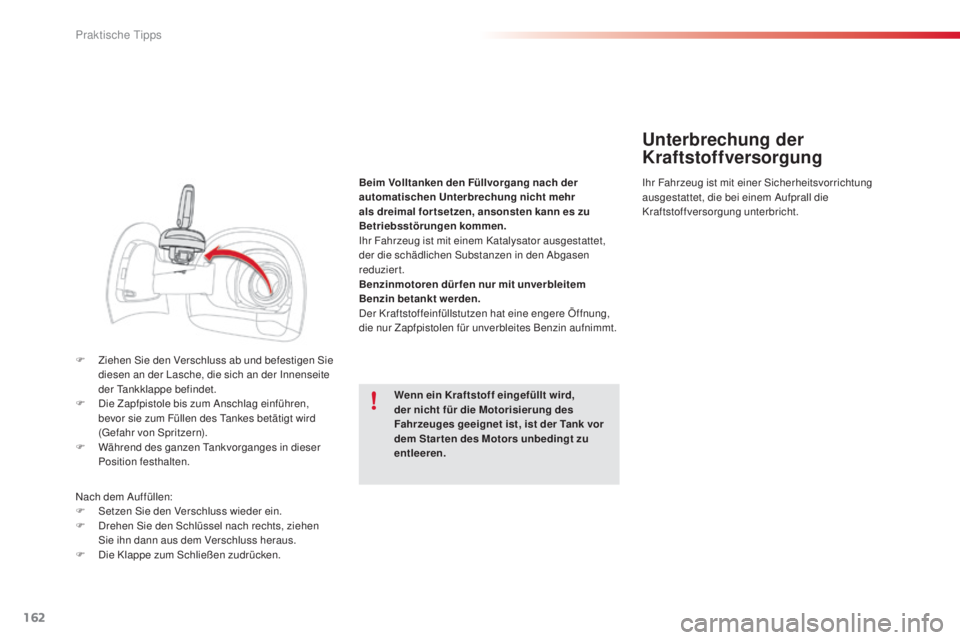

F Ziehen Sie den Verschluss ab und befestigen Sie diesen an der Lasche, die sich an der Innenseite
der Tankklappe befindet.
F

D
ie Zapfpistole bis zum Anschlag einführen,
bevor sie zum Füllen des Tankes betätigt wird
(Gefahr von Spritzern).
F

W
ährend des ganzen Tankvorganges in dieser
Position festhalten.
Nach dem Auffüllen:
F

S
etzen Sie den Verschluss wieder ein.
F

D
rehen Sie den Schlüssel nach rechts, ziehen
Sie ihn dann aus dem Verschluss heraus.
F

D
ie Klappe zum Schließen zudrücken. Beim Volltanken den Füllvorgang nach der
automatischen Unterbrechung nicht mehr
als dreimal for tsetzen, ansonsten kann es zu
Betriebsstörungen kommen.
Ihr Fahrzeug ist mit einem Katalysator ausgestattet,
der die schädlichen Substanzen in den Abgasen
reduziert.
Benzinmotoren dürfen nur mit unverbleitem
Benzin betankt werden.
Der Kraftstoffeinfüllstutzen hat eine engere Öffnung,
die nur Zapfpistolen für unverbleites Benzin aufnimmt.
Ihr Fahrzeug ist mit einer Sicherheitsvorrichtung
ausgestattet, die bei einem Aufprall die
Kraftstoffversorgung unterbricht.
Unterbrechung der
Kraftstoffversorgung
Wenn ein Kraftstoff eingefüllt wird,
der nicht für die Motorisierung des
Fahrzeuges geeignet ist, ist der Tank vor
dem Star ten des Motors unbedingt zu
entleeren.
Praktische Tipps

163
E3_de_Chap09_info_pratiques_ed01-2014

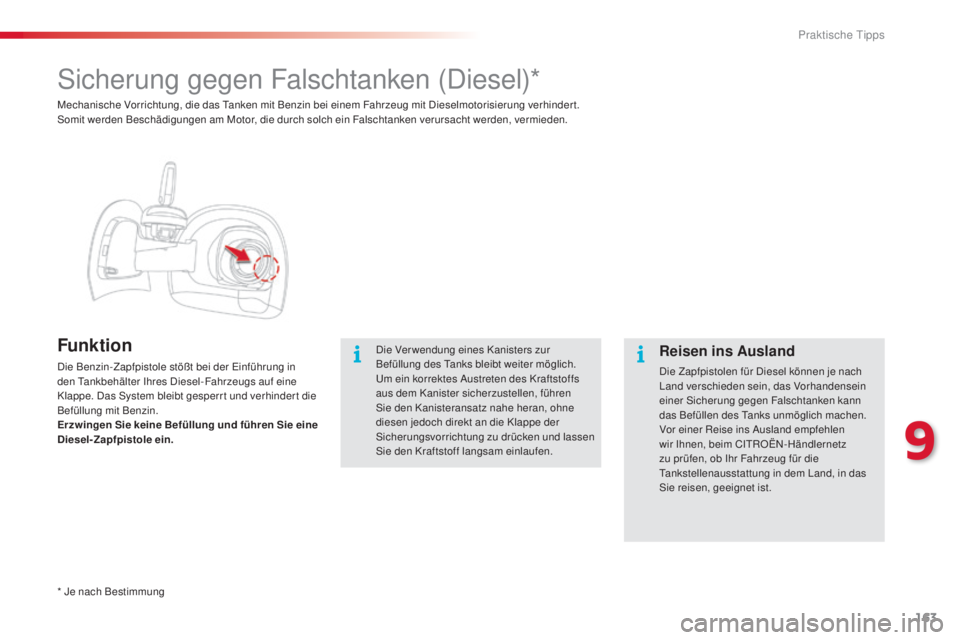

Sicherung gegen Falschtanken (Diesel)*
Funktion
Die Benzin-Zapfpistole stößt bei der Einführung in
den Tankbehälter Ihres Diesel-Fahrzeugs auf eine
Klappe. Das System bleibt gesperrt und verhindert die
Befüllung mit Benzin.
Erzwingen Sie keine Befüllung und führen Sie eine
Diesel-Zapfpistole ein.
* Je nach Bestimmung Mechanische Vorrichtung, die das Tanken mit Benzin bei einem Fahrzeug mit Dieselmotorisierung verhinder t.
Somit werden Beschädigungen am Motor, die durch solch ein Falschtanken verursacht werden, vermieden.
Die Ver wendung eines Kanisters zur
Befüllung des Tanks bleibt weiter möglich.
Um ein korrektes Austreten des Kraftstoffs
aus dem Kanister sicherzustellen, führen
Sie den Kanisteransatz nahe heran, ohne
diesen jedoch direkt an die Klappe der
Sicherungsvorrichtung zu drücken und lassen
Sie den Kraftstoff langsam einlaufen.Reisen ins Ausland
Die Zapfpistolen für Diesel können je nach
Land verschieden sein, das Vorhandensein
einer Sicherung gegen Falschtanken kann
das Befüllen des Tanks unmöglich machen.
Vor einer Reise ins Ausland empfehlen
wir Ihnen, beim CITROËN-Händlernetz
zu prüfen, ob Ihr Fahrzeug für die
Tankstellenausstattung in dem Land, in das
Sie reisen, geeignet ist.
9
Praktische Tipps

164
E3_de_Chap09_info_pratiques_ed01-2014

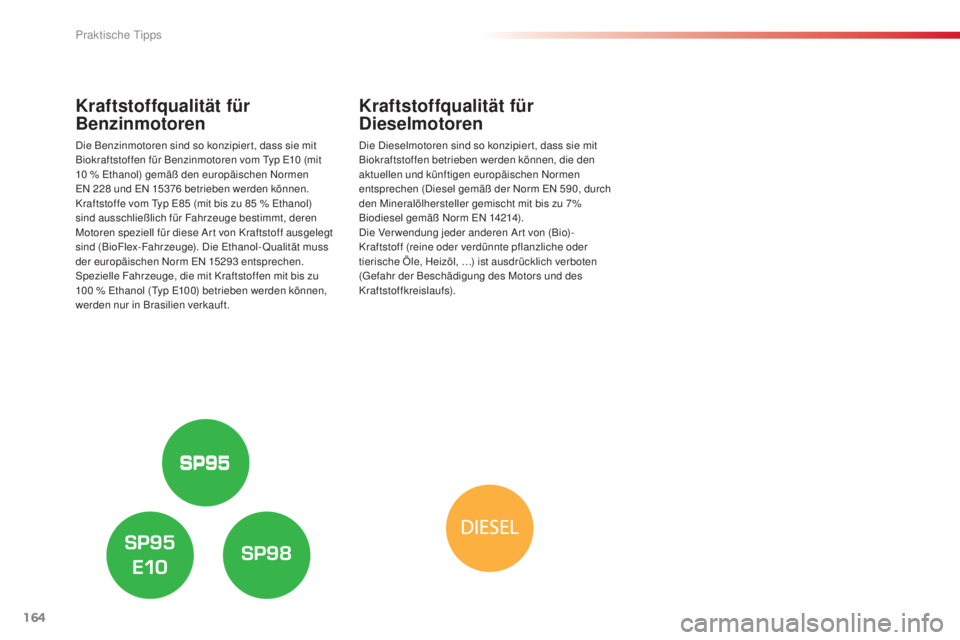

Kraftstoffqualität für
Benzinmotoren
Die Benzinmotoren sind so konzipier t, dass sie mit
Biokraftstoffen für Benzinmotoren vom Typ E10 (mit
10
% Ethanol) gemäß den europäischen Normen
EN 228
und EN 15376 betrieben werden können.
Kraftstoffe vom Typ E85
(mit bis zu 85 % Ethanol)
sind ausschließlich für Fahrzeuge bestimmt, deren
Motoren speziell für diese Ar t von Kraftstoff ausgelegt
sind (BioFlex-Fahrzeuge). Die Ethanol-Qualität muss
der europäischen Norm EN 15293


entsprechen.
Spezielle Fahrzeuge, die mit Kraftstoffen mit bis zu
100
% Ethanol (Typ E100) betrieben werden können,
werden nur in Brasilien verkauft.
Kraftstoffqualität für
Dieselmotoren
Die Dieselmotoren sind so konzipier t, dass sie mit
Biokraftstoffen betrieben werden können, die den
aktuellen und künftigen europäischen Normen
entsprechen (Diesel gemäß der Norm EN 590, durch
den Mineralölhersteller gemischt mit bis zu 7%
Biodiesel gemäß Norm EN 14214).
Die Ver wendung jeder anderen Ar t von (Bio) -
Kraftstoff (reine oder verdünnte pflanzliche oder
tierische Öle, Heizöl, …) ist ausdrücklich verboten
(Gefahr der Beschädigung des Motors und des
Kraftstoffkreislaufs).
Praktische Tipps

165
E3_de_Chap09_info_pratiques_ed01-2014

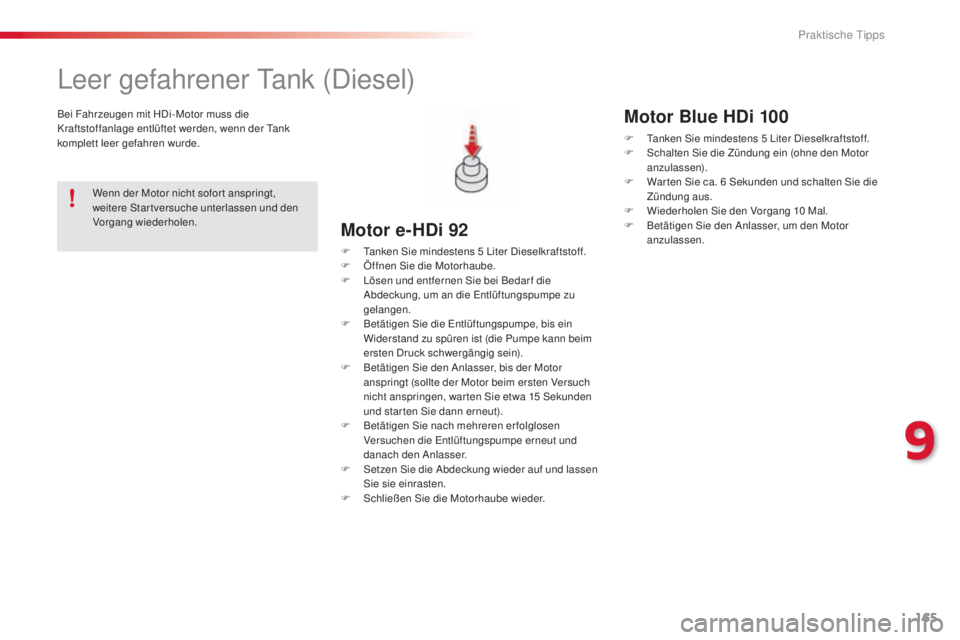

Leer gefahrener Tank (Diesel)
Bei Fahrzeugen mit HDi-Motor muss die
Kraftstoffanlage entlüftet werden, wenn der Tank
komplett leer gefahren wurde.
Motor e-HDi 92
F Tanken Sie mindestens 5 Liter Dieselkraftstoff.
F Ö ffnen Sie die Motorhaube.
F

L
ösen und entfernen Sie bei Bedar f die
Abdeckung, um an die Entlüftungspumpe zu
gelangen.
F

B
etätigen Sie die Entlüftungspumpe, bis ein
Widerstand zu spüren ist (die Pumpe kann beim
ersten Druck schwergängig sein).
F

B
etätigen Sie den Anlasser, bis der Motor
anspringt (sollte der Motor beim ersten Versuch
nicht anspringen, war ten Sie etwa 15
Sekunden
und star ten Sie dann erneut).
F

B
etätigen Sie nach mehreren erfolglosen
Versuchen die Entlüftungspumpe erneut und
danach den Anlasser.
F

S
etzen Sie die Abdeckung wieder auf und lassen
Sie sie einrasten.
F

S
chließen Sie die Motorhaube wieder.
Wenn der Motor nicht sofor t anspringt,
weitere Star tversuche unterlassen und den
Vorgang wiederholen.
Motor Blue HDi 100
F Tanken Sie mindestens 5
Liter Dieselkraftstoff.
F S chalten Sie die Zündung ein (ohne den Motor
anzulassen).
F

W
ar ten Sie ca. 6 Sekunden und schalten Sie die
Zündung aus.
F

W
iederholen Sie den Vorgang 10 Mal.
F

B
etätigen Sie den Anlasser, um den Motor
anzulassen.
9
Praktische Tipps

166
E3_de_Chap09_info_pratiques_ed01-2014

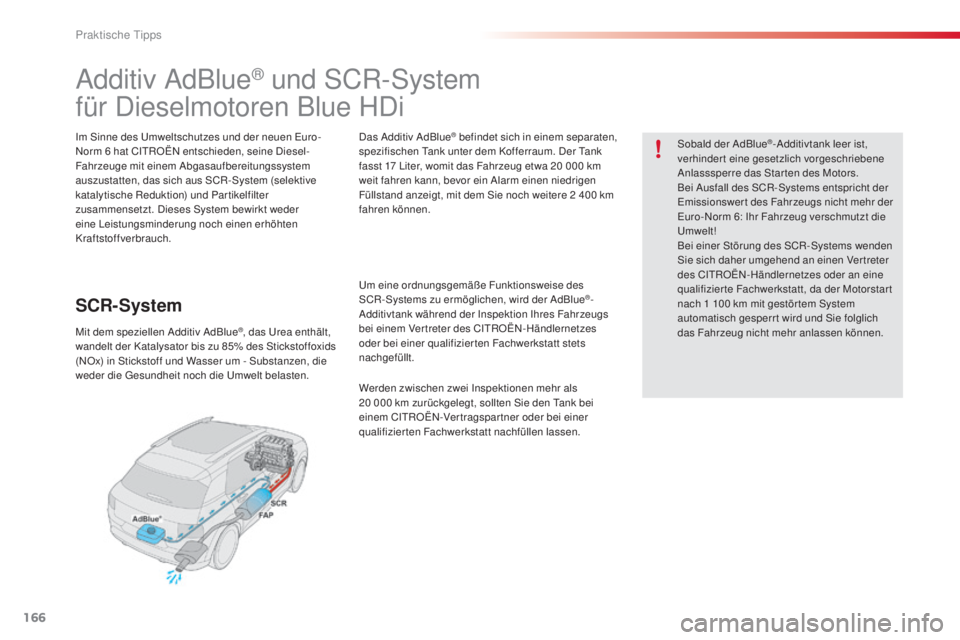

Additiv AdBlue® und SCR-System
für Dieselmotoren Blue HDi
Im Sinne des Umweltschutzes und der neuen Euro-
Norm 6
hat CITROËN entschieden, seine Diesel-
Fahrzeuge mit einem Abgasaufbereitungssystem
auszustatten, das sich aus SCR-System (selektive
katalytische Reduktion) und Par tikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR- System
Mit dem speziellen Additiv AdBlue®, das Urea enthält,
wandelt der Katalysator bis zu 85% des Stickstoffoxids
(NOx) in Stickstoff und Wasser um - Substanzen, die
weder die Gesundheit noch die Umwelt belasten. Sobald der AdBlue
®-Additivtank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Star ten des Motors.
Bei Ausfall des SCR-Systems entspricht der
Emissionswer t des Fahrzeugs nicht mehr der
Euro-Norm 6: Ihr Fahrzeug verschmutzt die
Umwelt!
Bei einer Störung des SCR-Systems wenden
Sie sich daher umgehend an einen Ver treter
des CITROËN-Händlernetzes oder an eine
qualifizier te Fachwerkstatt, da der Motorstar t
nach 1

100

km mit gestör tem System
automatisch gesperr t wird und Sie folglich
das Fahrzeug nicht mehr anlassen können.
Das Additiv AdBlue® befindet sich in einem separaten,
spezifischen Tank unter dem Kofferraum. Der Tank
fasst 17

Liter, womit das Fahrzeug etwa 20 000 km
weit fahren kann, bevor ein Alarm einen niedrigen
Füllstand anzeigt, mit dem Sie noch weitere 2
400 km
fahren können.
Um eine ordnungsgemäße Funktionsweise des
SCR-Systems zu ermöglichen, wird der AdBlue
®-
Additivtank während der Inspektion Ihres Fahrzeugs
bei einem Vertreter des CITROËN-Händlernetzes
oder bei einer qualifizier ten Fachwerkstatt stets
nachgefüllt.
Werden zwischen zwei Inspektionen mehr als
20

000

km zurückgelegt, sollten Sie den Tank bei
einem CITROËN-Vertragspartner oder bei einer
qualifizierten Fachwerkstatt nachfüllen lassen.
Praktische Tipps
