2014 CITROEN C4 CACTUS Betriebsanleitungen (in German)

135
E3_de_Chap07_securite_ed01-2014

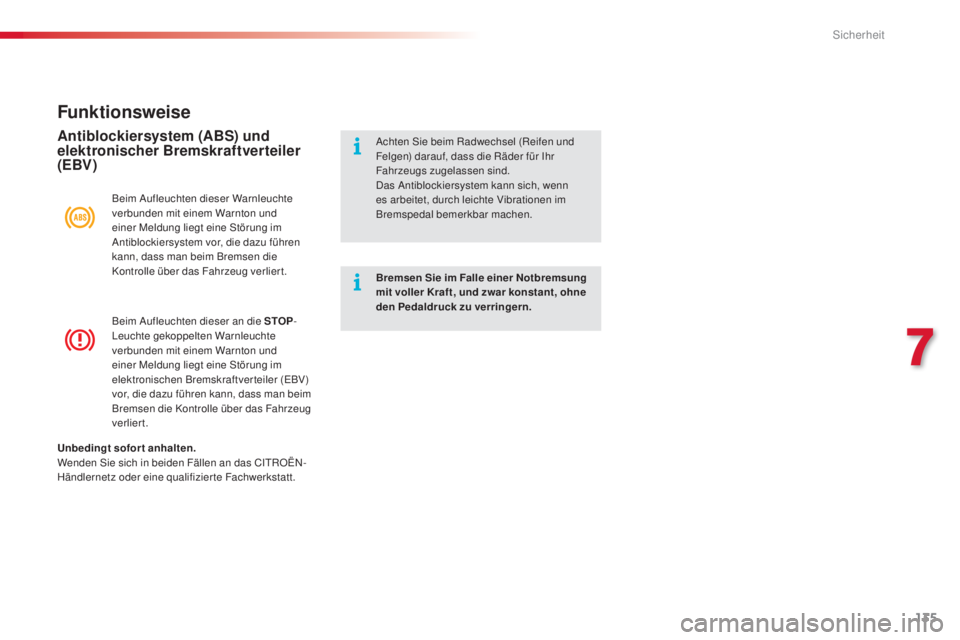

Beim Aufleuchten dieser an die STOP-
Leuchte gekoppelten Warnleuchte
verbunden mit einem Warnton und
einer Meldung liegt eine Störung im
elektronischen Bremskraftverteiler (EBV)
vor, die dazu führen kann, dass man beim
Bremsen die Kontrolle über das Fahrzeug
verliert.
Funktionsweise
Beim Aufleuchten dieser Warnleuchte
verbunden mit einem Warnton und
einer Meldung liegt eine Störung im
Antiblockiersystem vor, die dazu führen
kann, dass man beim Bremsen die
Kontrolle über das Fahrzeug verliert.
Antiblockiersystem (ABS) und
elektronischer Bremskraftverteiler
(EBV)Achten Sie beim Radwechsel (Reifen und
Felgen) darauf, dass die Räder für Ihr
Fahrzeugs zugelassen sind.
Das Antiblockiersystem kann sich, wenn
es arbeitet, durch leichte Vibrationen im
Bremspedal bemerkbar machen.
Bremsen Sie im Falle einer Notbremsung
mit voller Kraft, und zwar konstant, ohne
den Pedaldruck zu verringern.
Unbedingt sofort anhalten.
Wenden Sie sich in beiden Fällen an das CITROËN-
Händlernetz oder eine qualifizierte Fachwerkstatt.
7
Sicherheit

136
E3_de_Chap07_securite_ed01-2014

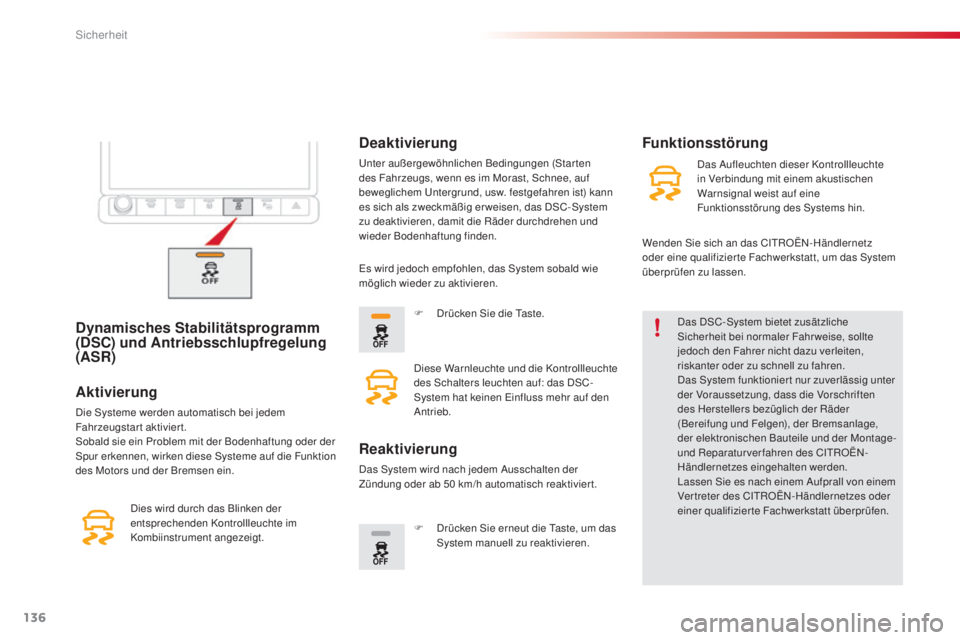

Dynamisches Stabilitätsprogramm
(DSC) und Antriebsschlupfregelung
(ASR)Das DSC-System bietet zusätzliche
Sicherheit bei normaler Fahrweise, sollte
jedoch den Fahrer nicht dazu verleiten,
riskanter oder zu schnell zu fahren.
Das System funktionier t nur zuverlässig unter
der Voraussetzung, dass die Vorschriften
des Herstellers bezüglich der Räder
(Bereifung und Felgen), der Bremsanlage,
der elektronischen Bauteile und der Montage-
und Reparaturverfahren des CITROËN-
Händlernetzes eingehalten werden.
Lassen Sie es nach einem Aufprall von einem
Vertreter des CITROËN-Händlernetzes oder
einer qualifizierte Fachwerkstatt überprüfen.
Aktivierung
Die Systeme werden automatisch bei jedem
Fahrzeugstart aktiviert.
Sobald sie ein Problem mit der Bodenhaftung oder der
Spur erkennen, wirken diese Systeme auf die Funktion
des Motors und der Bremsen ein.
Deaktivierung
Unter außergewöhnlichen Bedingungen (Starten
des Fahrzeugs, wenn es im Morast, Schnee, auf
beweglichem Untergrund, usw. festgefahren ist) kann
es sich als zweckmäßig er weisen, das DSC-System
zu deaktivieren, damit die Räder durchdrehen und
wieder Bodenhaftung finden.
Dies wird durch das Blinken der
entsprechenden Kontrollleuchte im
Kombiinstrument angezeigt.
Funktionsstörung
Es wird jedoch empfohlen, das System sobald wie
möglich wieder zu aktivieren. F

D
rücken Sie die Taste.
Diese Warnleuchte und die Kontrollleuchte
des Schalters leuchten auf: das DSC-
System hat keinen Einfluss mehr auf den
Antrieb.
Reaktivierung
Das System wird nach jedem Ausschalten der
Zündung oder ab 50 km/h automatisch reaktivier t.
F

D
rücken Sie erneut die Taste, um das
System manuell zu reaktivieren. Das Aufleuchten dieser Kontrollleuchte
in Verbindung mit einem akustischen
Warnsignal weist auf eine
Funktionsstörung des Systems hin.
Wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizier te Fachwerkstatt, um das System
überprüfen zu lassen.
Sicherheit

137
E3_de_Chap07_securite_ed01-2014

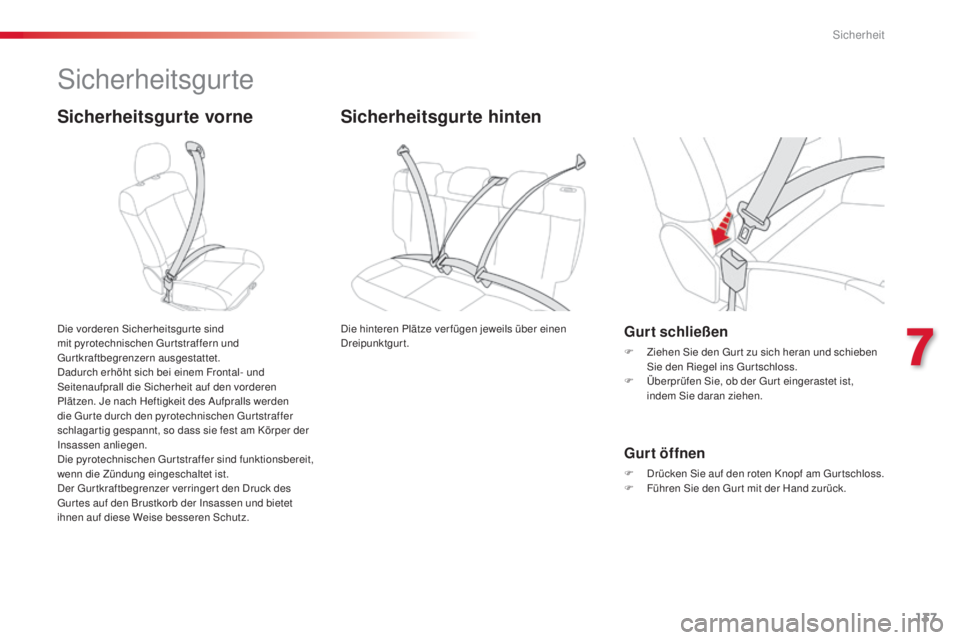

Sicherheitsgurte
Sicherheitsgurte vorne
Die vorderen Sicherheitsgurte sind
mit pyrotechnischen Gur tstraffern und
Gurtkraftbegrenzern ausgestattet.
Dadurch erhöht sich bei einem Frontal- und
Seitenaufprall die Sicherheit auf den vorderen
Plätzen. Je nach Heftigkeit des Aufpralls werden
die Gur te durch den pyrotechnischen Gur tstraffer
schlagar tig gespannt, so dass sie fest am Körper der
Insassen anliegen.
Die pyrotechnischen Gur tstraffer sind funktionsbereit,
wenn die Zündung eingeschaltet ist.
Der Gur tkraftbegrenzer verringer t den Druck des
Gur tes auf den Brustkorb der Insassen und bietet
ihnen auf diese Weise besseren Schutz.Gurt schließen
F Ziehen Sie den Gur t zu sich heran und schieben Sie den Riegel ins Gurtschloss.
F

Ü
berprüfen Sie, ob der Gur t eingerastet ist,
indem Sie daran ziehen.
Gurt öffnen
F Drücken Sie auf den roten Knopf am Gur tschloss.
F F ühren Sie den Gur t mit der Hand zurück.
Sicherheitsgurte hinten
Die hinteren Plätze ver fügen jeweils über einen
Dreipunktgurt.
7
Sicherheit

138
E3_de_Chap07_securite_ed01-2014

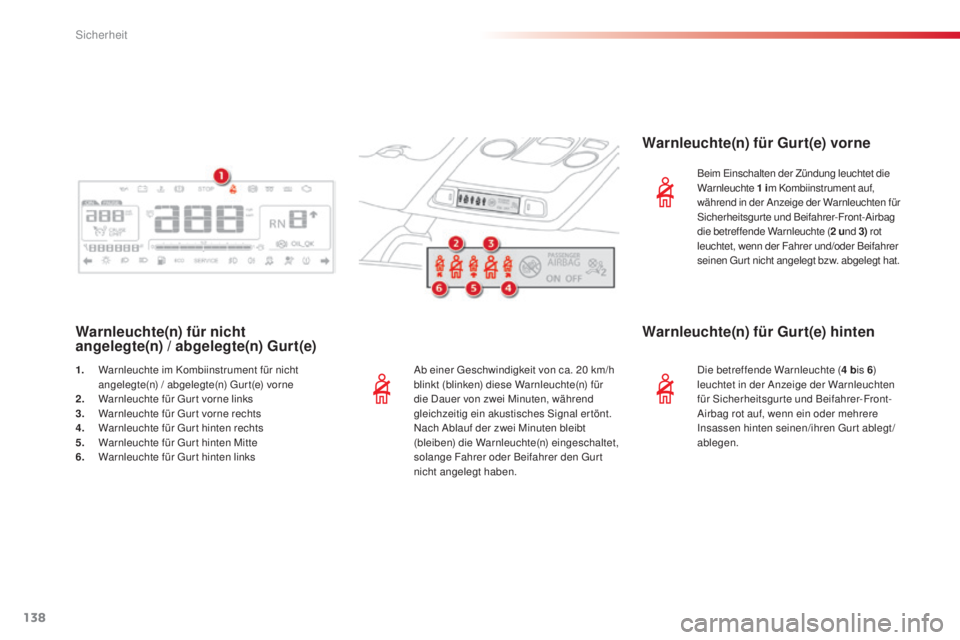

Ab einer Geschwindigkeit von ca. 20 km/h
b linkt (blinken) diese Warnleuchte(n) für
die Dauer von zwei Minuten, während
gleichzeitig ein akustisches Signal ertönt.
Nach Ablauf der zwei Minuten bleibt
(bleiben) die Warnleuchte(n) eingeschaltet,
solange Fahrer oder Beifahrer den Gur t
nicht angelegt haben.
Warnleuchte(n) für nicht
angelegte(n) / abgelegte(n) Gur t(e) Warnleuchte(n) für Gurt(e) vorne
Beim Einschalten der Zündung leuchtet die
Warnleuchte
1
im Kombiinstrument auf,
während in der Anzeige der Warnleuchten für
Sicherheitsgurte und Beifahrer-Front-Airbag
die betreffende Warnleuchte ( 2
und 3) rot
leuchtet, wenn der Fahrer und/oder Beifahrer
seinen Gur t nicht angelegt bzw. abgelegt hat.
1.
W

arnleuchte im Kombiinstrument für nicht
angelegte(n) / abgelegte(n) Gurt(e) vorne
2.
W

arnleuchte für Gur t vorne links
3.
W

arnleuchte für Gur t vorne rechts
4.
W

arnleuchte für Gur t hinten rechts
5.
W

arnleuchte für Gur t hinten Mitte
6.
W

arnleuchte für Gur t hinten links
Warnleuchte(n) für Gurt(e) hinten
Die betreffende Warnleuchte ( 4 bis 6 )
leuchtet in der Anzeige der Warnleuchten
für Sicherheitsgurte und Beifahrer-Front-
Airbag rot auf, wenn ein oder mehrere
Insassen hinten seinen/ihren Gurt ablegt/
ablegen.
Sicherheit

139
E3_de_Chap07_securite_ed01-2014

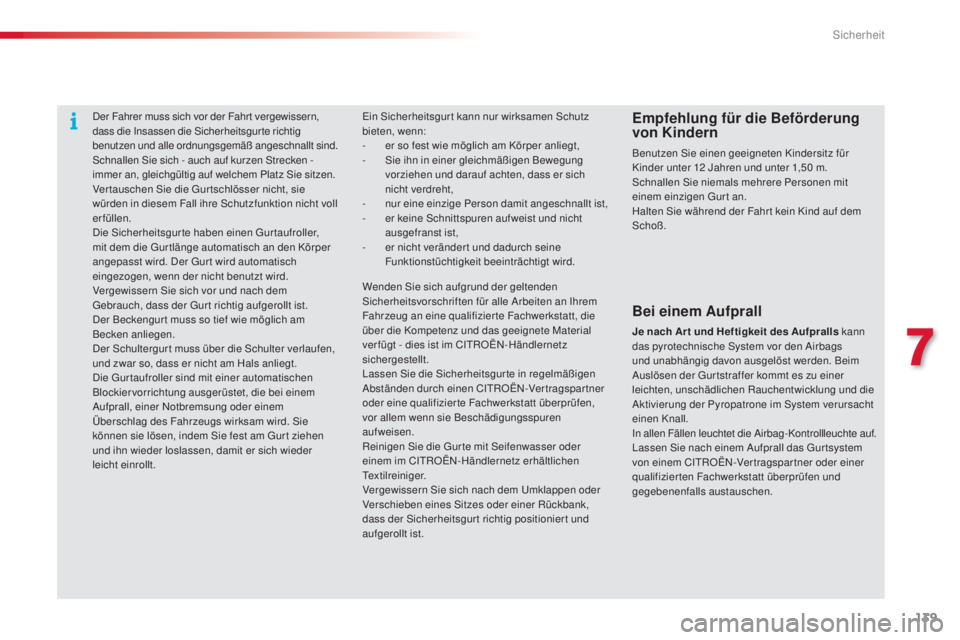

Der Fahrer muss sich vor der Fahr t vergewissern,
dass die Insassen die Sicherheitsgur te richtig
benutzen und alle ordnungsgemäß angeschnallt sind.
Schnallen Sie sich - auch auf kurzen Strecken -
immer an, gleichgültig auf welchem Platz Sie sitzen.
Ver tauschen Sie die Gur tschlösser nicht, sie
würden in diesem Fall ihre Schutzfunktion nicht voll
erfüllen.
Die Sicherheitsgurte haben einen Gurtaufroller,
mit dem die Gur tlänge automatisch an den Körper
angepasst wird. Der Gur t wird automatisch
eingezogen, wenn der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem
Gebrauch, dass der Gur t richtig aufgerollt ist.
Der Beckengur t muss so tief wie möglich am
Becken anliegen.
Der Schultergur t muss über die Schulter verlaufen,
und zwar so, dass er nicht am Hals anliegt.
Die Gur taufroller sind mit einer automatischen
Blockiervorrichtung ausgerüstet, die bei einem
Aufprall, einer Notbremsung oder einem
Überschlag des Fahrzeugs wirksam wird. Sie
können sie lösen, indem Sie fest am Gur t ziehen
und ihn wieder loslassen, damit er sich wieder
leicht einrollt.Empfehlung für die Beförderung
von Kindern
Benutzen Sie einen geeigneten Kindersitz für
Kinder unter 12 Jahren und unter 1,50 m.
Schnallen Sie niemals mehrere Personen mit
einem einzigen Gur t an.
Halten Sie während der Fahr t kein Kind auf dem
Schoß.
Ein Sicherheitsgur t kann nur wirksamen Schutz
bieten, wenn:
-
e
r so fest wie möglich am Körper anliegt,
-
S
ie ihn in einer gleichmäßigen Bewegung
vorziehen und darauf achten, dass er sich
nicht verdreht,
-
n

ur eine einzige Person damit angeschnallt ist,
-

e

r keine Schnittspuren auf weist und nicht
ausgefranst ist,
-

e

r nicht veränder t und dadurch seine
Funktionstüchtigkeit beeinträchtigt wird.
Bei einem Aufprall
Je nach Ar t und Heftigkeit des Aufpralls kann
das pyrotechnische System vor den Airbags
und unabhängig davon ausgelöst werden. Beim
Auslösen der Gur tstraffer kommt es zu einer
leichten, unschädlichen Rauchentwicklung und die
Aktivierung der Pyropatrone im System verursacht
einen Knall.
In allen Fällen leuchtet die Airbag-Kontrollleuchte auf.
Lassen Sie nach einem Aufprall das Gur tsystem
von einem CITROËN-Ver tragspar tner oder einer
qualifizierten Fachwerkstatt überprüfen und
gegebenenfalls austauschen.
Wenden Sie sich aufgrund der geltenden
Sicherheitsvorschriften für alle Arbeiten an Ihrem
Fahrzeug an eine qualifizier te Fachwerkstatt, die
über die Kompetenz und das geeignete Material
ver fügt - dies ist im CITROËN-Händlernetz
sichergestellt.
Lassen Sie die Sicherheitsgurte in regelmäßigen
Abständen durch einen CITROËN-Vertragspartner
oder eine qualifizier te Fachwerkstatt überprüfen,
vor allem wenn sie Beschädigungsspuren
aufweisen.
Reinigen Sie die Gur te mit Seifenwasser oder
einem im CITROËN-Händlernetz erhältlichen
Textilreiniger.
Vergewissern Sie sich nach dem Umklappen oder
Verschieben eines Sitzes oder einer Rückbank,
dass der Sicherheitsgurt richtig positioniert und
aufgerollt ist.
7
Sicherheit

140
E3_de_Chap07_securite_ed01-2014
Airbags
System, das dazu dienen soll, die Fahrzeuginsassen
(außer auf dem hinteren Mittelsitz) bei einem
starken Aufprall optimal zu schützen. Die Airbags
ergänzen die Wirkung der Sicherheitsgur te mit
Gurtkraftbegrenzer (außer auf dem hinteren
Mittelsitz).
In diesem Fall registrieren und analysieren die
elektronischen Sensoren den frontalen oder seitlichen
Aufprall in den Aufprallerfassungsbereichen:
-
B
ei einem starken Aufprall entfalten
sich die Airbags sofor t und schützen die
Fahrzeuginsassen (außer auf dem hinteren
Mittelsitz) besser. Unmittelbar nach dem Aufprall
entweicht das Gas schnell aus den Airbags,
damit die Sicht nicht beeinträchtigt wird und die
Insassen das Fahrzeug verlassen können.
-
B

ei einem schwächeren Aufprall, einem
Zusammenstoß im Heckbereich und, unter
bestimmten Bedingungen, beim Überschlagen
des Fahrzeugs entfalten sich die Airbags nicht;
In diesen Fällen bietet nur der Sicherheitsgur t
Schutz.
Die Airbags funktionieren nicht bei
ausgeschalteter Zündung.
Dieses System entfaltet sich nur ein einziges
Mal. Sollte es zu einem zweiten Aufprall
kommen (im Laufe desselben oder eines
weiteren Unfalls) wird der Airbag nicht mehr
ausgelöst. Beim Auslösen des bzw. der Airbags kann es
zu leichter Rauchentwicklung und durch die
Aktivierung der Pyropatrone im System zu
einem Knall kommen.
Der auftretende Rauch ist nicht giftig,
kann jedoch bei empfindlichen Personen
Reizungen hervorrufen.
Der Knall kann für einen kurzen Zeitraum
zu einer leichten Beeinträchtigung des
Hörvermögens führen.
Aufprallerfassungsbereiche
A. Frontalaufprallbereich
B. Seitenaufprallbereich
Sicherheit

141
E3_de_Chap07_securite_ed01-2014
Deaktivierung Beifahrer-Front-Airbag
Nur der Beifahrer-Front-Airbag kann deaktiviert
werden.
F
St
ecken Sie bei ausgeschalteter Zündung den
Schlüssel in den Schalter zur Deaktivierung des
Beifahrer-Airbags.
F

D
rehen Sie ihn auf "OFF" .
F

Z
iehen Sie ihn dann in dieser Position ab.Beim Einschalten der Zündung leuchtet
diese Kontrollleuchte in der Gur tanzeige
auf. Sie bleibt während der ganzen Dauer
der Deaktivierung erleuchtet. Um die Sicherheit Ihres Kindes zu
gewährleisten, deaktivieren Sie bitte
grundsätzlich den Beifahrer-Front-Airbag,
wenn Sie einen Kindersitz "entgegen
der Fahr trichtung" auf dem Beifahrersitz
einbauen.
Andernfalls könnte das Kind schwere oder
sogar tödliche Verletzungen beim Entfalten
des Airbags erleiden.
Reaktivierung Beifahrer-Front-Airbag
Drehen Sie, sobald Sie den Kindersitz "entgegen
der Fahrtrichtung"
bei ausgeschalteter Zündung
entfernen, den Schalter wieder auf "ON" , um den
Airbag erneut zu aktivieren und die Sicherheit des
Beifahrers bei einem Aufprall zu gewährleisten.
Front-Airbags
Auslösung
Bei einem starken Frontalaufprall, der auf den
Frontalaufprallbereich A insgesamt oder teilweise,
entlang der Fahrzeuglängsachse in horizontaler
Ebene und von der Fahrzeugfront in Richtung Heck
wirkt, werden die Airbags ausgelöst, es sei denn, der
Beifahrer-Front-Airbag ist deaktiviert.
Der Front-Airbag entfaltet sich zwischen Brust- und
Kopfbereich des vorderen Fahrzeuginsassen und
dem Lenkrad auf der Fahrerseite und zwischen
Kopf- und Brustbereich und dem Armaturenbrett, auf
der Beifahrerseite, um die Schleuderbewegung nach
vorne abzuschwächen. System, das bei einem starken Frontalaufprall Fahrer
und Beifahrer schützt und die Verletzungsgefahr im
Kopf- und Brustbereich vermindert.
Auf der Fahrerseite ist der Airbag im Lenkrad
eingebaut, auf der Beifahrerseite befindet er sich im
Dach, um den Platz im Handschuhfach zu vergrößern.
Bei Einschalten der Zündung leuchtet
diese Kontrollleuchte in der Gur tanzeige
etwa eine Minute lang auf, um die
Aktivierung des Front-Airbags anzuzeigen.
7
Sicherheit

142
E3_de_Chap07_securite_ed01-2014
Wenn diese Kontrollleuchte blinkt, wenden
Sie sich bitte unverzüglich an einen
Vertreter des CITROËN-Händlernetzes
oder eine qualifizier te Fachwerkstatt. Der
Beifahrer-Front-Airbag wird bei einem
starken Aufprall möglicherweise nicht
mehr ausgelöst.
Funktionsstörung
Wenn diese Kontrollleuchte in Verbindung
mit einem akustischen Warnsignal
aufleuchtet, wenden Sie sich bitte
unverzüglich an einen Ver treter des
CITROËN-Händlernetzes oder eine
qualifizier te Fachwerkstatt, um das System
überprüfen zu lassen. Die Airbags werden
bei einem starken Aufprall möglicherweise
nicht mehr ausgelöst.Im Falle einer Fehlfunktion, die von mindestens
einer der beiden Airbag-Kontrollleuchten
erkannt wird, bauen Sie auf dem Beifahrersitz
bitte keinen Kindersitz auf oder lassen einen
Erwachsenen dort Platz nehmen.
Lassen Sie das System von einem Ver treter
des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Sicherheit
