2014 CITROEN C4 CACTUS Betriebsanleitungen (in German)

183
E3_de_Chap09_info_pratiques_ed01-2014

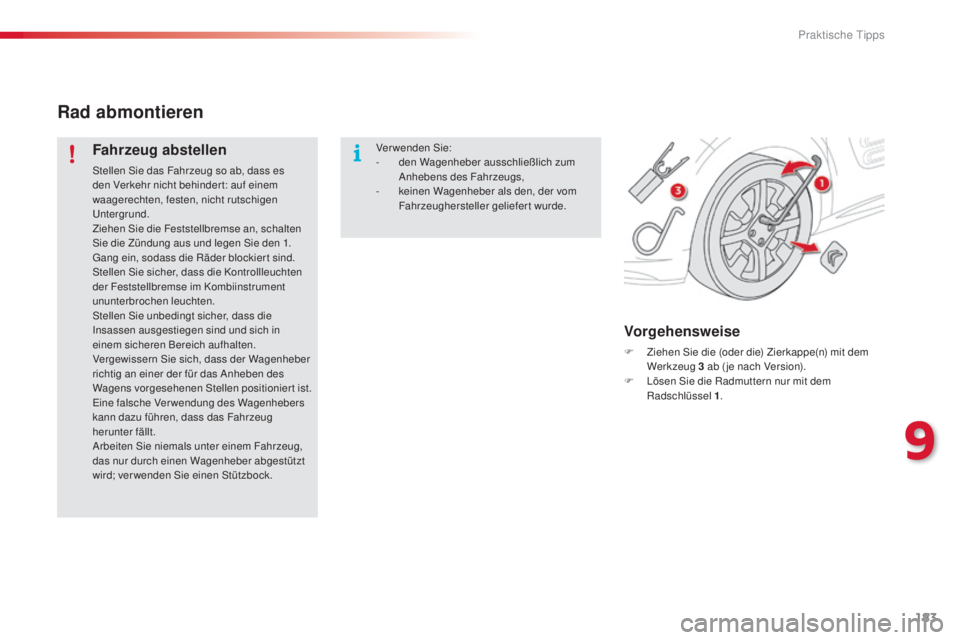

Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behinder t: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, schalten
Sie die Zündung aus und legen Sie den 1.
Gang ein, sodass die Räder blockier t sind.
Stellen Sie sicher, dass die Kontrollleuchten
der Feststellbremse im Kombiinstrument
ununterbrochen leuchten.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Vergewissern Sie sich, dass der Wagenheber
richtig an einer der für das Anheben des
Wagens vorgesehenen Stellen positioniert ist.
Eine falsche Verwendung des Wagenhebers
kann dazu führen, dass das Fahrzeug
herunter fällt.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; ver wenden Sie einen Stützbock.
Vorgehensweise
F Ziehen Sie die (oder die) Zierkappe(n) mit dem Werkzeug 3 ab ( je nach Version).
F

L
ösen Sie die Radmuttern nur mit dem
Radschlüssel 1 .
Verwenden Sie:
-

d

en Wagenheber ausschließlich zum
Anhebens des Fahrzeugs,
-

k

einen Wagenheber als den, der vom
Fahrzeughersteller geliefert wurde.
9
Praktische Tipps

184
E3_de_Chap09_info_pratiques_ed01-2014

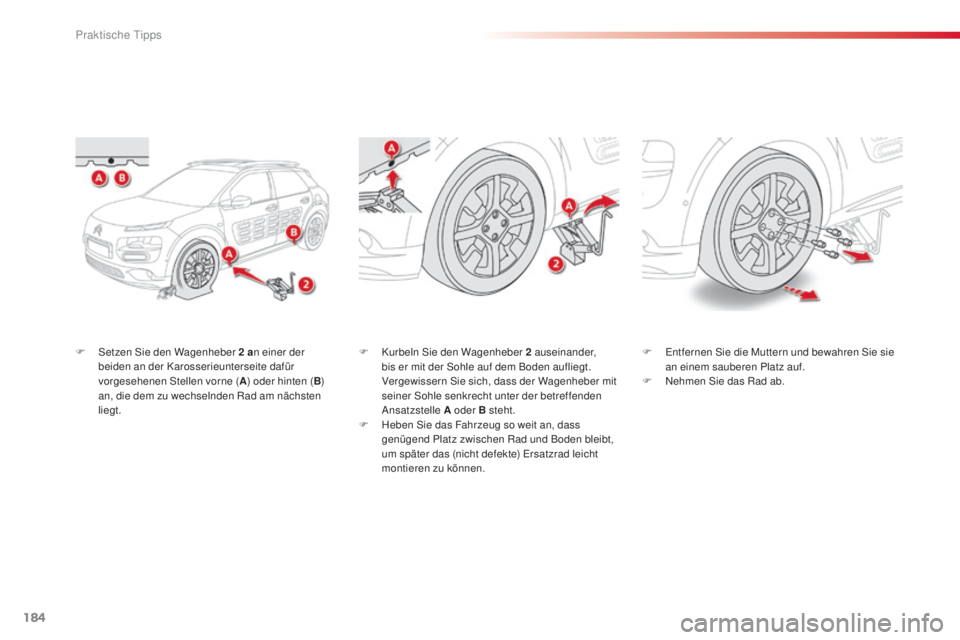

F Setzen Sie den Wagenheber 2 an einer der
beiden an der Karosserieunterseite dafür
vorgesehenen Stellen vorne ( A) oder hinten ( B)
an, die dem zu wechselnden Rad am nächsten
liegt. F
K urbeln Sie den Wagenheber 2 auseinander,
bis er mit der Sohle auf dem Boden aufliegt.
Vergewissern Sie sich, dass der Wagenheber mit
seiner Sohle senkrecht unter der betreffenden
Ansatzstelle A oder B steht.
F

H
eben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden bleibt,
um später das (nicht defekte) Ersatzrad leicht
montieren zu können. F
E ntfernen Sie die Muttern und bewahren Sie sie
an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab.
Praktische Tipps

185
E3_de_Chap09_info_pratiques_ed01-2014

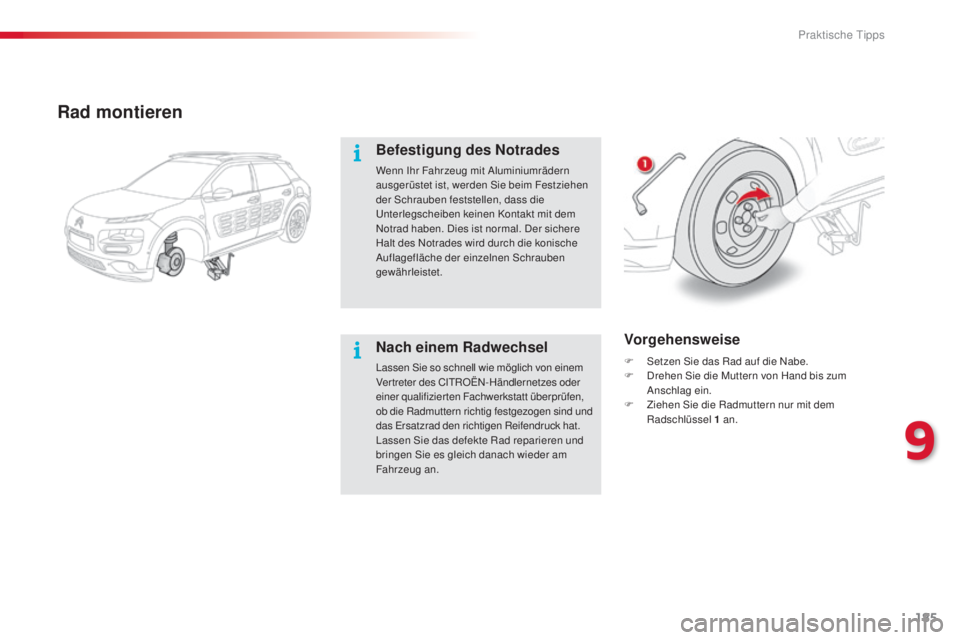

Rad montieren
Befestigung des Notrades
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Notrad haben. Dies ist normal. Der sichere
Halt des Notrades wird durch die konische
Auflagefläche der einzelnen Schrauben
gewährleistet.
Vorgehensweise
F Setzen Sie das Rad auf die Nabe.
F D rehen Sie die Muttern von Hand bis zum
Anschlag ein.
F

Z
iehen Sie die Radmuttern nur mit dem
Radschlüssel 1
an.Nach einem Radwechsel
Lassen Sie so schnell wie möglich von einem
Vertreter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen,
ob die Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
9
Praktische Tipps

186
E3_de_Chap09_info_pratiques_ed01-2014

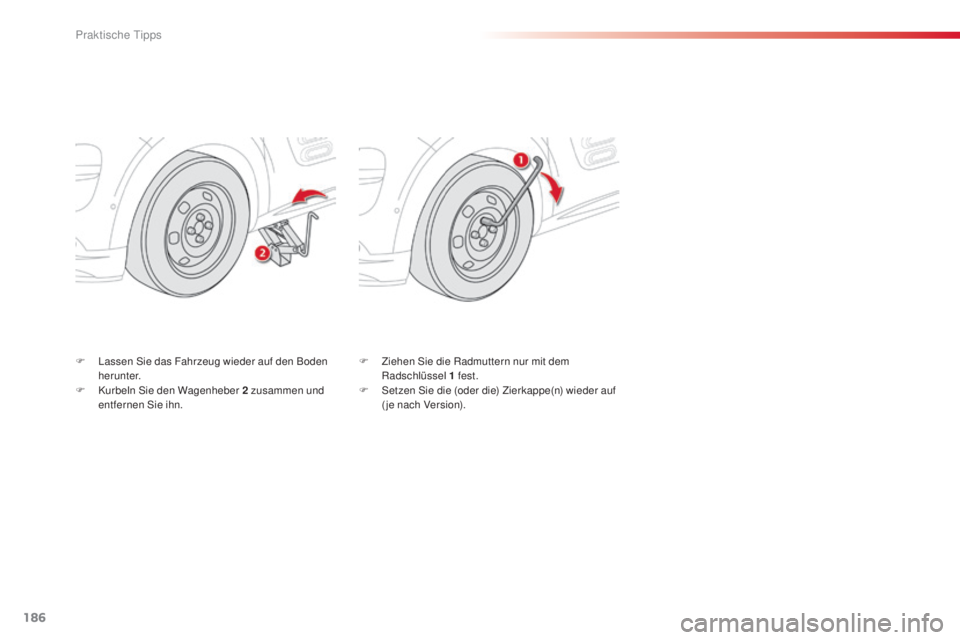

F Lassen Sie das Fahrzeug wieder auf den Boden herunter.
F

K
urbeln Sie den Wagenheber 2 zusammen und
entfernen Sie ihn. F
Z iehen Sie die Radmuttern nur mit dem
Radschlüssel 1
fest.
F

S
etzen Sie die (oder die) Zierkappe(n) wieder auf
( je nach Version).
Praktische Tipps

187
E3_de_Chap09_info_pratiques_ed01-2014

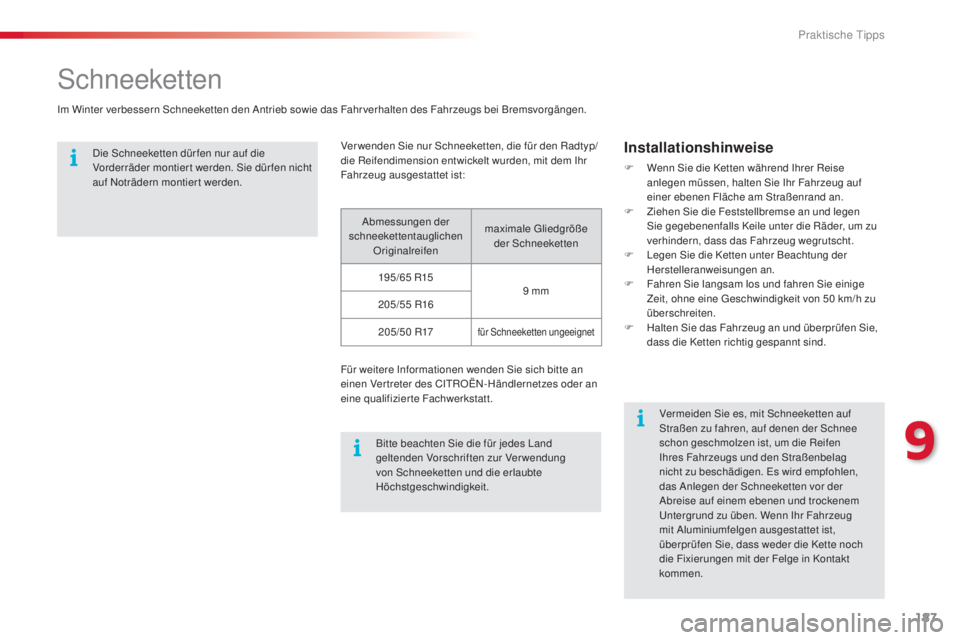

Schneeketten
Im Winter verbessern Schneeketten den Antrieb sowie das Fahrverhalten des Fahrzeugs bei Bremsvorgängen.Ver wenden Sie nur Schneeketten, die für den Radtyp/
die Reifendimension entwickelt wurden, mit dem Ihr
Fahrzeug ausgestattet ist:
Abmessungen der
schneekettentauglichen Originalreifen maximale Gliedgröße
der Schneeketten
195/65


R159
mm
205/55


R16
205/50


R17
für Schneeketten ungeeignet
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Installationshinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
F

Z
iehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
F

L
egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F

F
ahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50
km/h zu
überschreiten.
F

H
alten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Die Schneeketten dür fen nur auf die
Vorderräder montier t werden. Sie dür fen nicht
auf Noträdern montier t werden.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen
Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Es wird empfohlen,
das Anlegen der Schneeketten vor der
Abreise auf einem ebenen und trockenem
Untergrund zu üben. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch
die Fixierungen mit der Felge in Kontakt
kommen.
9
Praktische Tipps

188
E3_de_Chap09_info_pratiques_ed01-2014

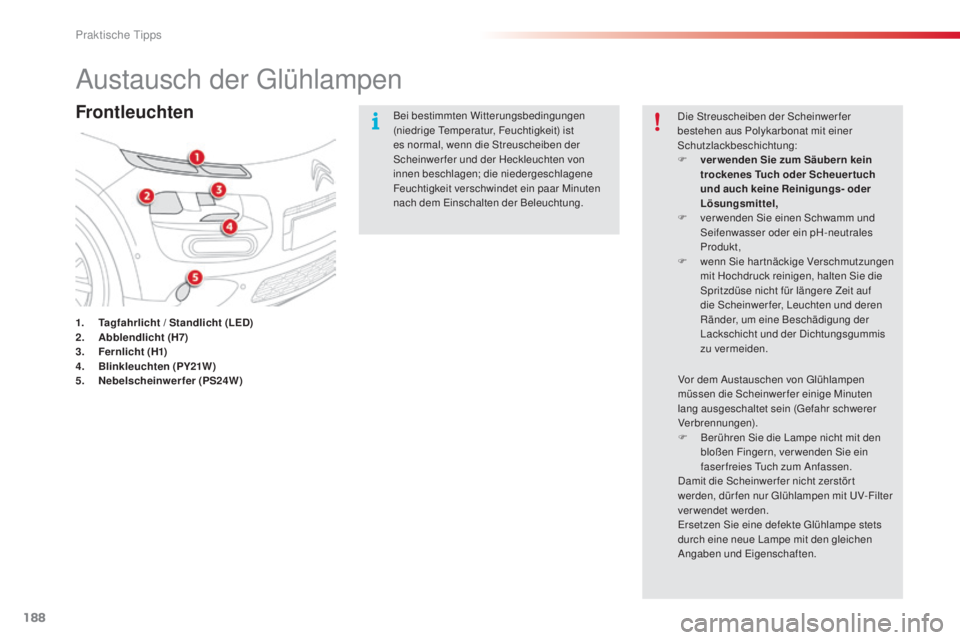

Austausch der Glühlampen
Frontleuchten
1. Tagfahrlicht / Standlicht (LED)
2. A bblendlicht (H7)
3.
F

ernlicht (H1)
4.
B

linkleuchten (PY21W)
5.
N

ebelscheinwerfer (PS24W) Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
v
er wenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F
v
er wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F
w
enn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige Minuten
lang ausgeschaltet sein (Gefahr schwerer
Verbrennungen).
F

B
erühren Sie die Lampe nicht mit den
bloßen Fingern, ver wenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
Praktische Tipps

189
E3_de_Chap09_info_pratiques_ed01-2014

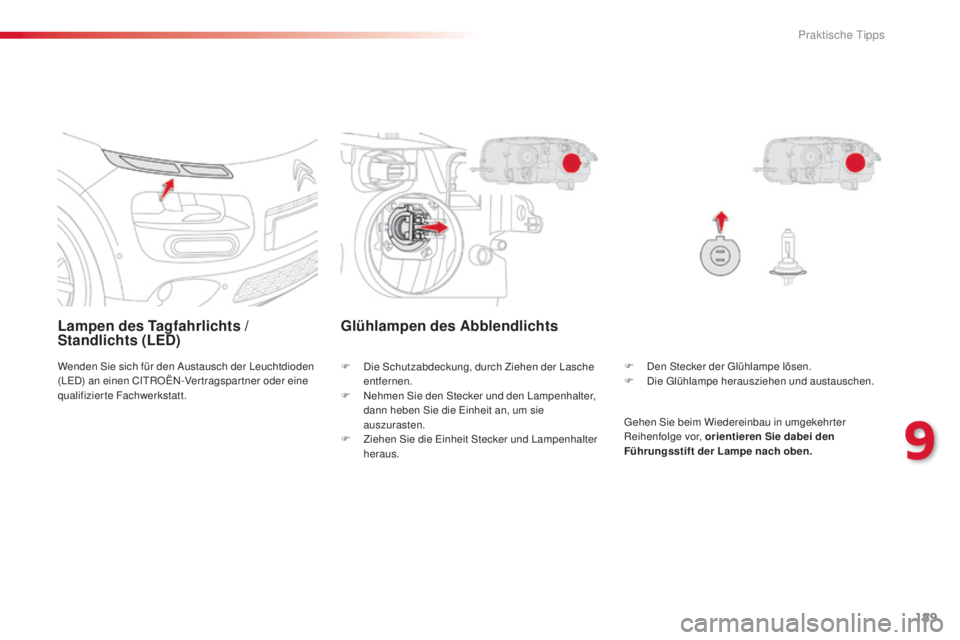

Lampen des Tagfahrlichts /
Standlichts (LED)
Wenden Sie sich für den Austausch der Leuchtdioden
(LED) an einen CITROËN-Vertragspartner oder eine
qualifizierte Fachwerkstatt.F
D en Stecker der Glühlampe lösen.
F
D ie Glühlampe herausziehen und austauschen.
Glühlampen des Abblendlichts
F Die Schutzabdeckung, durch Ziehen der Lasche entfernen.
F

N
ehmen Sie den Stecker und den Lampenhalter,
dann heben Sie die Einheit an, um sie
auszurasten.
F

Z
iehen Sie die Einheit Stecker und Lampenhalter
heraus. Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor, orientieren Sie dabei den
Führungsstift der Lampe nach oben.
9
Praktische Tipps

190
E3_de_Chap09_info_pratiques_ed01-2014

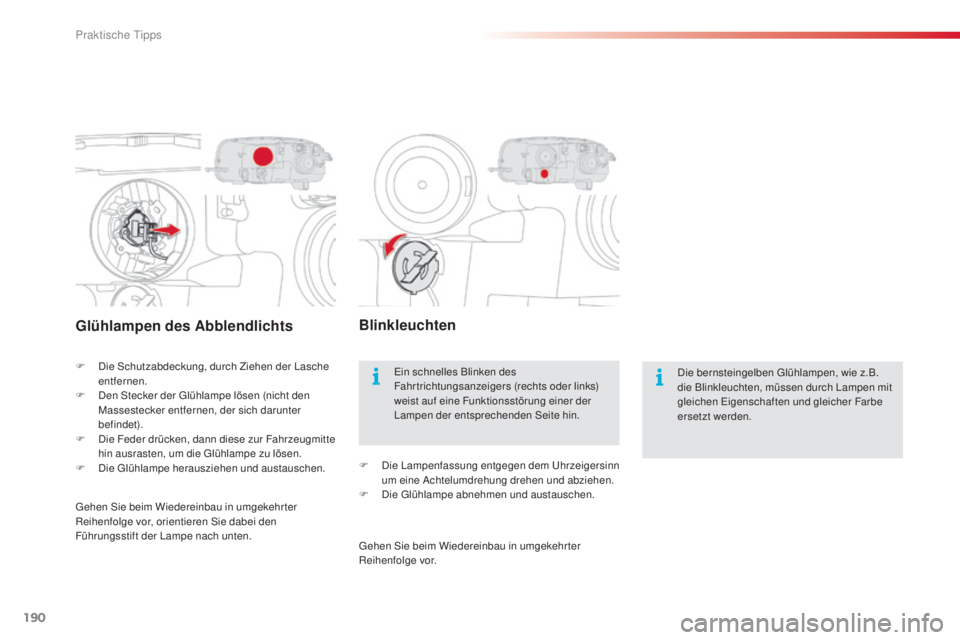

Glühlampen des Abblendlichts
F Die Schutzabdeckung, durch Ziehen der Lasche entfernen.
F

D
en Stecker der Glühlampe lösen (nicht den
Massestecker entfernen, der sich darunter
bef indet).
F

D
ie Feder drücken, dann diese zur Fahrzeugmitte
hin ausrasten, um die Glühlampe zu lösen.
F

D
ie Glühlampe herausziehen und austauschen.
Blinkleuchten
Die bernsteingelben Glühlampen, wie z.B.
die Blinkleuchten, müssen durch Lampen mit
gleichen Eigenschaften und gleicher Farbe
ersetzt werden.
Ein schnelles Blinken des
Fahr trichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
F

D

ie Lampenfassung entgegen dem Uhrzeigersinn
um eine Achtelumdrehung drehen und abziehen.
F

D

ie Glühlampe abnehmen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor, orientieren Sie dabei den
Führungsstift der Lampe nach unten. Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Praktische Tipps
