2014 CITROEN C4 CACTUS Betriebsanleitungen (in German)

167
E3_de_Chap09_info_pratiques_ed01-2014

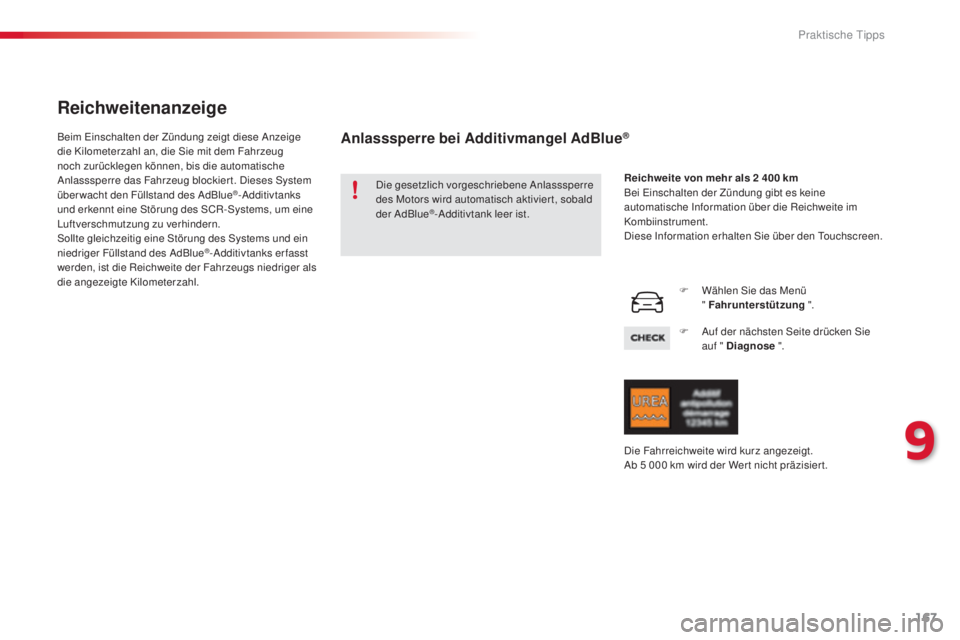

Reichweitenanzeige
Beim Einschalten der Zündung zeigt diese Anzeige
die Kilometerzahl an, die Sie mit dem Fahrzeug
noch zurücklegen können, bis die automatische
Anlasssperre das Fahrzeug blockier t. Dieses System
überwacht den Füllstand des AdBlue
®-Additivtanks
und erkennt eine Störung des SCR-Systems, um eine
Luftverschmutzung zu verhindern.
Sollte gleichzeitig eine Störung des Systems und ein
niedriger Füllstand des AdBlue
®-Additivtanks erfasst
werden, ist die Reichweite der Fahrzeugs niedriger als
die angezeigte Kilometerzahl. Reichweite von mehr als 2
400 km
Bei Einschalten der Zündung gibt es keine
automatische Information über die Reichweite im
Kombiinstrument.
Diese Information erhalten Sie über den Touchscreen.
Die gesetzlich vorgeschriebene Anlasssperre
des Motors wird automatisch aktivier t, sobald
der AdBlue
®-Additivtank leer ist.
Anlasssperre bei Additivmangel AdBlue®
F Wählen Sie das Menü
" Fahrunterstützung ".
F

A
uf der nächsten Seite drücken Sie
auf " Diagnose ".
Die Fahrreichweite wird kurz angezeigt.
Ab 5

000

km wird der Wer t nicht präzisier t.
9
Praktische Tipps

168
E3_de_Chap09_info_pratiques_ed01-2014

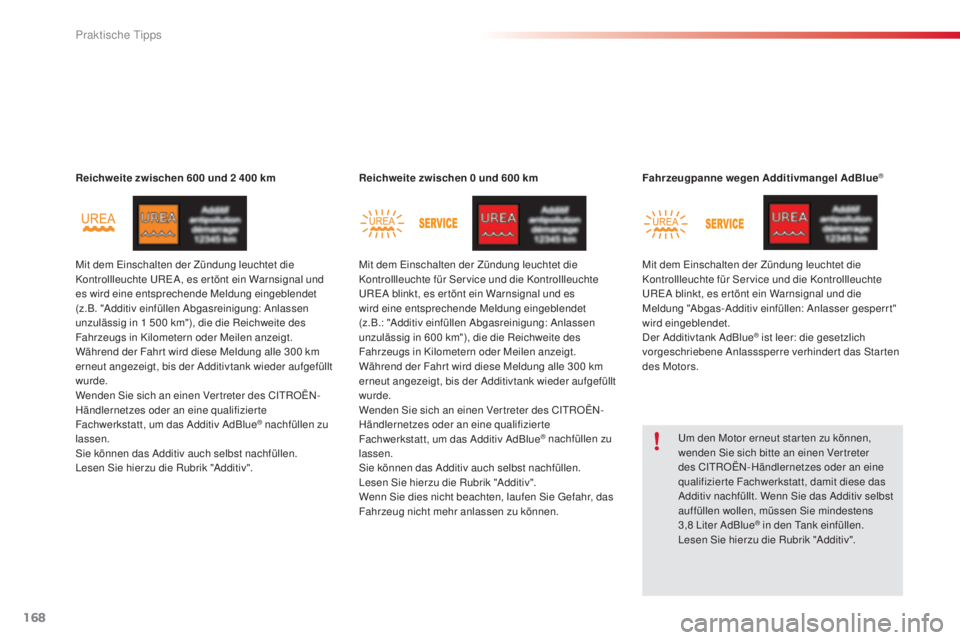

Reichweite zwischen 600 und 2 400 kmReichweite zwischen 0 und 600 kmFahrzeugpanne wegen Additivmangel AdBlue®
Um den Motor erneut star ten zu können,
wenden Sie sich bitte an einen Ver treter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, damit diese das
Additiv nachfüllt. Wenn Sie das Additiv selbst
auffüllen wollen, müssen Sie mindestens
3,8
Liter AdBlue
® in den Tank einfüllen.
Lesen Sie hierzu die Rubrik "Additiv".
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte UREA, es er tönt ein Warnsignal und
es wird eine entsprechende Meldung eingeblendet
(z.B. "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 1

500

km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle 300

km
erneut angezeigt, bis der Additivtank wieder aufgefüllt
wurde.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv". Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für Ser vice und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und es
wird eine entsprechende Meldung eingeblendet
(z.B.: "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 600
km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle 300 km
erneut angezeigt, bis der Additivtank wieder aufgefüllt
wurde.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Lesen Sie hierzu die Rubrik "Additiv".
Wenn Sie dies nicht beachten, laufen Sie Gefahr, das
Fahrzeug nicht mehr anlassen zu können. Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für Ser vice und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und die
Meldung "Abgas-Additiv einfüllen: Anlasser gesperrt"
wird eingeblendet.
Der Additivtank AdBlue
® ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das Starten
des Motors.
Praktische Tipps

169
E3_de_Chap09_info_pratiques_ed01-2014

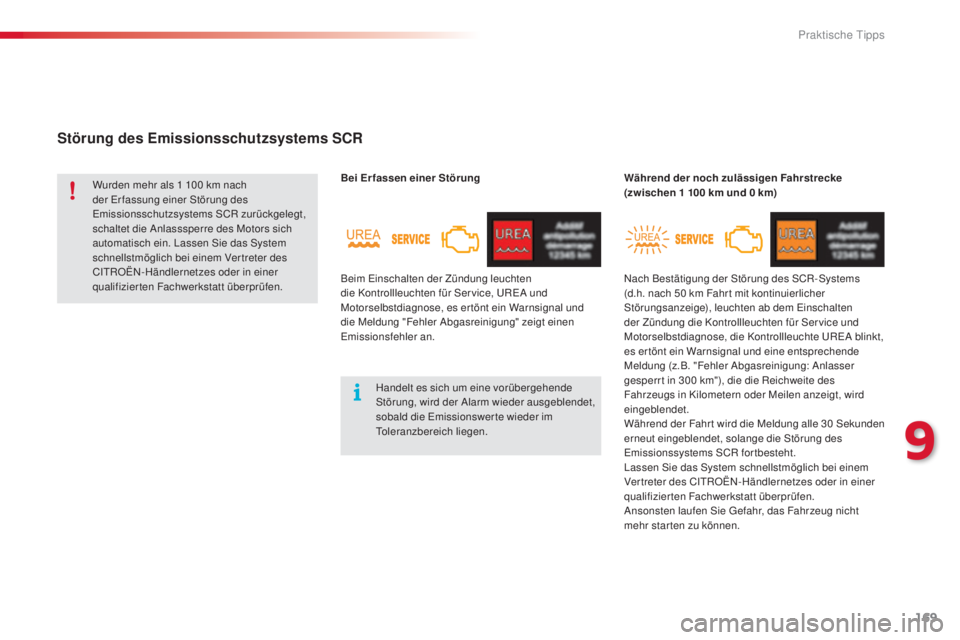

Störung des Emissionsschutzsystems SCR
Bei Erfassen einer StörungWährend der noch zulässigen Fahrstrecke
(zwischen 1
100 km und 0 km)
Wurden mehr als 1

100

km nach
der Er fassung einer Störung des
Emissionsschutzsystems SCR zurückgelegt,
schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System
schnellstmöglich bei einem Vertreter des
CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Handelt es sich um eine vorübergehende
Störung, wird der Alarm wieder ausgeblendet,
sobald die Emissionswer te wieder im
Toleranzbereich liegen.
Beim Einschalten der Zündung leuchten
die Kontrollleuchten für Ser vice, UREA und
Motorselbstdiagnose, es er tönt ein Warnsignal und
die Meldung "Fehler Abgasreinigung" zeigt einen
Emissionsfehler an.
Nach Bestätigung der Störung des SCR-Systems
(d.h. nach 50
km Fahr t mit kontinuierlicher
Störungsanzeige), leuchten ab dem Einschalten
der Zündung die Kontrollleuchten für Ser vice und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt,
es er tönt ein Warnsignal und eine entsprechende
Meldung (z.B. "Fehler Abgasreinigung: Anlasser
gesperr t in 300
km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt, wird
eingeblendet.
Während der Fahr t wird die Meldung alle 30
Sekunden
erneut eingeblendet, solange die Störung des
Emissionssystems SCR fortbesteht.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Ansonsten laufen Sie Gefahr, das Fahrzeug nicht
mehr starten zu können.
9
Praktische Tipps

170
E3_de_Chap09_info_pratiques_ed01-2014

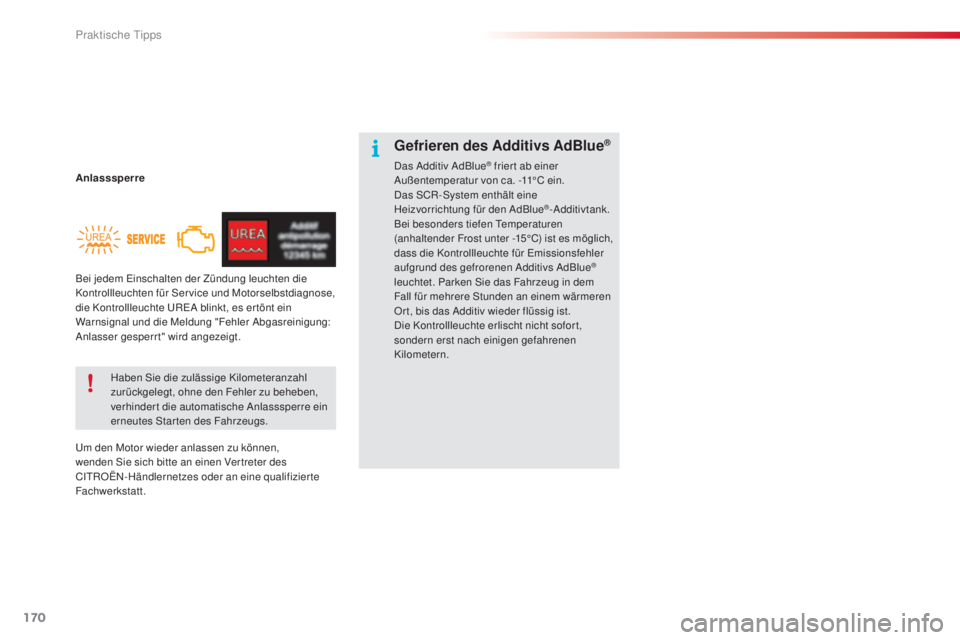

Anlasssperre
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Ver treter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.Haben Sie die zulässige Kilometeranzahl
zurückgelegt, ohne den Fehler zu beheben,
verhindert die automatische Anlasssperre ein
erneutes Starten des Fahrzeugs.
Gefrieren des Additivs AdBlue®
Das Additiv AdBlue® frier t ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Additivtank.
Bei besonders tiefen Temperaturen
(anhaltender Frost unter -15°C) ist es möglich,
dass die Kontrollleuchte für Emissionsfehler
aufgrund des gefrorenen Additivs AdBlue
®
leuchtet. Parken Sie das Fahrzeug in dem
Fall für mehrere Stunden an einem wärmeren
Or t, bis das Additiv wieder flüssig ist.
Die Kontrollleuchte erlischt nicht sofor t,
sondern erst nach einigen gefahrenen
Kilometern.
Bei jedem Einschalten der Zündung leuchten die
Kontrollleuchten für Service und Motorselbstdiagnose,
die Kontrollleuchte UREA blinkt, es er tönt ein
Warnsignal und die Meldung "Fehler Abgasreinigung:
Anlasser gesperrt" wird angezeigt.
Praktische Tipps

171
E3_de_Chap09_info_pratiques_ed01-2014

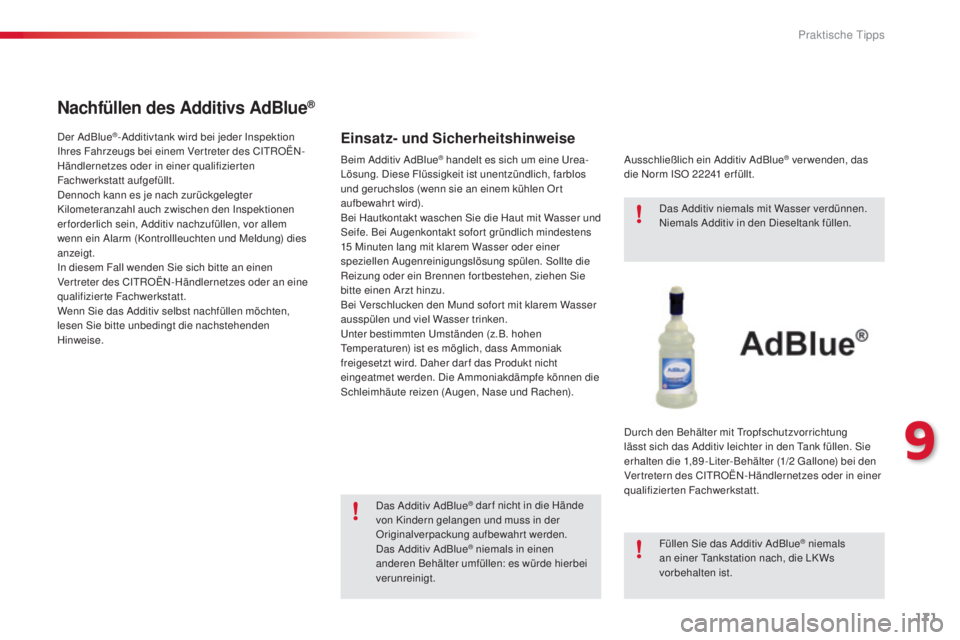

Nachfüllen des Additivs AdBlue®
Einsatz- und SicherheitshinweiseDer AdBlue®-Additivtank wird bei jeder Inspektion
Ihres Fahrzeugs bei einem Vertreter des CITROËN-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den Inspektionen
erforderlich sein, Additiv nachzufüllen, vor allem
wenn ein Alarm (Kontrollleuchten und Meldung) dies
anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Wenn Sie das Additiv selbst nachfüllen möchten,
lesen Sie bitte unbedingt die nachstehenden
Hinweise.
Das Additiv AdBlue
® dar f nicht in die Hände
von Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Das Additiv AdBlue
® niemals in einen
anderen Behälter umfüllen: es würde hierbei
verunreinigt. Das Additiv niemals mit Wasser verdünnen.
Niemals Additiv in den Dieseltank füllen.
Füllen Sie das Additiv AdBlue® niemals
an einer Tankstation nach, die LK Ws
vorbehalten ist.
Ausschließlich ein Additiv AdBlue
® ver wenden, das
die Norm ISO 22241

er füllt.
Durch den Behälter mit Tropfschutzvorrichtung
lässt sich das Additiv leichter in den Tank füllen. Sie
erhalten die 1,89 - Liter- Behälter (1/2
Gallone) bei den
Vertretern des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt.
Beim Additiv AdBlue® handelt es sich um eine Urea-
Lösung. Diese Flüssigkeit ist unentzündlich, farblos
und geruchslos (wenn sie an einem kühlen Or t
aufbewahrt wird).
Bei Hautkontakt waschen Sie die Haut mit Wasser und
Seife. Bei Augenkontakt sofor t gründlich mindestens
15

Minuten lang mit klarem Wasser oder einer
speziellen Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen Sie
bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofor t mit klarem Wasser
ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f das Produkt nicht
eingeatmet werden. Die Ammoniakdämpfe können die
Schleimhäute reizen (Augen, Nase und Rachen).
9
Praktische Tipps

172
E3_de_Chap09_info_pratiques_ed01-2014

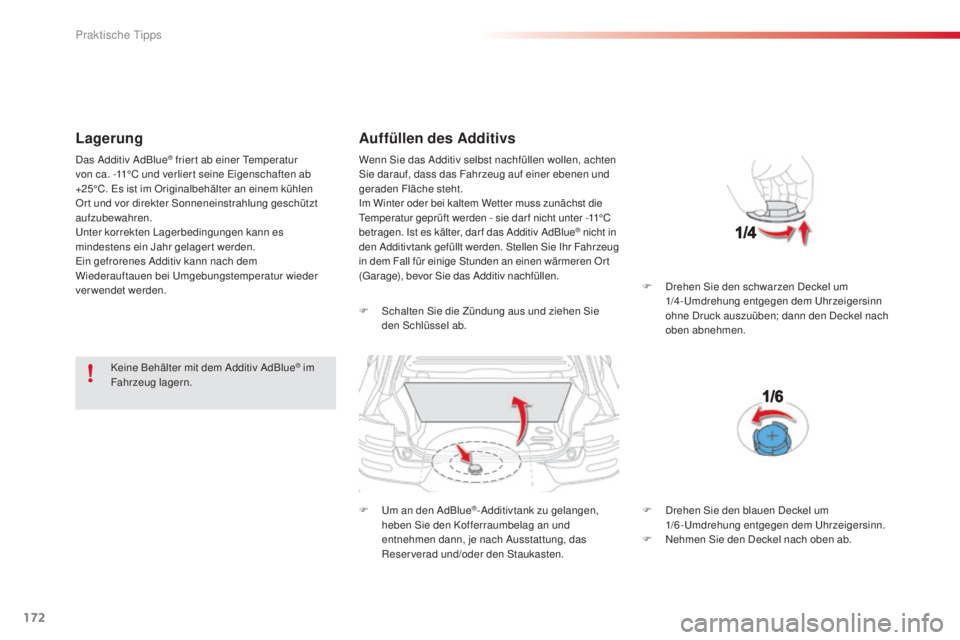

Lagerung
Keine Behälter mit dem Additiv AdBlue® im
Fahrzeug lagern.
Auffüllen des Additivs
F Schalten Sie die Zündung aus und ziehen Sie den Schlüssel ab.
F

U
m an den AdBlue
®-Additivtank zu gelangen,
heben Sie den Kofferraumbelag an und
entnehmen dann, je nach Ausstattung, das
Reserverad und/oder den Staukasten. F

D
rehen Sie den schwarzen Deckel um
1/4-Umdrehung entgegen dem Uhrzeigersinn
ohne Druck auszuüben; dann den Deckel nach
oben abnehmen.
Das Additiv AdBlue
® frier t ab einer Temperatur
von ca. -11°C und verlier t seine Eigenschaften ab
+25°C. Es ist im Originalbehälter an einem kühlen
Or t und vor direkter Sonneneinstrahlung geschützt
aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
Ein gefrorenes Additiv kann nach dem
Wiederauftauen bei Umgebungstemperatur wieder
verwendet werden. Wenn Sie das Additiv selbst nachfüllen wollen, achten
Sie darauf, dass das Fahrzeug auf einer ebenen und
geraden Fläche steht.
Im Winter oder bei kaltem Wetter muss zunächst die
Temperatur geprüft werden - sie dar f nicht unter -11°C
betragen. Ist es kälter, dar f das Additiv AdBlue
® nicht in
den Additivtank gefüllt werden. Stellen Sie Ihr Fahrzeug
in dem Fall für einige Stunden an einen wärmeren Or t
(Garage), bevor Sie das Additiv nachfüllen.
F

D
rehen Sie den blauen Deckel um
1/6-Umdrehung entgegen dem Uhrzeigersinn.
F

N
ehmen Sie den Deckel nach oben ab.
Praktische Tipps

173
E3_de_Chap09_info_pratiques_ed01-2014
F Prüfen Sie auf dem Behälter mit dem Additiv AdBlue®, ob das Ver fallsdatum nicht abgelaufen
ist. Lesen Sie die Einsatzhinweise auf dem
Etikett, bevor Sie den Inhalt in den AdBlue
®-
Additivtank Ihres Fahrzeugs füllen.
Wichtig: Ist der AdBlue
®-Additivtank
Ihres Fahrzeugs völlig leer - was durch
eine entsprechende Meldung und die
Anlasssperre angezeigt wird - müssen Sie
mindestens 3,8

Liter in den Additivtank füllen
(das entspricht zwei 1,89-Liter-Behältern). Sollten Additivspritzer vorhanden sein, sind
diese umgehend mit kaltem Wasser oder
einem feuchten Tuch zu entfernen.
Bei kristallisiertem Additiv verwenden Sie
zum Entfernen einen Schwamm und warmes
Wa s s e r.
Wichtig: beim Auffüllen nach einer Additiv-
Störung,
angezeigt durch die Meldung
"Abgas-Additiv einfüllen: Anlasser gesperrt",
müssen Sie unbedingt ca. 5 Minuten war ten
bevor die Zündung wieder eingeschaltet
wird, ohne weder die Fahrer tür zu
öffnen, das Fahrzeug zu entriegeln
noch den Schlüssel in das Zündschloss
einzuführen .
Schalten Sie die Zündung ein, dann, nach
einer Dauer von 10 Sekunden, schalten Sie
den Motor ein.
Die Additivbehälter AdBlue
® dürfen
nicht in den Hausmüll gewor fen werden.
Entsorgen Sie die leeren Behälter bei einem
entsprechenden Wertstoffhof oder geben Sie
sie in der Verkaufsstelle ab.
F

N

ach dem Einfüllen des Additivs entfernen Sie
mögliche Additivspuren um den Einfüllstutzen
umgehend mit einem feuchten Tuch.
F

S

etzen Sie den blauen Deckel auf den Tank
und drehen Sie ihn um 1/6 -Umdrehung im
Uhrzeigersinn bis zum Anschlag.
F
S
etzen Sie den schwarzen Deckel auf
und drehen Sie ihn um 1/4-Umdrehung im
Uhrzeigersinn, ohne Druck auszuüben. Die
Deckelmarkierung muss mit der Markierung des
Tanks übereinstimmen.
F

S

etzen Sie das Reser verad und/oder
den Staukasten, je nach Ausstattung, im
Kofferraumboden wieder ein.
F

P

latzieren Sie den Kofferraumbelag wieder und
schließen Sie die Klappe.
9
Praktische Tipps

174
E3_de_Chap09_info_pratiques_ed01-2014
Das Reifenpannenset ist im Staukasten unter dem
Kofferraumboden untergebracht.
Dieses Komplettset besteht aus einem Kompressor
und einer Dichtmittelpatrone. Damit können Sie den
defekten Reifen provisorisch reparieren
, um zur
nächstgelegenen Fachwerkstatt zu fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den Reifen
eingedrungene Fremdkörper sollten möglichst nicht
entfernt werden.
Reifenpannenset
Zugang zum Reifenpannenset
Werkzeugliste
Diese Werkzeuge sind speziell für Ihr Fahrzeug
bestimmt und können je nach Ausstattung variieren.
Benutzen Sie sie nicht für andere Zwecke.
1.


12V-Kompressor
E

nthält ein Dichtmittel zur provisorischen
Instandsetzung des Reifens und Einstellung des
Reifendrucks.
2.


Abschleppöse
S

iehe Rubrik "Abschleppen"
Praktische Tipps
