2013 MAZDA MODEL CX-5 Brukerhåndbok (in Norwegian)

9-2
Identifikasjonsnumre
tUnderstellsnummer (S

9-3
Identifikasjonsnumre
tUtslippskontrollinformasjonsskilt
(Filippinene)
tDekktrykkskilt
Modell med venstreratt
Modell med h

9-4
Identifikasjonsnumre
tKonformitetsskilt (Arabiske
Golfens Samarbeidsr

9-5
Spesifikasjoner
tMotor
Bensinmotor
Dieselmotor
tElektrisk system
*1 Q-85 eller T-110 er designet for i-stop-systemet (FOR STOPP og START). Kun Q-85 eller T-110 bør brukes,
for å sørge for korrekt funksjon av i-stop-systemet (FOR STOP og START). Be om råd fra et ekspertverksted,
vi anbefaler et autorisert Mazda-verksted.
*2 Ikke for i-stop-systemet.
*3 Tennpluggene gir SKYACTIV-G dens optimale ytelse. Be om råd fra et ekspertverksted, vi anbefaler et
autorisert Mazda-verksted.
Spesifikasjoner
PunktSpesifikasjonSKYACTIV-G 2.0SKYACTIV-G 2.5
Type DOHC-16V rekkemotor, 4-sylinder
Boring × slaglengde 83,5 × 91,2 mm 89,0 × 100 mm
Slagvolum 1 998 ml (1 998 cc) 2 488 ml (2 488 cc)
KompresjonsforholdEuropeisk modell 14,0
13,0
Unntatt europeisk modell 13,0
PunktSpesifikasjonSKYACTIV-D 2.2
Type DOHC-16V rekkemotor, 4-sylinder
Boring × slaglengde 86,0 × 94,3 mm
Slagvolum 2 191 ml (2 191 cc)
Kompresjonsforhold 14.0
PunktKlassifisering
SKYACTIV-G 2.0, SKYACTIV-G 2.5SKYACTIV-D 2.2
BatteriQ-85*1T-110*112V-55Ah/20HR*2 eller 12V-65Ah/20HR*2
TennpluggnummerMazda original
tennplugg*3PE5R-18-110 eller PE5S-18-110 —
Når du rengjør iridiumpluggene må du ikke bruke stålbørste. Det tynne
partikkelbelegget på iridiumlegeringen og platinatuppene kan bli skadet.
FORSIKTIG

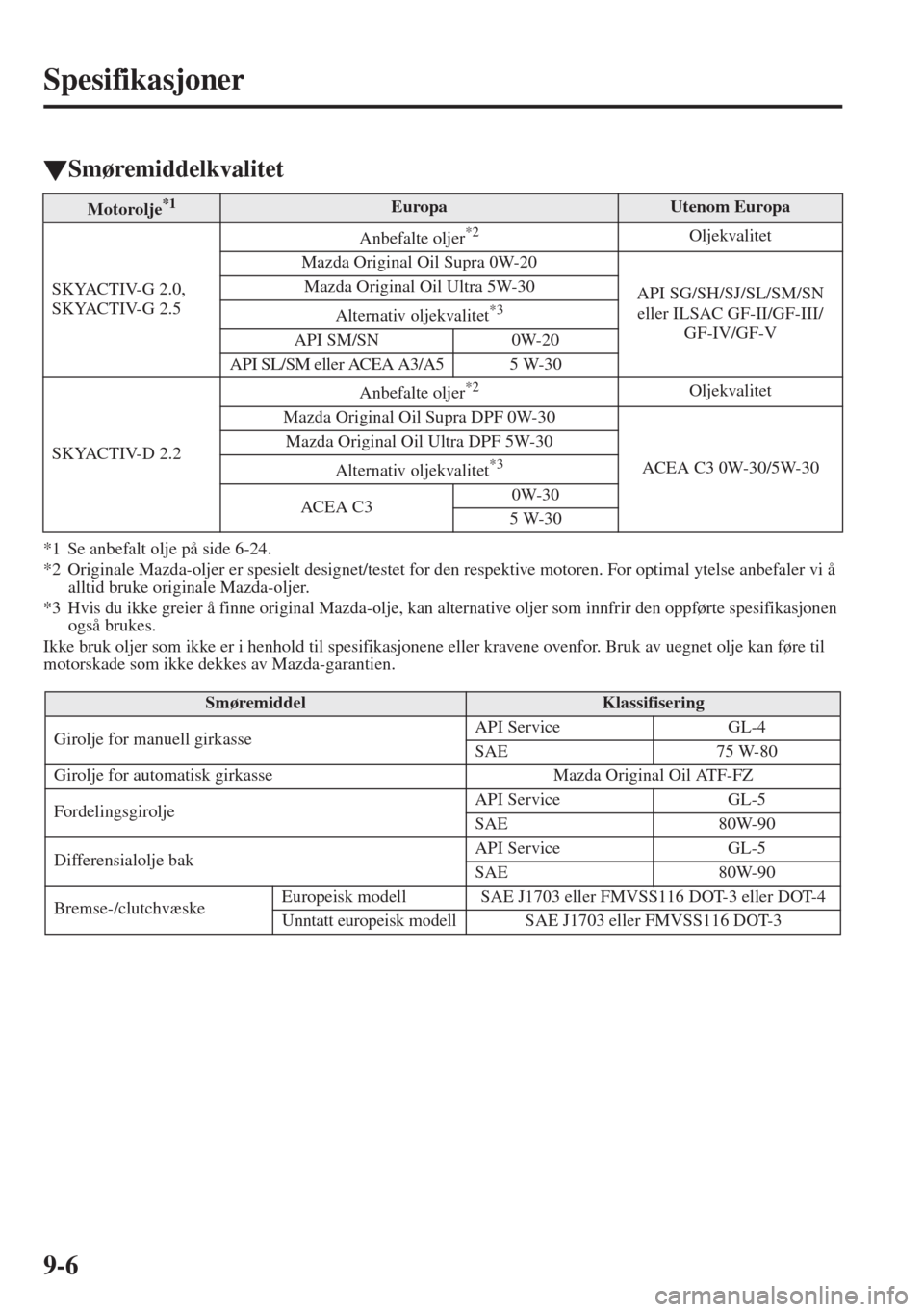

9-6
Spesifikasjoner
tSm

9-7
Spesifikasjoner
tKapasiteter
(Omtrentlige mengder)
Sjekk oljen og væskenivåer med peilepinner eller målere på beholderen.
PunktKapasitet
MotoroljeSKYACTIV-G 2.0Med skifte av oljefilter 4,2 liter
Uten skifte av oljefilter 4,0 liter
SKYACTIV-G 2.5Med skifte av oljefilter 4,5 liter
Uten skifte av oljefilter 4,3 liter
SKYACTIV-D 2.2Med skifte av oljefilter 5,1 liter
Uten skifte av oljefilter 4,8 liter
KjølevæskeSKYACTIV-G 2.0Manuelt girModell med venstreratt 7,1 liter
Modell med høyreratt 6,9 liter
AutomatgirIsrael 7,4 liter
Saudi-Arabia 7,6 liter
Andre
landModell med
venstreratt7,3 liter
Modell med
høyreratt7,2 liter
SKYACTIV-G 2.5Malaysia, Thailand 7,6 liter
Andre landModell med venstreratt 7,5 liter
Modell med høyreratt 7,3 liter
SKYACTIV-D 2.2Manuelt girModell med venstreratt 8,7 liter
Modell med høyreratt 8,9 liter
AutomatgirEuropaModell med
venstreratt8,9 liter
Modell med
høyreratt9,1 liter
Russland 9,0 liter
Andre
landModell med
venstreratt9,0 liter
Høyreratt-
modell9,2 liter
Girolje for
manuell
girkasseSKYACTIV-G 2.02-hjulsdrift 1,65 liter
4-hjulsdrift 1,70 liter
SKYACTIV-D 2.2 2,40 liter
Girolje for
automatisk
girkasseSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 liter
SKYACTIV-D 2.2 8,0 liter
Fordelingsgirolje 0,45 liter
Differensialolje bak 0,45 liter
Drivstofftank2-hjulsdrift 56,0 liter
4-hjulsdrift 58,0 liter

9-8
Spesifikasjoner
tDimensjoner
*1 Den totale høyden er kategorisert i henhold til antennetype som følger:
Type A
Type B
Unntatt som angitt ovenfor.
PunktKjøretøyspesifikasjon
Total lengdeUten registreringsskiltholder 4 540 mm
Med registreringsskiltholder 4 555 mm
Total bredde 1 840 mm
Total høyde
*1Ty p e A 1 710 mm
Ty p e B 1 670 mm
Sporvidde foran 1 585 mm
Sporvidde bak 1 590 mm
Akselavstand 2 700 mm
Antenne

9-9
Spesifikasjoner
tLysp
