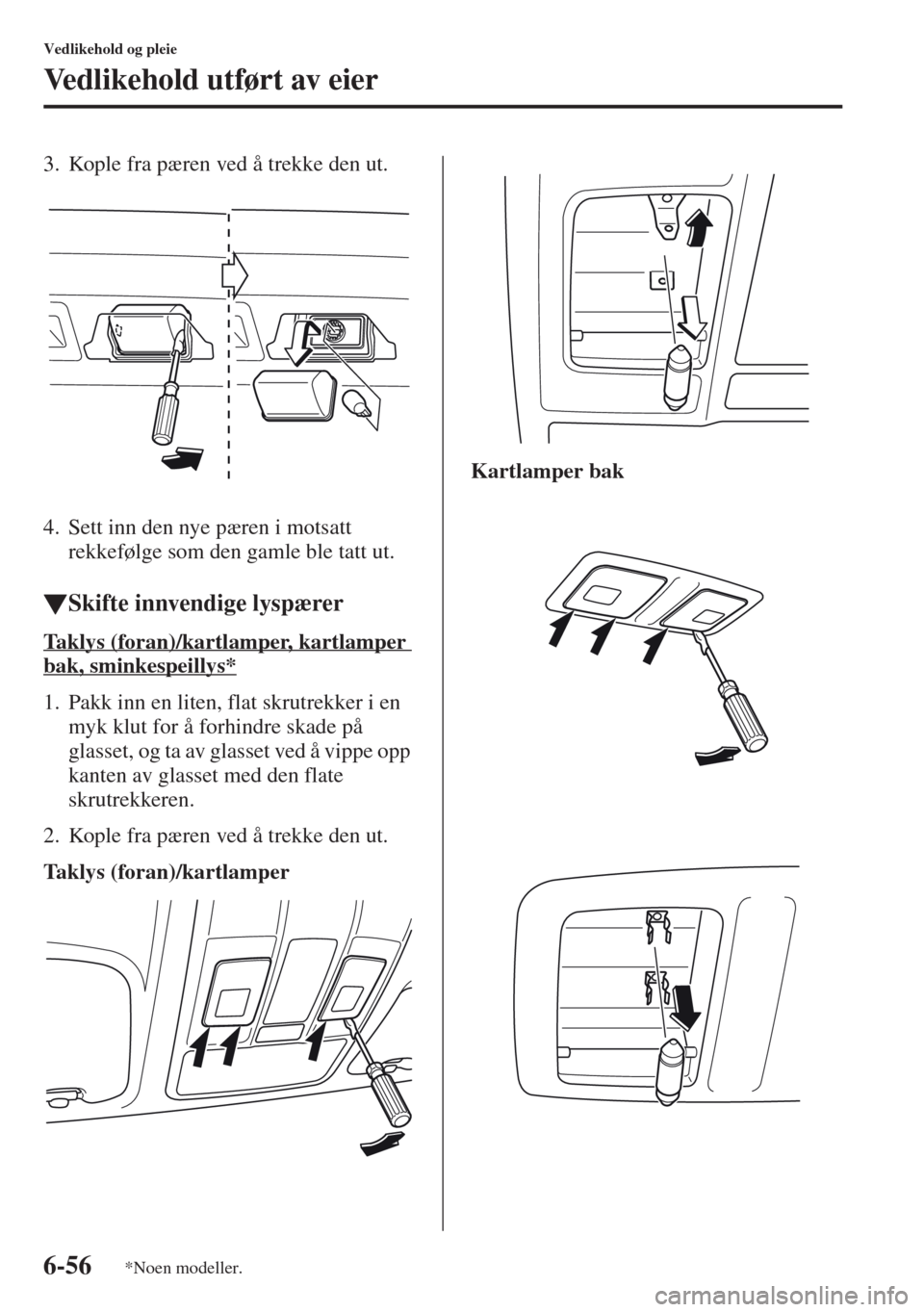

6-56
Vedlikehold og pleie
Vedlikehold utført av eier
3. Kople fra pæren ved å trekke den ut.
4. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
tSkifte innvendige lyspærer
Taklys (foran)/kartlamper, kartlamper
bak, sminkespeillys*
1. Pakk inn en liten, flat skrutrekker i en
myk klut for å forhindre skade på
glasset, og ta av glasset ved å vippe opp
kanten av glasset med den flate
skrutrekkeren.
2. Kople fra pæren ved å trekke den ut.
Taklys (foran)/kartlamperKartlamper bak
*Noen modeller.

6-57
Vedlikehold og pleie
Vedlikehold utført av eier
Lamper på sminkespeil
3. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.
Bagasjeromslys
1. Vikle en liten, flat skrutrekker i en myk
klut for å forhindre skade på glasset,
stikk den under kanten på glassenheten
og vipp glassenheten forsiktig opp.2. Kople den elektriske kontakten fra
pæren ved å trykke på klaffen på
kontakten med fingeren og trekke
i kontakten.
3. Kople fra pæren ved å trekke den ut.
4. Sett inn den nye pæren i motsatt
rekkefølge som den gamle ble tatt ut.Ved skifte av pære må du alltid kople
fra kontakten først. Ellers kan det bli
kortslutning i elektriske og
elektroniske enheter.
FORSIKTIG

6-58
Vedlikehold og pleie
Vedlikehold utført av eier
Bilens elektriske system er beskyttet av
sikringer.
Hvis et lys, tilbehør eller en bryter ikke
virker, bør du kontrollere den aktuelle
sikringen. Hvis en sikring har røket, har
det innvendige elementet smeltet.
Hvis den samme sikringen ryker på nytt,
bør du unngå å bruke dette systemet og ta
kontakt med et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted, så
snart som mulig.
tSkifte sikringer
Skifte sikringene på venstre side av
bilen
Hvis det elektriske systemet ikke virker,
bør du først kontrollere sikringene på
bilens venstre side.
1. Se til at tenningen er slått av, og at
andre brytere er slått av.
2. Åpne dekslet på sikringsboksen.3. Trekk sikringen rett ut med
sikringstrekkeren som ligger i
sikringsboksen i motorrommet.
4. Kontroller sikringen og skift den ut
hvis den har røket.
5. Sett inn en ny sikring med samme
motstand og sørg for at den sitter godt
fast. Hvis den ikke har god passform,
må du få en ekspert til å montere den.
Vi anbefaler et autorisert Mazda-
verksted.
Hvis du ikke har reservesikringer, kan
du låne en med samme kapasitet fra en
krets om ikke kreves for å bruke bilen,
som for eksempel AUDIO- eller
OUTLET-kretsen.
Sikringer
NormalRøket

6-59
Vedlikehold og pleie
Vedlikehold utført av eier
6. Sett på igjen dekselet og sørg for at det
er forsvarlig festet.
Skifte sikringer i motorrommet
Hvis frontlysene eller andre elektriske
komponenter ikke fungerer og sikringene
i kupeen er normale, må du kontrollere
sikringsboksen i motorrommet. Hvis en
sikring er røket, må den skiftes ut. Følg
disse trinnene:
1. Se til at tenningen er slått av, og at
andre brytere er slått av.
2. Ta av dekslet på sikringsboksen.3. Hvis enhver annen sikring enn
hovedsikringen (MAIN) er røket,
skifter du den ut med en ny med
samme motstand.
4. Sett på igjen dekselet og sørg for at det
er forsvarlig festet. Skift alltid ut en sikring med en
original Mazda-sikring eller
tilsvarende med samme klassifisering.
Hvis ikke kan du skade det elektriske
systemet.
FORSIKTIG
Ikke skift ut hovedsikringen selv. Få
et autorisert Mazda-verksted til å
skifte den:
Å skifte sikringen selv er farlig, fordi
hovedsikringen (MAIN) er en
høystrømsikring. Feilskifte kan føre
til elektrisk støt eller kortslutning som
fører til brann.
Normal
Røket
ADVARSEL

6-60
Vedlikehold og pleie
Vedlikehold utført av eier
tBeskrivelse av sikringsboksen
Sikringsboks (motorrom)
BESKRIVELSESIKRINGENS
KAPASITETBESKYTTET KOMPONENT
1 ADD FAN GE 30 A Kjølevifte*
2 IG2 30 A For beskyttelse av forskjellige kretser
3 INJECTOR 30 A Motorens kontrollsystem*
4 FAN DE 40 A Kjølevifte*
5 P.WINDOW1 30 A Elektriske vinduer*
6— — —
7 ADD FAN DE 40 A Kjølevifte*
8 EVVT 20 A Motorens kontrollsystem*
9 DEFOG 40 A Varmetråder i bakruten
10 DCDC DE 40 A For beskyttelse av forskjellige kretser*
11 FAN GE 30 A Kjølevifte*
12 — — —
13 — — —
14 — — —
15 ENG.MAIN 40 A Motorens kontrollsystem
16 ABS/DSC M 50 A ABS, dynamisk stabilitetskontroll
17 50 A For beskyttelse av forskjellige kretser*
*Noen modeller.

6-61
Vedlikehold og pleie
Vedlikehold utført av eier
*1 Med xenonfusjons-frontlykter
*2 Med halogen-frontlykter
BESKRIVELSESIKRINGENS
KAPASITETBESKYTTET KOMPONENT
18 WIPER 20 A Vindusvisker og -spyler for frontrute
19 HEATER 40 A Klimaanlegg
20 DCDC REG 30 A For beskyttelse av forskjellige kretser*
21 ENGINE.IG1 7,5 A Motorens kontrollsystem
22 C/U IG1 15 A For beskyttelse av forskjellige kretser
23 H/L LOW L 15 A
Frontlys (venstre)
*1, frontlys nærlys (venstre)*2
24 H/L LOW R 15 A
Frontlys nærlys (høyre)*2
25 ENGINE3 15 A Motorens kontrollsystem
26 ENGINE2 15 A Motorens kontrollsystem
27 ENGINE1 15 A Motorens kontrollsystem
28 AT 15 A Kontrollsystem for gir-/drivakselsystem
29 H/CLEAN 20 A Frontlyktspyler*
30 A/C 7,5 A Klimaanlegg
31 AT PUMP 15 A Kontrollsystem for gir-/drivakselsystem*
32 STOP 10 A Bremselys, tåkelys bak*
33 R.WIPER 15 A Vindusvisker bak
34 H/L HI 20 A
Fjernlys
*2
35 HID R 15 A
Frontlys (høyre)*1
36 FOG 15 A Tåkelys foran*
37 7,5 A Motorens kontrollsystem
38 AUDIO2 7,5 A Stereoanlegg
39 GLOW SIG 5 A Motorens kontrollsystem*
40 METER2 7,5 A Instrumentpanel*
41 METER1 10 A Instrumentpanel
42 SRS1 7,5 A Kollisjonspute
43 BOSE 25 A
Modeller som er utstyrt med Bose
® Sound System*
44 AUDIO1 15 A Stereoanlegg
45 ABS/DSC S 30 A ABS, dynamisk stabilitetskontroll
46 FUEL PUMP 15 A Drivstoffsystem*
47 FUEL WARM 25 A Drivstoffvarmer*
48 TAIL 15 A Baklys, markeringslys, skiltlys
49 — — —
50 HAZARD 25 A Nødblinklys, blinklys
51 DRL 15 A —
52 R.OUTLET2 15 A Stikkontakter for tilbehør
53 HORN 15 A Horn
54 ROOM 15 A Taklys
*Noen modeller.

6-62
Vedlikehold og pleie
Vedlikehold utført av eier
Sikringsboks (venstre side)
BESKRIVELSESIKRINGENS
KAPASITETBESKYTTET KOMPONENT
1 P.SEAT D 30 A Elektrisk seteregulering*
2 P.WINDOW3 30 A Elektriske vinduer*
3 R.OUTLET3 15 A —
4 P.WINDOW2 25 A Elektriske vinduer
5 SRS2/ESCL 15 A Elektronisk rattlås
6 D.LOCK 25 A Elektriske dørlåser
7 SEAT WARM 20 A Setevarmer*
8 SOLTAK 10 A Soltak*
9 F.OUTLET 15 A Stikkontakter for tilbehør*
10 MIRROR 7,5 A Elektrisk speil
11 R.OUTLET1 15 A Stikkontakter for tilbehør
12 — — —
13 — — —
14 — — —
15 — — —
16 — — —
17 M.DEF 7,5 A Speildefroster*
18 — — —
19 — — —
*Noen modeller.

6-63
Vedlikehold og pleie
Vedlikehold utført av eier
BESKRIVELSESIKRINGENS
KAPASITETBESKYTTET KOMPONENT
20 AT IND 7,5 A Girskiftindikator, automatgir*
21 P.SEAT P 30 A —
*Noen modeller.
