2013 MAZDA MODEL CARROL 取扱説明書 (キャロル) (in Japanese)

8

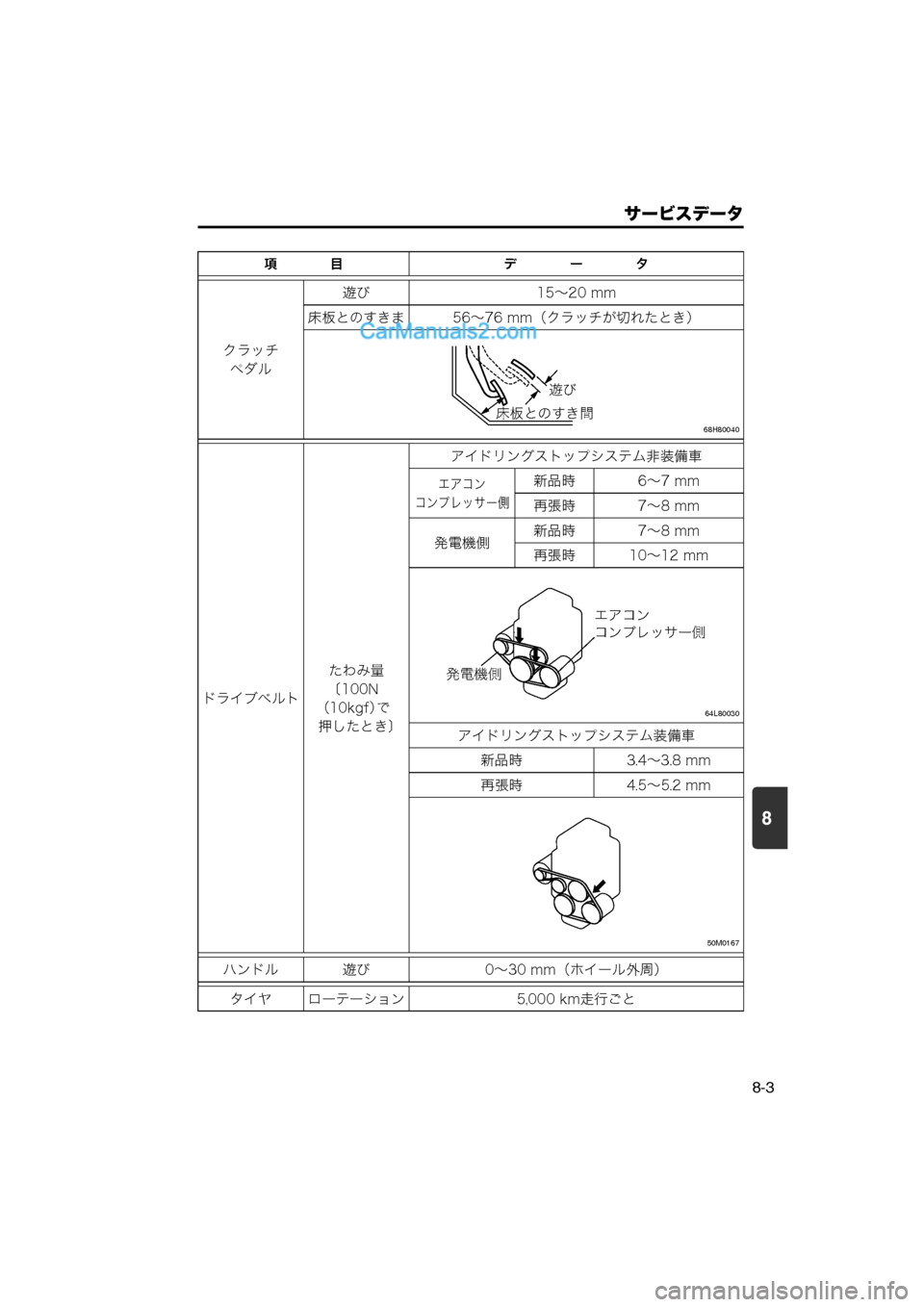

サービスデータ
8-3
項　　　　目デ　　　　ー　　　　タ
クラッチ
ペダル 遊び 15～20 mm
床板とのすきま 56～76 mm（クラッチが切れたとき）
68H80040
ドライブベルト たわみ量
〔100N
（10kgf） で
押したとき〕 アイドリングストップシステム非装備車
エアコン
コンプレッサー側新品時 6～7 mm
再張時 7～8 mm
発電機側 新品時 7～8 mm
再張時 10～12 mm
64L80030
アイドリングストップシステム装備車
新品時 3.4～3.8 mm
再張時 4.5～5.2 mm
50M0167
ハンドル 遊び 0～30 mm（ホイール外周）
タイヤ ローテーション 5,000 km走行ごと
F
ÂI;A, V
 Ö
aë rl}½
}½¡¶
000- 取扱説明書 .book 3
ページ ２０１３年５月２７日　月曜日　午後１時４８分

8
サービスデータ
8-4

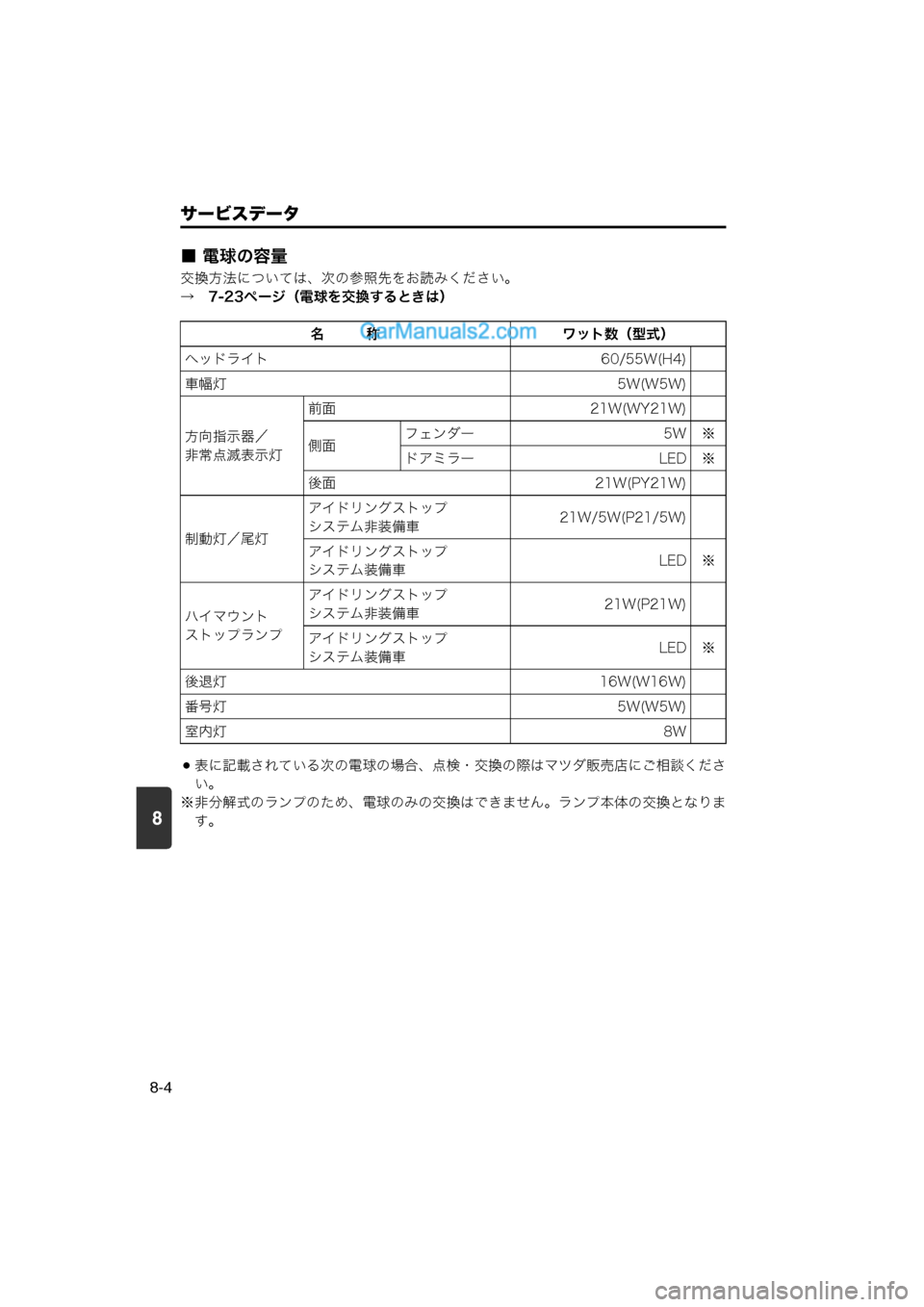

■ 電球の容量
交換方法については、次の参照先をお読みください。
→　7-23ページ（電球を交換するときは）
表に記載されている次の電球の場合、点検・交換の際はマツダ販売店にご相談ください。
※非分解式のランプのため、電球のみの交換はできません。ランプ本体の交換となりま す。 名　　　称 ワット数（型式）
ヘッドライト 60/55W(H4)
車幅灯 5W(W5W)
方向指示器／
非常点滅表示灯 前面 21W(WY21W)
側面
フェンダー 5W ※
ドアミラー LED ※
後面 21W(PY21W)
制動灯／尾灯 アイドリングストップ
システム非装備車
21W/5W(P21/5W)
アイドリングストップ
システム装備車 LED ※
ハイマウント
ストップランプ アイドリングストップ
システム非装備車
21W(P21W)
アイドリングストップ
システム装備車 LED ※
後退灯 16W(W16W)
番号灯 5W(W5W)
室内灯 8W
000- 取扱説明書 .book 4 ページ ２０１３年５月２７日　月曜日　午後１時４８分

8
サービスデータ
8-5

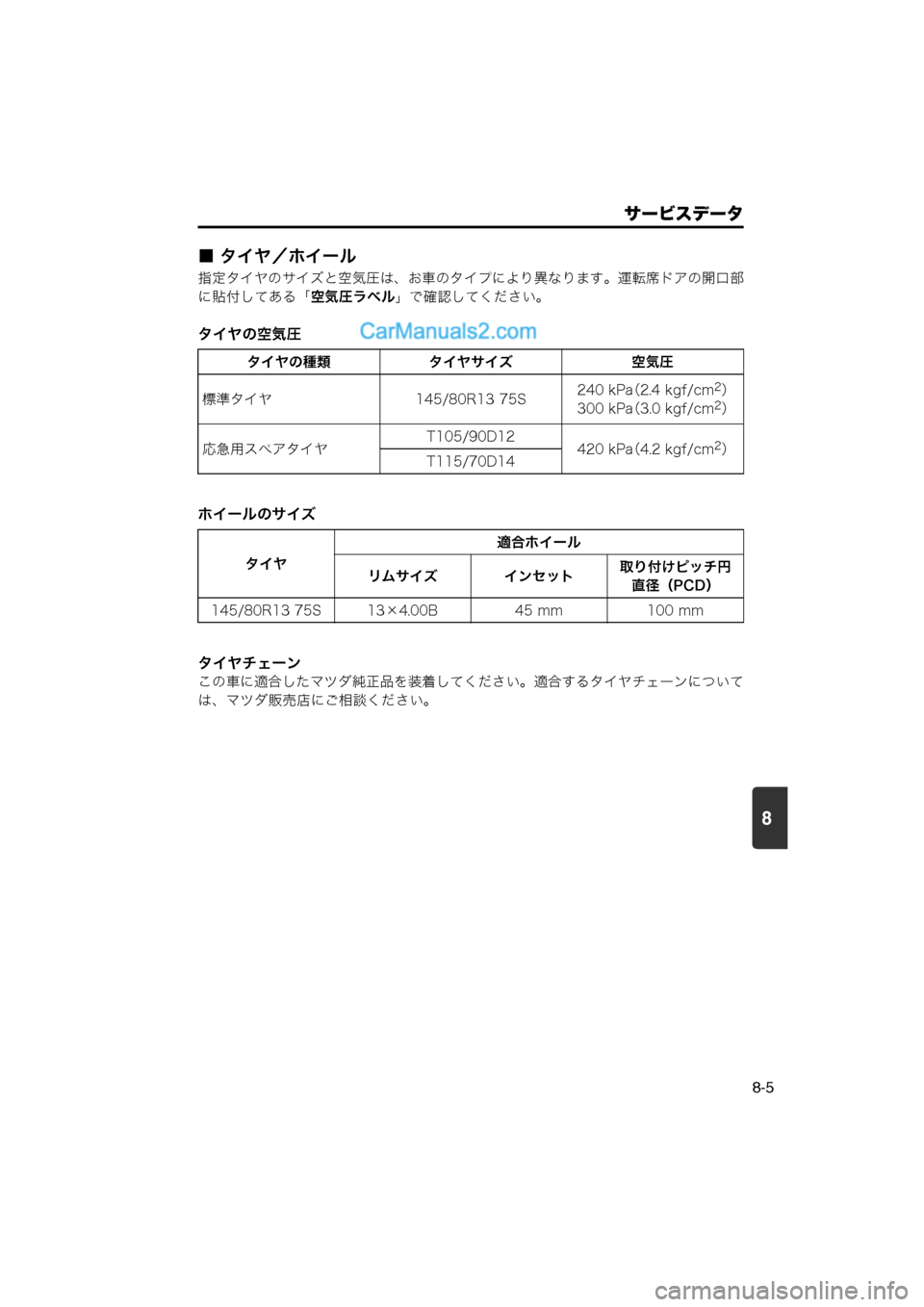

■ タイヤ／ホイール
指定タイヤのサイズと空気圧は、お車のタイプにより異なります。運転席ドアの開口部
に貼付してある「空気圧ラベル」で確認してください。
タイヤの空気圧
ホイールのサイズ
タイヤチェーン
この車に適合したマツダ純正品を装着してください。適合するタイヤチェーンについて
は、マツダ販売店にご相談ください。タイヤの種類 タイヤサイズ 空気圧
標準タイヤ 145/80R13 75S 240 kPa
（2.4 kgf/cm
2）
300 kPa （3.0 kgf/cm2）
応急用スペアタイヤ T105/90D12
420 kPa（4.2 kgf/cm
2）
T115/70D14
タイヤ 適合ホイール
リムサイズ インセット 取り付けピッチ円
直径（PCD）
145/80R13 75S 13×4.00B 45 mm 100 mm
000- 取扱説明書 .book 5 ページ ２０１３年５月２７日　月曜日　午後１時４８分

8
サービスデータ
8-6

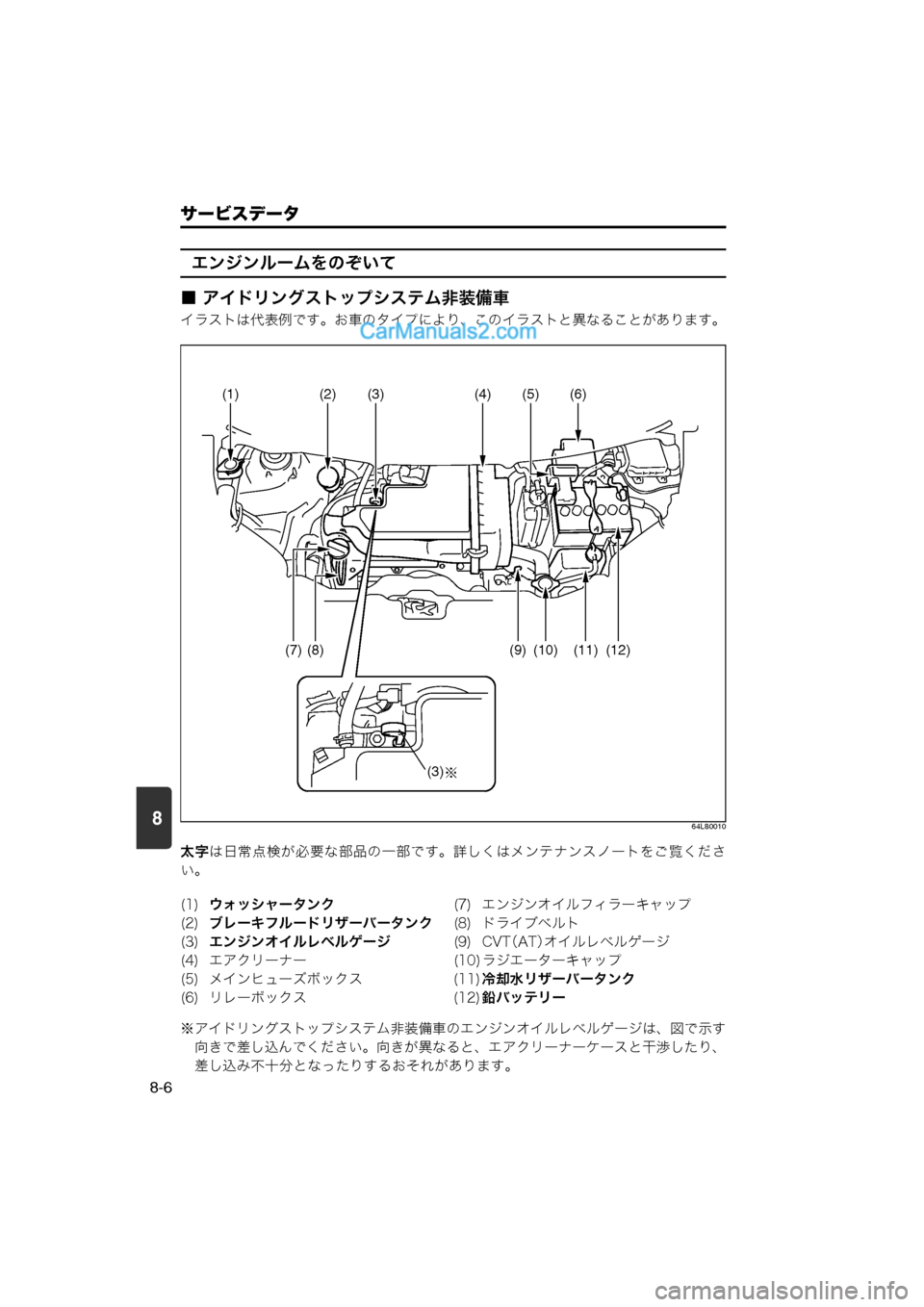

エンジンルームをのぞいて
■ アイドリングストップシステム非装備車
イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。
64L80010
太字 は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧くださ
い。
※アイドリングストップシステム非装備車のエンジンオイルレベルゲージは、図で示す 向きで差し込んでください。向きが異なると、エアクリーナーケースと干渉したり、
差し込み不十分となったりするおそれがあります。
(1)
ウォッシャータンク (7) エンジンオイルフィラーキャップ
(2) ブレーキフルードリザーバータンク (8) ドライブベルト
(3) エンジンオイルレベルゲージ (9) CVT（AT）オイルレベルゲージ
(4) エアクリーナー (10) ラジエーターキャップ
(5) メインヒューズボックス (11) 冷却水リザーバータンク
(6) リレーボックス (12) 鉛バッテリー
(2)(1)(3)(4)(5)(6)
(12)(11)(10)(9)
(7)
(3)

†
(8)
000- 取扱説明書 .book 6 ページ ２０１３年５月２７日　月曜日　午後１時４８分

8
サービスデータ
8-7

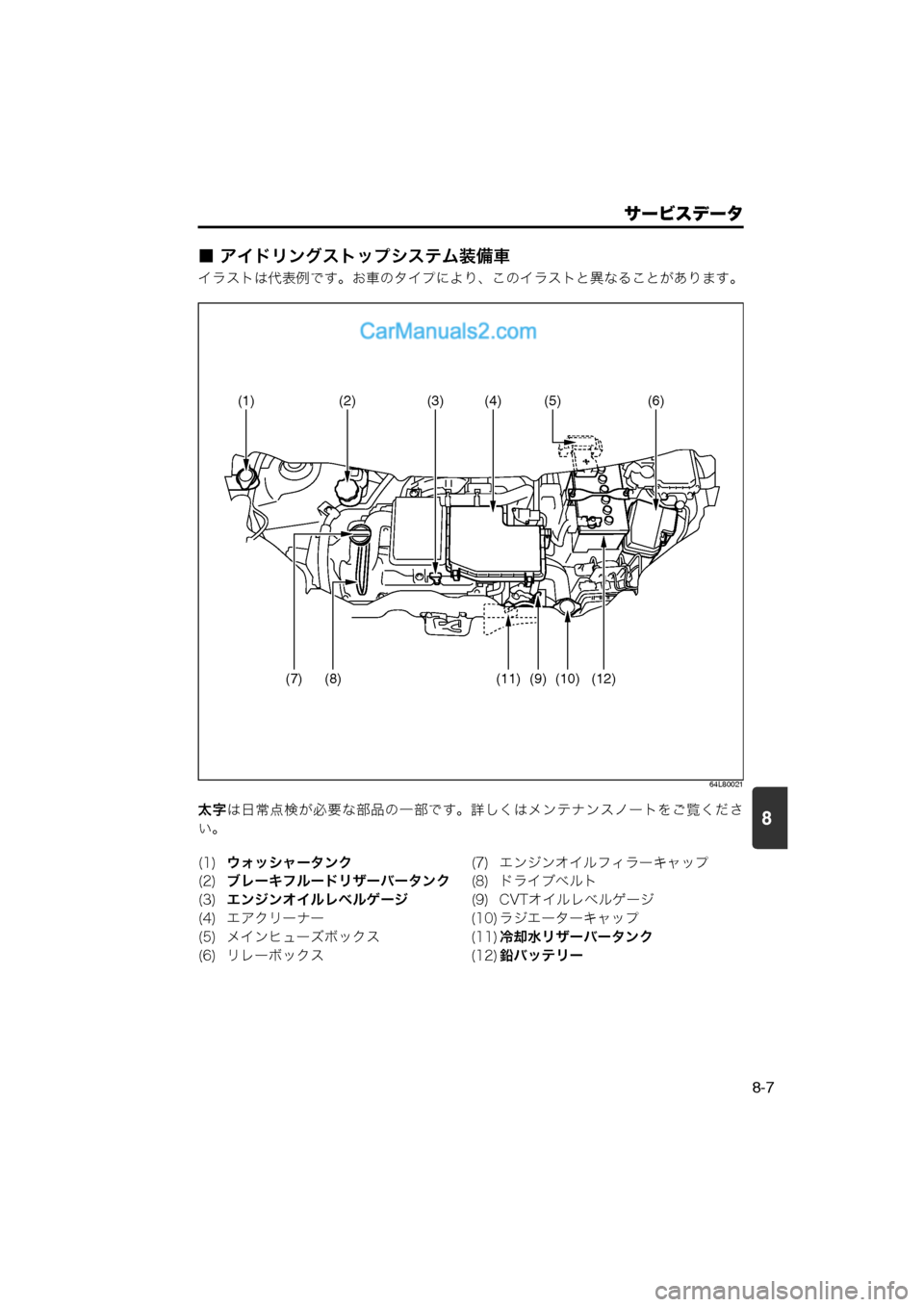

■ アイドリングストップシステム装備車
イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。
64L80021
太字は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧くださ
い。
(1) ウォッシャータンク (7) エンジンオイルフィラーキャップ
(2) ブレーキフルードリザーバータンク (8) ドライブベルト
(3) エンジンオイルレベルゲージ (9) CVTオイルレベルゲージ
(4) エアクリーナー (10) ラジエーターキャップ
(5) メインヒューズボックス (11)冷却水リザーバータンク
(6) リレーボックス (12)鉛バッテリー
(2)(1)(3)(4)(5)(6)
(12)(11)(10)(9)
(7)(8)
000- 取扱説明書 .book 7 ページ ２０１３年５月２７日　月曜日　午後１時４８分

8
サービスデータ
8-8

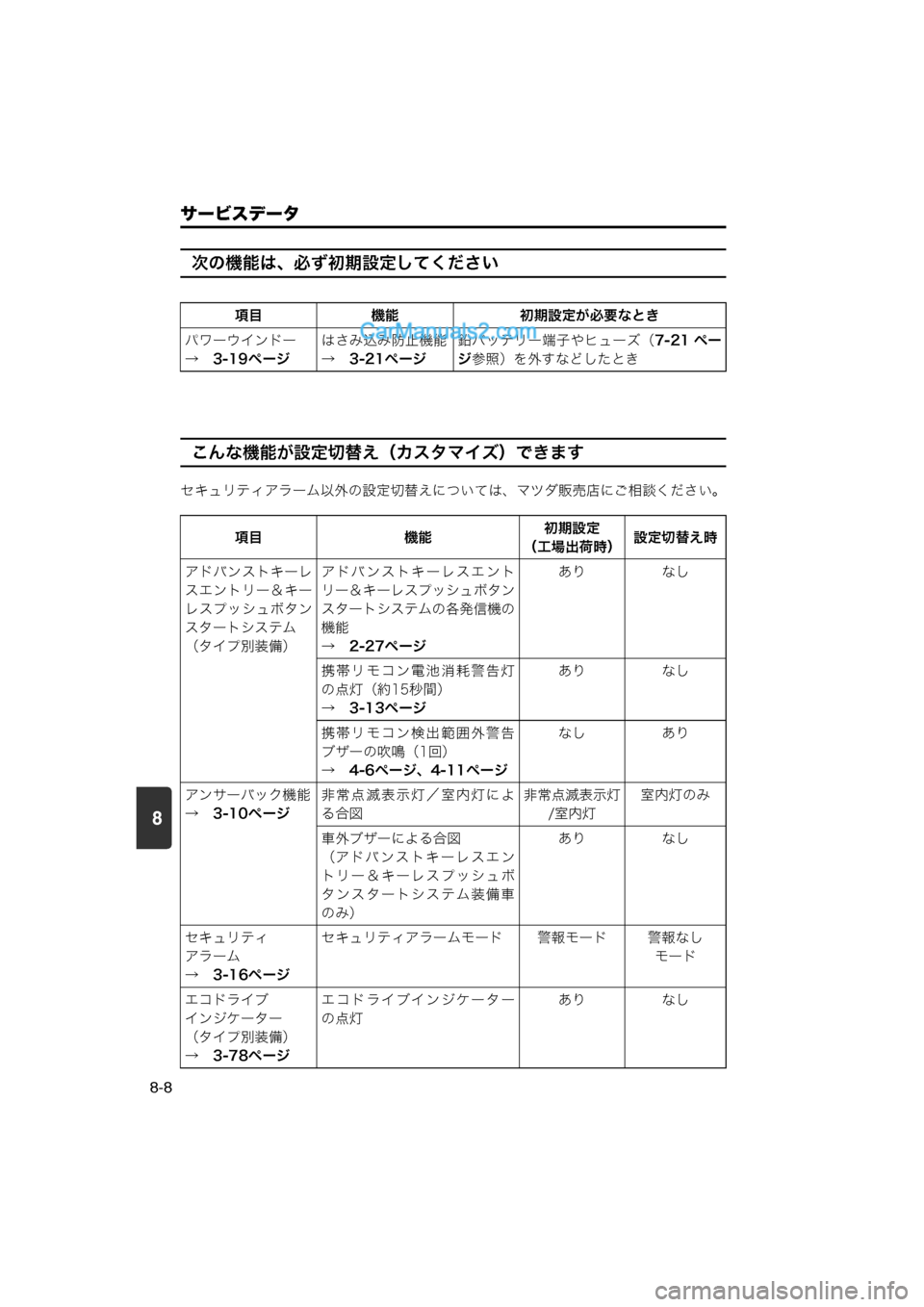

次の機能は、必ず初期設定してください
こんな機能が設定切替え（カスタマイズ）できます
セキュリティアラーム以外の設定切替えについては、マツダ販売店にご相談ください。項目
機能 初期設定が必要なとき
パワーウインドー
→　3-19ページ はさみ込み防止機能
→　3-21ページ鉛バッテリー端子やヒューズ（
7-21 ペー
ジ参照）を外すなどしたとき
項目 機能初期設定
（工場出荷時） 設定切替え時
アドバンストキーレ
スエントリー＆キー
レスプッシュボタン
スタートシステム
（タイプ別装備） アドバンストキーレスエント
リー＆キーレスプッシュボタン
スタートシステムの各発信機の
機能
→　2-27ページ あり
なし
携帯リモコン電池消耗警告灯
の点灯（約15秒間）
→　3-13ページ あり
なし
携帯リモコン検出範囲外警告
ブザーの吹鳴（1回）
→　4-6ページ、4-11ページ なし
あり
アンサーバック機能
→　3-10ページ 非常点滅表示灯／室内灯によ
る合図 非常点滅表示灯
/室内灯 室内灯のみ
車外ブザーによる合図
（アドバンストキーレスエン
トリー＆キーレスプッシュボ
タンスタートシステム装備車
のみ） あり
なし
セキュリティ
アラーム
→　3-16ページ セキュリティアラームモード 警報モード 警報なし
モード
エコドライブ
インジケーター
（タイプ別装備）
→　3-78ページ エコドライブインジケーター
の点灯
あり
なし
000- 取扱説明書 .book 8 ページ ２０１３年５月２７日　月曜日　午後１時４８分

8
サービスデータ

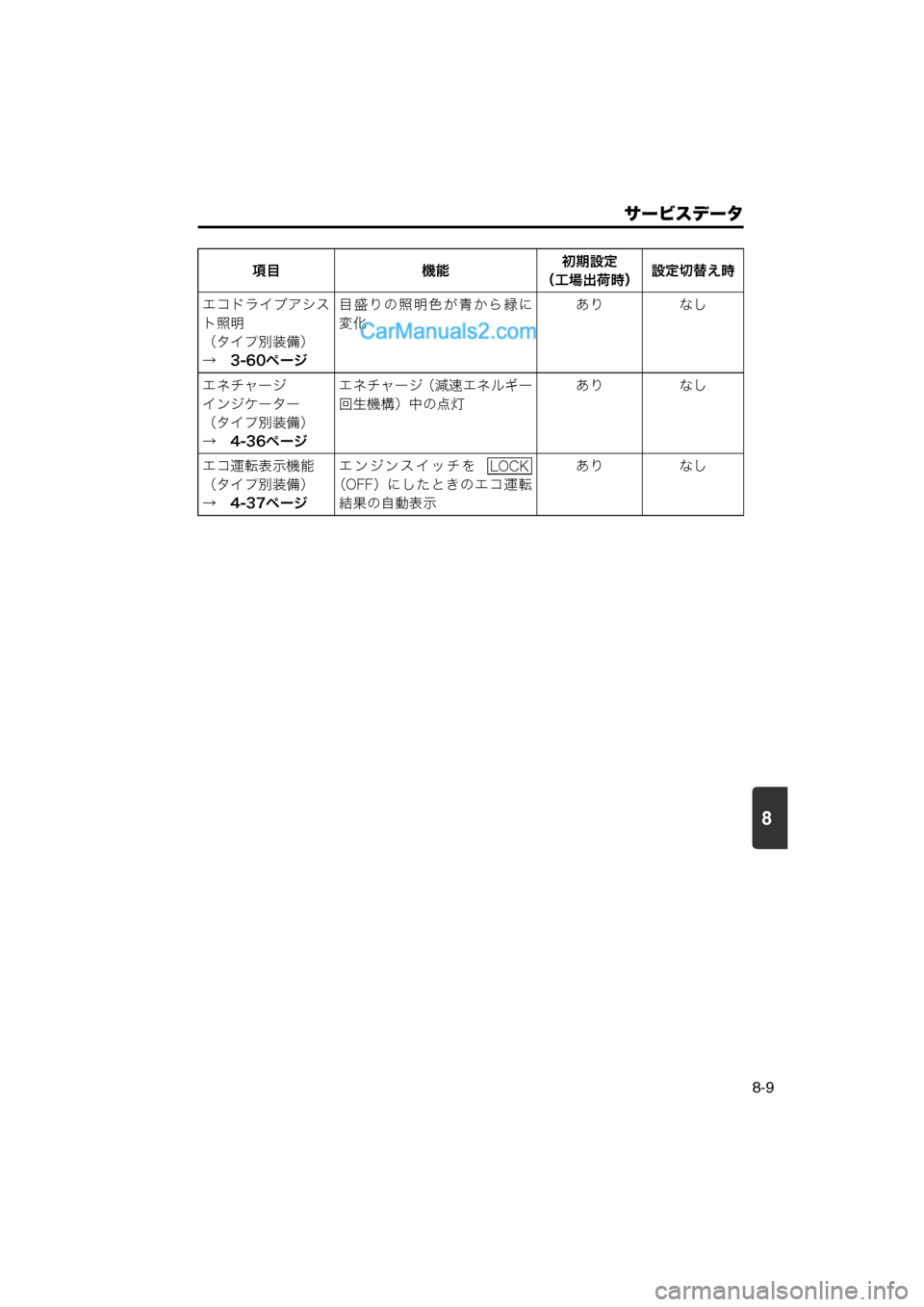

8-9
エコドライブアシス
ト照明
（タイプ別装備）
→　3-60ページ目盛りの照明色が青から緑に
変化
あり なし
エネチャージ
インジケーター
（タイプ別装備）
→　4-36ページ エネチャージ（減速エネルギー
回生機構）中の点灯
あり なし
エコ運転表示機能
（タイプ別装備）
→　4-37ページ エンジンスイッチを
（OFF）にしたときのエコ運転 結果の自動表示 あり なし
項目 機能
初期設定
（工場出荷時） 設定切替え時
LOCK
000- 取扱説明書 .book 9
ページ ２０１３年５月２７日　月曜日　午後１時４８分

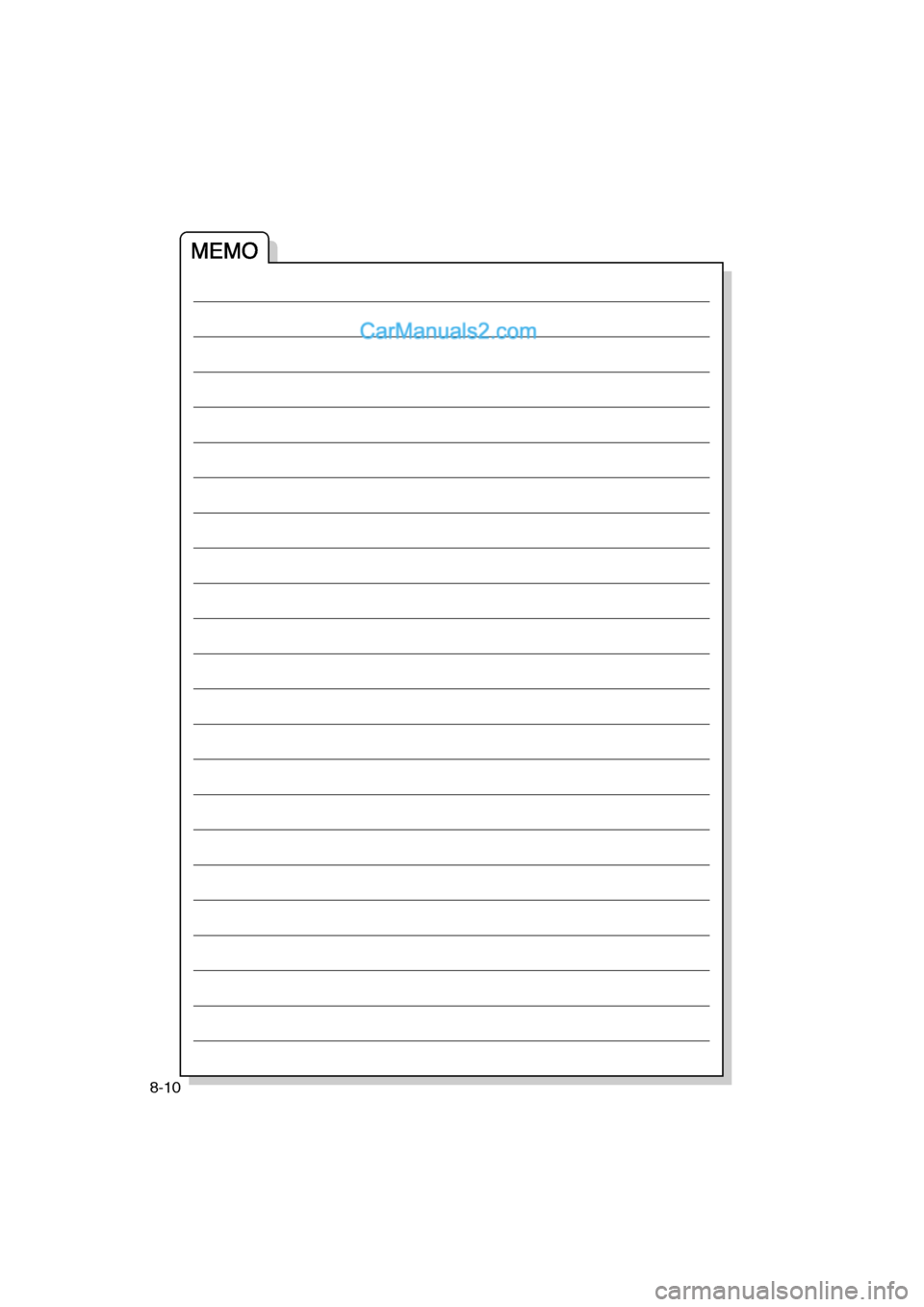

8-10
