2013 MAZDA MODEL CARROL 取扱説明書 (キャロル) (in Japanese)

1
クイックガイド/イラスト目次
1-13
（23）緑プッシュ表示灯
（アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車）
（24） オレンジACC表示灯
（アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車）
（25） オレンジIG ON表示灯
（アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車）
（26） ※ 緑アイドリングストップ表示灯
（タイプ別装備）
（27） ※ オレンジアイドリングストップシステムOFF表示灯
（タイプ別装備）
（28） 赤 セキュリティアラームインジケーター
（29） ※ 白エネチャージインジケーター
（タイプ別装備）
（30） ※ 緑エコドライブインジケーター
（タイプ別装備）
表示灯
色 表示灯名
000- 取扱説明書 .book 13 ページ ２０１３年５月２７日　月曜日　午後１時４８分

1
クイックガイド/イラスト目次
1-14

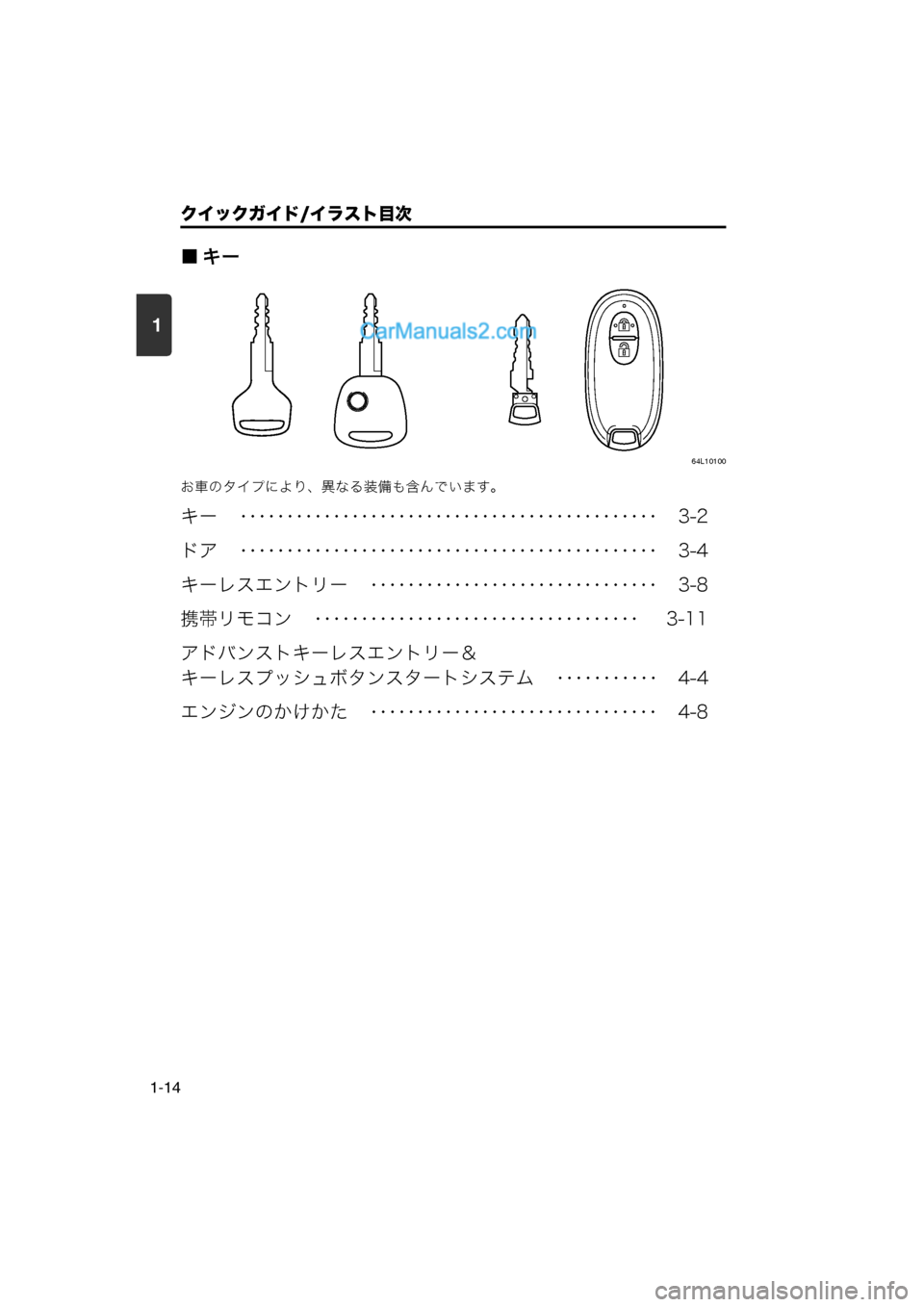

■キー
64L10100
お車のタイプにより、異なる装備も含んでいます。
キー　 ･････････････････････････････････････････････ 　3-2
ドア　 ･････････････････････････････････････････････ 　3-4
キーレスエントリー　 ･･･････････････････････････････ 　3-8
携帯リモコン　 ･･･････････････････････････････････ 　3-11
アドバンストキーレスエントリー＆
キーレスプッシュボタンスタートシステム　 ･･･････････ 　4-4
エンジンのかけかた　 ･･･････････････････････････････ 　4-8
000- 取扱説明書 .book 14 ページ ２０１３年５月２７日　月曜日　午後１時４８分

1
クイックガイド/イラスト目次
1-15

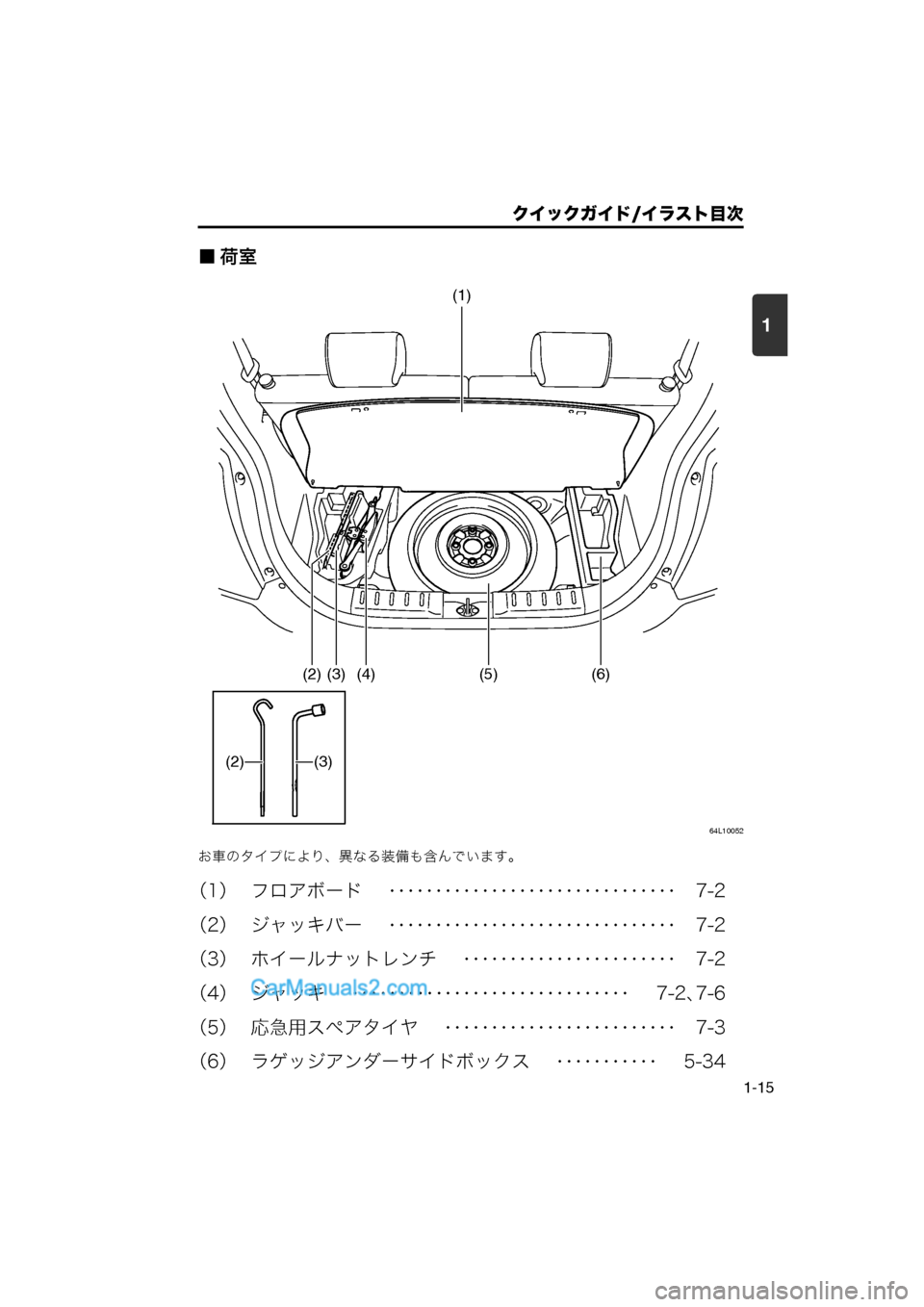

■荷室
64L10052
お車のタイプにより、異なる装備も含んでいます。
（1） フロアボード　 ･･･････････････････････････････　7-2
（2） ジャッキバー　 ･･･････････････････････････････　7-2
（3） ホイールナットレンチ　 ･･･････････････････････　7-2
（4） ジャッキ　 ･･････････････････････････････ 　7-2、7-6
（5） 応急用スペアタイヤ　 ･････････････････････････　7-3
（6） ラゲッジアンダーサイドボックス　 ･･･････････ 　5-34
(1)
(2)(3)(4)(5)(6)
(2) (3)
000- 取扱説明書 .book 15 ページ ２０１３年５月２７日　月曜日　午後１時４８分

1

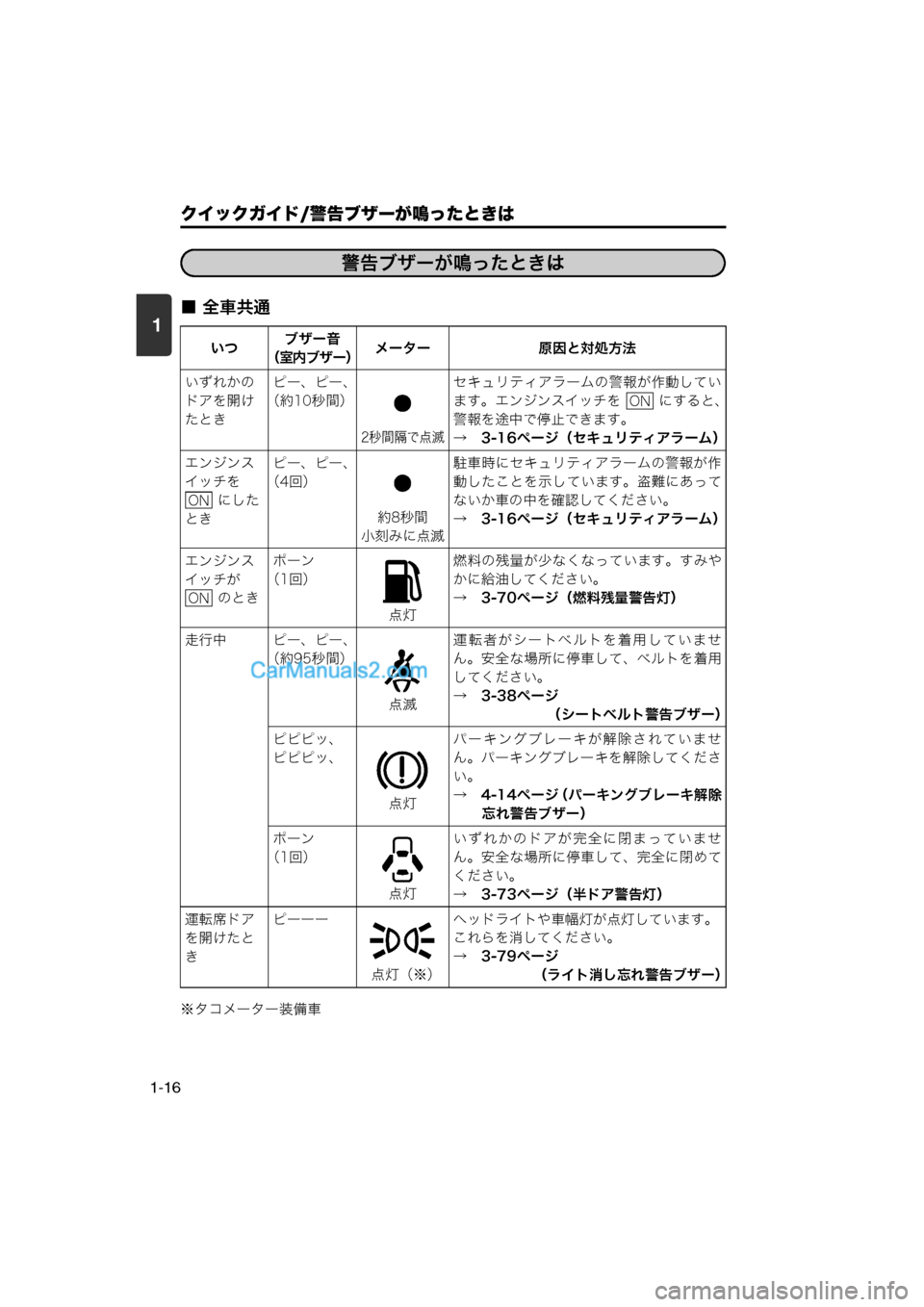

クイックガイド/警告ブザーが鳴ったときは
1-16
■ 全車共通
※タコメーター装備車いつ
ブザー音
（室内ブザー） メーター 原因と対処方法
いずれかの
ドアを開け
たとき ピー、ピー、
（約10秒間）
2秒間隔で点滅
セキュリティアラームの警報が作動してい
ます。エンジンスイッチを にすると、
警報を途中で停止できます。
→　3-16ページ（セキュリティアラーム）
エンジンス
イッチを にした
とき ピー、ピー、
（4回）
約8秒間
小刻みに点滅 駐車時にセキュリティアラームの警報が作
動したことを示しています。盗難にあって
ないか車の中を確認してください。
→　3-16ページ（セキュリティアラーム）
エンジンス
イッチが のとき ポーン
（1回）
点灯燃料の残量が少なくなっています。すみや
かに給油してください。
→　3-70ページ（燃料残量警告灯）
走行中 ピー、ピー、 （約95秒間）
点滅運転者がシートベルトを着用していませ
ん。安全な場所に停車して、ベルトを着用
してください。
→　3-38ページ
（シートベルト警告ブザー）
ピピピッ、
ピピピッ、
点灯パーキングブレーキが解除されていませ
ん。パーキングブレーキを解除してくださ
い。
→　4-14ページ
（パーキングブレーキ解除
忘れ警告ブザー）
ポーン
（1回）
点灯いずれかのドアが完全に閉まっていませ
ん。安全な場所に停車して、完全に閉めて
ください。
→　3-73ページ（半ドア警告灯）
運転席ドア
を開けたと
き ピーーー
点灯（※）ヘッドライトや車幅灯が点灯しています。
これらを消してください。
→　3-79ページ
（ライト消し忘れ警告ブザー）
警告ブザーが鳴ったときは
警告ブザーが鳴ったときは
ON
ON
ON
000- 取扱説明書 .book 16 ページ ２０１３年５月２７日　月曜日　午後１時４８分

1
クイックガイド/警告ブザーが鳴ったときは
1-17

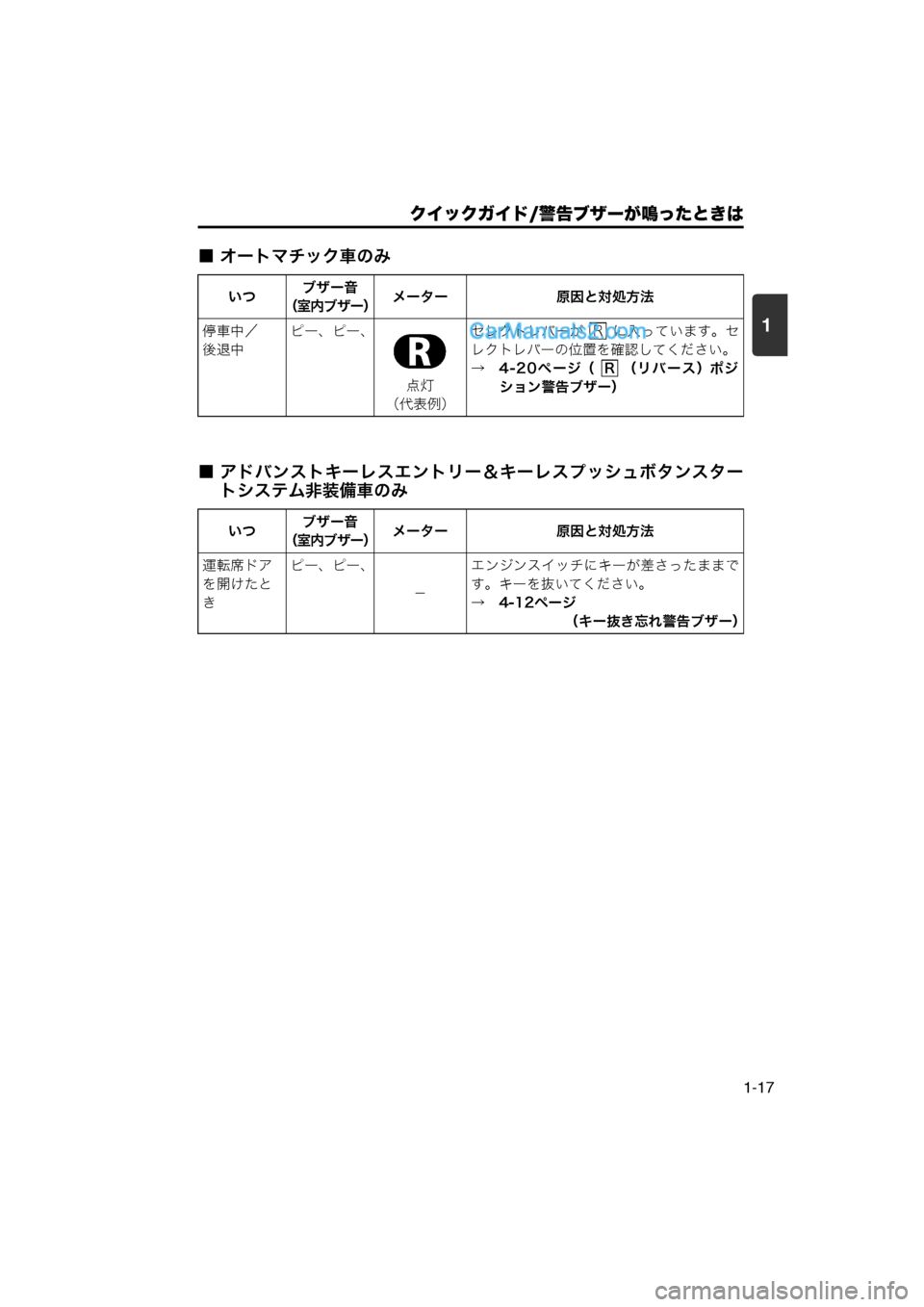

■ オートマチック車のみ
■ アドバンストキーレスエントリー＆キーレスプッシュボタンスタートシステム非装備車のみ
いつ ブザー音
（室内ブザー） メーター 原因と対処方法
停車中／
後退中 ピー、ピー、
点灯
（代表例） セレクトレバーが に入っています。セ
レクトレバーの位置を確認してください。
→　4-20ページ（ （リバース）ポジ
ション警告ブザー）
いつ ブザー音
（室内ブザー） メーター
原因と対処方法
運転席ドア
を開けたと
き ピー、ピー、
－エンジンスイッチにキーが差さったままで
す。キーを抜いてください。
→　4-12ページ
（キー抜き忘れ警告ブザー）
R
R
000- 取扱説明書 .book 17 ページ ２０１３年５月２７日　月曜日　午後１時４８分

1
クイックガイド/警告ブザーが鳴ったときは
1-18

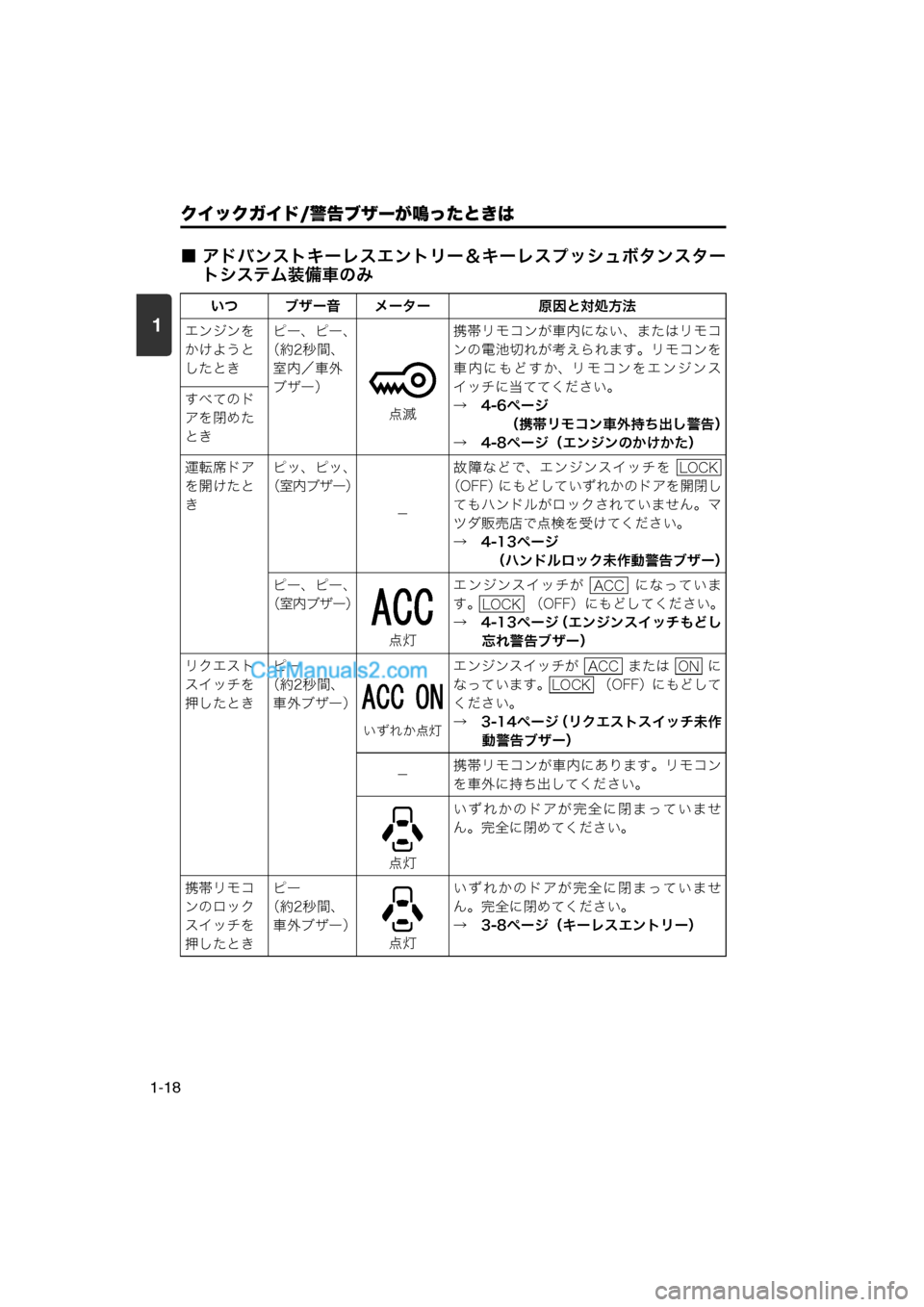

■ アドバンストキーレスエントリー＆キーレスプッシュボタンスタートシステム装備車のみ
いつ ブザー音 メーター 原因と対処方法
エンジンを
かけようと
したとき ピー、ピー、
（約2秒間、
室内／車外
ブザー）
点滅携帯リモコンが車内にない、またはリモコ
ンの電池切れが考えられます。リモコンを
車内にもどすか、リモコンをエンジンス
イッチに当ててください。
→　4-6ページ
（携帯リモコン車外持ち出し警告）
→　4-8ページ（エンジンのかけかた）
すべてのド
アを閉めた
とき
運転席ドア
を開けたと
き
ピッ、ピッ、
（室内ブザー）
－故障などで、エンジンスイッチを
（OFF）にもどしていずれかのドアを開閉し てもハンドルがロックされていません。マ
ツダ販売店で点検を受けてください。
→　4-13ページ （ハンドルロック未作動警告ブザー）
ピー、ピー、
（室内ブザー）
点灯エンジンスイッチが になっていま
す。
（OFF）にもどしてください。
→　4-13ページ （エンジンスイッチもどし
忘れ警告ブザー）
リクエスト
スイッチを
押したとき ピー
（約2秒間、 車外ブザー）
いずれか点灯
エンジンスイッチが または に
なっています。 （OFF）にもどして
ください。
→　3-14ページ （リクエストスイッチ未作
動警告ブザー）
－ 携帯リモコンが車内にあります。リモコン
を車外に持ち出してください。
点灯 いずれかのドアが完全に閉まっていませ
ん。完全に閉めてください。
携帯リモコ
ンのロック
スイッチを
押したとき ピー
（約2秒間、 車外ブザー） 点灯いずれかのドアが完全に閉まっていませ
ん。完全に閉めてください。
→　3-8ページ（キーレスエントリー）
LOCK
ACC
LOCK
ACCON
LOCK
000- 取扱説明書 .book 18 ページ ２０１３年５月２７日　月曜日　午後１時４８分

1
クイックガイド/警告ブザーが鳴ったときは
1-19
■ アイドリングストップシステム装備車のみ
→　4-28ページ（アイドリングストップシステム）
※エンスト状態になると、上記以外にも次の警告灯が点灯します。・エンジン警告灯、パワーステアリング警告灯、油圧警告灯、充電警告灯
→　1-10ページ（警告灯・表示灯） いつ
ブザー音
（室内ブザー）メーター
原因と対処方法
エンジンの
自動停止中 ピー、ピー、
－ボンネットを開けたため、エンスト状態
（※）になりました。エンジンを再始動する ときは、次の手順で対処してください。
①パーキングブレーキをしっかりとかけ、 セレクトレバーを に入れます。
②ボンネットを完全に閉めます。
③エンジンスイッチを操作して再始動しま す。
→　4-8ページ（エンジンのかけかた）
ピー、ピー、
（約5秒間）
いずれか点灯次のいずれかの操作をしたため、エンジン
が自動で再始動しました。
運転席シートベルトを外す
運転席ドアを開ける
発進する前に、ドアを閉め、シートベルト
を着用してください。また、車外に出ると
きは、事前に次の手順を実施してください。
①パーキングブレーキをしっかりとかけ、 セレクトレバーを に入れます。
②長時間停車するときや車から離れるとき は、エンジンスイッチを操作してエンジ
ンを停止します。
→　4-11ページ
（エンジンを止めるときは）
P
P
000- 取扱説明書 .book 19 ページ ２０１３年５月２７日　月曜日　午後１時４８分

1-20
000- 取扱説明書 .book 20 ページ ２０１３年５月２７日　月曜日　午後１時４８分
