2013 MAZDA MODEL CARROL 取扱説明書 (キャロル) (in Japanese)

運転するときは/アイドリングストップシステム
4-35
4

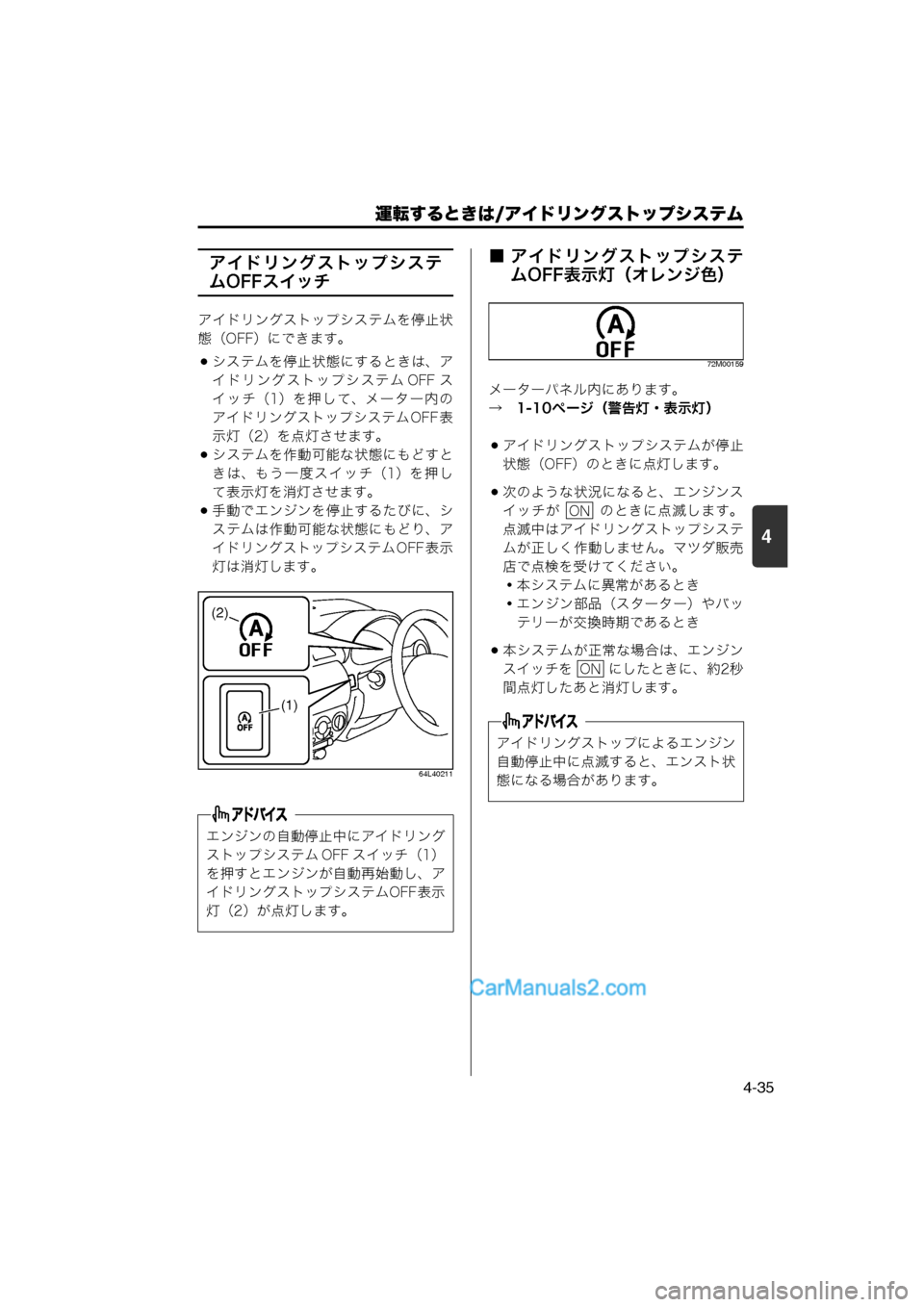

アイドリングストップシステ
ムOFFスイッチ
アイドリングストップシステムを停止状
態（OFF）にできます。
システムを停止状態にするときは、ア
イドリングストップシステム OFF ス
イ ッ チ（1）を 押 し て、メ ー タ ー 内 の
アイドリングストップシステム OFF 表
示灯（2）を点灯させます。
システムを作動可能な状態にもどすと
きは、もう一度スイッチ（1）を押し
て表示灯を消灯させます。
手動でエンジンを停止するたびに、シ ステムは作動可能な状態にもどり、ア
イドリングストップシステム OFF 表示
灯は消灯します。
64L40211
■ アイドリングストップシステ ムOFF表示灯（オレンジ色）
72M00159
メーターパネル内にあります。
→　1-10ページ（警告灯・表示灯）
アイドリングストップシステムが停止
状態（OFF）のときに点灯します。
次のような状況になると、エンジンス
イッチが のときに点滅します。
点滅中はアイドリングストップシステ
ムが正しく作動しません。マツダ販売
店で点検を受けてください。
・本システムに異常があるとき
・エンジン部品（スターター）やバッ
テリーが交換時期であるとき
本システムが正常な場合は、エンジン
スイッチを にしたときに、約2秒
間点灯したあと消灯します。
エンジンの自動停止中にアイドリング
ストップシステム OFF スイッチ（1）
を押すとエンジンが自動再始動し、ア
イドリングストップシステムOFF表示
灯（2）が点灯します。
(2)
(1)
アイドリングストップによるエンジン
自動停止中に点滅すると、エンスト状
態になる場合があります。
ON
ON
000- 取扱説明書 .book 35 ページ ２０１３年５月２７日　月曜日　午後１時４８分

4
運転するときは/アイドリングストップシステム
4-36

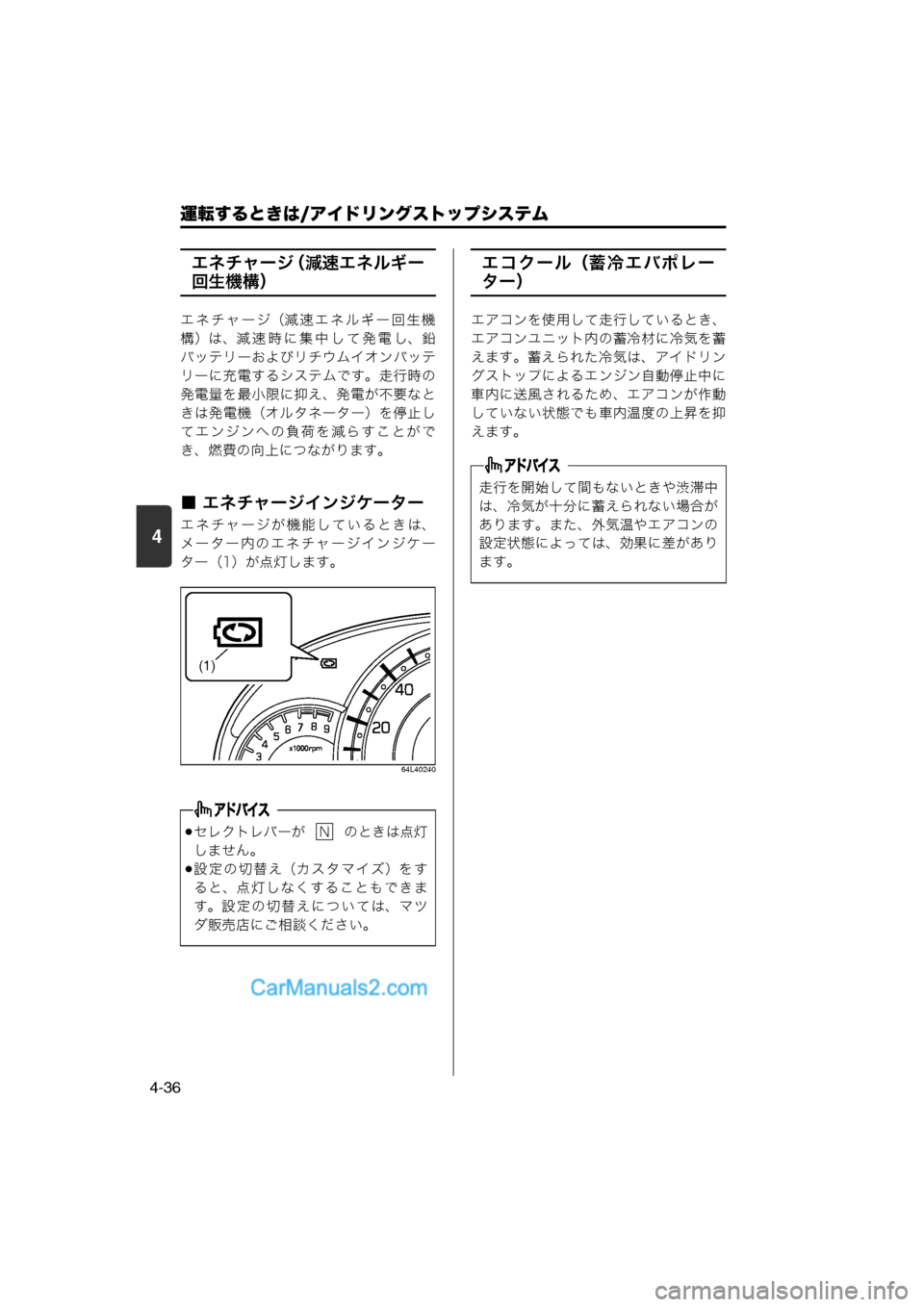

エネチャージ（減速エネルギー
回生機構）
エネチャージ（減速エネルギー回生機
構）は、減速時に集中して発電し、鉛
バッテリーおよびリチウムイオンバッテ
リーに充電するシステムです。走行時の
発電量を最小限に抑え、発電が不要なと
きは発電機（オルタネーター）を停止し
てエンジンへの負荷を減らすことがで
き、燃費の向上につながります。
■ エネチャージインジケーター
エネチャージが機能しているときは、
メーター内のエネチャージインジケー
ター（1）が点灯します。
64L40240
エコクール（蓄冷エバポレー
ター）
エアコンを使用して走行しているとき、
エアコンユニット内の蓄冷材に冷気を蓄
えます。蓄えられた冷気は、アイドリン
グストップによるエンジン自動停止中に
車内に送風されるため、エアコンが作動 していない状態でも車内温度の上昇を抑
えます。
セレクトレバーが のときは点灯
しません。
設定の切替え（カスタマイズ）をすると、点灯しなくすることもできま
す。設定の切替えについては、マツ
ダ販売店にご相談ください。
(1)
N
走行を開始して間もないときや渋滞中は、冷気が十分に蓄えられない場合が
あります。また、外気温やエアコンの
設定状態によっては、効果に差があり
ます。
000- 取扱説明書 .book 36 ページ ２０１３年５月２７日　月曜日　午後１時４８分

運転するときは/アイドリングストップシステム
4-37
4

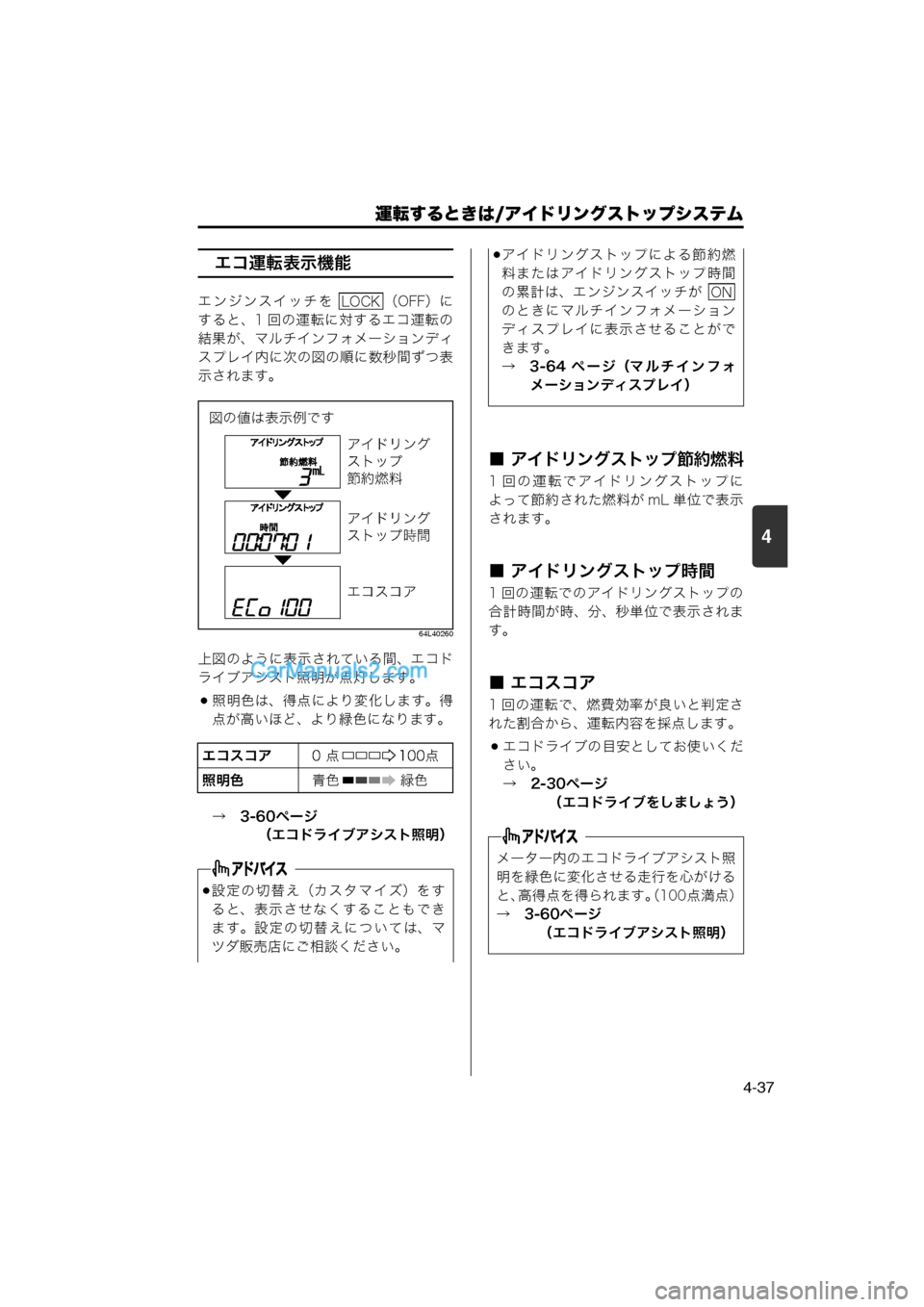

エコ運転表示機能
エンジンスイッチを （OFF）に
すると、1 回の運転に対するエコ運転の
結果が、マルチインフォメーションディ
スプレイ内に次の図の順に数秒間ずつ表
示されます。
64L40260
上図のように表示されている間、エコド
ライブアシスト照明が点灯します。
照明色は、得点により変化します。得
点が高いほど、より緑色になります。→　3-60ページ （エコドライブアシスト照明）
■ アイドリングストップ節約燃料
1 回の運転でアイドリングストップに
よって節約された燃料が mL 単位で表示
されます。
■ アイドリングストップ時間
1 回の運転でのアイドリングストップの
合計時間が時、分、秒単位で表示されます。
■ エコスコア
1 回の運転で、燃費効率が良いと判定された割合から、運転内容を採点します。
エコドライブの目安としてお使いくだ
さい。
→　2-30ページ （エコドライブをしましょう）
設定の切替え（カスタマイズ）をすると、表示させなくすることもでき
ます。設定の切替えについては、マ
ツダ販売店にご相談ください。
LOCK
ln“´½z
ƒ’
®–s
ln“´½z
ƒ’
r}ƒ}l
図の値は表示例です
r}ƒ}l °
ý_

4
運転するときは/アイドリングストップシステム
4-38
ヒルホールドコントロールは、急な上り
坂での発進時に、ブレーキペダルからア
クセルペダルへの踏み替えの間に車が後
退することを一時的に（約 2 秒間）防
ぎ、スムーズな発進を補助するシステム
です。
ヒルホールドコントロールは、坂道で
車を停止させるシステムではありませ ん。
本システムに異常があると、メーター
内の次の警告灯が点灯し、ヒルホールドコントロールが作動しない場合があ
ります。また、アイドリングストップ
システムが作動しません。マツダ販売
店で点検を受けてください。
・ ブレーキシステム警告灯（オレンジ
色）
→　3-68ページ （警告灯・表示灯の見かた）
64L40270
ヒルホールドコントロール
タイプ別装備常に周囲の状況を確認して、必要に
応じてブレーキペダルを操作して安
全運転に努めてください。ヒルホー
ルドコントロールによる制御には限
界があります。
極端に急な坂道、凍結路、泥道を上
るときや、積載重量によっては、発
進時に車両が後退する場合がありま
す。
ブレーキペダルから足を離したら、
すみやかに発進操作を行なってくだ
さい。ブレーキペダルから足を離し
たまま 2 秒以上たつとヒルホールド
コントロールが解除されるため、勾
配によっては自重で坂道を下り、思
わぬ事故につながるおそれがありま
す。また、エンストしてブレーキを
踏むときに強い力が必要になった
り、ハンドルが重くなったりして思
わぬ事故や故障の原因となるおそれ
があります。
4.fm 38 ページ ２０１３年５月２７ 日　月曜日　午後５時３分

運転するときは/アイドリングストップシステム
4-39
4

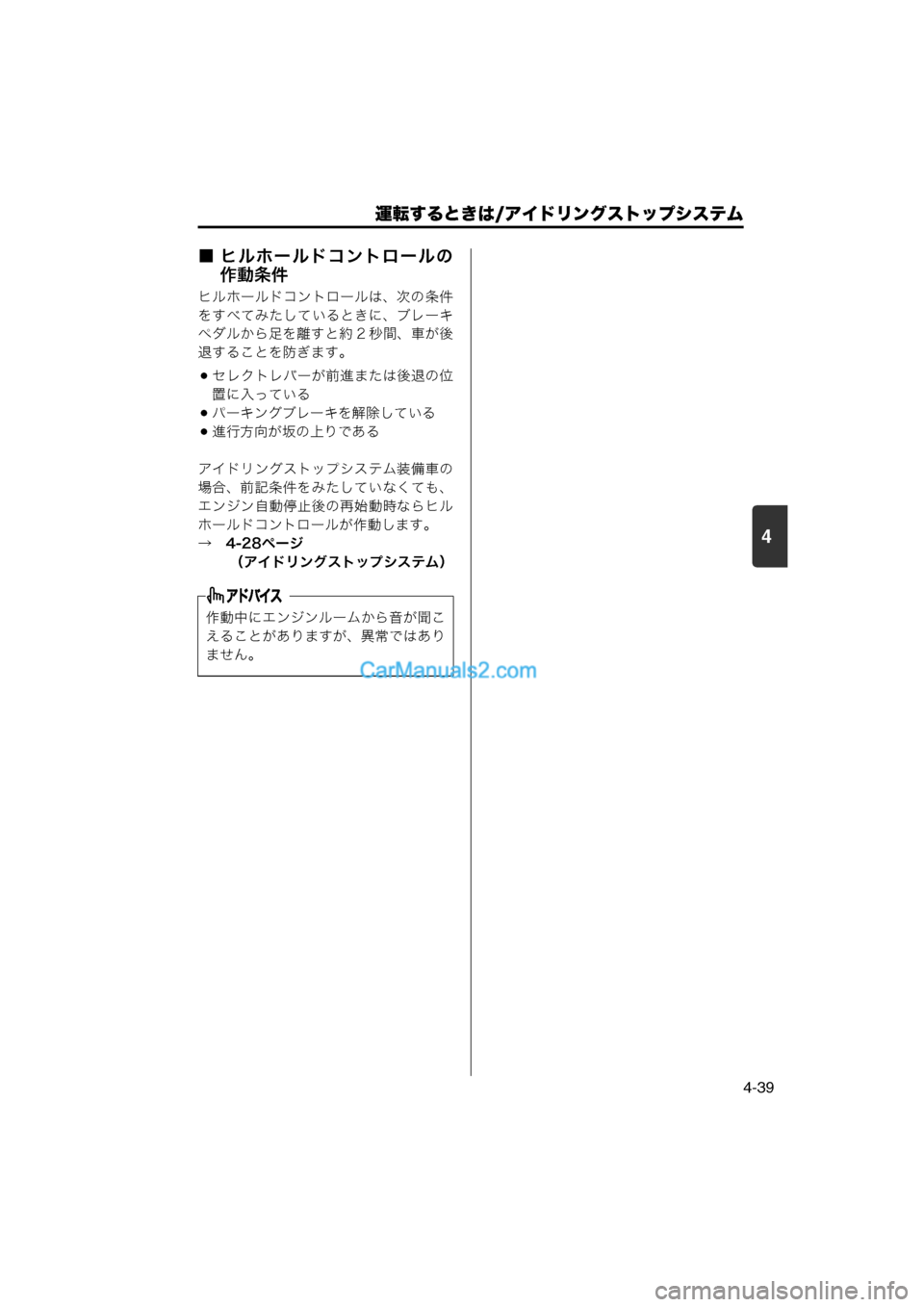

■ ヒルホールドコントロールの作動条件
ヒルホールドコントロールは、次の条件
をすべてみたしているときに、ブレーキ
ペダルから足を離すと約 2 秒間、車が後
退することを防ぎます。
セレクトレバーが前進または後退の位
置に入っている
パーキングブレーキを解除している
進行方向が坂の上りである
アイドリングストップシステム装備車の
場合、前記条件をみたしていなくても、
エンジン自動停止後の再始動時ならヒル
ホールドコントロールが作動します。
→　4-28ページ （アイドリングストップシステム）
作動中にエンジンルームから音が聞こ
えることがありますが、異常ではあり
ません。
000- 取扱説明書 .book 39 ページ ２０１３年５月２７日　月曜日　午後１時４８分

4-40
000- 取扱説明書 .book 40 ページ ２０１３年５月２７日　月曜日　午後１時４８分

5
装備の取扱い
5-1

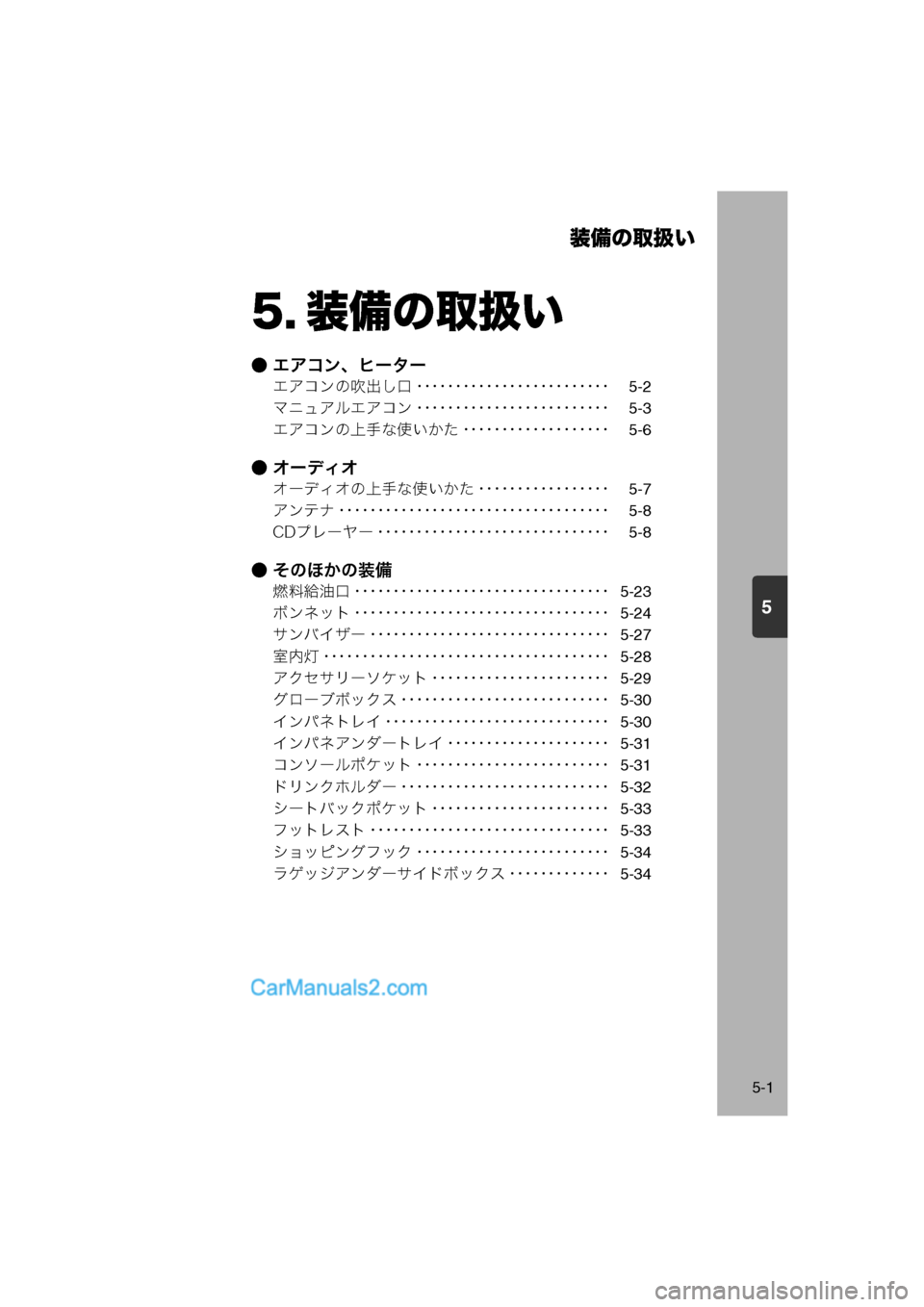

5. 装備の取扱い
● エアコン、ヒーター
エアコンの吹出し口 ･････････････････････････5-2
マニュアルエアコン ･････････････････････････ 5-3
エアコンの上手な使いかた ･･･････････････････ 5-6
● オーディオ
オーディオの上手な使いかた ･････････････････5-7
アンテナ ･･･････････････････････････････････ 5-8
CDプレーヤー ･･････････････････････････････ 5-8
● そのほかの装備
燃料給油口 ･････････････････････････････････5-23
ボンネット ･････････････････････････････････ 5-24
サンバイザー ･･･････････････････････････････ 5-27
室内灯 ･････････････････････････････････････ 5-28
アクセサリーソケット ･･･････････････････････ 5-29
グローブボックス ･･･････････････････････････ 5-30
インパネトレイ ･････････････････････････････ 5-30
インパネアンダートレイ ･････････････････････ 5-31
コンソールポケット ･････････････････････････ 5-31
ドリンクホルダー ･･･････････････････････････ 5-32
シートバックポケット ･･･････････････････････ 5-33
フットレスト ･･･････････････････････････････ 5-33
ショッピングフック ･････････････････････････ 5-34
ラゲッジアンダーサイドボックス ･････････････ 5-34
000- 取扱説明書 .book 1 ページ ２０１３年５月２７日　月曜日　午後１時４８分

5
装備の取扱い/エアコン、ヒーター
5-2
64L50011

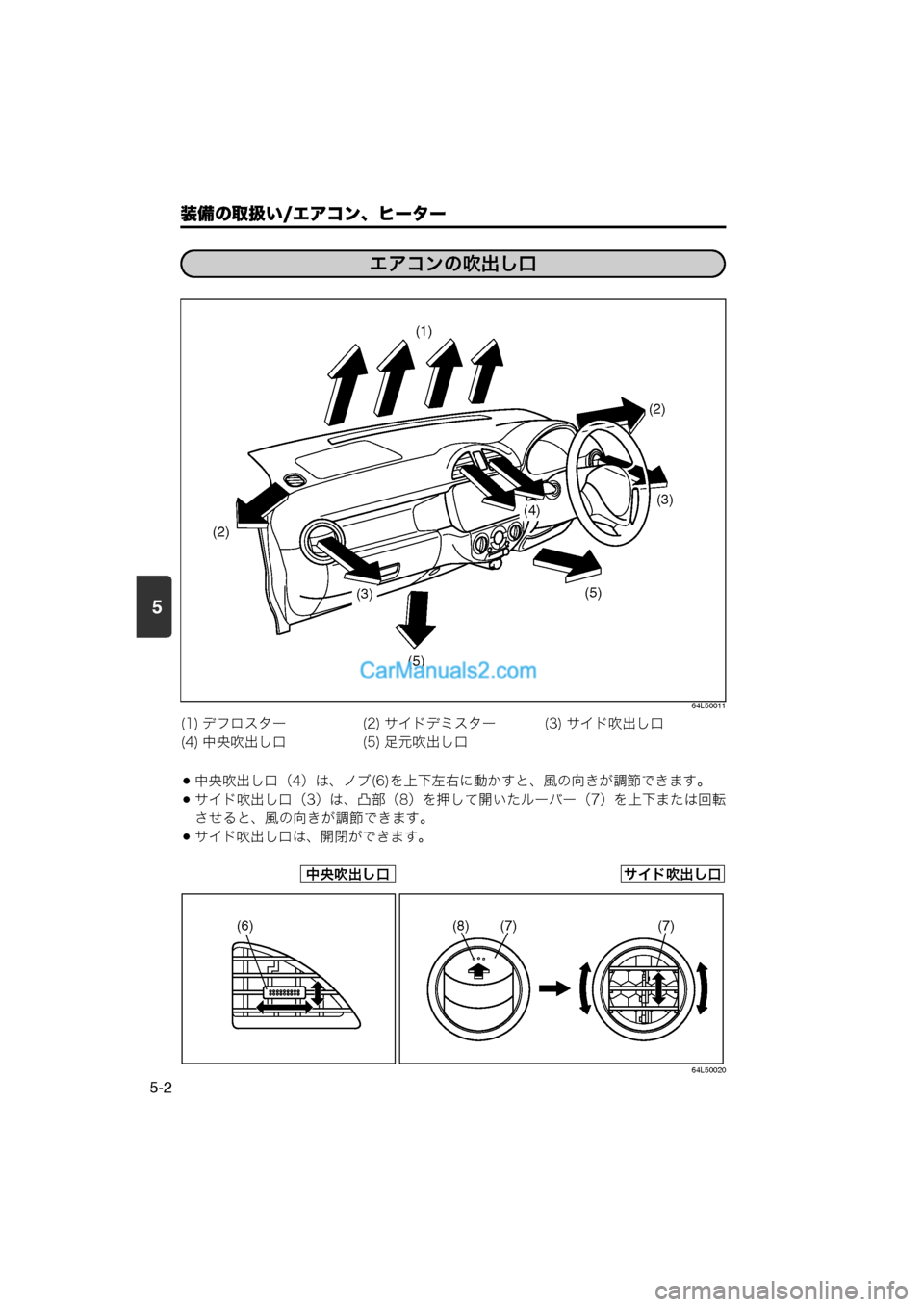

中央吹出し口（4）は、ノブ(6)を上下左右に動かすと、風の向きが調節できます。
サイド吹出し口（3）は、凸部（8）を押して開いたルーバー（7）を上下または回転
させると、風の向きが調節できます。
サイド吹出し口は、開閉ができます。
64L50020
(1) デフロスター (2) サイドデミスター (3) サイド吹出し口
(4) 中央吹出し口 (5) 足元吹出し口
エアコン、ヒーター
エアコンの吹出し口
(1)
(3)
(2) (2)
(5)
(5)
(3) (4)
中央吹出し口サイド吹出し口
(8)(7)(7)(6)
000- 取扱説明書 .book 2
ページ ２０１３年５月２７日　月曜日　午後１時４８分
