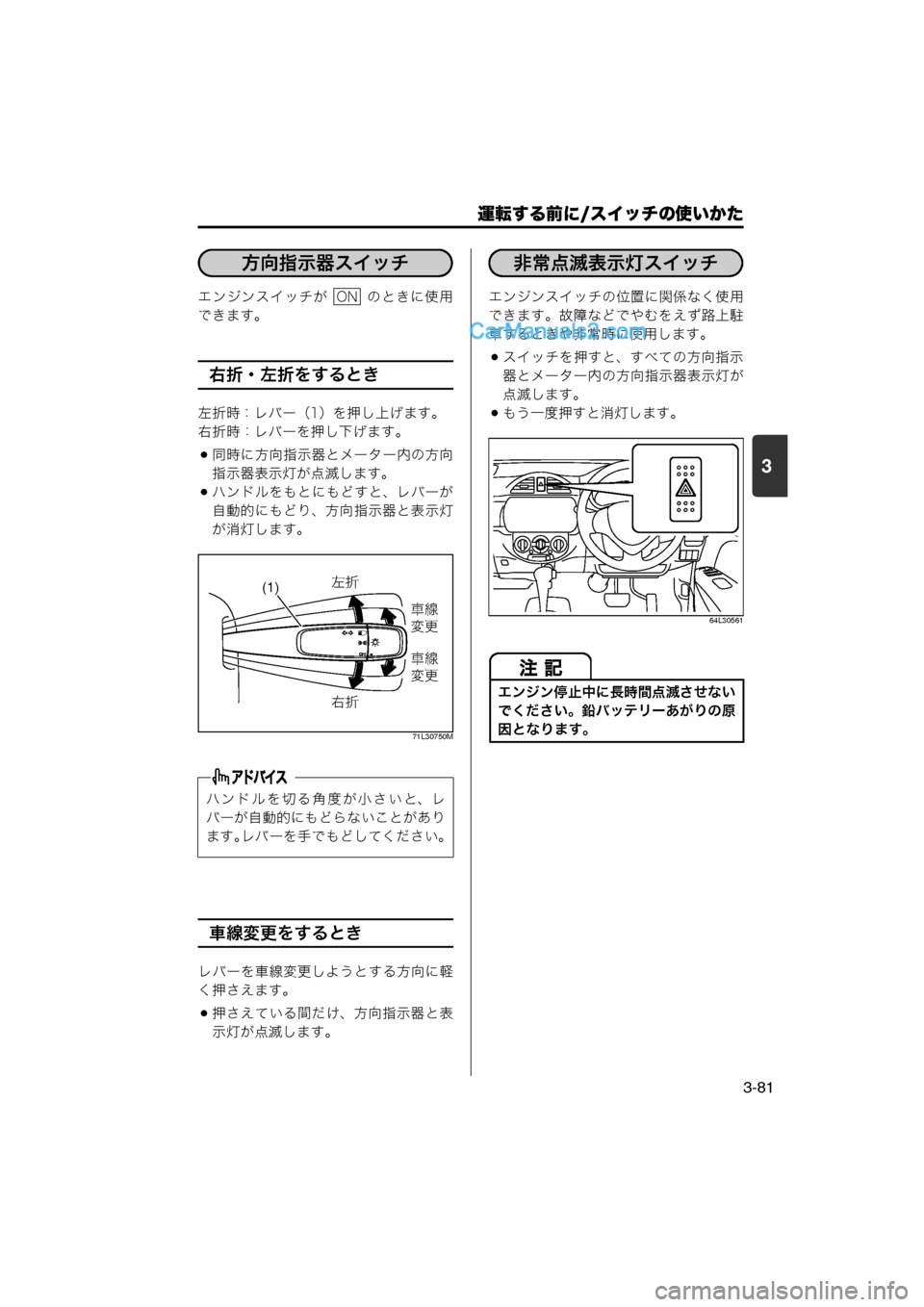

2013 MAZDA MODEL CARROL 取扱説明書 (キャロル) (in Japanese)

運転する前に/スイッチの使いかた
3-81
3
エンジンスイッチが のときに使用
できます。
右折・左折をするとき
左折時：レバー（1）を押し上げます。
右折時：レバーを押し下げます。
同時に方向指示器とメーター内の方向
指示器表示灯が点滅します。
ハンドルをもとにもどすと、レバーが
自動的にもどり、方向指示器と表示灯 が消灯します。
71L30750M
車線変更をするとき
レバーを車線変更しようとする方向に軽
く押さえます。
押さえている間だけ、方向指示器と表
示灯が点滅します。 エンジンスイッチの位置に関係なく使用
できます。故障などでやむをえず路上駐
車するときや非常時に使用します。
スイッチを押すと、すべての方向指示
器とメーター内の方向指示器表示灯が
点滅します。
もう一度押すと消灯します。
64L30561
ハンドルを切る角度が小さいと、レ
バーが自動的にもどらないことがあり
ます。 レバーを手でもどしてください。
方向指示器スイッチ
ON
(1)
x
n
x ~w
ðÿ ~w
ðÿ
エンジン停止中に長時間点滅させない
でください。鉛バッテリーあがりの原
因となります。
非常点滅表示灯スイッチ
000- 取扱説明書 .book 81 ページ ２０１３年５月２７日　月曜日　午後１時４８分

運転する前に/スイッチの使いかた
3-82
3
エンジンスイッチが のときに使用
できます。
■ 積雪などでワイパーが作動中に停止したときは
ワイパーに大きな負荷がかかる状態が続
くと、ワイパーモーターを保護するため
にブレーカーが作動してワイパーが停止
します。次の手順で対処してください。 安全な場所に停車し、エンジンス
イッチを または
（OFF）にします。
ワイパースイッチをOFFにします。

ワイパーの作動を妨げる積雪などの
障害物を取り除きます。
モーターの温度が下がると、ブレー
カーが自動復帰してワイパーの使用
が可能となります。
しばらく待ってもワイパーが使用
できない場合は、別の原因が考え
られます。マツダ販売店で点検を
受けてください。
フロントワイパースイッチ
レバー（1）を上下に操作します。
50M0066
上図のスイッチは代表例です。お車の
タイプにより異なります。
寒冷時は、ガラス面に吹きつけた
ウォッシャー液が凍結して、視界が悪
くなることがあります。ガラス面をデ
フロスターで暖めてから、ウォッ
シャー液を噴射してください。
→　5-2ページ（デフロスター）
ウインドーが乾いているときは、ウ
インドーをウォッシャー液で濡らし
てからワイパーを動かしてください。
空ぶきするとガラス面やワイパーブ
レード（ゴム部）に傷がつくおそれ
があります。
ワイパーブレードがガラスにはりつ
いているときは、ワイパーを作動さ
せないでください。ブレード部（ゴム
の部分）が傷ついたり、ワイパーが故
障したりするおそれがあります。
ウォッシャー液が十分に出ないとき
は、ウォッシャースイッチを切って
ください。ウォッシャーポンプが故
障する原因となります。
ワイパー／ウォッシャースイッチ
ON
MIST
レバーを押し上げ
ている間作動
OFF 停止 INT 間欠作動
LO 低速作動 HI 高速作動
1ACCLOCK
2
3
4
ÍÉÓÔ
ÈÉ
ÏÆÆ
ÌÏ
ÉÎÔ(1)
000- 取扱説明書 .book 82 ページ ２０１３年５月２７日　月曜日　午後１時４８分

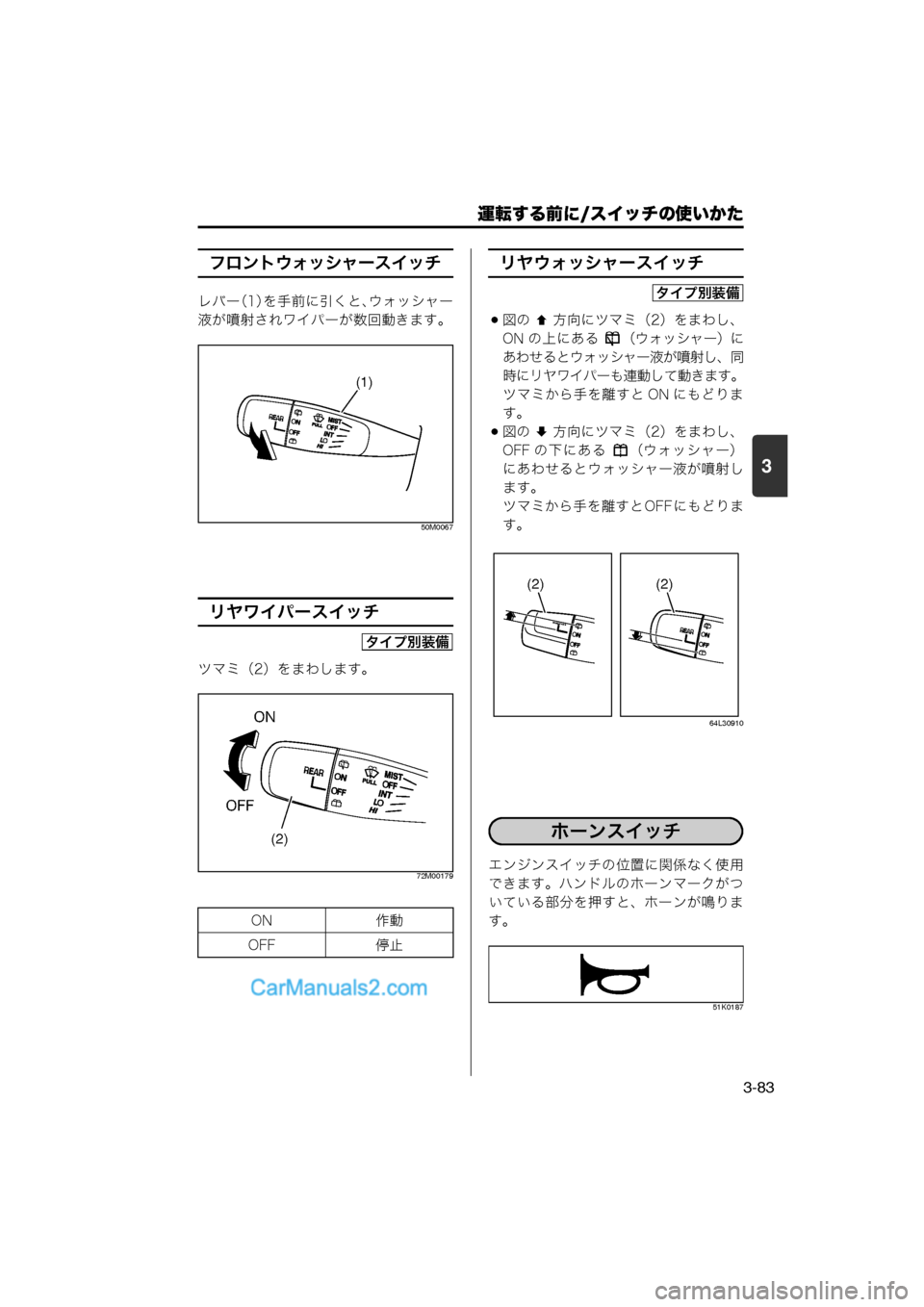

運転する前に/スイッチの使いかた
3-83
3
フロントウォッシャースイッチ
レバー（1）を手前に引くと、ウォッシャー
液が噴射されワイパーが数回動きます。
50M0067
リヤワイパースイッチ
ツマミ（2）をまわします。
72M00179
リヤウォッシャースイッチ
図の 方向にツマミ（2）をまわし、
ON の上にある （ウォッシャー）に
あわせるとウォッシャー液が噴射し、同
時にリヤワイパーも連動して動きます。
ツマミから手を離すと ON にもどりま
す。
図の 方向にツマミ（2）をまわし、
OFF の下にある （ウォッシャー）
にあわせるとウォッシャー液が噴射し
ます。
ツマミから手を離すと OFF にもどりま
す。
64L30910
エンジンスイッチの位置に関係なく使用
できます。ハンドルのホーンマークがつ
いている部分を押すと、ホーンが鳴りま
す。
51K0187
ON 作動
OFF 停止
(1)
タイプ別装備
(2)
ÏÆÆÏÎ
タイプ別装備
(2)(2)
ホーンスイッチ
000- 取扱説明書 .book 83 ページ ２０１３年５月２７日　月曜日　午後１時４８分

運転する前に/スイッチの使いかた
3-84
3
エンジン回転中、またはアイドリングス
トップシステム装備車のエンジン自動停
止中に使用でき、バックウインドーガラ
スの内側のくもりを取ります。
→　4-28ページ（アイドリングストップシステム）
スイッチを押すとバックウインドーガ
ラスが暖められ、スイッチ内の表示灯
（1）が点灯します。
もう一度押すとスイッチが切れます。
約 15 分連続で使用すると、自動的にスイッチが切れます。
使用中にエンジンスイッチを または （OFF）にすると、エン
ジンを再始動しても自動的にスイッチ
は入りません。
ドアミラーヒーター装備車では、同時
にドアミラーも暖められ、ミラーにつ
いたくもりを取ります。
→　3-25ページ （ドアミラーヒータースイッチ）
64L30571
リヤデフォッガースイッチ
ACC
LOCK
“l©³ÂœÂ‰Â
ÿ½ö~
“l©³ÂœÂ‰Â
½ö~
(1)
(1)
鉛バッテリー保護のため、くもりが
取れたらすみやかにスイッチを切っ
てください。また、雪を溶かしたり、
雨水を乾燥させたりする目的で使用
しないでください。
バックウインドーガラスの室内側を
ふくときは、熱線や端子を傷つけな
いように、水を含ませたやわらかい
布で熱線に沿ってふいてください。
エンジン停止中はスイッチが入りませ
ん。（アイドリングストップシステム
装備車のエンジン自動停止中を除く）
000- 取扱説明書 .book 84 ページ ２０１３年５月２７日　月曜日　午後１時４８分

3-85
000- 取扱説明書 .book 85 ページ ２０１３年５月２７日　月曜日　午後１時４８分

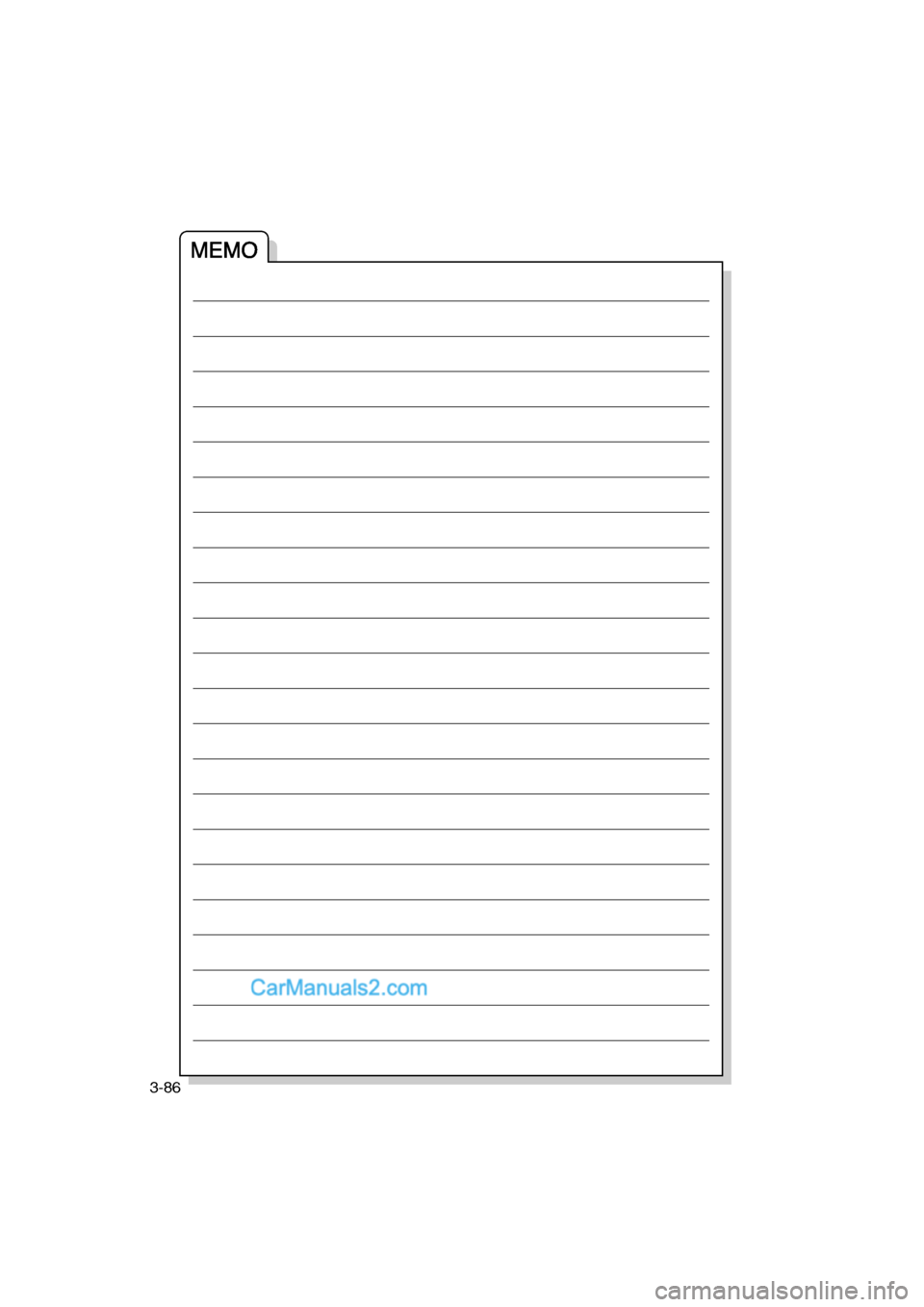

3-86
000- 取扱説明書 .book 86 ページ ２０１３年５月２７日　月曜日　午後１時４８分

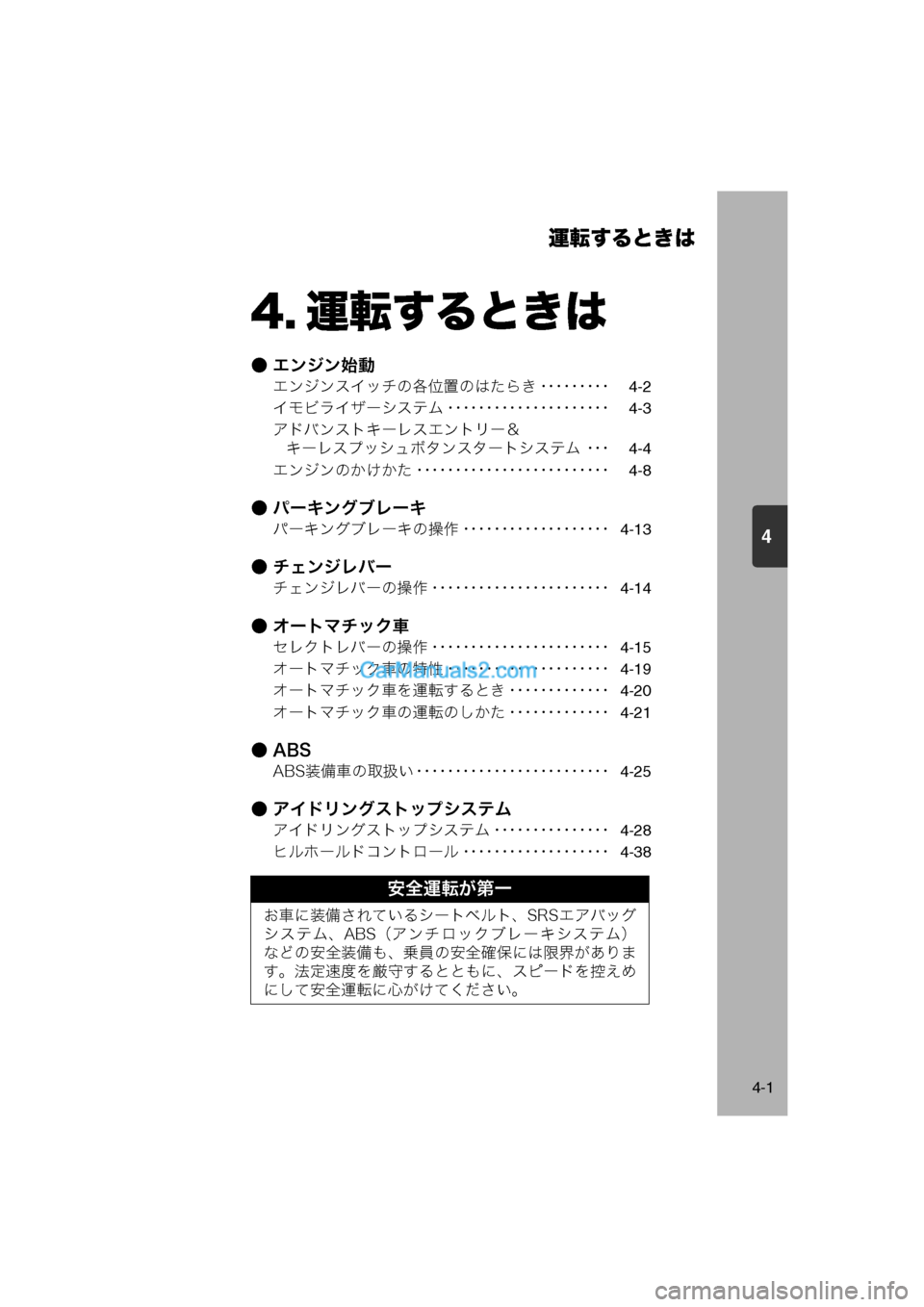

運転するときは
4-1
4
4. 運転するときは
● エンジン始動
エンジンスイッチの各位置のはたらき ･････････4-2
イモビライザーシステム ･････････････････････ 4-3
アドバンストキーレスエントリー＆ キーレスプッシュボタンスタートシステム ･･･ 4-4
エンジンのかけかた ･････････････････････････ 4-8
● パーキングブレーキ
パーキングブレーキの操作 ･･･････････････････4-13
● チェンジレバー
チェンジレバーの操作 ･･･････････････････････4-14
● オートマチック車
セレクトレバーの操作 ･･･････････････････････4-15
オートマチック車の特性 ･････････････････････ 4-19
オートマチック車を運転するとき ･････････････ 4-20
オートマチック車の運転のしかた ･････････････ 4-21
●ABS
ABS装備車の取扱い ･････････････････････････4-25
● アイドリングストップシステム
アイドリングストップシステム ･･･････････････4-28
ヒルホールドコントロール ･･･････････････････ 4-38
安全運転が第一
お車に装備されているシートベルト、SRSエアバッグ
システム、ABS（アンチロックブレーキシステム）
などの安全装備も、乗員の安全確保には限界がありま
す。法定速度を厳守するとともに、スピードを控えめ
にして安全運転に心がけてください。
000- 取扱説明書 .book 1 ページ ２０１３年５月２７日　月曜日　午後１時４８分

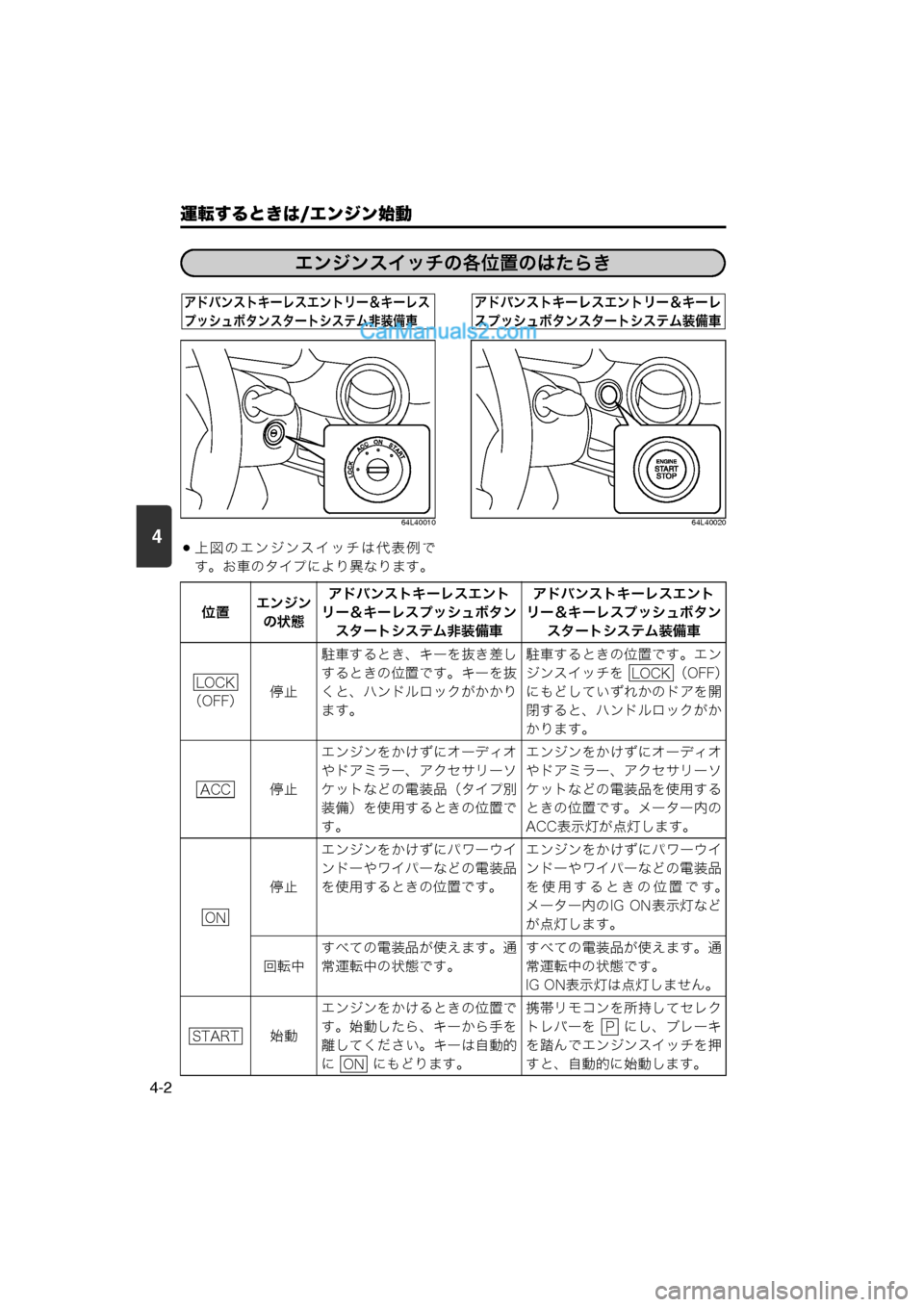

運転するときは/エンジン始動
4-2
4
64L40010
上図のエンジンスイッチは代表例です。お車のタイプにより異なります。
64L40020
エンジン始動
エンジンスイッチの各位置のはたらき
アドバンストキーレスエントリー＆キーレス
プッシュボタンスタートシステム非装備車アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
位置 エンジン
の状態 アドバンストキーレスエント
リー＆キーレスプッシュボタン スタートシステム非装備車 アドバンストキーレスエント
リー＆キーレスプッシュボタン スタートシステム装備車
（OFF） 停止駐車するとき、キーを抜き差し
するときの位置です。キーを抜
くと、ハンドルロックがかかり
ます。 駐車するときの位置です。エン
ジンスイッチを （OFF）
にもどしていずれかのドアを開
閉すると、ハンドルロックがか かります。
停止 エンジンをかけずにオーディオ
やドアミラー、アクセサリーソ
ケットなどの電装品（タイプ別
装備）を使用するときの位置で
す。 エンジンをかけずにオーディオ
やドアミラー、アクセサリーソ
ケットなどの電装品を使用する
ときの位置です。メーター内の
ACC表示灯が点灯します。
停止 エンジンをかけずにパワーウイ
ンドーやワイパーなどの電装品
を使用するときの位置です。 エンジンをかけずにパワーウイ
ンドーやワイパーなどの電装品
を使用するときの位置です。
メーター内のIG ON表示灯など
が点灯します。
回転中 すべての電装品が使えます。通
常運転中の状態です。 すべての電装品が使えます。通
常運転中の状態です。
IG ON表示灯は点灯しません。
始動 エンジンをかけるときの位置で
す。始動したら、キーから手を
離してください。キーは自動的
に にもどります。 携帯リモコンを所持してセレク
トレバーを にし、ブレーキ
を踏んでエンジンスイッチを押
すと、自動的に始動します。
LOCKLOCK
ACC
ON
START
ON
P
000- 取扱説明書 .book 2 ページ ２０１３年５月２７日　月曜日　午後１時４８分
