2013 MAZDA MODEL CARROL 取扱説明書 (キャロル) (in Japanese)

装備の取扱い/そのほかの装備
5-27
5

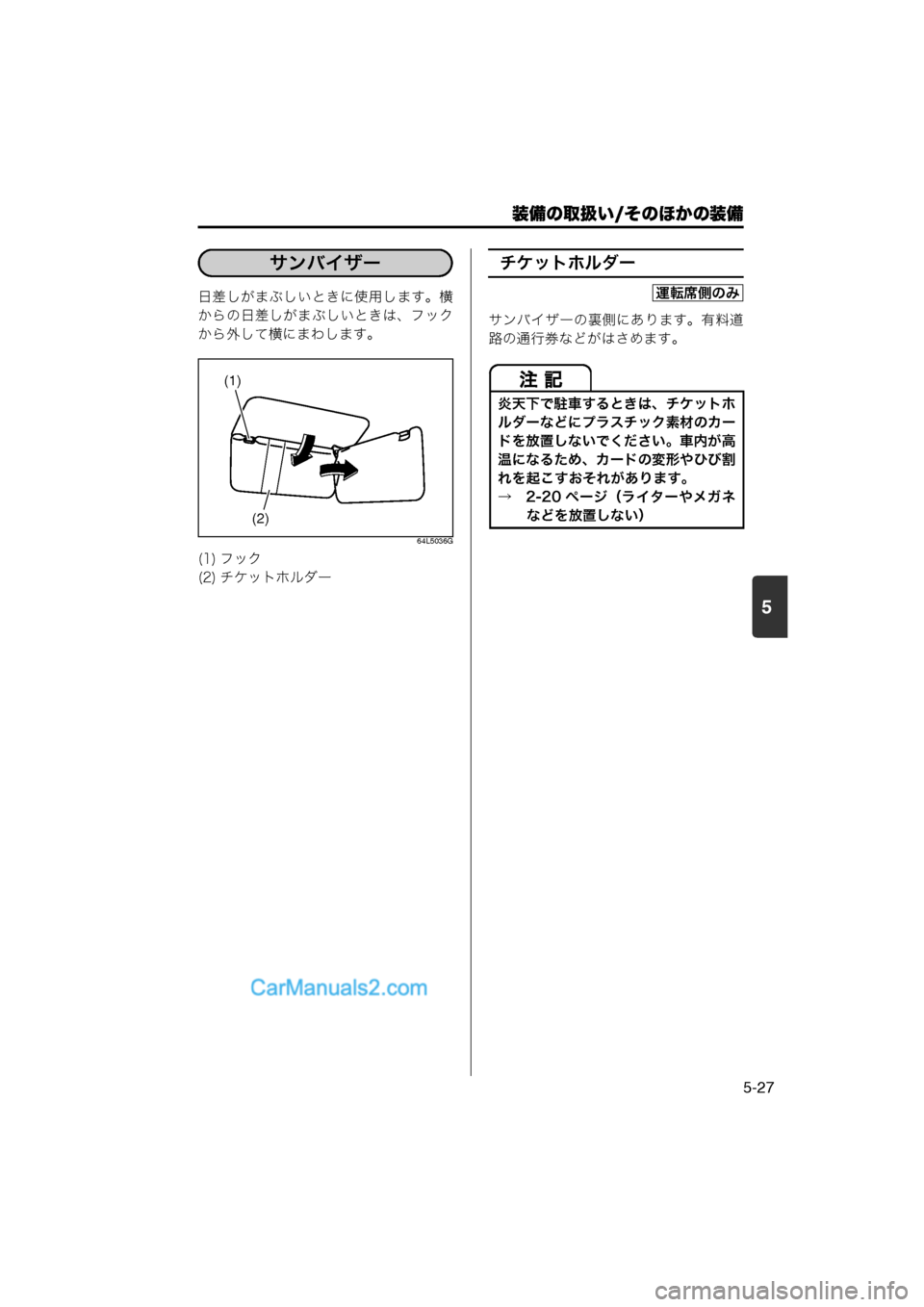

日差しがまぶしいときに使用します。横
からの日差しがまぶしいときは、フック
から外して横にまわします。
64L5036G
チケットホルダー
サンバイザーの裏側にあります。有料道
路の通行券などがはさめます。
(1) フック
(2) チケットホルダー
サンバイザー
(1)
(2)
炎天下で駐車するときは、チケットホ
ルダーなどにプラスチック素材のカー
ドを放置しないでください。車内が高
温になるため、カードの変形やひび割
れを起こすおそれがあります。
→　2-20 ページ（ライターやメガネ などを放置しない）
運転席側のみ
000- 取扱説明書 .book 27 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/そのほかの装備
5-28
5
64L50180
アドバンストキーレスエント
リー＆キーレスプッシュボタ
ンスタートシステム非装備車
■ON
ドアの開閉に関係なく点灯します。
■DOOR
いずれかのドアを開けると点灯します。
すべてのドアを閉めると約 15 秒間点
灯し、 徐々に減光しながら消灯します。
すべてのドアを閉めているときでも、
キーを抜くと約 10 秒間点灯し、徐々
に減光しながら消灯します。
また、点灯中であっても次のような操作
をすると、徐々に減光しながら消灯しま
す。
エンジンスイッチにキーを差し込む
キーまたは運転席ドアのロックレバー
による施錠
キーレスエントリーによる施錠
■OFF
ドアの開閉に関係なく消灯します。
エンジン停止中に長時間点灯させない
でください。鉛バッテリーあがりの原
因となります。
鉛バッテリー保護のため、次の条件
をすべてみたすと、室内灯が自動的
に消灯します。（バッテリーセー
バー機能）
・エンジンスイッチが （OFF） の位置で、アドバンストキーレスエ
ントリー＆キーレスプッシュボタ
ンスタートシステム非装備車は
キーを差していない
・室内灯スイッチがDOOR位置
・点灯したまま15分が経過
室内灯スイッチが DOOR 位置のとき に、キーレスエントリーまたはアド
バンストキーレスエントリー＆キー
レスプッシュボタンスタートシステ
ム装備車のリクエストスイッチを作
動させると、室内灯が点灯または点
滅します。 →　3-10ページ
（アンサーバック機能）
室内灯
ÄÏÏÒ
ÏÆÆÏÎ
LOCK
000- 取扱説明書 .book 28 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/そのほかの装備
5-29
5

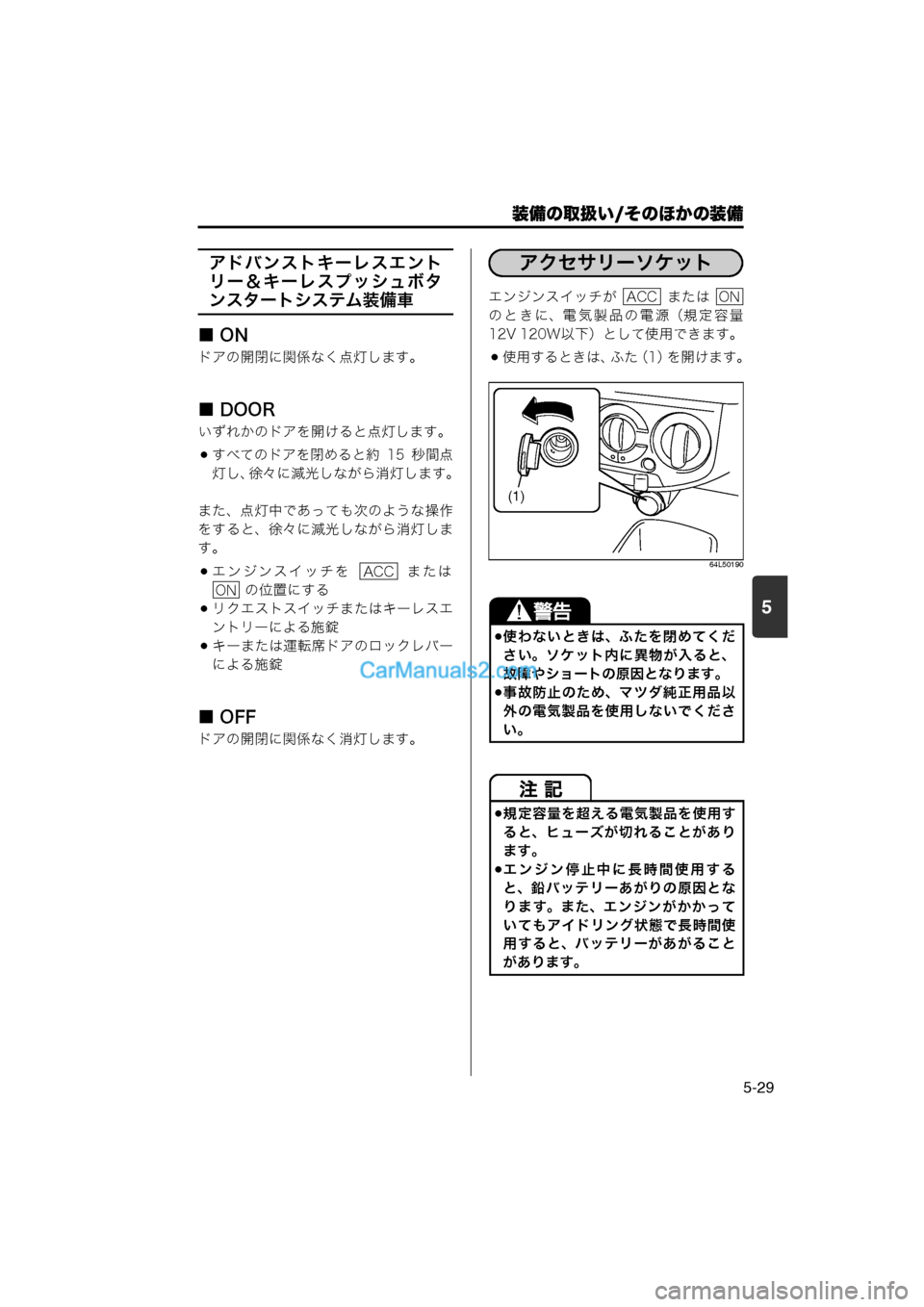

アドバンストキーレスエント
リー＆キーレスプッシュボタ
ンスタートシステム装備車
■ON
ドアの開閉に関係なく点灯します。
■DOOR
いずれかのドアを開けると点灯します。
すべてのドアを閉めると約 15 秒間点
灯し、徐々に減光しながら消灯します。
また、点灯中であっても次のような操作
をすると、徐々に減光しながら消灯しま
す。
エンジンスイッチを または の位置にする
リクエストスイッチまたはキーレスエ
ントリーによる施錠
キーまたは運転席ドアのロックレバー
による施錠
■OFF
ドアの開閉に関係なく消灯します。 エンジンスイッチが または
のときに、電気製品の電源（規定容量
12V 120W以下）として使用できます。
使用するときは、ふた （1）を開けます。
64L50190ACC
ON
使わないときは、ふたを閉めてくだ
さい。ソケット内に異物が入ると、
故障やショートの原因となります。
事故防止のため、マツダ純正用品以
外の電気製品を使用しないでくださ
い。
規定容量を超える電気製品を使用す
ると、ヒューズが切れることがあり
ます。
エンジン停止中に長時間使用する
と、鉛バッテリーあがりの原因とな
ります。また、エンジンがかかって
いてもアイドリング状態で長時間使
用すると、バッテリーがあがること
があります。
アクセサリーソケット
ACCON
(1)
000- 取扱説明書 .book 29 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/そのほかの装備
5-30
5

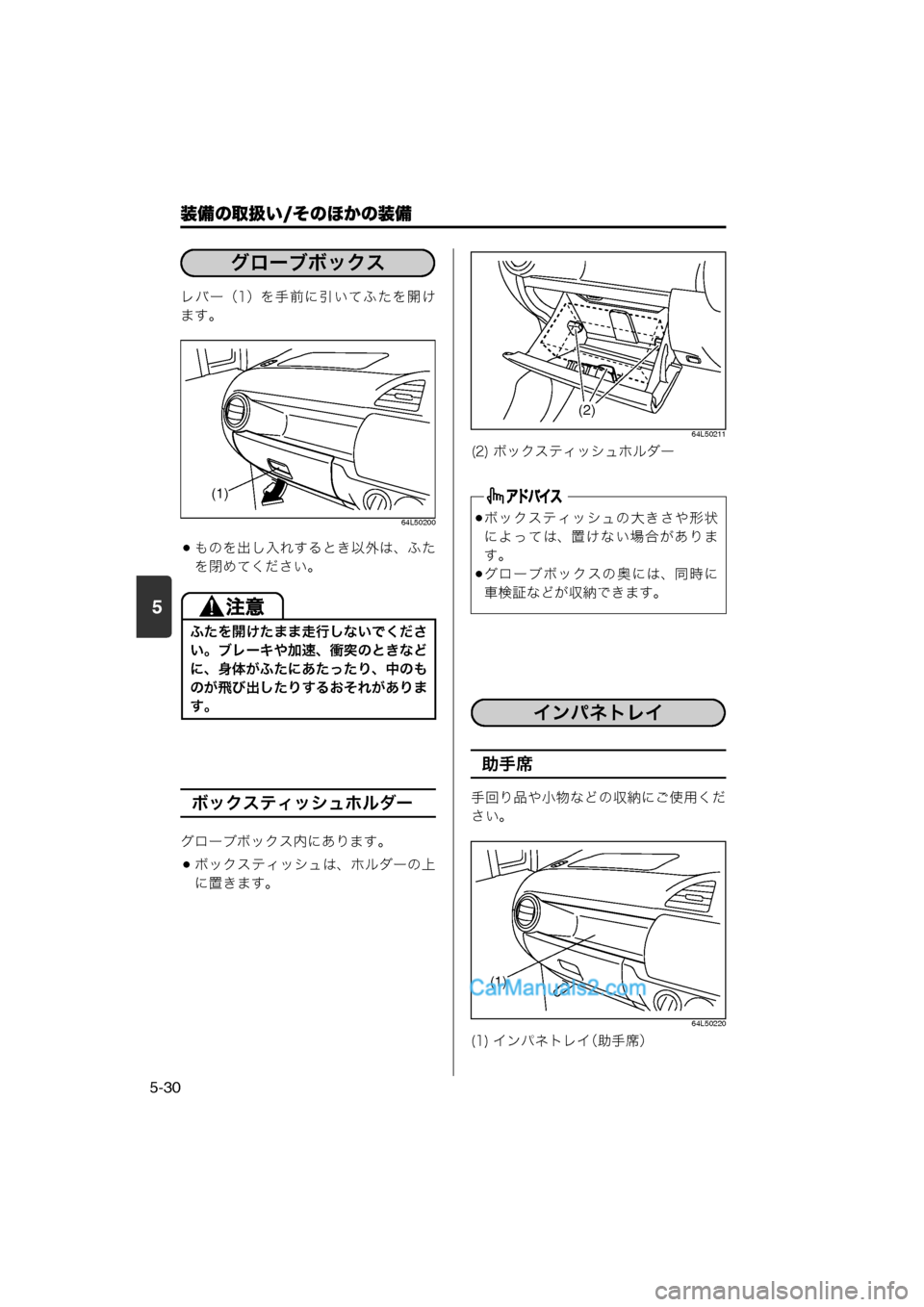

レバー（1）を手前に引いてふたを開け
ます。
64L50200
ものを出し入れするとき以外は、ふた
を閉めてください。
ボックスティッシュホルダー
グローブボックス内にあります。
ボックスティッシュは、ホルダーの上
に置きます。
64L50211
助手席
手回り品や小物などの収納にご使用ください。
64L50220
ふたを開けたまま走行しないでくださ
い。ブレーキや加速、衝突のときなど
に、身体がふたにあたったり、中のも
のが飛び出したりするおそれがありま
す。
グローブボックス
(1)
(2) ボックスティッシュホルダー
ボックスティッシュの大きさや形状
によっては、置けない場合がありま
す。
グローブボックスの奥には、同時に
車検証などが収納できます。
(1) インパネトレイ （助手席）
(2)
インパネトレイ
(1)
000- 取扱説明書 .book 30 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/そのほかの装備
5-31
5
運転席
手回り品や小物などの収納にご使用くだ
さい。
64L50230
手回り品や小物などの収納にご使用ください。
64L50270
走行中にころがり落ちるようなものを
入れないでください。ブレーキペダル
やアクセルペダルにものがはさまると
確実なペダル操作ができなくなり、事
故を起こすおそれがあります。
(1) インパネアンダートレイ 走行中にころがり落ちるようなものを
入れないでください。ブレーキペダル
やアクセルペダルにものがはさまると
確実なペダル操作ができなくなり、事
故を起こすおそれがあります。
インパネアンダートレイ
(1)
(1) コンソールポケット
走行中にころがり落ちるようなものを
入れないでください。ブレーキペダル
やアクセルペダルにものがはさまると
確実なペダル操作ができなくなり、事
故を起こすおそれがあります。
コンソールポケット
(1)
000- 取扱説明書 .book 31 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/そのほかの装備
5-32
5

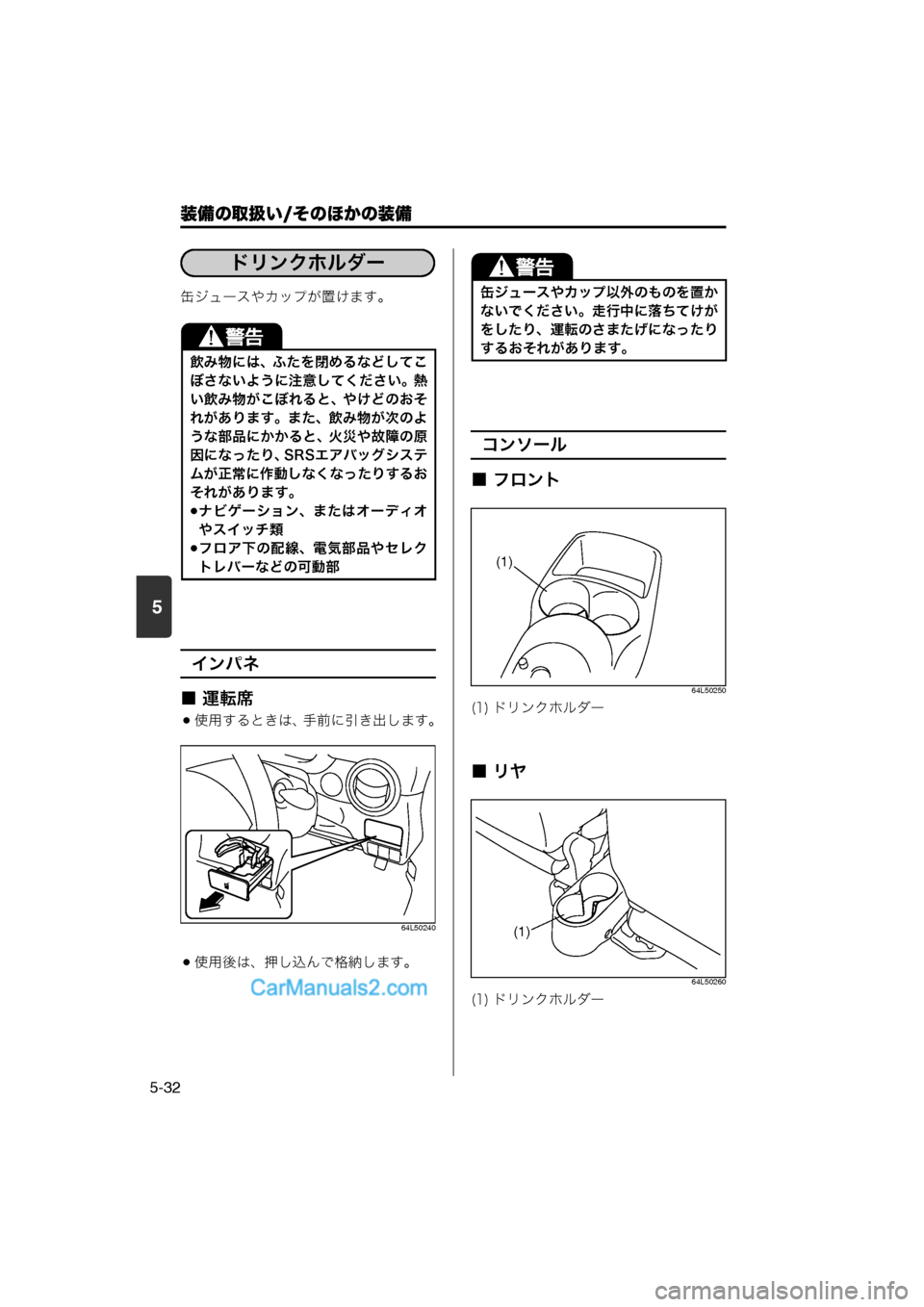

缶ジュースやカップが置けます。
インパネ
■運転席
使用するときは、手前に引き出します。
64L50240
使用後は、押し込んで格納します。
コンソール
■ フロント
64L50250
■リヤ
64L50260
飲み物には、ふたを閉めるなどしてこ
ぼさないように注意してください。熱
い飲み物がこぼれると、やけどのおそ
れがあります。また、飲み物が次のよ
うな部品にかかると、火災や故障の原
因になったり、 SRSエアバッグシステ
ムが正常に作動しなくなったりするお
それがあります。
ナビゲーション、またはオーディオ
やスイッチ類
フロア下の配線、電気部品やセレク
トレバーなどの可動部
ドリンクホルダー
缶ジュースやカップ以外のものを置か
ないでください。走行中に落ちてけが
をしたり、運転のさまたげになったり
するおそれがあります。
(1) ドリンクホルダー
(1) ドリンクホルダー
(1)
(1)
000- 取扱説明書 .book 32 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/そのほかの装備
5-33
5

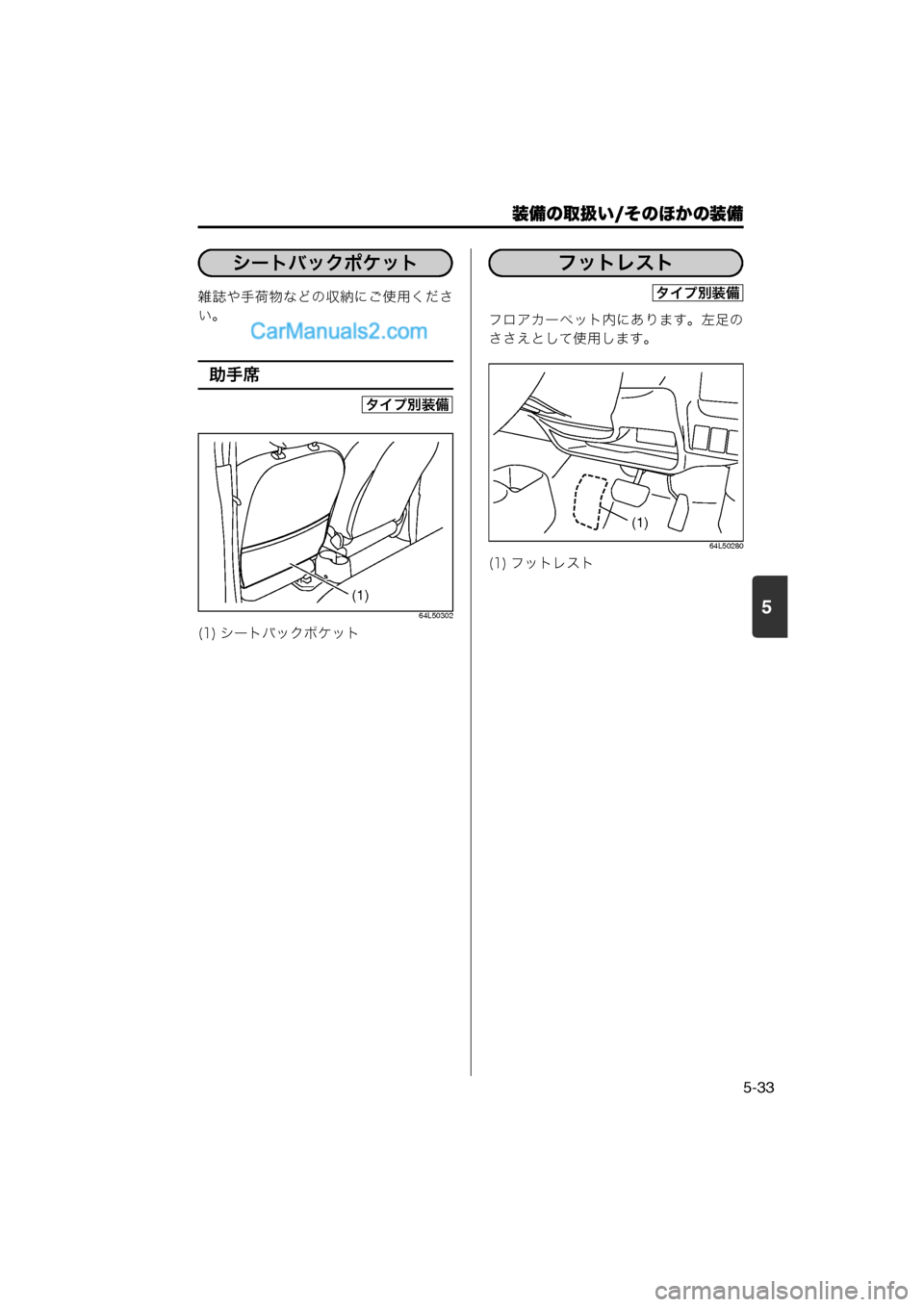

雑誌や手荷物などの収納にご使用くださ
い。
助手席
64L50302
フロアカーペット内にあります。左足の
ささえとして使用します。
64L50280
(1) シートバックポケット
シートバックポケット
タイプ別装備
(1)
(1) フットレスト
フットレスト
タイプ別装備
(1)
000- 取扱説明書 .book 33 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/そのほかの装備
5-34
5

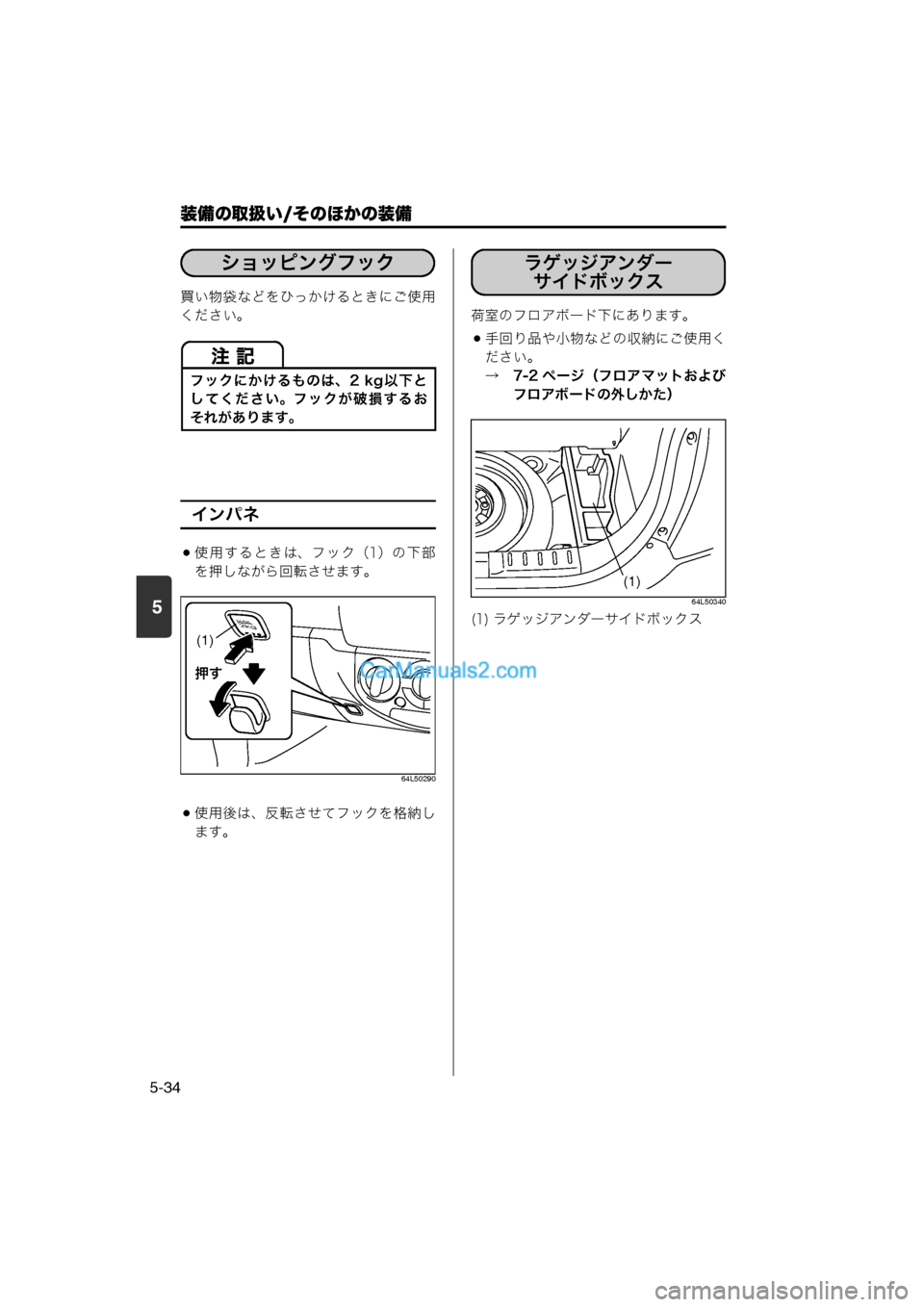

買い物袋などをひっかけるときにご使用
ください。
インパネ
使用するときは、フック（1）の下部を押しながら回転させます。
64L50290
使用後は、反転させてフックを格納します。 荷室のフロアボード下にあります。
手回り品や小物などの収納にご使用く
ださい。
→　7-2 ページ（フロアマットおよび
フロアボードの外しかた）
64L50340
フックにかけるものは、2 kg以下と
してください。フックが破損するお
それがあります。
ショッピングフック
MAX2kg
(1)

ƒ,
(1) ラゲッジアンダーサイドボックス
ラゲッジアンダーサイドボックス
(1)
