2013 MAZDA MODEL CARROL 取扱説明書 (キャロル) (in Japanese)

5
装備の取扱い/エアコン、ヒーター
5-3
64L50031
※ リヤデフォッガースイッチについては、3-84ページをお読みください。
運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接当たるよう
にサイド吹出し口を調節すると、より早くくもりが取れます。

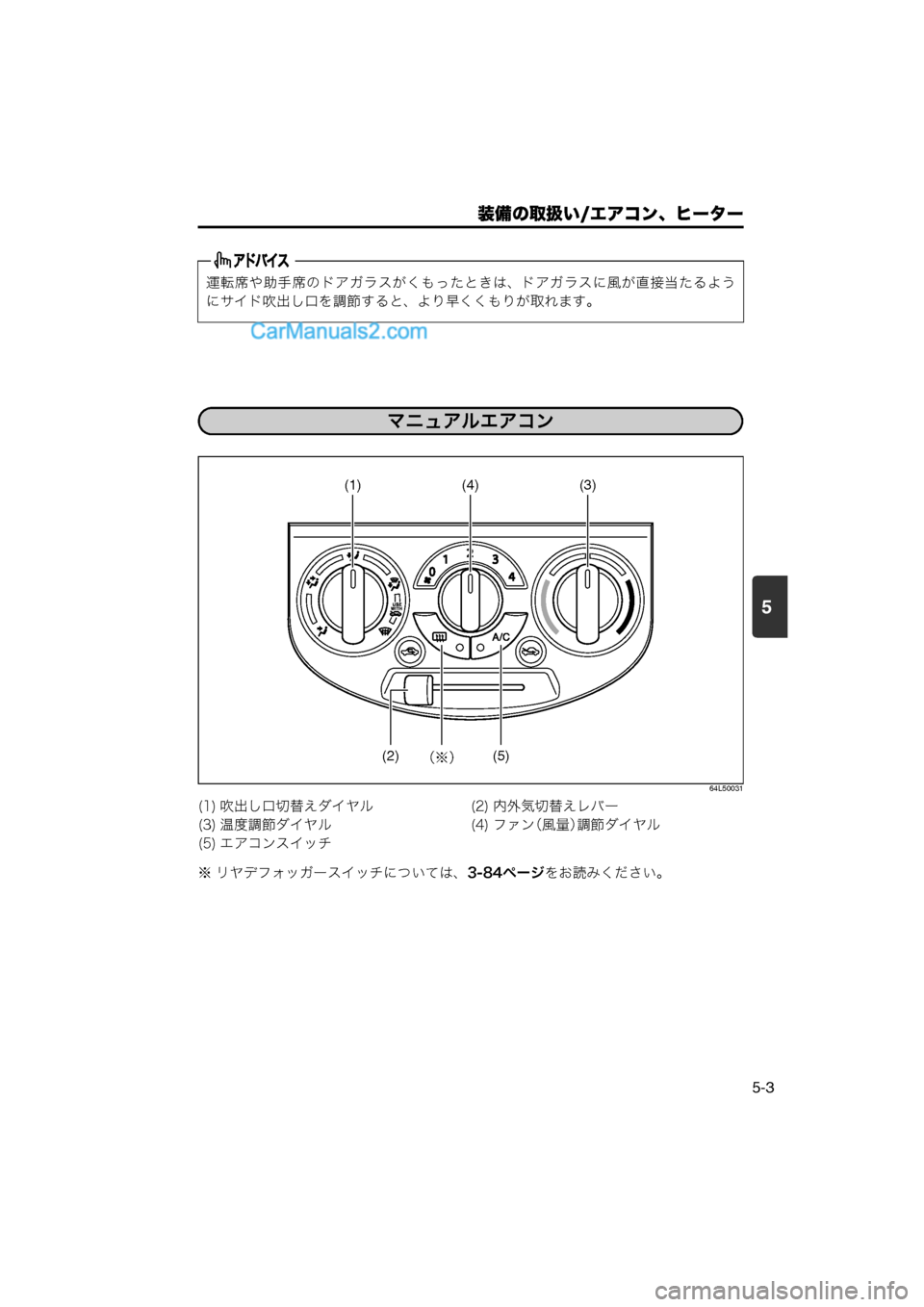

(1) 吹出し口切替えダイヤル (2) 内外気切替えレバー
(3) 温度調節ダイヤル (4) ファン （風量）調節ダイヤル
(5) エアコンスイッチ
マニュアルエアコン
(1)(4)(3)
(2)%
†&(5)
000- 取扱説明書 .book 3 ページ ２０１３年５月２７日　月曜日　午後１時４８分

5
装備の取扱い/エアコン、ヒーター
5-4

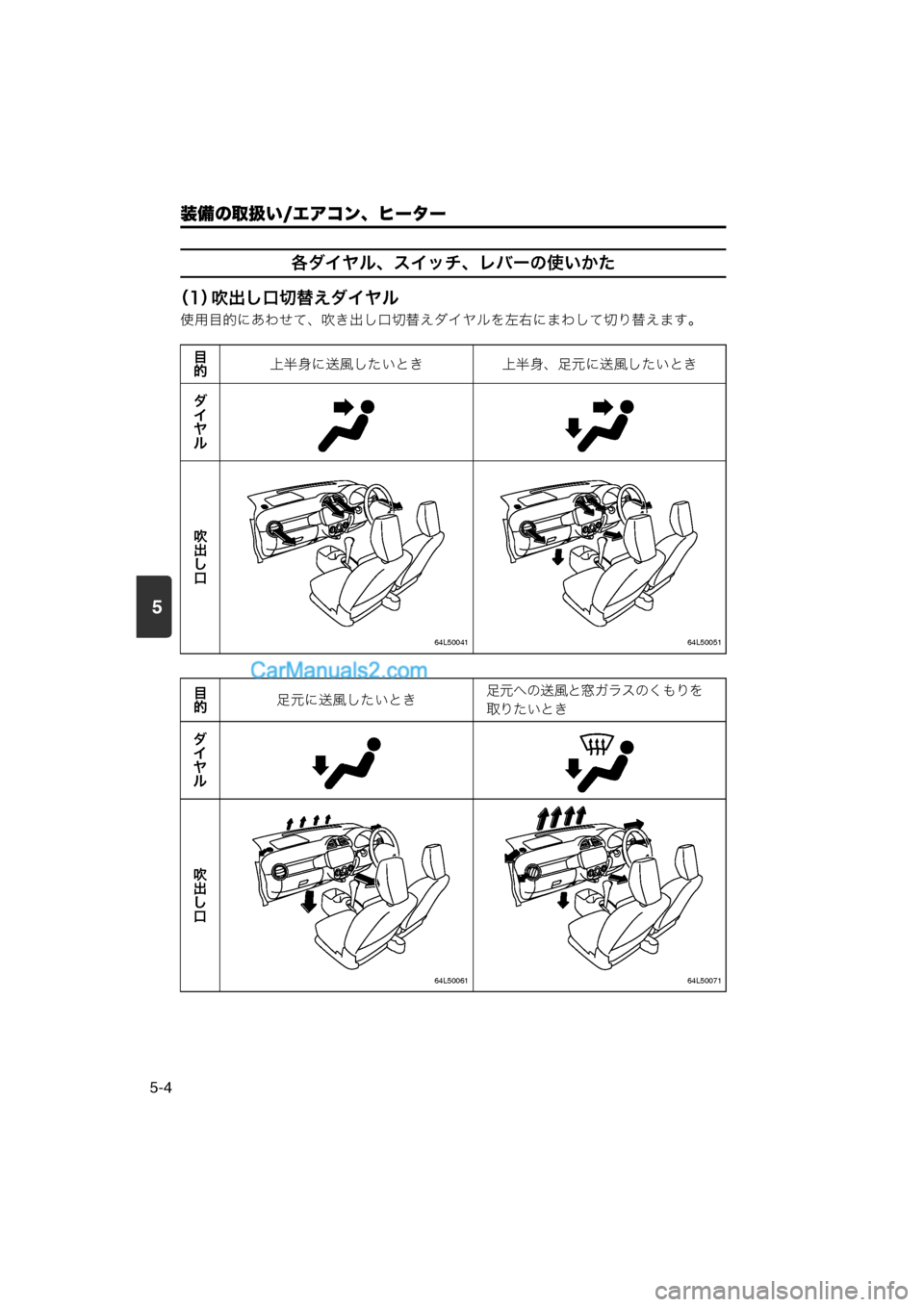

各ダイヤル、スイッチ、レバーの使いかた
（1） 吹出し口切替えダイヤル
使用目的にあわせて、吹き出し口切替えダイヤルを左右にまわして切り替えます。
目
的 上半身に送風したいとき 上半身、足元に送風したいとき
ダ
イ
ヤ
ル
吹
出
し
口
64L50041 64L50051
目
的足元に送風したいとき 足元への送風と窓ガラスのくもりを
取りたいとき
ダ
イ
ヤ
ル
吹
出
し
口
64L50061 64L50071
000- 取扱説明書 .book 4 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/エアコン、ヒーター
5-5
5

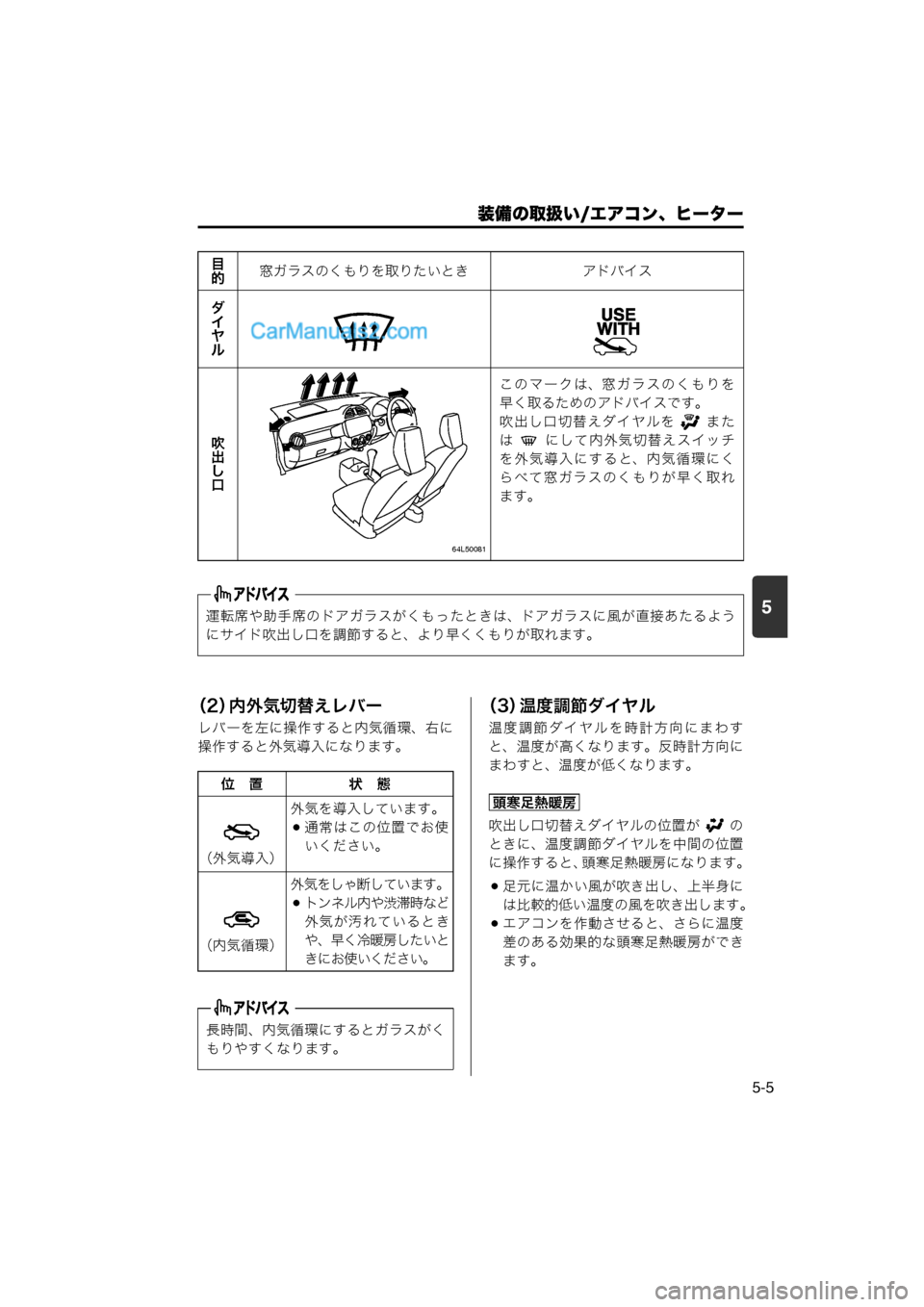

（2）内外気切替えレバー
レバーを左に操作すると内気循環、右に
操作すると外気導入になります。
（3）温度調節ダイヤル
温度調節ダイヤルを時計方向にまわす
と、温度が高くなります。反時計方向に
まわすと、温度が低くなります。
吹出し口切替えダイヤルの位置が の ときに、温度調節ダイヤルを中間の位置
に操作すると、 頭寒足熱暖房になります。
足元に温かい風が吹き出し、上半身に
は比較的低い温度の風を吹き出します。
エアコンを作動させると、さらに温度
差のある効果的な頭寒足熱暖房ができ
ます。
目
的
窓ガラスのくもりを取りたいとき アドバイス
ダ
イ
ヤ
ル
吹
出
し
口
64L50081
このマークは、窓ガラスのくもりを
早く取るためのアドバイスです。
吹出し口切替えダイヤルを また
は にして内外気切替えスイッチ
を外気導入にすると、内気循環にく
らべて窓ガラスのくもりが早く取れ
ます。
運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接あたるよう
にサイド吹出し口を調節すると、より早くくもりが取れます。
位　置 状　態
外気を導入しています。
通常はこの位置でお使
いください。
外気をしゃ断しています。
トンネル内や渋滞時など
外気が汚れているとき
や、早く冷暖房したいと
きにお使いください。
長時間、内気循環にするとガラスがく
もりやすくなります。
（外気導入）
（内気循環）
頭寒足熱暖房
000- 取扱説明書 .book 5 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/エアコン、ヒーター
5-6
5

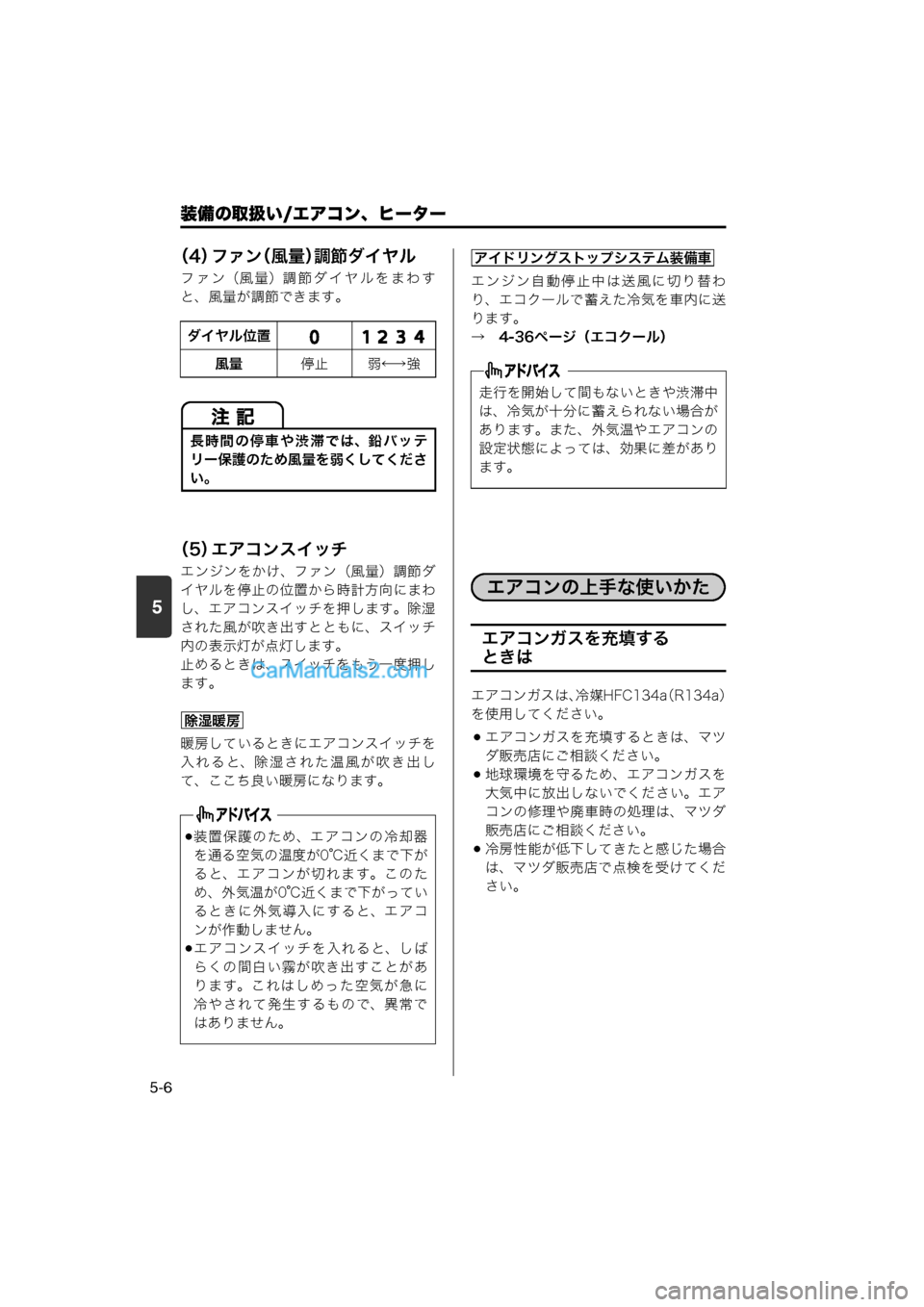

（4）ファン（風量）調節ダイヤル
ファン（風量）調節ダイヤルをまわす
と、風量が調節できます。
（5）エアコンスイッチ
エンジンをかけ、ファン（風量）調節ダ
イヤルを停止の位置から時計方向にまわ
し、エアコンスイッチを押します。除湿
された風が吹き出すとともに、スイッチ
内の表示灯が点灯します。
止めるときは、スイッチをもう一度押し
ます。
暖房しているときにエアコンスイッチを
入れると、除湿された温風が吹き出し
て、ここち良い暖房になります。 エンジン自動停止中は送風に切り替わ
り、エコクールで蓄えた冷気を車内に送
ります。
→　4-36ページ（エコクール）
エアコンガスを充填する
ときは
エアコンガスは、
冷媒HFC134a（R134a）
を使用してください。
エアコンガスを充填するときは、マツ
ダ販売店にご相談ください。
地球環境を守るため、エアコンガスを
大気中に放出しないでください。エア
コンの修理や廃車時の処理は、マツダ
販売店にご相談ください。
冷房性能が低下してきたと感じた場合
は、マツダ販売店で点検を受けてくだ
さい。
ダイヤル位置
風量 停止 弱←→強
長時間の停車や渋滞では、鉛バッテ
リー保護のため風量を弱くしてくださ
い。装置保護のため、エアコンの冷却器 を通る空気の温度が0℃近くまで下が
ると、エアコンが切れます。このた
め、外気温が0℃近くまで下がってい
るときに外気導入にすると、エアコ
ンが作動しません。
エアコンスイッチを入れると、しば
らくの間白い霧が吹き出すことがあ
ります。これはしめった空気が急に
冷やされて発生するもので、異常で はありません。
除湿暖房
走行を開始して間もないときや渋滞中は、冷気が十分に蓄えられない場合が
あります。また、外気温やエアコンの
設定状態によっては、効果に差があり ます。
アイドリングストップシステム装備車
エアコンの上手な使いかた
000- 取扱説明書 .book 6 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/オーディオ
5-7
5
長期間使用しないときは
月に 1 回程度はエアコンを作動させ、エ
アコン装置の各部にオイルを循環させて
ください。油ぎれを防ぐことにより寿命
をのばします。
炎天下に駐車したときは
長時間、炎天下に駐車すると、室内が高
温になります。ドアや窓を開けて室内を
換気しながら、冷房をしてください。
エアフィルターを交換する
ときは
エアコンを快適に使用するために、エア
フィルターを取り付けています。エア
フィルターは定期的に清掃、交換してく
ださい。
エアフィルターの清掃と交換は、マツ
ダ販売店にご相談ください。
安全運転のさまたげにならな
い音量でお聞きください
オーディオを聞いているときに、車内
または車の近くで携帯電話を使用する
と、スピーカーからノイズ（雑音）が
聞こえることがあります。これは故障
ではありません。
オーディオが不法電波の影響を受ける
と、正常に作動しないことがあります。
オーディオの操作については、次の参
照先またはオーディオに付属の取扱説
明書をお読みください。
→　5-8ページ（CDプレーヤー）
地域清掃時期
の目安 交換時期
の目安
寒 冷 地、粉 じ
んの多い地域 5,000 km
ごと、または
6か月ごと
車検ごと
上記以外の
地域 10,000 km
ごと、または
12か月ごと
車検ごと
走行中はオーディオを操作しないでく
ださい。操作に気を取られて、思わぬ
事故を起こすおそれがあります。
エンジンを停止したまま長時間オー
ディオを使うと、鉛バッテリーあがり
の原因となります。
オーディオ
オーディオの上手な使いかた
000- 取扱説明書 .book 7
ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/オーディオ
5-8
5

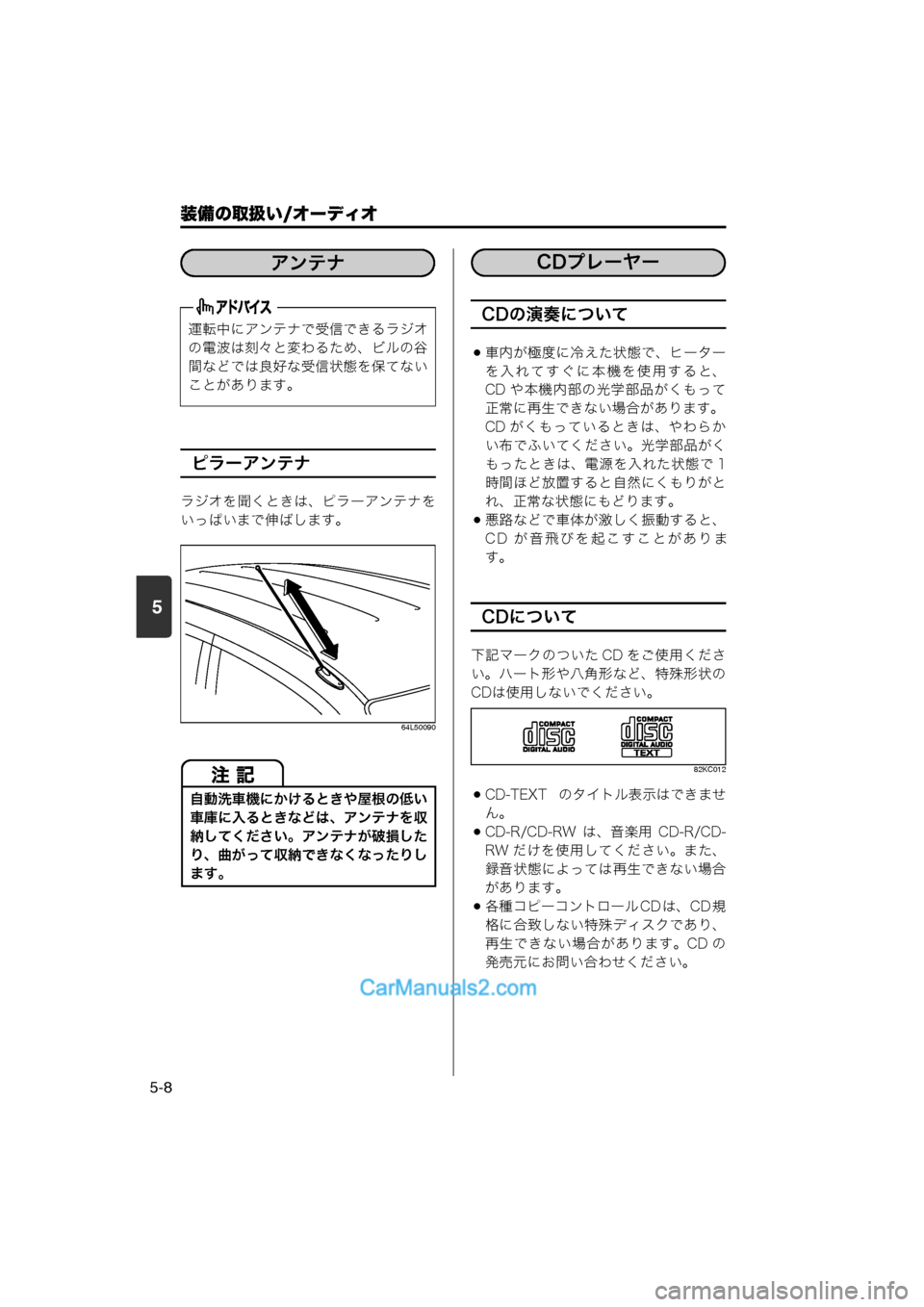

ピラーアンテナ
ラジオを聞くときは、ピラーアンテナを
いっぱいまで伸ばします。
64L50090
CDの演奏について
車内が極度に冷えた状態で、ヒーター
を入れてすぐに本機を使用すると、
CD や本機内部の光学部品がくもって
正常に再生できない場合があります。
CD がくもっているときは、やわらか
い布でふいてください。光学部品がく
もったときは、電源を入れた状態で 1
時間ほど放置すると自然にくもりがと
れ、正常な状態にもどります。
悪路などで車体が激しく振動すると、
CD が音飛びを起こすことがありま
す。
CDについて
下記マークのついた CD をご使用ください。ハート形や八角形など、特殊形状の
CDは使用しないでください。
82KC012
CD-TEXT のタイトル表示はできませ
ん｡
CD-R/CD-RW は、音楽用 CD-R/CD-
RW だけを使用してください。また、
録音状態によっては再生できない場合
があります。
各種コピーコントロール CD は、CD 規
格に合致しない特殊ディスクであり、
再生できない場合があります。CD の
発売元にお問い合わせください。
運転中にアンテナで受信できるラジオ
の電波は刻々と変わるため、ビルの谷
間などでは良好な受信状態を保てない
ことがあります。
自動洗車機にかけるときや屋根の低い
車庫に入るときなどは、アンテナを収
納してください。アンテナが破損した
り、曲がって収納できなくなったりし
ます。
アンテナCDプレーヤー
000- 取扱説明書 .book 8 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/オーディオ
5-9
5

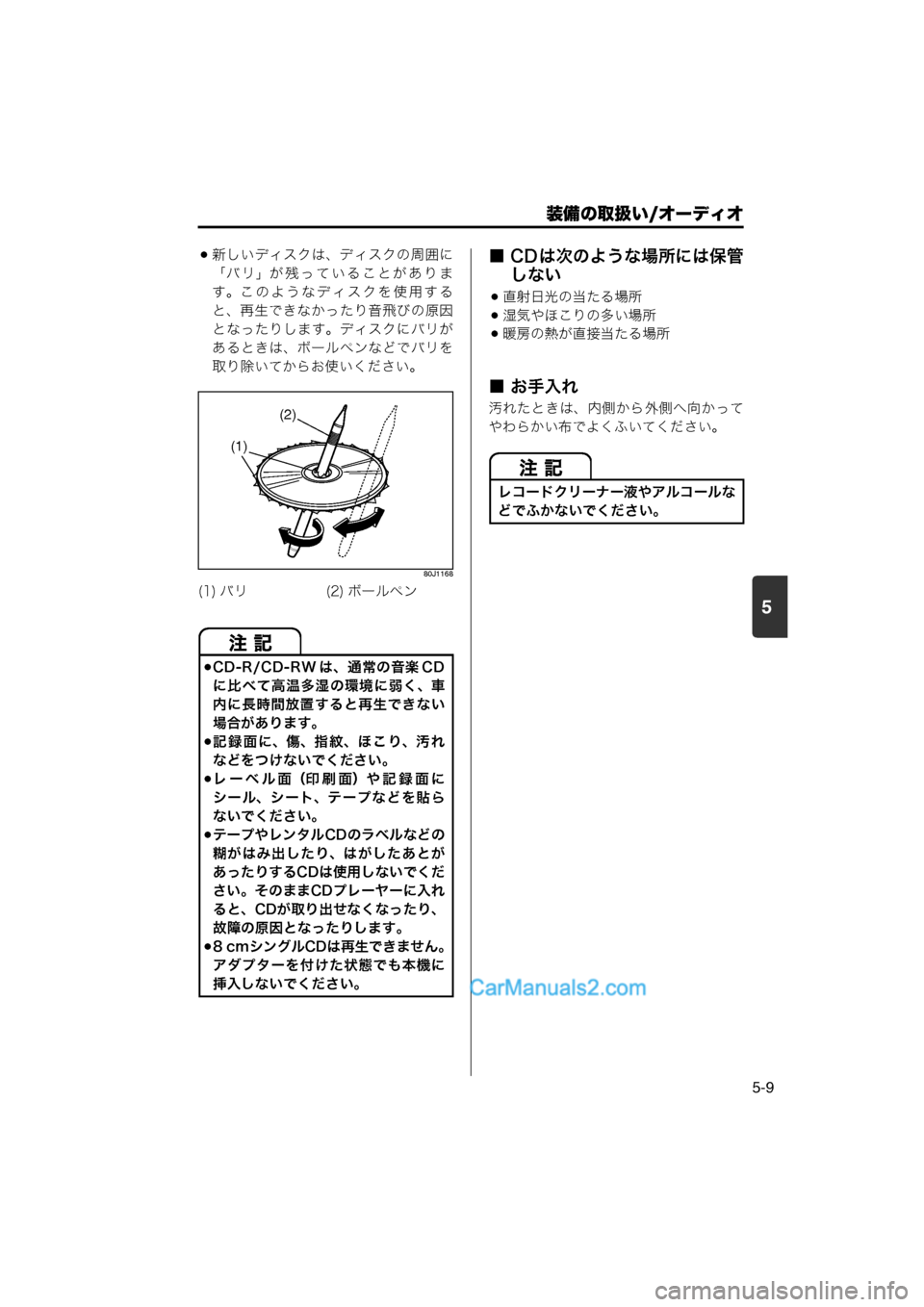

新しいディスクは、ディスクの周囲に「バリ」が残っていることがありま
す。このようなディスクを使用する
と、再生できなかったり音飛びの原因
となったりします。ディスクにバリが
あるときは、ボールペンなどでバリを
取り除いてからお使いください。
80J1168
■ CD は次のような場所には保管 しない
直射日光の当たる場所
湿気やほこりの多い場所
暖房の熱が直接当たる場所
■ お手入れ
汚れたときは、内側から外側へ向かって
やわらかい布でよくふいてください。
(1) バリ (2) ボールペン
CD-R/CD-RW は、通常の音楽 CD
に比べて高温多湿の環境に弱く、車
内に長時間放置すると再生できない
場合があります。
記 録 面 に、傷、指 紋、ほ こ り、汚 れ
などをつけないでください。
レ ー ベ ル 面（印 刷 面）や 記 録 面 に
シール、シート、テープなどを貼ら
ないでください。
テープやレンタルCDのラベルなどの
糊がはみ出したり、はがしたあとが
あったりするCDは使用しないでくだ
さい。そのままCDプレーヤーに入れ
ると、CDが取り出せなくなったり、
故障の原因となったりします。
8 cmシングルCDは再生できません。
アダプターを付けた状態でも本機に
挿入しないでください。
(2)
(1)
レコードクリーナー液やアルコールな
どでふかないでください。
000- 取扱説明書 .book 9 ページ ２０１３年５月２７日　月曜日　午後１時４８分

装備の取扱い/オーディオ
5-10
5
基本操作
64LM001
■ 電源を入れる
エンジンスイッチが または
の と き に、ボ リ ュ ー ム ノ ブ（7）を 押 し
ます。
64LM002
電源を入れると、前回の操作終了時のモードがディスプレイに表示されま
す。
もう一度押すと、電源が切れます。
(1) 交通情報ボタン (2) ディスプレイ (3) 表示切換えボタン
(4) サウンドボタン (5) アップボタン (6) ダウンボタン
(7) ボリュームノブ
(1)
(3)
(6)
(7) (2)
(4)
(5)
ACCON
(7)
初期電源投入時、時計は“１２：００”
が点滅表示します。
