（10）充電警告灯
80J226
充電系統に異常があると、エンジン回転
中に点灯します。
システムが正常な場合は、エンジンス
イッチを にしたときに点灯し、
エンジンがかかると消灯します。
エンジン回転中に点灯したときは、ベ
ルト切れなどが考えられます。ただち
に安全な場所に停車し、バッテリー保
護のためエンジンを止めて、マツダ販
売店にご連絡ください。
（11） トランスミッション警告灯
80J219
4ATまたはCVTのシステムに異常がある
と、エンジンスイッチが のときに
点灯します。マツダ販売店で点検を受け
てください。
システムが正常な場合は、エンジンス
イッチを にしたときに約2秒間点
灯したあと消灯します。
（12） イモビライザ－警告灯
64L30690
→　4-3ページ
（イモビライザーシステム） 車体の電子制御システムに異常がある
と、エンジンスイッチが のときに
点灯することがあります。マツダ販売店 で点検を受けてください。
（13） 半ドア警告灯
82K274
いずれかのドアが完全に閉まっていない
と点灯します。
点灯したままにしていると、走行する
ごとに警告ブザーが“ポーン”と 1 回
鳴ります。
ON
オートマチック車
ON
ON
アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
警告灯が点灯したまま走行しないでく
ださい。ドアが完全に閉まっていない
半ドア状態のときは、走行中にドアが
開き思わぬ事故につながるおそれがあ
ります。
鉛バッテリー保護のため、次の条件を すべてみたすと、自動的に消灯しま
す。（バッテリーセーバー機能）
エンジンスイッチが （OFF）
の位置で、アドバンストキーレスエ
ントリー＆キーレスプッシュボタン
スタートシステム非装備車はキーを
差していない
点灯したまま15分が経過
ON
LOCK
000- 取扱説明書 .book 73 ページ ２０１３年５月２７日　月曜日　午後１時４８分

運転する前に/メーター
3-74
3

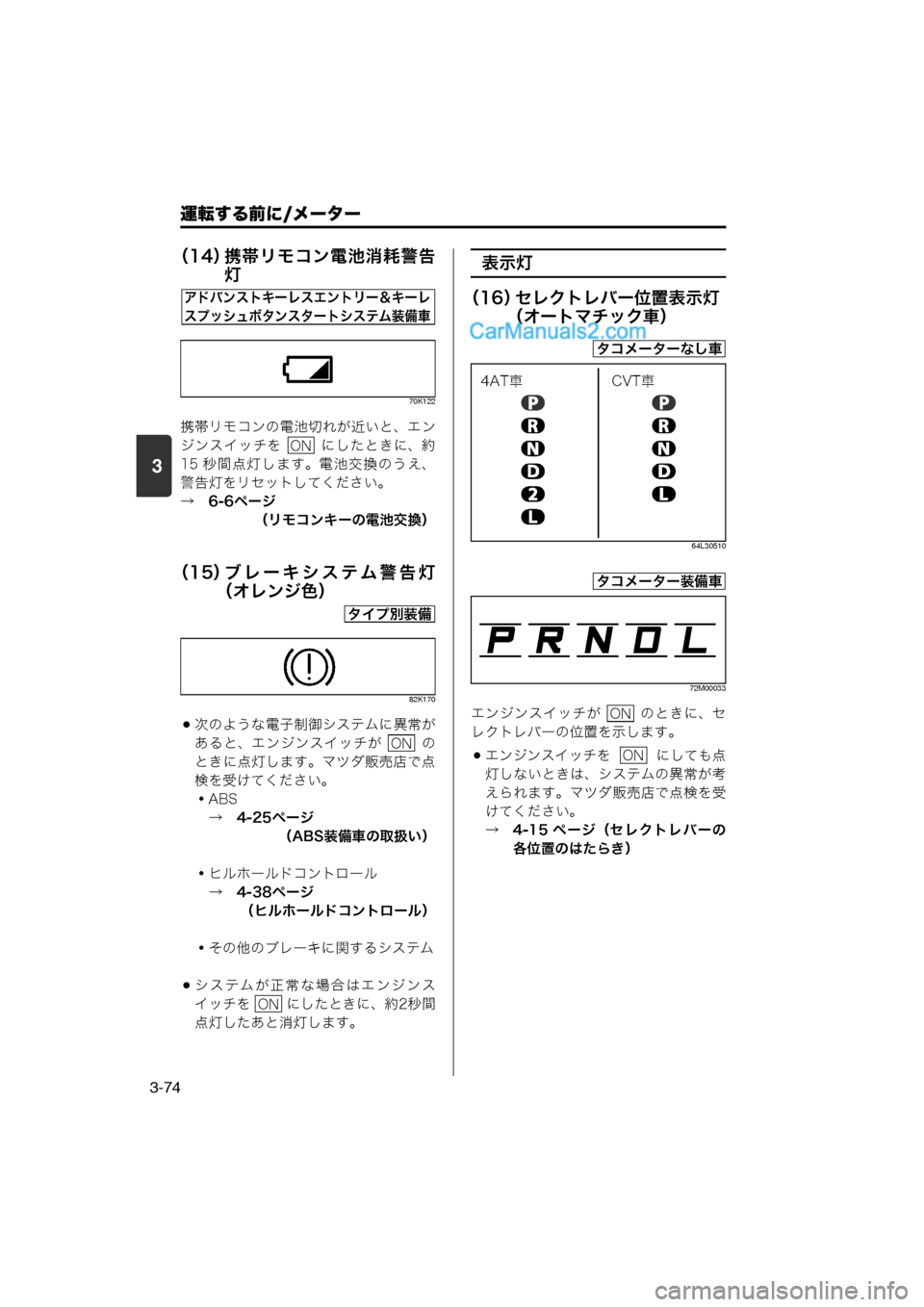

（14）携帯リモコン電池消耗警告
灯
70K122
携帯リモコンの電池切れが近いと、エン
ジンスイッチを にしたときに、約
15 秒間点灯します。電池交換のうえ、
警告灯をリセットしてください。
→　6-6ページ
（リモコンキーの電池交換）
（15）ブレーキシステム警告灯
（オレンジ色）
82K170
次のような電子制御システムに異常が
あると、エンジンスイッチが の
ときに点灯します。マツダ販売店で点
検を受けてください。
・ABS
→　4-25ページ （ABS装備車の取扱い）
・ ヒルホールドコントロール
→　4-38ページ （ヒルホールドコントロール）
・ その他のブレーキに関するシステム
システムが正常な場合はエンジンス
イッチを にしたときに、約2秒間
点灯したあと消灯します。
表示灯
（16） セレクトレバー位置表示灯
（オートマチック車）
64L30510
72M00033
エンジンスイッチが のときに、セ
レクトレバーの位置を示します。
エンジンスイッチを にしても点
灯しないときは、システムの異常が考
えられます。マツダ販売店で点検を受
けてください。
→　4-15 ページ（セレクトレバーの 各位置のはたらき）
アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
ON
タイプ別装備
ON
ON
タコメーターなし車
ÃÖÔ~
´ÁÔ~
タコメーター装備車
ON
ON
000- 取扱説明書 .book 74 ページ ２０１３年５月２７日　月曜日　午後１時４８分

運転する前に/メーター
3-75
3

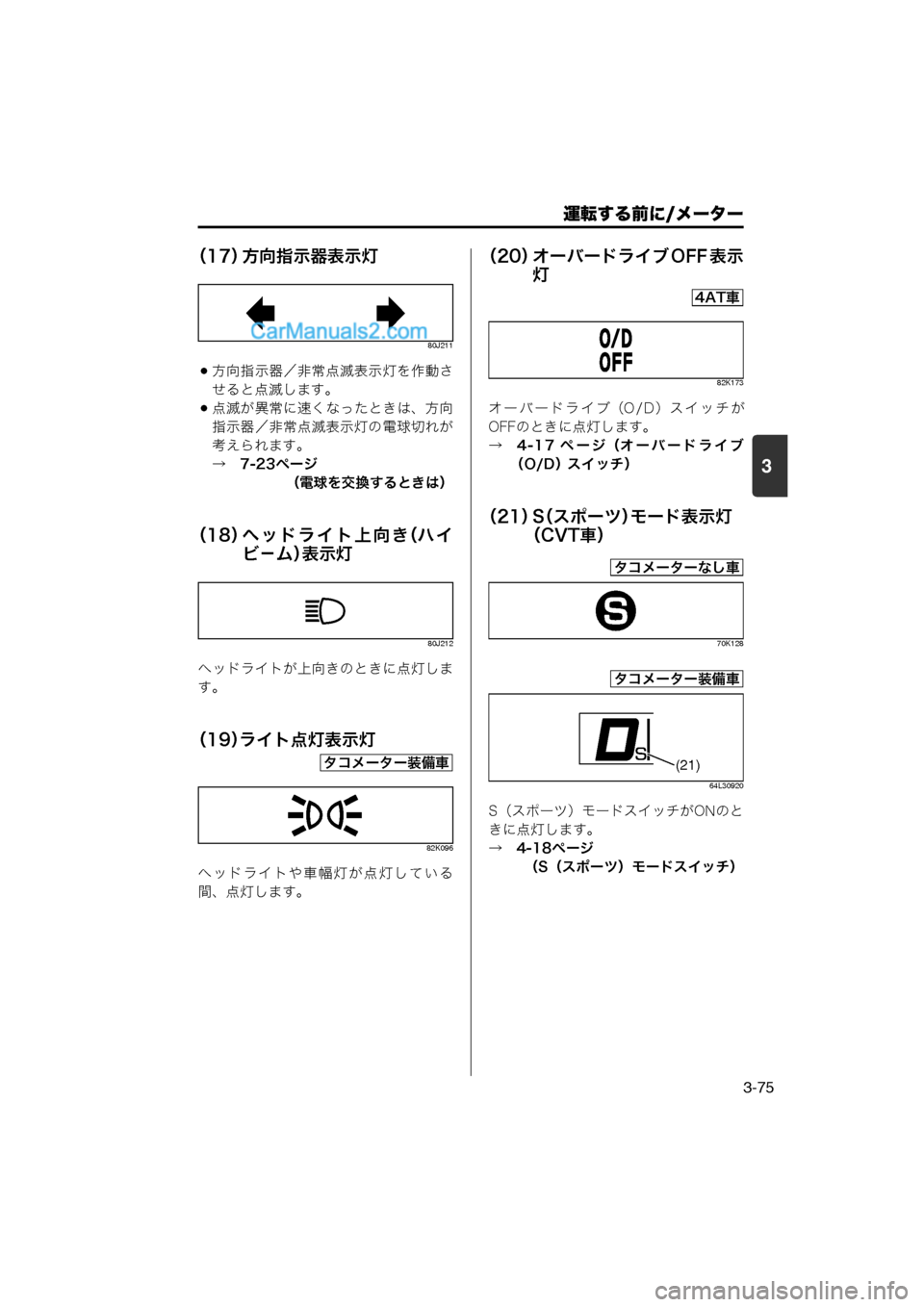

（17）方向指示器表示灯
80J211
方向指示器／非常点滅表示灯を作動さ
せると点滅します。
点滅が異常に速くなったときは、方向
指示器／非常点滅表示灯の電球切れが
考えられます。→　7-23ページ （電球を交換するときは）
（18）ヘッドライト上向き （ハ イ
ビ－ム） 表示灯
80J212
ヘッドライトが上向きのときに点灯しま
す。
（19）ライト点灯表示灯
82K096
ヘッドライトや車幅灯が点灯している
間、点灯します。
（20） オーバードライブ OFF 表示
灯
82K173
オーバードライブ（O/D）スイッチが
OFFのときに点灯します。
→　4-17 ページ（オーバードライブ （O/D） スイッチ）
（21）S（スポーツ）モード表示灯
（CVT車）
70K128
64L30920
S（スポーツ）モードスイッチがONのと きに点灯します。
→　4-18ページ （S（スポーツ）モードスイッチ）
タコメーター装備車
4AT車
タコメーターなし車
タコメーター装備車
(21)
000- 取扱説明書 .book 75 ページ ２０１３年５月２７日　月曜日　午後１時４８分

運転する前に/メーター
3-76
3

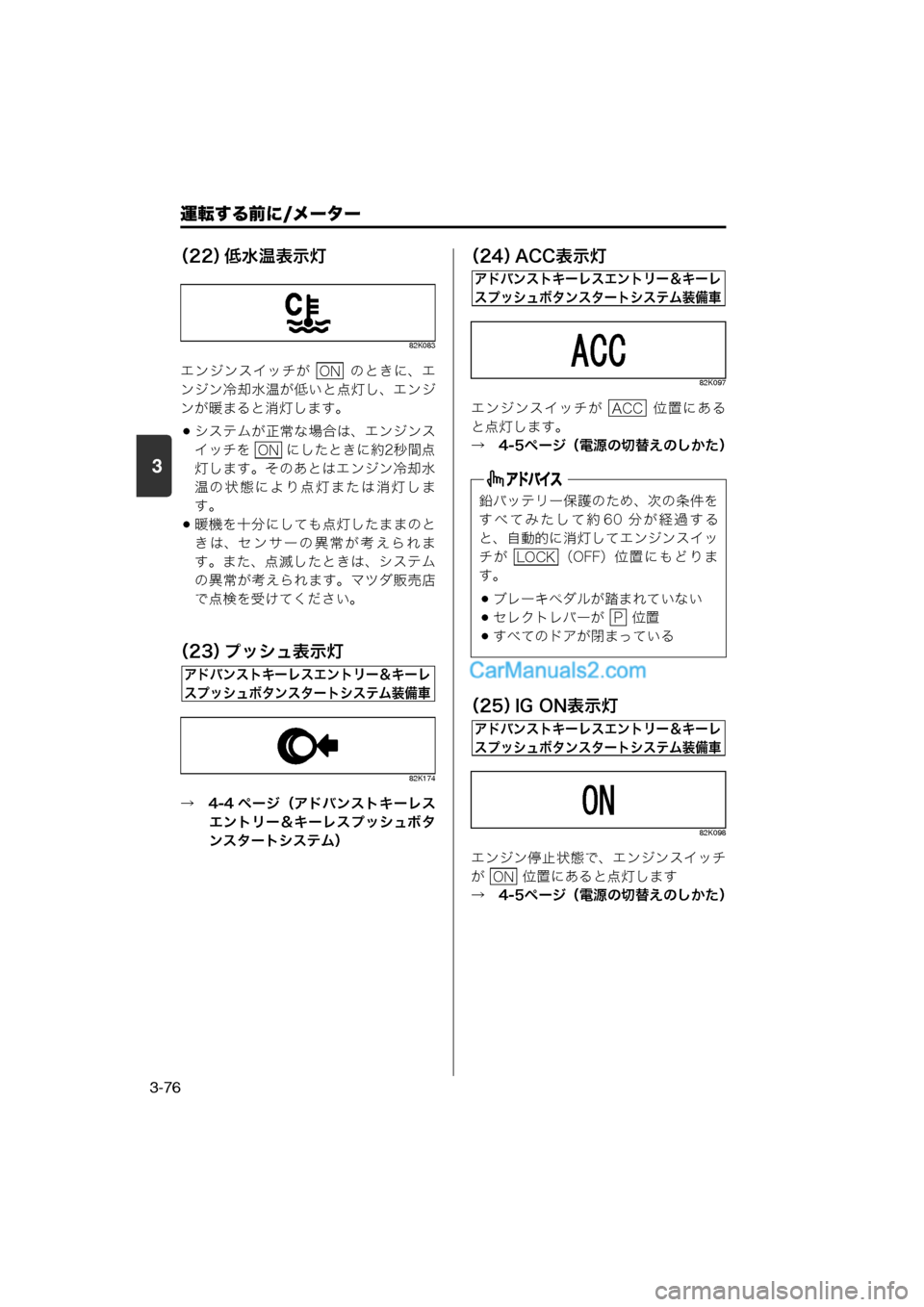

（22）低水温表示灯
82K083
エンジンスイッチが のときに、エ
ンジン冷却水温が低いと点灯し、エンジ
ンが暖まると消灯します。
システムが正常な場合は、エンジンス
イッチを にしたときに約2秒間点
灯します。そのあとはエンジン冷却水
温の状態により点灯または消灯しま す。
暖機を十分にしても点灯したままのときは、センサーの異常が考えられま
す。また、点滅したときは、システム
の異常が考えられます。マツダ販売店
で点検を受けてください。
（23） プッシュ表示灯
82K174
→　4-4 ページ（アドバンストキーレス
エントリー＆キーレスプッシュボタ
ンスタートシステム）
（24） ACC表示灯
82K097
エンジンスイッチが 位置にある
と点灯します。
→　4-5ページ（電源の切替えのしかた）
（25）IG ON表示灯
82K098
エンジン停止状態で、エンジンスイッチ
が 位置にあると点灯します
→　4-5ページ（電源の切替えのしかた）
ON
ON
アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
鉛バッテリー保護のため、次の条件を
すべてみたして約 60 分が経過する
と、自動的に消灯してエンジンスイッ
チが （OFF）位置にもどりま
す。
ブレーキペダルが踏まれていない
セレクトレバーが 位置
すべてのドアが閉まっている
アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
ACC
LOCK
P
アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
ON
000- 取扱説明書 .book 76 ページ ２０１３年５月２７日　月曜日　午後１時４８分

運転する前に/メーター
3-77
3

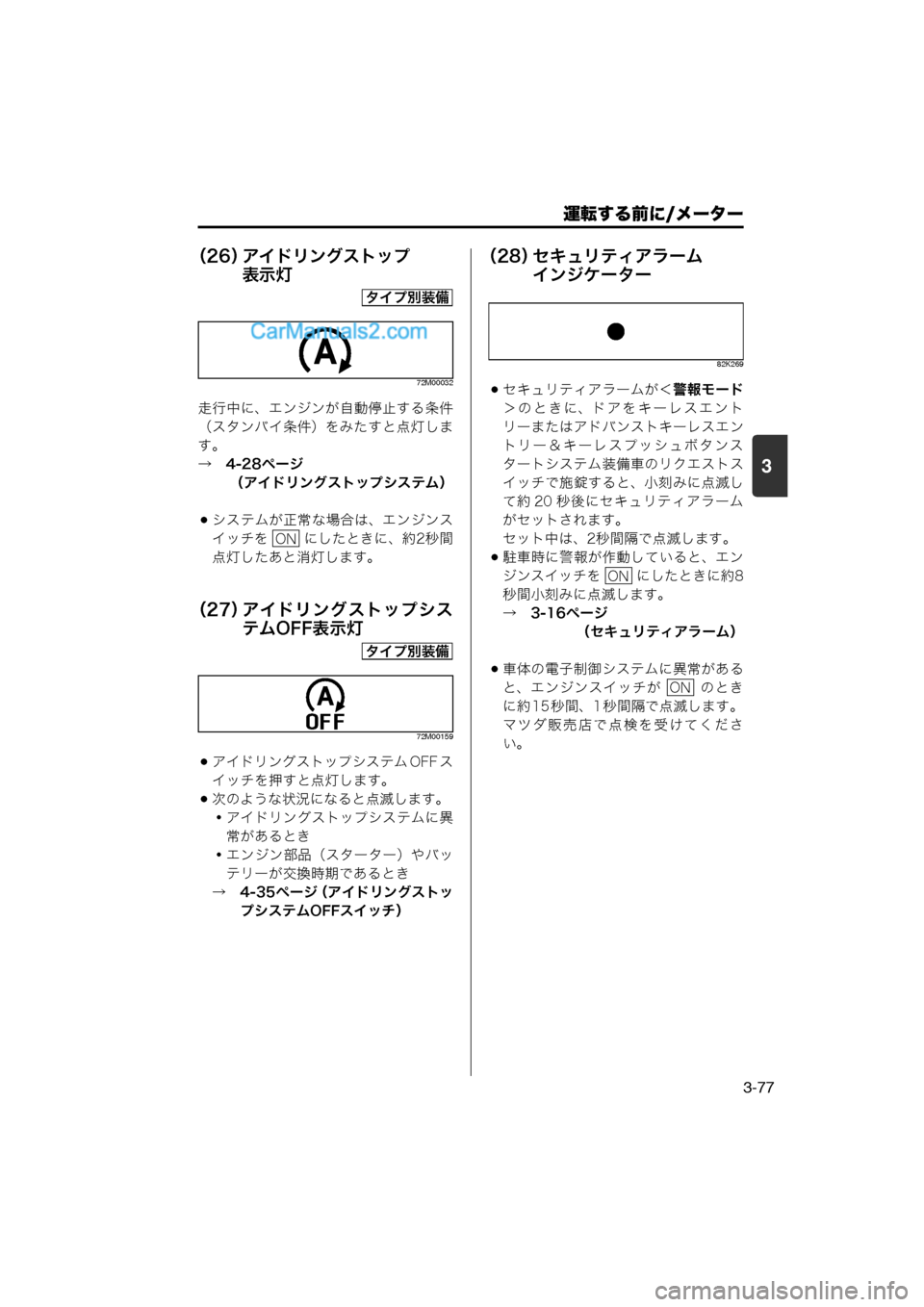

（26）アイドリングストップ
表示灯
72M00032
走行中に、エンジンが自動停止する条件
（スタンバイ条件）をみたすと点灯しま
す。
→　4-28ページ
（アイドリングストップシステム）
システムが正常な場合は、エンジンス
イッチを にしたときに、約2秒間
点灯したあと消灯します。
（27） アイドリングストップシス
テムOFF表示灯
72M00159
アイドリングストップシステム OFF ス
イッチを押すと点灯します。
次のような状況になると点滅します。
・アイドリングストップシステムに異
常があるとき
・ エンジン部品（スターター）やバッ
テリーが交換時期であるとき
→　4-35ページ （アイドリングストッ
プシステムOFFスイッチ）
（28） セキュリティアラーム
インジケーター
82K269
セキュリティアラームが＜警報モード
＞のときに、ドアをキーレスエント
リーまたはアドバンストキーレスエン
トリー＆キーレスプッシュボタンス
タートシステム装備車のリクエストス
イッチで施錠すると、小刻みに点滅し
て約 20 秒後にセキュリティアラーム
がセットされます。
セット中は、2秒間隔で点滅します。
駐車時に警報が作動していると、エン
ジンスイッチを にしたときに約8
秒間小刻みに点滅します。
→　3-16ページ
（セキュリティアラーム）
車体の電子制御システムに異常がある
と、エンジンスイッチが のとき
に約 15 秒間、1 秒間隔で点滅します。
マツダ販売店で点検を受けてくださ
い。
タイプ別装備
ON
タイプ別装備
ON
ON
000- 取扱説明書 .book 77 ページ ２０１３年５月２７日　月曜日　午後１時４８分

運転する前に/スイッチの使いかた
3-78
3

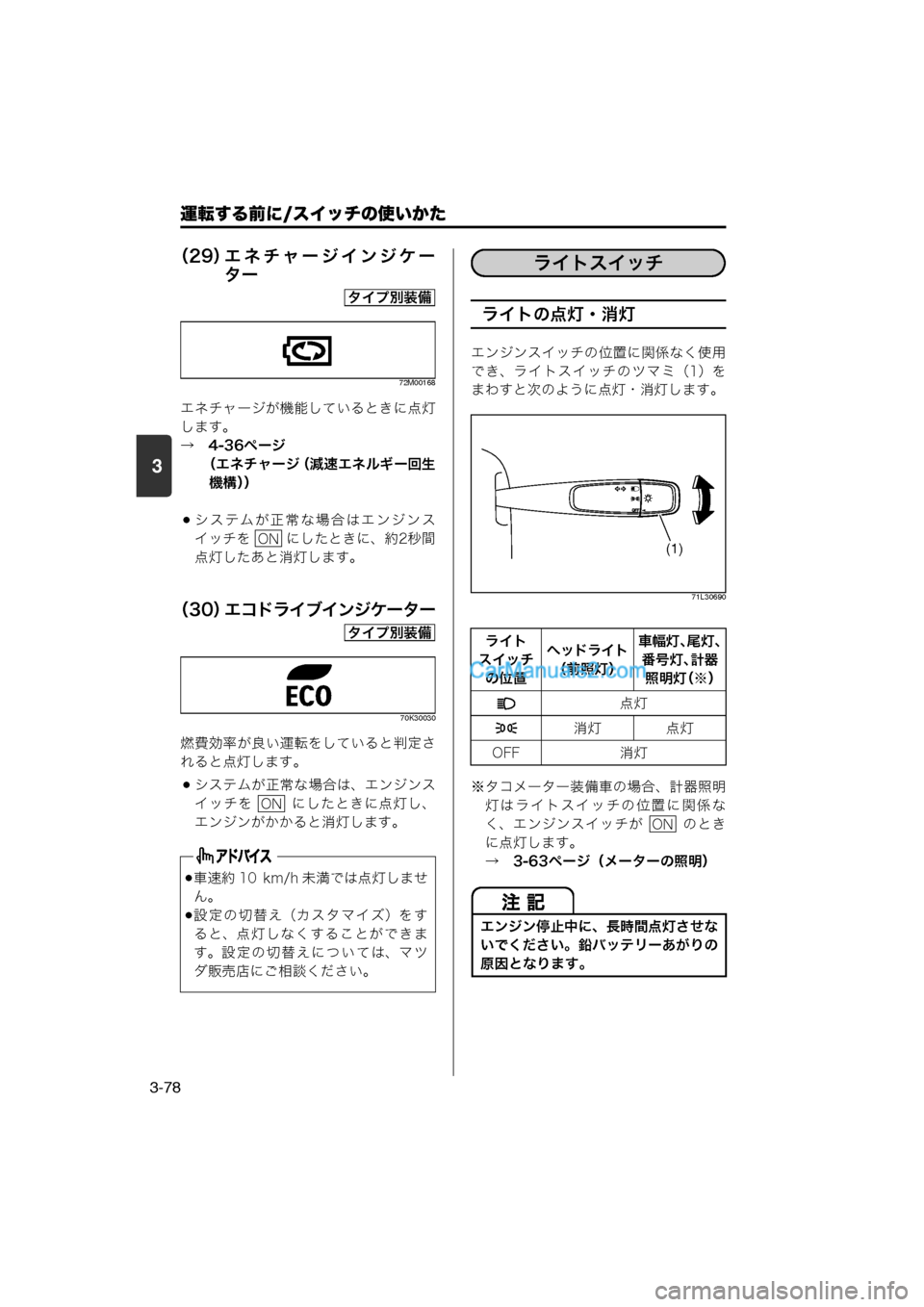

（29）エネチャージインジケー
ター
72M00168
エネチャージが機能しているときに点灯
します。
→　4-36ページ
（エネチャージ（減速エネルギー回生機構））
システムが正常な場合はエンジンス
イッチを にしたときに、約2秒間
点灯したあと消灯します。
（30） エコドライブインジケーター
70K30030
燃費効率が良い運転をしていると判定さ
れると点灯します。
システムが正常な場合は、エンジンス
イッチを にしたときに点灯し、
エンジンがかかると消灯します。
ライトの点灯・消灯
エンジンスイッチの位置に関係なく使用
で き、ラ イ ト ス イ ッ チ の ツ マ ミ（1）を
まわすと次のように点灯・消灯します。
71L30690
※タコメーター装備車の場合、計器照明
灯はライトスイッチの位置に関係な
く、エンジンスイッチが のとき
に点灯します。
→　3-63ページ（メーターの照明）
車速約 10 km/h 未満では点灯しません。
設定の切替え（カスタマイズ）をすると、点灯しなくすることができま
す。設定の切替えについては、マツ
ダ販売店にご相談ください。
タイプ別装備
ON
タイプ別装備
ON
ライト
スイッチ の位置 ヘッドライト
（前照灯） 車幅灯、尾灯、
番号灯、計器照明灯 （※）
点灯
消灯 点灯
OFF 消灯
エンジン停止中に、長時間点灯させな
いでください。鉛バッテリーあがりの
原因となります。
スイッチの使いかた
ライトスイッチ
(1)
ON
000- 取扱説明書 .book 78 ページ ２０１３年５月２７日　月曜日　午後１時４８分

運転する前に/スイッチの使いかた
3-79

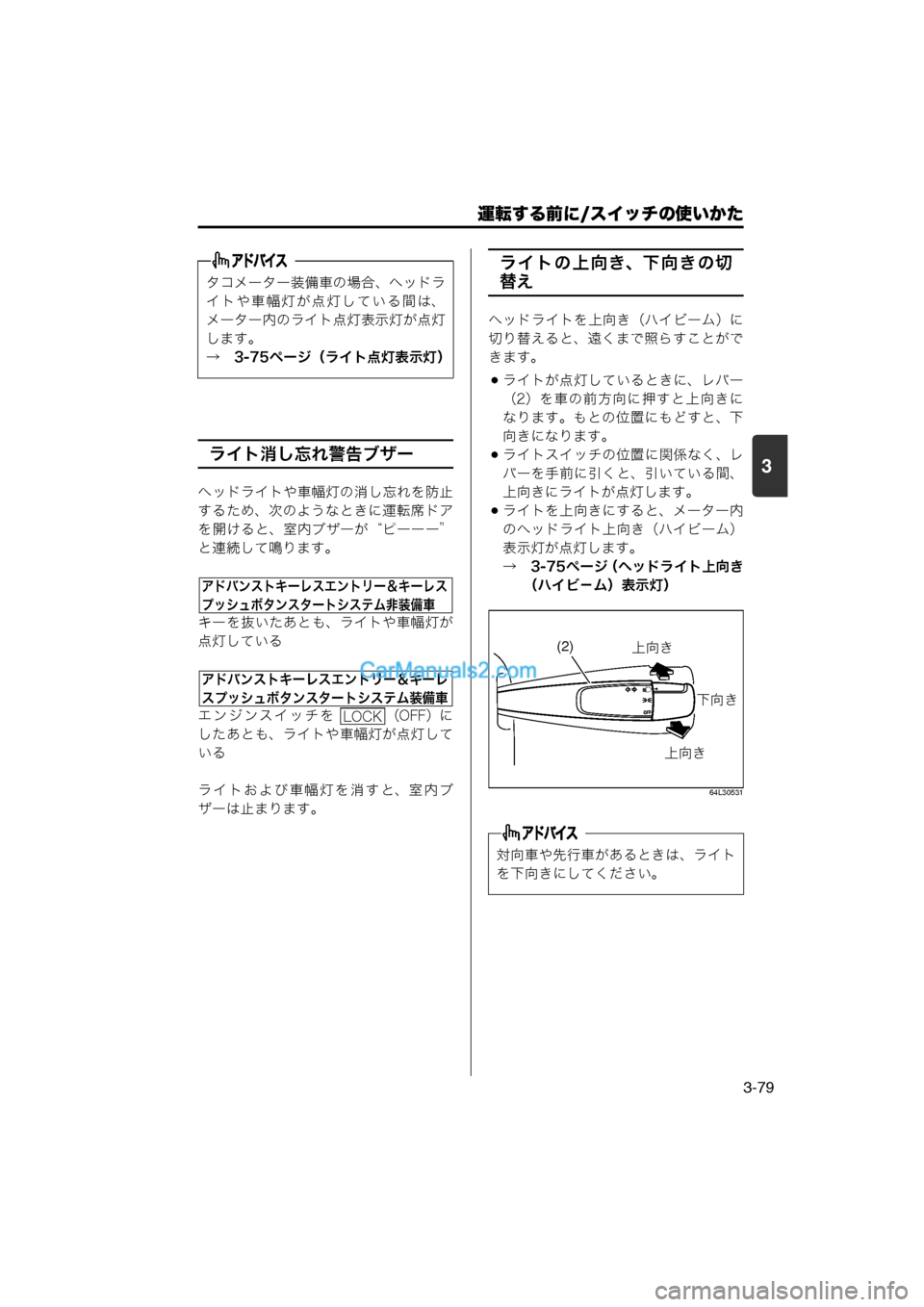

3ライト消し忘れ警告ブザー
ヘッドライトや車幅灯の消し忘れを防止
するため、次のようなときに運転席ドア
を開けると、室内ブザーが“ピーーー”
と連続して鳴ります。
キーを抜いたあとも、ライトや車幅灯が
点灯している
エンジンスイッチを （OFF）に
したあとも、ライトや車幅灯が点灯して
いる
ライトおよび車幅灯を消すと、室内ブ
ザーは止まります。
ライトの上向き、下向きの切
替え
ヘッドライトを上向き（ハイビーム）に
切り替えると、遠くまで照らすことがで きます。
ライトが点灯しているときに、レバー
（2）を車の前方向に押すと上向きに
なります。もとの位置にもどすと、下
向きになります。
ライトスイッチの位置に関係なく、レ
バーを手前に引くと、引いている間、
上向きにライトが点灯します。
ライトを上向きにすると、メーター内
のヘッドライト上向き（ハイビーム）
表示灯が点灯します。
→　3-75ページ （ヘッドライト上向き
（ハイビ－ム）表示灯）
64L30531
タコメーター装備車の場合、ヘッドラ
イトや車幅灯が点灯している間は、
メーター内のライト点灯表示灯が点灯
します。
→　3-75ページ（ライト点灯表示灯）
アドバンストキーレスエントリー＆キーレス
プッシュボタンスタートシステム非装備車
アドバンストキーレスエントリー＆キーレ
スプッシュボタンスタートシステム装備車
LOCK
対向車や先行車があるときは、ライト を下向きにしてください。
è
è é (2)
000- 取扱説明書 .book 79 ページ ２０１３年５月２７日　月曜日　午後１時４８分

運転する前に/スイッチの使いかた
3-80
3

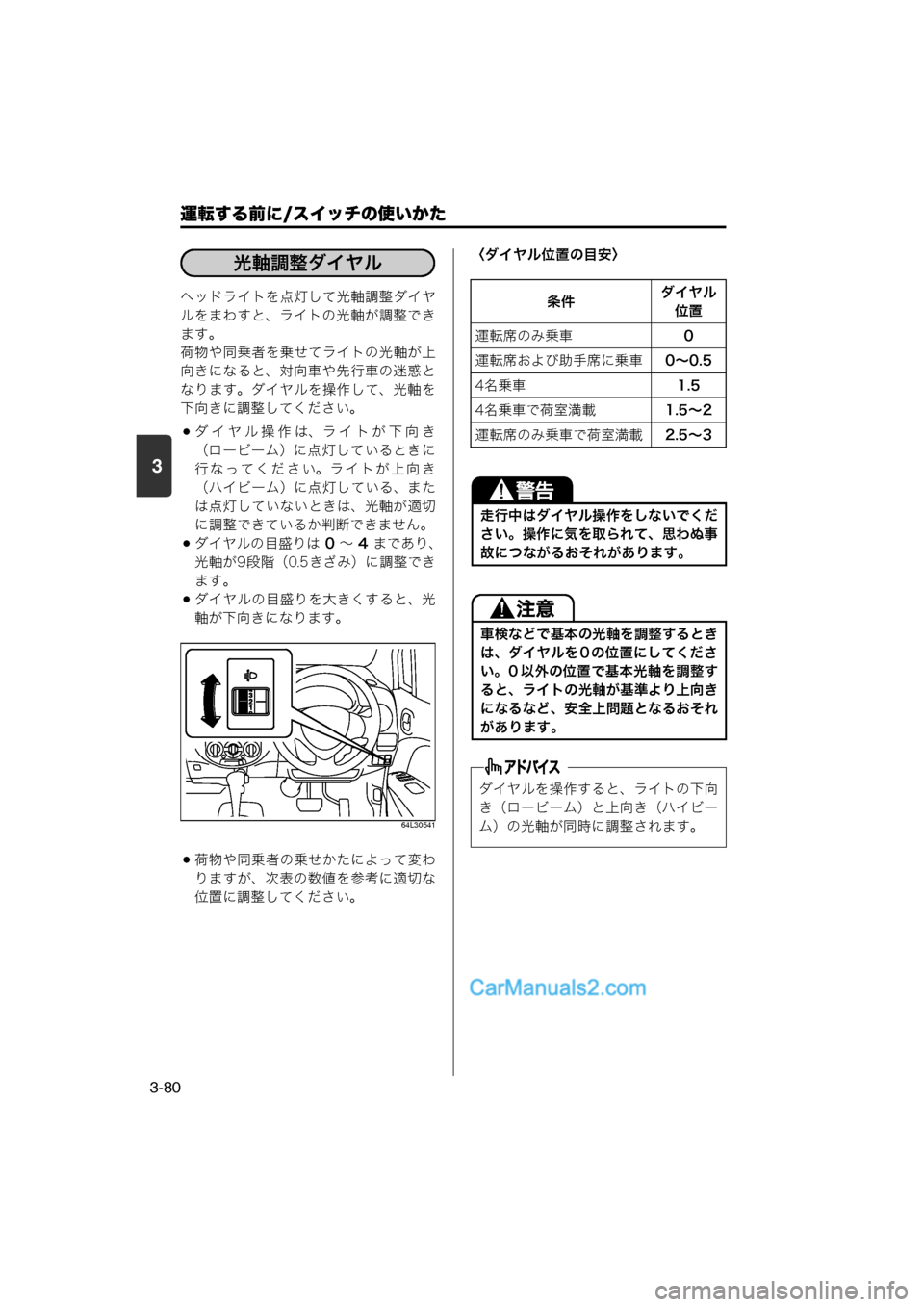

ヘッドライトを点灯して光軸調整ダイヤ
ルをまわすと、ライトの光軸が調整でき
ます。
荷物や同乗者を乗せてライトの光軸が上
向きになると、対向車や先行車の迷惑と
なります。ダイヤルを操作して、光軸を
下向きに調整してください。
ダイヤル操作は、ライトが下向き
（ロービーム）に点灯しているときに
行なってください。ライトが上向き （ハイビーム）に点灯している、また
は点灯していないときは、光軸が適切
に調整できているか判断できません。
ダイヤルの目盛りは 0 ～ 4 まであり、
光軸が9段階（0.5きざみ）に調整でき ます。
ダイヤルの目盛りを大きくすると、光
軸が下向きになります。
64L30541
荷物や同乗者の乗せかたによって変わ
りますが、次表の数値を参考に適切な
位置に調整してください。 〈ダイヤル位置の目安〉
光軸調整ダイヤル
条件
ダイヤル
位置
運転席のみ乗車 0
運転席および助手席に乗車 0～0.5
4名乗車 1.5
4名乗車で荷室満載 1.5～2
運転席のみ乗車で荷室満載 2.5～3
走行中はダイヤル操作をしないでくだ
さい。操作に気を取られて、思わぬ事
故につながるおそれがあります。
車検などで基本の光軸を調整するとき
は、ダイヤルを 0 の位置にしてくださ
い。0 以外の位置で基本光軸を調整す
ると、ライトの光軸が基準より上向き
になるなど、安全上問題となるおそれ
があります。
ダイヤルを操作すると、ライトの下向
き（ロービーム）と上向き（ハイビー
ム）の光軸が同時に調整されます。
000- 取扱説明書 .book 80 ページ ２０１３年５月２７日　月曜日　午後１時４８分
