2013 CITROEN C4 PICASSO Návod na použití (in Czech)

7
SEZNÁMENÍ s VOZIDLEM
Tento vstup umožňuje snadný přístup
do zavazadlového prostoru, i když je
vozidlo zaparkováno u stěny nebo
v blízkosti jiného vozu.


Otevírací okno pátých dveří

Otevření



)
Stiskněte páčku 2
. Úchop 4
se
nachází na úrovni hřídelky zadního
stěrače.


Zavření



)
Spusťte zadní okno.



90


)
Stiskněte páčku 1
.
Pokud je otevřeno okno okno pátých
dveří, víko nelze otevřít.


)
Víko zavazadlového prostoru sklo-
pte pomocí jednoho ze dvou drža-
del 3
umístěných na jeho vnitřním
obložení.

)
Po přechodu rovnovážného bodu
nechte víko klesnout dolů vlastní
vahou, až se samo dovře (nepomá-
hejte mu ani jej nepřibrzďujte).

Maximální zatížení: 22 kg.

Modul Modubox se skládá z vyjímatel-
ného vozíku a tašky z pružného materi-
álu, které je možno používat nezávisle
na sobě podle Vaší potřeby.



112

OTEVÍRÁNÍ


Otevírání víka zavazadlového
prostoru

Uzavření víka zavazadlového prostoru


Modubox (CITROËN
C4 Picasso)

8
SEZNÁMENÍ s VOZIDLEM

CITROËN
Grand C4 Picasso

Přenosná
svítilna
Pneumatické zadní
odpružení

Umožňuje nastavení výšky
prahu zavazadlového prostoru Přístup
k náhradnímu
kolu

Souprava pro dočasnou opravu pneumatiky

Podle výbavy vozidla je sada pro opravu průrazu pneumatiky umístěna ve schránce v zavazadlovém prostoru
nebo ve schránce v podlaze u sedadel druhé řady (otevřete schránku otočením šroubu o čtvrt otáčky).
Sada pro opravu průrazu je kompletním systémem určeným pro provizorní opravu; skládá se z kompre-
soru a nádobky s gelem pro lepení. Svinovací kryt zavazadlového
prostoru Kryt zavazadlového
prostoru ze dvou dílů
Přenosná svítilna


111


11 2



187



171



183


116
CITROËN
C4 Picasso


ZAVAZADLOVÝ PROSTOR

Viz též kapitola „Praktické informace – § Výměna kola“.



186

9
SEZNÁMENÍ s VOZIDLEM

Pilotovaná mechanická 6-ti
stupňová převodovka
Poskytuje možnost řízení v automa-
tickém, manuálním nebo sekvenčním
režimu (pomocí páček pod volantem),
který spojuje výhody obou prvně jme-
novaných.



149


Omezovač/regulátor rychlosti
Umožňuje ovládat rychlost vozidla podle
Vámi předprogramovaných hodnot.



162, 164

Elektrická parkovací brzda
Umožňuje řídit zastavení a rozjezd
vozidla automaticky nebo manuálně
pomocí svého ovladače.



139


Osvěžovač vzduchu
Je vestavěný do ventilačního systé-
mu, rozptyluje Vámi zvolenou vůni do
celého prostoru pro cestující.



65


Osvětlení interiéru
Tlumené osvětlení prostoru pro cestu-
jící zlepšuje viditelnost uvnitř vozidla
za špatných světelných podmínek.



104


INTERIÉR

10
SEZNÁMENÍ s VOZIDLEM

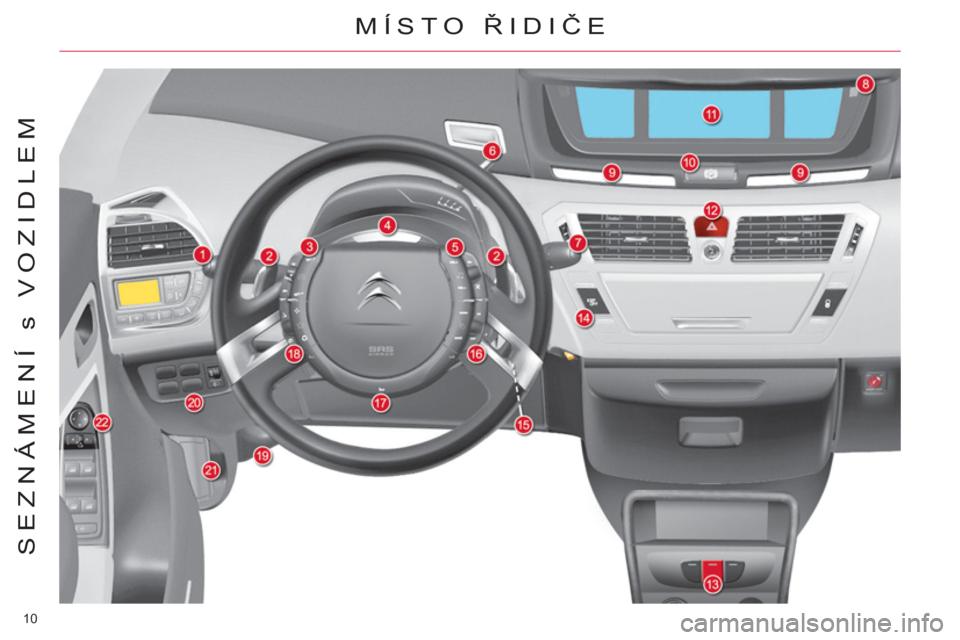

MÍSTO ŘIDIČE

11
SEZNÁMENÍ s VOZIDLEM

8.
Ovladače:


- Nulování denního počitadla
ujetých kilometrů

- Reostat osvětlení

9.
Zobrazení kontrolek
(s multifunkčním displejem
NaviDrive nebo MyWay)

10.
Elektrická parkovací brzda

11 .
Sdružený přístroj

12.
Výstražná světla

13.
Lišty s ovladači:


- Tísňové volání nebo volání
asistenční služby

- Varování při neúmyslném přejetí
středové čáry

14.
Ovládání deaktivace ESP

15.
Zámek řízení/spínací skříňka

16.
Ovladače multifunkčního displeje
(na volantu)

17.
Zvuková houkačka


1.
Ovladače:


- Osvětlení

- Směrová světla

- Přední a zadní světla do mlhy

2.
Páčky pilotované mechanické
6-ti stupňové převodovky nebo
automatické převodovky

3.
Ovladače tempomatu a omezovače
rychlosti (na volantu)

4.
Signalizační kontrolky

5.
Ovladače audiosystému
a telematického systému
(na volantu)

6.
Předvolič pilotované mechanické
6-ti stupňové převodovky nebo
automatické převodovky

7.
Ovladače:


- Přední stěrače

- Ostřikovače

- Zadní stěrač

- Palubní počítač



18.
Ovladače volitelného vybavení
(na volantu)

19.
Dvířka pojistkové skříňky

20.
Ovladače:


- Víko palivové nádrže

- Přední a zadní parkovací asistent

- Stop & Start

- Vypnutí objemové ochrany

- Seřízení světlometů


21.
Páka pro otevírání víka motoru

22.
Ovladače zpětných zrcátek

12
SEZNÁMENÍ s VOZIDLEM
MÍSTO ŘIDIČE

13
SEZNÁMENÍ s VOZIDLEM
MÍSTO ŘIDIČE




1.
Ovladače:


- Otevírání oken

- Dětská pojistka

2.
Odmrazovací/odmlžovací tryska
bočního okna
Boční větrací otvor

3.
Ovladače klimatizace řidiče

4.
Přední airbag řidiče

5.
Horní levý úložný prostor

6.
Středové větrací otvory

7.
Horní pravý úložný prostor

8.
Přední airbag spolujezdce

9.
Pravý a levý reproduktor (výškový)
10.
Odmrazovací/odmlžovací tryska
bočního okénka

11 .
Odmrazovací/odmlžovací tryska
čelního okna

12.
Snímač oslnění

13.
Ovladače klimatizace spolujezdce

14.
Spodní schránka v palubni desce:


- Držák náplně osvěžovače
vzduchu

- Různé úložné prostory

15.
Přepínač na klíč:


- Aktivace/deaktivace předního
airbagu spolujezdce

16.
Ovladač centrálního zamykání
17.
Audiosystém a telematický systém

18.
Osvěžovač vzduchu

19.
Chlazená schránka

20.
Zásuvka USB (nebo ucpávka)

21.
Zásuvka příslušenství 12 V nebo
zapalovač

22.
Vyjímatelný popelník

23.
Ovladač vnitřního osvětlení

24.
Ovladač nastavení volantu

14
SEZNÁMENÍ s VOZIDLEM

Nastavení volantu

Volant lze seřizovat výškově a podélně.
Uvolněte volant zatažením ovladače A

směrem k sobě.
Nastavte polohu volantu a zajistěte ji
stlačením páky směrem dolů.



77
Automaticky a postupně upravuje své
vlastnosti při přechodech mezi nočním
a denním režimem. Funguje při zapnutém zapalování.
Z místa řidiče vyberte zpětné zrcát-
ko posunutím ovladače 1
doleva nebo
doprava a poté pomocí ovladače 2

nastavte polohu zpětného zrcátka.
Odmlžování - vyhřívání zpětných zrcátek
je spojeno s odmlžováním - vyhříváním
zadního skla.



105



76

Z bezpečnostních důvodů neprová-
dě
jte nikdy tyto úkony za jízdy.
Toto vybavení 1
umožňuje snadné sle-
dování cestujících na zadních seda-
dlech ve voze. Lze jej vyklopit pro
zabránění oslnění.


Sklápění vnějších zpětných
zrcátek
U stojícího vozidla lze sklápět zpětná
zrcátka ručně nebo elektricky.

POHODLNÁ POLOHA


Automatické elektrochromatické
vnitřní zpětné zrcátko
Nastavení venkovních zpětných
zrcátek



77



Zrcátko pro sledování dění na
zadních sedadlech
