2013 CITROEN C4 PICASSO Návod na použití (in Czech)

XI
191
PRAKTICKÉ INFORMACE
Výměna žárovky v dálkových světlech


)
Demontujte pryžový uzávěr.

)
Demontujte spony na každé straně
žárovky.

)
Vytáhněte držák žárovek.

)
Vyměňte vadnou žárovku.

)
Zasuňte držák do jeho uložení.

)
Zapněte spony.

)
Namontujte pryžový uzávěr.



Výměna xenonových výbojek ve světlometech
s dvojí funkcí (potkávací/dálková)

Výměna žárovky v přídavných
světlometech


)
Demontujte pryžový uzávěr.

)
Otočte držák žárovky o 1/4 otáč-
ky proti směru hodinových ruči-
ček a vyjměte jej z uložení.

)
Vyměňte vadnou žárovku.

)
Umístěte držák do jeho uložení,
zatlačte a otočte jej o 1/4 otáčky
(po směru hodinových ručiček).

)
Namontujte pryžový uzávěr.

Pokud je světlomet opat-
řen tímto symbolem, nech-
te výměnu xenonových
výbojek (D1S - 35 W) natá-
čecích světlometů provést profesio-
nály (nebezpečí úrazu elektrickým
proudem).
Kontaktujte servisní síť CITROËN
nebo odborný servis.
Pokud se vyskytne závada na jed-
né z výbojek, doporučujeme vymě-
nit současně obě výbojky.









Výměna žárovky v potkávacích
světlech


)
Demontujte pryžový uzávěr.

)
Otočte držák žárovky o čtvrt otáč-
ky proti směru chodu hodinových
ručiček a vyjměte jej z uložení.

)
Vyměňte vadnou žárovku.

)
Umístěte držák do jeho uložení,
zatlačte a otočte jej o čtvrt otáč-
ky (ve směru chodu hodinových
ručiček).

)
Namontujte pryžový uzávěr.

XI
192
PRAKTICKÉ INFORMACE













Výměna žárovky v obrysových
světlech


)
Otočte držák žárovek o čtvrt
otáčky (proti směru chodu hodi-
nových ručiček).

)
Vyjměte jej z jeho uložení.

)
Vyměňte vadnou žárovku.

)
Umístěte držák žárovky.

)
Otočte držák žárovky o čtvrt
otáčky ve směru chodu hodino-
vých ručiček pro jeho uchycení
v uložení.

Výměna žárovky ve směrových
světlech
Žárovka směrových světel se nachá-
zí pod žárovkou dálkových světel.


)
Demontujte pryžový uzávěr.

)
Vytáhněte držák žárovek.

)
Vyměňte vadnou žárovku.

)
Umístěte držák žárovek do
jazýčků a zatla
čte jej.

)
Namontujte pryžový uzávěr.

Výměna žárovky v integrovaných
směrových světlech
Pro výměnu směrového světla
zatlačte směrem dolů plochu ozna-
čenou šipkou a poté směrové světlo
vytáhněte.
Náhradní žárovky si obstarejte v ser-
visní síti CITROËN nebo odborném
servisu.

XI
193
PRAKTICKÉ INFORMACE










Výměna žárovek v mlhových
světlech (H11-55 W)


)
Zasuňte klíč do drážky A
tak, že
sklopíte krytku držáku žárovky,
která se nachází pod nárazníkem.
Potom zasuňte klíč do drážky B
,
abyste mohli vyjmout optický blok.

)
Odšroubujte optický blok.

)
Sklopte držák žárovky.

)
Vyměňte vadnou žárovku.

)
Namontujte držák žárovky zpět
na místo.

)
Přišroubujte optickou jednotku
a zacvakněte krytku držáku žárovky.



Výměna žárovek v mlhových
světlech (P21 W)


)
Zasuňte ruku pod nárazník tak,
abyste dosáhli na držák žárovky.

)
Otočte o čtvrt otáčky držákem
žárovky.

)
Vyjměte držák žárovky.

)
Žárovku vyjmete otočením o čtvrt
otáčky.

)
Vyměňte vadnou žárovku.

)
Vyměňte žárovku.

)
Namontujte držák žárovky oto-
čením o čtvrt otáčky.

V případě potřeby výměny diod toho-
to typu světel se obraťte na servisní
síť CITROËN nebo odborný servis.









Výměna diod denních/
obrysových světel

XI
194
PRAKTICKÉ INFORMACE


























Zadní světlo – (C4 Picasso)



1.
Směrová světla (PY21W)


2.
Brzdová a obrysová světla
(P21/5W)


3.
Světla zpětného chodu
(P21/5W).



)
Určete vadnou žárovku.

)
Otevřete víko zavazadlového pro-
storu, stiskněte plastovou krytku A

u optického bloku, abyste ho moh-
li vyjmout z úložného prostoru.

)
Odšroubujte oba dva šrouby B
na
straně optického bloku a odepně-
te světelný blok zatažením smě-
rem dozadu.

)
Odpojte propojovací konektor,
který spojuje optický blok se
zavazadelníkem.

)
Vyjměte držák žárovek.

)
Vyměňte žárovky.
Žárovku vyjmete otočením o čtvrt
otáčky.
Žárovku namontujete otočením
o čtvrt otáčky v opačném směru.

)

Osaďte držák žárovky zpět na místo.

)

Připojte konektor k optickému bloku.


Výměna žárovek světel na
karosérii


)
Určete vadnou žárovku.

)
Otevřete víko zavazadlového
prostoru, sejměte plastový kryt
umístěný na víku.

)
Zasuňte držák do jeho uložení.

)
Vyměňte žárovku.
Žárovku vyjměte otočením o čtvrt
otáčky.
Žárovku namontujete otočením
o čtvrt otáčky v opačném směru.

)
Umístěte držák žárovky.

)
Nasaďte plastový kryt.


Výměna žárovek ve světlech víka
zavazadlového prostoru
)
Zaklapněte optický blok do karo-
série a zašroubujte oba šrouby.

)
Osaďte a zatlačte plastovou
krytku.

XI
195
PRAKTICKÉ INFORMACE


























Zadní světla (Grand C4
Picasso)


1.
Směrová světla
(PY21W)


2.
Brzdová světla (

P21W)


3.
Světla zpětného chodu

(P21W)


4.
Obrysová světla
(diody)

U těchto typů světel kontaktuj-
te servisní síť CITROËN nebo
odborný servis.
Výměna žárovek


)
Určete vadnou žárovku.

)
Otevřete víko zavazadlového
prostoru, odšroubujte 3 šrou-
by na krajích optického blo-
ku a odepněte optický blok
zatažením směrem dozadu.

)
Odepněte propojovací konektor.
Neodpojujte LED diody.

)
Vyjměte těsnění.

)
Vyjměte držák žárovek.

)
Vyměňte žárovky.
Žárovku vyjmete otoč
ením o čtvrt
otáčky.
Žárovku namontujete otočením
o čtvrt otáčky v opačném směru.

)
Umístěte držák žárovky.

)
Namontujte těsnění.

)
Připojte konektor k optickému
bloku.

)
Kabel zasuňte do otvoru v karo-
sérii.

)
Zaklapněte optický blok do karo-
série a zašroubujte 3 šrouby.



Výměna žárovky v osvětlení
státní poznávací značky (W 5 W)







) Zasuňte tenký šroubovák do jed-
noho z vnějších otvorů průhled-
ného krytu.

) Zatlačením směrem ven kryt
uvolněte.

) Sundejte průhledný kryt.

) Vyměňte vadnou žárovku.

XI
196
PRAKTICKÉ INFORMACE







Výměna žárovky ve třetím
brzdovém světle vybaveném
žárovkami (W 5 W)


)

Otevřete víko zavazadlového pro-
storu a odepněte vnitřní obložení.

)
Odšroubujte matice.

)
Pomocí tenkého šroubováku
odepněte 3 přídržné kolíky.

)
Vyjměte světlo vnější stranou
přepážky.

)
Vyjměte držák žárovky.

)
Vyměňte vadnou/é žárovky.
Při zpětné montáži postupujte
v opačném pořadí.



Výměna třetího brzdového světla
(s LED diodami)
Výměnu tohoto typu světla s diodami
konzultujte se servisní síti CITROËN
nebo s odborným servisem.



Vnitřní osvětlení


Stropní svítidlo (1/W 5 W)

















Pro přístup k žárovce odepněte
tenkým šroubovákem na straně
ovládání kryt stropního svítidla 1 .


Lampičky pro čtení (2/W 5 W)
Uvolněte kryt střešního osvětlení.
Pro přístup k vadné žárovce uvolně-
te v případě potřeby přepážku lam-
pičky 2 .

Osvětlení zavazadlového
prostoru (W 5 W)
Sejměte kryt tak, že budete tlačit
patku směrem dozadu.


Přenosná svítilna (Krypton 3,6 V)


) Otevřete patku.

) Zatlačte šroubovákem do otvoru
patky a vyjměte pouzdro.

) Pro výměnu žárovky úplně ote-
vřete pouzdro.

XI
197
PRAKTICKÉ INFORMACE

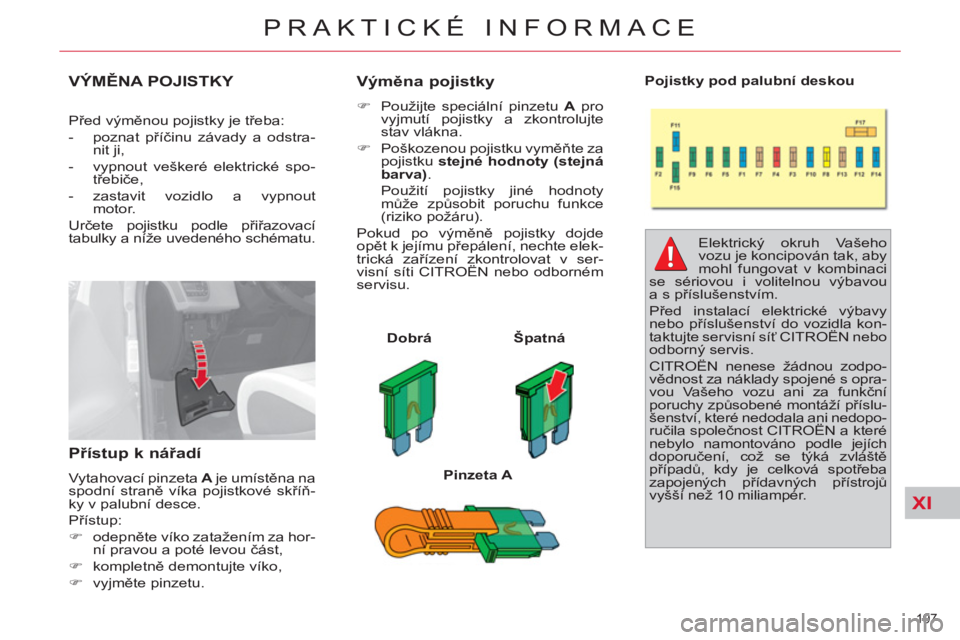

VÝMĚNA POJISTKY


Před výměnou pojistky je třeba:


- poznat příčinu závady a odstra-
nit ji,

- vypnout veškeré elektrické spo-
třebiče,

- zastavit vozidlo a vypnout
motor.
Určete pojistku podle přiřazovací
tabulky a níže uvedeného schématu.


Přístup k nářadí

Vytahovací pinzeta A
je umístěna na
spodní straně víka pojistkové skříň-
ky v palubní desce.
Přístup:


)
odepněte víko zatažením za hor-
ní pravou a poté levou část,

)
kompletně demontujte víko,

)
vyjměte pinzetu.



Výměna pojistky



)
Použijte speciální pinzetu A
pro
vyjmutí pojistky a zkontrolujte
stav vlákna.

)
Poškozenou pojistku vyměňte za
pojistku stejné hodnoty (stejná
barva)
.
Použití pojistky jiné hodnoty
může způsobit poruchu funkce
(riziko požáru).
Pokud po výměně pojistky dojde
opět k jejímu přepálení, nechte elek-
trická zařízení zkontrolovat v ser-
visní síti CITROËN nebo odborném
servisu.


Dobrá

Špatná


Pinzeta A

Pojistky pod palubní deskou


Elektrický okruh Vašeho
vozu je koncipován tak, aby
mohl fungovat v kombinaci
se sériovou i volitelnou výbavou
a s příslušenstvím.
Před instalací elektrické výbavy
nebo příslušenství do vozidla kon-
taktujte servisní síť CITROËN nebo
odborný servis.
CITROËN nenese žádnou zodpo-
vědnost za náklady spojené s opra-
vou Vašeho vozu ani za funkční
poruchy způsobené montáží příslu-
šenství, které nedodala ani nedopo-
ručila společnost CITROËN a které
nebylo namontováno podle jejích
doporučení, což se týká zvláště
případů, kdy je celková spotřeba
zapojených přídavných přístroj
ů
vyšší než 10 miliampér.

XI
198
PRAKTICKÉ INFORMACE

Pojistky pod palubní deskou


Přístup k pojistkám


)
Povolte šroub o ¼ otáčky a vyjmě-
te víko.

Tabulka pojistek




Číslo pojistky




Hodnota



Funkce




F1



15 A

Zadní stěrač


F2



30 A

Kostra zamykání a odemykání


F3



5 A

Airbag a pyrotechnické předpínače


F4



10 A

Multimédia, elektrochromatické zpětné zrcátko, fi ltr
pevných částic, diagnostická zásuvka, klimatizace,
manuální nastavování sklonu světlometů


F5



30 A

Ovládání předních oken, elektronický panel
předních dveří, panoramatické střešní okno


F6



30 A

Ovládání zadních oken


F7



5 A

Stropní svítidla, chlazený úložný prostor v palubní
desce, autorádio


F8



20 A

Multifunkční displej, autorádio, ovládací prvky
na volantu, multimédia, detekce snížení tlaku
v pneumatikách, alarm, tažné zařízení


F9



30 A

Multimédia, přední zásuvka 12 V, př
enosná svítilna
zavazadlového prostoru, autorádio


F10



15 A

Regulátor světlé výšky (odpružení)


F11



15 A

Spínač brzd, spínací skříňka


F12



15 A

Parkovací asistent, automatické stíraní a osvětlení,
elektrické ovládání sedadla spolujezdce,
signalizace neúmyslného přejetí čáry, Hi-Fi
zesilovač, tažné zařízení


F13



5 A

Pomocná řídicí jednotka motoru (BSM), elektrické
ovládání sedadla řidiče


F14



15 A

Klimatizace, handsfree sada Bluetooth
®
, předvolič
automatické převodovky, airbag, sdružený přístroj


F15



30 A

Zamykání a odemykání


F16



Nepoužito

MŮSTEK


F17



40 A

Vyhřívání zadního okna
