2013 CITROEN C4 PICASSO Návod na použití (in Czech)

VI
111
USPOŘÁDÁNÍ
KRYT ZAVAZADLOVÉHO PROSTORU (C4 PICASSO)

Skládá se ze dvou částí.


Zadní kryt


Demontáž



)
Vyhákněte šňůry.

)
Zatlačte svisle a potom zvedněte
krytu zavazadlového prostoru na
každé straně.


Přední kryt


Demontáž



)
Nejprve sundejte zadní kryt.

)
Vodorovně zatlačte a potom na
obou stranách zvedněte.

Zpětná montáž



)
Ustavte kryt zavazadlového
prostoru proti jeho úložením
a zatlačte svisle až na doraz.

)
Pro spojení krytu zavazadlového
prostoru a víka zavazadlového
prostoru uchopte sňůry a upev-
něte je k pátým dveřím.

Zpětná montáž



)
Stáhněte kryt dolů.

)
Ustavte kryt zavazadlového
prostoru proti jeho úložením
a zatlačte svisle až na doraz.

VI
112
USPOŘÁDÁNÍ
MODUBOX (C4 PICASSO)

Zařízení je možné používat ve voze
i mimo něj. Skládá se z vyjímatelné-
ho vozíku a plastové tašky (která je
u některých verzí tepelně izolova-
ná), které je možno používat nezá-
visle na sobě podle Vaší potřeby
(tak, že vyháknete upínací popruhy,
umístěné po obou stranách nahoře
a dole).

Použití



)
Vyhákněte červený popruh, abyste
uvolnili Modubox.

)
Vyhákněte černý popruh a potom
současně stiskněte červená tla-
čítka umístěná po obou stranách
Moduboxu, abyste jej rozložili.



Použití mimo vozidlo

Uložení do vozu



)
Pro složení a uložení Moduboxu
do vozu proveďte úkony v opač-
ném pořadí.

)
Pokud jste Modubox použili
mimo vozidlo, dbejte na to, abys-
te jej ustavili do k tomu určených
zářezů.

HÁČEK NA ZAVAZADLA SVINOVACÍ KRYT
ZAVAZADLOVÉHO PROSTORU
(GRAND C4 PICASSO)

Poloha 1

Uspořádání 5 míst; je instalován za
sedadly druhé řady se složenými
sedadly třetí řady.


)
Stlačte zářez po levé straně
Moduboxu, abyste vysunuli (nebo
zasunuli) madlo.


Je umístěn na levé straně příčky
zavazadlového prostoru a umožňuje
zavěsit tašky s nákupem.
Montáž navíječe:



)
Umístěte levou stranu navíječe
krytu do vybrání A
.

)
Zatlačte na pravou stranu naví-
ječe krytu a vložte levý konec do
vybrání B
.


)
Vytáhněte svinovací kryt až ke
sloupkům zavazadlového prostoru.


)
Nasaďte vodítka krytu zavaza-
dlového prostoru do drážek ve
sloupcích.

Demontáž navíječe:



)
Postupujte v opačném pořadí.

VI
11 3
USPOŘÁDÁNÍ

Navíječ je vybaven výklápěcí čás-
tí tak, aby měli cestující na zadních
sedadlech možnost sklopit opěradla.
)
Zastrčte zarážku na levé straně
navíječe do výseku C
.

)
Pravou stranu protáhněte pod
loketní opěrkou třetí řady sedadel.

)
Vsuňte kolík do uložení D
.

)
Vytáhněte bezpečnostní pás
sedadla(el) bez toho, aby došlo
k jejich zablokování.

)

Nechte navinout navíječ a nasaďte
vodítka krytu zavazadlového pro-
storu do drážek ve sloupcích.

)
Zajistěte sedadlo(a).

Montáž navíječe:



)
Naviňte svinovací kryt a poté jej
vyjměte ze základní polohy.

)
Umístěte svinovací kryt držadlem
směrem nahoru, krytem dolů.

)
Rozložte skládací kryty sedadel.
Demontáž navíječe:



)
Zatlačte kryt směrem k opěradlu
sedadla.

)
Složte skládací kryty sedadel do
vertikální polohy.

)
Odblokujte sedadlo zatažením
za pás E
.


)
Zatlačte opěradlo směrem dopředu.


)
Postupujte v opačném pořadí
než při montáži.


Poloha 3:

Uspořádání 7 míst; je nainstalován
za třetí řadou sedadel.

Montáž navíječe:



)
Složte rozkládací kryty.

)
Umístěte svinovací kryt držadlem
směrem nahoru, krytem nahoru.

)
Vsuňte levý kolík do uložení C
.

)
Pravou stranu protáhněte pod
loketní opěrkou třetí řady sedadel.

)
Vsuňte kolík do uložení D
.

Demontáž navíječe:



)
Postupujte v opačném pořadí.



Poloha 2

Uspořádání 7 míst; je nainstalován
za rozloženými sedadly třetí řady,
tato poloha umožňuje vizuálně skrýt
předměty uložené za třetí řadou
sedadel.
Pokud jsou sedadla rozložená, svi-
novací kryt nemůže být uložen.
Skládací kryt sedadla můžete složit
do vertikální polohy a pro rozměrněj-
ší náklady využít úložnou prohlubeň
sedadla.

VI
114
USPOŘÁDÁNÍ
ODDĚLOVACÍ SÍŤ (GRAND
C4 PICASSO)

Umožňuje maximalizovat nákladový
prostor.
Stabilizuje předměty a zabraňuje jejich
posunutí do přední části kabiny.

Vkládá

se pod svinovac

í

kryt
zavazadlov

é

ho prostoru

a uchy-
cuje se

kotevních míst

.




Poloha 1

Uspořádání 5 míst, za sedadly druhé
řady.

Montáž navíječe



)
Demontujte ochranné kryty na
uložení svinovacího krytu zava-
zadlového prostoru.

)
Umístěte navíječ pod navíječ
svinovacího krytu zavazadlové-
ho prostoru.

)
Nadzvedněte kryt a umístěte jej
na svinovací kryt.

)
Rozviňte síť protažením mezi
navíječi a sedadly.

)
Vytáhněte síť až nahoru.

)
Upevněte ji do úchytů ve stropě
(po demontáži krytek).

Demontáž navíječe



)
Postupujte v opačném pořadí.



Poloha 2

Uspořádání 2 místa, za sedadly první
řady.

Demontáž navíječe



)
Postupujte v opačném pořadí.

Montáž navíječe



)

Složte sedadla druhé řady a demon-
tujte krytky úchytů Isofi x na opěra-
dlech sedadel.

)
Upevněte navíječ do úchytů Isofi x.


)
Vytáhněte síť až nahoru.

)
Upevněte ji do úchytů ve stropě
(po demontáži krytek).

VI
11 5
USPOŘÁDÁNÍ

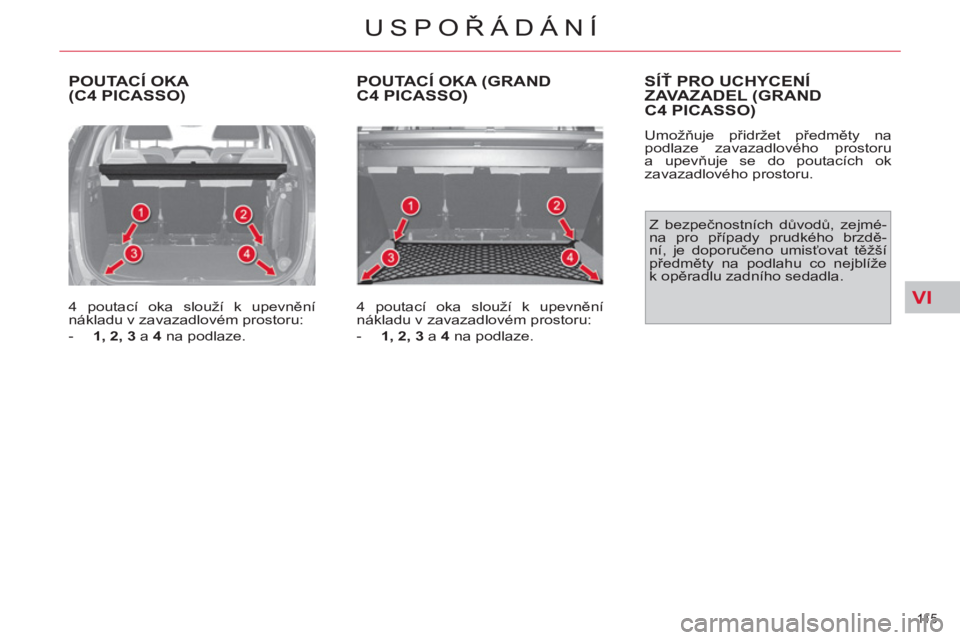

POUTACÍ OKA (C4 PICASSO)


4 poutací oka slouží k upevnění
nákladu v zavazadlovém prostoru:


- 1, 2, 3
a 4
na podlaze.

POUTACÍ OKA (GRAND
C4 PICASSO)

4 poutací oka slouží k upevnění
nákladu v zavazadlovém prostoru:


- 1, 2, 3 a 4
na podlaze.
Z bezpečnostních důvodů, zejmé-
na pro případy prudkého brzdě-
ní, je doporučeno umisťovat těžší
předměty na podlahu co nejblíže
k opěradlu zadního sedadla.
SÍŤ PRO UCHYCENÍ
ZAVAZADEL (GRAND
C4 PICASSO)
Umožňuje přidržet předměty na
podlaze zavazadlového prostoru
a upevňuje se do poutacích ok
zavazadlového prostoru.

VI
116
USPOŘÁDÁNÍ
PŘENOSNÁ SVÍTILNA


Vyjímatelná svítilna, upevněná na stěně zava-
zadlového prostoru, slouží k osvětlení zavaza-
dlového prostoru a jako kapesní baterka.

Grand C4 Picasso


C4 Picasso

Osvětlení zavazadlového
prostoru
Svítilna zavazadlového prostoru A

se automaticky rozsvítí při otevření
a zhasne při zavření víka zavaza-
dlového prostoru.
Délka svícení je různá:


- při vypnutém zapalování přibliž-
ně deset minut,

- v úsporném režimu přibližně tři-
cet sekund,

- při běžícím motoru neomezená.


Funkce svítilny
Svítilna je napájena elektrickými
bateriemi typu NiMH.
Je nezávislá na vnějším zdroji
energie po dobu přibližně 45 minut
a dobíjí se za jízdy.

)
Vyjměte svítilnu z uložení jejím
vytažením směrem nahoru ve
směru šipky.

)
Stiskněte vypínač B
na zadní
straně svítilny pro její rozsvícení
nebo zhasnutí.

)
Vysuňte držák C
na zadní straně
za účelem podepření položené
svítilny, například při výměně kola.


Uložení svítilny


)
Umístěte svítilnu do jejího uložení,
nejprve zasuňte spodní část.
Tím je umožněno automatické
zhasnutí svítilny, pokud ji zapo-
menete vypnout sami. Při montáži baterií dodržujte strikt-
ně jejich polaritu.
Nikdy nenahrazujte baterie obyčej-
nými monočlánky.
Při výměně baterií se řiďte kapitolou
„Praktické informace - § Výměna
žárovky“.
Pokud je svítilna špatně zasunutá,
existuje riziko, že se nedobije a při
otevření zavazadlového prostoru
pak nebude svítit.

Použití svítilny

VII
11 7
BEZPEČNOST DĚTÍ


*
Pravidla pro přepravu dětí se v jed-
notlivých zemích liší. Prostudujte
si předpisy platné ve Vaší zemi.
VŠEOBECNÉ INFORMACE
O DĚTSKÝCH AUTOSEDAČKÁCH

Při konstrukci všech vozů věnuje
CITROËN problematice ochrany
dětí velkou péči. Nicméně bezpeč-
nost Vašich dětí závisí také na Vás.
Pro zajištění optimální bezpečnosti
dodržujte následující pokyny:


- v souladu s předpisy Evropské
unie musí být všechny děti
mladší 12 let nebo menší než
sto padesát centimetrů pře-
váženy v homologované dět-
ské autosedačce, uzpůsobené
jejich váze
, a to na místech vyba-
vených bezpečnostním pásem
nebo úchyty ISOFIX * ,

- nejbezpečnější místa pro ces-
tování dětí ve vozidle jsou pod-
le statistických údajů vzadu,

- děti vážící méně než 9 kg musí
být vpředu i vzadu povinně
převáženy v poloze zády ke
směru jízdy.



CITROËN
Vám doporučuje
pře-
vážet děti na zadních místech

vozidla:


- „zády ke směru jízdy“
až do
2 let věku,

- „ čelem ke směru jízdy“
od
2 let.
UMÍSTĚNÍ DĚTSKÉ AUTOSEDAČKY
NA PŘEDNÍ SEDADLO


„Zády ke směru jízdy“
Když je autosedačka v poloze zády
ke směru jízdy namontovaná na
místě spolujezdce vpředu
, vak
(airbag) spolujezdce musí být povin-
ně dezaktivován. Jinak by v přípa-
dě rozvinutí vaku hrozilo vážné
zranění nebo usmrcení dítěte
.

Střední podélná poloha

„Čelem ke směru jízdy“
Když je autosedačka v poloze čelem
ke směru jízdy namontována na
místě spolujezdce vpředu
, seřiďte
sedadlo vozidla do střední podélné
polohy, narovnejte jeho opěradlo
a nechte aktivní airbag spolujezdce.

VII
118
BEZPEČNOST DĚTÍ



Nafukovací vak spolujezdce OFF
Dodržujte předpisy uvedené na štít-
ku umístěném na obou stranách slu-
neční clony spolujezdce.

Pro zajištění bezpečnosti dítěte deaktivujte povinně čelní airbag spolujezdce,
když na sedadlo spolujezdce vpředu umístíte dětskou sedačku v poloze zády
ke směru jízdy.
Jinak by v případě rozvinutí airbagu hrozilo nebezpečí vážného zranění nebo
usmrcení dítěte.
