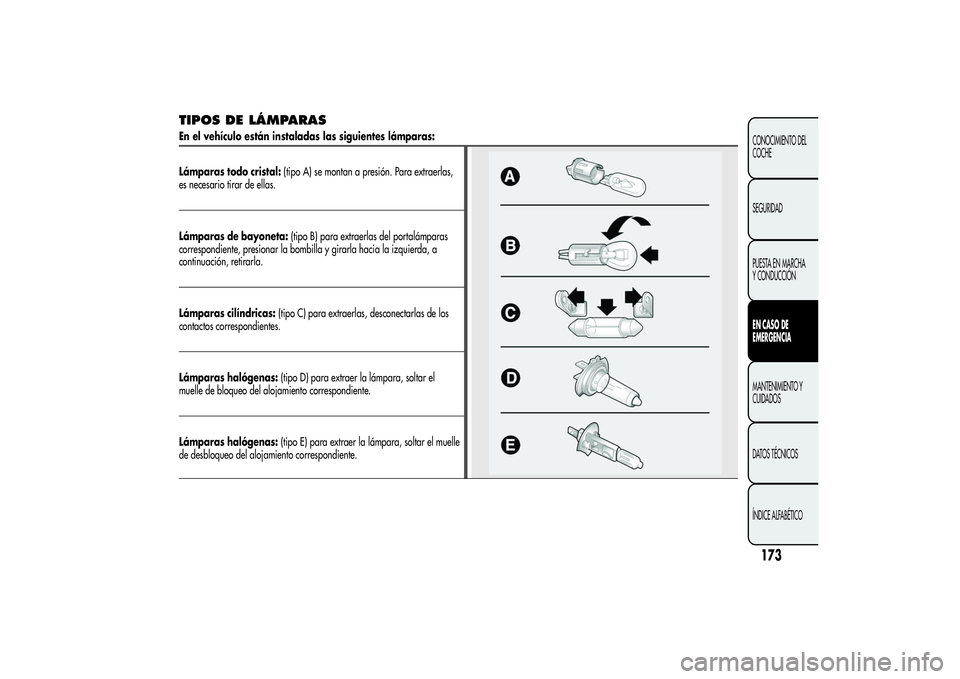

TIPOS DE LÁMPARASEn el vehículo están instaladas las siguientes lámparas:
Lámparas todo cristal:(tipo A) se montan a presión. Para extraerlas,
es necesario tirar de ellas.Lámparas de bayoneta:(tipo B) para extraerlas del portalámparas
correspondiente, presionar la bombilla y girarla hacia la izquierda, a
continuación, retirarla.
Lámparas cilíndricas:(tipo C) para extraerlas, desconectarlas de los
contactos correspondientes.
Lámparas halógenas:(tipo D) para extraer la lámpara, soltar el
muelle de bloqueo del alojamiento correspondiente.
Lámparas halógenas:(tipo E) para extraer la lámpara, soltar el muelle
de desbloqueo del alojamiento correspondiente.
173CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

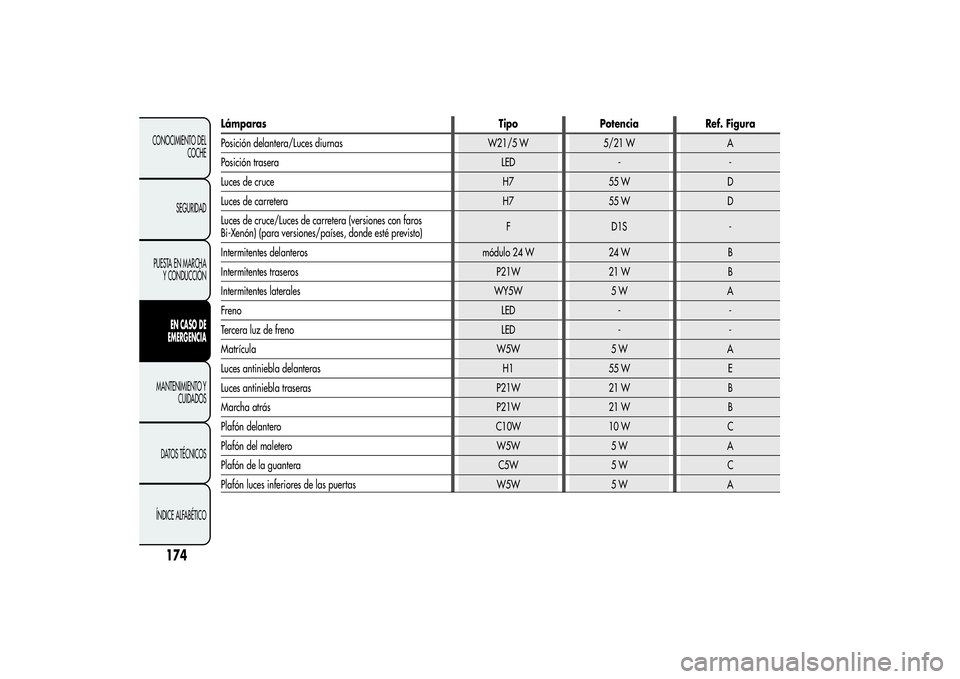

Lámparas Tipo Potencia Ref. Figura
Posición delantera/Luces diurnas W21/5 W 5/21 W A
Posición trasera LED - -
Luces de cruce H7 55 W D
Luces de carretera H7 55 W D
Luces de cruce/Luces de carretera (versiones con faros
Bi-Xenón) (para versiones/países, donde esté previsto)F D1S -
Intermitentes delanteros módulo 24 W 24 W B
Intermitentes traseros P21W 21 W B
Intermitentes laterales WY5W 5 W A
Freno LED - -
Tercera luz de freno LED - -
Matrícula W5W 5 W A
Luces antiniebla delanteras H1 55 W E
Luces antiniebla traseras P21W 21 W B
Marcha atrás P21W 21 W B
Plafón delantero C10W 10 W C
Plafón del maletero W5W 5 W A
Plafón de la guantera C5W 5 W C
Plafón luces inferiores de las puertas W5W 5 W A
174
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

SUSTITUCIÓN DE LA LÁMPARA

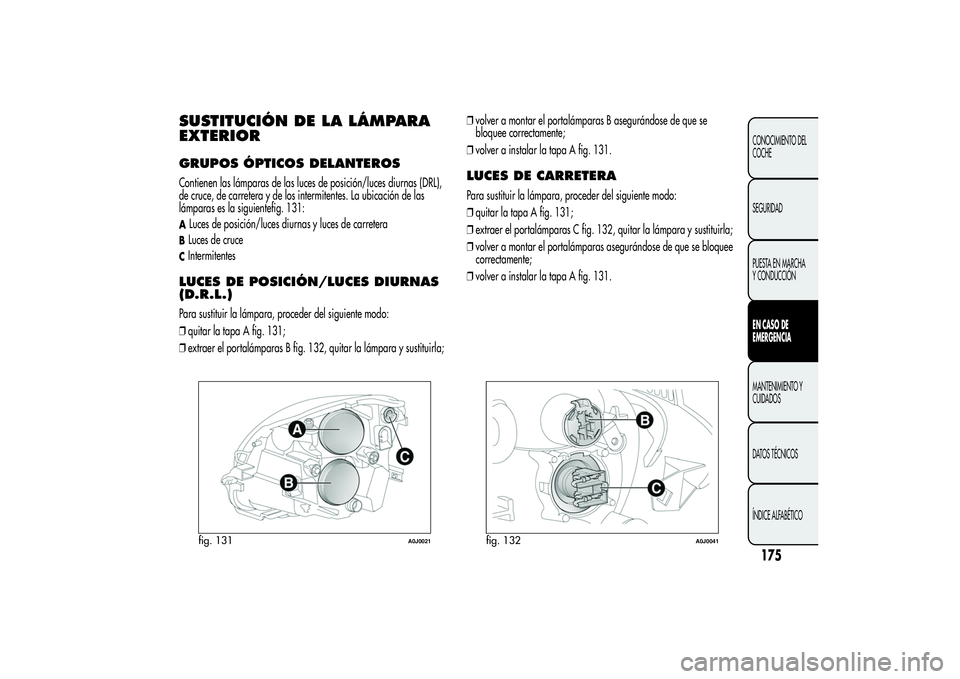

EXTERIORGRUPOS ÓPTICOS DELANTEROSContienen las lámparas de las luces de posición/luces diurnas (DRL),
de cruce, de carretera y de los intermitentes. La ubicación de las
lámparas es la siguientefig. 131:ALuces de posición/luces diurnas y luces de carreteraBLuces de cruceCIntermitentesLUCES DE POSICIÓN/LUCES DIURNAS
(D.R.L.)Para sustituir la lámpara, proceder del siguiente modo:
❒quitar la tapa A fig. 131;
❒extraer el portalámparas B fig. 132, quitar la lámpara y sustituirla;❒volver a montar el portalámparas B asegurándose de que se
bloquee correctamente;
❒volver a instalar la tapa A fig. 131.
LUCES DE CARRETERAPara sustituir la lámpara, proceder del siguiente modo:
❒quitar la tapa A fig. 131;
❒extraer el portalámparas C fig. 132, quitar la lámpara y sustituirla;
❒volver a montar el portalámparas asegurándose de que se bloquee
correctamente;
❒volver a instalar la tapa A fig. 131.
fig. 131
A0J0021
fig. 132
A0J0041
175CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

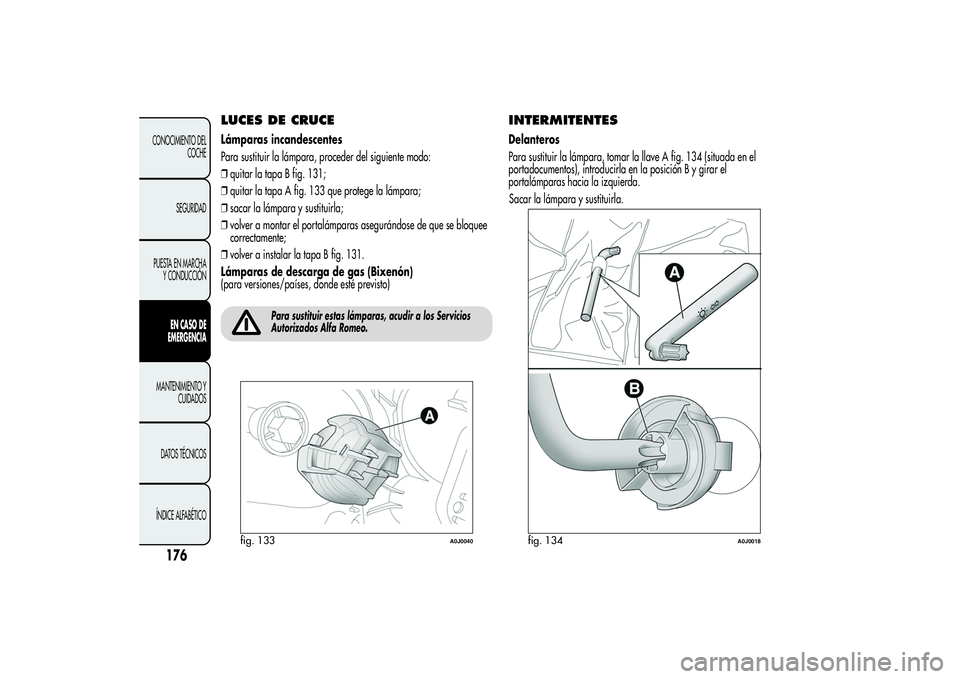

LUCES DE CRUCELámparas incandescentes
Para sustituir la lámpara, proceder del siguiente modo:
❒quitar la tapa B fig. 131;
❒quitar la tapa A fig. 133 que protege la lámpara;
❒sacar la lámpara y sustituirla;
❒volver a montar el portalámparas asegurándose de que se bloquee
correctamente;
❒volver a instalar la tapa B fig. 131.
Lámparas de descarga de gas (Bixenón)
(para versiones/países, donde esté previsto)
Para sustituir estas lámparas, acudir a los Servicios
Autorizados Alfa Romeo.
INTERMITENTESDelanteros
Para sustituir la lámpara, tomar la llave A fig. 134 (situada en el
portadocumentos), introducirla en la posición B y girar el
portalámparas hacia la izquierda.
fig. 133
A0J0040
fig. 134
A0J0018
176
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
Sacar la lámpara y sustituirla.

Laterales
Para sustituir la lámpara, proceder del siguiente modo:
❒intervenir en el transparente A fig. 135 de forma que se comprima
la ballestilla B y, a continuación, extraer el grupo hacia el exterior;
❒girar hacia la izquierda el portalámparas C, extraer la lámpara y
sustituirla;
❒volver a montar el portalámparas C en el transparente girándolo
hacia la derecha;
❒volver a montar el grupo asegurándose de oír el clic de bloqueo de
la ballestilla interior B.LUCES ANTINIEBLA DELANTERAS(para versiones/países, donde esté previsto)
Para la sustitución de estas lámparas, acudir a los Servicios
Autorizados Alfa Romeo.
GRUPOS ÓPTICOS TRASEROSPara acceder al grupo óptico, levantar el revestimiento lateral del
maletero (ver fig. 136). Contienen las lámparas de las luces de
posición, de los intermitentes y de freno.LUCES DE POSICIÓN/LUCES DE FRENOSon de LED. Para la sustitución, acudir a los Servicios Autorizados
Alfa Romeo.
fig. 135
A0J0042
fig. 136
A0J0043
177CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

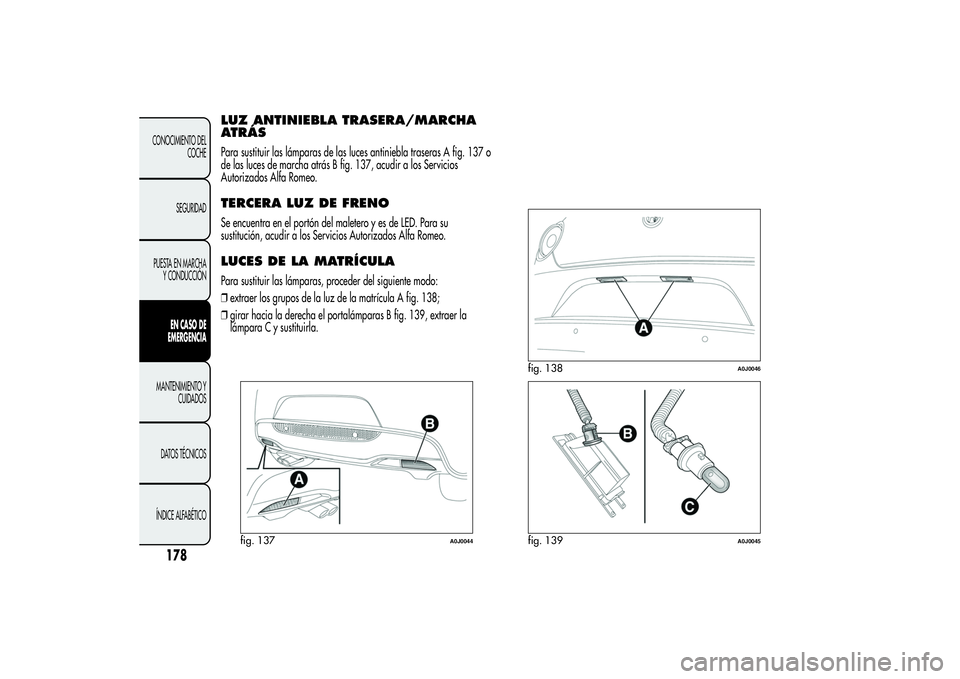

LUZ ANTINIEBLA TRASERA/MARCHA
ATRÁSPara sustituir las lámparas de las luces antiniebla traseras A fig. 137 o
de las luces de marcha atrás B fig. 137, acudir a los Servicios
Autorizados Alfa Romeo.TERCERA LUZ DE FRENOSe encuentra en el portón del maletero y es de LED. Para su
sustitución, acudir a los Servicios Autorizados Alfa Romeo.LUCES DE LA MATRÍCULAPara sustituir las lámparas, proceder del siguiente modo:
❒extraer los grupos de la luz de la matrícula A fig. 138;
❒girar hacia la derecha el portalámparas B fig. 139, extraer la
lámpara C y sustituirla.
fig. 137
A0J0044
fig. 138
A0J0046
fig. 139
A0J0045
178
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

SUSTITUCIÓN DE LA LÁMPARA
INTERIORPLAFÓN DELANTEROPara sustituir la lámpara, proceder del siguiente modo:
❒extraer el plafón A fig. 140 interviniendo en los puntos indicados
por las flechas;
❒abrir la tapa B fig. 141, sustituir las lámparas C soltando los
contactos laterales. A continuación, asegurarse de que las nuevas
lámparas estén bloqueadas correctamente entre los mismos
contactos;
❒volver a cerrar la tapa B fig. 141 y fijar el plafón A fig. 140 en su
alojamiento asegurándose de que se bloquee correctamente.
PLAFÓN DEL MALETEROPara sustituir la lámpara, proceder del siguiente modo:
❒abrir el maletero y extraer el plafón A fig. 142 actuando en el punto
que indica la flecha;
❒abrir la protección B fig. 143 y sustituir la lámpara;
❒volver a cerrar la protección B en el transparente;
fig. 140
A0J0120
fig. 141
A0J0121
fig. 142
A0J0119
179CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

❒volver a montar el plafón A fig. 142 introduciéndolo en su posición
correcta, primero de un lado y, a continuación, presionando del
otro hasta oír el "clic" de bloqueo.PLAFÓN DE LA GUANTERAPara sustituir la lámpara, proceder del siguiente modo:
❒abrir la guantera y extraer el plafón A fig. 144;
❒sustituir la lámpara B desenganchándola de los contactos laterales;
asegurarse de que la lámpara nueva quede correctamente
bloqueada entre los contactos en cuestión.PLAFÓN LUZ DE CORTESÍA(para versiones/países, donde esté previsto)
Para sustituir la lámpara, proceder del siguiente modo:
❒bajar la visera parasol y sacar el plafón A fig. 145 haciendo
palanca en el punto indicado por la flecha;❒quitar la protección B desenganchándola de las aletas C y sustituir
la lámpara D fig. 146 tirando de ella hacia fuera para sacarla de
los contactos laterales;
fig. 143
A0J0118
fig. 144
A0J0122
fig. 145
A0J0123
180
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
❒introducir la nueva lámpara asegurándose de que quede
correctamente colocada y bloqueada entre los contactos;
