2013 Alfa Romeo MiTo Manual de Empleo y Cuidado (in Spanish)

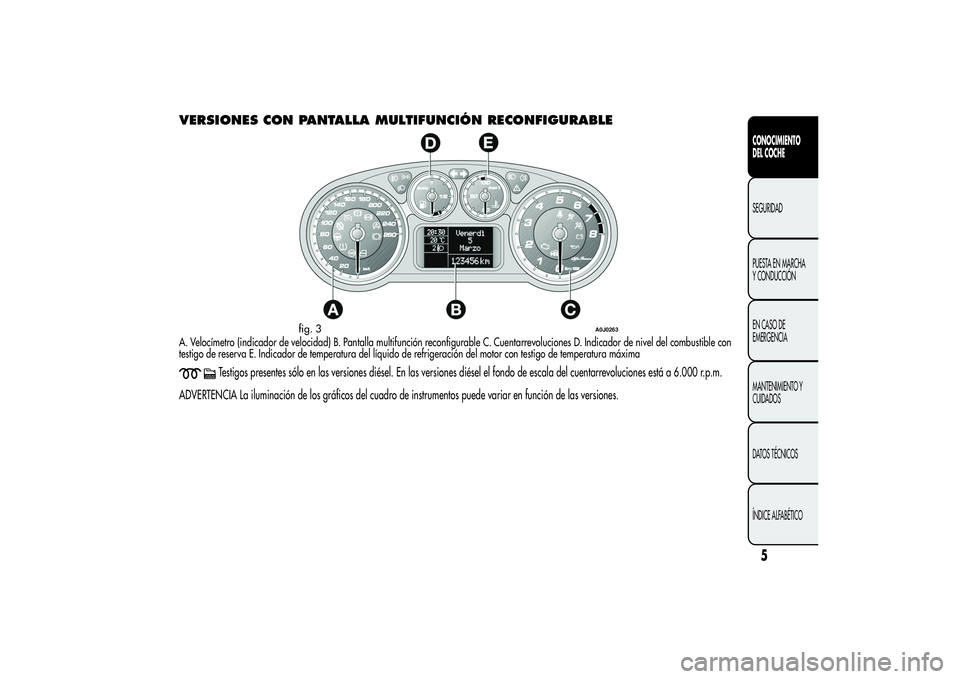

VERSIONES CON PANTALLA MULTIFUNCIÓN RECONFIGURABLEA. Velocímetro (indicador de velocidad) B. Pantalla multifunción reconfigurable C. Cuentarrevoluciones D. Indicador de nivel del combustible con
testigo de reserva E. Indicador de temperatura del líquido de refrigeración del motor con testigo de temperatura máxima
Testigos presentes sólo en las versiones diésel. En las versiones diésel el fondo de escala del cuentarrevoluciones está a 6.000 r.p.m.
ADVERTENCIA La iluminación de los gráficos del cuadro de instrumentos puede variar en función de las versiones.
fig. 3
A0J0263
5CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

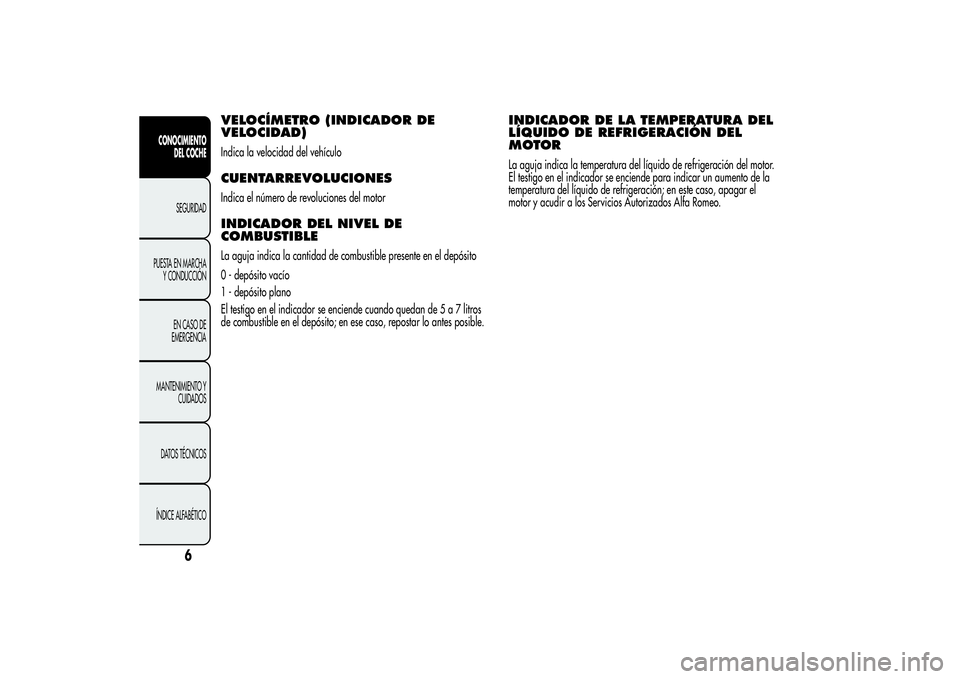

VELOCÍMETRO (INDICADOR DE
VELOCIDAD)Indica la velocidad del vehículoCUENTARREVOLUCIONESIndica el número de revoluciones del motorINDICADOR DEL NIVEL DE
COMBUSTIBLELa aguja indica la cantidad de combustible presente en el depósito
0 - depósito vacío
1 - depósito plano
El testigo en el indicador se enciende cuando quedan de5a7litros
de combustible en el depósito; en ese caso, repostar lo antes posible.
INDICADOR DE LA TEMPERATURA DEL
LÍQUIDO DE REFRIGERACIÓN DEL
MOTORLa aguja indica la temperatura del líquido de refrigeración del motor.
El testigo en el indicador se enciende para indicar un aumento de la
temperatura del líquido de refrigeración; en este caso, apagar el
motor y acudir a los Servicios Autorizados Alfa Romeo.
6
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

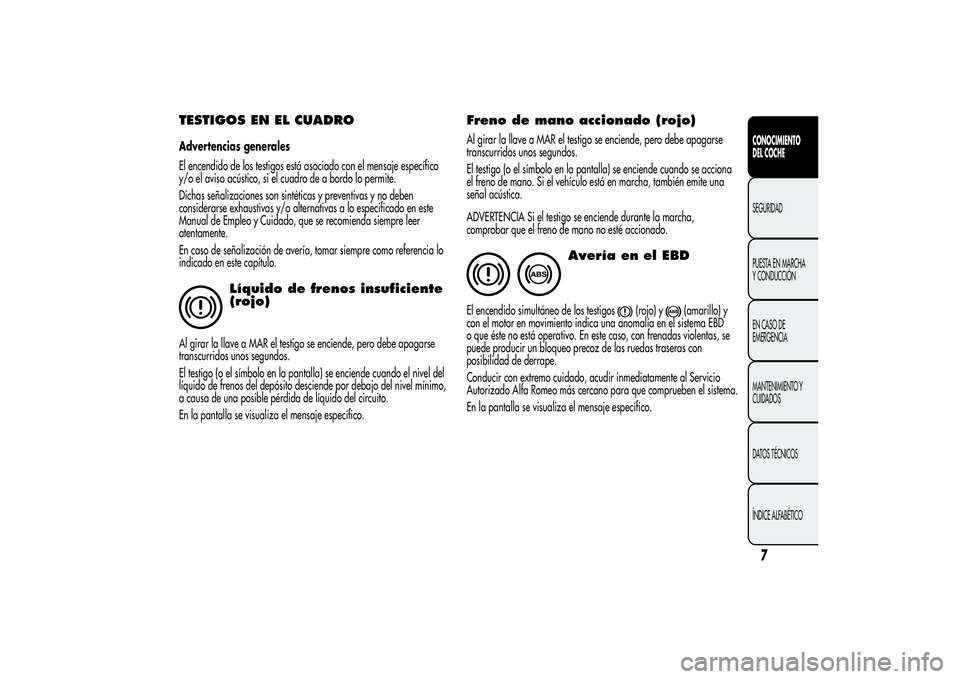

TESTIGOS EN EL CUADROAdvertencias generales
El encendido de los testigos está asociado con el mensaje específico
y/o el aviso acústico, si el cuadro de a bordo lo permite.
Dichas señalizaciones son sintéticas y preventivas y no deben
considerarse exhaustivas y/o alternativas a lo especificado en este
Manual de Empleo y Cuidado, que se recomienda siempre leer
atentamente.
En caso de señalización de avería, tomar siempre como referencia lo
indicado en este capítulo.
Líquido de frenos insuficiente
(rojo)
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
El testigo (o el símbolo en la pantalla) se enciende cuando el nivel del
líquido de frenos del depósito desciende por debajo del nivel mínimo,
a causa de una posible pérdida de líquido del circuito.
En la pantalla se visualiza el mensaje específico.
Freno de mano accionado (rojo)Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
El testigo (o el símbolo en la pantalla) se enciende cuando se acciona
el freno de mano. Si el vehículo está en marcha, también emite una
señal acústica.
ADVERTENCIA Si el testigo se enciende durante la marcha,
comprobar que el freno de mano no esté accionado.
Avería en el EBD
El encendido simultáneo de los testigos
(rojo) y
(amarillo) y
con el motor en movimiento indica una anomalía en el sistema EBD
o que éste no está operativo. En este caso, con frenadas violentas, se
puede producir un bloqueo precoz de las ruedas traseras con
posibilidad de derrape.
Conducir con extremo cuidado, acudir inmediatamente al Servicio
Autorizado Alfa Romeo más cercano para que comprueben el sistema.
En la pantalla se visualiza el mensaje específico.
7CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

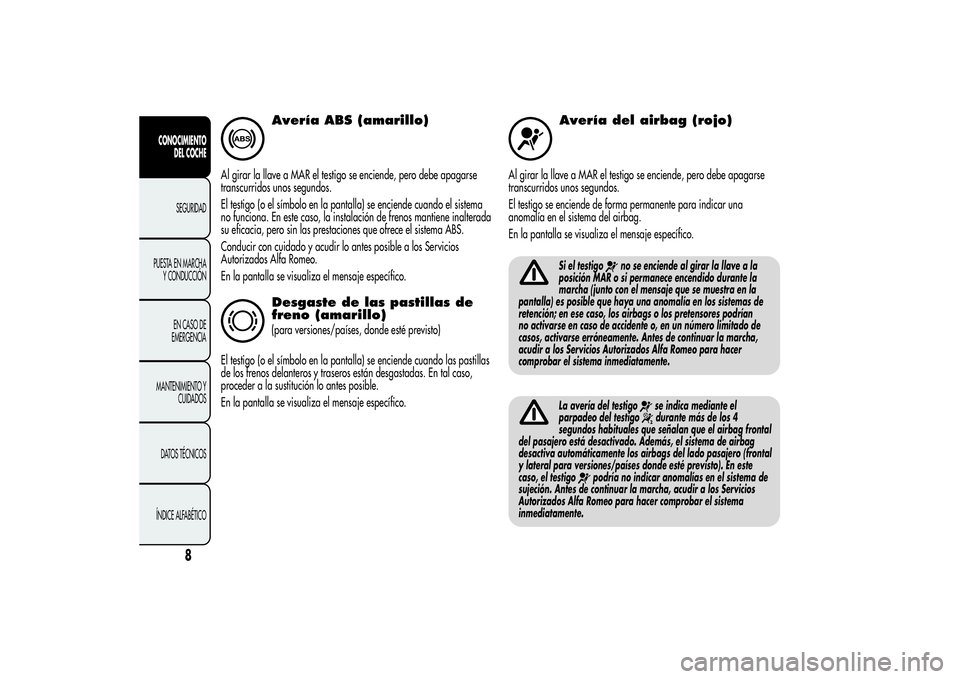

Avería ABS (amarillo)
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
El testigo (o el símbolo en la pantalla) se enciende cuando el sistema
no funciona. En este caso, la instalación de frenos mantiene inalterada
su eficacia, pero sin las prestaciones que ofrece el sistema ABS.
Conducir con cuidado y acudir lo antes posible a los Servicios
Autorizados Alfa Romeo.
En la pantalla se visualiza el mensaje específico.
Desgaste de las pastillas de
freno (amarillo)(para versiones/países, donde esté previsto)
El testigo (o el símbolo en la pantalla) se enciende cuando las pastillas
de los frenos delanteros y traseros están desgastadas. En tal caso,
proceder a la sustitución lo antes posible.
En la pantalla se visualiza el mensaje específico.
Avería del airbag (rojo)
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
El testigo se enciende de forma permanente para indicar una
anomalía en el sistema del airbag.
En la pantalla se visualiza el mensaje específico.
Si el testigo
no se enciende al girar la llave a la
posición MAR o si permanece encendido durante la
marcha (junto con el mensaje que se muestra en la
pantalla) es posible que haya una anomalía en los sistemas de
retención; en ese caso, los airbags o los pretensores podrían
no activarse en caso de accidente o, en un número limitado de
casos, activarse erróneamente. Antes de continuar la marcha,
acudir a los Servicios Autorizados Alfa Romeo para hacer
comprobar el sistema inmediatamente.
La avería del testigo
se indica mediante el
parpadeo del testigodurante más de los 4
segundos habituales que señalan que el airbag frontal
del pasajero está desactivado. Además, el sistema de airbag
desactiva automáticamente los airbags del lado pasajero (frontal
y lateral para versiones/países donde esté previsto). En este
caso, el testigo
podría no indicar anomalías en el sistema de
sujeción. Antes de continuar la marcha, acudir a los Servicios
Autorizados Alfa Romeo para hacer comprobar el sistema
inmediatamente.
8
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

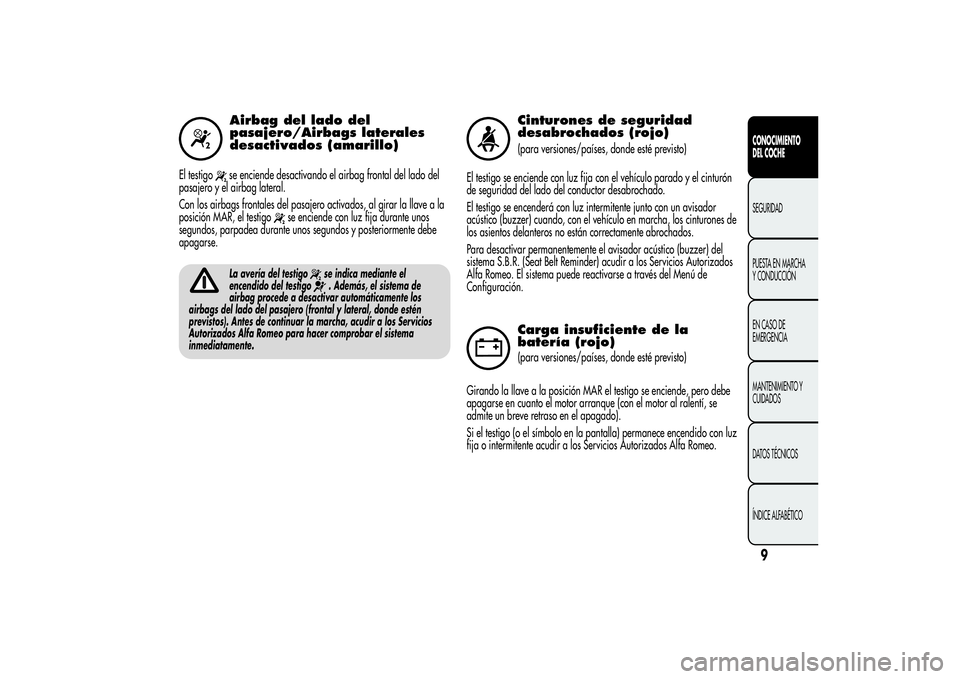

Airbag del lado del
pasajero/Airbags laterales
desactivados (amarillo)
El testigo
se enciende desactivando el airbag frontal del lado del
pasajero y el airbag lateral.
Con los airbags frontales del pasajero activados, al girar la llave a la
posición MAR, el testigo
se enciende con luz fija durante unos
segundos, parpadea durante unos segundos y posteriormente debe
apagarse.
La avería del testigo
se indica mediante el
encendido del testigo. Además, el sistema de
airbag procede a desactivar automáticamente los
airbags del lado del pasajero (frontal y lateral, donde estén
previstos). Antes de continuar la marcha, acudir a los Servicios
Autorizados Alfa Romeo para hacer comprobar el sistema
inmediatamente.
Cinturones de seguridad
desabrochados (rojo)(para versiones/países, donde esté previsto)
El testigo se enciende con luz fija con el vehículo parado y el cinturón
de seguridad del lado del conductor desabrochado.
El testigo se encenderá con luz intermitente junto con un avisador
acústico (buzzer) cuando, con el vehículo en marcha, los cinturones de
los asientos delanteros no están correctamente abrochados.
Para desactivar permanentemente el avisador acústico (buzzer) del
sistema S.B.R. (Seat Belt Reminder) acudir a los Servicios Autorizados
Alfa Romeo. El sistema puede reactivarse a través del Menú de
Configuración.Carga insuficiente de la
batería (rojo)(para versiones/países, donde esté previsto)
Girando la llave a la posición MAR el testigo se enciende, pero debe
apagarse en cuanto el motor arranque (con el motor al ralentí, se
admite un breve retraso en el apagado).
Si el testigo (o el símbolo en la pantalla) permanece encendido con luz
fija o intermitente acudir a los Servicios Autorizados Alfa Romeo.
9CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

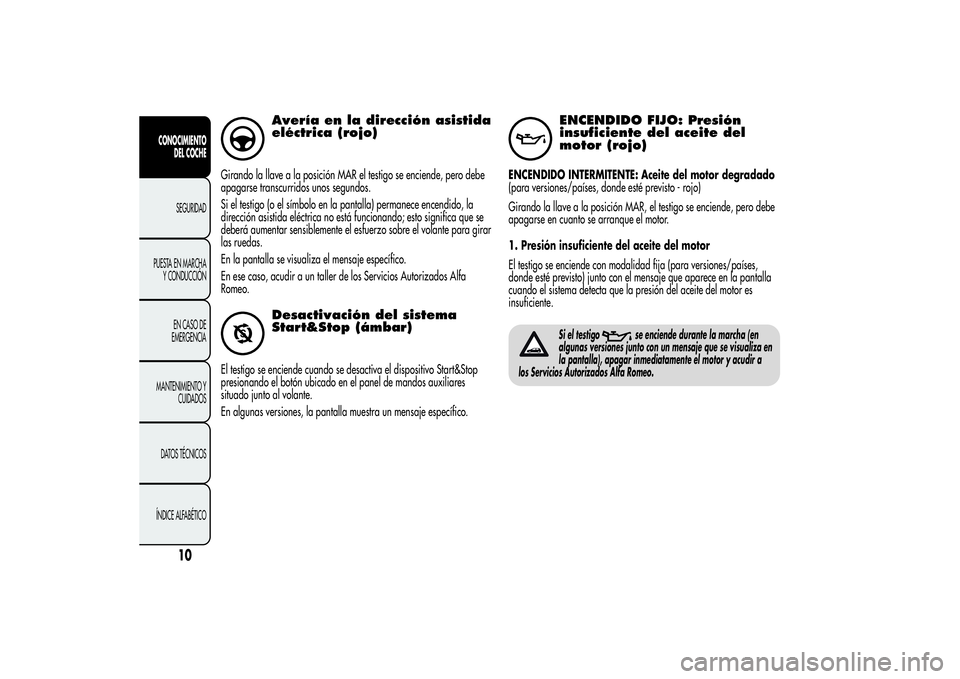

Avería en la dirección asistida
eléctrica (rojo)
Girando la llave a la posición MAR el testigo se enciende, pero debe
apagarse transcurridos unos segundos.
Si el testigo (o el símbolo en la pantalla) permanece encendido, la
dirección asistida eléctrica no está funcionando; esto significa que se
deberá aumentar sensiblemente el esfuerzo sobre el volante para girar
las ruedas.
En la pantalla se visualiza el mensaje específico.
En ese caso, acudir a un taller de los Servicios Autorizados Alfa
Romeo.
Desactivación del sistema
Start&Stop (ámbar)
El testigo se enciende cuando se desactiva el dispositivo Start&Stop
presionando el botón ubicado en el panel de mandos auxiliares
situado junto al volante.
En algunas versiones, la pantalla muestra un mensaje específico.
ENCENDIDO FIJO: Presión
insuficiente del aceite del
motor (rojo)
ENCENDIDO INTERMITENTE: Aceite del motor degradado
(para versiones/países, donde esté previsto - rojo)
Girando la llave a la posición MAR, el testigo se enciende, pero debe
apagarse en cuanto se arranque el motor.
1. Presión insuficiente del aceite del motor
El testigo se enciende con modalidad fija (para versiones/países,
donde esté previsto) junto con el mensaje que aparece en la pantalla
cuando el sistema detecta que la presión del aceite del motor es
insuficiente.
Si el testigo
se enciende durante la marcha (en
algunas versiones junto con un mensaje que se visualiza en
la pantalla), apagar inmediatamente el motor y acudir a
los Servicios Autorizados Alfa Romeo.
10
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

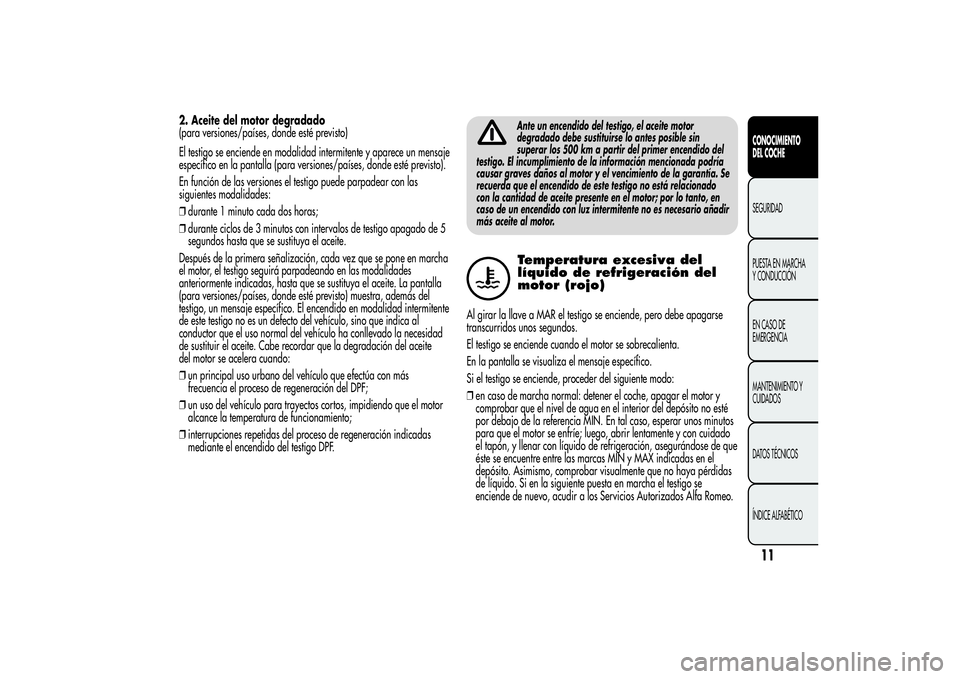

2. Aceite del motor degradado
(para versiones/países, donde esté previsto)
El testigo se enciende en modalidad intermitente y aparece un mensaje
específico en la pantalla (para versiones/países, donde esté previsto).
En función de las versiones el testigo puede parpadear con las
siguientes modalidades:
❒durante 1 minuto cada dos horas;
❒durante ciclos de 3 minutos con intervalos de testigo apagado de 5
segundos hasta que se sustituya el aceite.
Después de la primera señalización, cada vez que se pone en marcha
el motor, el testigo seguirá parpadeando en las modalidades
anteriormente indicadas, hasta que se sustituya el aceite. La pantalla
(para versiones/países, donde esté previsto) muestra, además del
testigo, un mensaje específico. El encendido en modalidad intermitente
de este testigo no es un defecto del vehículo, sino que indica al
conductor que el uso normal del vehículo ha conllevado la necesidad
de sustituir el aceite. Cabe recordar que la degradación del aceite
del motor se acelera cuando:
❒un principal uso urbano del vehículo que efectúa con más
frecuencia el proceso de regeneración del DPF;
❒un uso del vehículo para trayectos cortos, impidiendo que el motor
alcance la temperatura de funcionamiento;
❒interrupciones repetidas del proceso de regeneración indicadas
mediante el encendido del testigo DPF.
Ante un encendido del testigo, el aceite motor
degradado debe sustituirse lo antes posible sin
superar los 500 km a partir del primer encendido del
testigo. El incumplimiento de la información mencionada podría
causar graves daños al motor y el vencimiento de la garantía. Se
recuerda que el encendido de este testigo no está relacionado
con la cantidad de aceite presente en el motor; por lo tanto, en
caso de un encendido con luz intermitente no es necesario añadir
más aceite al motor.Temperatura excesiva del
líquido de refrigeración del
motor (rojo)
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
El testigo se enciende cuando el motor se sobrecalienta.
En la pantalla se visualiza el mensaje específico.
Si el testigo se enciende, proceder del siguiente modo:
❒en caso de marcha normal: detener el coche, apagar el motor y
comprobar que el nivel de agua en el interior del depósito no esté
por debajo de la referencia MIN. En tal caso, esperar unos minutos
para que el motor se enfríe; luego, abrir lentamente y con cuidado
el tapón, y llenar con líquido de refrigeración, asegurándose de que
éste se encuentre entre las marcas MIN y MAX indicadas en el
depósito. Asimismo, comprobar visualmente que no haya pérdidas
de líquido. Si en la siguiente puesta en marcha el testigo se
11CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
enciende de nuevo, acudir a los Servicios Autorizados Alfa Romeo.

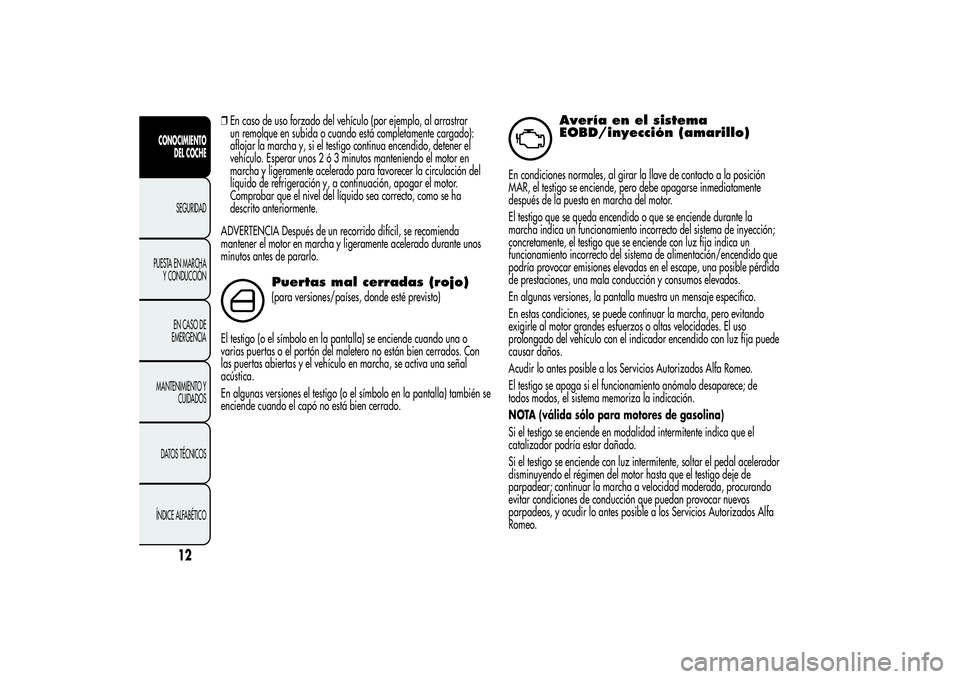

❒En caso de uso forzado del vehículo (por ejemplo, al arrastrar
un remolque en subida o cuando está completamente cargado):
aflojar la marcha y, si el testigo continua encendido, detener el
vehículo. Esperar unos 2 ó 3 minutos manteniendo el motor en
marcha y ligeramente acelerado para favorecer la circulación del
líquido de refrigeración y, a continuación, apagar el motor.
Comprobar que el nivel del líquido sea correcto, como se ha
descrito anteriormente.
ADVERTENCIA Después de un recorrido difícil, se recomienda
mantener el motor en marcha y ligeramente acelerado durante unos
minutos antes de pararlo.
Puertas mal cerradas (rojo)(para versiones/países, donde esté previsto)
El testigo (o el símbolo en la pantalla) se enciende cuando una o
varias puertas o el portón del maletero no están bien cerrados. Con
las puertas abiertas y el vehículo en marcha, se activa una señal
acústica.
En algunas versiones el testigo (o el símbolo en la pantalla) también se
enciende cuando el capó no está bien cerrado.
Avería en el sistema
EOBD/inyección (amarillo)
En condiciones normales, al girar la llave de contacto a la posición
MAR, el testigo se enciende, pero debe apagarse inmediatamente
después de la puesta en marcha del motor.
El testigo que se queda encendido o que se enciende durante la
marcha indica un funcionamiento incorrecto del sistema de inyección;
concretamente, el testigo que se enciende con luz fija indica un
funcionamiento incorrecto del sistema de alimentación/encendido que
podría provocar emisiones elevadas en el escape, una posible pérdida
de prestaciones, una mala conducción y consumos elevados.
En algunas versiones, la pantalla muestra un mensaje específico.
En estas condiciones, se puede continuar la marcha, pero evitando
exigirle al motor grandes esfuerzos o altas velocidades. El uso
prolongado del vehículo con el indicador encendido con luz fija puede
causar daños.
Acudir lo antes posible a los Servicios Autorizados Alfa Romeo.
El testigo se apaga si el funcionamiento anómalo desaparece; de
todos modos, el sistema memoriza la indicación.
NOTA (válida sólo para motores de gasolina)
Si el testigo se enciende en modalidad intermitente indica que el
catalizador podría estar dañado.
Si el testigo se enciende con luz intermitente, soltar el pedal acelerador
disminuyendo el régimen del motor hasta que el testigo deje de
parpadear; continuar la marcha a velocidad moderada, procurando
evitar condiciones de conducción que puedan provocar nuevos
parpadeos, y acudir lo antes posible a los Servicios Autorizados Alfa
Romeo.
12
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
