2013 Alfa Romeo MiTo Manual de Empleo y Cuidado (in Spanish)

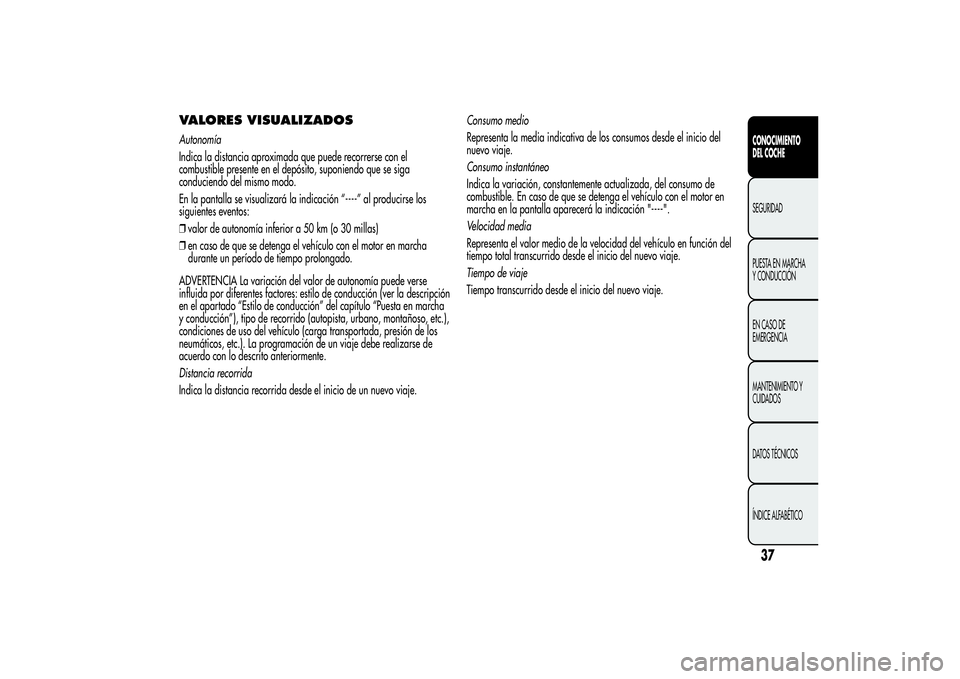

VALORES VISUALIZADOSAutonomía
Indica la distancia aproximada que puede recorrerse con el
combustible presente en el depósito, suponiendo que se siga
conduciendo del mismo modo.
En la pantalla se visualizará la indicación “----” al producirse los
siguientes eventos:
❒valor de autonomía inferior a 50 km (o 30 millas)
❒en caso de que se detenga el vehículo con el motor en marcha
durante un período de tiempo prolongado.
ADVERTENCIA La variación del valor de autonomía puede verse
influida por diferentes factores: estilo de conducción (ver la descripción
en el apartado “Estilo de conducción” del capítulo “Puesta en marcha
y conducción”), tipo de recorrido (autopista, urbano, montañoso, etc.),
condiciones de uso del vehículo (carga transportada, presión de los
neumáticos, etc.). La programación de un viaje debe realizarse de
acuerdo con lo descrito anteriormente.
Distancia recorrida
Indica la distancia recorrida desde el inicio de un nuevo viaje.Consumo medio
Representa la media indicativa de los consumos desde el inicio del
nuevo viaje.
Consumo instantáneo
Indica la variación, constantemente actualizada, del consumo de
combustible. En caso de que se detenga el vehículo con el motor en
marcha en la pantalla aparecerá la indicación "----".
Velocidad media
Representa el valor medio de la velocidad del vehículo en función del
tiempo total transcurrido desde el inicio del nuevo viaje.
Tiempo de viaje
Tiempo transcurrido desde el inicio del nuevo viaje.
37CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

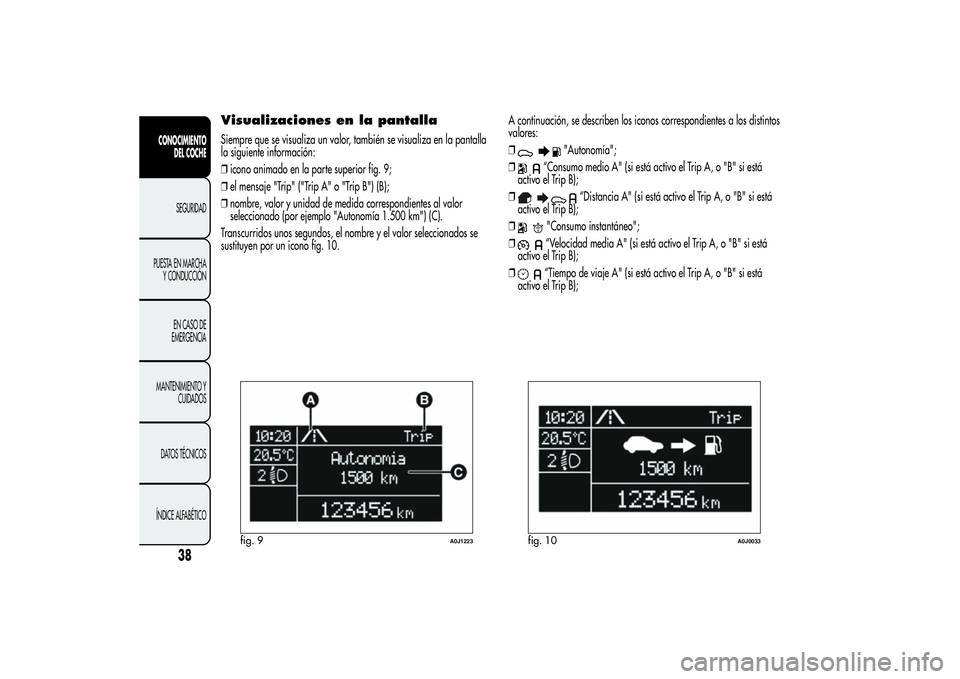

Visualizaciones en la pantallaSiempre que se visualiza un valor, también se visualiza en la pantalla
la siguiente información:
❒icono animado en la parte superior fig. 9;
❒el mensaje "Trip" ("Trip A" o "Trip B") (B);
❒nombre, valor y unidad de medida correspondientes al valor
seleccionado (por ejemplo "Autonomía 1.500 km") (C).
Transcurridos unos segundos, el nombre y el valor seleccionados se
sustituyen por un icono fig. 10.A continuación, se describen los iconos correspondientes a los distintos
valores:
❒
"Autonomía";
❒
“Consumo medio A" (si está activo el Trip A, o "B" si está
activo el Trip B);
❒
“Distancia A" (si está activo el Trip A, o "B" si está
activo el Trip B);
❒
"Consumo instantáneo";
❒“Velocidad media A" (si está activo el Trip A, o "B" si está
activo el Trip B);
❒“Tiempo de viaje A" (si está activo el Trip A, o "B" si está
activo el Trip B);
fig. 9
A0J1223
fig. 10
A0J0033
38
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

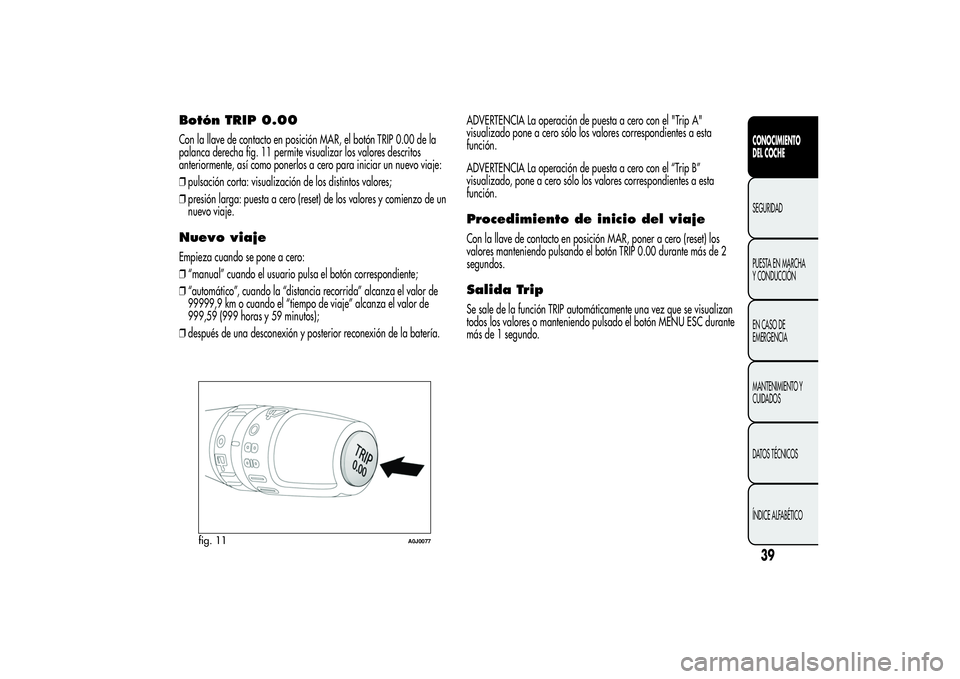

Botón TRIP 0.00Con la llave de contacto en posición MAR, el botón TRIP 0.00 de la
palanca derecha fig. 11 permite visualizar los valores descritos
anteriormente, así como ponerlos a cero para iniciar un nuevo viaje:
❒pulsación corta: visualización de los distintos valores;
❒presión larga: puesta a cero (reset) de los valores y comienzo de un
nuevo viaje.Nuevo viajeEmpieza cuando se pone a cero:
❒“manual” cuando el usuario pulsa el botón correspondiente;
❒“automático”, cuando la “distancia recorrida” alcanza el valor de
99999,9 km o cuando el “tiempo de viaje” alcanza el valor de
999,59 (999 horas y 59 minutos);
❒después de una desconexión y posterior reconexión de la batería.ADVERTENCIA La operación de puesta a cero con el "Trip A"
visualizado pone a cero sólo los valores correspondientes a esta
función.
ADVERTENCIA La operación de puesta a cero con el “Trip B”
visualizado, pone a cero sólo los valores correspondientes a esta
función.
Procedimiento de inicio del viajeCon la llave de contacto en posición MAR, poner a cero (reset) los
valores manteniendo pulsando el botón TRIP 0.00 durante más de 2
segundos.Salida TripSe sale de la función TRIP automáticamente una vez que se visualizan
todos los valores o manteniendo pulsado el botón MENU ESC durante
más de 1 segundo.
fig. 11
A0J0077
39CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

SIMBOLOGÍAAlgunos componentes del vehículo llevan etiquetas de colores, cuya
simbología indica precauciones importantes que se deben tener en
cuenta al respecto del componente en cuestión. También hay una
placa donde se resume la simbología debajo del capó.
SISTEMA ALFA ROMEO CODEEs un sistema electrónico de bloqueo del motor que permite aumentar
la protección contra los intentos de robo del vehículo. Se activa
automáticamente al extraer la llave del dispositivo de arranque.
Cada llave cuenta con un dispositivo electrónico cuya función
es modular la señal emitida, en fase de puesta en marcha, por una
antena incorporada en el dispositivo de arranque. La señal constituye
la "orden", siempre distinta para cada puesta en marcha, con la
cual la centralita reconoce la llave y permite la puesta en
funcionamiento.FUNCIONAMIENTOCada vez que se pone en marcha el motor, al girar la llave a la
posición MAR, la centralita del sistema Alfa Romeo CODE envía a la
centralita de control motor un código de reconocimiento para
desbloquear las funciones.
El código de reconocimiento se envía sólo si la centralita del sistema
Alfa Romeo CODE ha reconocido a su vez el código transmitido por la
llave.
Girando la llave a la posición STOP, el sistema Alfa Romeo CODE
desactiva las funciones de la centralita de control del motor. Si,
durante la puesta en marcha del motor, el código no ha sido
correctamente reconocido, en el cuadro de instrumentos se enciende el
testigo
.
En ese caso, girar la llave a la posición STOP y, a continuación, a
MAR; si el bloqueo persiste, intentarlo con las otras llaves disponibles.
Si todavía no se ha conseguido poner en marcha el motor acudir a
los Servicios Autorizados Alfa Romeo.
40
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

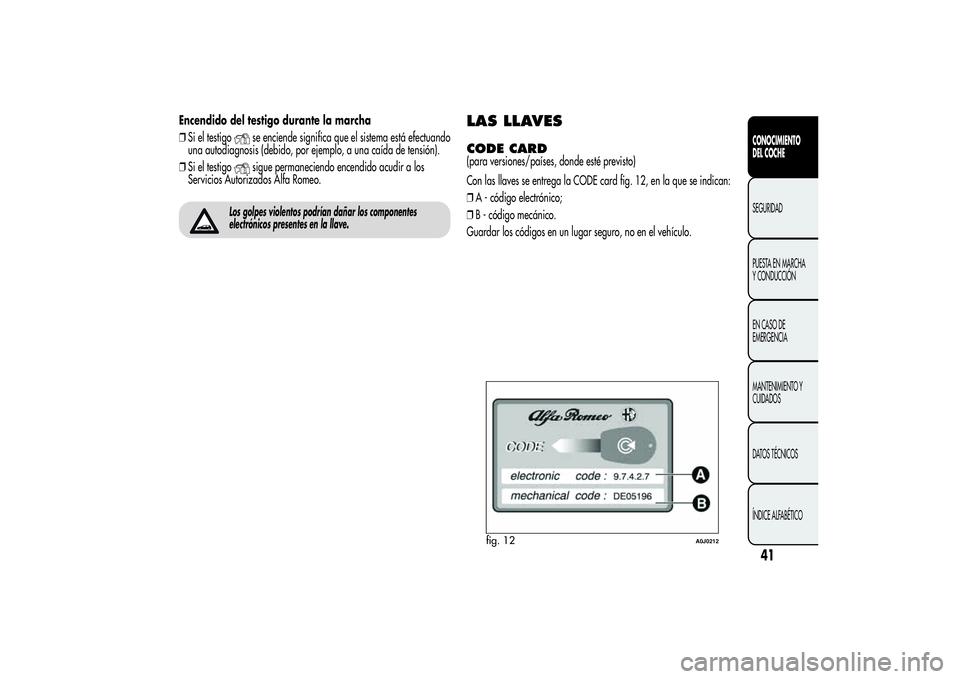

Encendido del testigo durante la marcha
❒Si el testigo
se enciende significa que el sistema está efectuando
una autodiagnosis (debido, por ejemplo, a una caída de tensión).
❒Si el testigosigue permaneciendo encendido acudir a los
Servicios Autorizados Alfa Romeo.
Los golpes violentos podrían dañar los componentes
electrónicos presentes en la llave.
LAS LLAVESCODE CARD(para versiones/países, donde esté previsto)
Con las llaves se entrega la CODE card fig. 12, en la que se indican:
❒A - código electrónico;
❒B - código mecánico.
Guardar los códigos en un lugar seguro, no en el vehículo.
fig. 12
A0J0212
41CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

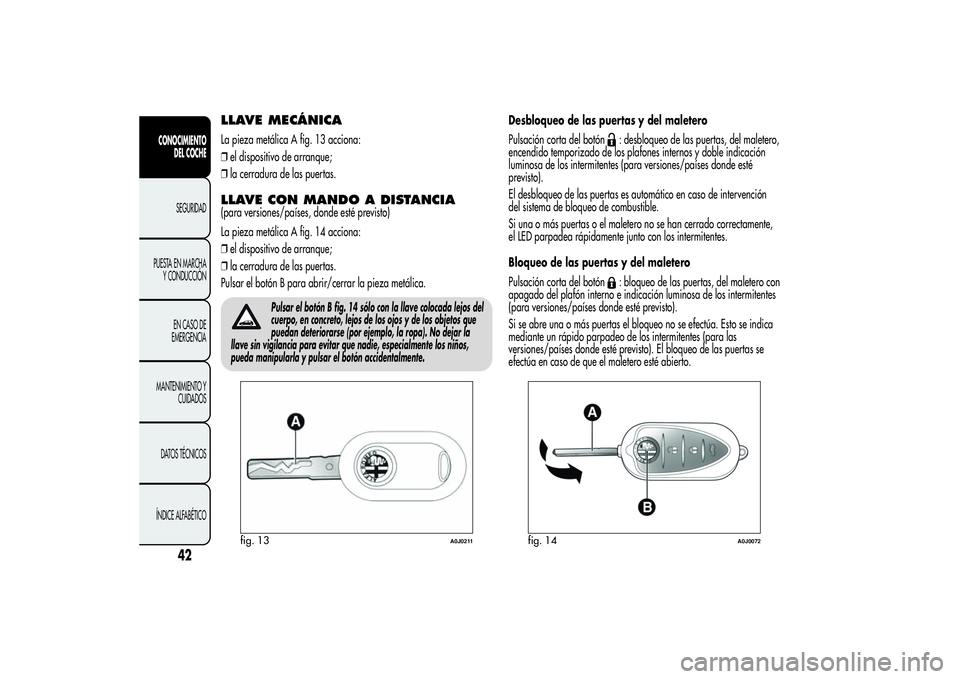

LLAVE MECÁNICALa pieza metálica A fig. 13 acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas.LLAVE CON MANDO A DISTANCIA(para versiones/países, donde esté previsto)
La pieza metálica A fig. 14 acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas.
Pulsar el botón B para abrir/cerrar la pieza metálica.
Pulsar el botón B fig. 14 sólo con la llave colocada lejos del
cuerpo, en concreto, lejos de los ojos y de los objetos que
puedan deteriorarse (por ejemplo, la ropa). No dejar la
llave sin vigilancia para evitar que nadie, especialmente los niños,
pueda manipularla y pulsar el botón accidentalmente.
Desbloqueo de las puertas y del maletero
Pulsación corta del botón
: desbloqueo de las puertas, del maletero,
encendido temporizado de los plafones internos y doble indicación
luminosa de los intermitentes (para versiones/países donde esté
previsto).
El desbloqueo de las puertas es automático en caso de intervención
del sistema de bloqueo de combustible.
Si una o más puertas o el maletero no se han cerrado correctamente,
el LED parpadea rápidamente junto con los intermitentes.
Bloqueo de las puertas y del maletero
Pulsación corta del botón: bloqueo de las puertas, del maletero con
apagado del plafón interno e indicación luminosa de los intermitentes
(para versiones/países donde esté previsto).
Si se abre una o más puertas el bloqueo no se efectúa. Esto se indica
mediante un rápido parpadeo de los intermitentes (para las
versiones/países donde esté previsto). El bloqueo de las puertas se
efectúa en caso de que el maletero esté abierto.
fig. 13
A0J0211
fig. 14
A0J0072
42
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

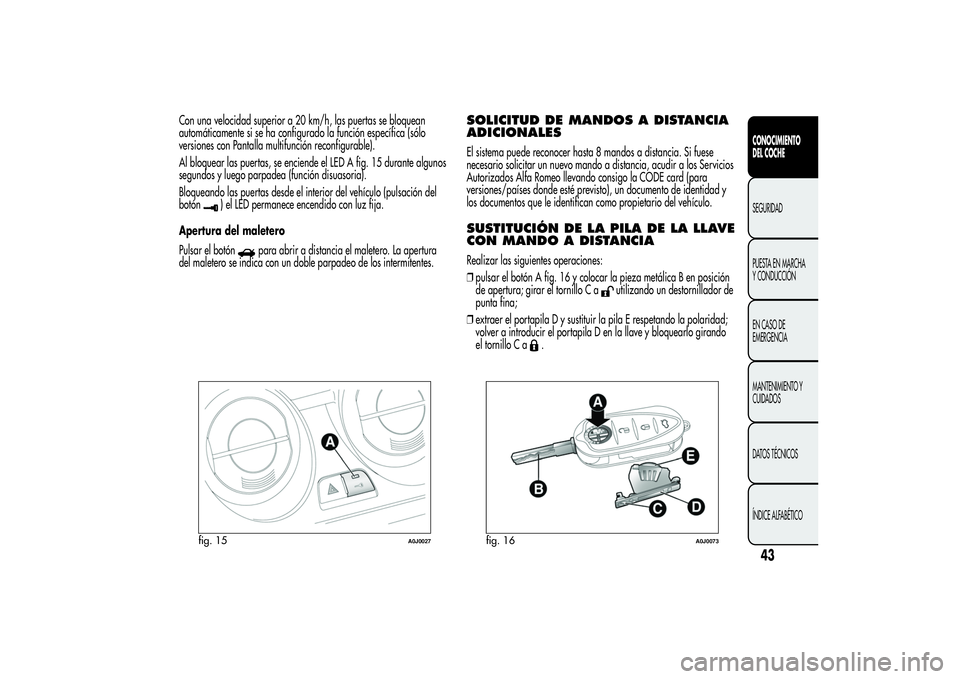

Con una velocidad superior a 20 km/h, las puertas se bloquean
automáticamente si se ha configurado la función específica (sólo
versiones con Pantalla multifunción reconfigurable).
Al bloquear las puertas, se enciende el LED A fig. 15 durante algunos
segundos y luego parpadea (función disuasoria).
Bloqueando las puertas desde el interior del vehículo (pulsación del
botón
) el LED permanece encendido con luz fija.
Apertura del maletero
Pulsar el botón
para abrir a distancia el maletero. La apertura
del maletero se indica con un doble parpadeo de los intermitentes.
SOLICITUD DE MANDOS A DISTANCIA
ADICIONALESEl sistema puede reconocer hasta 8 mandos a distancia. Si fuese
necesario solicitar un nuevo mando a distancia, acudir a los Servicios
Autorizados Alfa Romeo llevando consigo la CODE card (para
versiones/países donde esté previsto), un documento de identidad y
los documentos que le identifican como propietario del vehículo.SUSTITUCIÓN DE LA PILA DE LA LLAVE
CON MANDO A DISTANCIARealizar las siguientes operaciones:
❒pulsar el botón A fig. 16 y colocar la pieza metálica B en posición
de apertura; girar el tornillo C a
utilizando un destornillador de
punta fina;
❒extraer el portapila D y sustituir la pila E respetando la polaridad;
volver a introducir el portapila D en la llave y bloquearlo girando
el tornillo C a
.
fig. 15
A0J0027
fig. 16
A0J0073
43CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

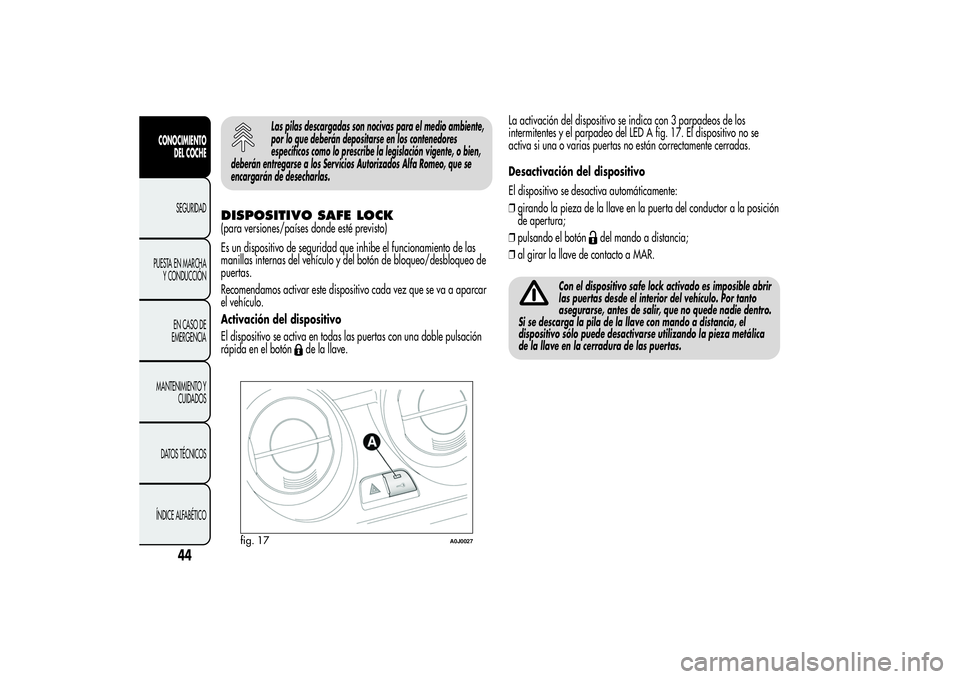

Las pilas descargadas son nocivas para el medio ambiente,
por lo que deberán depositarse en los contenedores
específicos como lo prescribe la legislación vigente, o bien,
deberán entregarse a los Servicios Autorizados Alfa Romeo, que se
encargarán de desecharlas.
DISPOSITIVO SAFE LOCK(para versiones/países donde esté previsto)
Es un dispositivo de seguridad que inhibe el funcionamiento de las
manillas internas del vehículo y del botón de bloqueo/desbloqueo de
puertas.
Recomendamos activar este dispositivo cada vez que se va a aparcar
el vehículo.
Activación del dispositivo
El dispositivo se activa en todas las puertas con una doble pulsación
rápida en el botón
de la llave.La activación del dispositivo se indica con 3 parpadeos de los
intermitentes y el parpadeo del LED A fig. 17. El dispositivo no se
activa si una o varias puertas no están correctamente cerradas.
Desactivación del dispositivo
El dispositivo se desactiva automáticamente:
❒girando la pieza de la llave en la puerta del conductor a la posición
de apertura;
❒pulsando el botón
del mando a distancia;
❒al girar la llave de contacto a MAR.
Con el dispositivo safe lock activado es imposible abrir
las puertas desde el interior del vehículo. Por tanto
asegurarse, antes de salir, que no quede nadie dentro.
Si se descarga la pila de la llave con mando a distancia, el
dispositivo sólo puede desactivarse utilizando la pieza metálica
de la llave en la cerradura de las puertas.
fig. 17
A0J0027
44
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
