❒volver a montar la protección B fig. 145 introduciéndola
correctamente entre las aletas C;
❒para montar de nuevo el plafón, introducir primero el lado E fig.
146 y presionando luego el otro hasta oír el clic de bloqueo de la
lengüeta F.
PLAFÓN LUCES INFERIORES DE LAS
PUERTASPara sustituir la lámpara, proceder del siguiente modo:
❒abrir la puerta y extraer el plafón empujando con un destornillador
sobre la ballestilla A fig. 147;
❒presionar lateralmente sobre la protección B fig. 147 en
correspondencia con los dos pernos de fijación y sustituir la
lámpara C;
❒volver a montar la protección encajando los dos pernos de fijación;
❒montar de nuevo el plafón introduciéndolo primero del lado D y
presionando luego el otro hasta oír el clic de bloqueo de la
ballestilla.
fig. 146
A0J0124
fig. 147
A0J0125
181CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

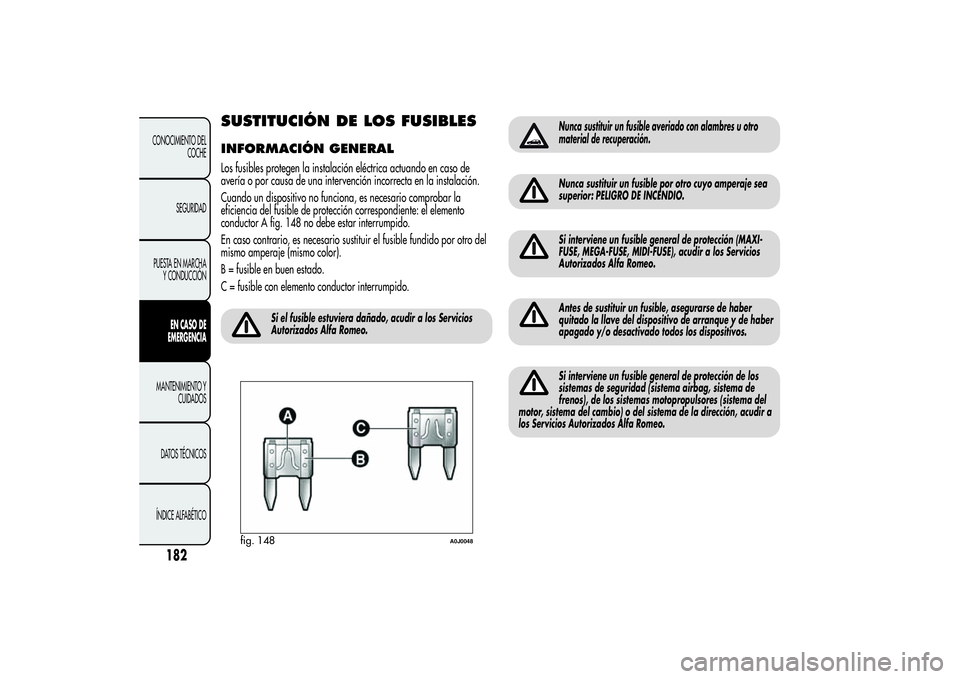

SUSTITUCIÓN DE LOS FUSIBLESINFORMACIÓN GENERALLos fusibles protegen la instalación eléctrica actuando en caso de
avería o por causa de una intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, es necesario comprobar la
eficiencia del fusible de protección correspondiente: el elemento
conductor A fig. 148 no debe estar interrumpido.
En caso contrario, es necesario sustituir el fusible fundido por otro del
mismo amperaje (mismo color).
B = fusible en buen estado.
C = fusible con elemento conductor interrumpido.
Si el fusible estuviera dañado, acudir a los Servicios
Autorizados Alfa Romeo.
Nunca sustituir un fusible averiado con alambres u otro
material de recuperación.Nunca sustituir un fusible por otro cuyo amperaje sea
superior: PELIGRO DE INCENDIO.Si interviene un fusible general de protección (MAXI-
FUSE, MEGA-FUSE, MIDI-FUSE), acudir a los Servicios
Autorizados Alfa Romeo.Antes de sustituir un fusible, asegurarse de haber
quitado la llave del dispositivo de arranque y de haber
apagado y/o desactivado todos los dispositivos.Si interviene un fusible general de protección de los
sistemas de seguridad (sistema airbag, sistema de
frenos), de los sistemas motopropulsores (sistema del
motor, sistema del cambio) o del sistema de la dirección, acudir a
los Servicios Autorizados Alfa Romeo.
fig. 148
A0J0048
182
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

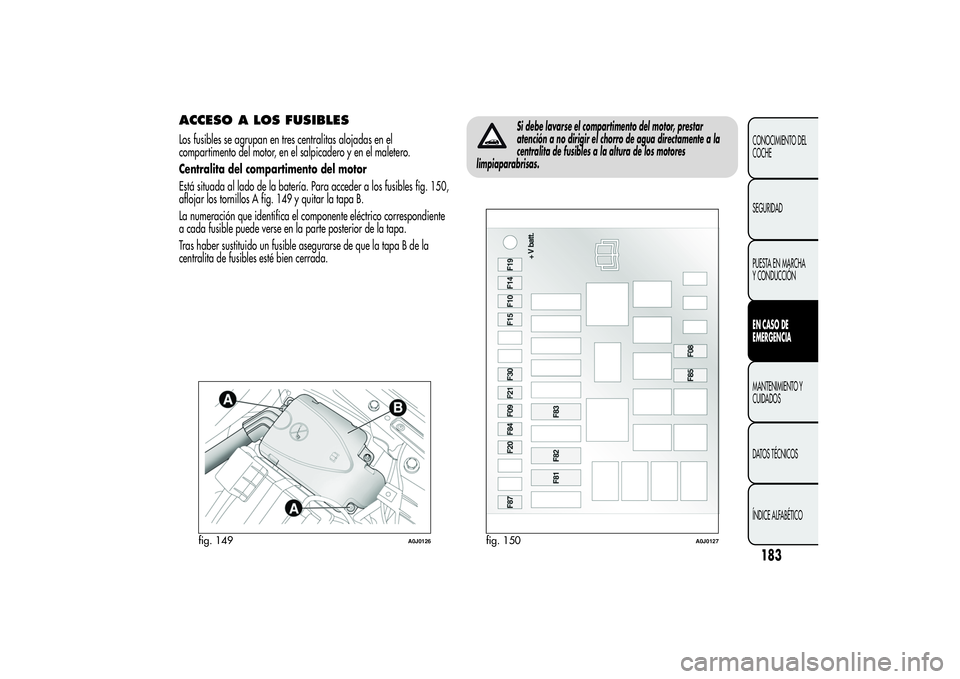

ACCESO A LOS FUSIBLESLos fusibles se agrupan en tres centralitas alojadas en el
compartimento del motor, en el salpicadero y en el maletero.
Centralita del compartimento del motor
Está situada al lado de la batería. Para acceder a los fusibles fig. 150,
aflojar los tornillos A fig. 149 y quitar la tapa B.
La numeración que identifica el componente eléctrico correspondiente
a cada fusible puede verse en la parte posterior de la tapa.
Tras haber sustituido un fusible asegurarse de que la tapa B de la
centralita de fusibles esté bien cerrada.
Si debe lavarse el compartimento del motor, prestar
atención a no dirigir el chorro de agua directamente a la
centralita de fusibles a la altura de los motores
limpiaparabrisas.
fig. 149
A0J0126
fig. 150
A0J0127
183CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

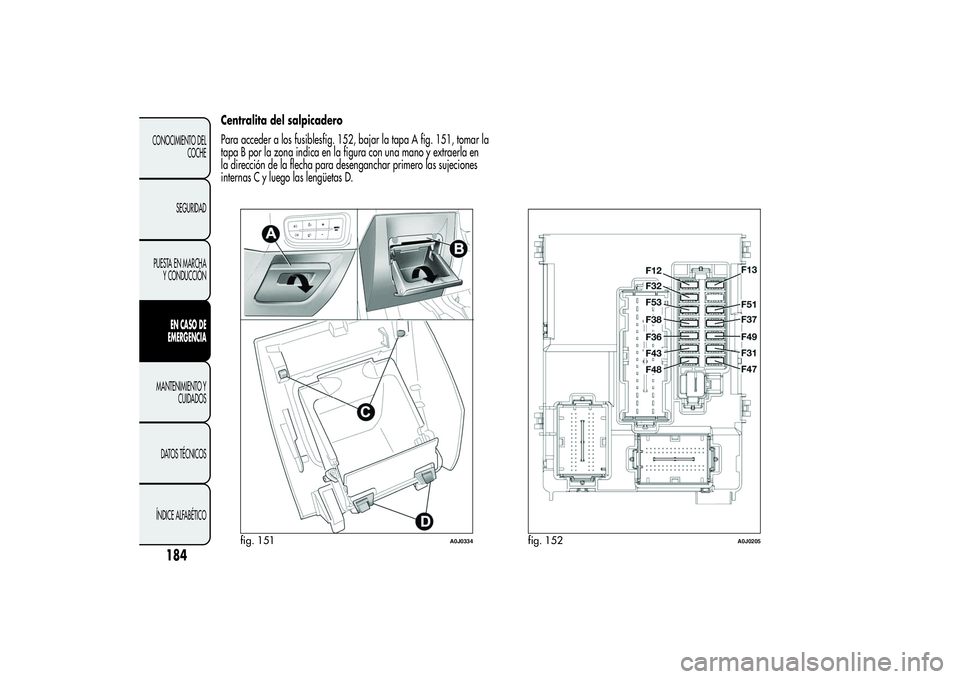

Centralita del salpicadero
Para acceder a los fusiblesfig. 152, bajar la tapa A fig. 151, tomar la
tapa B por la zona indica en la figura con una mano y extraerla en
la dirección de la flecha para desenganchar primero las sujeciones
internas C y luego las lengüetas D.
fig. 151
A0J0334
fig. 152
A0J0205
184
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

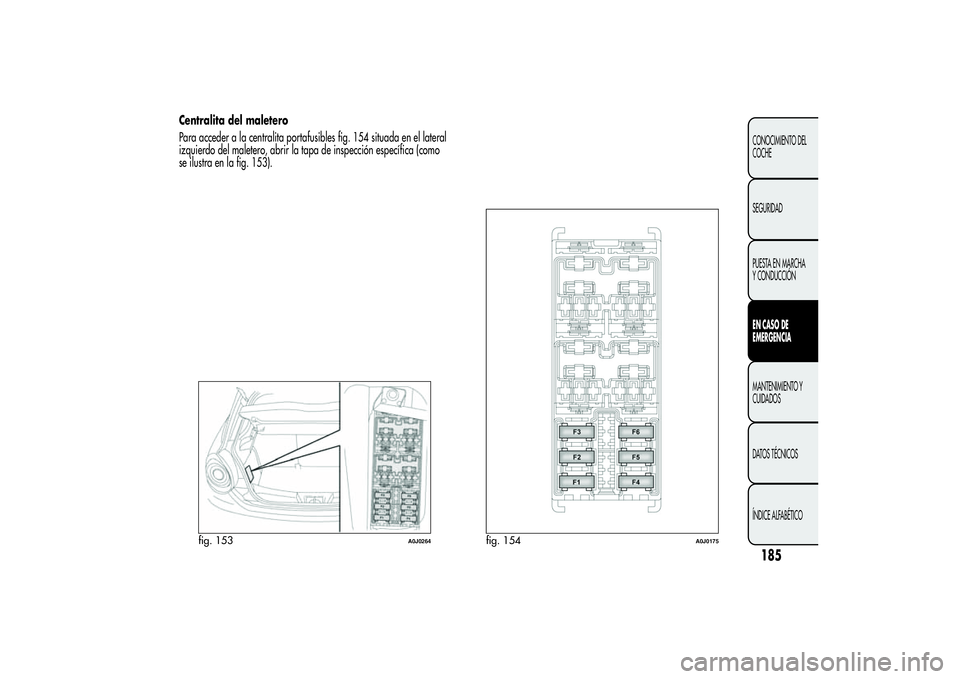

Centralita del maletero
Para acceder a la centralita portafusibles fig. 154 situada en el lateral
izquierdo del maletero, abrir la tapa de inspección específica (como
se ilustra en la fig. 153).
fig. 153
A0J0264
fig. 154
A0J0175
185CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

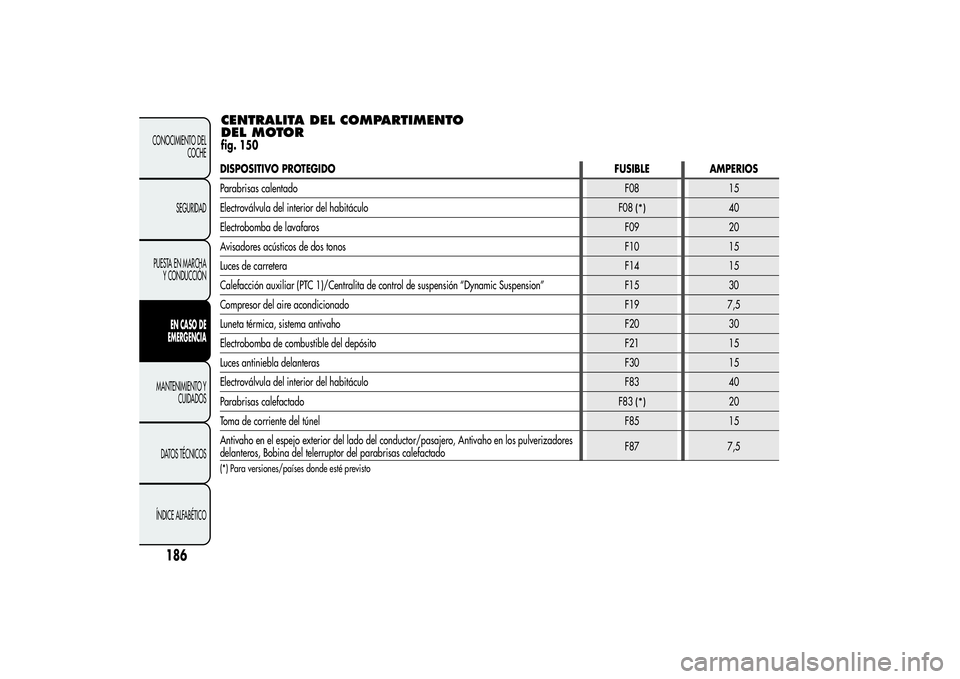

CENTRALITA DEL COMPARTIMENTO
DEL MOTORfig. 150
186
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Parabrisas calentadoF08 15
Electroválvula del interior del habitáculo
F08
(*)
40
Electrobomba de lavafarosF09 20
Avisadores acústicos de dos tonos F10 15
Luces de carreteraF14 15
Calefacción auxiliar (PTC 1)/Centralita de control de suspensión “Dynamic Suspension” F15 30
Compresor del aire acondicionado F19 7,5
Luneta térmica, sistema antivahoF20 30
Electrobomba de combustible del depósito F21 15
Luces antiniebla delanterasF30 15
Electroválvula del interior del habitáculo F83 40
Parabrisas calefactado
F83
(*)
20
Toma de corriente del túnelF85 15
Antivaho en el espejo exterior del lado del conductor/pasajero, Antivaho en los pulverizadores
delanteros, Bobina del telerruptor del parabrisas calefactadoF87 7,5
(*) Para versiones/países donde esté previsto

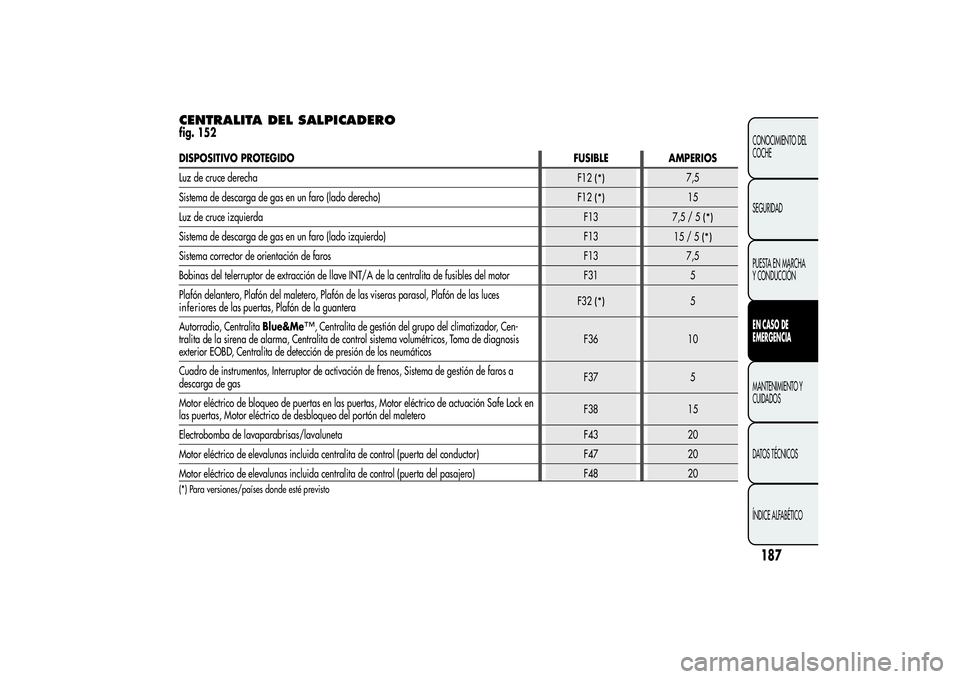

CENTRALITA DEL SALPICADEROfig. 152DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Luz de cruce derecha
F12
(*)
7,5
Sistema de descarga de gas en un faro (lado derecho)
F12
(*)
15
Luz de cruce izquierdaF13
7,5/5
(*)
Sistema de descarga de gas en un faro (lado izquierdo) F13
15/5
(*)
Sistema corrector de orientación de faros F13 7,5
Bobinas del telerruptor de extracción de llave INT/A de la centralita de fusibles del motor F31 5
Plafón delantero, Plafón del maletero, Plafón de las viseras parasol, Plafón de las luces
F32
(*)
5
Autorradio, CentralitaBlue&Me
™, Centralita de gestión del grupo del climatizador, Cen-
tralita de la sirena de alarma, Centralita de control sistema volumétricos, Toma de diagnosis
exterior EOBD, Centralita de detección de presión de los neumáticosF36 10
Cuadro de instrumentos, Interruptor de activación de frenos, Sistema de gestión de faros a
descarga de gasF37 5
Motor eléctrico de bloqueo de puertas en las puertas, Motor eléctrico de actuación Safe Lock en
las puertas, Motor eléctrico de desbloqueo del portón del maleteroF38 15
Electrobomba de lavaparabrisas/lavaluneta F43 20
Motor eléctrico de elevalunas incluida centralita de control (puerta del conductor) F47 20
Motor eléctrico de elevalunas incluida centralita de control (puerta del pasajero) F48 20
(*) Para versiones/países donde esté previsto
187CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

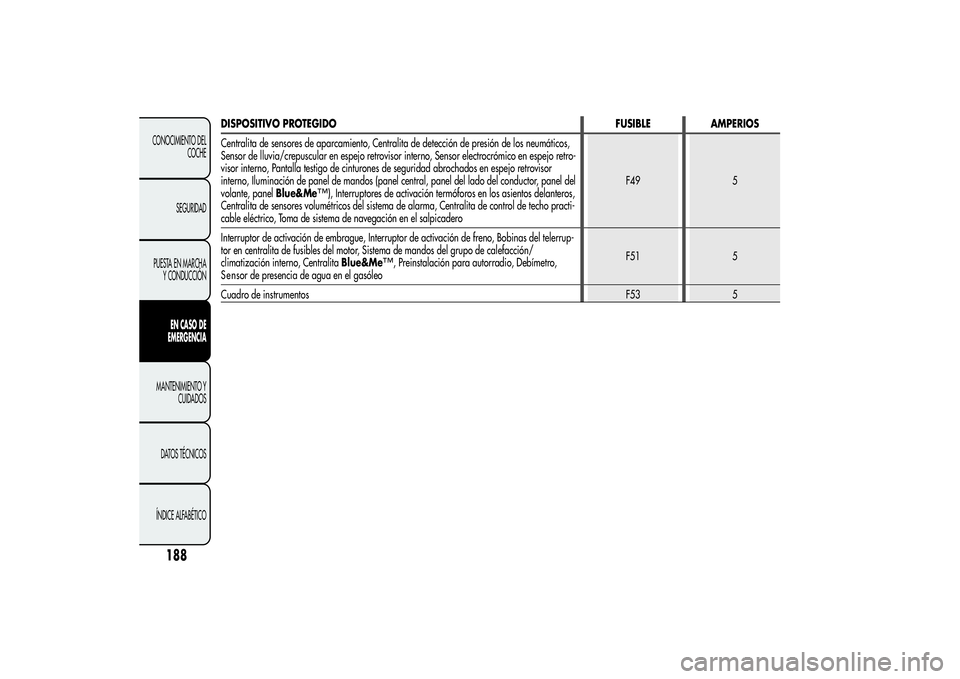

inferiores de laspuertas, Plafón de la guantera

DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Centralita de sensores de aparcamiento, Centralita de detección de presión de los neumáticos,
Sensor de lluvia/crepuscular en espejo retrovisor interno, Sensor electrocrómico en espejo retro-
visor interno, Pantalla testigo de cinturones de seguridad abrochados en espejo retrovisor
interno, Iluminación de panel de mandos (panel central, panel del lado del conductor, panel del
volante, panelBlue&Me
™), Interruptores de activación termóforos en los asientos delanteros,
Centralita de sensores volumétricos del sistema de alarma, Centralita de control de techo practi-
cable eléctrico, Toma de sistema de navegación en el salpicaderoF49 5
Interruptor de activación de embrague, Interruptor de activación de freno, Bobinas del telerrup-
tor en centralita de fusibles del motor, Sistema de mandos del grupo de calefacción/
climatización interno, CentralitaBlue&Me
™, Preinstalación para autorradio, Debímetro,F51 5
Cuadro de instrumentosF53 5
188
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
S e n sor de presencia de agua en el gasóleo
