Leere Batterien sind schädlich für die Umwelt. Sie müssen
wie vorgeschrieben in den eigens dafür vorgesehenen
Behältern entsorgt werden oder können beim Alfa Romeo
Kundendienstnetz abgegeben werden, das sie entsprechend entsorgt.
SAFE-LOCK-VORRICHTUNG(für Versionen/Märkte, wo vorgesehen)
Dies ist eine Sicherheitseinrichtung, welche die Funktion der Innengriffe
des Fahrzeuges und der Ver-/Entriegelungstaste der Türen verhindert.
Wir raten Ihnen, diese Funktion jedes Mal zu aktivieren, wenn Sie
das Fahrzeug parken.
Einschalten der Vorrichtung
Die Vorrichtung wird automatisch für alle Türen eingeschaltet, wenn
man zweimal schnell auf die Taste
des Schlüssels drückt.Das erfolgte Einschalten der Vorrichtung wird durch dreimaliges
Blinken der Fahrtrichtungsanzeiger und durch Blinken der LED A Abb.
17 signalisiert. Das Dead-Lock schaltet sich nicht ein, wenn eine oder
mehrere Türen nicht ordnungsgemäß geschlossen sind.
Ausschalten der Vorrichtung
Die Vorrichtung wird in folgenden Fällen automatisch ausgeschaltet:
❒Wenn der Metalleinsatz des Schlüssels in der Fahrertür auf
Öffnungsposition gedreht wird;
❒wenn die Taste
an der Fernbedienung betätigt wird;
❒wenn der Zündschlüssel auf MAR gedreht wird.
Mit der Aktivierung des Safe Lock ist es nicht mehr
möglich, die Türen von innen zu öffnen, vergewissern
Sie sich deshalb vor dem Aussteigen, dass keine
Personen mehr im Fahrzeug sind. Wenn die Batterie des
Schlüssels mit Fernbedienung leer ist, kann die Vorrichtung nur
mit dem Metalleinsatz am Türschloss deaktiviert werden.
Abb. 17
A0K0122
37DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Nachstehend sind die Hauptfunktionen aufgeführt, die mit den Schlüsseln (mit und ohne Fernbedienung) aktiviert werden können:SchlüsseltypEntriegelung
der SchlösserVerriegelung
der Schlösser
von außenEinschalten des
Safe Lock
(*)
Entriegelung
der
HeckklappeÖffnen der
Scheiben
(*)
Schließen der
Scheiben
(*)
Mechanischer
Schlüssel/
Schlüssel mit
FernbedienungSchlüsseldrehung
gegen den
Uhrzeigersinn
(Fahrerseite)Schlüsseldrehung
im Uhrzeigersinn
(Fahrerseite)----
Schlüssel mit
FernbedienungKurzer Druck auf
die Taste
Kurzer Druck auf
die Taste
Doppelter Druck
auf die Taste
Kurzer Druck auf
die Taste
Längerer Druck
(mehr als 2
Sekunden) auf die
Taste
Längerer Druck
(mehr als 2
Sekunden) auf die
Taste
Blinken der
Fahrtrichtungs
anzeiger (nur mit
Schlüssel mit
Fernbedienung)2 Aufblinker 1 Blinkzeichen 3 Blinkzeichen 2 Aufblinker 2 Aufblinker 1 Blinkzeichen
Abschreckungs-
LEDsAusschaltenStändiges
Leuchten für 3
Sekunden und
dann Blinken zur
AbschreckungDoppeltes Blinken
und dann Blinken
der
Abschreckungs-
LEDBlinken als
Abschreckungs
funktionAusschaltenBlinken als
Abschreckungs
funktion(*)Für Versionen/Märkte, wo vorgesehen.ZUR BEACHTUNG Die Öffnung der Fenster ist die Folge einer Steuerung zur Türentriegelung. Das Anheben der Fenster ist die Folge einer
Steuerung zur Türverriegelung.
38
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

ALARM(für Versionen/Märkte, wo vorgesehen)AUSLÖSEN DES ALARMSDer Alarm wird in folgenden Fällen ausgelöst:
❒unerlaubtes Öffnen der Türen/der Motorhaube/des Kofferraumes
(Umfangsschutz);
❒bei unerlaubter Betätigung der Anlassvorrichtung (Drehen des
Schlüssels auf MAR);
❒Durchschneiden der Batteriekabel;
❒Bei Bewegungen im Fahrgastraum (volumetrischer Schutz);
❒abnormales Anheben/Neigen des Fahrzeuges (für Versionen/
Märkte, wo vorgesehen).
Das Auslösen des Alarms wird durch ein akustisches und sichtbares
Signal (Blinken der Richtungsleuchten für einige Sekunden) angezeigt.
Die Aktivierungsweise kann je nach Markt variieren. Es ist eine
maximale Anzahl der akustische/sichtbaren Zyklen vorgesehen; nach
deren Ablauf kehrt die normale Funktion zurück.
ZUR BEACHTUNG Die Funktion der Motorsperre wird vom Alfa Romeo
CODE gewährleistet, und wird automatisch beim Abziehen des
Schlüssels aus dem Zündschloss aktiviert.
ZUR BEACHTUNG Das Alarmsystem wird den Bestimmungen der
jeweiligen Länder angepasst.
EINSCHALTEN DER ALARMANLAGEBei geschlossenen Türen, Kofferraum unt Motorhaube, mit dem
Zündschlüssel in der Position STOP oder bei abgezogenem
Zündschlüssel den Schlüssel mit der Fernbedienung in Richtung
Fahrzeug halten und dann die Taste
drücken und wieder loslassen.
Mit Ausnahme von einigen Bestimmungsländern gibt die Anlage ein
sichtbares und ein akustisches Signal ab und aktiviert die
Türverriegelung.
Vor dem Einschalten des Alarms wird die Eigendiagnose durchgeführt:
Bei einer Störung ertönt ein weiteres akustisches und/oder sichtbares
Signal über eine LED am Armaturenbrett.
Wird etwa 4 Sekunden nach dem Einschalten der Alarmanlage ein
zweites akustisches Signal und/oder ein Signal mittels Led am
Armaturenbrett abgegeben, schalten Sie den Alarm aus, indem Sie die
Taste
drücken. Prüfen Sie, dass die Türen, die Motorhaube und der
Kofferraum geschlossen sind und aktivieren Sie dann wieder das
System durch Drücken der Taste
.
Gibt das Alarmsystem trotz korrekt verschlossener Türen, Motorhaube
und Kofferraum ein Signal ab, bedeutet das, dass eine
Funktionsstörung des Systems vorliegt: Wenden Sie sich in diesem Fall
bitte an das Alfa Romeo Kundendienstnetz.
AUTOMATISCHE AKTIVIERUNG DER
ALARMANLAGE(für Versionen/Märkte, wo vorgesehen)
Wurde der Alarm der Diebstahlsicherung nicht mit der Fernbedienung
aktiviert, erfolgt dies ca. 30 Sekunden nach Drehen des Zündschlüssels
auf STOP und nachdem eine der Türen bzw. die Heckklappe zum
letzten Mal geöffnet und wieder geschlossen wurde, automatisch.
Dieser Zustand wird durch das Blinken der LED auf der Taste A Abb.
18 und die oben beschriebenen Einschaltsignalisierungen gemeldet.
39DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

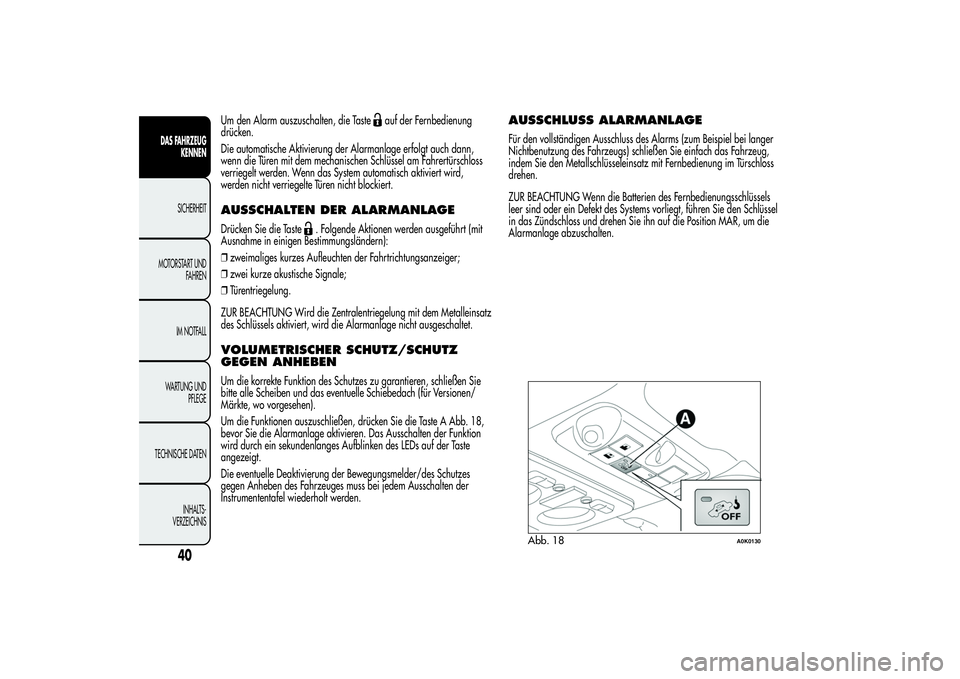

Um den Alarm auszuschalten, die Taste
auf der Fernbedienung
drücken.
Die automatische Aktivierung der Alarmanlage erfolgt auch dann,
wenn die Türen mit dem mechanischen Schlüssel am Fahrertürschloss
verriegelt werden. Wenn das System automatisch aktiviert wird,
werden nicht verriegelte Türen nicht blockiert.
AUSSCHALTEN DER ALARMANLAGEDrücken Sie die Taste
. Folgende Aktionen werden ausgeführt (mit
Ausnahme in einigen Bestimmungsländern):
❒zweimaliges kurzes Aufleuchten der Fahrtrichtungsanzeiger;
❒zwei kurze akustische Signale;
❒Türentriegelung.
ZUR BEACHTUNG Wird die Zentralentriegelung mit dem Metalleinsatz
des Schlüssels aktiviert, wird die Alarmanlage nicht ausgeschaltet.
VOLUMETRISCHER SCHUTZ/SCHUTZ
GEGEN ANHEBENUm die korrekte Funktion des Schutzes zu garantieren, schließen Sie
bitte alle Scheiben und das eventuelle Schiebedach (für Versionen/
Märkte, wo vorgesehen).
Um die Funktionen auszuschließen, drücken Sie die Taste A Abb. 18,
bevor Sie die Alarmanlage aktivieren. Das Ausschalten der Funktion
wird durch ein sekundenlanges Aufblinken des LEDs auf der Taste
angezeigt.
Die eventuelle Deaktivierung der Bewegungsmelder/des Schutzes
gegen Anheben des Fahrzeuges muss bei jedem Ausschalten der
Instrumententafel wiederholt werden.
AUSSCHLUSS ALARMANLAGEFür den vollständigen Ausschluss des Alarms (zum Beispiel bei langer
Nichtbenutzung des Fahrzeugs) schließen Sie einfach das Fahrzeug,
indem Sie den Metallschlüsseleinsatz mit Fernbedienung im Türschloss
drehen.
ZUR BEACHTUNG Wenn die Batterien des Fernbedienungsschlüssels
leer sind oder ein Defekt des Systems vorliegt, führen Sie den Schlüssel
in das Zündschloss und drehen Sie ihn auf die Position MAR, um die
Alarmanlage abzuschalten.
Abb. 18
A0K0130
40
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

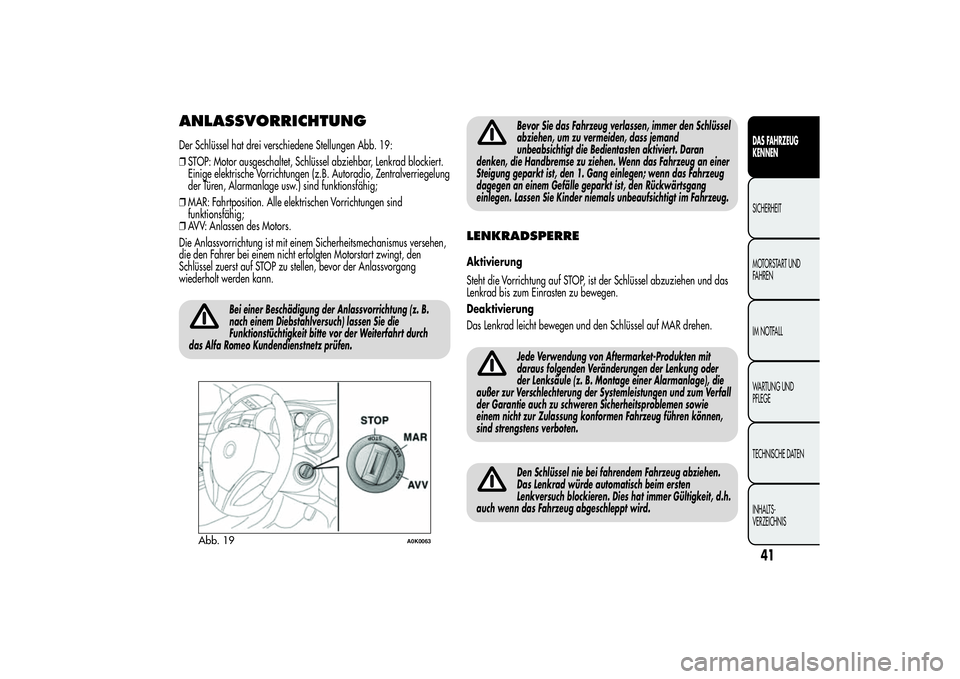

ANLASSVORRICHTUNGDer Schlüssel hat drei verschiedene Stellungen Abb. 19:
❒STOP: Motor ausgeschaltet, Schlüssel abziehbar, Lenkrad blockiert.
Einige elektrische Vorrichtungen (z.B. Autoradio, Zentralverriegelung
der Türen, Alarmanlage usw.) sind funktionsfähig;
❒MAR: Fahrtposition. Alle elektrischen Vorrichtungen sind
funktionsfähig;
❒AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem Sicherheitsmechanismus versehen,
die den Fahrer bei einem nicht erfolgten Motorstart zwingt, den
Schlüssel zuerst auf STOP zu stellen, bevor der Anlassvorgang
wiederholt werden kann.
Bei einer Beschädigung der Anlassvorrichtung (z. B.
nach einem Diebstahlversuch) lassen Sie die
Funktionstüchtigkeit bitte vor der Weiterfahrt durch
das Alfa Romeo Kundendienstnetz prüfen.
Bevor Sie das Fahrzeug verlassen, immer den Schlüssel
abziehen, um zu vermeiden, dass jemand
unbeabsichtigt die Bedientasten aktiviert. Daran
denken, die Handbremse zu ziehen. Wenn das Fahrzeug an einer
Steigung geparkt ist, den 1. Gang einlegen; wenn das Fahrzeug
dagegen an einem Gefälle geparkt ist, den Rückwärtsgang
einlegen. Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug.
LENKRADSPERREAktivierung
Steht die Vorrichtung auf STOP, ist der Schlüssel abzuziehen und das
Lenkrad bis zum Einrasten zu bewegen.
Deaktivierung
Das Lenkrad leicht bewegen und den Schlüssel auf MAR drehen.
Jede Verwendung von Aftermarket-Produkten mit
daraus folgenden Veränderungen der Lenkung oder
der Lenksäule (z. B. Montage einer Alarmanlage), die
außer zur Verschlechterung der Systemleistungen und zum Verfall
der Garantie auch zu schweren Sicherheitsproblemen sowie
einem nicht zur Zulassung konformen Fahrzeug führen können,
sind strengstens verboten.Den Schlüssel nie bei fahrendem Fahrzeug abziehen.
Das Lenkrad würde automatisch beim ersten
Lenkversuch blockieren. Dies hat immer Gültigkeit, d.h.
auch wenn das Fahrzeug abgeschleppt wird.
Abb. 19
A0K0063
41DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

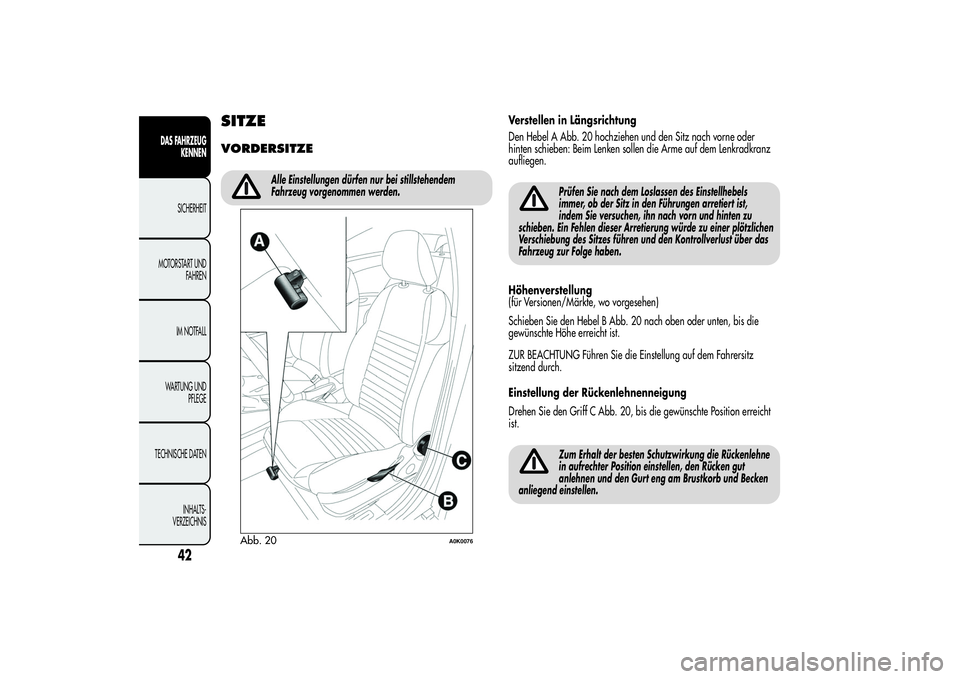

SITZEVORDERSITZE
Alle Einstellungen dürfen nur bei stillstehendem
Fahrzeug vorgenommen werden.
Verstellen in Längsrichtung
Den Hebel A Abb. 20 hochziehen und den Sitz nach vorne oder
hinten schieben: Beim Lenken sollen die Arme auf dem Lenkradkranz
aufliegen.
Prüfen Sie nach dem Loslassen des Einstellhebels
immer, ob der Sitz in den Führungen arretiert ist,
indem Sie versuchen, ihn nach vorn und hinten zu
schieben. Ein Fehlen dieser Arretierung würde zu einer plötzlichen
Verschiebung des Sitzes führen und den Kontrollverlust über das
Fahrzeug zur Folge haben.
Höhenverstellung
(für Versionen/Märkte, wo vorgesehen)
Schieben Sie den Hebel B Abb. 20 nach oben oder unten, bis die
gewünschte Höhe erreicht ist.
ZUR BEACHTUNG Führen Sie die Einstellung auf dem Fahrersitz
sitzend durch.
Einstellung der Rückenlehnenneigung
Drehen Sie den Griff C Abb. 20, bis die gewünschte Position erreicht
ist.
Zum Erhalt der besten Schutzwirkung die Rückenlehne
in aufrechter Position einstellen, den Rücken gut
anlehnen und den Gurt eng am Brustkorb und Becken
anliegend einstellen.
Abb. 20
A0K0076
42
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

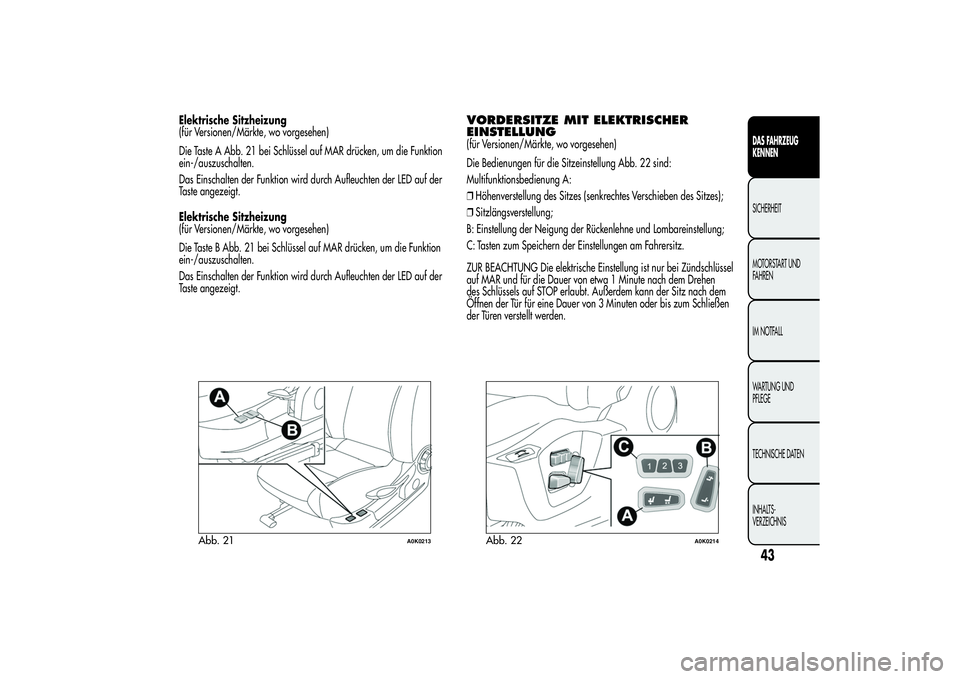

Elektrische Sitzheizung
(für Versionen/Märkte, wo vorgesehen)
Die Taste A Abb. 21 bei Schlüssel auf MAR drücken, um die Funktion
ein-/auszuschalten.
Das Einschalten der Funktion wird durch Aufleuchten der LED auf der
Taste angezeigt.
Elektrische Sitzheizung
(für Versionen/Märkte, wo vorgesehen)
Die Taste B Abb. 21 bei Schlüssel auf MAR drücken, um die Funktion
ein-/auszuschalten.
Das Einschalten der Funktion wird durch Aufleuchten der LED auf der
Taste angezeigt.
VORDERSITZE MIT ELEKTRISCHER
EINSTELLUNG(für Versionen/Märkte, wo vorgesehen)
Die Bedienungen für die Sitzeinstellung Abb. 22 sind:
Multifunktionsbedienung A:
❒Höhenverstellung des Sitzes (senkrechtes Verschieben des Sitzes);
❒Sitzlängsverstellung;
B: Einstellung der Neigung der Rückenlehne und Lombareinstellung;
C: Tasten zum Speichern der Einstellungen am Fahrersitz.
ZUR BEACHTUNG Die elektrische Einstellung ist nur bei Zündschlüssel
auf MAR und für die Dauer von etwa 1 Minute nach dem Drehen
des Schlüssels auf STOP erlaubt. Außerdem kann der Sitz nach dem
Öffnen der Tür für eine Dauer von 3 Minuten oder bis zum Schließen
der Türen verstellt werden.
Abb. 21
A0K0213
Abb. 22
A0K0214
43DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

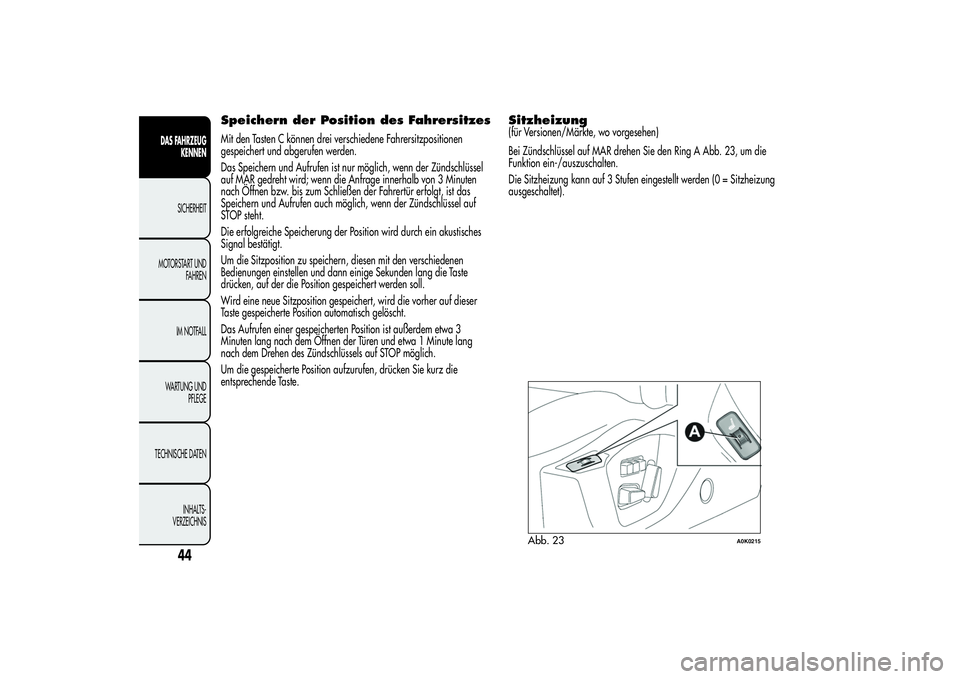

Speichern der Position des FahrersitzesMit den Tasten C können drei verschiedene Fahrersitzpositionen
gespeichert und abgerufen werden.
Das Speichern und Aufrufen ist nur möglich, wenn der Zündschlüssel
auf MAR gedreht wird; wenn die Anfrage innerhalb von 3 Minuten
nach Öffnen bzw. bis zum Schließen der Fahrertür erfolgt, ist das
Speichern und Aufrufen auch möglich, wenn der Zündschlüssel auf
STOP steht.
Die erfolgreiche Speicherung der Position wird durch ein akustisches
Signal bestätigt.
Um die Sitzposition zu speichern, diesen mit den verschiedenen
Bedienungen einstellen und dann einige Sekunden lang die Taste
drücken, auf der die Position gespeichert werden soll.
Wird eine neue Sitzposition gespeichert, wird die vorher auf dieser
Taste gespeicherte Position automatisch gelöscht.
Das Aufrufen einer gespeicherten Position ist außerdem etwa 3
Minuten lang nach dem Öffnen der Türen und etwa 1 Minute lang
nach dem Drehen des Zündschlüssels auf STOP möglich.
Um die gespeicherte Position aufzurufen, drücken Sie kurz die
entsprechende Taste.
Sitzheizung(für Versionen/Märkte, wo vorgesehen)
Bei Zündschlüssel auf MAR drehen Sie den Ring A Abb. 23, um die
Funktion ein-/auszuschalten.
Die Sitzheizung kann auf 3 Stufen eingestellt werden (0 = Sitzheizung
ausgeschaltet).
Abb. 23
A0K0215
44
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
