2013 Alfa Romeo Giulietta Betriebsanleitung (in German)

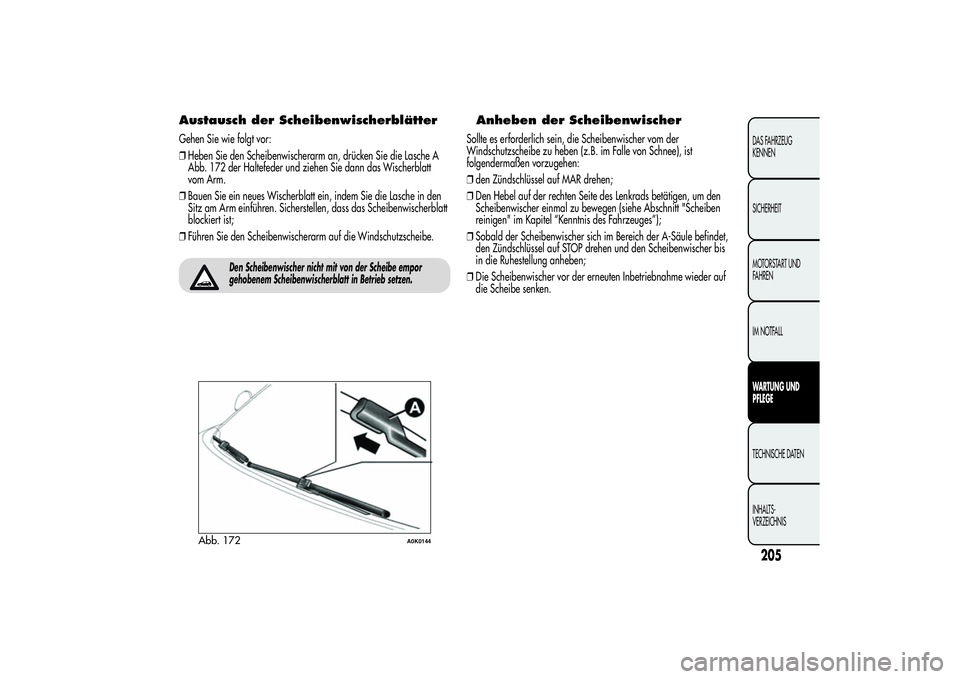

Austausch der ScheibenwischerblätterGehen Sie wie folgt vor:
❒Heben Sie den Scheibenwischerarm an, drücken Sie die Lasche A
Abb. 172 der Haltefeder und ziehen Sie dann das Wischerblatt
vom Arm.
❒Bauen Sie ein neues Wischerblatt ein, indem Sie die Lasche in den
Sitz am Arm einführen. Sicherstellen, dass das Scheibenwischerblatt
blockiert ist;
❒Führen Sie den Scheibenwischerarm auf die Windschutzscheibe.
Den Scheibenwischer nicht mit von der Scheibe empor
gehobenem Scheibenwischerblatt in Betrieb setzen.
Anheben der ScheibenwischerSollte es erforderlich sein, die Scheibenwischer vom der
Windschutzscheibe zu heben (z.B. im Falle von Schnee), ist
folgendermaßen vorzugehen:
❒den Zündschlüssel auf MAR drehen;
❒Den Hebel auf der rechten Seite des Lenkrads betätigen, um den
Scheibenwischer einmal zu bewegen (siehe Abschnitt "Scheiben
reinigen" im Kapitel “Kenntnis des Fahrzeuges”);
❒Sobald der Scheibenwischer sich im Bereich der A-Säule befindet,
den Zündschlüssel auf STOP drehen und den Scheibenwischer bis
in die Ruhestellung anheben;
❒Die Scheibenwischer vor der erneuten Inbetriebnahme wieder auf
die Scheibe senken.
Abb. 172
A0K0144
205DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS

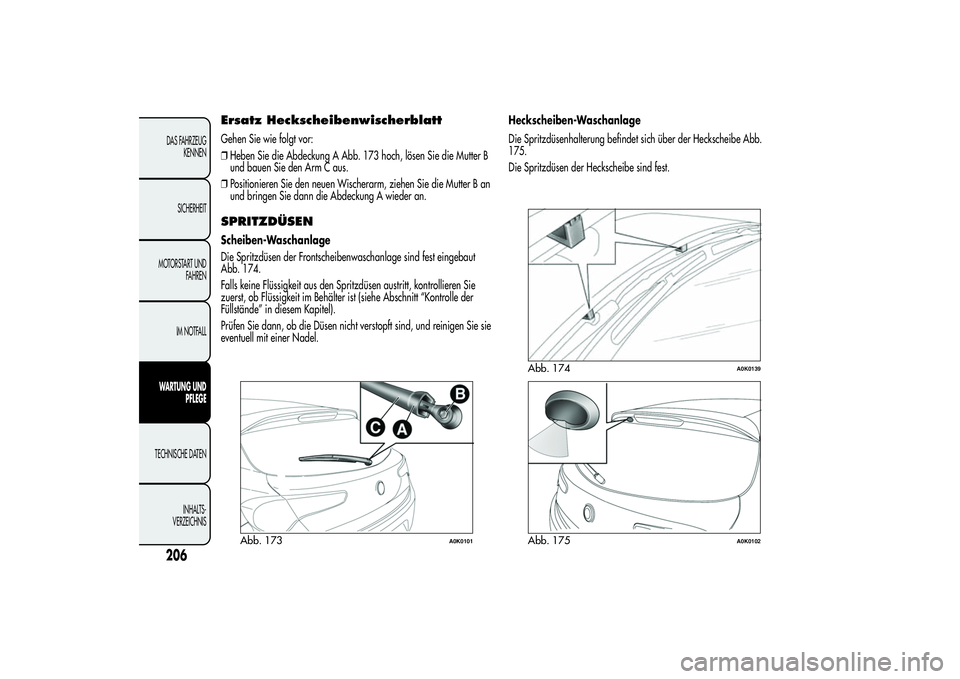

Ersatz HeckscheibenwischerblattGehen Sie wie folgt vor:
❒Heben Sie die Abdeckung A Abb. 173 hoch, lösen Sie die Mutter B
und bauen Sie den Arm C aus.
❒Positionieren Sie den neuen Wischerarm, ziehen Sie die Mutter B an
und bringen Sie dann die Abdeckung A wieder an.SPRITZDÜSENScheiben-Waschanlage
Die Spritzdüsen der Frontscheibenwaschanlage sind fest eingebaut
Abb. 174.
Falls keine Flüssigkeit aus den Spritzdüsen austritt, kontrollieren Sie
zuerst, ob Flüssigkeit im Behälter ist (siehe Abschnitt “Kontrolle der
Füllstände” in diesem Kapitel).
Prüfen Sie dann, ob die Düsen nicht verstopft sind, und reinigen Sie sie
eventuell mit einer Nadel.Heckscheiben-Waschanlage
Die Spritzdüsenhalterung befindet sich über der Heckscheibe Abb.
175.
Die Spritzdüsen der Heckscheibe sind fest.
Abb. 173
A0K0101
Abb. 174
A0K0139
Abb. 175
A0K0102
206DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS

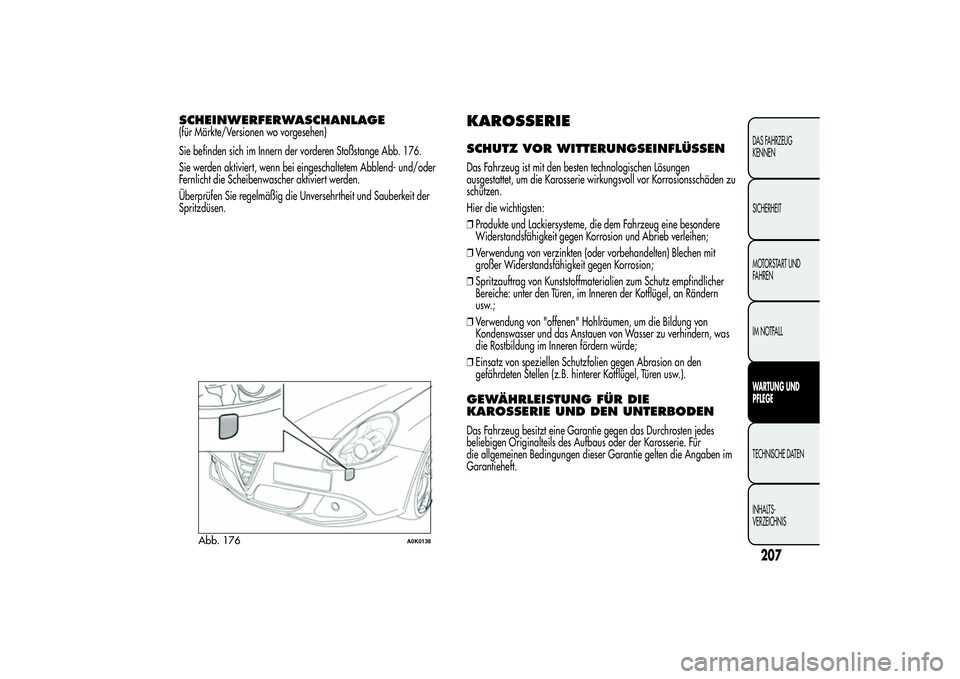

SCHEINWERFERWASCHANLAGE(für Märkte/Versionen wo vorgesehen)
Sie befinden sich im Innern der vorderen Stoßstange Abb. 176.
Sie werden aktiviert, wenn bei eingeschaltetem Abblend- und/oder
Fernlicht die Scheibenwascher aktiviert werden.
Überprüfen Sie regelmäßig die Unversehrtheit und Sauberkeit der
Spritzdüsen.
KAROSSERIESCHUTZ VOR WITTERUNGSEINFLÜSSENDas Fahrzeug ist mit den besten technologischen Lösungen
ausgestattet, um die Karosserie wirkungsvoll vor Korrosionsschäden zu
schützen.
Hier die wichtigsten:
❒Produkte und Lackiersysteme, die dem Fahrzeug eine besondere
Widerstandsfähigkeit gegen Korrosion und Abrieb verleihen;
❒Verwendung von verzinkten (oder vorbehandelten) Blechen mit
großer Widerstandsfähigkeit gegen Korrosion;
❒Spritzauftrag von Kunststoffmaterialien zum Schutz empfindlicher
Bereiche: unter den Türen, im Inneren der Kotflügel, an Rändern
usw.;
❒Verwendung von "offenen" Hohlräumen, um die Bildung von
Kondenswasser und das Anstauen von Wasser zu verhindern, was
die Rostbildung im Inneren fördern würde;
❒Einsatz von speziellen Schutzfolien gegen Abrasion an den
gefährdeten Stellen (z.B. hinterer Kotflügel, Türen usw.).GEWÄHRLEISTUNG FÜR DIE
KAROSSERIE UND DEN UNTERBODENDas Fahrzeug besitzt eine Garantie gegen das Durchrosten jedes
beliebigen Originalteils des Aufbaus oder der Karosserie. Für
die allgemeinen Bedingungen dieser Garantie gelten die Angaben im
Garantieheft.
Abb. 176
A0K0138
207DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS

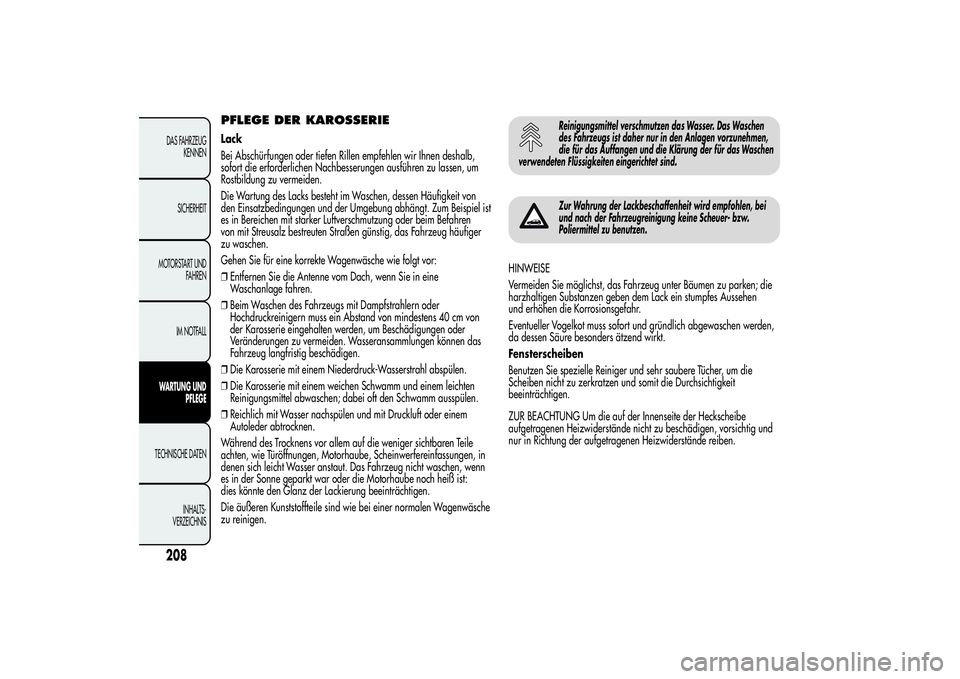

PFLEGE DER KAROSSERIELack
Bei Abschürfungen oder tiefen Rillen empfehlen wir Ihnen deshalb,
sofort die erforderlichen Nachbesserungen ausführen zu lassen, um
Rostbildung zu vermeiden.
Die Wartung des Lacks besteht im Waschen, dessen Häufigkeit von
den Einsatzbedingungen und der Umgebung abhängt. Zum Beispiel ist
es in Bereichen mit starker Luftverschmutzung oder beim Befahren
von mit Streusalz bestreuten Straßen günstig, das Fahrzeug häufiger
zu waschen.
Gehen Sie für eine korrekte Wagenwäsche wie folgt vor:
❒Entfernen Sie die Antenne vom Dach, wenn Sie in eine
Waschanlage fahren.
❒Beim Waschen des Fahrzeugs mit Dampfstrahlern oder
Hochdruckreinigern muss ein Abstand von mindestens 40 cm von
der Karosserie eingehalten werden, um Beschädigungen oder
Veränderungen zu vermeiden. Wasseransammlungen können das
Fahrzeug langfristig beschädigen.
❒Die Karosserie mit einem Niederdruck-Wasserstrahl abspülen.
❒Die Karosserie mit einem weichen Schwamm und einem leichten
Reinigungsmittel abwaschen; dabei oft den Schwamm ausspülen.
❒Reichlich mit Wasser nachspülen und mit Druckluft oder einem
Autoleder abtrocknen.
Während des Trocknens vor allem auf die weniger sichtbaren Teile
achten, wie Türöffnungen, Motorhaube, Scheinwerfereinfassungen, in
denen sich leicht Wasser anstaut. Das Fahrzeug nicht waschen, wenn
es in der Sonne geparkt war oder die Motorhaube noch heiß ist:
dies könnte den Glanz der Lackierung beeinträchtigen.
Die äußeren Kunststoffteile sind wie bei einer normalen Wagenwäsche
zu reinigen.
Reinigungsmittel verschmutzen das Wasser. Das Waschen
des Fahrzeugs ist daher nur in den Anlagen vorzunehmen,
die für das Auffangen und die Klärung der für das Waschen
verwendeten Flüssigkeiten eingerichtet sind.Zur Wahrung der Lackbeschaffenheit wird empfohlen, bei
und nach der Fahrzeugreinigung keine Scheuer- bzw.
Poliermittel zu benutzen.
HINWEISE
Vermeiden Sie möglichst, das Fahrzeug unter Bäumen zu parken; die
harzhaltigen Substanzen geben dem Lack ein stumpfes Aussehen
und erhöhen die Korrosionsgefahr.
Eventueller Vogelkot muss sofort und gründlich abgewaschen werden,
da dessen Säure besonders ätzend wirkt.
Fensterscheiben
Benutzen Sie spezielle Reiniger und sehr saubere Tücher, um die
Scheiben nicht zu zerkratzen und somit die Durchsichtigkeit
beeinträchtigen.
ZUR BEACHTUNG Um die auf der Innenseite der Heckscheibe
aufgetragenen Heizwiderstände nicht zu beschädigen, vorsichtig und
nur in Richtung der aufgetragenen Heizwiderstände reiben.
208DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS

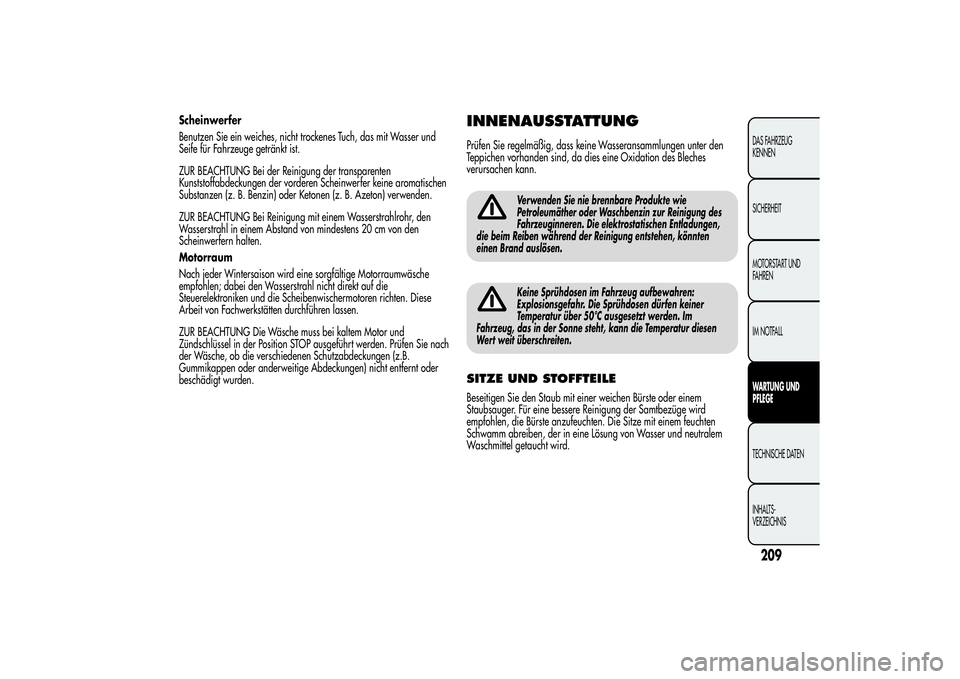

Scheinwerfer
Benutzen Sie ein weiches, nicht trockenes Tuch, das mit Wasser und
Seife für Fahrzeuge getränkt ist.
ZUR BEACHTUNG Bei der Reinigung der transparenten
Kunststoffabdeckungen der vorderen Scheinwerfer keine aromatischen
Substanzen (z. B. Benzin) oder Ketonen (z. B. Azeton) verwenden.
ZUR BEACHTUNG Bei Reinigung mit einem Wasserstrahlrohr, den
Wasserstrahl in einem Abstand von mindestens 20 cm von den
Scheinwerfern halten.
Motorraum
Nach jeder Wintersaison wird eine sorgfältige Motorraumwäsche
empfohlen; dabei den Wasserstrahl nicht direkt auf die
Steuerelektroniken und die Scheibenwischermotoren richten. Diese
Arbeit von Fachwerkstätten durchführen lassen.
ZUR BEACHTUNG Die Wäsche muss bei kaltem Motor und
Zündschlüssel in der Position STOP ausgeführt werden. Prüfen Sie nach
der Wäsche, ob die verschiedenen Schutzabdeckungen (z.B.
Gummikappen oder anderweitige Abdeckungen) nicht entfernt oder
beschädigt wurden.
INNENAUSSTATTUNGPrüfen Sie regelmäßig, dass keine Wasseransammlungen unter den
Teppichen vorhanden sind, da dies eine Oxidation des Bleches
verursachen kann.
Verwenden Sie nie brennbare Produkte wie
Petroleumäther oder Waschbenzin zur Reinigung des
Fahrzeuginneren. Die elektrostatischen Entladungen,
die beim Reiben während der Reinigung entstehen, könnten
einen Brand auslösen.Keine Sprühdosen im Fahrzeug aufbewahren:
Explosionsgefahr. Die Sprühdosen dürfen keiner
Temperatur über 50°C ausgesetzt werden. Im
Fahrzeug, das in der Sonne steht, kann die Temperatur diesen
Wert weit überschreiten.
SITZE UND STOFFTEILEBeseitigen Sie den Staub mit einer weichen Bürste oder einem
Staubsauger. Für eine bessere Reinigung der Samtbezüge wird
empfohlen, die Bürste anzufeuchten. Die Sitze mit einem feuchten
Schwamm abreiben, der in eine Lösung von Wasser und neutralem
Waschmittel getaucht wird.
209DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS

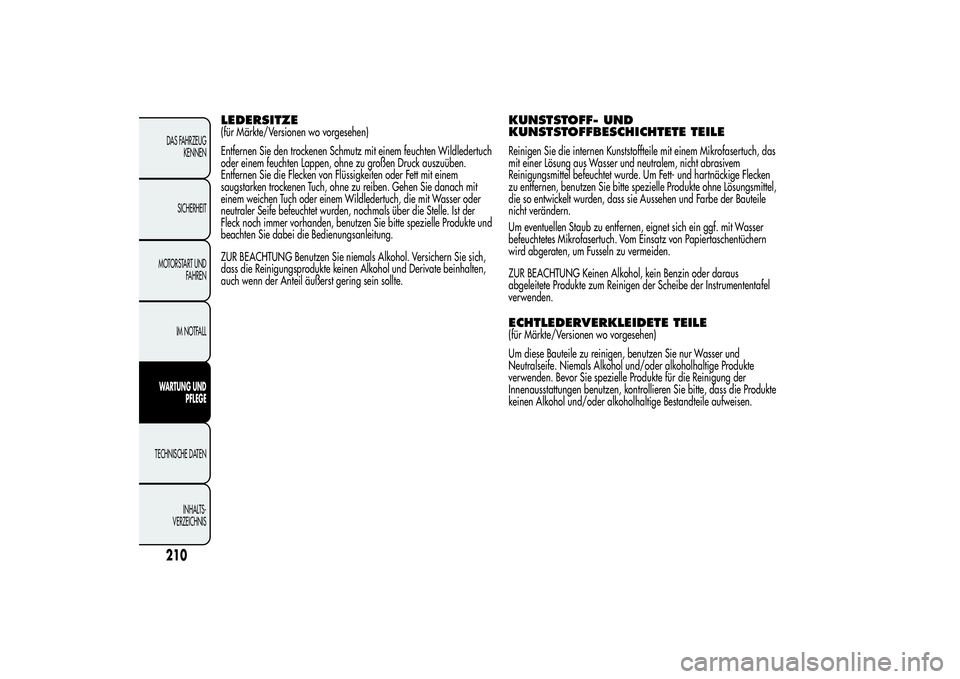

LEDERSITZE(für Märkte/Versionen wo vorgesehen)
Entfernen Sie den trockenen Schmutz mit einem feuchten Wildledertuch
oder einem feuchten Lappen, ohne zu großen Druck auszuüben.
Entfernen Sie die Flecken von Flüssigkeiten oder Fett mit einem
saugstarken trockenen Tuch, ohne zu reiben. Gehen Sie danach mit
einem weichen Tuch oder einem Wildledertuch, die mit Wasser oder
neutraler Seife befeuchtet wurden, nochmals über die Stelle. Ist der
Fleck noch immer vorhanden, benutzen Sie bitte spezielle Produkte und
beachten Sie dabei die Bedienungsanleitung.
ZUR BEACHTUNG Benutzen Sie niemals Alkohol. Versichern Sie sich,
dass die Reinigungsprodukte keinen Alkohol und Derivate beinhalten,
auch wenn der Anteil äußerst gering sein sollte.
KUNSTSTOFF- UND
KUNSTSTOFFBESCHICHTETE TEILEReinigen Sie die internen Kunststoffteile mit einem Mikrofasertuch, das
mit einer Lösung aus Wasser und neutralem, nicht abrasivem
Reinigungsmittel befeuchtet wurde. Um Fett- und hartnäckige Flecken
zu entfernen, benutzen Sie bitte spezielle Produkte ohne Lösungsmittel,
die so entwickelt wurden, dass sie Aussehen und Farbe der Bauteile
nicht verändern.
Um eventuellen Staub zu entfernen, eignet sich ein ggf. mit Wasser
befeuchtetes Mikrofasertuch. Vom Einsatz von Papiertaschentüchern
wird abgeraten, um Fusseln zu vermeiden.
ZUR BEACHTUNG Keinen Alkohol, kein Benzin oder daraus
abgeleitete Produkte zum Reinigen der Scheibe der Instrumententafel
verwenden.ECHTLEDERVERKLEIDETE TEILE(für Märkte/Versionen wo vorgesehen)
Um diese Bauteile zu reinigen, benutzen Sie nur Wasser und
Neutralseife. Niemals Alkohol und/oder alkoholhaltige Produkte
verwenden. Bevor Sie spezielle Produkte für die Reinigung der
Innenausstattungen benutzen, kontrollieren Sie bitte, dass die Produkte
keinen Alkohol und/oder alkoholhaltige Bestandteile aufweisen.
210DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE DATEN
INHALTS-
VERZEICHNIS

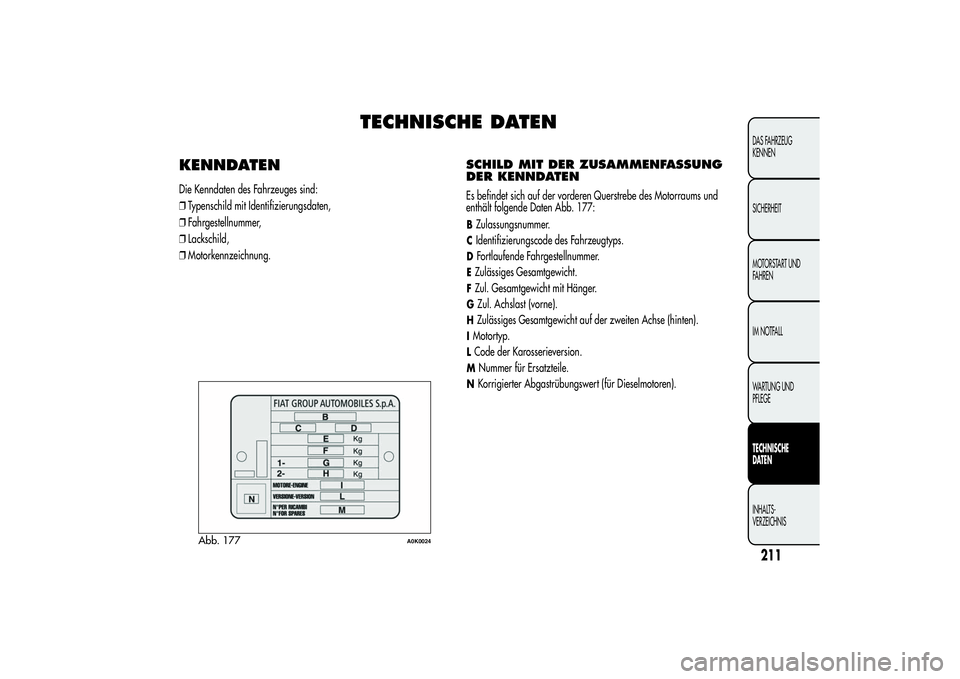

TECHNISCHE DATEN
KENNDATENDie Kenndaten des Fahrzeuges sind:
❒Typenschild mit Identifizierungsdaten,
❒Fahrgestellnummer,
❒Lackschild,
❒Motorkennzeichnung.
SCHILD MIT DER ZUSAMMENFASSUNG
DER KENNDATENEs befindet sich auf der vorderen Querstrebe des Motorraums und
enthält folgende Daten Abb. 177:BZulassungsnummer.CIdentifizierungscode des Fahrzeugtyps.DFortlaufende Fahrgestellnummer.EZulässiges Gesamtgewicht.FZul. Gesamtgewicht mit Hänger.GZul. Achslast (vorne).HZulässiges Gesamtgewicht auf der zweiten Achse (hinten).IMotortyp.LCode der Karosserieversion.M
Nummer für Ersatzteile.
NKorrigierter Abgastrübungswert (für Dieselmotoren).
Abb. 177
A0K0024
211DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATENINHALTS-
VERZEICHNIS

KENNZEICHNUNG DES FAHRGESTELLSSie ist Boden des Passagierraums neben dem rechten Vordersitz
eingeprägt.
Um diese zu erreichen, schieben Sie die Klappe A Abb. 178 nach
vorne.
Die Kennzeichnung umfasst:
❒Fahrzeugtyp (ZAR 940000);
❒Fortlaufende Fahrgestellnummer.IDENTIFIZIERUNGSSCHILD DER
LACKIERUNGEs ist unter der Motorhaube angebracht und enthält folgende Daten
Abb. 179:
ALackhersteller.
BFarbbenennung.
CFiat-Farbcode.
DFarbcode für Nachbesserungen oder Neulackierung.
MOTORKENNZEICHNUNGDie Kennzeichnung ist am Zylinderblock eingeschlagen und gibt den
Typ und die fortlaufende Seriennummer an.
Abb. 178
A0K0175
Abb. 179
A0K0025
212DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
