2012 Peugeot Expert Tepee Manuale del proprietario (in Italian)

71
Sedili

ERGONOMIA e CONFOR
T
3

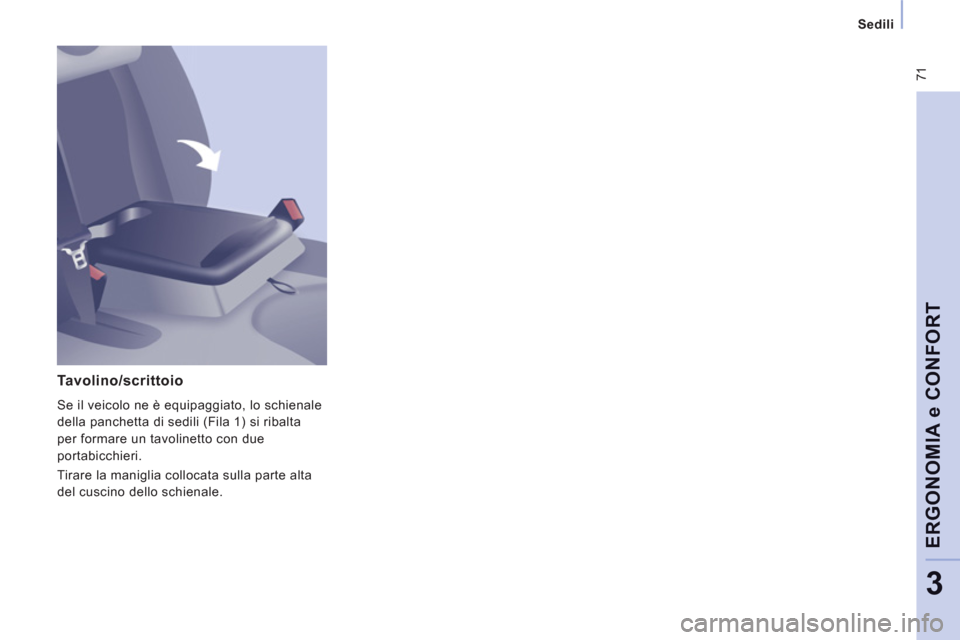

Tavolino/scrittoio

Se il veicolo ne è equipaggiato, lo schienale
della panchetta di sedili (Fila 1) si ribalta
per formare un tavolinetto con due
portabicchieri.
Tirare la maniglia collocata sulla parte alta
del cuscino dello schienale.

72


Sedili

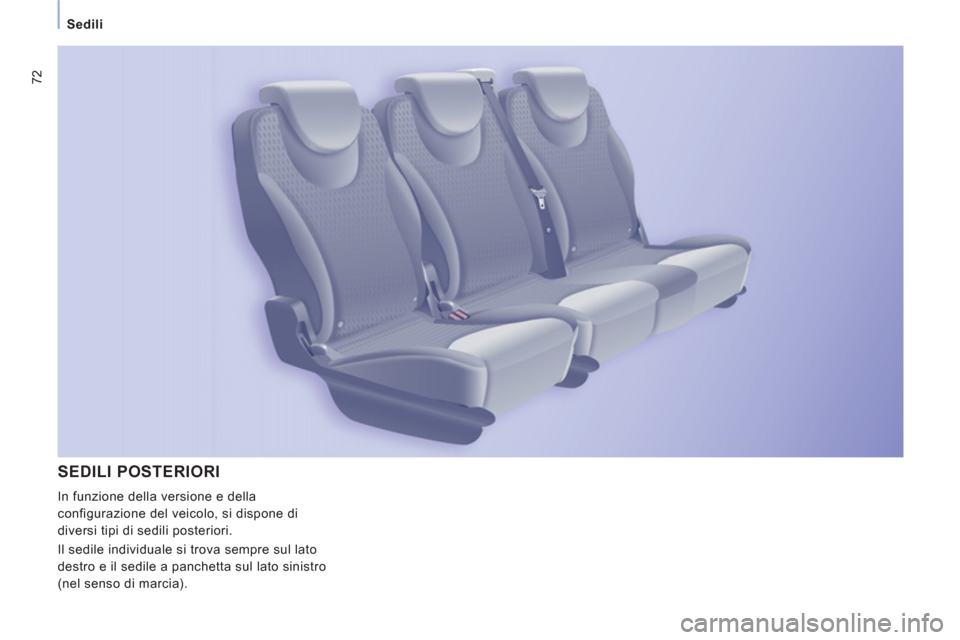

SEDILI POSTERIORI

In funzione della versione e della
configurazione del veicolo, si dispone di
diversi tipi di sedili posteriori.
Il sedile individuale si trova sempre sul lato
destro e il sedile a panchetta sul lato sinistro
(nel senso di marcia).

Sedili

ERGONOMIA e CONFOR
T
3


Tipo 2:
un sedile singolo con schienale
ripiegabile in posizione tavolinetto e
ribaltabile, che facilita l'accesso allo spazio
posteriore.

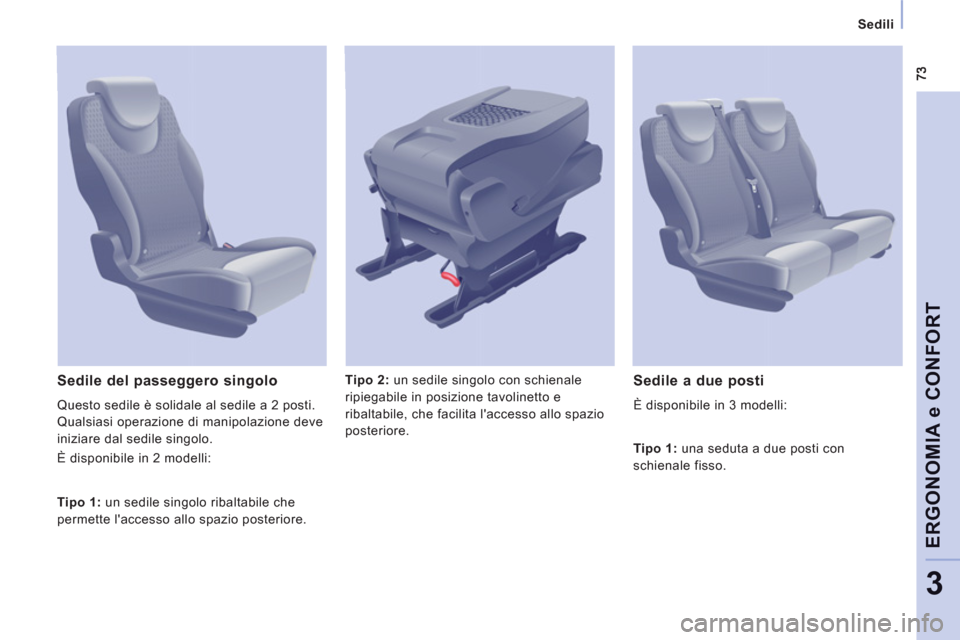

Sedile del passeggero singolo

Questo sedile è solidale al sedile a 2 posti.
Qualsiasi operazione di manipolazione deve
iniziare dal sedile singolo.
È disponibile in 2 modelli:


Sedile a due posti

È disponibile in 3 modelli:

Tipo 1:
un sedile singolo ribaltabile che
permette l'accesso allo spazio posteriore.
Tipo 1:
una seduta a due posti con
schienale fisso.

74


Sedili

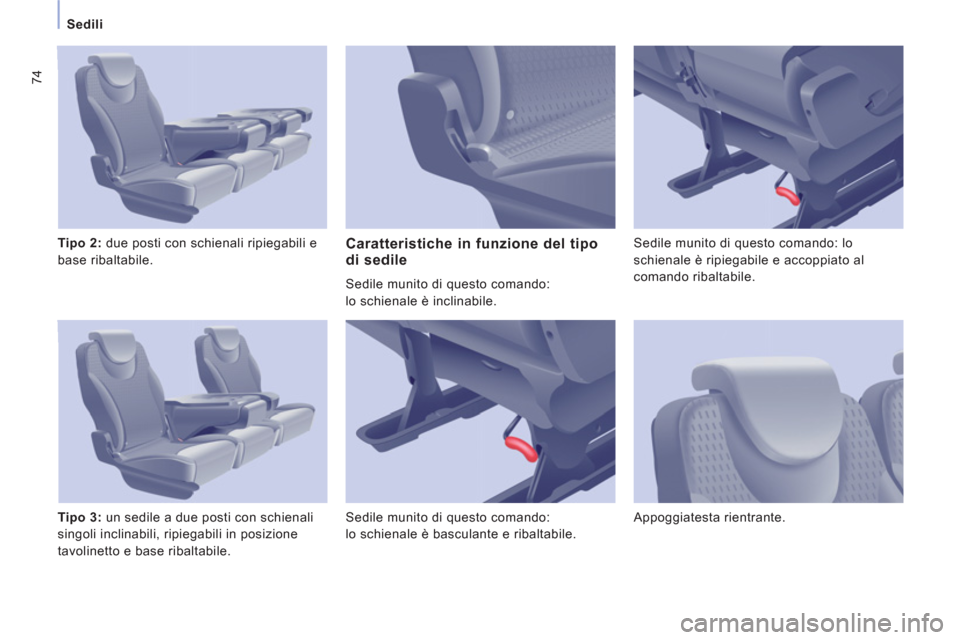

Tipo 2: due posti con schienali ripiegabili e
base ribaltabile.

Tipo 3: un sedile a due posti con schienali
singoli inclinabili, ripiegabili in posizione
tavolinetto e base ribaltabile.


Caratteristiche in funzione del tipo
di sedile
Sedile munito di questo comando:
lo schienale è inclinabile.
Sedile munito di questo comando:
lo schienale è basculante e ribaltabile. Sedile munito di questo comando: lo
schienale è ripiegabile e accoppiato al
comando ribaltabile.
Appoggiatesta rientrante.

Sedili

ERGONOMIA e CONFOR
T
3

Può essere proposto questo appoggiagomito.
Gli schienali dei sedili esterni sono dotati di
reti per riporre gli oggetti. Gli schienali dei sedili centrali comprendono
dei portabicchieri e portaoggetti.

76


Sedili

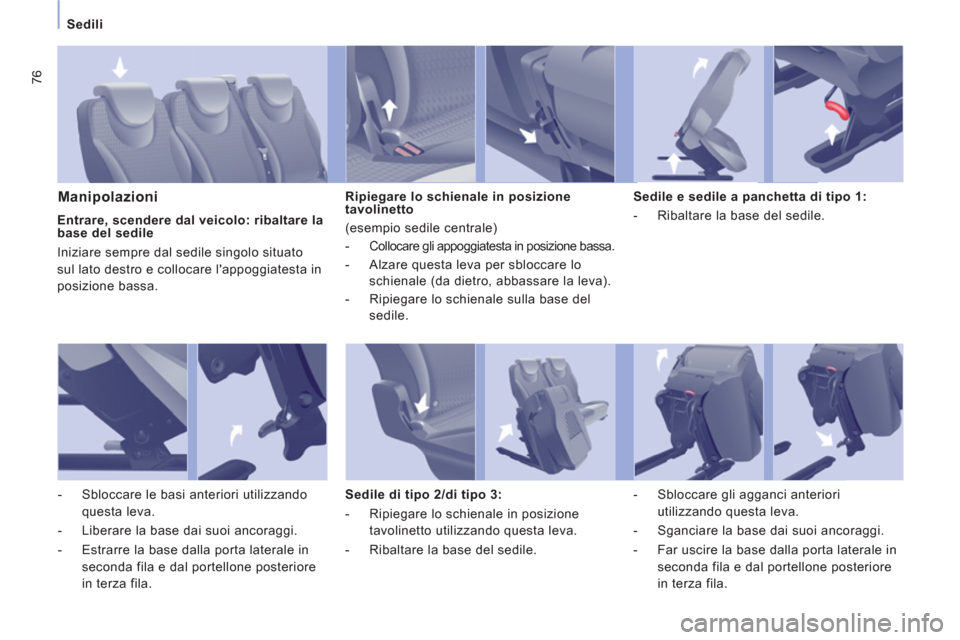

Manipolazioni

Ripiegare lo schienale in posizione
tavolinetto
(esempio sedile centrale)


-
Collocare gli appoggiatesta in posizione bassa.

- Alzare questa leva per sbloccare lo
schienale (da dietro, abbassare la leva).

- Ripiegare lo schienale sulla base del
sedile.

Sedile e sedile a panchetta di tipo 1:


- Ribaltare la base del sedile.

Sedile di tipo 2/di tipo 3:


- Ripiegare lo schienale in posizione
tavolinetto utilizzando questa leva.

- Ribaltare la base del sedile.
- Sbloccare gli agganci anteriori
utilizzando questa leva.

- Sganciare la base dai suoi ancoraggi.

- Far uscire la base dalla porta laterale in
seconda fila e dal portellone posteriore
in terza fila.

- Sbloccare le basi anteriori utilizzando
questa leva.

- Liberare la base dai suoi ancoraggi.

- Estrarre la base dalla porta laterale in
seconda fila e dal portellone posteriore
in terza fila.

Entrare, scendere dal veicolo: ribaltare la
base del sedile
Iniziare sempre dal sedile singolo situato
sul lato destro e collocare l'appoggiatesta in
posizione bassa.

77
Sedili

ERGONOMIA e CONFOR
T
3

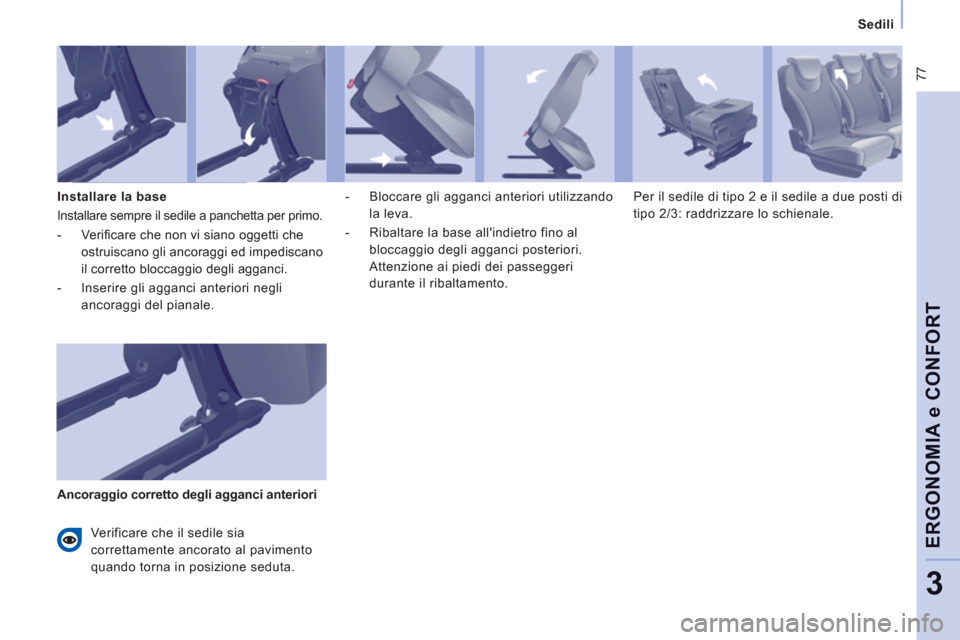

Installare la base
Installare sempre il sedile a panchetta per primo.


- Verifi care che non vi siano oggetti che
ostruiscano gli ancoraggi ed impediscano
il corretto bloccaggio degli agganci.

- Inserire gli agganci anteriori negli
ancoraggi del pianale.
- Bloccare gli agganci anteriori utilizzando
la leva.

- Ribaltare la base all'indietro fino al
bloccaggio degli agganci posteriori.
Attenzione ai piedi dei passeggeri
durante il ribaltamento. Per il sedile di tipo 2 e il sedile a due posti di
tipo 2/3: raddrizzare lo schienale.

Ancoraggio corretto degli agganci anteriori
Verificare che il sedile sia
correttamente ancorato al pavimento
quando torna in posizione seduta.

78


Sedili

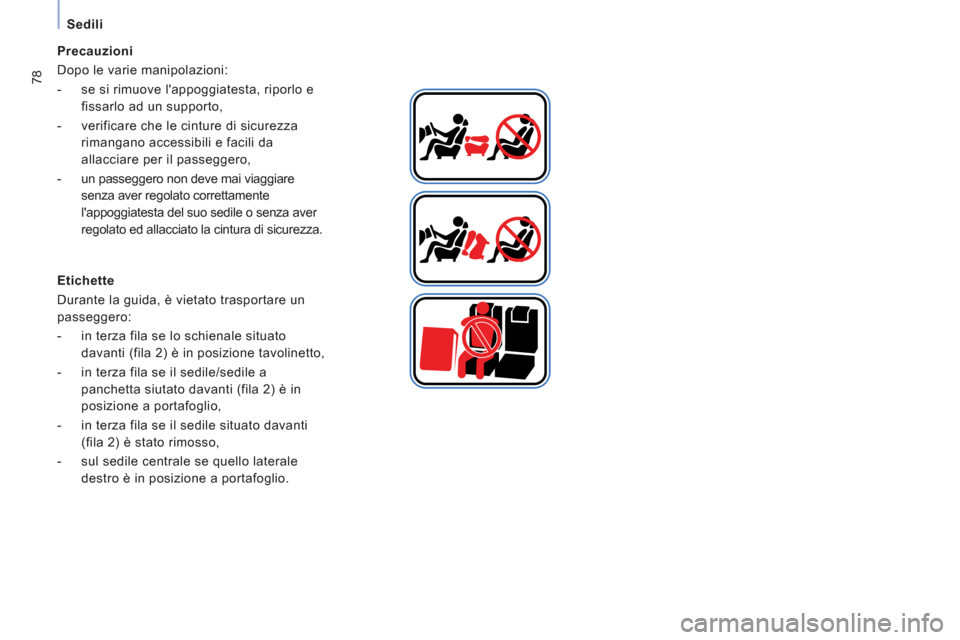

Precauzioni
Dopo le varie manipolazioni:


- se si rimuove l'appoggiatesta, riporlo e
fissarlo ad un supporto,

- verificare che le cinture di sicurezza
rimangano accessibili e facili da
allacciare per il passeggero,

- un passeggero non deve mai viaggiare
senza aver regolato correttamente
l'appoggiatesta del suo sedile o senza aver
regolato ed allacciato la cintura di sicurezza.


Etichette
Durante la guida, è vietato trasportare un
passeggero:


- in terza fila se lo schienale situato
davanti (fila 2) è in posizione tavolinetto,

- in terza fila se il sedile/sedile a
panchetta siutato davanti (fila 2) è in
posizione a portafoglio,

- in terza fila se il sedile situato davanti
(fila 2) è stato rimosso,

- sul sedile centrale se quello laterale
destro è in posizione a portafoglio.
